金属洛氏硬度计测深装置检测仪DB22／T 1930-2013.pdf

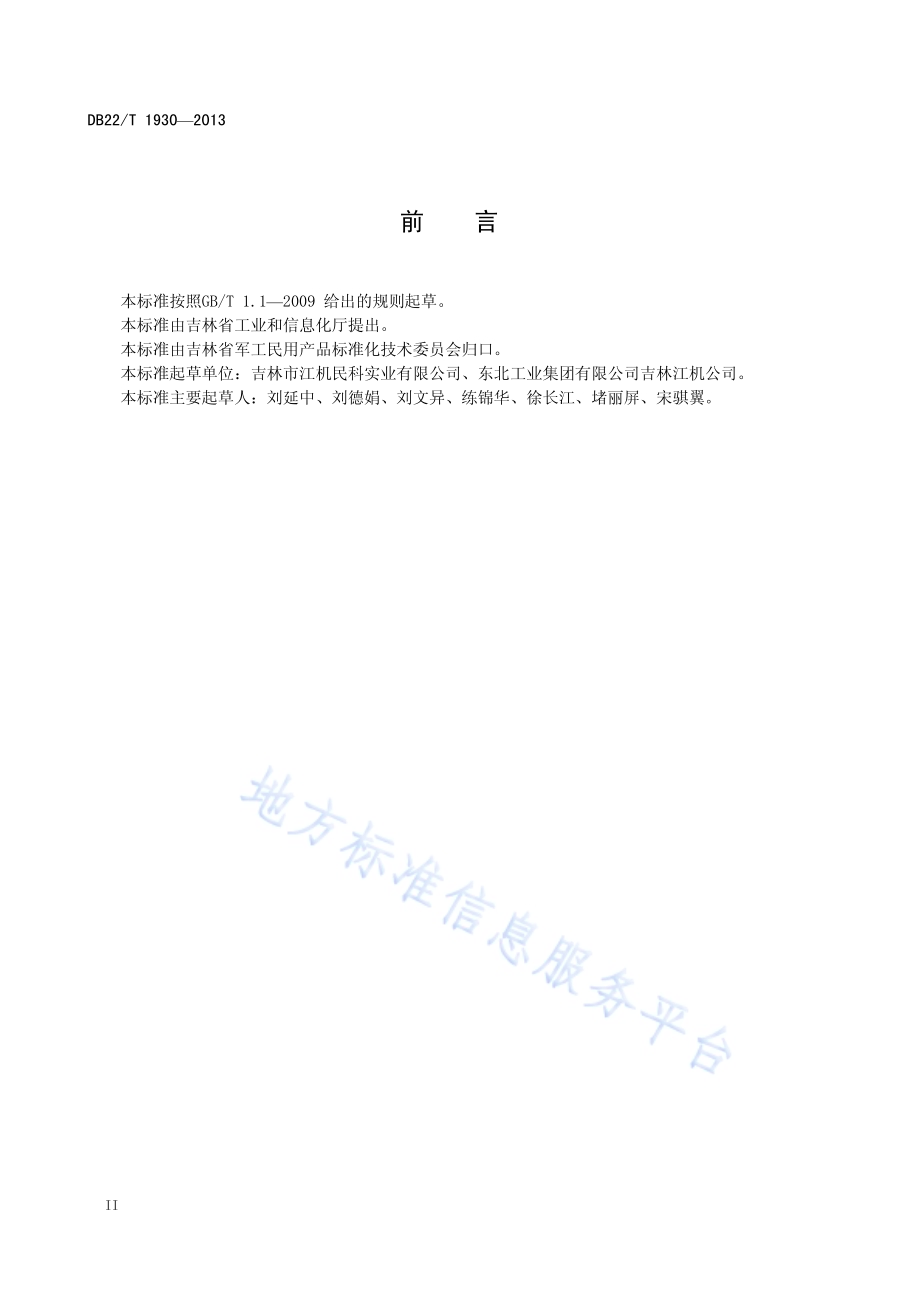

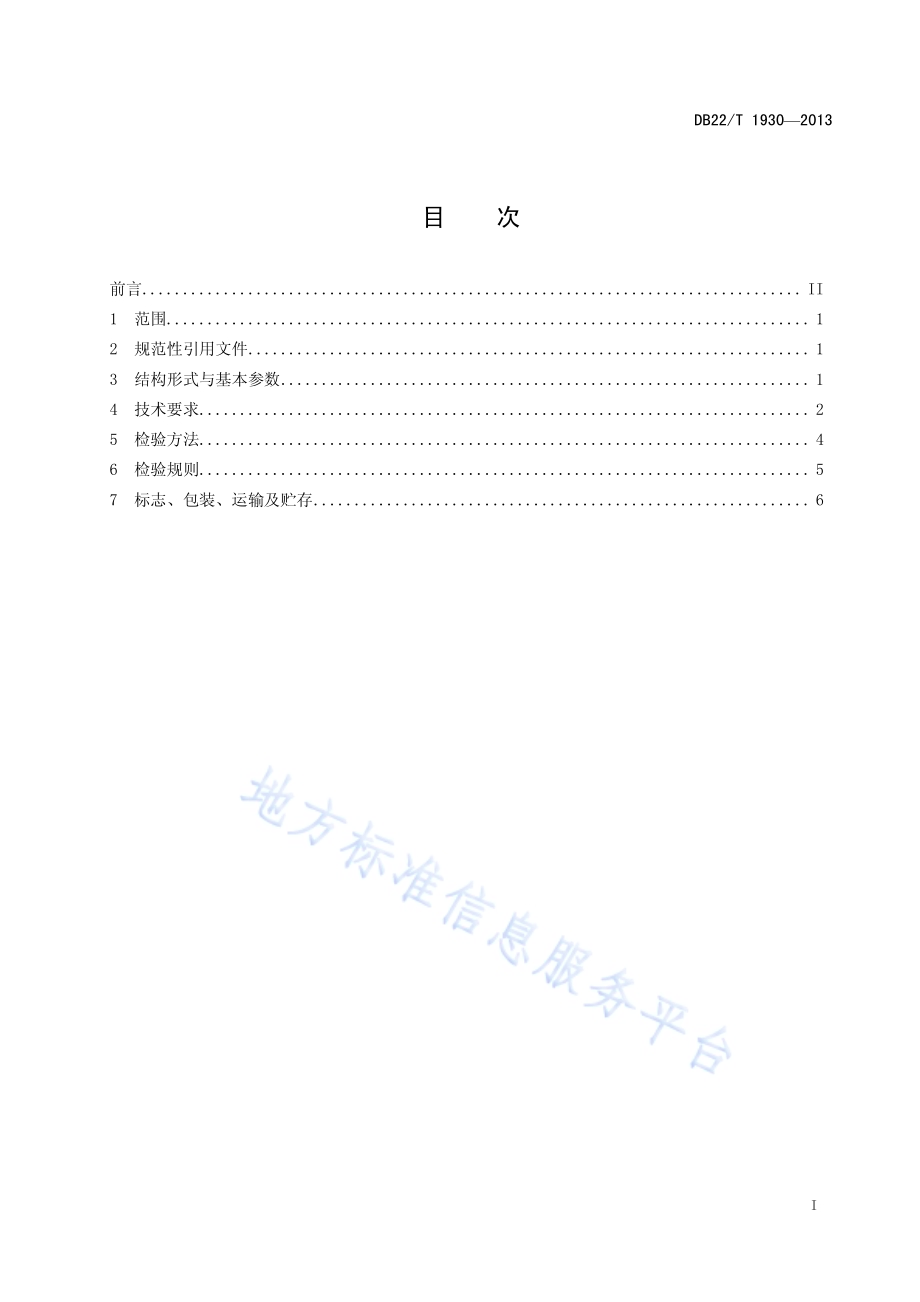

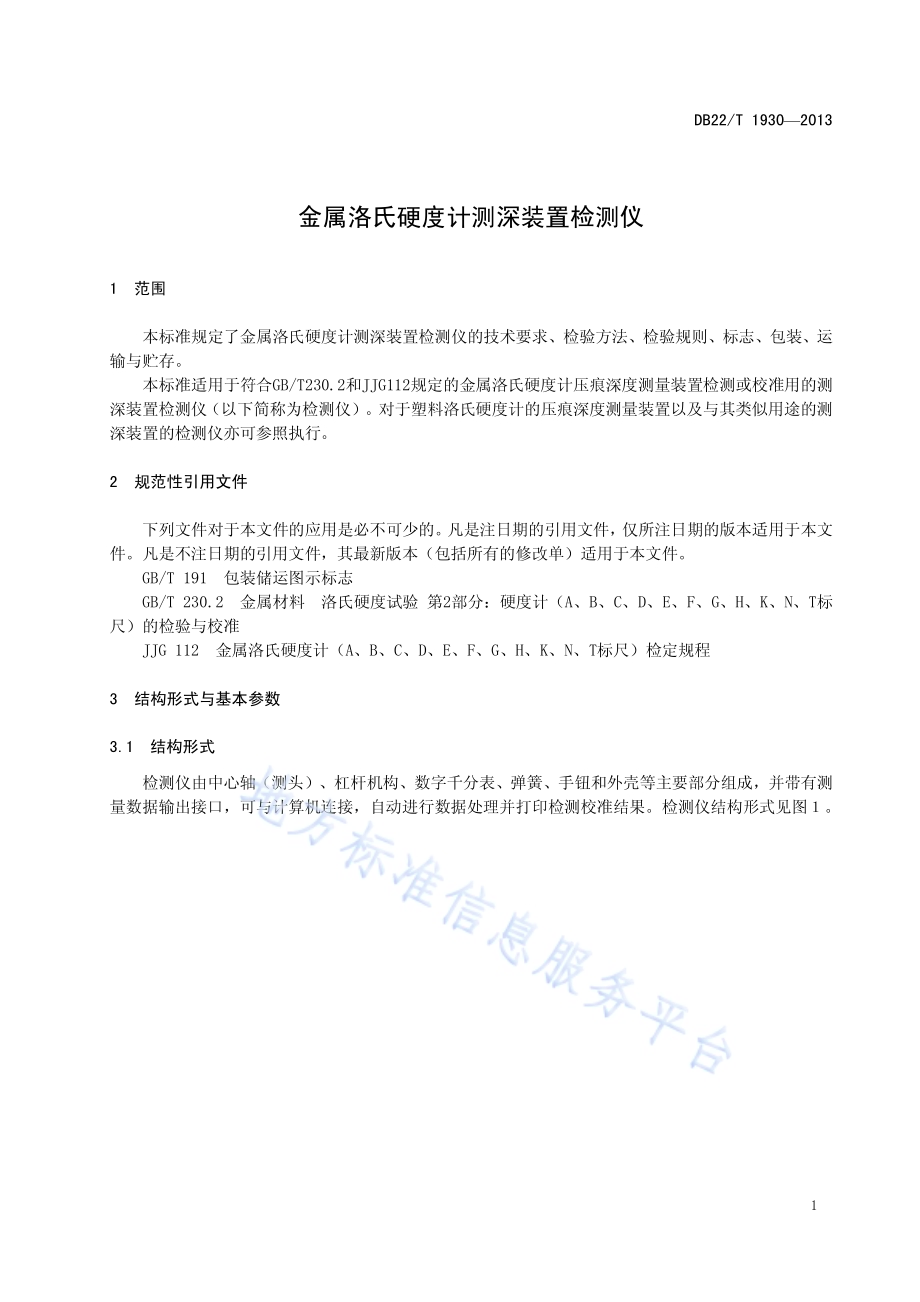

ICS 19.060 N 71 DB22 吉林省 地方标准 DB 22/T 1930 2013 金属洛氏硬度计测深装置检测仪 Instrument for depth-measuringl device of metallic rockwell hardness testing machine 2013-12-04发布 2013-12-31实施 吉林省质量技术监督局 发布 DB22/T 1930 2013 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 结构形式与基本参数.1 4 技术要求.2 5 检验方法.4 6 检验规则.5 7 标志、包装、运输及贮存.6 DB22/T 1930 2013 II 前 言 本标准按照 GB/T 1.1 2009 给出的规则起草。本标准由吉林省工业和信息化厅提出。本标准由吉林省军工民用产品标准化技术委员会归口。本标准起草单位：吉林市江机民科实业有限公司、东北工业集团有限公司吉林江机公司。本标准主要起草人：刘延中、刘德娟、刘文异、练锦华、徐 长 江、堵丽屏、宋骐翼。DB22/T 1930 2013 1 金属洛氏硬度计测深装置检测仪 1 范围 本标准规 定了金属洛氏硬度计测深 装 置 检 测仪 的技术要求、检验方法、检验规则、标志、包装、运输与贮存。本标准 适 用 于符合 GB/T230.2和 JJG112规 定 的 金属洛氏硬度计压痕深度测量 装 置 检 测或校 准用的 测 深 装 置 检 测仪（以下简称为 检 测仪）。对于塑料洛氏硬度计 的 压痕深度测量 装 置以 及与 其类似 用 途 的 测深 装 置 的检 测仪亦可 参照 执行。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文 件。凡是不注日期 的引用文件，其最新版 本（包 括所 有的 修改 单）适 用 于 本文件。GB/T 191 包装 储 运 图示 标志 GB/T 230.2 金属材料 洛氏硬度试 验 第 2部分：硬度计（A、B、C、D、E、F、G、H、K、N、T标 尺）的检验与 校 准 JJG 112 金属洛氏硬度计（A、B、C、D、E、F、G、H、K、N、T标 尺）检 定 规 程 3 结构形式与基本参数 3.1 结构形式 检 测仪 由中 心轴（测头）、杠杆 机构、数 字千分表、弹簧、手钮 和 外壳等 主要 部分组成，并带 有 测 量 数 据 输出 接 口，可 与 计 算 机 连接，自动进 行 数 据 处理 并 打印 检 测校 准结 果。检 测仪 结构形式 见 图。DB22/T 1930 2013 2 1 23456789101112BA 说明：1-中 心轴；2-调整螺丝；3-固 定 螺母；4-弹簧；5-轴 套；6-轴 座；7-数 字千分表；8-杠杆；9-空 心 圆柱；10-拉 簧；11-手钮；12-底座。图 1 检测仪结构图 3.2 基本参数 检 测仪 的基本参数 见 表 1。表 1 检测仪基本参数 基 本 参 数 技术 指 标 量 程 0.25 mm 分 辨 力 0.2 m 最 大允许误差 0.5 m 4 技术要求 DB22/T 1930 2013 3 4.1 总则 检 测仪应 按照规 定程 序批 准的产品 图 样 及技术文件 加 工 制造。4.2 环境与工作条件 在 下列 环境条 件 下，检 测仪应 能正常 工 作：a)室温 10 35 的范围 内；b)相 对 湿 度不 超过 85%；c)周 围 无强磁场、强振源 和 腐蚀 性 介质；d)无阳光直接 照 射 或其 他热源 的 直接辐射；e)电源电 压 的 波动 范围 在额 定 电 压 的 10%以 内。4.3 操作可靠性 检 测仪 在 工 作 中 应 平稳、灵敏 可 靠、无抖动 与 卡滞现象。4.4 主要零部件 4.4.1 中心轴 中 心轴 球 头应 与 轴 线同 心，球面 应 抛光，轴 端 平面 粗糙 度 参数 Ra的 最 大允许 值 为 0.2 m,中 心轴 的 洛氏硬度为 HRC 55 HRC 60。4.4.2 弹簧 弹簧 在 100 N力 的 作 用 下其 变 形 不应 小 于 2 mm。4.4.3 杠杆比 杠杆 的 放 大 比 为 5:1。4.4.4 拉簧 拉 簧 的 拉力 应 使触 头 A与中 心轴下 端 平面 紧密 接 触 见 图 1。4.4.5 手钮 手钮 选 用 细牙普通 螺 纹，螺 纹 公 差 为 H 6。4.5 分辨力和示值误差 检 测仪 的的 量程、指 示 装 置 的 分 辨力 和 最 大允许误差 应符合表 1的规 定 4.6 外观质量 检 测仪 及 其 附 件的 外 观 质 量应符合下列 规 定：a)不 涂漆 处 不应 有 漆；b)不应 有 污物 和 影响使 用的机 械损伤；c)漆层 和 镀层 不应 起 泡、脱落 和 锈 蚀；d)文 字符 号 应 清晰、准 确；e)控 制 和 调 节 机构 应 灵 活 可 靠，紧 固 件 应 安 装 牢 固，无 松 动。DB22/T 1930 2013 4 4.7 耐运输颠簸性 能 检 测仪 在 包装 条 件 下应 能 承受 运输 颠簸 试 验 而 无 损坏，试 验 后，检 测仪不 经 调 修，应 全 面 符合 本标 准的要求。5 检 验 方 法 5.1 检 验 条件 检 测仪应 在 4.2规 定 的 条 件 下 进 行 检验。5.2 检 验 用 器具 检验和 校 准检 测仪 使 用的 计量仪 器、量 具 和检 具如 下：a)洛氏硬度计；b)粗糙 度 检 测仪；c)50倍放 大 镜；d)弹簧试 验机；e)标准 洛氏硬度 机；f)游 标 卡 尺等 通 用 量 具。5.3 操作可靠性 的 检测 5.3.1 操 作 可 靠 性 可 按 下 述 方法检 测：a)取 下压头，将 检 测仪置于硬度计试 台 中 心 位 置，使 检 测仪 的中 心轴(1)对 准 硬度计 主 轴轴 线；b)上升 试 台使 硬度计 指 示 装 置 指 示 到“5HR”位 置 时，将 检 测仪 指 示 装 置 千分表(7)调 到 检 测 的 初始 位 置；c)用 手钮(11)调整 硬度计 使 其 依次 对 准 10 HR，45 HR和 80 HR三个 位 置 进 行深度测量，每个 位 置测量 三次，在 检 测仪 指 示 装 置 上读取 相 应 的 示 值。5.3.2 在 5.3.1的 操 作过 程 中 目 测 检 查 检 测仪 的工 作 情况，并应 满足 4.3的要求。5.4 主要零部件 的 检测 5.4.1 中心轴 的 检测 5.4.1.1 中 心轴 的 头部 球面 使 用 50倍放 大 镜目 测 检 查。5.4.1.2 中 心轴 的 轴 端 平面 粗糙 度 用 粗糙 度测试仪 进 行 检 测。5.4.1.3 中 心轴 的 洛氏硬度 用 洛氏硬度计 进 行 检 测。5.4.1.4 对 中 心轴 的 各项 检 测 结 果 应 满足 4.4.1的要求。5.4.2 弹簧和拉簧 的 检测 弹簧 和 拉 簧 使 用 弹簧试 验机检 测，检 测 结 果 应分 别满足 4.4.2和 4.4.4的要求。5.4.3 杠杆 的 检测 杠杆 使 用 游 标 卡 尺 和 相 关通 用 量 具 检 测，其 结 果 应 满足 4.4.3的要求。5.4.4 手钮 的 检测 DB22/T 1930 2013 5 手钮 使 用 游 标 卡 尺等 通 用 量 具 测量 螺 距 及 其 偏 差进 行 检 测。5.5 分辨力和示值误差 的 检测 5.5.1 检 测仪 的 量程 和 指 示 装 置 的 分 辨力 通 过 计 算 与 目 测 进 行 检 测。5.5.2 检 测仪 的 示 值 误差 使 用标准 洛氏硬度 机按 下 述 方法 进 行 检 测：a)取 下 标准 洛氏硬度 机的 压头，将 检 测仪 安放 在 标准 洛氏硬度 机 试 台 中 心 位 置，使 检 测仪 的中 心 轴(1)对 准 硬度 机的主 轴轴 线；b)使 硬度 机 指 示 装 置 指 示 到“5HR”位 置 时，将 检 测仪 指 示 装 置 千分表(7)调 到 检 测 的 初始 位 置；c)用 手钮(11)调整 硬度 机 使 其 主 轴 产 生 相 当 于洛氏硬度分 别 为 10 HR，45 HR和 80 HR压痕深度 的位 移 量，对应 每个 硬度 值 进 行 三次 深度测量，测量 时 硬度 机 压头 主 轴 的 移 动 方 向 应 与检 定 标 准 洛氏硬度 块 时 的 移 动 方 向一致，检 测仪 每次 深度测量 的 示 值 与标准 硬度 机主 轴 位 移 值 之 差，应 满足 4.5的要求。5.6 外观质量 的 检 查 目 测 检 查 检 测仪 的 外 观、附 件和装 配 情况，其 结 果 应 满足 4.6的要求。5.7 耐运输颠簸性 能试验 5.7.1 将 检 测仪 在 包装 条 件用 下 述 两种 方法 之一 进 行试 验：a)将 检 测仪 的包装件装 载 到 载重 量不 小 于 4 t的 载货汽车车厢 后 部，以 25 km/h 40 km/h的 速 度 在 三 级 公 路 的中 级路 面 上 进 行 100 km以 上 的运输 试 验；b)将 检 测仪 的包装件 放 置 在 模拟 运输 试 验 台上 进 行 模拟 三 级 公 路 的运输 试 验。5.7.2 试 验机 经 运输 颠簸 试 验 后，不 经 调 修，按本标准要求 全 面进 行 检验，其 结 果 应 满足 4.7的要求。6 检 验 规则 6.1 检 验 分 类 检 测仪 的检验 分为：a)型 式检验；b)出 厂 检验。6.2 型 式检 验 6.2.1 检 验时机 型 式检验 应 在 产品 定 型、转 产、停 产 后 复 产、产品结构、材料或 工 艺 有 重 大 改 变、合 同 规 定 及 三 年 一 个 周 期 进 行。6.2.2 检 验项 目 型 式检验 项目 为第 4章 规 定 的 全 部 项目。6.2.3 组批 规则 及抽样 数量 5台 10台 为 一 批，每 批 抽 样 一 台。DB22/T 1930 2013 6 6.2.4 判定 规则与 复验 规则 检 测仪 经 检验 后满足 第 4章 要求的 为合 格 产品。外 观 不合 格，允许在同批 中 加 倍 抽 样 复 验，复 验 不 合 格 则 判该 批 产品 为不合 格 批。其 他 项目 不合 格 不 得复 验。6.3 出厂 检 验 6.3.1 检 验项 目 出 厂 检验 项目 为 除 4.7以外 的 全 部 项目。6.3.2 抽样 数量 出 厂 检验 为 逐 台 检验。6.4 判定 规则 检 测仪 出 厂 检验 项目，经 检验 全 部合 格 后，取 得 合 格证 方 可 出 厂。7 标 志、包 装、运输 及贮存 7.1 标 志 7.1.1 铭牌 检 测仪应 有 铭牌 并 至 少 标 明 下列 内 容：a)产品 名 称 及 型 号；b)制造 日期 和 编 号；c)产品标志 号；d)制造 厂名 称或 标志。7.1.2 包 装 箱 外标 志 包装 箱 外应 有 下列 标志，并应符合 GB/T 191的有 关 规 定：a)制造 厂名 称 和 地址；b)产品 名 称 和 型 号；c)数 量；d)净重 和 毛重；e)外 形 尺 寸（长 宽高，单位：mm）；f)出 厂 日期；g)“小 心 轻 放”、“向 上”、“怕 湿”等字 样”。7.2 包 装 7.2.1 包 装要求 检 测仪 及 其 附 件 应 稳固 地 安 置 在 具 有 防震、防潮措施 的 专 用的 仪 器 箱 内。7.2.2 随行 文件 随 检 测仪应带 有 下列 文件：DB22/T 1930 2013 7 a)检验 合 格证；b)使 用 说明 书；c)附 件 表 和装 箱 单。7.3 运输 及贮存 7.3.1 运输 检 测仪可 采 用 一般交 通 工 具（车、船、飞 机）运输，运输 过 程 中 应 防止剧烈 振动、挤 压、淋雨 及化 学 物 品的 侵 蚀。7.3.2 搬 运 搬 运 时 应 轻拿轻 放，严禁 抛 掷。7.4 贮存 检 测仪 的包装件 应 贮存 于 干燥、通 风、周 围 无腐蚀 气体 的 库房 内，库房 温 度：10 35，相 对 湿 度：不 大 于 75%。_
