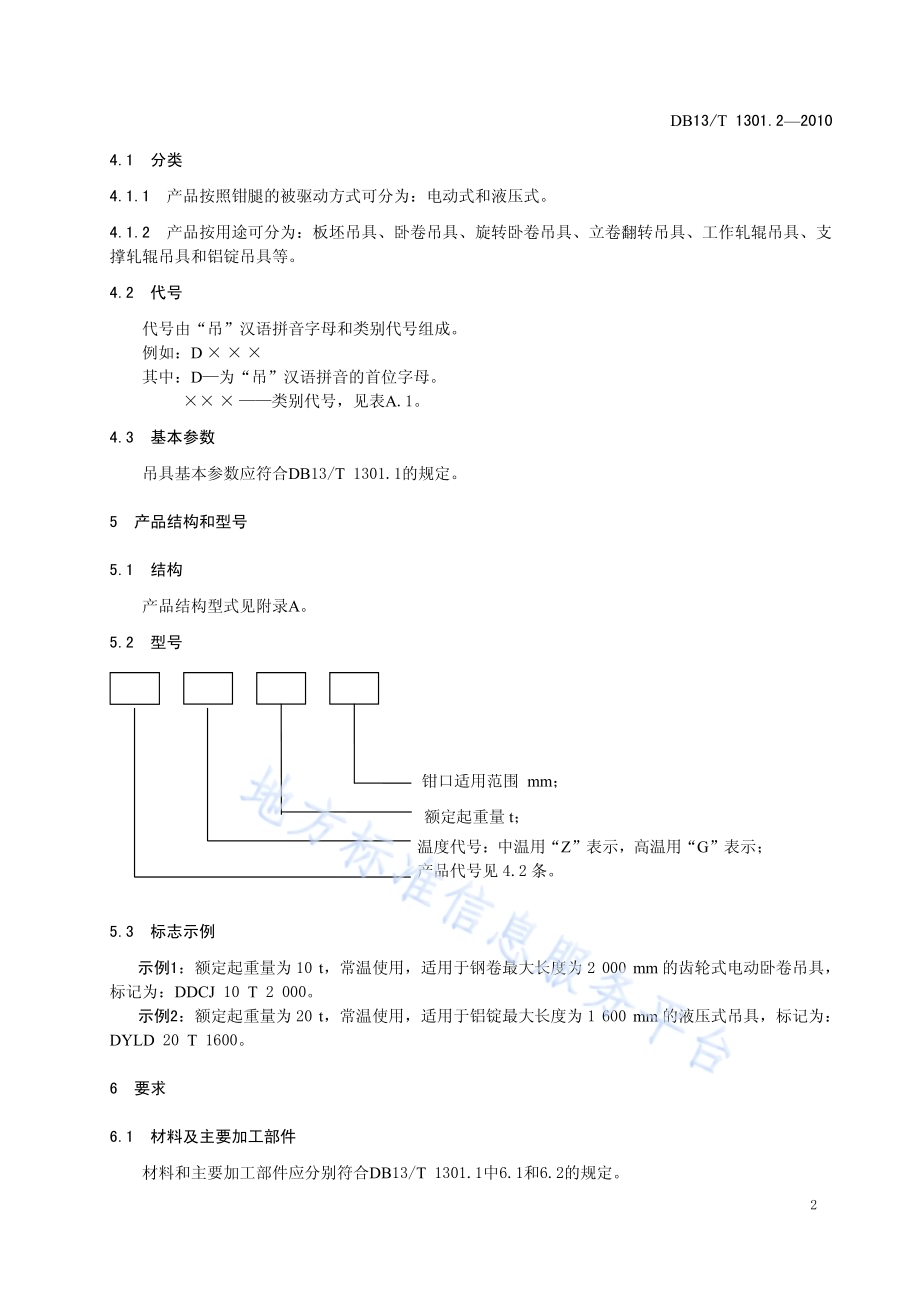

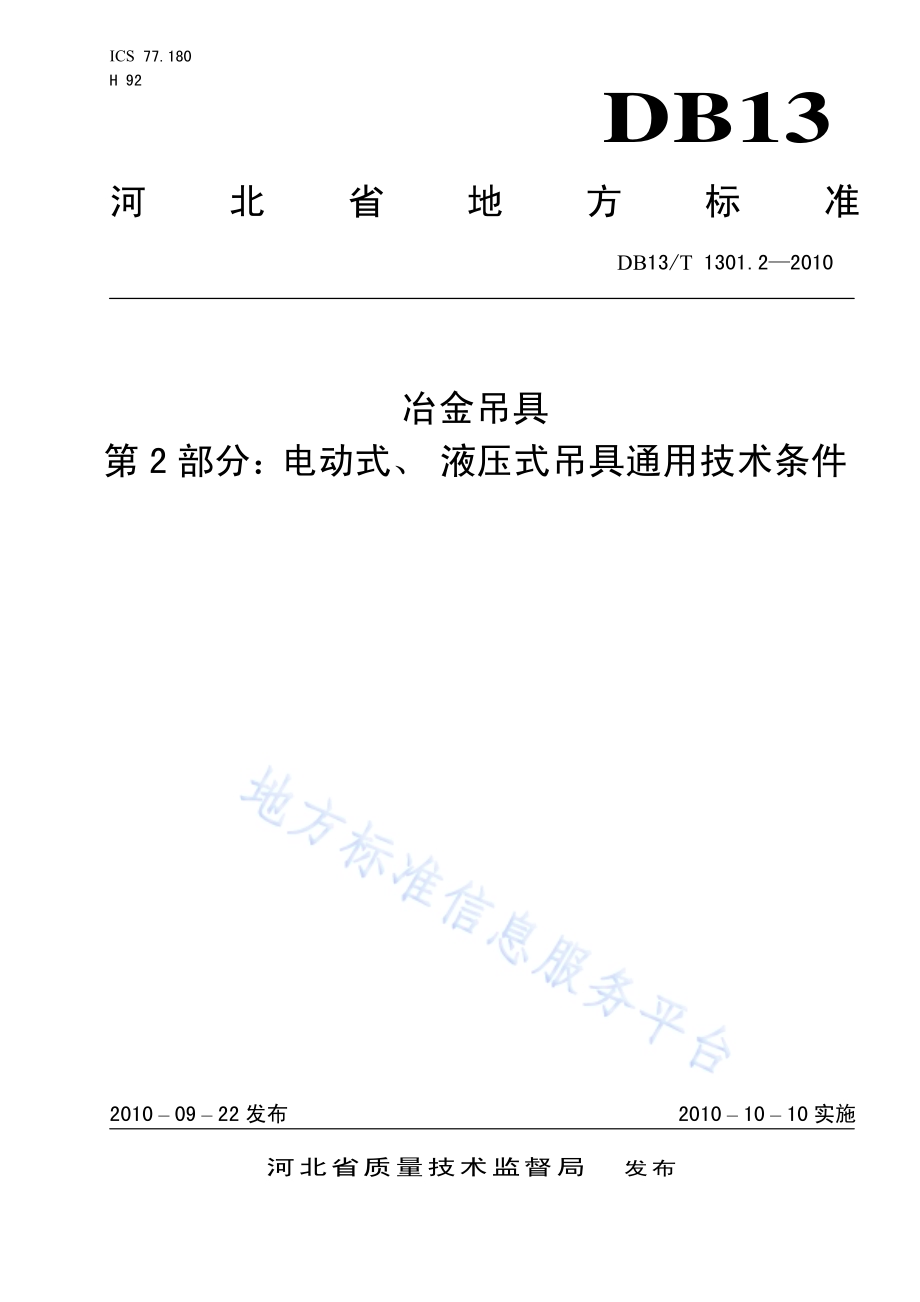

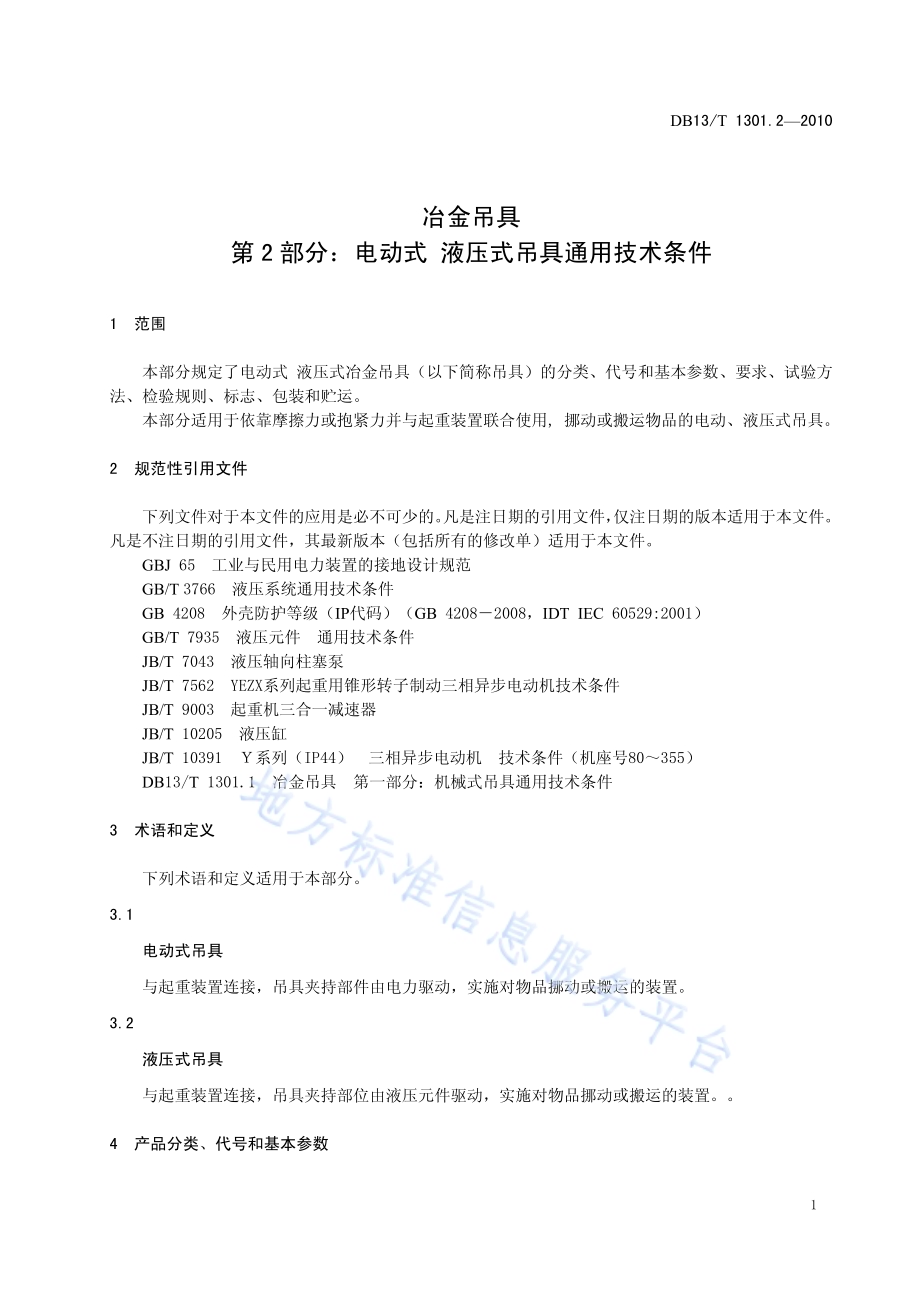

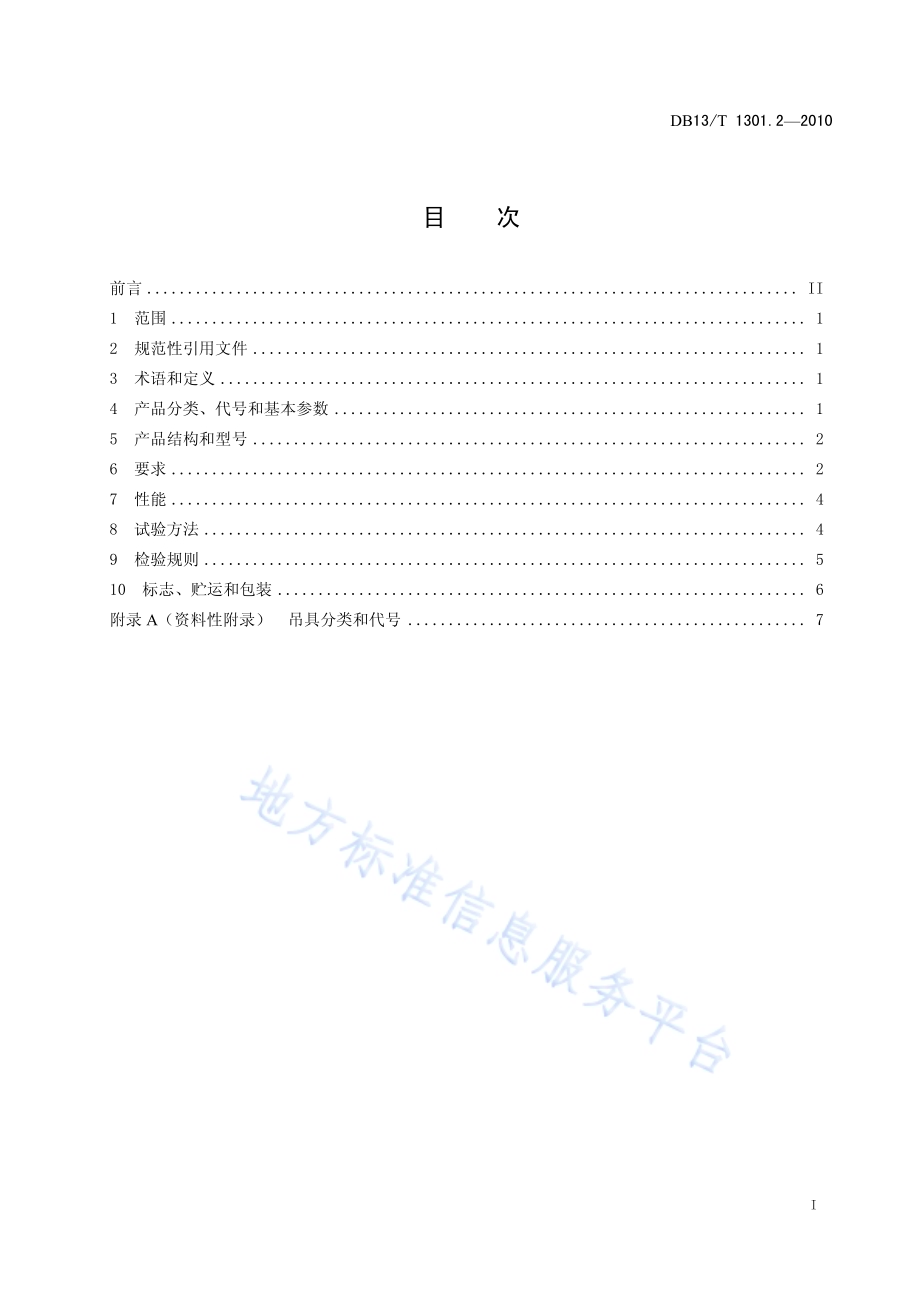

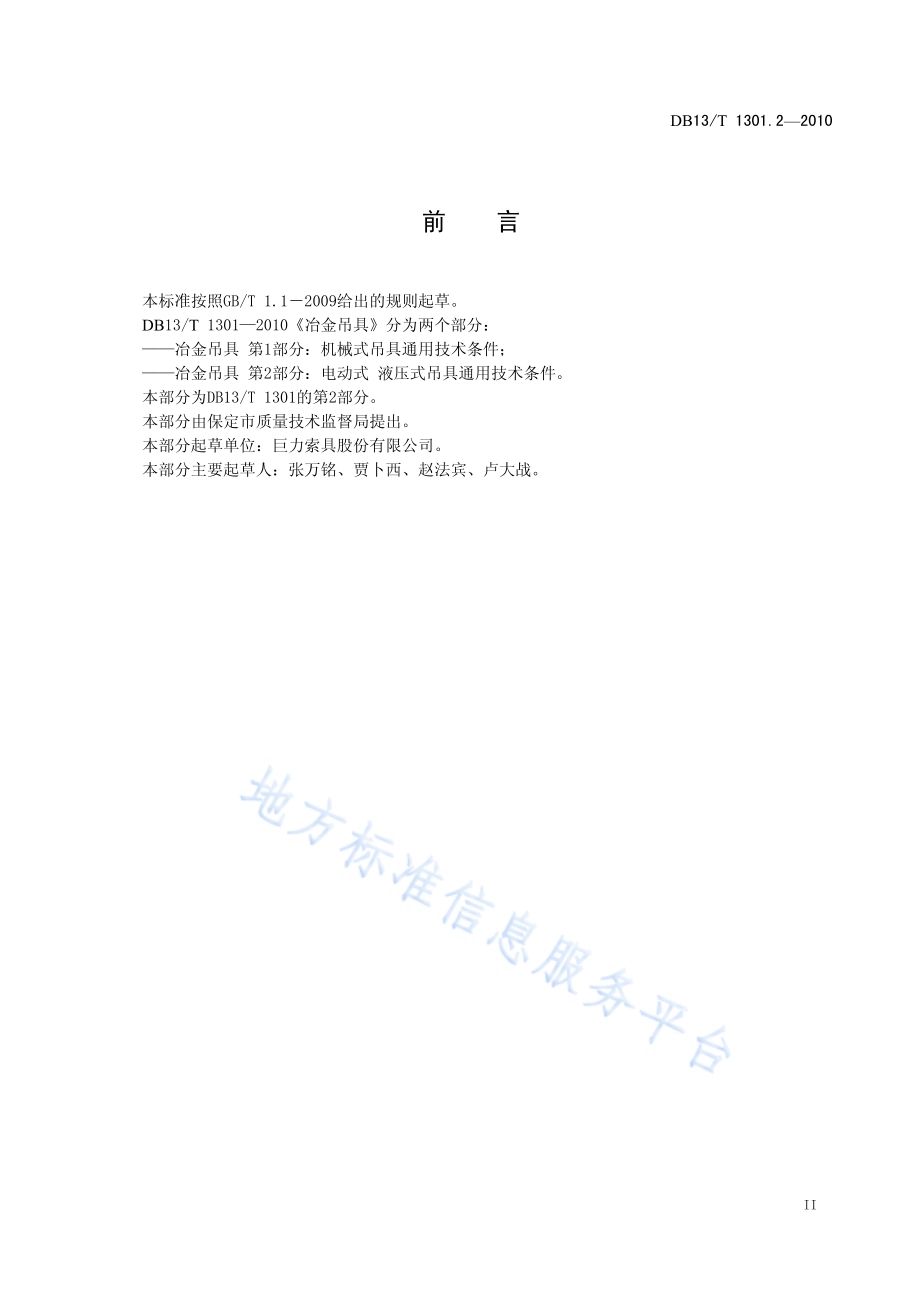

ICS 77.180 H 92 DB13 河北省地方标准 DB13/T 1301.22010 冶金吊具 第2部分：电动式、液压式吊具通用技术条件 2010 09 22发布 2010 10 10实施河北省质量技术监督局 发布 DB13/T 1301.22010 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 产品分类、代号和基本参数.1 5 产品结构和型号.2 6 要求.2 7 性能.4 8 试验方法.4 9 检验规则.5 10 标志、贮运和包装.6 附录 A（资料性附录）吊具分类和代号.7 DB13/T 1301.22010 II 前 言 本标准按照GB/T 1.12009给出的规则起草。DB13/T 13012010冶金吊具分为两个部分：冶金吊具 第1部分：机械式吊具通用技术条件；冶金吊具 第2部分：电动式 液压式吊具通用技术条件。本部分为DB13/T 1301的第2部分。本部分由保定市质量技术监督局提出。本部分起草单位：巨力索具股份有限公司。本部分主要起草人：张万铭、贾卜西、赵法宾、卢大战。DB13/T 1301.22010 1 冶金吊具 第2 部分：电动式 液压式吊具通用技术条件 1 范围 本部分规定了电动式 液压式冶金吊具（以下简称吊具）的分类、代号和基本参数、要求、试验方法、检验规则、标志、包装和贮运。本部分适用于依靠摩擦力或抱紧力并与起重装置联合使用,挪动或搬运物品的电动、液压式吊具。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBJ 65 工业与民用电力装置的接地设计规范 GB/T 3766 液压系统通用技术条件 GB 4208 外壳防护等级（IP代码）（GB 42082008，IDT IEC 60529:2001）GB/T 7935 液压元件 通用技术条件 JB/T 7043 液压轴向柱塞泵 JB/T 7562 YEZX系列起重用锥形转子制动三相异步电动机技术条件 JB/T 9003 起重机三合一减速器 JB/T 10205 液压缸 JB/T 10391 系列（IP44）三相异步电动机 技术条件（机座号80355）DB13/T 1301.1 冶金吊具 第一部分：机械式吊具通用技术条件 3 术语和定义 下列术语和定义适用于本部分。3.1 电动式吊具 与起重装置连接，吊具夹持部件由电力驱动，实施对物品挪动或搬运的装置。3.2 液压式吊具 与起重装置连接，吊具夹持部位由液压元件驱动，实施对物品挪动或搬运的装置。4 产品分类、代号和基本参数 DB13/T 1301.22010 2 4.1 分类 4.1.1 产品按照钳腿的被驱动方式可分为：电动式和液压式。4.1.2 产品按用途可分为：板坯吊具、卧卷吊具、旋转卧卷吊具、立卷翻转吊具、工作轧辊吊具、支撑轧辊吊具和铝锭吊具等。4.2 代号 代号由“吊”汉语拼音字母和类别代号组成。例如：D 其中：D为“吊”汉语拼音的首位字母。类别代号，见表A.1。4.3 基本参数 吊具基本参数应符合DB13/T 1301.1的规定。5 产品结构和型号 5.1 结构 产品结构型式见附录A。5.2 型号 5.3 标志示例 示例1：额定起重量为10 t，常温使用，适用于钢卷最大长度为 2 000 mm 的齿轮式电动卧卷吊具，标记为：DDCJ 10 T 2 000。示例2：额定起重量为20 t，常温使用，适用于铝锭最大长度为 1 600 mm 的液压式吊具，标记为：DYLD 20 T 1600。6 要求 6.1 材料及主要加工部件 材料和主要加工部件应分别符合DB13/T 1301.1中6.1和6.2的规定。钳口适用范围 mm；额定起重量 t；温度代号：中温用“Z”表示，高温用“G”表示；产品代号见 4.2 条。DB13/T 1301.22010 3 6.2 三合一减速器 三合一减速器应符合JB/T 9003的规定。6.3 电气系统 6.3.1 电动机应符合 JB/T 7562 或 JB/T 10391 的规定。6.3.2 电机使用条件应符合表 1 规定。6.3.3 电气设备的电气间隙和爬电距离应符合表 2 规定。表1 电机使用条件 电源 相 电压 V 频率 Hz 电压波动值 使用地点 湿度 三相 380 50+10-15 海拔高度不超过2 000m 70 表2 电气设备电气间隙爬电距离 额定绝缘电压（U）V 爬电距离mm 电气间隙mm U300 10 6 300U660 14 8 6.3.4 电气线路对地绝缘应不低于 0.5 M，潮湿环境不低于 0.25 M。6.3.5 电机绕组的绝缘电阻在接近规定温度（75）时每千伏不低于 1 M。6.3.6 吊具绝缘电阻不低于 1.5 M。6.3.7 吊具采用不能自动复位的控制器，或不能自动复位的操纵手柄时，均应设有零位保护。6.3.8 吊具供电线路，应设单独的电源开关。动力回路和控制回路，均应设置短路保护。6.3.9 吊具上的电缆线应有金属管保护，金属管弯曲半径不得小于电缆直径的 8 倍，穿管电缆截面应小于管截面的 0.5 倍。6.3.10 电动吊具与起重装置连接的电缆应采用晴聚氯乙烯扁、圆型电缆或橡胶扁、圆型软电缆，中温吊具应选耐温电缆，耐高温吊具应用石棉布、绳捆扎。6.3.11 电动吊具应接地或接零保护，并应符合 GBJ 65的有关规定。6.3.12 电控柜外壳防护符合 GB 4208中 IP 54 的规定。6.4 液压系统 6.4.1 液压系统应符合 GB/T 3766 的规定，液压元件应符合 GB/T 7935 的规定，并保证油箱、油泵、油缸、阀、油管和接头等不渗漏液压油。6.4.2 液压泵应符合 JB/T 7034的规定。6.4.3 液压缸应符合 JB/T 10205 的规定。6.4.4 液压系统应有防止过载和冲击的安全装置。采用溢流阀时，溢流阀压力应取为系统工作压力的110。6.4.5 液压系统应有良好的过滤器，液压系统工作时，液压油的温升不应超过 40。6.4.6 当油压压力下降时，控制系统能自动启动运行，恢复系统压力。6.5 性能 DB13/T 1301.22010 4 6.5.1 吊具与起重机级别，吊具种类，吊运具体要求与环境条件相适应。6.5.2 电动吊具钳口开闭机构、旋转机构及翻转机构的制动器，其安全系数应大于 1.5。6.5.3 在突然断电情况下，吊具应自动保压、锁紧。6.5.4 吊具钳臂到达规定位置时，应自动停止并给出信号。6.5.5 电动平移或旋转吊具，可设有极限力矩限制装置，当阻力矩大于设计规定的力矩时，能发生滑动或给出信号。6.5.6 吊具在最大开口状态，各钳口下端面在吊装方向的高度差不大于 10 mm，相对应的钳口下端面在吊装方向的高度差不大于 5 mm。6.5.7 电动立卷翻转吊具，支承于钢卷端面的支承面的水平偏斜值 Wa和 Wb，Waa/100，Wbb/200，b 为吊具的长度和宽度,见图 1。图1 6.5.8 吊具在空载状态下的各种动作应灵活、准确、可靠。6.5.9 吊具起吊 1.4 倍额定起重量的物品静悬置 10 min 不得失稳，焊缝无裂纹、连接部件无松动等现象。6.5.10 吊具起吊 1.2 倍额定起重量的物品进行 1 h 动载荷试验后，横梁、钳臂、吊耳轴、钳口、吊耳等无裂纹，无塑性变形、漆膜无脱落现象，横梁的挠度不超过总长的 1/800。6.5.11 当吊具的使用温度为中温或高温时，性能要求等事项经供需双方协商确定并在协议中注明。注：“中温”表示+50+200,“高温”表示200。7 试验方法 7.1 外观检查 目视产品外观。7.2 系统绝缘电阻值检验 吊具处于通电状态，用“500VM”表测量金属件电阻值。7.3 横梁形位误差 横梁形位误差检验方法应符合DB13/T1301.1中 7.2的规定。7.4 涂装 DB13/T 1301.22010 5 涂装检验方法应符合DB13/T 1301.1中 7.3的规定。7.5 静平衡试验 静平衡试验方法应符合DB13/T 1301.1中 7.4的规定。7.6 静载荷试验 静载荷试验应符合 DB13/T 1301.1 中 7.5 的规定。7.7 动载荷试验 静载荷试验应符合 DB13/T 1301.1 中 7.6 的规定。8 检验规则 8.1 检验项目 检验项目见表3。8.2 型式检验 凡有下列情况之一时，应进行型式试验。a)新产品或老产品转厂生产时；b)正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c)产品停产 2a以上，恢复生产时；d)出厂检验结果与上次型式检验有较大差异时；e)国家质量监督机构提出进行型式检验要求时。8.3 组批 以同一型号、数量不少于5台为一批。特殊情况供需双方商定。表 3 检验项目 序号 检验项目 出厂检验 型式检验 抽样率 要求的章、条号 试验方法的章、条号 1 外观 100 6.1 7.1 2 横梁形位误差 2但不少于1台 6.1 7.3 3 涂装 6.1 7.4 4 绝缘电阻值 100 6.3.6 7.2 5 静平衡试验 100 6.5.6，6.5.7 7.5 6 空载试验 100 6.5.8 7.6 7 静载试验 2但不少于1台 6.5.9 8 动载试验 6.5.10 7.7 8.4 如果制造厂没有条件进行动、静载试验，相关事宜供需双方协商确定。DB13/T 1301.22010 6 8.5 判定原则 8.5.1 按表 3 条进行出厂检验时，若有一项不合格允许返修调试，重新试验仍不合格，判定此产品不合格。8.5.2 按表 3 条进行型式检验时，其中序号 7 或8 有一项不合格判定此批产品不合格。9 标志、包装和贮运 9.1 标志 在吊具的明显位置固定标牌，标牌应具有下列内容：a）吊具名称；b）吊具型号；c）额定起重量t；d）吊具自重t；e）出厂编号；f）出厂日期；g）执行标准。h）制造厂名称。9.2 包装、随机文件和贮存 9.2.1 包装 吊具一般采用裸装，当用户要求其它包装时应在合同中说明。9.2.2 随机文件 随机文件应包括：a）产品合格证书；b）产品使用说明书；c）装箱单（必要时）。9.2.3 贮存 吊具在运输和贮存过程中，应防止碰撞、变形和锈蚀。DB13/T 1301.22010 7 A A 附 录 A（资料性附录）吊具分类、代号和简图 A.1 吊具分类应符合表 1 的规定。表A.1 产品类别 类别代号 简图 电动钢卷吊具 DCW 齿条式卧卷吊具 DSJ 丝杆式卧卷吊具 DZJ 旋转卧卷吊具 DB13/T 1301.22010 8 表A.1（续）产品代号 类别代号 简图 电动钢卷吊具 DGJ 电动旋转卧卷吊具（丝杆传动）DLJ 立卧翻转吊具 电动板坯吊具 DBP 平移式板坯吊具 电动支撑辊吊具 DZG 电动支撑轧辊吊具 DB13/T 1301.22010 9 表A.1（续）产品类别 类别代号 简图 电动工作辊吊具 DGG 工作轧辊吊具 铝坯翻转 YLD 液压翻转铝锭吊具 B 动式吊具分类、代号和简图表 A _
