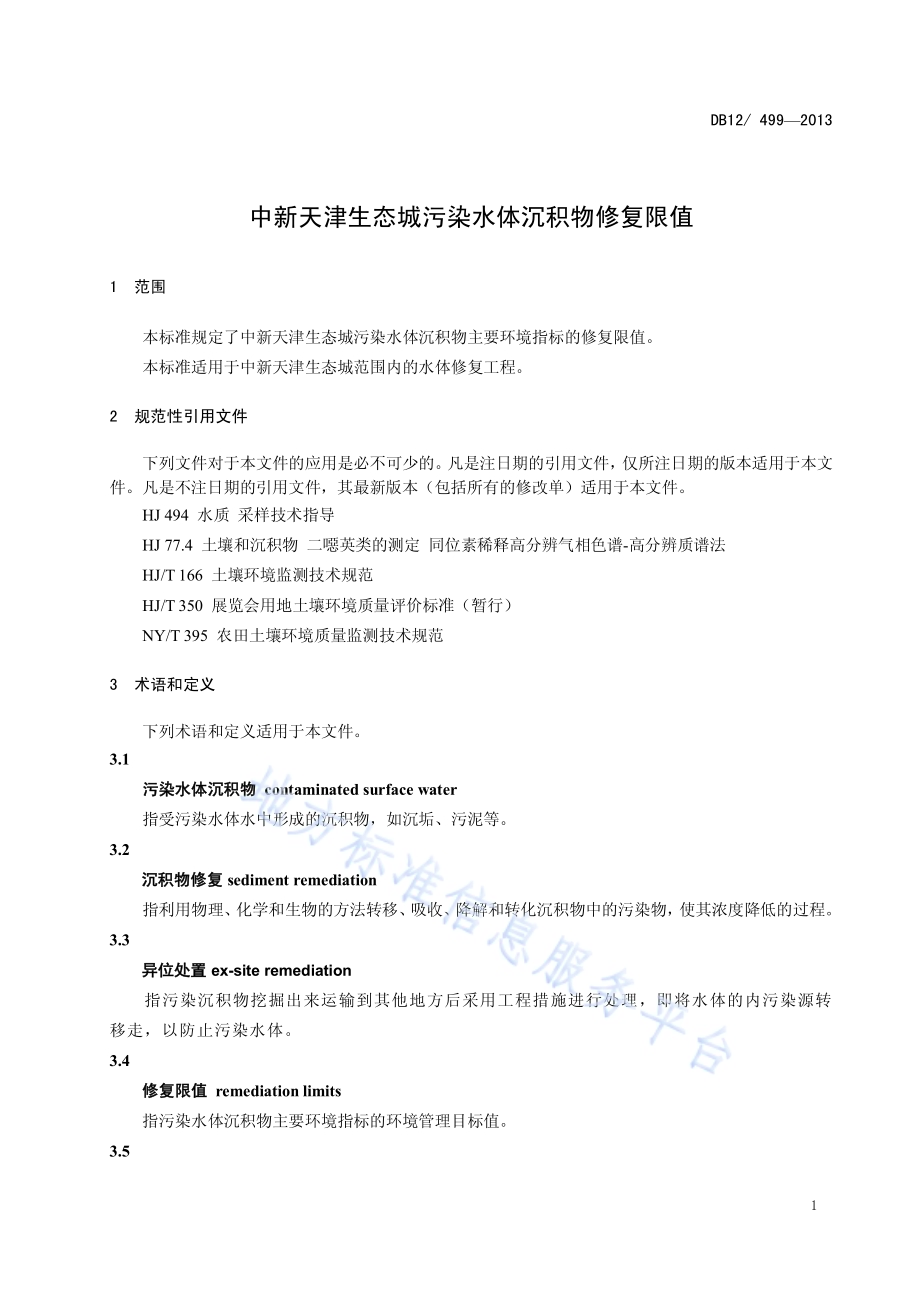

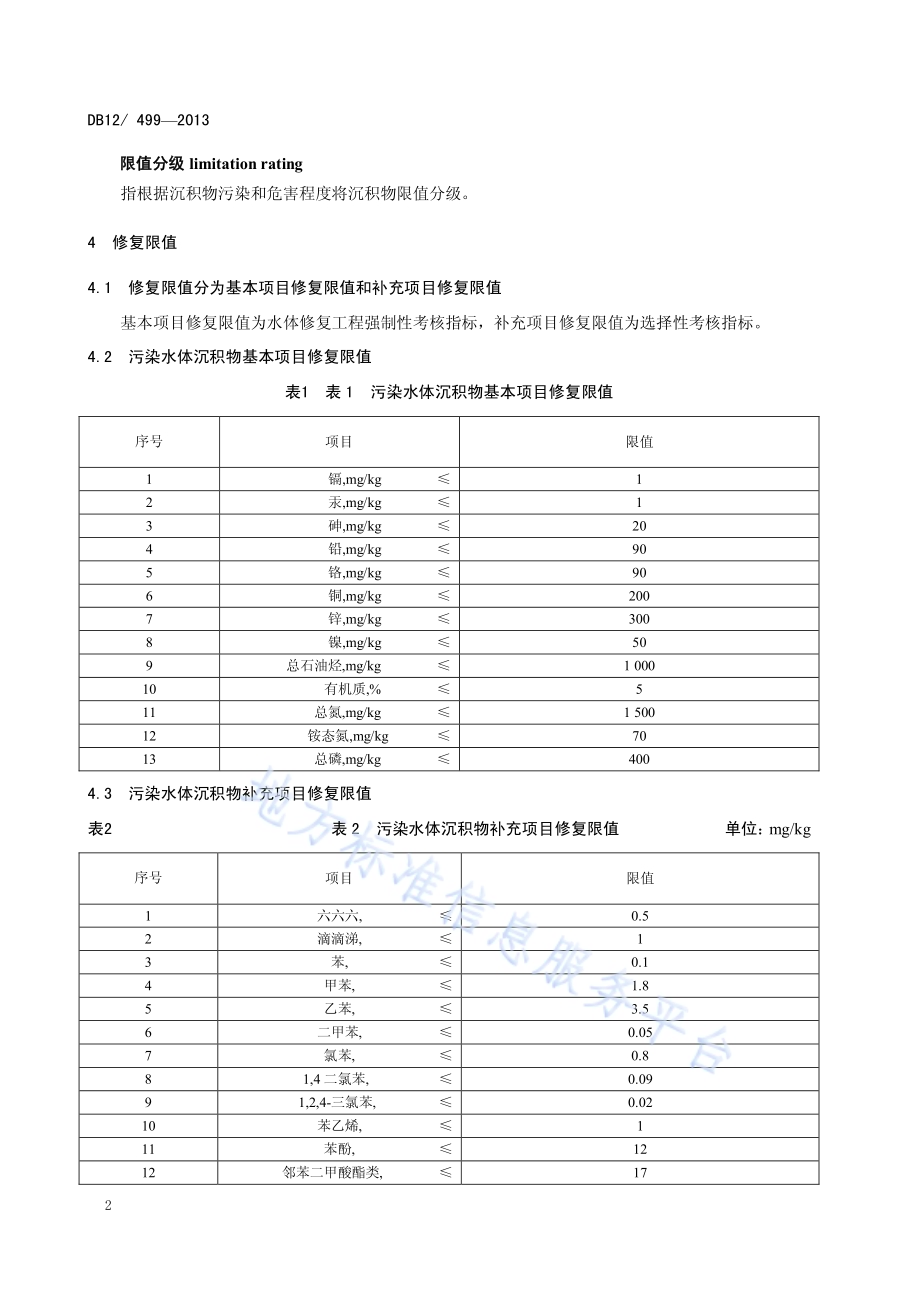

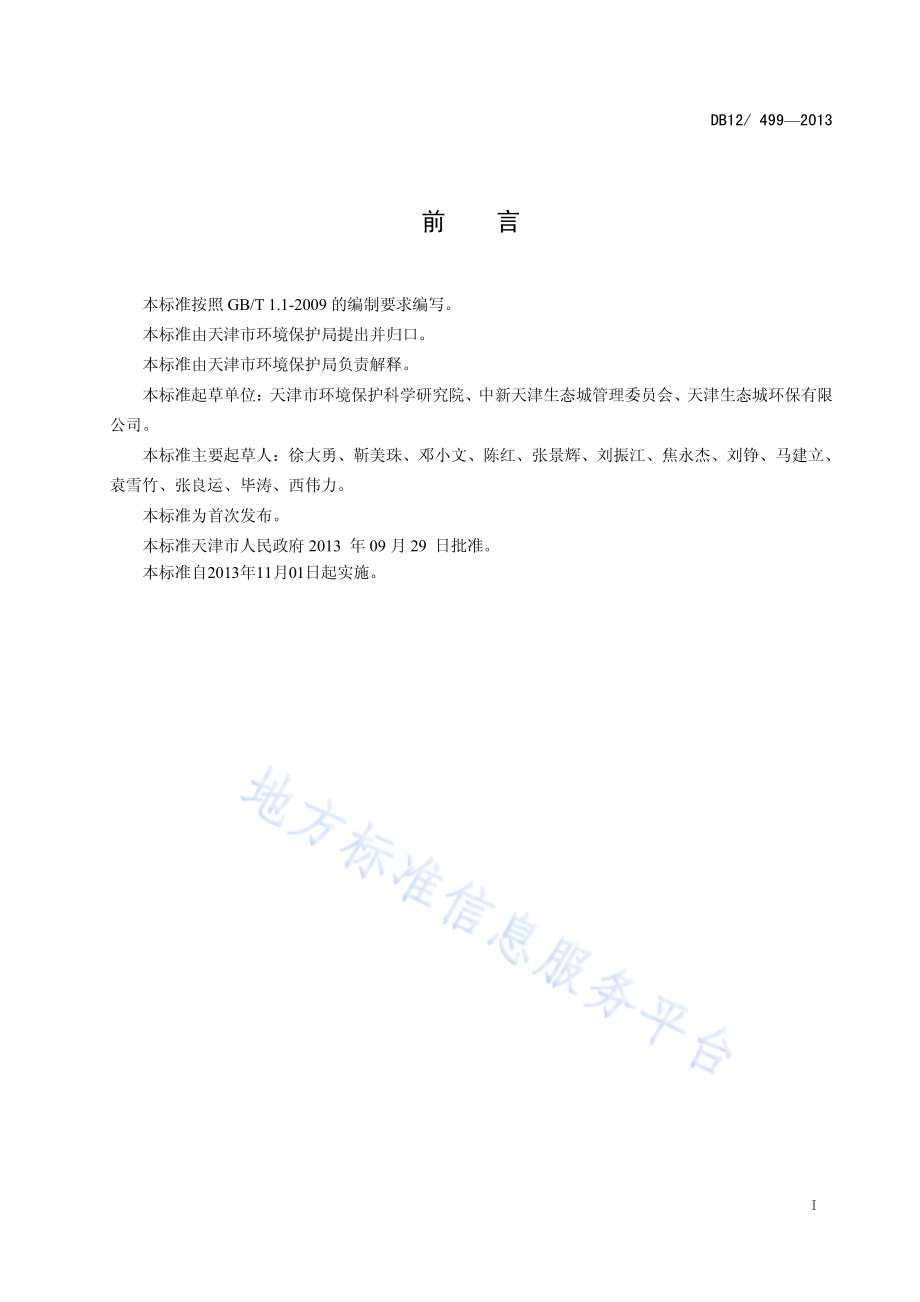

ICS 13.060.99 Z 50 DB12 天 津 市 地 方 标 准 DB 12/4992013 中新天津生态城污染水体沉积物修复限值 Sediment remediation limits of contaminated surface water for Sina-Singapore Tianjin Eco-city 2013-09-29 发布 2013-11-01 实施天 津 市 环 境 保 护 局 发 布 天 津 市 质 量 技 术 监 督 局 DB12/4992013 I 前 言 本标准按照 GB/T 1.1-2009 的编制要求编写。本标准由天津市环境保护局提出并归口。本标准由天津市环境保护局负责解释。本标准起草单位：天津市环境保护科学研究院、中新天津生态城管理委员会、天津生态城环保有限公司。本标准主要起草人：徐大勇、靳美珠、邓小文、陈红、张景辉、刘振江、焦永杰、刘铮、马建立、袁雪竹、张良运、毕涛、西伟力。本标准为首次发布。本标准天津市人民政府 2013 年 09 月 29 日批准。本标准自2013年11月01日起实施。DB12/4992013 1 中新天津生态城污染水体沉积物修复限值 1 范围 本标准规定了中新天津生态城污染水体沉积物主要环境指标的修复限值。本标准适用于中新天津生态城范围内的水体修复工程。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。HJ 494 水质 采样技术指导 HJ 77.4 土壤和沉积物 二噁英类的测定 同位素稀释高分辨气相色谱-高分辨质谱法 HJ/T 166 土壤环境监测技术规范 HJ/T 350 展览会用地土壤环境质量评价标准（暂行）NY/T 395 农田土壤环境质量监测技术规范 3 术语和定义 下列术语和定义适用于本文件。3.1 污染水体沉积物 contaminated surface water 指受污染水体水中形成的沉积物，如沉垢、污泥等。3.2 沉积物修复 sediment remediation 指利用物理、化学和生物的方法转移、吸收、降解和转化沉积物中的污染物，使其浓度降低的过程。3.3 异位处置 ex-site remediation 指污染沉积物挖掘出来运输到其他地方后采用工程措施进行处理，即将水体的内污染源转移走，以防止污染水体。3.4 修复限值 remediation limits 指污染水体沉积物主要环境指标的环境管理目标值。3.5 DB12/4992013 2 限值分级 limitation rating 指根据沉积物污染和危害程度将沉积物限值分级。4 修复限值 4.1 修复限值分为基本项目修复限值和补充项目修复限值 基本项目修复限值为水体修复工程强制性考核指标，补充项目修复限值为选择性考核指标。4.2 污染水体沉积物基本项目修复限值 表1 表 1 污染水体沉积物基本项目修复限值 序号 项目 限值 1 镉,mg/kg 1 2 汞,mg/kg 1 3 砷,mg/kg 20 4 铅,mg/kg 90 5 铬,mg/kg 90 6 铜,mg/kg 200 7 锌,mg/kg 300 8 镍,mg/kg 50 9 总石油烃,mg/kg 1 000 10 有机质,%5 11 总氮,mg/kg 1 500 12 铵态氮,mg/kg 70 13 总磷,mg/kg 400 4.3 污染水体沉积物补充项目修复限值 表2 表 2 污染水体沉积物补充项目修复限值 单位：mg/kg 序号 项目 限值 1 六六六,0.5 2 滴滴涕,1 3 苯,0.1 4 甲苯,1.8 5 乙苯,3.5 6 二甲苯,0.05 7 氯苯,0.8 8 1,4二氯苯,0.09 9 1,2,4-三氯苯,0.02 10 苯乙烯,1 11 苯酚,12 12 邻苯二甲酸酯类,17 DB12/4992013 3 序号 项目 限值 13 多氯联苯类,0.35 14 总多环芳烃类/苯并（a）芘,0.3 15 二噁英类（ngI-TEQ/kg）,100 5 采样与监测 5.1 沉积物采样监测按照HJ 494 执行。5.2 二噁英分析方法按照HJ 77.4执行，二噁英类毒性当量因子见附录A。5.3 沉积物中重金属和有机物分析按照 HJ/T 166 和 HJ/T 350执行。5.4 富营养化指标按照 NY/T 395 执行。5.5 多环芳烃类物质的当量毒性因子见附录C。6 实施与监督 6.1 污染沉积物异位处置参照附录B 执行。6.2 本标准由中新天津生态城管委会环境主管部门负责监督实施。6.3 本标准未尽事宜按国家相关标准执行。表 2（续）DB12/4992013 4 附录A（规范性附录）二噁英类毒性当量因子 表A.1 二噁英类毒性当量因子（TEF）表 序号 项目 缩写 TEF 1 2,3,7,8-四氯二噁英类 2,3,7,8-TCDD 1 2 1,2,3,7,8-五氯二噁英类 1,2,3,7,8-P5CDD 0.5 3 1,2,3,4,7,8-六氯二噁英类 1,2,3,4,7,8-H6CDD 0.1 4 1,2,3,7,8,9-六氯二噁英类 1,2,3,7,8,9-H6CDD 0.1 5 1,2,3,4,6,7,8-七氯二噁英类 1,2,3,4,6,7,8-H7CDD 0.01 6 八氯二噁英类 O8CDD 0.001 7 2,3,7,8-四氯二苯呋喃 2,3,7,8-T4CDF 0.1 8 1,2,3,7,8-五氯二苯呋喃 1,2,3,7,8-P5CDF 0.05 9 2,3,4,7,8-五氯二苯呋喃 2,3,4,7,8-P5CDF 0.5 10 1,2,3,7,8,9-六氯二苯呋喃 1,2,3,7,8,9-H6CDF 0.1 11 1,2,3,4,6,7,8-七氯二苯呋喃 1,2,3,4,6,7,8-H7CDF 0.01 12 八氯二苯呋喃 O8CDF 0.001 DB12/4992013 5 附录B（资料性附录）污染水体沉积物限值分级 表 B.1 污染水体沉积物限值分级 单位：mg/kg B 表 B.1 污染水体沉积物分级 序号 项目 级 级 级 级 1 镉 1 12 22 22 2 汞 1 10 20 20 3 砷 20 55 80 80 4 铅 90 530 600 600 5 铬 90 380 610 610 6 铜 200 1 500 3 000 3 000 7 锌 300 720 1 500 1 500 8 镍 30 210 1 000 1 000 9 六六六 0.5 2 4 4 10 滴滴涕 1 2 4 4 11 苯 0.1 1 13 13 12 甲苯 1.8 130 520 520 13 乙苯 3.5 50 230 230 14 二甲苯 1.8 30 160 160 15 氯苯 0.8-630 630 16 1,4二氯苯 8-240 240 17 1,2,4-三氯苯 0.02-400 400 18 苯乙烯 1-100 100 19 苯酚 12 1 10 10 20 邻苯二甲酸酯类 17-200 200 21 总石油烃类 1 000-5 000 5 000 22 多氯联苯类 0.35-1 1 23 总多环芳烃类/苯并（a）芘 0.3 0.7 1.5 1.5 24 二噁英类（ngI-TEQ/kg）100 400 1 000 1 000 注：级为沉积物安全管理限值；级为低污染沉积物；级为中污染沉积物；级为重污染沉积物。DB12/4992013 6 附录 C（资料性附录）多环芳烃类物质的当量毒性因子 表 C.1 16种多环芳烃类物质的当量毒性因子（TEFs）表 序号 多环芳烃类 当量毒性因子（TEFs）1 苯并（a）芘 1 2 萘 0.001 3 二氢苊 0.001 4 苊 0.001 5 芴 0.001 6 菲 0.001 7 蒽 0.01 8 荧蒽 0.001 9 芘 0.001 10 苯并（a）蒽 0.1 11 屈 0.01 12 苯并（b）荧蒽 0.1 13 苯并（k）荧蒽 0.1 14 茚并（1.2.3-cd）芘 0.1 15 二苯并（a.h）蒽 1 16 苯并g,h,i苝 0.01 C _
