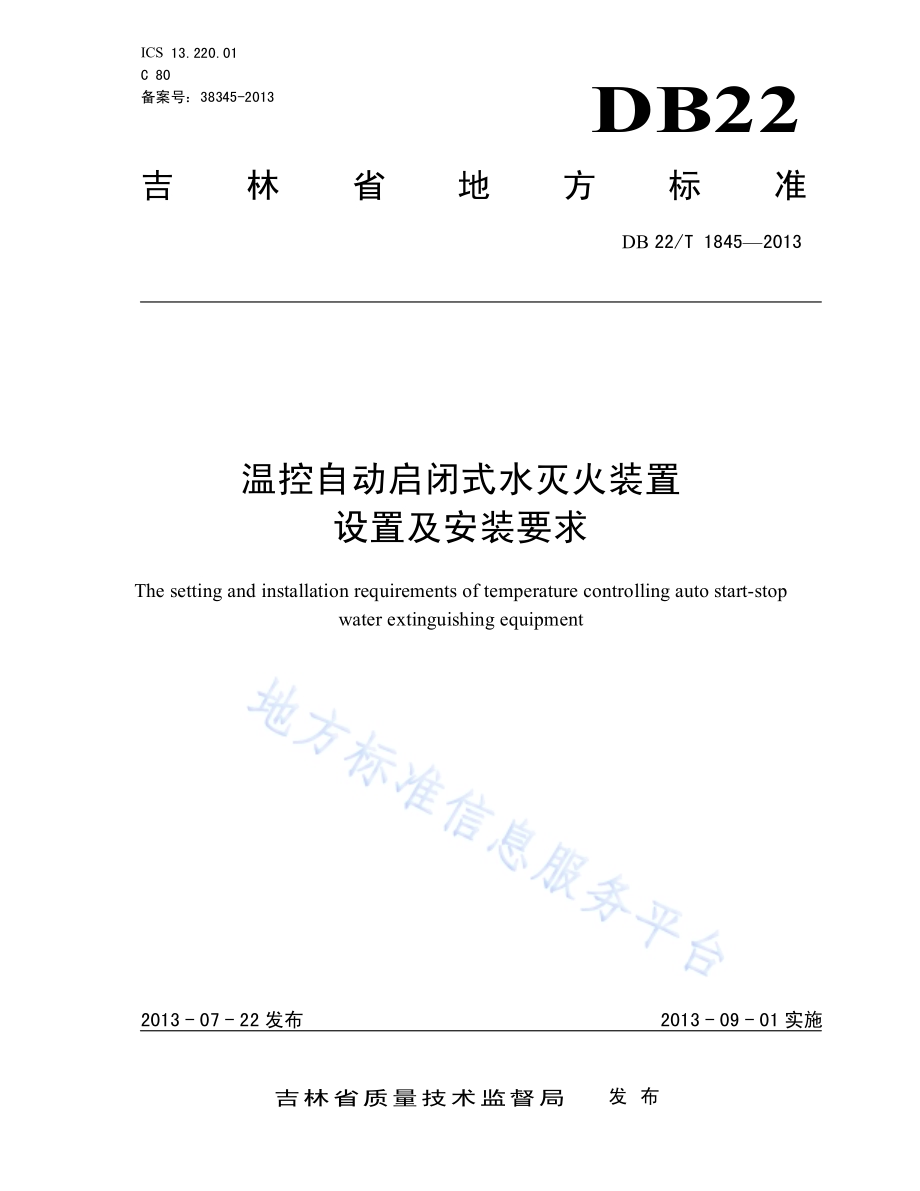

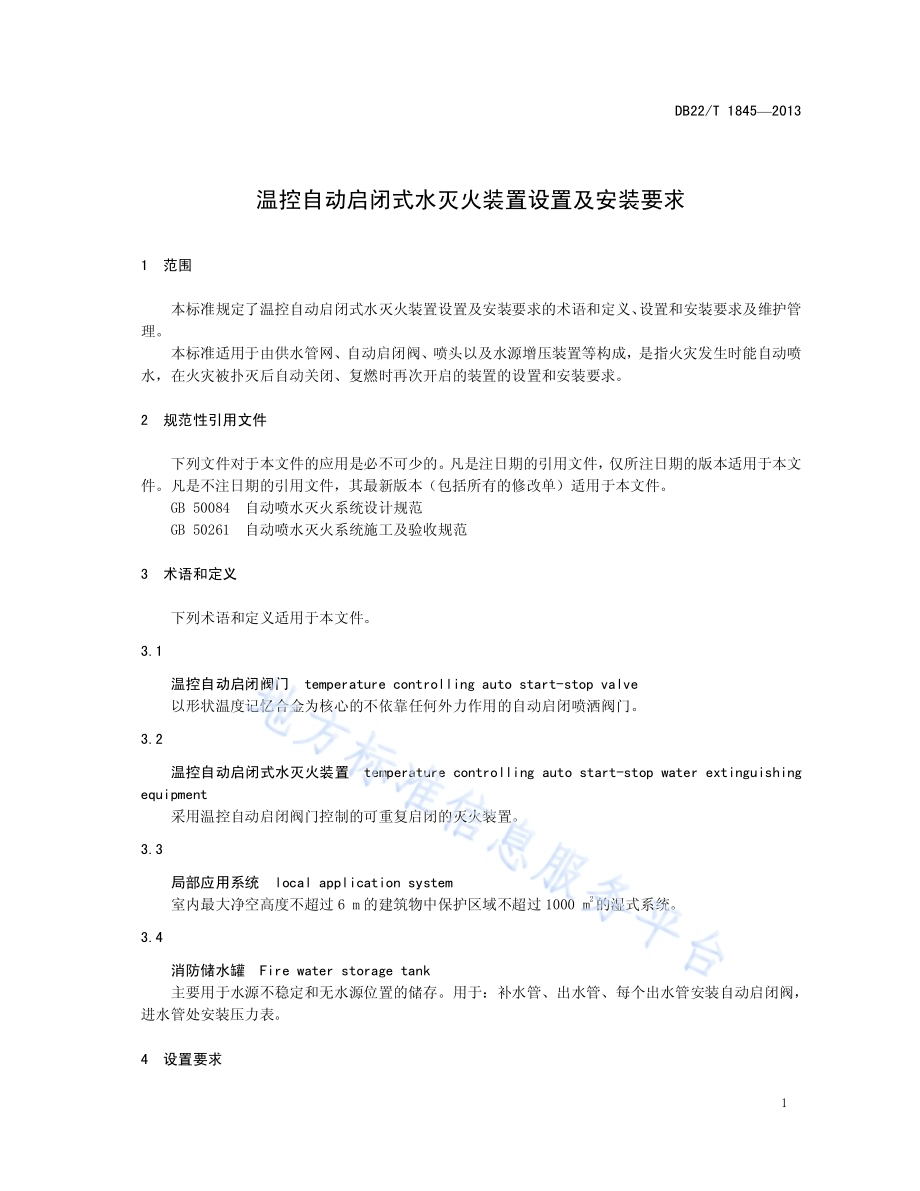

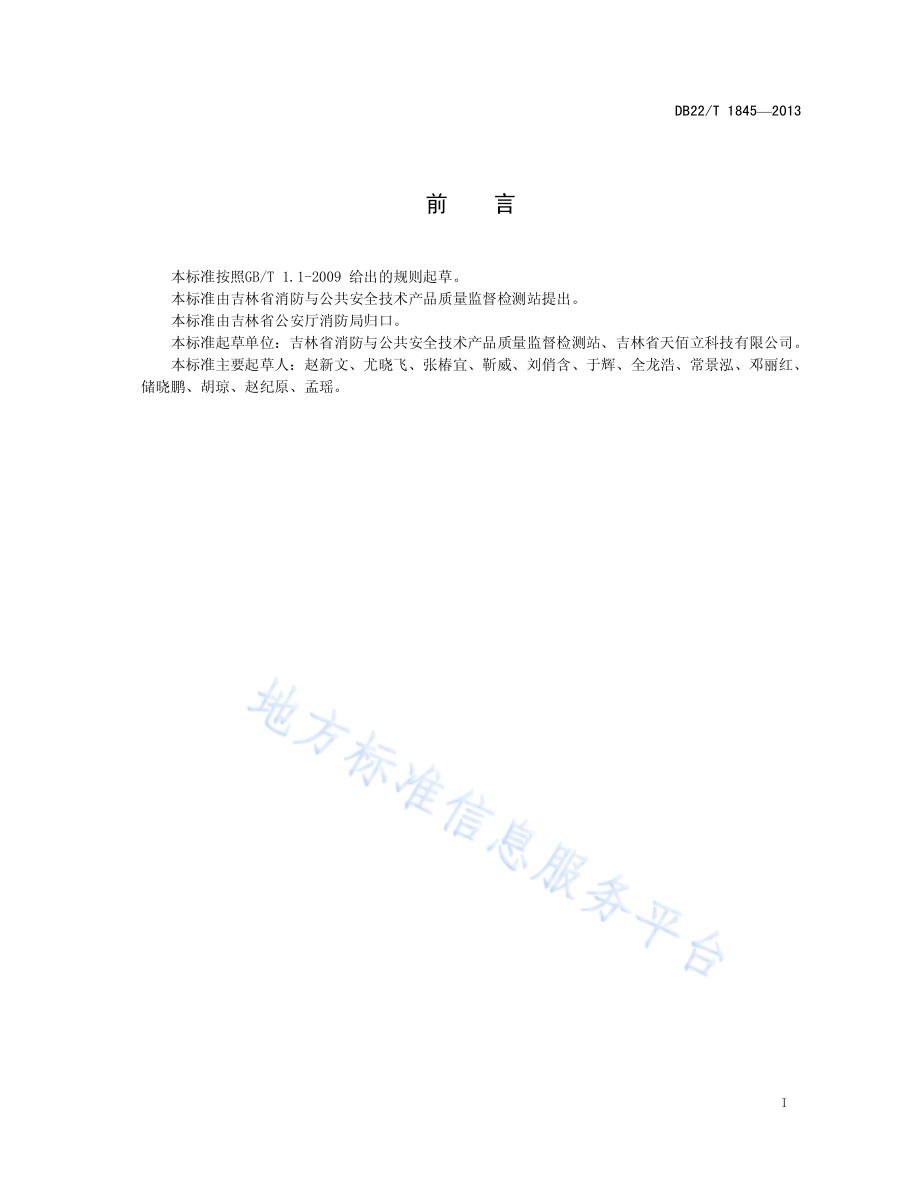

ICS 13.220.01 C 80 备案号：38345-2013 DB22 吉林省 地方标准 DB 22/T 1845 2013 温控自动启闭式水灭火装置 设置及安装要求 The setting and installation requirements of temperature controlling auto start-stop water extinguishing equipment 2013-07-22发布 2013-09-01实施 吉林省质量技术监督局 发布 DB22/T 1845 2013 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林省消防与公共安全技术产品质量监督检测站提出。本标准由吉林省公安厅消防局归口。本标准起草单位：吉林省消防与公共安全技术产品质量监督检测站、吉林省天佰立科技有限公司。本标准主要起草人：赵新文、尤晓飞、张椿宜、靳威、刘俏含、于辉、全龙浩、常景泓、邓丽红、储晓鹏、胡琼、赵纪原、孟瑶。DB22/T 1845 2013 1 温控自动启闭式水灭火装置设置及安装要求 1 范围 本标准规定了温控自动启闭式水 灭火装置设置及 安 装 要 求 的术 语和 定 义、设置和 安 装 要 求及维护管 理。本标准 适用 于由 供 水 管网、自动启闭 阀、喷头以及 水 源增压装置等构成，是指火灾发生时能 自动 喷 水，在火灾被扑灭后 自动 关 闭、复燃时再次开 启的 装置 的 设置和 安 装 要 求。2 规范性引用文件 下列 文 件对 于本文 件 的 应用是必不可少 的。凡是注日期 的 引用 文 件，仅所注日期 的 版 本 适用 于本文 件。凡是不注日期 的 引用 文 件，其最 新 版 本（包括所 有的 修改 单）适用 于本文 件。GB 50084 自动 喷 水 灭火系统设计 规 范 GB 50261 自动 喷 水 灭火系统施工及验收 规 范 3 术语和定义 下列 术 语和 定 义适用 于本文 件。3.1 温控自动启闭阀门 temperature controlling auto start-stop valve 以形状 温 度记忆合金为核心 的 不依靠任何外力作用 的自动启闭 喷 洒 阀 门。3.2 温控自动启闭式水灭火装置 temperature controlling auto start-stop water extinguishing equipment 采 用 温控自动启闭 阀 门 控 制 的 可 重 复 启闭的 灭火装置。3.3 局部应用系统 local application system 室内 最 大净空高 度不 超过 6 m的 建筑物中保 护 区域 不 超过 1000 m2的 湿 式 系统。3.4 消防储水罐 Fire water storage tank 主要 用 于水 源不 稳 定 和 无 水 源 位 置 的储 存。用 于：补 水 管、出水 管、每个 出水 管 安 装 自动启闭 阀，进 水 管 处 安 装压力 表。4 设置要求 DB22/T 1845 2013 2 4.1 设置场所 下列 场 所 宜安 装 温控自动启闭式水 灭火装置：a)适用 温 度为 4 280 的 场 所；b)临 时 性 人 员聚集场 所 或 水 幕 装置 的安 装设置；c)常温 下 易 于 挥 发 的 化学 产品 液体 储 罐冷却；d)建筑物 管 道井；e)小 于 30人 床 位的 养老院、幼儿园、旅店；f)小 于 200 m2的 无 人 看 管 库房、机房；g)公 路隧道；h)其 他 宜 设置 的 场 所。4.2 灭火能力 火 情 发生时，应能 达到中 度 危险 等 级 灭火能力。灭火 参数 应 符 合 表 1的规定。表 1 K值 喷水强度 L/m2 min 喷头工作压力 MPa 单 只 喷头最 大保 护 面积 m2 80 5 0.1 10 114 5 0.04 13 4.3 选型 可 根据需 要 选 用以下 类型 的温控自动启闭式水 灭火装置：a)开 式水 幕 和 水 雾 装置；b)局 部 应用装置。5 安装要求 5.1 一般要求 装置 安 装应 有安 装 示意图,并 应 符 合 GB 50261的要 求。5.2 安装位置 5.2.1 温控自动启闭 阀为 闭式，安 装喷头为开 式，每个 温控自动启闭 阀 门 可 带 动的 喷头 数 量 最 多 为 6只 开 式 喷头，每只 开 式 喷头 流 量 系 数 不 小 于 K80；喷 洒 方向、高 度及喷 洒 形 式，应 根据 现 场情 况 和 要 求安 装，但 要 充分考虑 水 压 参数；常温 下 易 于 挥 发 的 化学 产品 液体 储 罐冷却，可 根据 实际 情 况确 定 喷头 数量。5.2.2 温控自动启闭 阀 门 的安 装可以靠 近 喷头 也 可以 与 喷头 有 一 定 距离，但 应 安 装在最 容 易 检测温 度的 地方；温控自动启闭 阀 门 的 热敏感 应 部 分 及喷头，应外 露 在 吊顶 下 方。5.2.3 喷头 的 选 用，可以 根据 不 同 的 设置 场 所和 安 装 的位 置 选 择 不 同 的 喷头，吊顶 应 采 用下 垂 型 喷头，裸 空 吊顶 应 采 用 直 立 型 喷头。5.2.4 喷头应 均匀分布，完 全 喷 洒空 间平 面，喷头不应被 障碍 物 阻挡。DB22/T 1845 2013 3 5.2.5 连通各 个房 间 的 走廊、疏散通 道 宽 度 大 于 1m，长 度 大 于 14 m的，应 每 10 m设置 水 幕 式温控自 动启闭水 灭火装置不少 于 2组，以 阻断 火 势通 过 走廊、疏散通 道 蔓延。水 幕 装置应 符 合 GB 50084的要 求。5.2.6 安 装 位 置应 考虑 冷 热 源等 干扰因素。5.3 安装方式 串联 或并 联方 式。5.4 供水 5.4.1 应 确 保 一 路 可靠 的 供 水，可 采 用 市政 管网供 水、水 池循环 供 水 或室 外 消 火 栓 供 水，也 可 将 装置 连接 于消防储水 罐。5.4.2 市政 供 水的 管 径 不应 小 于 100 mm。5.4.3 供 水 管网压力 低 于 0.1 MPa时，应设置管 道 增压 泵，增压 泵 不能用 于 其 它 设 备 增压，增压 泵受 与 管网 干线连接 的水 流 开关 控 制。5.5 管道与附件 5.5.1 配 水 管 道 上 不应设置其 他 用 水 设施。5.5.2 配 水 管 道 可 采 用 内 外 壁热镀锌钢 管 或 复合 铜塑、钢塑、铝塑材 质的 管 材 并 考虑 防 冻措 施。装置 管 道 安 装应 采 用 螺纹 或 沟槽 式 管件（卡箍）连接。5.5.3 装置最不 利点 应设置 末端放 水 阀和压力 表。5.5.4 室内 配 水 管不应 小 于 25 mm，管 路 可以 配 置在 吊顶 内。5.5.5 装置最 高 点 宜 加 设 自动 排气 装置。5.5.6 管 道 安 装后应 进 行 水 压 试 验和 冲洗，水 压 试 验压力不应 低 于 0.5 MPa。5.5.7 采 用 消防储水 罐 作为 水 源供 水的 设施，可以 采 用 快速插 接 件和金 属软 管 连接。5.6 安装质量 安 装 质量 应 满足 以下 要 求：a)安 装时装置 零 部 件应 固 定 牢固；b)管 道无 泄漏；c)阀 体 安 装 完 毕 根据 标 识左右旋转 连接 器，用以 判 断 系统 内 流 量，压力是 否正 常；d)安 装验收 前，应 安 装 温 度 执行器，温 度 执行器 应 有温 度 准 确 标 识；e)安 装 竣 工后，应对装置 进 行调试，并 能 满足使 用 要 求。6 维护与管理 6.1 维护 与 管理应 符 合 GB 50261的要 求。6.2 装置 的 维护 须 由 生 产单位 或 授权 单位 进 行。6.3 固 定 场 所，装置应 每 年 进 行 一 次维护。6.4 维护 内 容：a)检 查 装置设施、配 件 齐 全 性、完 好 性；b)检 查 装置 水 压是 否 符 合 要 求；c)检 查 供 水 管 道 是 否渗漏。6.5 管理应 符 合下列 要 求：DB22/T 1845 2013 4 a)使 用 单位 负责 日 常 管理，应 每 月至 少对装置 检 查 一 次，并 形成记 录；b)使 用 单位 必 须 库存 备 用 品，温控自动启闭 阀 门 备 用 数 量 不应 低 于 总 数 量的 3%,并 不 得 低 于 5件。其 他 设 备也 应 有 备 用 品，备 用 数 量 不应 低 于 1%；c)如 安 装 有 管 道 增压 泵，则 应 每 季 度 启动 一 次，验 证 水 泵 电 源供 电 和 水 泵 供 水 情 况。_
