液氨使用与储存安全技术规范DB11／T 1014-2013.pdf

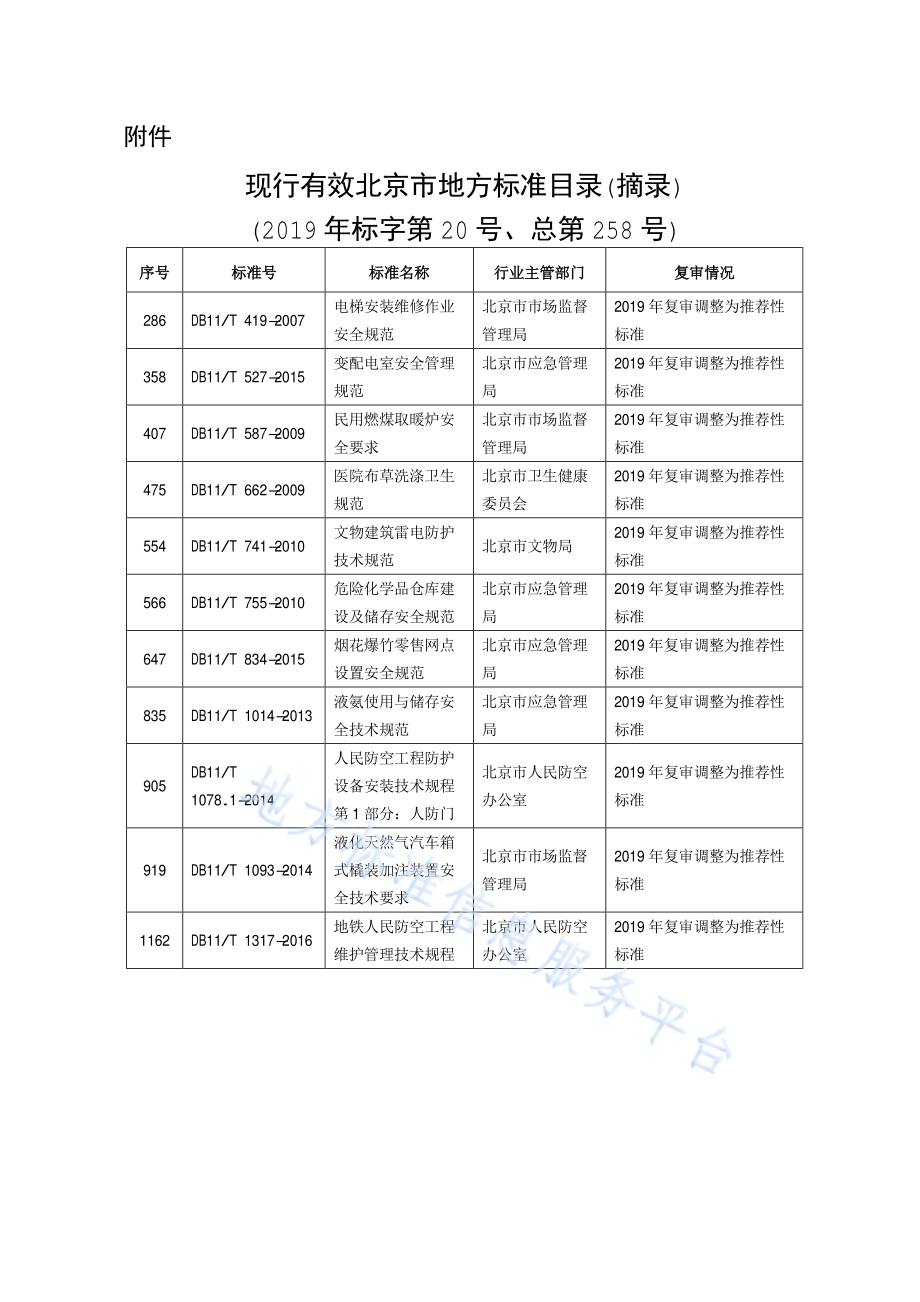

附件 现行有效北京市地方标准目录(摘录)(2019年标字第 20号、总第 258号)序号 标准号 标准名称 行业主管部门 复审情况 286 DB11/T 419-2007 电梯安装维修作业安全规范 北京市市场监督管理局 2019年复审调整为推荐性标准 358 DB11/T 527-2015 变配电室安全管理规范 北京市应急管理局 2019年复审调整为推荐性标准 407 DB11/T 587-2009 民用燃煤取暖炉安全要求 北京市市场监督管理局 2019年复审调整为推荐性标准 475 DB11/T 662-2009 医院布草洗涤卫生规范 北京市卫生健康委员会 2019年复审调整为推荐性标准 554 DB11/T 741-2010 文物建筑雷电防护技术规范 北京市文物局 2019年复审调整为推荐性标准 566 DB11/T 755-2010 危险化学品仓库建设及储存安全规范 北京市应急管理局 2019年复审调整为推荐性标准 647 DB11/T 834-2015 烟花爆竹零售网点设置安全规范 北京市应急管理局 2019年复审调整为推荐性标准 835 DB11/T 1014-2013 液氨使用与储存安全技术规范 北京市应急管理局 2019年复审调整为推荐性标准 905 DB11/T 1078.1-2014 人民防空工程防护设备安装技术规程 第 1部分：人防 门 北京市人民防空办公室 2019年复审调整为推荐性标准 919 DB11/T 1093-2014 液化天然气汽车箱式橇装 加注装置安全技术要求 北京市市场监督管理局 2019年复审调整为推荐性标准 1162 DB11/T 1317-2016 地铁人民防空工程维护管理技术规程 北京市人民防空办公室 2019年复审调整为推荐性标准 ICS 13.300 G 09 备案号：40011-2014 DB11 北京市地方标准 DB11/1014 2013 液氨使用与储存安全技术规范 Safety technical specification for use and storage of liquid ammonia 2013-11-01发布 2014-02-01实施 北京市质量技术监督局 发布 DB11/1014 2013 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 一般要求.2 表 1 垫片选用.4 5 液氨场所安全要求.5 DB11/1014 2013 II 前 言 本标准 4.1.2、4.4.2.5、4.5.1.1为强制性条款，其余为推荐性条款。本标准按照 GB/T 1.1 2009 给出的规则起草。本标准由北京市安全生产监督管理局提出并归口。本标准由北京市安全生产监督管理局组织实施。本标准起草单位：北京市劳动保护科学研究所。本标准主要起草人：赵明、吴芳谷、唐仕川、张杰、孙大琪、丁永华、张璞、唐振强、范永胜、赵瑞 霞、李静、李洁DB11/1014 2013 1 液氨使用与储存安全技术规范 1 范围 本标准规定 了 液氨 使 用 与储存 的一般要求和液氨场所安全要求。本标准 适 用 于 本市液氨的 使 用 与储存。2 规范性引用文件 下列 文件 对 本文件的 应 用 是必不可少 的，凡是注日期 的引用文件，仅注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括 所 有 的 修改 单）适 用 于 本文件。GB 2894 安全标 志及其使 用 导 则 GB 12158 防止静电事故通 用 导 则 GB l6804 气瓶警示 标 签 GB 18218 危险化 学 品重 大 危险源辨识 GB 28009 冷库 安全规 程 GB 50016 建筑设计防火 规范 GB 50057 建筑物防雷设计 规范 GB 50072 冷库设计 规范 GB 50140 建筑灭火器配置设计 规范 GB 50493 石油化工可燃气体 和 有毒气体检测报警设计 规范 AQ/T 9002 生产 经营 单位安全生产 事故应急预案编制导 则 DB11/T 384（所 有部分）图像信息 管理 系 统技 术规范 JB/T 7658.12 制冷 装 置 用 辅助 设 备 第 12部分：紧 急 泄 氨 器 TSG D0001 压力 管 道 安全 技 术监 察 规 程-工 业 管 道 TSG R0005 移 动 式压力容 器 安全 技 术监 察 规 程 TSG R7001 压力容 器 定 期检 验 规则 3 术语和定义 下列 术语和定义 适 用本文件。3.1 液氨场所 liquid ammonia space 液氨 钢 瓶储存 区 和 储 罐区、装卸区、用氨 厂房 的 统称。3.2 储罐区 storage tank district DB11/1014 2013 2 由一 个或若干个 储存 液氨的 储 罐 组 成 的 相 对 独立区域。3.3 钢瓶储存区 steel cylinder storage district 储存 若干个 液氨 钢 瓶 的 相 对 独立区域，包括 液氨 钢 瓶储存 仓 库 和 棚 库。3.4 现场处置方案 on-site disposal program 针 对 具 体 的 装 置、场所 或 设 施、岗 位所 制 定的 应急 处 置 措 施。3.5 用氨厂房 ammonia plant 在 生产 工 艺或 系 统中 使 用液氨 以 及 充装 液氨的 车间，包括 氨 制冷 机房、充装间、用氨生产 车间 和 冷库库 房等。3.6 冷库库房 cold storehouse 冷库建筑物 主 体及 为 其 服务 的 楼梯间、电 梯、穿堂等附属房间。3.7 氨制冷机房 ammonia refrigeration machine room 氨 制冷 机 器 间 和 设 备间 的 总称。3.8 机器间 machine room 安 装 氨 制冷 压缩机 的 房间。3.9 设备间 equipment room 安 装 氨 制冷 辅助 设 备 的 房间。4 一般要求 4.1 设施建设 4.1.1 液氨场所 宜布 置 在企业厂区边缘地带，并位 于 企业 全 年 最 小频率风向 的 上风侧。4.1.2 液氨场所 应与 生 活区、办公区 分 开布 置。4.1.3 用氨 厂房、液氨 钢 瓶储存 仓 库、罐区 与建筑物 的 防火 间距 应 符合 GB 50016中 的 火 灾 危险 性 乙类场所 与建筑物 的 防火 间距 的要求，且 液氨 钢 瓶储存 仓 库、氨 制冷 机房、充装间 的 耐 火 等级 不应 低 于 二级。DB11/1014 2013 3 4.1.4 用氨 厂房 的安全 疏散 应 符合 GB 50016的 有 关 要求。4.1.5 冷库设计、建 造、运 行、检修 维 护和 运 营 管理 等，应 符合 GB 50072和 GB 28009的 有 关 要求。4.1.6 液氨场所的 特种 设 备 应 符合 特种 设 备 生产（包括设计、制 造、安 装、改 造、修 理）、经营、使 用、检 验、检测 相关 法 规的要求。4.2 人员管理 4.2.1 企业 的主要 负责 人、安全生产管理人 员 和 特种作 业 人 员 应 持证 上岗。其 他从 业 人 员 应 接受 安全培训，未 经 安全生产 培训 合 格 的 从 业 人 员，不 得 上岗 作 业。4.2.2 企业 应配 备 至 少 1名 在 班 液氨 岗 位安全生产管理人 员，负责 液氨场所的安全生产管理 工 作。冷库 企业 的液氨 岗 位安全生产管理人 员 应 具备“制冷设 备 维 修工”或“制冷工”三 级以上（含三 级）的 职 业 资格。4.2.3 企业 应配 备 持证 的 特种 设 备 安全管理人 员 和 操作 人 员。4.3 制度管理 4.3.1 企业 应建 立 健 全安全生产规 章 制 度 和 相关 操作 规 程。4.3.2 安全生产规 章 制 度至 少应包括 以 下 内 容：a)安全生产 责任 制 度；b)安全生产 例会 制 度；c)安全生产 教育 和 培训 制 度；d)安全 检 查 管理 制 度；e)设 备 设 施（含特种 设 备）安全管理 制 度；f)检 维 修 管理 制 度；g)生产安全 事故 隐患排查治 理 制 度；h)灭火器 材、防 护 器 材、劳保用 品配 备 和管理 制 度；i)作 业 环境 氨 浓度 检测制 度；j)用 电 管理 制 度；k)安全 作 业 管理 制 度；l)安全 费 用 投入 保 障 制 度；m)安全生产 奖励 和 惩罚 制 度；n)应急 管理 制 度；o)生产安全 事故报 告 和 调查 处 理 制 度。4.3.3 安全生产规 章 制 度、安全 操作 规 程 的 评审 和 修 订周 期不 超过 3年，发 生 重 大 变更 应及 时 修 订。DB11/1014 2013 4 4.3.4 企业 应 按照 AQ/T 9002的要求 制 定液氨 事故 专项 应急预案 和 特种 设 备 事故 专项 应急预案，并 制定 预案 演练 计 划。每 年 至 少 组织一 次综 合 应急预案 演练 或 专项 应急预案 演练。构 成 重 大 危险源 的，每半年 至 少 组织一 次现 场 处 置 方 案应急 演练。4.3.5 企业宜 建 立 职 业 健康 安全管理 体系。4.4 设备设施要求 4.4.1 设备 4.4.1.1 液氨场所 应设置 风向 标。风向 标 应设 在 液氨场所 内 人 员 容 易看到 的 高 处。4.4.1.2 企业 应 针 对 漏 氨 重 点 部 位，特别 是 管 道 法兰、阀门法兰 和 设 备 法兰 等，制 定 检修 维 护 计 划，并 建 立相 应 记录。记录 中 应 明 确 检 查 部 位、方法、人 员、周 期 等 内 容。4.4.1.3 企业 应 依法 办 理 压力容 器 和 压力 管 道等 特种 设 备 的 使 用 登 记，并 取 得 有 效 期 内 的 检 验合 格 报 告。4.4.1.4 液氨管 道 系 统 用 阀门 应 选用 具 有制 造 资格 的单位生产的氨 专 用 阀门，当 使 用 灰铸铁 材 料 液氨阀门，其适 用的 公称压力 不 得 大 于 1.0 MPa，使 用 温 度 不 得 低 于-10。法兰 垫片的选用 应 符合 表 1的 要求。表 1 垫片选用 介质 法兰 公称压力 Mpa 工 作 温 度 法兰 型 式 垫片 材 料 液氨 2.5 150 平焊（凹凸）中压 橡胶 石 棉板 石 墨金 属 骨架（10、0Cr13）对 焊（凹凸）4.4.1.5 液氨场所 应设置 明 显 的安全标 志，安全标 志 的 设置与使 用 应 符合 GB 2894的 有 关 要求。4.4.1.6 液氨场所 应设置 公 告 栏，公布 有 关 职 业 病 防 治 的规 章 制 度、操作 规 程、职 业 病 危 害 事故应急救援 措 施和 工 作 场所 职 业 病 危 害因素 检测 结果。4.4.1.7 液氨场所的 控 制 室 或 值 班 室 应配 备 有 效 的 应急通 讯 器 材 和 应急 抢 修防 爆 工 具。4.4.1.8 液氨场所 配置 的 灭火器 数量 和 类 型 应 符合 GB 50140的 有 关 要求，并 确 保 灭火器 在 有 效 期 内。4.4.1.9 液氨场所 应设置 符合 GB 50057规定的 防雷 装 置。非 冷库 液氨场所的液氨 储 罐、充装 系 统 管道、阀门 等 金 属 设 备 设 施 应设置 符合 GB 12158规定的 防静电 装 置。防雷防静电 装 置应 定 期检 验，并 具 有有 效 期 内 的 检测 合 格 报 告。检测报 告 存 档 备 查。4.4.2 设施 4.4.2.1 企业 应设置对事故 状态 下 泄 漏 的液氨和 消 防 废水进 行 收集 与储存 的 事故储存设 施，包括事故应急 池、备 用 输转 罐、罐区 围 堤 或装 置 围 堰 等。4.4.2.2 事故储存设 施 有 效 容 积 应 根据 发 生 事故 的 设 备 及系 统容 量、事故 时 消 防 用 水量 及可 能进 入 事 故储存设 施的 降水量 等 因素 综 合 确 定。4.4.2.3 事故储存设 施 有 效 容 积 不 符合 要求 且 因 现 有 场 地 所 限 不 能 设置 或 扩 建事故应急 池 的，应 采取临 时构 筑 围 堤 或 其 他 收 容泄 漏 的液氨和 事故 废水 的 应急 措 施，并 经 处 理 达 标 后 排 放。4.4.2.4 应 按照 GB 18218对 企业 内 液氨 储存、装卸 和 使 用 装 置、设 施 或 者 场所 进 行 重 大 危险源辨识，并 记录 辨识 过 程与 结果。对辨识 为 重 大 危险源 的液氨 储存、装卸 和 使 用 装 置、设 施 或 者 场所的安全 评 估、登 记 建 档、备 案、核销 工 作 应 按照 国家 有 关 管理 办 法 执 行。4.4.2.5 构 成 重 大 危险源 的液氨 储存、装卸 和 使 用 装 置 或 设 施 应配 备 温 度、压力、液位 等 信息 的 不 间断采集 和监 测系 统，并 应设置 压力 和液位 超 限 报警 装 置。系 统 应 具备 信息 远传、连续 记录、信息存储 等功能，记录 的 电 子数据 的保 存 时 间 不少于 30天。DB11/1014 2013 5 4.5 监控系统要求 4.5.1 报警 仪 4.5.1.1 罐区 和液氨 输送泵 区、钢 瓶储存（使 用、装卸）区、氨 制冷 机 器 间 和 设 备间、调 节站 间、充装间、用氨生产 车间 应设置 固 定 式 氨 气体 浓度 报警 仪。4.5.1.2 氨 气体 浓度 报警 仪 设置应 符合 GB 50493的 有 关 要求。4.5.1.3 液氨 钢 瓶储存 仓 库、氨 制冷 机房、充装间、用氨生产 车间 的氨 气体 浓度 报警 仪 应与 相 应 的 事 故 排 风机 联锁，并保 证排 风机 的 可 靠 供 电。4.5.1.4 氨 气体 浓度 报警 仪 应 具 有 生产 厂 家 的 检 验 报 告 和产 品 合 格证。应 委托 生产 厂 家进 行 报警 仪 的 校 验。校 验 周 期不应 超过 一 年，并 应检 定 合 格。检 定 报 告 存 档 备 查。4.5.2 视频 监控 液氨场所 应设置 视 频 监 控 报警系 统。视 频 监 控 报警系 统 应 符合 DB 11/T 384的 有 关 要求。4.5.3 信 号 传输 泄 漏 报警与 视 频 监 控 报警 等 信 号 应 传输 至 本单位的 控 制 室，安全监 控 信 号 应 满足异 地 调 用 需 要。4.6 人员 防护 4.6.1 液氨场所 应配 备 日 常 检 维 修 作 业 所 需 的 有 效 的 防 护 器 具，至 少应包括 过 滤 式 防毒 面 具（配 氨 气专 用 滤 毒 罐）、橡胶 手套、胶 靴、化 学安全 防 护 眼镜，防 护 器 具 应 满足 在岗 人 员 一人一 具。4.6.2 液氨场所 应配 备 事故应急工 作 所 需 的 有 效 的 防 护 器 具，至 少应包括 正 压式 空 气 呼吸 器、隔离 式 防 护 服，其 中 正 压式 空 气 呼吸 器应 至 少配 备 两套。构 成 重 大 危险源 的液氨场所 尚 应配 备 长 管 式 防毒 面 具、重 型 防 护 服。4.6.3 日 常 检 维 修防 护 器 具 与事故应急防 护 器 具 应分 开 放 置，并 有 专 人 负责 保管，定 期 校 验 和 维 护。4.6.4 液氨场所 应设置 洗眼 器、淋洗 器 等 防 护 设 施。4.6.5 液氨场所 应配 备在 保 质 期 内 的 酸 性 饮 料 或 食醋、2%硼酸溶 液、生理 盐 水 等 应急 抢救 物品。5 液氨场所安全要求 5.1 制冷系统场所 5.1.1 氨 制冷 机房 的 控 制 室 或 操作 人 员 值 班 室 应与 机 器 间 隔 开。控 制 室 或 操作 人 员 值 班 室 应设 固 定 密 封观 察 窗。观 察 窗 的位 置应 便 于 室 内 人 员 巡视 氨 制冷 机房 设 备运 转 情况，且 确 保 24h有 人 值 守。控 制 室 或 操作 人 员 值 班 室 宜 设置 独立 的安全出口。5.1.2 变 配电 所 与 氨 制冷 机房 的 机 器 间 贴邻共 用的 隔墙 应 为 防火 墙。该墙 上 只允许 穿 过 与配电 室 有 关 的管 道、沟 道，穿 过 部 位 周 围 应 采 用 非 燃 材 料 严密封塞。5.1.3 氨 制冷 机房 和 变 配电 所的 门、窗 应 采 用 平 开 门 并 向 外 开 启。5.1.4 氨 制冷 机房、配电 室 和 控 制 室 之 间 连 通 的 门 均 应 为乙级 防火 门。DB11/1014 2013 6 5.1.5 氨 制冷 机房 应设置事故 排 风机，事故 排 风 量 应 按 183m3/(m2 h)进 行 计 算 确 定，且 最 小 排 风 量 不 应 小 于 34000 m3/h。事故 排 风机 的 电 机 应 选用 防 爆型，排 风 口 应 位 于 侧 墙 高 处或 屋顶。在 控 制 室 排 风机控 制 柜 上 和 制冷 机房 门 口 外墙 上 应 安 装 人 工 启停 控 制 按 钮，并 应设事故电源 供 电。5.1.6 氨 制冷 机房 门 口 外 侧 便 于 操作 的位 置，应设置 切 断 氨 压缩机 电源 和氨 泵 电源 的 事故 总开关。5.1.7 冷库库 房 外 部、氨 制冷 机房 外 部应设置 消 火 栓，并 配 备移 动 式 喷雾 水 枪。冷库库 房 内 应设应急照明 与 呼叫 报警 装 置。5.1.8 氨 制冷 机房 的照明 设 施 应 选用 防 爆型。氨 制冷 机房 和 配电 室 应设置 蓄 电 池 防 爆型 应急 照明 灯 具，应急 照明 持 续 时 间 不应 小 于 30min。5.1.9 低压 循 环 贮 液 器、氨液 分 离 器 和 中间 冷 却 器应设 高 液位 报警 装 置，报警信 号 应 引 至 控 制 室。5.1.10 氨 制冷 机房 内 的 储 氨 器 上 方 宜 设置 固 定 消 防 水 喷淋 系 统，喷淋 范围 内 不 宜 设置 无 防 潮 设 施的 电器设 备。5.1.11 制冷系 统宜装 设 紧 急 泄 氨 器，紧 急 泄 氨 器设计应 符合 JB/T 7658.12的 有 关 要求。5.1.12 冷 凝 器、贮 液 器、排 液 器、低压 循 环 桶、中间 冷 却 器 等附属 制冷设 备，均 应 安 装 安全 阀，并定期 校 验，确 保 达 到 整 定 压力 时 安全 阀 能 自 动 开 启。5.1.13 安全 阀 应设置 泄压 管，制冷系 统 的安全 总泄压 管出口 应 高 于 周 围 50m内 最 高 建筑物（冷库 除外）的 屋脊 5m，并 应 采取 防止雷 击、防止 雨 水 和 杂 物 落 入 泄压 管 内 措 施。5.1.14 制冷设 备 和管 道 的 刷漆颜色 应 符合 GB 50072的 有 关 规定，并 对 管 内 介质 流 向 作 出明 显 标 志。5.2 充装 场所 5.2.1 气瓶 充装 站 应 取 得 气瓶 充装 资 质，只 能 充装 自 有 或 托 管并 且 已 办 理 使 用 登 记 的 气瓶，不 得 为 任 何 其 他 单位和 个 人 充装 气瓶。5.2.2 气瓶 充装 系 数 不 大 于 0.53kg/L，充装 应设置防止气瓶 超 装 的 报警 装 置。5.2.3 充装 场所的照明 设 施 应 选用 防 爆型，并 设置 蓄 电 池 防 爆型 应急 照明 灯 具，应急 照明 持 续 时 间 不 应 小 于 30min。5.2.4 液氨 罐车装卸宜 采 用 金 属 万 向 管 道充装 系 统。液氨 装卸 用管 应 符合 TSG R0005的 有 关 要求。5.3 钢瓶储存区 5.3.1 钢 瓶应配 备 完好 的 瓶 帽、防 震圈 等附 件。钢 瓶 立式 放 置 时 应 采取 防止 钢 瓶 倾倒 的 措 施。5.3.2 气瓶 颜色 标 志应 符合 表 2的要求。表 2 气 瓶 颜色 标 志 气体 名 称 瓶 色 字样 字 色 氨 淡黄 液 化 氨 黑 5.3.3 气瓶 上 应 粘 贴 警示 标 签，警示 标 签 的 式 样 及应 用 应 符合 GB l6804的规定。5.3.4 钢 瓶应存 放 于 阴凉、通 风、干 燥 的 库 房或 有 棚 的 平 台 上。钢 瓶储存 区 应 按实 瓶 区、空 瓶 区 分 别 布 置 并 有 明 显 标 志，不 得 与 卤 素、酸 类、强 氧 化 剂 等 禁忌 物 料 混 合 贮 存。DB11/1014 2013 7 5.3.5 实 瓶 区宜 设置 固 定 消 防 水 喷淋 系 统。钢 瓶储存 区 外 部应设置 消 火 栓，并 配 备移 动 式 喷雾 水 枪。喷淋 与 水 雾喷 射 范围 应 能 满足 覆盖 实 瓶 区。5.3.6 钢 瓶储存 区宜 设置可 容 纳 泄 漏 钢 瓶 的 事故 吸 收水池。5.4 储罐区 5.4.1 储 罐 的 储存系 数 不应 大 于 0.8。5.4.2 储 罐 应设 液位 计、压力 表和安全 阀 等 安全 附 件，且 应 定 期 校 验。低 温 储 罐 尚 应设 温 度 指 示 仪。5.4.3 室 外 储 罐 应设置防止 阳光直射 的 遮阳 棚。5.4.4 室 外 储 罐 应设置 固 定 消 防 水 喷淋 系 统。室 外 储 罐区 外 部应设置 消 火 栓，并 配 备移 动 式 喷雾 水 枪。构 成 重 大 危险源 的 储 罐区 尚 应设置 具 有 水 雾喷 射 功能 的 消 防 水 炮。喷淋 与 水 雾喷 射 范围 应 能 满足 覆盖 所有可 能 漏 氨的 部 位，特别 是 管 道 法兰、阀门法兰 和 设 备 法兰 等 连 接 密封 部 位。5.4.5 构 成 重 大 危险源 的 储 罐 进 出液管 线 宜 设置 双 切 断 阀，其 中 出液管 线 的一 只切 断 阀 宜为具 有 远 程 控 制 功能 的 紧 急 切 断 阀。5.4.6 室 外 储 罐区 四 周 应设置 闭 合 的 不燃 烧 实 体 围 堤，围 堤 内 区域 应 做 防 渗 处 理。围 堤 的 有 效 容 量 不应 小 于其 中 最 大 储 罐 的 容 量。室 外 低 温 储 罐 围 堤 内 有 效 容 积 应 为 一 个 最 大 储 罐容 积 60%。5.4.7 室 外 储 罐区 应设置 消 防 车道，构 成 重 大 危险源 的 罐区宜 设置 环 形 消 防 车道。消 防 车道 的 路 面 宽度 不应 小 于 4m。_
