LED 植物生长灯技术规范DB35／T 1563-2016.pdf

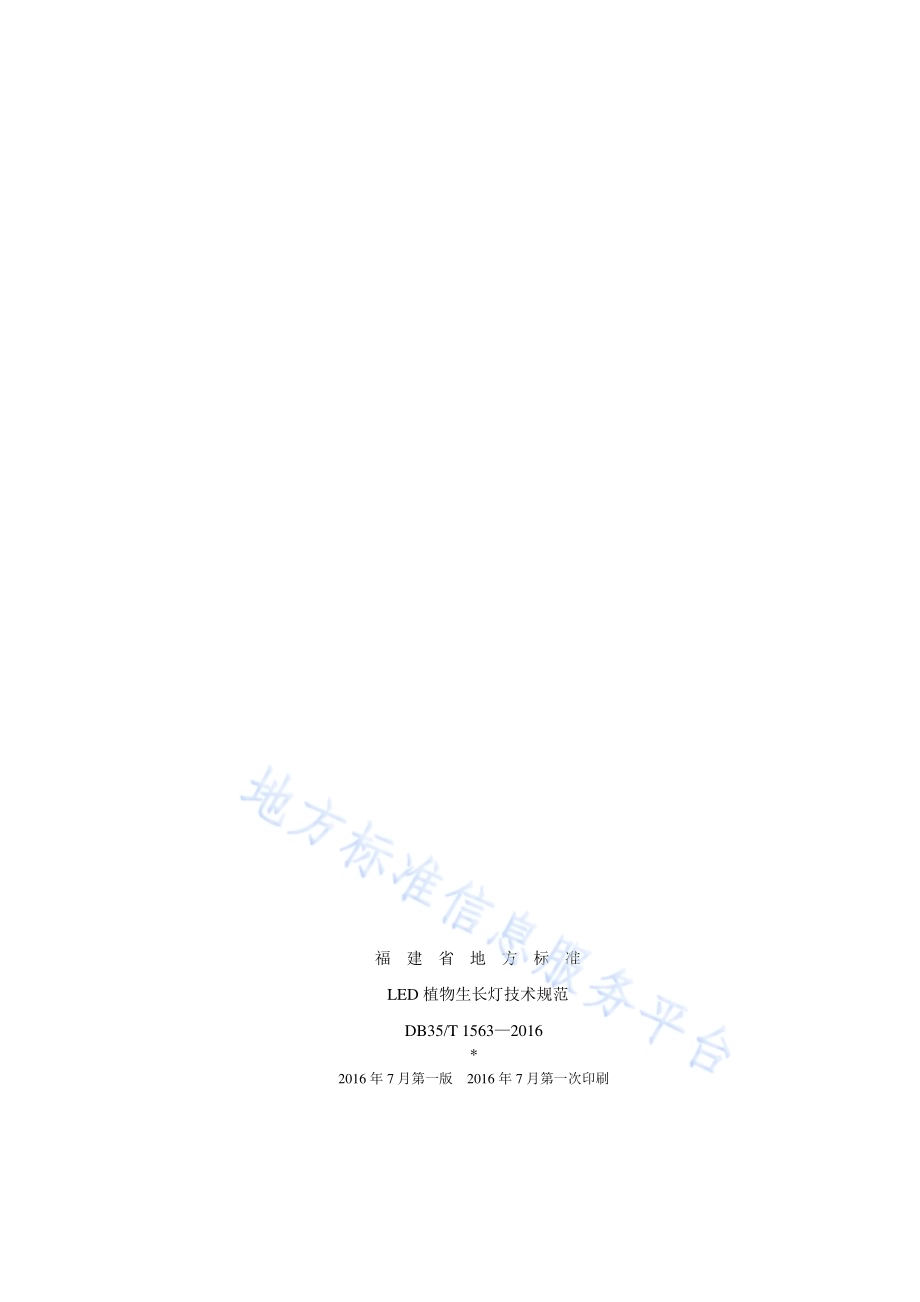

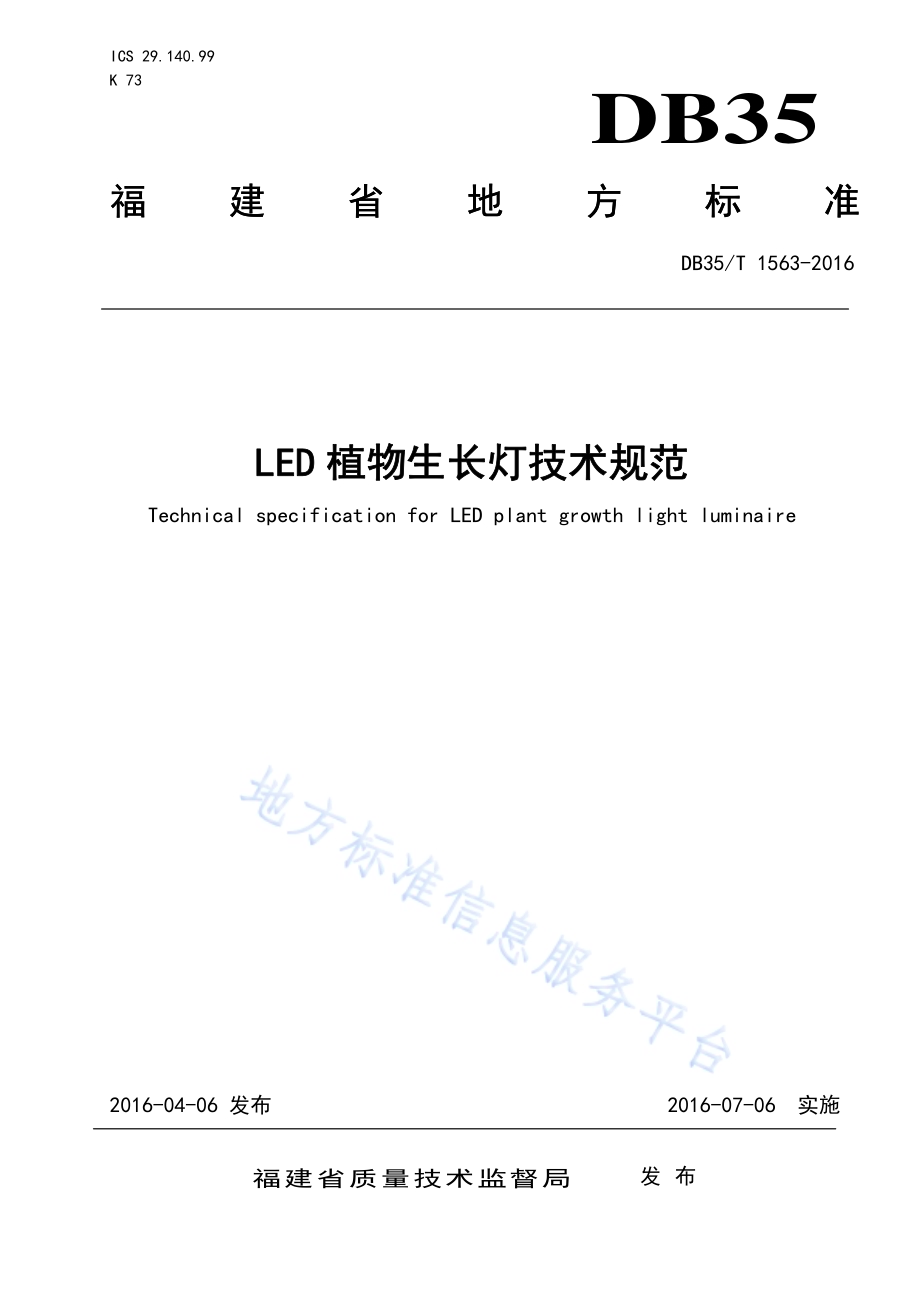

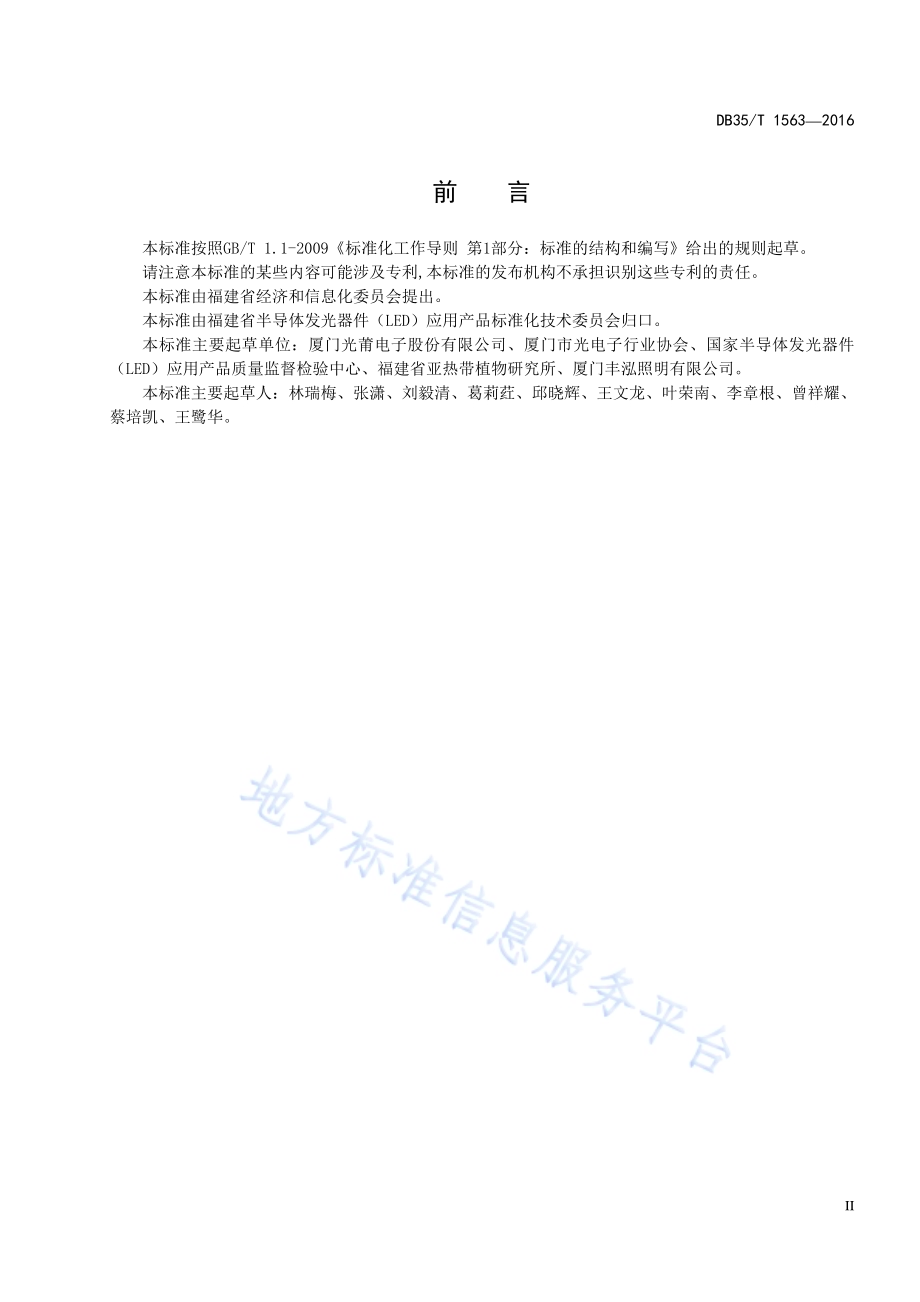

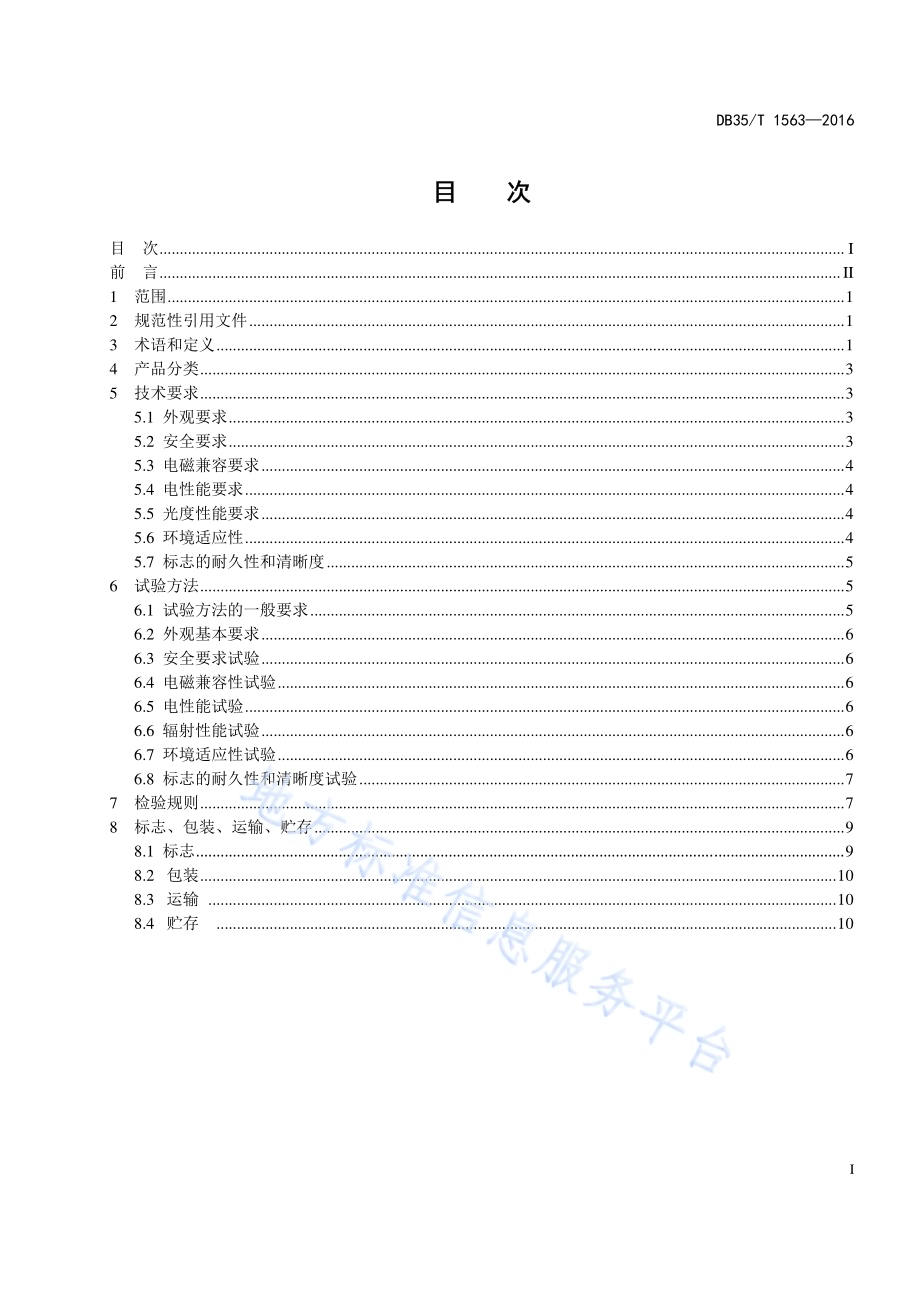

ICS 29.140.99 K 73 DB35/T 1563-2016 DB35 福建省地方标准 2016-04-06 发布 2016-07-06 实施福建省质量技术监督局 发布 DB35 福建省地方标准 LED 植物生长灯技术规范 Technical specification for LED plant growth light luminaire 福建省地方标准 LED植物生长灯技术规范 DB35/T 15632016*2016年 7月第一版 2016年 7月第一次印刷 DB35/T 15632016 I 目 次 目 次.I前 言.II1 范围.12 规范性引用文件.13 术语和定义.14 产品分类.35 技术要求.35.1 外观要求.35.2 安全要求.35.3 电磁兼容要求.45.4 电性能要求.45.5 光度性能要求.45.6 环境适应性.45.7 标志的耐久性和清晰度.56 试验方法.56.1 试验方法的一般要求.56.2 外观基本要求.66.3 安全要求试验.66.4 电磁兼容性试验.66.5 电性能试验.66.6 辐射性能试验.66.7 环境适应性试验.66.8 标志的耐久性和清晰度试验.77 检验规则.78 标志、包装、运输、贮存.98.1 标志.98.2 包装.108.3 运输.108.4 贮存.10 DB35/T 15632016 II前 言 本标准按照GB/T 1.1-2009标准化工作导则 第1部分：标准的结构和编写给出的规则起草。请注意本标准的某些内容可能涉及专利,本标准的发布机构不承担识别这些专利的责任。本标准由福建省经济和信息化委员会提出。本标准由福建省半导体发光器件（LED）应用产品标准化技术委员会归口。本标准主要起草单位：厦门光莆电子股份有限公司、厦门市光电子行业协会、国家半导体发光器件（LED）应用产品质量监督检验中心、福建省亚热带植物研究所、厦门丰泓照明有限公司。本标准主要起草人：林瑞梅、张潇、刘毅清、葛莉荭、邱晓辉、王文龙、叶荣南、李章根、曾祥耀、蔡培凯、王鹭华。DB35/T 15632016 1 LED植物生长灯技术规范 1 范围 本标准规定了 LED 植物生长灯（以下简称“植物灯”）的术语和定义、产品分类及型号、技术要求、试验方法、检验规则及标志、包装、运输、贮存等要求。本标准适用于使用 LED为光源的组培灯和补光灯。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2423.1-2008 电工电子产品环境试验 第2部分：试验方法 试验 A：低温 GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验 B：高温 GB/T 2423.10-2008 电工电子产品环境试验 第2 部分：试验方法 试验 Fc：振动（正弦）GB/T 2423.22-2012 环境试验 第2部分：试验方法 试验 N：温度变化 GB/T 2828.1-2012 计数抽样检验程序 第1 部分：按接收质量限(AQL)检索的逐批检验抽样计划 GB 7000.1-2007 灯具 第 1 部分:一般要求与试验 GB 7000.201 灯具 第 2-1 部分:特殊要求 固定式通用灯具 GB 7000.202 灯具 第 2-2 部分:特殊要求 嵌入式灯具 GB 7000.204 灯具 第 2-4 部分:特殊要求 可移式通用灯具 GB 17625.1 电磁兼容限值谐波电流发射限值（设备每相输入电流16A）GB 17743 电气照明和类似设备的无线电骚扰特性的限值和测量方法 GB/T 18595 一般照明用设备电磁兼容抗扰度要求 GB/T 20145 灯和灯系统的光生物安全性 GB/T 24824-2009 普通照明用 LED模块测试方法 GB/T 24826-2009 普通照明用 LED和 LED 模块术语和定义 3 术语和定义 GB/T 24826-2009 界定的以及下列术语和定义适用于本标准。3.1 LED植物生长灯(LED plant growth light)指以LED 为光源，提供植物生长所需光照用的一种灯。3.2 组培灯(Tissue culture lamp)指在没有自然光照条件下，为植物组织培养提供所需光照的灯。DB35/T 15632016 2 3.3 补光灯(plant supplement lighting lamp)指自然光照条件不满足植物生长需要时，为植物生长补充光照的灯。3.4 光合有效辐射（photosynthetic active radiation，PAR）指绿色植物进行光合作用时,所利用的特定波长的辐射，单位为：W/m2。3.5 光合光子通量密度（photosynthesis photon flux density,PPFD）指植物进行光合作用时单位时间内单位面积上接收到的灯发射的一定波长范围内的光子数目，单位：mol/(m2s)。3.6 辐射通量(radiant flux)又称辐射功率，指单位时间内某一截面发射、传播或接收的辐射能，单位为W。3.7 初始辐射通量(initial radiant flux)指植物灯燃点1,000 h时的辐射通量。3.8 辐射通量维持率（radiant flux maintenance factor)指植物灯在寿命期间内一特定时间的辐射通量与该灯的初始辐射通量之比，以百分数来表示。3.9 蓝-紫辐射通量（blue-purple radiant flux）指植物生长灯在400-500nm波长范围内的辐射通量。3.10 红-橙辐射通量（red-orange radiant flux）指植物生长灯在600-700nm波长范围内的辐射通量。3.11 红蓝辐射通量比(ratio of red and blue radiant flux)指植物生长的红-橙辐射通量与蓝-紫辐射通量的比值，通常可写作nRmB,其中R代表红-橙波段，B代表蓝-紫波段，n、m分别代表红蓝光辐射通量比例，n、m取整数。DB35/T 15632016 3 3.12 初始光合光子通量密度(initial PPFD)指植物灯正常燃点1,000 h时的光合光子通量密度。3.13 光合光子通量密度效能(PPFD efficacy)指植物灯单位功率的光合光子通量密度。4 产品分类 4.1 按安装方式分类 可分为固定式、嵌入式、可移式。4.2 按用途分类 可分为组培灯和补光灯。4.3 按波长和配比分类 根据不同植物生长和进行光合作用需要不同光质的光照，可以按照波长和配比进行分类:如 7R3B，4R1B。4.4 按调光类型分类 可分为可调光型和非调光型。5 技术要求 5.1 外观要求 植物灯的外观应满足如下要求：a)外表面应无破损，无明显划痕和污迹，无变形，无松动现象；b)框架和底板如为金属件应无锈蚀现象；c)框架和底板如有油漆涂层，应无脱漆、气泡、变色和严重色差现象。5.2 安全要求 植物灯应符合 GB 7000.1-2007 的要求。嵌入式 LED 植物生长灯还应符合 GB 7000.202 的要求。固定式 LED 植物生长灯还应符合 GB 7000.201的要求。可移式 LED 植物生长灯还应符合 GB 7000.204 的要求。DB35/T 15632016 4 5.3 电磁兼容要求 5.3.1 无线电骚扰特性 植物灯的无线电骚扰特性应符合 GB 17743 的要求。5.3.2 电磁兼容抗扰度 植物灯的电磁兼容抗扰度应符合 GB/T 18595 的要求。5.3.3 谐波电流 植物灯的谐波电流应符合 GB 17625.1 的要求。5.4 电性能要求 实测输入功率偏差不应超过额定输入功率的 10%。5.5 辐射性能要求 5.5.1 初始辐射通量 在标准测试条件下，植物灯的初始辐射通量应与标称值一致，偏差不超过 10%。5.5.2 辐射通量维持率 在标准测试条件下，植物灯在燃点 6000 h 时，其辐射通量维持率（相对于 1000 h的初始值）应不低于91.8%。5.5.3 平均寿命 植物灯的平均寿命应不低于 25000 h。5.5.4 光合光子通量密度效能 植物灯的初始光合光子通量密度效能按表 1 分为三个等级，实测值应不低于表 1 的 3 级规定值。表 1 LED植物灯中心点的初始光合光子通量密度效能 等 级 红光 mol/（m2sW）蓝光 mol/（m2sW）红蓝混合光 mol/（m2sW）白光 mol/（m2sW）1 2 1.2 2 2 2 1.5 0.8 1.5 1.5 3 1 0.5 1 1 注：植物灯的光合光子通量密度测试高度选取为30cm 5.5.5 辐照度 制造商或销售商应提供距植物灯 30cm 处的辐照度。5.5.6 辐射光谱曲线与峰值波长 制造商或销售商应提供灯的辐射光谱曲线，并标明主波段中峰值波长值，实测峰值波长与标称值的偏差应在 5nm以内。5.6 环境适应性 5.6.1 高温高湿负荷性能 在环境温度 452、相对湿度为 90%的条件下，植物灯应能正常工作，辐射通量偏差值不大于 5%。5.6.2 低温负荷性能 DB35/T 15632016 5 在环境温度-203条件下，植物灯应能正常工作，辐射通量偏差值不大于5%。5.6.3 高温存贮性能 在环境温度 552条件下存贮后，植物灯应能正常工作，辐射通量偏差值不大于5%。5.6.4 低温存贮性能 在环境温度-203条件下存贮后，植物灯应能正常工作，辐射通量偏差值不大于5%。5.6.5 高低温冲击性能 在不包装、不通电、正常工作位置置放的状态下：a)降温至-203，恒温保持 3 h；b)升温至552，恒温保持 3 h；c)降温至252（室温），恒温保持 2 h；d)以上步骤循环（如图 1 所示），共进行 10 个循环，植物灯应能正常工作，辐射通量偏差值不大于5%。图 1 高低温循环周期 5.6.6 抗振动性能 植物灯应能承受表2所示的振动试验，试验后植物灯应无损坏和紧固件松动脱落现象，且应能正常工作。表2 振动试验条件 包 装 震动频率范围（Hz）位移幅值（）循环次数 103010 0.75 5 带包装 305030 0.25 5 5.7 标志的耐久性和清晰度 标志应符合 GB 7000.1-2007 的要求，牢固耐久、清晰易认、不卷曲。6 试验方法 6.1 一般要求 除非另有规定的项目外，性能要求试验应在标准测试条件下进行，即相对湿度 40%70%、温度 251的无空气对流环境，并应使植物灯处于稳定工作状态。DB35/T 15632016 6 如无特殊规定，所有试验应在额定电源频率下进行，测量时，电源电压应稳定在额定值的0.2%的范围内，谐波失真小于 3%；寿命试验期间试验电压稳定在2%、温度 2510范围内。对于调光型植物灯，功率要调到最大值进行测试，波长配比可调的，选取极值和中间值进行测量。6.2 外观基本要求 用目测方式检查植物灯的外观，应满足 5.1.1的要求。6.3 安全要求试验 按 GB 7000.1-2007，GB 7000.201、GB 7000.202 和 GB 7000.204 规定的方法对植物灯进行试验。6.4 电磁兼容性试验 6.4.1 骚扰电压特性应依据 GB 17743-2007 要求进行测试。6.4.2 电磁兼容抗扰度测试依据 GB/T 18595 要求进行测试。6.4.3 输入谐波电流应依据 GB 17625.1 要求进行测试。6.5 电性能试验 按照GB/T 24824-2009规定的方法进行输入功率的测试。6.6 辐射度性能试验 6.6.1 初始辐射通量 植物灯燃点1000 h时，在标准测试条件下，用辐射通量测量仪进行辐射通量的测定。6.6.2 辐射通量维持率 植物灯燃点6000 h时，在标准测试条件下，用辐射通量测量仪进行辐射通量的测定，并与植物灯的初始值比较，计算其辐射通量维持率。6.6.3 初始光合光子通量密度 植物灯燃点 1000 h 时，在标准测试条件下，用光合有效辐射度测量仪进行光合光子通量密度的测定，并计算其初始光合光子通量密度。6.6.4 辐照度 在标准测试条件下，按 GB/T 20145 的规定进行辐照度的测定。6.6.5 光谱曲线和峰值波长 在标准测试条件下，用光谱测量仪进行光谱曲线的测定。6.7 环境适应性试验 6.7.1 高温高湿负荷试验 植物灯在环境温度452、相对湿度为90%2%的条件下，按照GB/T 2423.2-2008的规定要求，通电工作16 h，在室温条件下恢复2 h后，应能正常工作。6.7.2 低温负荷试验 植物灯在环境温度-203条件下，按 GB/T 2423.1-2008 的规定要求，通电工作 16 h,在室温条件下恢复 2 h 后，应能正常工作。6.7.3 高温存贮试验 植物灯在环境温度 552条件下存贮后，按 GB/T 2423.2-2008 的规定要求，存贮 16 h，在室温条件下恢复 2 h 后，应能正常工作。6.7.4 低温存贮试验 植物灯在环境温度-253条件下，按 GB/T 2423.1-2008 的规定要求，存贮 16 h，在室温条件下DB35/T 15632016 7 恢复 2 h 后，应能正常工作。6.7.5 高低温冲击试验 植物灯在正常工作状态下，按 GB/T 2423.1-2008、GB/T 2423.2-2008、GB/T 2423.22-2012中试验Na相应的试验方法按 5.6.5 要求进行高低温冲击试验，循环完毕后，在室温条件下恢复 2 h 后，应能正常工作。6.7.6 抗振动试验 按GB/T 2423.10-2008的规定进行。植物灯带包装、不通电，按其预定使用位置固定进行试验。6.8 标志的耐久性和清晰度试验 按GB/T 7000.1-2007 的规定进行。用浸水的布轻擦15 s，待晾干后再用正己烷浸过的布轻擦15 s，试验后，标记应字迹清晰、标贴不易脱落和不卷曲。7 检验规则 7.1 检验的分类 分为交收试验和型式试验。7.2 交收检验 交收试验的样本应从每批生产的同一型号灯中随机抽取。交收试验按 GB/T 2828.1 执行，其试验项目、抽样方案、检查水平及合格质量水平按表 3 规定。表 3 交收试验项目表 序号 试验项目 技术要求 试验方法 抽样方案 试验水平 AQL/%1 外观要求 5.1.1 6.2 S-3 4.0 2 安全要求 5.2 6.3 3 输入功率 5.4.1 6.5 4 输入电流 5.4.2 6.5 5 初始辐射通量 5.5.1 6.6.1 6 光合光子通量密度效能 5.5.4 6.6.3 7 性能 要求 辐照度 5.5.5 6.6.4 一次 S-2 6.5 DB35/T 15632016 8 表 3(续)7.3 型式试验 7.3.1 型式试验 应在下列情况之一下进行：a）新产品的生产试制定型鉴定；b）定型产品正式生产后，如结构、材料或生产工艺有较大改变，可能影响产品性能时；c）产品停产半年以上，恢复生产时；d）交收试验和型式试验有较大差异时；e）国家质量监督机构提出型式试验要求。7.3.2 抽样方法和判定标准 型式试验的样本应从每批生产的同一型号植物灯中随机抽取，抽样数量为 5 件，每批抽样基数不少于 30 件。试验项目、技术要求、试验方法、抽样数量、抽样方案和判定标准如表 4 所示：表 4 型式试验项目表 序号 试验项目 技术要求 试验方法 抽样方案 试验水平 AQL/%8 辐射光谱曲线与峰值波长 5.5.6 6.6.5 9 标志的耐久性和清晰度 5.7 6.8 S-3 4.0 注1:“安全要求”项对应的交收试验中只检验绝缘电阻、电气强度或接地电阻。注2:交收试验涉及到1000 h 初始值的，允许企业内部进行等效测试。序号 检验项目 技术要求 试验方法 抽样数量抽样方案 判定标准 1 外观要求 5.1 6.2 2 标志的耐久性和清晰度 5.7 6.8 3 安全要求（含防护等级）5.2、5.6.7 6.3、6.8 4 无线电骚扰特性 5.3.1 6.4.1 5 电磁兼容抗扰度 5.3.2 6.4.2 6 电磁兼容特性 谐波电流 5.3.3 6.4.3 1 7 输入功率 5.4.1 6.5 8 输入电流 5.4.2 6.5 9 性能要求 初始辐射通量 5.5.1 6.6.1 1 从每批生产的同一型号灯中抽取，每批抽样基数不少于30件 灯具的辐射、电性能不合格数目大于或者等于1，则判定为不合格。其他项目若有不合格项，应在同批次产品中加倍抽样，对其不合格项目进行复检，仍不合格，则型式试验为不合格 DB35/T 15632016 9 表 4(续)8 标志、包装、运输、贮存 8.1 标志 应符合 GB 7000.1-2007第 3 章的要求及以下要求。在产品本体表面或外置电源表面上，须包含以下内容：a)制造厂名称或注册商标；b)电源电压、频率和电流；c)型号及由制造商或销售商提供的有关光、电特性的参数，包括标称功率、光合光子通量密度、峰值波长和配比；d）制造日期（年和月，用数字表示）；e）认证标志；f）IP 防护等级。序号 检验项目 技术要求 试验方法 抽样数量 抽样方案 判定标准 10 辐射通量维持率 5.5.2 6.6.2 11 光合光子通量密度效能 5.5.4 6.6.3 12 辐照度 5.5.5 6.6.5 13 性能要求 辐射光谱曲线与峰值波长 5.5.6 6.6.5 14 高温高湿负荷性能 5.6.1 6.7.1 15 低温负荷性能 5.6.2 6.7.2 1 16 高温存贮性能 5.6.3 6.7.3 17 低温存贮性能 5.6.4 6.7.4 18 高低温冲击性能 5.6.5 6.7.5 1 19 环境适应性 抗振动性能 5.6.6 6.7.6 1 DB35/T 15632016 10 8.2 包装 8.2.1 在产品包装盒、包装箱上，须包含以下内容：a）制造厂名称或注册商标及厂家地址；b）产品名称和型号；c）额定功率、电压和频率；d）包装箱内植物灯具的数量和尺寸；e）产品标准号；f）认证标志；g）调光功能（如有）。8.2.2 在产品说明书上，须包含以下内容：a）产品名称和型号；b）额定功率、电压和频率；c）认证标志；d）光合光子通量密度、波长配比；e）辐照度；f）调光功能（如有）；g）寿命（单位：h）或辐射通量维持率（）。8.2.3 产品用包装箱包装包装应安全可靠，包装箱内应附有产品合格证或盖有符合要求的合格印章。8.2.4 合格证或合格印章上应标示：a)制造厂名称或注册商标；b)检验日期；c)检验员签章。8.3 运输 产品在运输过程中应避免雨雪淋袭和强烈的机械振动。8.4 贮存 产品应贮存在相对湿度不大于 85%的通风的室内，空气中不应有腐蚀性气体。
