电梯使用标志和标识DB42／T 1157-2016.pdf

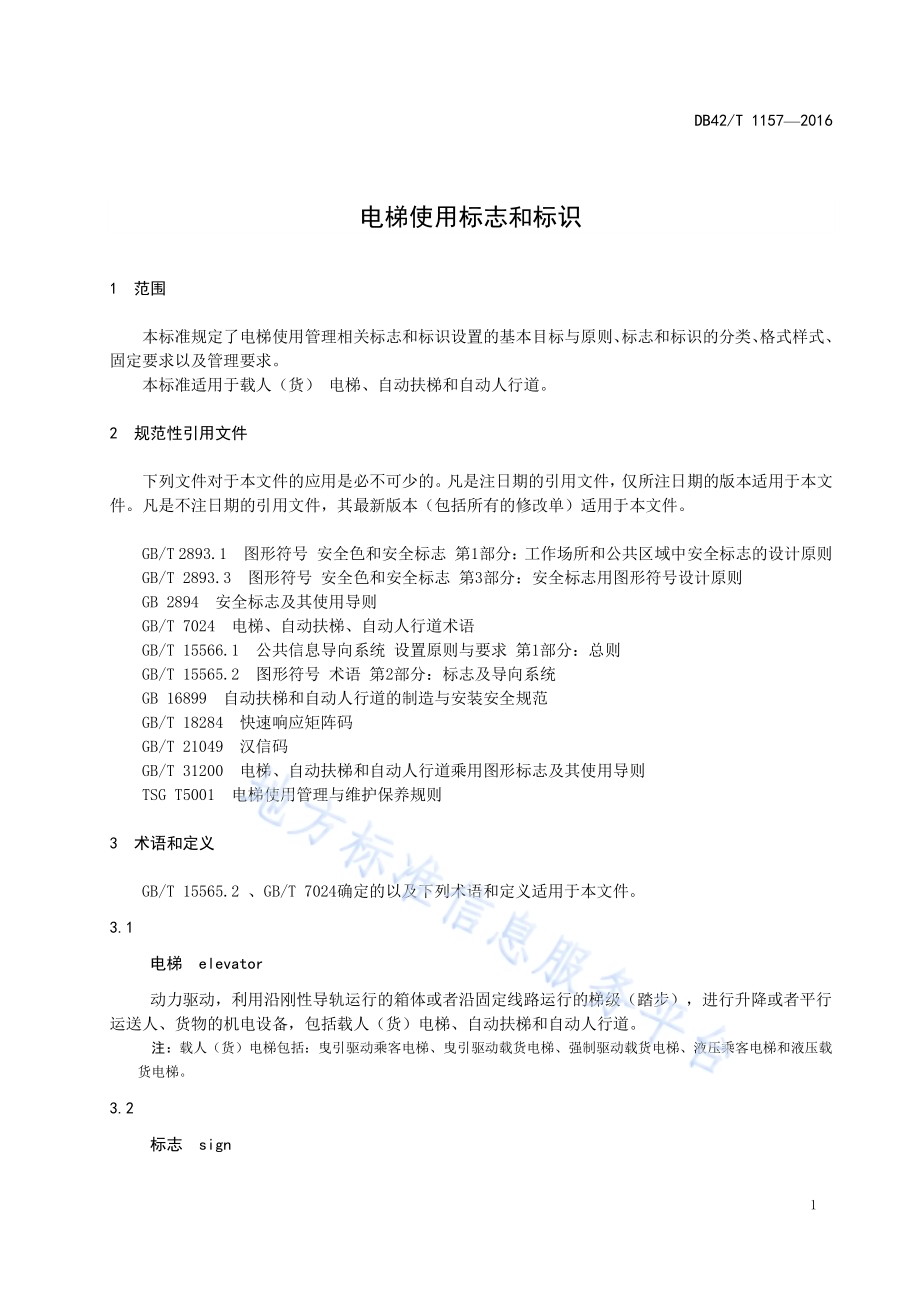

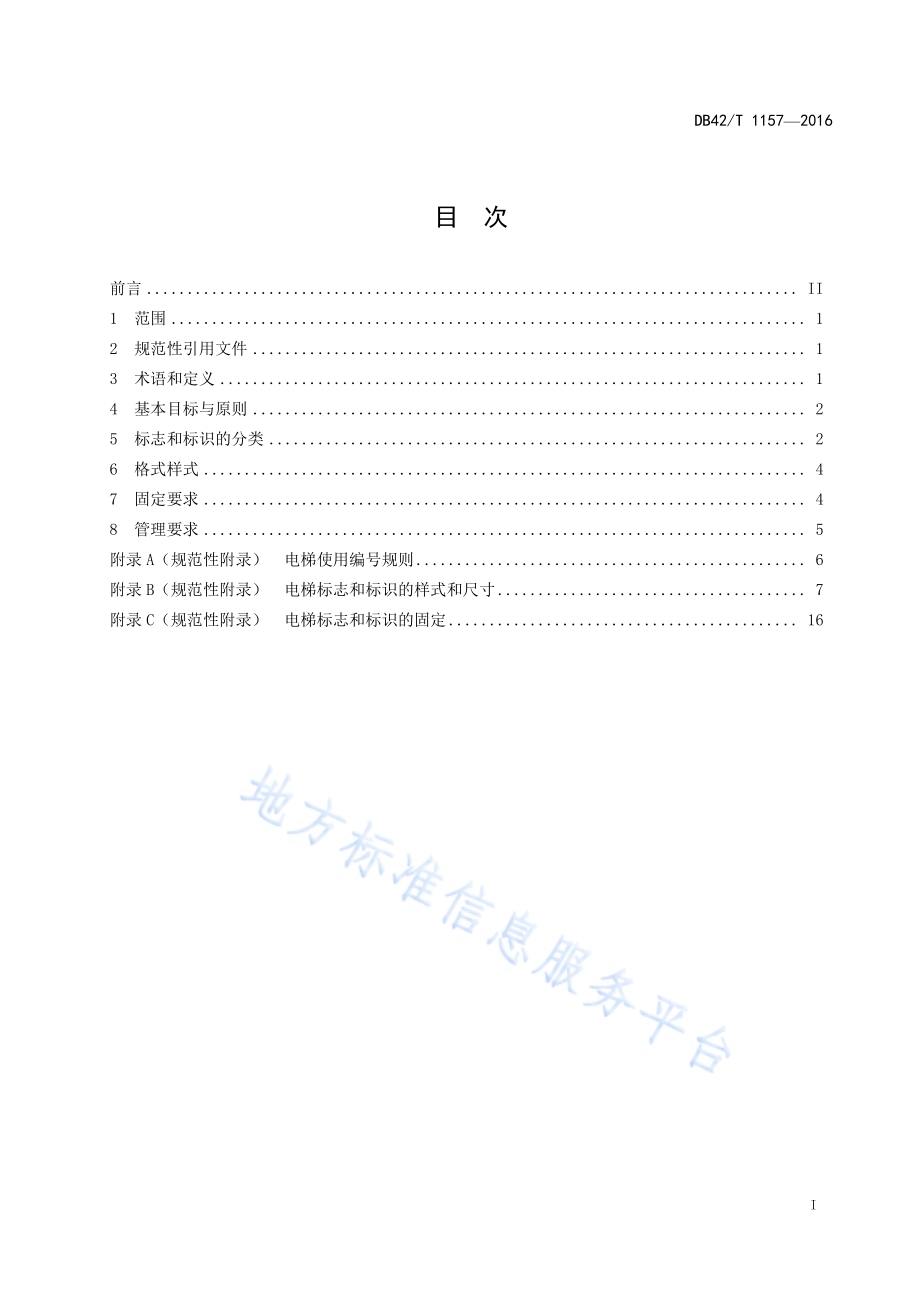

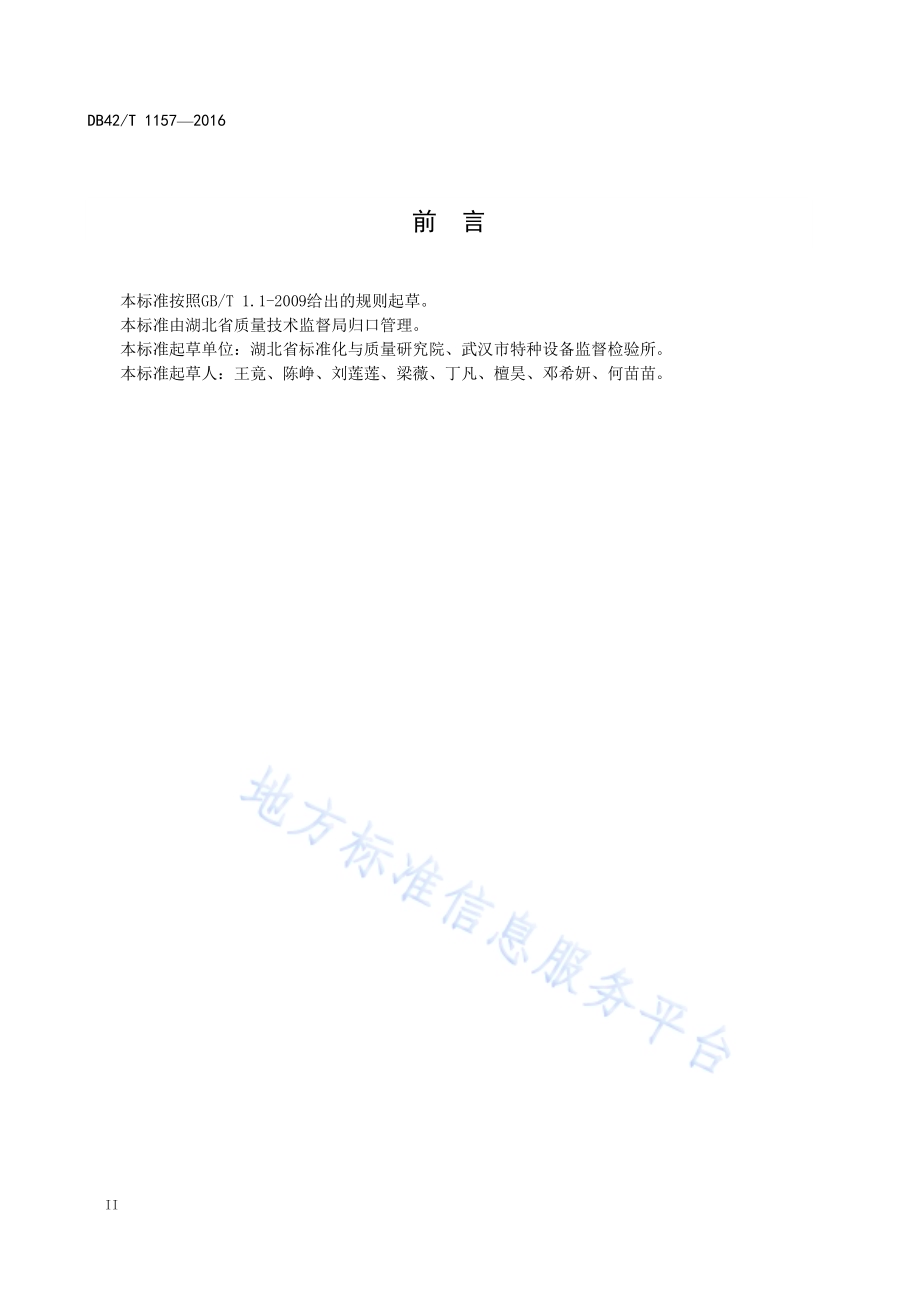

ICS 91.140.90 Q 78 备案号：DB42 湖北省地方标准 DB 42/T 1157 2016 电梯 使用 标志和标 识 Use signs and identifications of elevator（报批稿）2016-03-22 发布 2016-06-01 实施 湖 北 省 质 量 技 术 监 督 局 发布 DB42/T 1157 2016 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本目 标与 原则.2 5 标 志和 标识 的分 类.2 6 格 式样 式.4 7 固 定要 求.4 8 管 理要 求.5 附录A（规 范性 附录）电梯使用 编号 规则.6 附录B（规 范性 附录）电梯标 志和 标识 的样 式和 尺寸.7 附录C（规 范性 附录）电梯标 志和 标识 的固 定.16 DB42/T 1157 2016 II 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由湖 北省 质量 技术 监 督局 归口 管理。本标准 起草 单位：湖 北省 标准化 与质 量 研 究院、武 汉市特 种设 备监 督检 验所。本标准 起草 人：王竟、陈 峥、刘 莲莲、梁 薇、丁凡、檀昊、邓 希妍、何 苗苗。DB42/T 1157 2016 1 电 梯使用 标志和标 识 1 范围 本标准 规定 了电 梯使 用管 理相关 标志 和标 识设 置的 基本目 标 与 原则、标 志和 标 识的分 类、格式 样式、固定要 求 以 及管 理要 求。本标准 适用 于载 人（货）电梯、自动 扶梯 和自 动人 行道。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 2893.1 图形 符号 安全色 和安 全标 志 第1 部 分：工 作场 所和 公共 区域 中安全 标志 的设 计 原 则 GB/T 2893.3 图形 符号 安全色 和安 全标 志 第3部 分：安 全标 志用 图形 符号 设计原 则 GB 2894 安全 标志 及其 使 用导则 GB/T 7024 电 梯、自动 扶 梯、自 动人 行道 术语 GB/T 15566.1 公共 信息 导向系 统 设置 原则 与要 求 第1部 分：总则 GB/T 15565.2 图形 符号 术语 第2部 分：标志 及导 向系统 GB 16899 自动 扶梯 和自 动人行 道的 制造 与安 装安 全规范 GB/T 18284 快 速响 应矩 阵码 GB/T 21049 汉 信码 GB/T 31200 电 梯、自动 扶梯和 自动 人行 道乘 用图 形标志 及其 使用 导则 TSG T5001 电 梯使 用管 理 与维护 保养 规则 3 术语和 定义 GB/T 15565.2、GB/T 7024 确定 的以 及下 列术 语和 定 义适用 于本 文件。3.1 电梯 elevator 动力 驱动，利 用沿 刚性 导 轨运行 的箱 体或 者沿 固定 线路运 行的 梯级（踏 步），进行 升降 或者 平行 运 送人、货 物的 机电 设备，包括 载人（货）电 梯、自动扶 梯 和 自动 人行 道。注：载人（货）电梯包括：曳 引驱 动乘客电梯、曳引驱动载货电梯、强制驱动载货电梯、液压乘客电梯和液压载货电梯。3.2 标志 sign DB42/T 1157 2016 2 符号、文 字、颜色 和几 何 形状（或边 框）等组 合形 成的传 递特 定信 息的 视觉 形象。GB/T 15565.2，定义2.1.1。3.3 标识 identification 用于 标示 信息，表 明某 种 特征，便于 识别 的图 形、文字或 图形 与文 字的 组合。4 基本目 标 与 原则 4.1 基本目 标 电梯标 志和 标识 应实 现 以 下目标：a)满足信 息公 开的 要求；b)告知安 全乘 梯注 意事 项，提供乘 客被 困时 的求 救信 息；c)便于对 电梯 使用、检 验、维 护保 养情 况进 行监 督。4.2 基本原则 电梯使用 标志 和标识 的设 置应遵 循GB2893.3 第7章 设 计准则，GB 2893.1 表A.1 几何形 状、安 全色 及对比色 及第6章 标志 设计 相 关条款 的要求。5 标志和 标识 的分 类 5.1 电梯使 用标 志 电梯使 用标 志 应 包括 但不 限于 以 下内 容：a)注册代 码；b)使用 管 理责 任 单 位；c)制造单 位；d)检验单 位；e)登记机 关；f)使用单 位设 备编 号；g)维保单 位；h)下次检 验日 期；i)应急救 援电 话；j)包含电 梯使用 编 号的 二 维 识别码。注：二维条码可采用QR码，应符合GB/T 18284 的要求；也可采用汉 信码，应符合GB/T 21049 的要 求。5.2 电梯维 护保 养标 志 电梯维 护保 养标 志 应 包括 但不限 于 以 下内 容：a)维保值 班电 话；b)维保单 位名 称：c)资质证 书编 号；d)维保单 位星 级；DB42/T 1157 2016 3 e)维保合 同有 效期；f)本次维 保日 期；g)本次维 保情况；h)下次维 保日 期；i)维保人 员签名。5.3 电梯重 要安 全提 示标 志 5.3.1 载人（货）电梯 重要 安全 提示标 志 载人（货）电梯 重要 安全 提示标 志 应 包括 但不 限于 如下内 容：a)被困时 请按 紧急 报警 装置；b)禁止扒 门；c)儿童乘 坐须 成年 人陪 护；d)请勿长 时间 阻挡 电梯 关门；e)请勿在 电梯 内蹦 跳打 闹；f)请勿强 行打 开电 梯轿厢 门；g)电梯维 保或 检验 时请 勿乘 用；h)火灾时 请勿 乘用 电梯；i)易燃易 爆危 险 品 勿带 入电 梯；j)电梯内 禁止 吸烟；k)应急救 援电 话；l)电梯使用 编 号。5.3.2 自动扶 梯、自动 人行 道 重 要安全 提示 标志 自动扶 梯、自动 人行 道 重 要安全 提示 标志 应包括 但 不限于 以下 内容：a)紧急情 况下 请按 急停 按钮；b)禁止使 用 非 专用 手推 车；c)请勿在 出入 口逗 留；d)请勿逆 行乘 坐；e)儿童乘 坐须 成年 人陪 护；f)请抱住 宠物；g)请握住 扶手 带；h)请勿嬉 戏、打闹、攀 爬；i)当心夹 脚；j)当心衣 物卷 入电 梯；k)应急救 援电 话；l)电梯使用 编 号。注：自动扶梯、自动人行道上使用购物车和行李车等专用小推车时，应符合GB 16899 附录I 的要 求。5.4 电梯注 册使 用标 识 电梯 注 册使 用标 识 用 于标 示 电梯 已由 电梯 注册 登记 管理部 门 注 册登 记，准予 使用。5.5 电梯保 险标 识 DB42/T 1157 2016 4 电梯保 险标 识用于 标示 电 梯已 由 相关 责任 单位 购买 了责任 保险，具 有一 定抗 风险性。5.6 电梯安 全警 示标 志 5.6.1 载人（货）电梯 安全 警示 标志 载人（货）电梯 安全 警示 标志 应 至少 包括 以下 内容：a)禁止扒 门；b)禁止倚靠；c)禁止玩耍；d)禁止吸 烟。5.6.2 自动扶 梯、自动 人行 道安 全警示 标志 自动扶 梯、自动 人行 道安 全警示 标志 应至 少 包 括以 下内容：a)禁止倚 靠；b)禁止攀 爬骑 乘扶 手带；c)禁止玩耍；d)小孩必 须拉 住；e)宠物必 须抱 着；f)握住扶 手带。6 格式样式 6.1 电梯使 用标 志、电梯 维护 保养标 志、电梯 重要 安全 提示标 志、电梯 注册 使用 标识、电梯 保险 标识应按照 附 录 B 设 计、制作。6.2 电梯安 全警 示标 志应 符合 GB/T 2893.1、GB/T 2893.3、GB 2894 有 关条 款的 要 求。6.3 电梯标 志和 标识 的展 示可 增加 电 子化 的方 式。7 固定要 求 7.1 基本要 求 电梯标 志和 标识 的固 定应 满足以 下基 本要 求：a)应固定 于易 被乘 客注 意的 显著位 置；b)应固定 牢固，避 免脱 落；c)电梯使 用标 志、电 梯维 护 保养标 志、电 梯重 要安 全 提示标 志 应 用固 定板 进行 固定，固 定板 采用防水、不易 破碎 的材 料。7.2 固定方 式 电梯标 志和 标识 的固 定方 式应采用 附 着式，稳 固不 倾斜。7.3 固定布 局和 位置 7.3.1 根据15566.1 中7.6 的规 定，载 人（货）电梯 标志 和标识 附着 式安 装时，固 定板 上 边缘 与地 面之间的 垂直 距离 应不 小 于2.00m，下 边缘 与地 面的 垂 直距离 应不 小 于1.50m。DB42/T 1157 2016 5 7.3.2 载人（货）电梯 标志 和标 识的固 定布 局应 符合 附 录C 的要 求，并固 定于 电梯 轿厢侧 面的 轿厢 壁的显著 位置。7.3.3 自动扶 梯、自动 人行 道的 标志和 标识 参照 附 录C 的 要求，根据 电梯 实际 情况 固定于 显著 位置。7.3.4 电梯注 册使 用标 识、电梯 保 险标识 应以 粘贴 的方 式固 定 于电 梯重 要安 全提 示标 志 的规 定位 置上。7.3.5 电梯安 全警 示标 志应 以粘 贴的方 式固 定 在 电梯 显著 位置。8 管理要 求 8.1 电梯使 用标 志、电梯 重要 安全提 示标 志、电梯 安全 警示标 志 应 由使 用管 理责 任单位 制作、安 装、维护。8.2 电梯维 护保 养标 志 应 由维 护保养 单位 制作、安 装、维护。8.3 电梯注 册使 用标 识 由 电梯 注册登 记管 理部 门制 作、发放，使用 管理 责任 单位 负责粘 贴于 电梯 重要安全提 示标 志 的 规定 位置。8.4 电梯保 险标 识 应 由电 梯保 险承保 单位 制作、发 放，使用管 理责 任单 位负 责粘 贴于 电 梯重 要安 全提示标志 的规 定位 置。8.5 使用管 理责 任单 位在 日常 检查时，若 发现 电梯 标志 和标识 发生 破损、变 形、褪色等 不符 合要 求的情况或 缺失 时，应及 时修 整或联 系发 放单 位 进 行更 换。DB42/T 1157 2016 6 A A 附 录 A（规范 性附 录）电梯使用 编号 规则 表A.1 所示 了湖 北省 地级 城 市电梯 使用 编号 要求。表A.1 电梯使用 编 号规 则 序号 城市名称 字母代码 电梯使用编号示例 1 武汉 A A XXXXXX 2 黄石 B B XXXXXX 3 十堰 C C XXXXXX 4 荆州 D D XXXXXX 5 宜昌 E E XXXXXX 6 襄阳 F F XXXXXX 7 鄂州 G G XXXXXX 8 荆门 H H XXXXXX 9 黄冈 J J XXXXXX 10 孝感 K K XXXXXX 11 咸宁 L L XXXXXX 12 仙桃 M M XXXXXX 13 潜江 N N XXXXXX 14 神农架林区 P P XXXXXX 15 恩施土家族苗族自治州 Q Q XXXXXX 16 天门 R R XXXXXX 17 随州 S S XXXXXX 注：电梯使用编号由7 位字符 组成，应与电梯注册代码一一对应，并具有唯一性。电梯使用编号的首位字符为字母，表示 电梯所在 地域的代码，见表A.1 的要求。电梯使用编号 的 2-7 位字符，用0-9 位数字 表示。DB42/T 1157 2016 7 B B 附 录 B（规范 性附 录）电梯标 志和 标识 的样 式和 尺 寸 B.1 电梯使 用标 志样式 载人（货）电梯、自 动扶 梯、自 动人 行道 使用 标志 的样式、尺 寸应 符合 图B.1、B.2 的要 求。图B.1 电梯使 用标 志样式 图B.2 电梯使 用标 志尺寸 DB42/T 1157 2016 8 B.2 电梯维 护保 养标 志 载人（货）电梯、自 动扶 梯、自 动人 行 道 维护 保养 标识样 式、尺寸 应符 合 图 B.3、B.4 的 要求。电梯维护 保养 信息 部分（本 次维保 日期、本 次维 保结 论、下 次维 保日 期、维保 人 签字），应由 维保 人每 次维保完 毕后 进行 更换,更 换 部位见 图 B.5。图B.3 电梯维 护保 养标 志样式 图B.4 电梯维 护保 养标 志尺寸 DB42/T 1157 2016 9 图B.5 电梯维 护保 养标 志 定 期更 换部位 B.3 电梯重 要安 全提 示标 志 B.3.1 载人（货）电梯 重要 安全 提示标 志 载人（货）电梯 重要 安全 提示标 志样式、尺寸 应符 合图B.6、B.7的 要求。图B.6 载人（货）电梯 重要 安全 提示标 志样式 DB42/T 1157 2016 10 图B.7 载人（货）电梯 重要 安全 提示标 志尺寸 DB42/T 1157 2016 11 B.3.2 自动扶 梯 重 要安 全提 示标 志 自动扶梯 重 要安 全提 示标 志 样式 应符 合图B.8 的要 求，尺寸 参考 图B.6 图B.8 自动扶 梯 重 要安 全提 示标志 样式 DB42/T 1157 2016 12 B.3.3 自动人 行道 重要 安全 提示 标志 自动 人 行道 重要 安全 提示 标志样式 应 符合 图B.9的 要 求，尺 寸参 考图B.6。图B.9 自动人 行道 重要 安全 提示 标志 DB42/T 1157 2016 13 B.4 电梯注 册使 用标 识 电梯注 册使 用标 识 的 样式、尺寸 应符 合图B.10 的要 求。图B.10 电梯注 册使 用标 识 样 式和 尺寸 B.5 电梯保 险标 识 电梯保 险标 识 的 样式、尺 寸应符 合图B.11 的要 求。图B.11 电梯保 险标 识 样 式和 尺寸 DB42/T 1157 2016 14 B.6 电梯安 全警 示标 志 电梯安全 警示 标志按照GB/T2893.1 和GB/T 2893.3 和 的要求进 行设 计，标 志的 直径根据GB 16899 的要求应 至少为80mm。载人（货）电梯安 全警 示标志 至少应 包括表B.1所 列标 志，自动 扶梯、自动 人行道安全警 示标 志至 少应 包括 表B.2 所列 标志。表B.1 载人（货）电梯 安全 警示 标志（示例）序号 标志样式 名称 1 禁止扒门 Opening door by hand is not permitted 源自 GB/T 31200 2 禁止倚靠 No leaning 源自 GB 2894 3 禁止玩耍 No playing 源自 GB/T 31200 4 禁止吸烟 No smoking 源自 GB 2894 表B.2 自动扶 梯、自动 人行 道安 全警示 标 志（示 例）序号 标志样式 名称 DB42/T 1157 2016 15 1 禁止倚靠 No leaning 源自 GB/T 31200 2 禁止攀爬骑乘 扶手带 No climbing and riding 源自 GB/T 31200 3 禁止 玩耍 No playing 源自 GB/T 31200 4 小孩必须拉住 Young children shall be held firmly 源自 GB/T 16899 5 宠物必须抱着 Pets shall be carried 源自 GB/T 16899 6 握住扶手带 Use the handrail 源自 GB/T 16899 DB42/T 1157 2016 16 C C 附 录 C（规范 性附 录）电梯标 志和 标识 的固 定 C.1 电梯标 志和 标识 固定 C.1.1 载人（货）电 梯的 标志和 标识按 照图C.1 的布 局进行 固定，自动扶 梯、自动人 行道参 照图C.1 根据实际 情况 采用 适宜 方式 进行固 定。图C.1 电梯标 志和 标识 的固 定布 局 注：载人（货）电梯因轿厢制造结 构原因，不能按上述规定方式和位置固定的，可选择其他固定方式，固定于易为乘客注意的显著位置。DB42/T 1157 2016 17 C.1.2 载人（货）电梯 标志 和标 识固定 板的 尺寸 如图C.2，由电梯 使用 单位 提供。图C.2 电梯标 志和 标识 固定 板尺 寸 _
