河套地区暗管排水改良盐碱地技术规程DB15／T 1596-2019.pdf

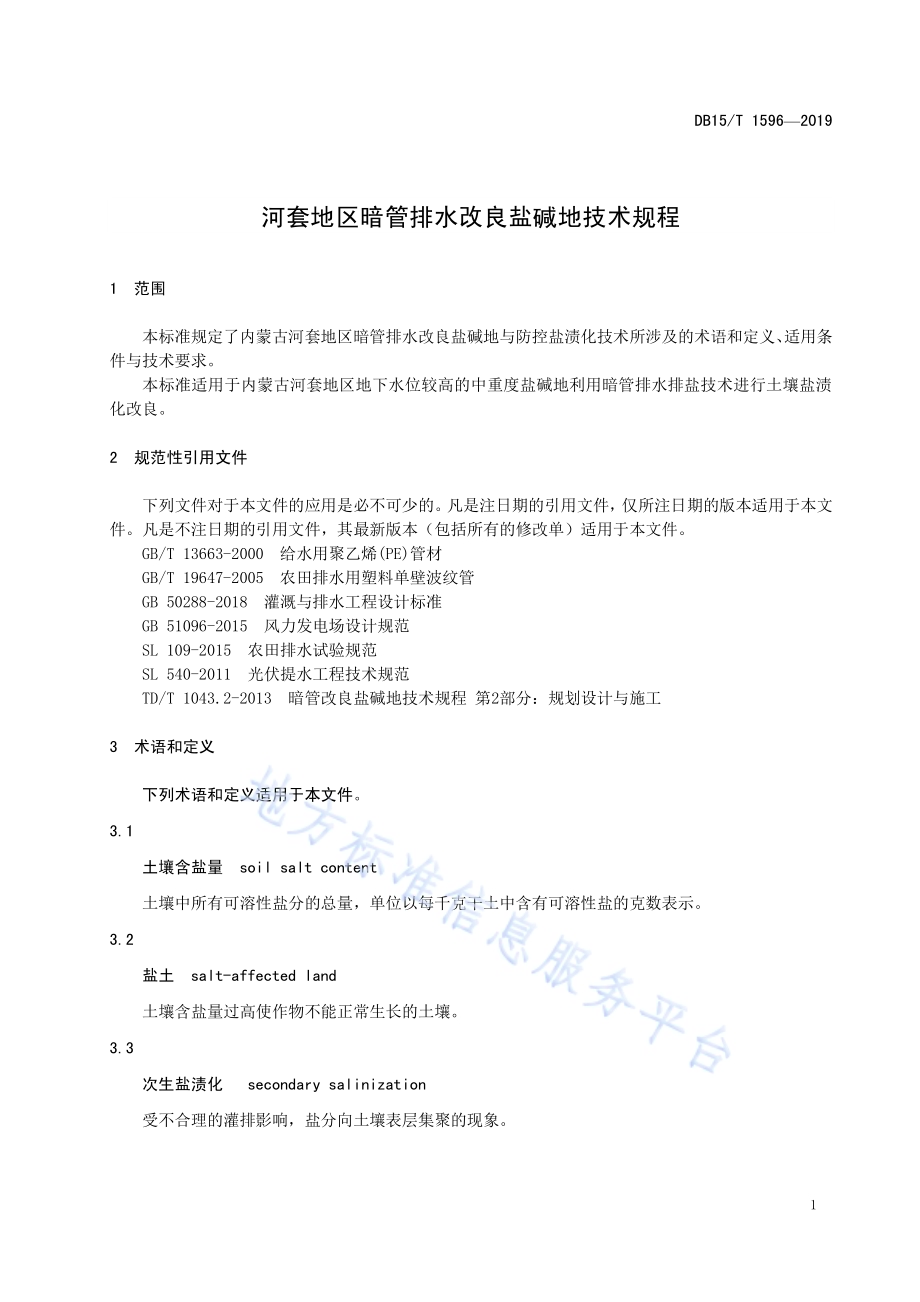

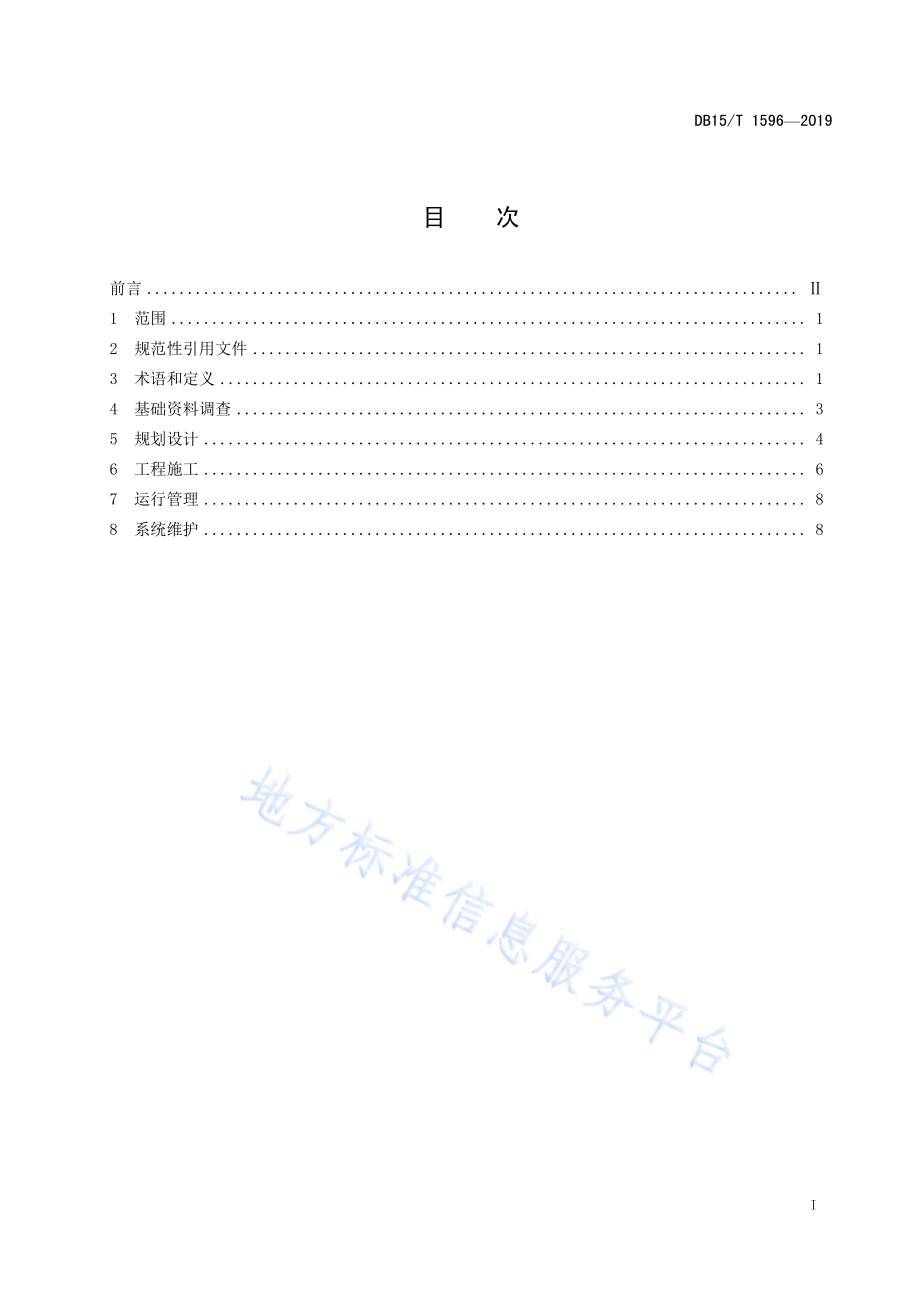

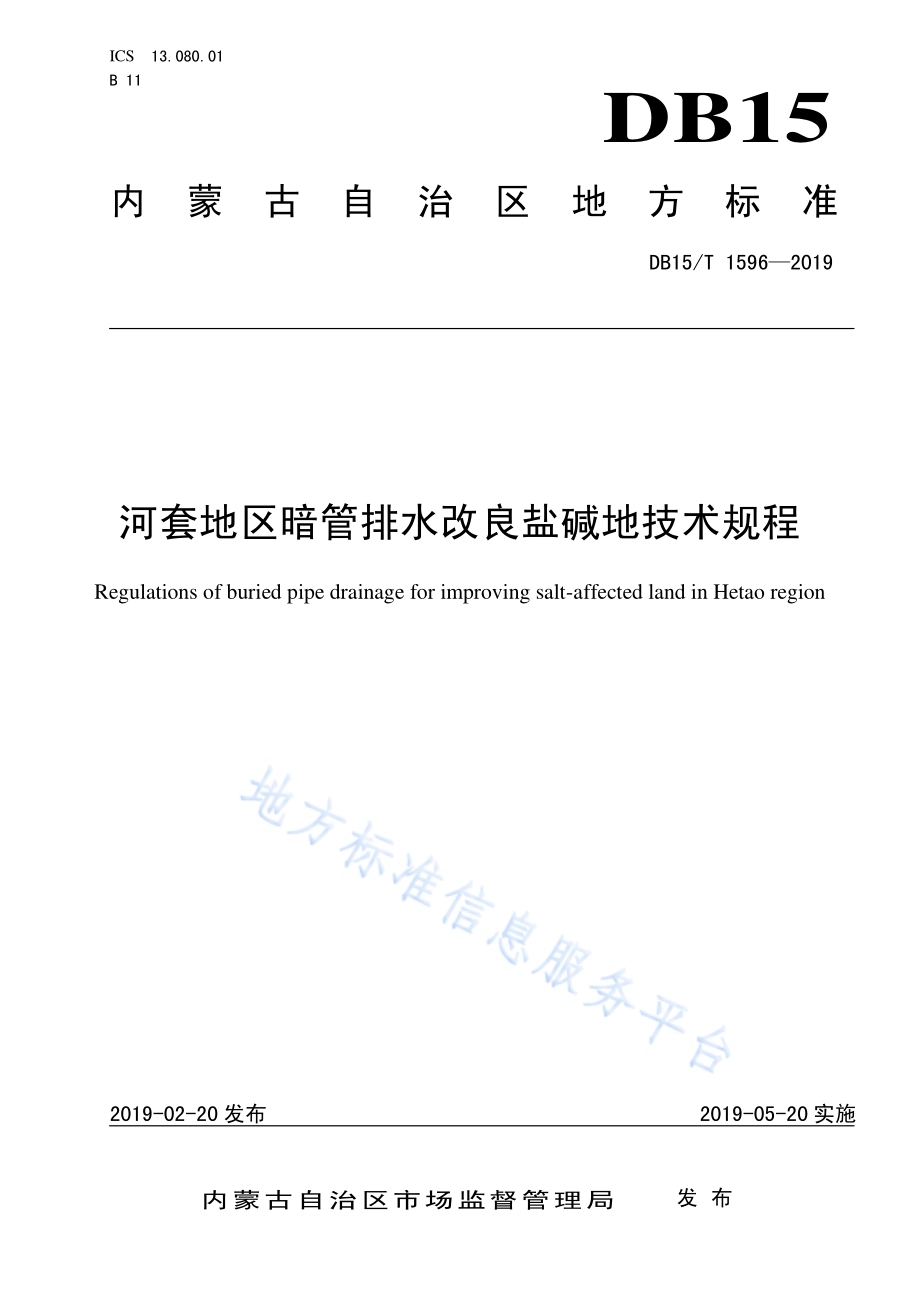

ICS 13.080.01 B 11 DB15 内 蒙 古 自 治 区 地 方 标 准 DB15/T 1596 2019 河套地区 暗管排水 改良盐碱 地技术规 程 Regulations of buried pipe drainage for improving salt-affected land in Hetao region 2019-02-20 发布 2019-05-20 实施 内 蒙 古 自 治 区 市 场 监 督 管 理 局 发布 DB15/T 1596 2019 I 目 次 前言.1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 础资 料调 查.3 5 规 划设 计.4 6 工 程施 工.6 7 运 行管 理.8 8 系 统维 护.8 DB15/T 1596 2019 II 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由内 蒙古 自治 区生 态环境 厅提 出并 归口。本标准 起草 单位：中 国科 学院遗 传与 发育 生物 学研 究所农 业资 源研 究中 心、内蒙古 自治 区环 境科 学研究院、内 蒙古 自治 区农 牧业科 学院、内 蒙古 自治 区巴彦 淖尔 市农 牧业 科学 院。本标准 主要 起草 人：刘金 铜、付 同刚、韩 立朴、高 会、高 惠君、倪 世存、梁 红柱、于长 水、刘卫、魏敬铤、李 焕春、景 宇鹏、冯君 伟、李军。DB15/T 1596 2019 1 河套地区 暗管排 水改良盐 碱地技 术规程 1 范围 本标准 规定 了内 蒙古 河套 地区暗 管排 水改 良盐 碱地 与防 控 盐渍 化技 术所 涉及 的术语 和定 义、适用 条件与技 术要 求。本 标 准 适用 于 内蒙 古 河套地 区 地 下水 位 较高 的 中重度 盐 碱 地利 用 暗管 排 水排盐 技 术 进行 土 壤盐 渍化改良。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 13663-2000 给水 用 聚乙烯(PE)管材 GB/T 19647-2005 农田 排 水用塑 料单 壁波 纹管 GB 50288-2018 灌 溉与 排 水工程 设计 标准 GB 51096-2015 风 力发 电 场设计 规范 SL 109-2015 农田 排水 试 验规范 SL 540-2011 光伏 提水 工 程技术 规范 TD/T 1043.2-2013 暗管 改良盐 碱地 技术 规程 第2 部分：规划 设计 与施 工 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 土壤含 盐量 soil salt content 土壤中 所有 可溶 性盐 分的 总量，单位 以每 千克 干土 中含有 可溶 性盐 的克 数表 示。3.2 盐土 salt-affected land 土壤含 盐量 过高 使作 物不 能正常 生长 的土 壤。3.3 次生盐 渍化 secondary salinization 受不合 理的 灌排 影响，盐 分向土 壤表 层集 聚的 现象。DB15/T 1596 2019 2 3.4 临界地 下水 埋深 critical groundwater depth 在蒸发 最强 烈的 季节，土 壤表层 不表 现出 明显 积盐 的最浅 地下 水埋 藏深 度。3.5 暗管系 统 subsurface pipe system 由吸水 管、集水 管、检查 井、排 水泵 站及 自动 控水 位装置 等组 成的 排水 系统。3.6 暗管排 水 subsurface pipe drainage 依据水 盐运 移规 律，利用 暗管排 出土 壤中 多余 的水 分和盐 分、将地 下水 位控 制在临 界深 度的 排水 方法。3.7 吸水管 water absorbing pipe 在土壤 水势 的作 用下，直 接吸收 土壤 水分 的管 道。3.8 集水管 water collecting pipe 用于收 集和 输送 吸水 管中 水的管 道。3.9 出水管 discharging pipe 出水管 是暗 管系 统与 外界 排水系 统的 连接 管道。3.10 滤料 filter material 包裹在 吸水 管外 的透 水性 过滤材 料。3.11 暗管坡 降 slope of pipe 暗管起 始端 与末 端的 高差 与其之 间水 平距 离之 比。3.12 暗管埋 深 depth of subsurface pipe 暗管中 心线 与地 面之 间的 平均垂 直距 离。DB15/T 1596 2019 3 3.13 暗管间 距 spacing of subsurface pipe 指两条 相邻 同级 平行 暗管 中心线 之间 的距 离。3.14 检查井 water inspecting well 设在吸 水管 与集 水管 接口 处，用 于检 查和 维护 暗管 运行状 况的 竖井。3.15 排水泵 站 pumping station 设在集 水管 末端，通 过抽 水的方 式将 水排 出的 水泵 及相关 设施。3.16 水位自 动控 制系 统 automatic control system of ground water table 安装在 集水 井内，自动 对 地下水 水位 进行 控制 的系 统。当集 水井 水位 达到 一 定高度 时，自 动开 启排水设备，当 水位 低于 一定 高度时，自 动关 闭排 水设 备。4 基础资 料调 查 4.1 气象 收集距 离暗 管工 程区 最近 的气象 站的 气象 数据，包 括降雨 量、蒸发 量、气温 等要素。综 合分 析降 水和蒸发，确 定土 壤盐 分淋 洗与返 盐情 况。4.2 地形 详细调 查项 目区 及周 边区 域的地 形地 貌特 征，绘制 详细的 地形 图。4.3 土壤 4.3.1 土壤样 品采 集与 处理 在暗管 工程 区采 取表 层土 壤样品 和剖 面土 壤样 品，分别采 取扰 动土 壤和 原状 土壤。用来 测定 土壤 理化性质。扰 动土 壤风 干、过筛后 待测，原 状土 壤直 接用来 测定。4.3.2 土壤理 化性 质测 定 测定土 壤质 地、粒径 级配、团聚 体、容重、饱 和导 水率、pH、入渗 系数 等性 质。4.3.3 冻土厚 度 利用打 土钻 或开 挖土 壤剖 面的方 法，调查 实施 区冬 季冻土 层厚 度，以确 定管 道埋深 和相 关工 程防 冻的措施。DB15/T 1596 2019 4 4.4 水利工 程 详细调 查暗 管工 程区 灌排 渠系现 状及 水工 建筑 的分 布和结 构情 况。确定 暗管 工程区 的排 水方 式（自排或强 排）。4.5 水文条 件 调查地 下水 埋深 及其 动态 变化特 征，分析 地下 水流 速、流 向等 指标，为 暗管 埋设方 向、坡降 等提 供依据。调查 灌溉 水、地下 水等水 体的 矿化 度及 动态 变化特 征；测定 土壤 盐分 含量及 离子 组成。同时进行土壤质 地及 土体 构型 调查。5 规划设 计 5.1 一般规 定 5.1.1 符合河 套地 区水 利条 件 暗管排 水工 程的 设计 应与 河套灌 区现 有的 灌排 条件 相结合，便 于利 用黄 河水 淋 洗土壤 盐分 以及 利用排水沟 将暗 管水 排出。5.1.2 检查井 及排 水泵 站相 关规 定 暗管排 水工 程需 规划 设计 检查井，对 不具 备自 流条 件 的地方 应设 置排 水泵 站，对 用电不 方便 的泵 站，可根据 实际 情况，设 计风 力发电 或太 阳能 发电 装 置，风力 发电 装置 按照GB 51096-2015条目4中 的规 定设计；太 阳能 装置 按照SL 540-2011 中条 目4.6 的规 定设 计。同 时安 装水 位自 动控 制系统，实 现排 水泵 站根据水位 变化 自动 开启 与关 闭。5.1.3 符合河 套地 区的 土壤 和作 物特征 暗管的 施工 及后 期维 护应 充分考 虑河 套地 区的 作物 类型、灌溉 方式 等因 素，根 据土壤 和作 物的 特征，合理控 制地 下水 埋深。5.2 暗管材 质与 滤料 5.2.1 暗管材 质 暗管排 水排 盐工 程宜 选用PE 波纹 管。波纹 管内 外壁 外 观不能 有不 规则 波纹，也 不应有 气泡、凹陷 及杂质。具体 要求 应符 合 GB/T 13663-2000条目6.3 中 的相关 规定。进 水孔 面积 符合GB/T 19647-2005 条目5.3 中 的规 定。集水 管直 径 按TD/T 1043.2-2013 中条 目5.6 中规 定进 行计 算。5.2.2 滤料材 料 外包滤 料应 具备 较大 的入 渗及过 滤能 力，稳 渗系 数 应控制 在土 壤的10倍 以上。滤 料应 选择 耐酸、耐碱、对 农作 物无 害、对环 境无污 染且 便于 施工 的材 料。并 且应 控制 成本 投入，宜就 地取 材，优先 选 用 砂石滤料，具体 参数应 符合TD/T 1043.2-2013 条目5.6.2 的规定。滤料 厚度 根据土 壤淤积 情况确 定，淤 积情况较 严重 的土 壤不 得少 于10 cm。DB15/T 1596 2019 5 5.3 暗管参 数设 计 5.3.1 暗管管 径 吸水管 的直 径选 择应 根据 排水流 量进 行计 算选 取，一般为 不小 于100 mm。5.3.2 暗管方 向 吸水管 应选 择与 地下 水流 向相垂 直的 方向 布设，两 者夹角 不宜 小于40，且 不同的 吸水 管应 等间 距且相互 平行。集 水管 的方 向应与 吸水 管垂 直。5.3.3 暗管坡 降 吸水管 坡降 应在1 1.5 之 间，集水 管坡 降应 在0.6 1 之 间。5.3.4 暗管埋 深 依据SL 109-2015 中 条目4.3 规定，以 及河 套灌 区自 然 环境、地下 水临 界埋 深和 冬季的 最大 冻层 深度合理确 定暗 管埋 深，一般 以不小 于1.5 m 为宜。5.3.5 吸水管 间距 吸水管间 距根 据TD/T 1043.2-2013 中条 目4.3.2 的 规 定计算。根据 河套地 区土 壤质地、渗透 系数、运行维 护及 投资 等综 合情 况，选 择适 宜的 埋设 方式 及吸水 管间 距，间距 一般 不能超 过70 m。5.4 附属设 施 5.4.1 检查井 每个吸 水管 与集 水管 接口 处应布 设检 查井，检 查井 直径以100 cm 120 cm 为 宜，深度 根据 集水 管埋深确定，检 查井 底部 应低 于管口20 cm，井口 应露 出 地面。5.4.2 排水泵 站 排水泵 站需 布设 在集 水管 的末端，泵 站规 模应 根据 排水面 积、水泵 功率、集 水井大 小等 确定，水 泵每次的 运行 时间 应不 小于30 min。5.4.3 水位自 动控 制系 统 排水泵 站应 设置 自动 水位 控制系 统。当 水 位 达到 指 定高度 时，水 泵自 动启 动 进行排 水，水 位应 控制在SL 109-2015 条目4.3.1 中规定 的地 下水 临界 深度。5.4.4 电力系 统 排水泵 站应 保障 电力，对 于 不具备 供电 条件 的情 况，宜 设置太 阳能 或风 力发 电系 统，保 证稳 定供 电。5.4.5 排水系 统 排水系 统可 保留 到斗 沟，农沟及 以下 排水 系统 可用 暗管代 替以 增加 耕地 面积。泵站 应尽 量靠 近排 水沟，便 于通 过出 水管 将暗 管系统 与排 水沟 连接。DB15/T 1596 2019 6 6 工程施 工 6.1 施工准 备 6.1.1 施工方 案 基于项 目的 规划 设计，结 合基础 数据 调查，制 定详 细的施 工方 案。6.1.2 物资配 备 确定实 施方 案后，根 据需 要配备 相关 物资。主 要包 括管材（吸 水管 与集 水管）、滤料、检查 井、开沟机、激光 坡度 仪等 施工 材料与 设备。6.1.3 人员配 备 根据工 期及 工程 量，确定 施工人 员。施工 人员 应包 含技术 人员。6.2 吸水管 铺设 6.2.1 定点 暗 管 铺 设前 应 选取 坐 标原点，每 条吸 水 管及 集 水管的 位 置 及坡 降 将通 过 原点和 激 光 坡度 仪 进行 确定。6.2.2 铺管 利用开 沟机 按照 设置 的方 向、深度 和坡 度进 行开 沟，然 后将 吸水 管放 入沟 内。实 施过 程中 应放 慢速度，保 证吸水 管没 有垂直 性弯曲 或挤压。吸 水管首 端应露 出地面 不小 于50 cm，并采 取防冻 措施 及管口螺旋盖 保护 措施。6.2.3 放置滤 料 吸水管 放入 沟中 后，将 提 前准备 好的 滤料 放入 吸水 管周围，滤 料 应均 匀放 入，最 小厚 度不 能小 于设计值，保证 将所 有暗 管与 土壤隔 离，起到 过滤 作用。6.2.4 回填 在滤料 放置 之后，即 可用 开沟过 程中 挖出 来的 土将 沟回填，回 填过 程中 应逐 层压实。6.2.5 接口 吸水管 较低 的一 端与 检查 井相连。6.3 集水管 铺设 6.3.1 前期步 骤 与6.2.1、6.2.2、6.2.3 相 同。6.3.2 接口 每个集 水管与 吸水 管交汇 的地方 预留接 口，与检查 井相连。吸水 管管 口应在 集水管 以上约10 cm 20 cm 处，确保 吸水 管中 的 水顺利 流入 检查 井。DB15/T 1596 2019 7 6.3.3 连接泵 站 集水管 最末 端（最低 端）预留接 口，与泵 站相 连。6.4 检查井 建设 6.4.1 安装检 查井 将预先 制定 的一 次成 型 检 查井放 入坑 内，下 部土 壤 压实防 止沉 降。调 整好 检 查井的 角度 和高 度，确保集水 管顺 利接 到检 查井 上。6.4.2 连接暗 管 在检查 井上 预留 的接 口处，将吸水 管和 集水 管分 别与 检查井 相连。连 接处 用膨 胀 胶密封，防 止漏 水。连接后，应 保证 暗管 接口 处没有 压扁、弯 曲的 现象。6.4.3 回填 接口连 接后，逐 层回 填，逐层压 实，防止 降雨 或灌 溉过程 导致 土壤 沉降。6.4.4 检查井 数量 为方便 后期监 测与维 护，应在每 条吸水 管与集 水管 交接处 建设检 查井。同时 根据GB 50288-2018 条目7.3.2 中 的规 定，当吸 水 管超过200 m 或 集水 管超 过300 m 时设 置检 查井。6.5 蓄水设 施建设 6.5.1 蓄水设 施要 求 蓄水设 施内 部及 底部 应做 好防渗 措施，预 留出 放置 水泵、排水 管、水位 自动 控制系 统的 孔洞，同 时预留带 盖子 的观 测口。6.5.2 配置工 作梯 在蓄水 设施 内部 应配 置工 作梯。6.6 其它要 求 6.6.1 施工期 宜选 择农 闲且 地下 水位较 低的 时期。以 秋收 之后、秋浇 之前 的时 间段 为宜。冬季 土壤 气温低于-15 时 不宜 施工。6.6.2 排水系 统应 充分 利用 现有 农田排 水设 施，泵站 需与 现有排 水系 统相 连。6.6.3 地下水 位过 高时，施 工过 程中应 配备 排水 措施，不 应在泥 水中 作业。6.6.4 沟、检 查井、泵 站等 回填 土壤的 时候，可 使回 填后 相应部 位略 高于 地面。可 保证降 雨或 灌溉 后不会出 现较 大 的 沉降。6.6.5 对于每 一根 暗管，需 要精 确记录 起点、终 点的 点位 坐标，或实 地利 用标 记物 标记，防止 后期 维护找不 到相 应暗 管。6.7 工程试 运行 所有工 程完成 后，应进行 试运行。满足 设计 的条件 下，试 运行时 间一 般不少 于1个月，在 试运行 过程中发 现问 题应 及时 处理。一 般而 言，出水 流量 应 控制在1/2 管到2/3 管 之间。太 少则 有可 能出 现堵 塞 的情况；太多 则有 可能 集水 管设计 直径 过小。DB15/T 1596 2019 8 7 运行管 理 7.1 盐分淋 洗 7.1.1 保证土 壤通 透 当 土 壤 剖面 存 在不 透 水层或 入 渗 性能 较 低的 层 次时，应 采 取必 要 的深 松 措施，深 松 深度 不 小于40 cm，保 证土 壤的 通透 性，增加盐 分淋 洗效 率。7.1.2 淋洗需 水量 当 土 壤 含 盐 量 较 高 时，河 套 地 区 正 常 的 灌 溉 不 能 满 足 淋 洗 盐 分 的 需 求，因 此 可 根 据TD/T 1043.2-2013条目4.3.4 中 规定的 公式 计算 淋洗 需水 量。7.2 监测与 维护 7.2.1 排水水 量水 质监 测 排水水 量水 质应 由专 职人 员进行 检测。定期 采集 排 水水样，在灌 溉期 间增 加 采样频 率。测 定水 样的矿化度、电 导率、pH 等指 标。7.2.2 土壤含 盐量 监测 每年采 取暗 管工 程区 土壤 样品，测定 土壤 全盐 含量、电导 率、pH等 指标。7.2.3 检查井、泵 站监 测 定期对 检查 井和 泵站 进行 监测，运行 期内，检 查井 每15天 监测 一次，泵 站每2 天监测 一次。8 系统维 护 8.1 人员配 备 配备专 门运 行管 理人 员，培训合 格后 上岗。8.2 检查周 期 暗管运 行初 期应 经常 不定 期进行 检测。检查 井每15天监测 一次，泵站 每2天 监 测一次。正常 运行 后，可每年 定期 检修 一次。8.3 附属设 施检 查 及时清 除泵 站、检查 井中 的淤泥；定 期加 固泵 站向 排水沟 排水 处土 壤，防止 塌陷；如有 风力、太 阳能发电 系统，做 到定 期检 查。8.4 暗管清 淤 如遇暗 管排 水量 突然 减少 的情况，应 在各 个检 查井 进行排 查，找出 淤堵 地段 进行清 淤。_
