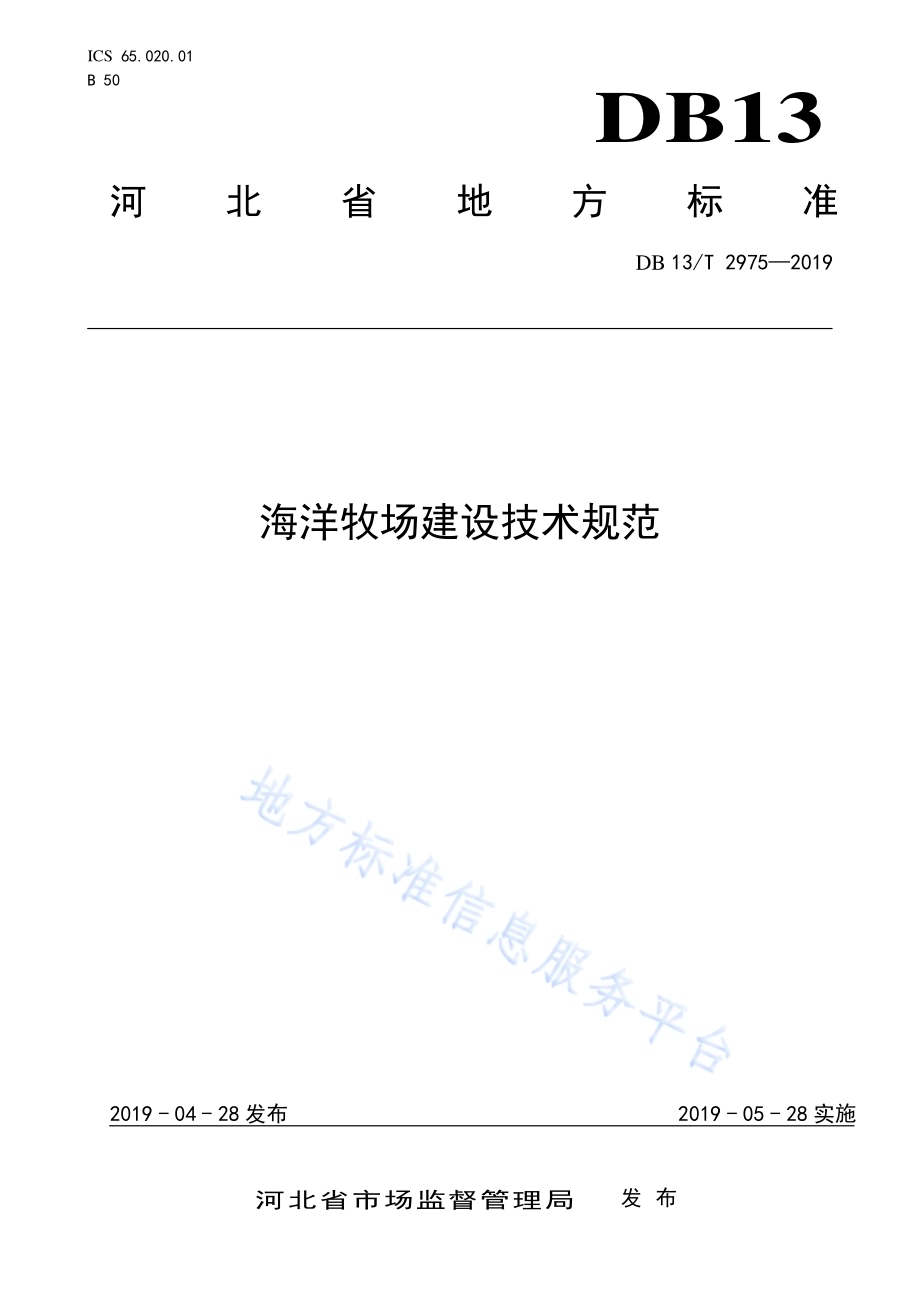

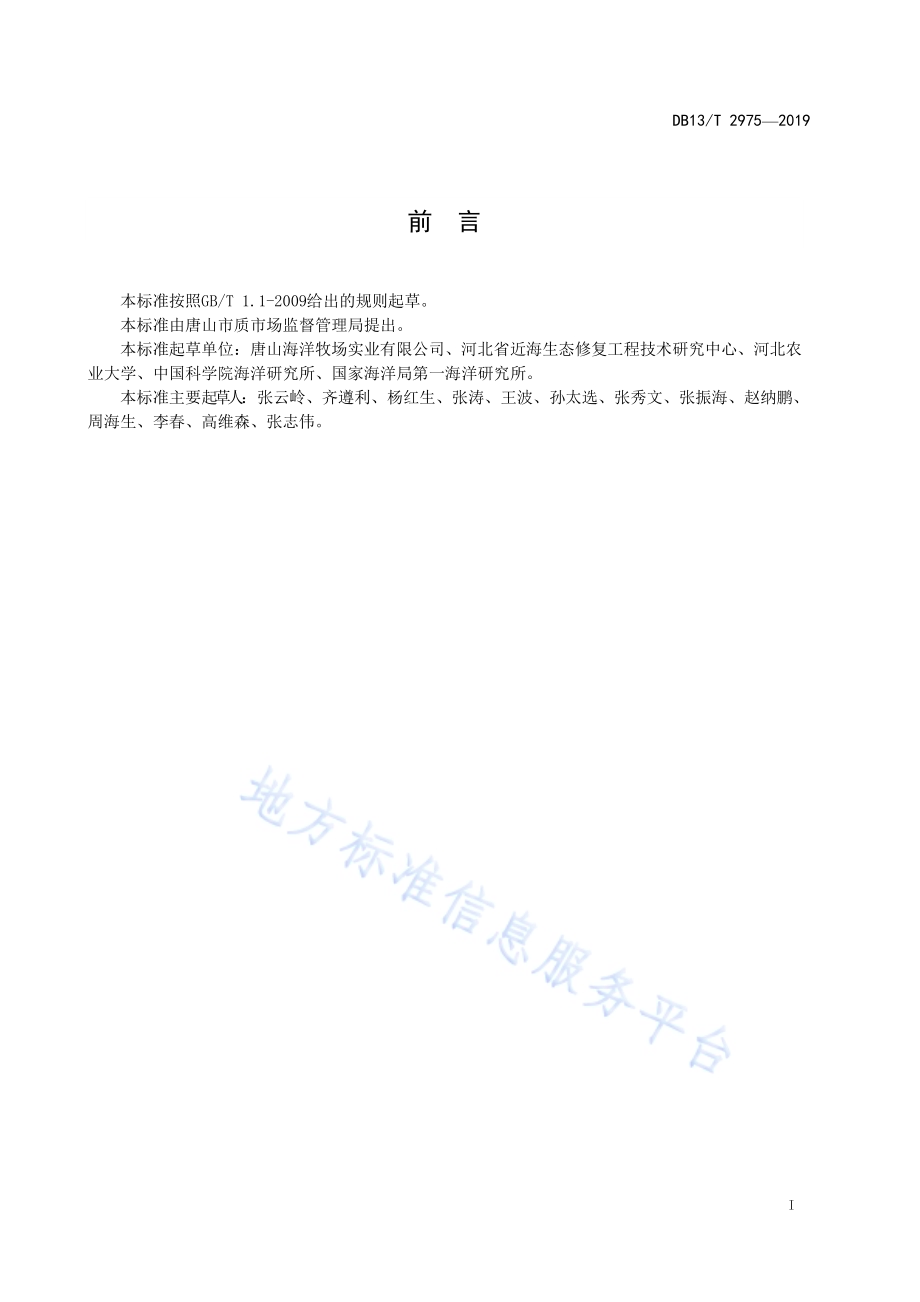

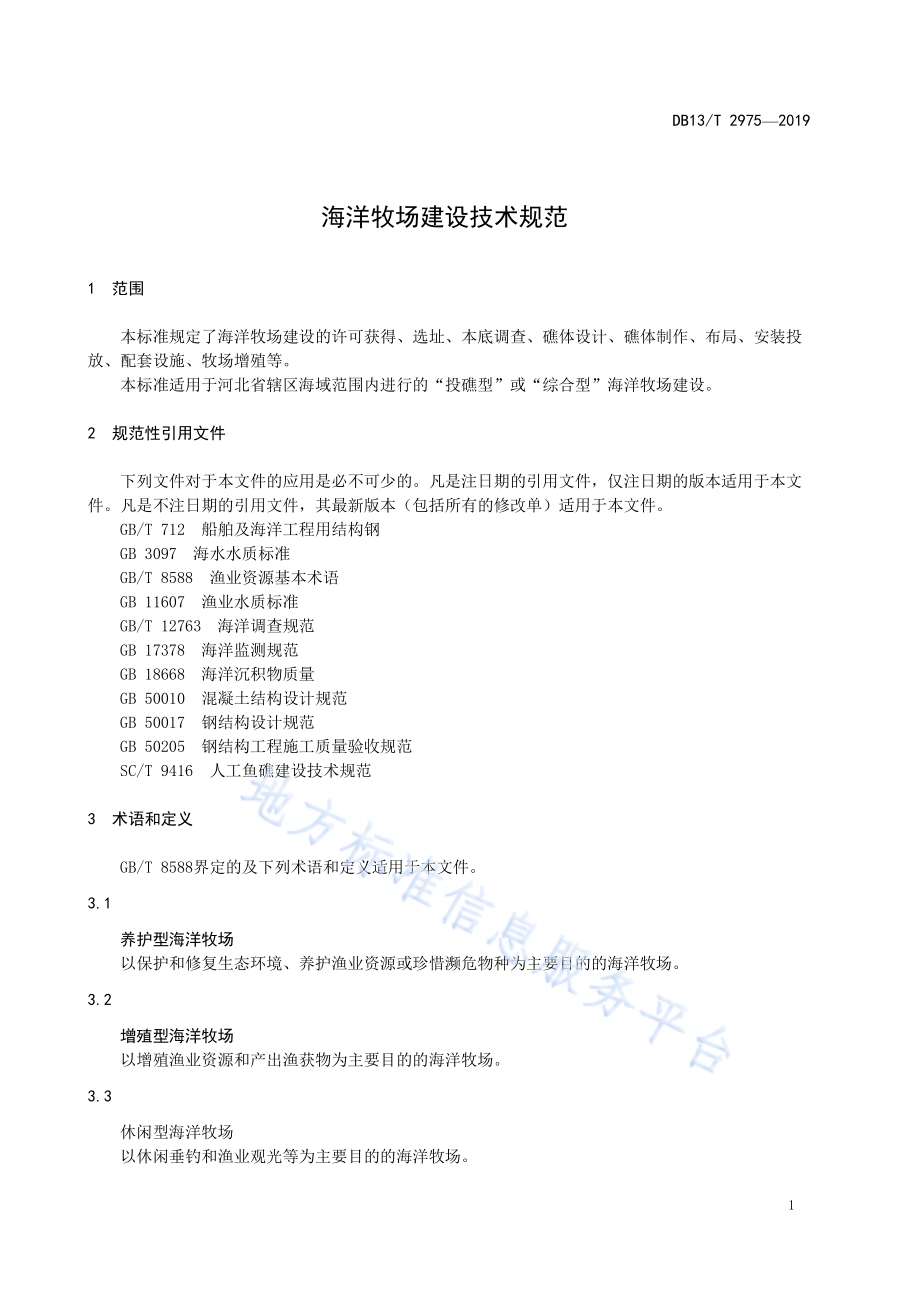

ICS 65.020.01 B 50 DB13 河北省地方标准 DB 13/T 29752019 海洋牧场 建设技术 规范 2019-04-28 发布 2019-05-28 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 2975 2019 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由唐 山市 质市场 监督 管理 局提 出。本标准 起草 单位：唐 山海 洋牧场 实业 有限 公司、河 北省近 海生 态修 复工 程技 术研究 中心、河 北 农业大学、中 国科 学院 海洋 研究所、国 家海 洋局 第一 海洋研 究所。本标准 主要起草人：张云 岭、齐遵 利、杨红 生、张涛、王波、孙 太选、张 秀文、张振 海、赵纳 鹏、周海生、李 春、高维 森、张志伟。DB13/T 2975 2019 1 海 洋牧场 建设技术 规范 1 范围 本标准 规定 了 海 洋牧 场建 设 的许 可获 得、选址、本 底调查、礁 体设 计、礁体 制作、布局、安 装 投放、配 套设 施、牧场 增殖 等。本标准 适用 于 河 北省 辖区 海域范 围内 进行 的“投礁 型”或“综 合型”海 洋牧 场建设。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适 用 于本 文件。GB/T 712 船舶 及海 洋工 程用结 构钢 GB 3097 海水 水质 标准 GB/T 8588 渔 业资 源基 本 术语 GB 11607 渔业 水质 标准 GB/T 12763 海 洋调 查规 范 GB 17378 海洋 监测 规范 GB 18668 海洋 沉积 物质 量 GB 50010 混凝 土结 构设 计规范 GB 50017 钢结 构设 计规 范 GB 50205 钢结 构工 程施 工质量 验收 规范 SC/T 9416 人 工鱼 礁建 设 技术规 范 3 术语和 定义 GB/T 8588 界定 的及 下列 术 语和定 义适 用于 本文 件。3.1 养护型 海洋 牧场 以保护 和修 复生 态环 境、养护渔 业资 源或 珍惜 濒危 物种为 主要 目的 的海 洋牧 场。3.2 增殖型 海洋 牧场 以增殖 渔业 资源 和产 出渔 获物为 主要 目的 的海 洋牧 场。3.3 休闲型 海洋 牧场 以休闲 垂钓 和渔 业观 光等 为主要 目的 的海 洋牧 场。DB13/T 2975 2019 2 3.4 对象生 物 投放人 工鱼 礁的 主要 目的 生物。3.5 小型鱼 礁 体积等 于或 小于3空 方的 单 体鱼礁。3.6 中型鱼 礁 体积等 大于3空 方且 小于27空方的 单体 鱼礁。3.7 大型鱼 礁 体积为27空 方以 上的 单体 鱼礁。4 获得海 洋牧 场建 设许 可 4.1 向主管 部门 申请，获 得海 域使用 权和 投礁 许可。4.2 明确海 洋牧 场功 能定 位。具体功 能包 括养 护型 海洋 牧场、增殖 型海 洋牧 场、休闲型 海 洋 牧 场 等。4.3 由具备 工程 设计 或工 程咨 询相关 资质 单位 编制 海洋 牧场工 程建 设可 行性 研究 报告，开 展工 程 建 设可行性 论证。4.4 由具备 相关 资质 的单 位进 行海洋 工程 环境 影响 评估，评估 范围 包括 海洋 生物、物理、化学、水 文、地质等 内容。5 选址 5.1 牧场建 设 应 选在 渔业 重要 海域，无 污染 源，水 质良 好，适 合对 象生 物栖 息、繁 育 和生长，受台 风、风暴潮、海 冰、赤潮 等自 然灾害 影响 较小。5.2 牧场建 设海 域应 符合 国家 和地方 的海 域使 用功 能区 划、渔 业发 展规 划及 涉海 相关法 律法 规。5.3 牧场建 设海 域不 与航 道、港区、锚 地、通 航密 集区、倾废区、海上 开采 区、海 底 管线通 过的 区域、各类保 护区 核心 区、国防 用海以 及其 他海 洋工 程设 施区等 功能 区相 冲突。5.4 投礁区 底质 应地 势平 缓，底质较 硬，泥沙 淤积 少，保持一 定的 稳定 性、抗压 强度和 承载 力，淤泥厚度宜 小 于0.6 m，海 底淤 泥较深 的软 泥底、流速 较 大的细 沙底 海域 不宜 作为 投礁区，投礁 后礁 体不 能发生滑 移、倾覆、埋 没等 现象。沉积 物达 到 GB 18668 规定 的一 类海 洋沉 积物 质量标 准。5.5 有一定 水深，沉 礁顶 端到 海平面 极端 低水 位的 距离 一般应 大 于5 m。5.6 水流畅 通但 不宜 过急，流 速不大 于 1.5 m/s。5.7 水质符 合 GB 11607 规定，达到 GB 3097 中 规定 的二 类水质 质量 标准。DB13/T 2975 2019 3 5.8 与海水 增养 殖、海产 品加 工、滨 海休 闲渔 业等 相结 合。6 本底调 查 海洋牧 场建 设之 前，对拟 建海域 进行 本底 调查，调 查项目、内 容和 方法 见 表1。表 1 本底 调查 的内 容和 方 法 项目 内容 方法 气象 气温、气压、风速、风向、降雨 搜集整理 水文 水深、水温、盐度、潮汐（潮 流方向、潮位）、海流（流速、流向）、海浪等 GB/T 12763.2 水环境 水色、透明度、悬浮物（SS）、pH、溶解氧、氨氮、亚硝酸盐氮、硝酸盐氮、无机磷、化学需氧量（COD）、生化需氧量（BOD）、重金属（镉（Cd）、汞（Hg）、砷（As）、铅（Pb）、铬(Cr)、铜(Cu)、锌(Zn)）等 GB/T 12763.4、GB 17378.4 底质 海底地形、底质类型、底质粒度、淤泥厚度、流沙等 GB/T 12763.8、GB/T 12763.10、GB/T 12763.11 沉积物 pH、含水率、石油类、硫化物 等 GB 17378.5 生物 浮游植物、浮游动物，底栖生物，游泳动物等 GB/T 12763.6、GB/T 12763.9 生产力 叶绿素、初级生产力 GB/T 12763.6 灾害性天气、水质 台风、风暴潮、海冰、赤潮等 搜集整理 社会经济条件 渔业及相关规章制度、海域使用规划、海洋产业概况、渔业结构、渔获物组成、渔民收入状况等资料 搜集整理 7 礁体设 计 7.1 礁体材 料 7.1.1 选用原 则 材 料的 选用 遵循 环保、坚固 耐用、易 加工 制作、耐冲 刷磨 损、不易 破损、造价 低廉、来 源 方便等原 则。7.1.2 礁体材 料 礁 体材 料一 般包 括石 料、木 材、贝壳 等天 然材 料，混 凝土、钢 材、玻璃 钢、工 程塑 料等 建 筑材料，混凝 土与 钢筋 结合 以及塑 料、玻璃 纤维、陶 器等相 结合 的综 合性 材料，混凝 土涵 管、粉煤 灰 等废弃材 料。7.1.3 材料要 求 7.1.3.1 石材宜 选择 适合 对象 生物 附着、放射 性污 染低 的天 然石料，单 块重 量 在 50 kg 以上。DB13/T 2975 2019 4 7.1.3.2 混凝土 构件 的强 度符 合 GB 50010 规定，混 凝土 强度 达到 C20 以 上。7.1.3.3 钢材符 合GB/T 712 规定，选择国 家标 准钢 材或 同等 质量以 上的 钢材。7.2 设计要 求 7.2.1 根据投 礁区 的水 深、底质、海况 等环 境因 子和 生物 资源的 生态 特点，选 址礁 体的形 状、结构 和规格。7.2.2 礁体设 计符 合对 象生 物生 理、生态和 行为 特点 要求，有较高 的强 度和 稳定 性，有 足够的 底面 积，保证投 放后 沉陷 小、不倾 倒，石 材礁 及各 种构 筑型 礁体投 放后 形状 和结 构保 持年限 不少 于 30 年。7.2.3 礁体设 计前 首先 要对 海 底 承载力、滑移 稳定 性、倾 覆 稳定性 等进 行测 算。对 海 底承载 力较 小的海域宜 选择 重量 轻、与海 底接触 面积 大的 礁体 结构 类型；对滑 移稳 定性 较低 的海域 宜选 择底 部摩 擦 系数大、受海 流冲 击小 的礁 体结构 类型；对 倾覆 稳定 性较低 的海 域宜 选择 高度 较低、底面 积较 大的 礁 体结构类 型。7.2.4 能最大 限度 地发 挥鱼 礁功 能，尽 可能 地增 大礁 体表 面积、透空 性、透 水性。对 资源增 殖型 鱼礁，宜增大 礁体 表面 积和 粗糙 程度，易于 生物 附着 和繁 育；对 资源 养护 型鱼 礁，礁体结 构宜 复杂、多 孔洞，保持一 定孔 洞面 积，避免 短期内 堵死。7.2.5 各种构 筑型 单体 礁 应 有可 供起吊 的结构，如孔、钩、环等，其 使用 年限 应与 礁体相 同。7.2.6 采取不 同高 度的 礁体 配合 投放、多种 类型 的礁 体相 结合布 局方 式。7.3 礁体制 作 7.3.1 石材礁 按照SC/T 9416 规定 制作。7.3.2 钢筋混 凝土 构件 礁 按照SC/T 9416 规定 制作。混凝土 构建 礁体 进行 配筋 时，受 力混 凝土 钢筋 保护 层厚度 不小 于25 mm，全截 面纵向 钢筋 最小 配 筋率0.2%，纵向 钢筋 最大 间 距为300 mm，横 向钢 筋最 大间距 为300 mm。礁体各 构件 之间 的连 接保 持较高 强度，保 持礁 体整 体的稳 定性，确 保投 放和 使用期 间礁 体整 体 结构不被 破坏。7.3.3 钢结构 礁 按照GB/T 712、GB 50017、GB 50205、SC/T 9416 规 定制作。7.3.4 报废船 礁 利用报 废的 船只 制作 鱼礁，船体 自身 强度 应经 得起 托运和 改造 投放 后海 流的 冲击，首先 应拆 除 机器和配 件，将船 上的 油污 等彻底 清洗 处理 干净，木 船进行 暴晒、杀 虫防 蛀，金属部 分彻 底除 锈，全 身外挂金 属网，然 后内 衬外 包混凝 土，内外 混凝 土厚 度达50 mm 以上，开 设几 个 供内外 水体 交换 的侧 孔。用石块 在在 船舱 内压 载。8 布局 DB13/T 2975 2019 5 8.1 海洋牧 场总 体布 局应 遵循 生态优 先、统 筹兼 顾的 基 本原则，根据 水动 力和 海 域特色 进行 布局。根据面积 大小 和功 能可 划分 成几个 不同 的功 能区，不 同功能 区间 留出 空白 区域。近 岸 6 m 以浅 适合 设置生态底 播增 殖区，开展 贝 类、海珍 品的 增殖。6 m15 m 海 域可 设置 多营 养层 次 生态增 殖区，上层 进行筏式贝 藻生 态养 殖；中下 层投放 资源 增殖 型人 工鱼 礁，开 展贝 类、海 珍品、鱼类等 的增 殖。15 m30 m海域设 置渔 业资 源养 护与 增殖区，可 进行 鱼类 养护、贝类 增殖 等。8.2 石材礁 与小 型混 凝土 构件 礁可采 用平 铺或 聚堆 等布 放方式，大、中型 礁可 采用 单体定 位布 放 方 式。8.3 礁体规 模、礁体 间距 等应 考虑水 动力 学特 性，参 照SC/T 9416 规定 执行。9 礁体安 装、投放 9.1 礁体在 海上 安装、投 放期 间，根 据有 关规 定发 布航 行通告，作 业海 区应 安装 专用的 航标，设 置 警示标志。9.2 投放前 制定 礁体 投放 方案，包括 投放 海域、投放 时 间、运 输路 线、作 业船 舶 等内容。在 投放 位置用定位 仪定 位，并安 放浮 标。投放时 间选 择在 小潮 和平 潮时施 工。根据礁 体材 料、大小、水 深、流 速、布局 等条 件灵 活选用 礁体 投放 方法，对 小型钢 筋混 凝土 构 件礁可从 船上 直接 投放 或用 吊机把 礁体 吊至 海面 脱钩 投放，对大、中 型钢 筋混 凝土构 件礁 一般 用吊 机 把礁体吊 至海 底脱 钩投 放。9.3 按个体 或者 设定 礁体 单元 记录礁 体的 编号、地理 位 置，施工 完成 后绘 制礁 体 结构示 意图、平面 布局图，注明 中心 点和 牧场 区边线 上主 要连 接点、拐 点的经 纬度。9.4 施工过 程中 加强 安全 生产 管理，包括 海上 施工、潜 水、船 舶航 行等。10 配套设 施 10.1 陆基设 施 应根据 牧场 功能 定位 进行 配套设 施建 设，宜配 有育 苗场、加工 厂和 展示 厅、实验室、监 控室、办公室、宿舍 等陆 上保 障设 施，布 局应 方便 苗种 生产、成品 加工、运 输和 管理。10.2 海基设 施 在牧场 区设 置浮 标等 警示 标志，配有 看护 船只，有 条件的 宜配 备水 下监 测系 统、海 上监 管平 台 等设施。11 牧场增 殖 11.1 宜在牧 场区 适当 栽培 马尾 藻等大 型藻 类，增殖 放流 魁蚶、牡蛎 等当 地土 著的 优势种，构 建 贝 藻礁生态 系统，提 高渔 业资 源量。11.2 增殖对 象和 数量 依据 牧场 区生态 环境、生 物资 源、生物承 载力 等条 件来 确定，不能 发生 生 物 入侵、超 出生 物承 载力、引 入病原 微生 物及 寄生 虫等 不良现 象。
