挤塑聚苯板薄抹灰外墙外保温系统应用技术规程DB34／T 1949-2013.pdf

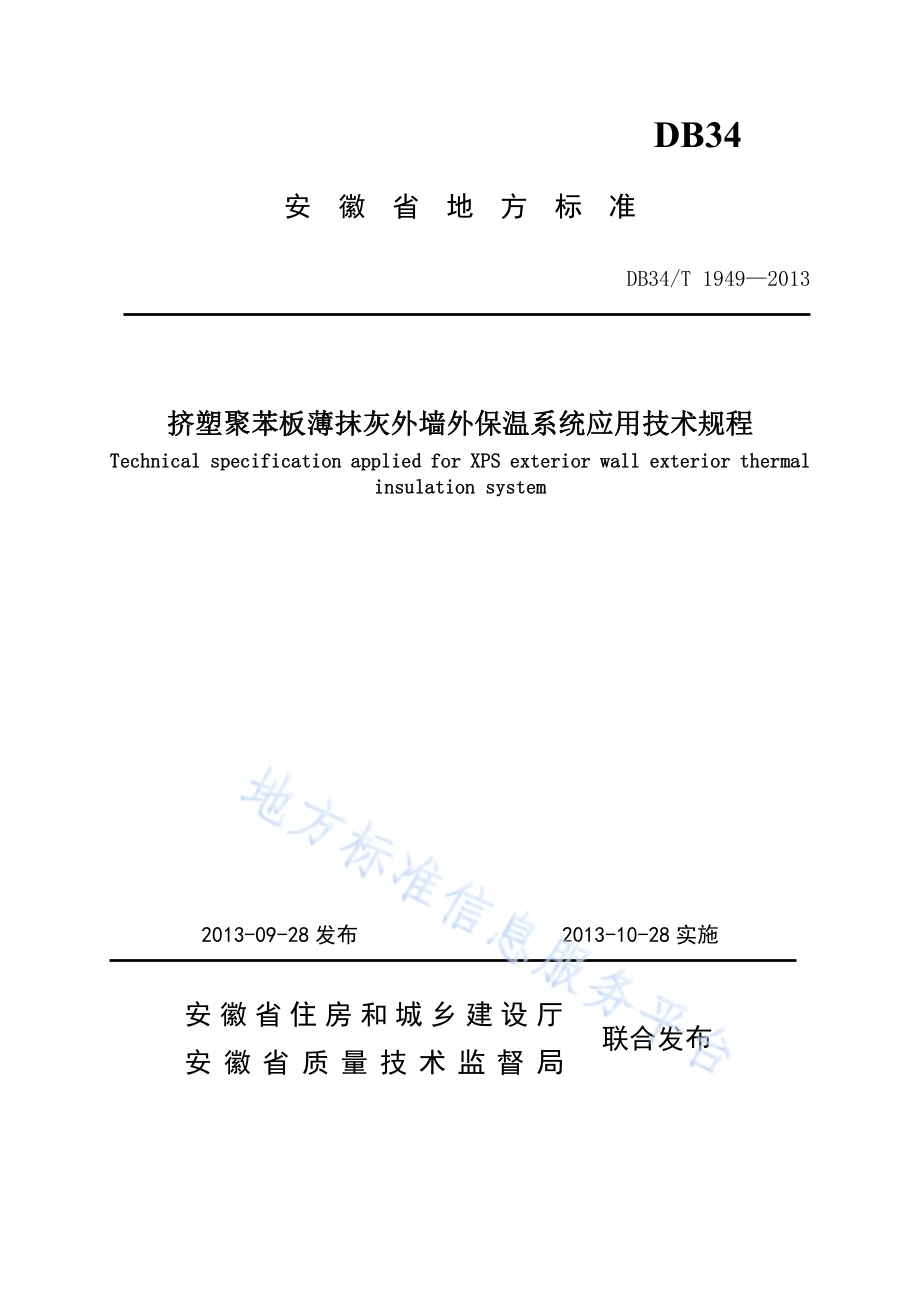

D B 34安 徽 省 地 方 标 准D B 3 4/T 1 9 4 9 2 0 1 3挤 塑聚 苯板 薄 抹灰 外墙 外保 温 系统 应用 技 术规 程T e c h n i c a l s p e c i f i c a t i o n a p p l i e d f o r X P S e x t e r i o r w a l l e x t e r i o r t h e r m a li n s u l a t i o n s y s t e m2 0 1 3-0 9-2 8 发 布 2 0 1 3-1 0-2 8 实 施安 徽 省 住 房 和 城 乡 建 设 厅安 徽 省 质 量 技 术 监 督 局联合发布前 言为 规 范 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 在 我 省 的 应 用，为 设 计、施 工 和 工 程 验 收 提 供 依 据，确 保 工 程 质 量 和 提 高 应 用 技 术 水 平，根 据 安 徽 省 住 房 和 城 乡 建 设 厅“关 于 下 达 2 0 1 0 年 度 安 徽 省 工程 建 设 地 方 标 准 制 订、修 订 项 目 计 划 的 通 知”（建 标 函 2 0 1 0 4 8 7 号 文）的 要 求，安 徽 省 建 筑 科学 研 究 设 计 院 会 同 有 关 单 位 编 制 了 本 规 程。在 编 制 过 程 中，编 制 组 参 考 国 内 同 类 技 术 标 准；进 行 了广 泛 调 查 和 相 关 试 验 研 究；经 征 求 生 产、设 计、施 工 和 工 程 质 量 管 理 人 员 的 意 见，制 定 本 规 程。本 规 程 共 7 章，依 次 为：1 总 则、2 术 语、3 基 本 规 定、4 系 统 及 组 成 材 料 性 能 要 求、5 构 造与 设 计、6 施 工、7 工 程 验 收。本 规 程 由 安 徽 省 住 房 和 城 乡 建 设 厅 负 责 管 理；由 安 徽 省 建 筑 科 学 研 究 设 计 院 负 责 具 体 技 术 内 容的 解 释。执 行 过 程 中 如 有 意 见 和 建 议，请 寄 送 安 徽 省 建 筑 科 学 研 究 设 计 院（合 肥 市 环 城 南 路 2 8 号，邮 政 编 码 2 3 0 0 0 1）。本 规 程 主 编 单 位：安 徽 省 建 筑 科 学 研 究 设 计 院本 规 程 参 编 单 位：安徽 省 建 筑 设 计 研 究 院 有 限 责 任 公 司煤 炭 工 业 合 肥 设 计 研 究 院安 徽 省 第 一 建 筑 工 程 公 司芜 湖 市 建 设 工 程 质 量 监 督 站安 徽 建 工 集 团 有 限 公 司黄 山 瑞 盛 新 材 料 科 技 有 限 公 司安 徽 巨 力 节 能 科 技 有 限 公 司江 苏 省 昆 山 长 绿 环 保 建 材 有 限 公 司安 徽 金 刚 节 能 科 技 有 限 公 司本 规 程 主 要 起 草 人：徐 峰 刘 静 鲁 长 权 马 前 光 刘 兰 范 毓 庆 程 华 旭 王 元 曦叶 长 青 陈 刚 薛 黎 明 徐 永 进 刘 勇 程 晓 峰 庄 继 昌 李 国 方刘 齐 葛 欣 张 磊本 规 程 主 要 审 查 人：王 俊 贤 朱 兆 晴 丰 建 国 武 朝 晖 廖 绍 锋 方 明 刘 超1目 次1 总 则.22 术 语.33 基 本 规 定.54 系 统 及 组 成 材 料 性 能 要 求.64.1 基 本 要 求.64.2 系 统 性 能 要 求.64.3 系 统 构 成 材 料 性 能 要 求.65 构 造 与 设 计.错 误！未 定 义 书 签。5.1 系 统 构 造.错 误！未 定 义 书 签。5.2 设 计.错 误！未 定 义 书 签。6 施 工.126.1 一 般 规 定.126.2 施 工 准 备.146.3 施 工 工 艺 流 程.156.4 施 工 与 控 制.186.5 细 部 处 理.187 工 程 验 收.207.1 一 般 规 定.207.2 主 控 项 目.217.3 一 般 项 目.22附 录 A 检 验 批、分 项 工 程 质 量 验 收 记 录.24本 规 程 用 词 说 明.27条 文 说 明.2821 总 则1.0.1 为 了 规 范 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 在 我 省 的 应 用，保 证 系 统 安 全 和 工 程 质 量，提高 应 用 技 术 水 平，做 到 技 术 先 进、安 全 可 靠、经 济 合 理，制 定 本 规 程。1.0.2 本 规 程 适 用 于 安 徽 省 范 围 内 采 用 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 的 新 建、扩 建 和 改 建 的涂 料 或 装 饰 砂 浆 饰 面 的 民 用 建 筑 外 墙 外 保 温 工 程，工 业 建 筑 和 既 有 民 用 建 筑 外 墙 外 保 温 工 程 可 参照 执 行。1.0.3 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 的 设 计、施 工 和 验 收 除 应 符 合 本 规 程 外,尚 应 符 合 国 家、行 业 以 及 安 徽 省 相 关 标 准 和 规 程 的 规 定。32 术 语2.0.1 基 层 墙 体 s u b s t r a t e挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 所 依 附 的 外 墙，起 承 重 或 围 护 作 用 的 结 构 实 体 或 外 围 护 墙 体，可 以 是 混 凝 土 墙 或 各 种 砌 体 墙 体。2.0.2 找 平 层 s c r e e d-l a y e r在 基 层 墙 体 外 表 面 起 找 平 作 用 的 水 泥 砂 浆 层。2.0.3 胶 粘 剂 a d h e s i v e将 挤 塑 聚 苯 板 粘 结 到 基 层 墙 体 上 的 一 种 建 筑 粘 结 剂，一 般 有 干 粉 状 或 液 料 和 粉 料 组 成 的 双 组 分产 品 两 种 形 式，由 水 泥、细 骨 料、聚 合 物 改 性 剂 和 添 加 剂 等 以 一 定 的 配 比，在 工 厂 混 合 而 成。2.0.4 机 械 固 定 件 m e c h a n i c a l f i x i n g s也 称 锚 栓，是 把 挤 塑 聚 苯 板 固 定 在 基 层 墙 体 上 的 一 种 辅 助 连 接 件，包 括 耐 腐 蚀 的 金 属 螺 钉 和 带圆 盘 的 塑 料 膨 胀 套 管 两 部 分。按 金 属 螺 钉 进 入 基 层 的 方 式 有 回 拧 和 敲 击 两 种 类 型。2.0.5 挤 塑 聚 苯 板 r i g i d e x t r u d e d p o l y s t y r e n e f o a m b o a r d是 挤 出 成 型 聚 苯 乙 烯 泡 沫 板 的 简 称，系 以 聚 苯 乙 烯 树 脂 或 其 共 聚 物 为 主 要 成 分，添 加 少 量 添 加剂，通 过 加 热 挤 塑 成 型 而 制 得 的 具 有 闭 孔 结 构 的 硬 质 泡 沫 塑 料 板，通 常 也 称 为 X P S 板。2.0.6 专 用 界 面 剂 i n t e r f a c e t r e a t i n g a g e n t又 称 专 用 表 面 处 理 剂，与 挤 塑 聚 苯 板 胶 粘 剂 和 抹 面 胶 浆 配 套 使 用，施 涂 在 挤 塑 聚 苯 板 表 面，用以 增 强 挤 塑 聚 苯 板 与 胶 粘 剂 以 及 挤 塑 聚 苯 板 与 抹 面 胶 浆 的 粘 结 强 度 和 改 善 挤 塑 聚 苯 板 的 表 面 防 火 性能。2.0.7 抹 面 胶 浆 p o l y m e r m o r t a r是 由 高 分 子 聚 合 物、水 泥、砂 为 主 要 原 材 料 制 成，具 有 一 定 变 形 能 力 与 良 好 粘 结 性 能 的 聚 合 物水 泥 砂 浆，施 涂 在 挤 塑 聚 苯 板 上，起 抗 裂、防 水、抗 冲 击 作 用，由 水 泥、细 骨 料、聚 合 物 改 性 剂 和多 种 添 加 剂 以 一 定 的 配 比，经 工 厂 混 合 而 成。2.0.8 耐 碱 玻 璃 纤 维 网 布（简 称 耐 碱 玻 纤 网 布）a l k a l i-r e s i s t a n t f i b e r g l a s s m e s h埋 在 抹 面 胶 浆 层 中 间，用 于 提 高 薄 抹 灰 层 的 机 械 强 度 和 抗 裂 性 的 一 种 增 强 材 料，由 耐 碱 玻 璃 纤维 纱 编 织 而 成，并 采 用 耐 碱 聚 合 物 树 脂 涂 覆。2.0.9 薄 抹 灰 层 t h i n r e n d e r i n g c o a t施 工 于 挤 塑 聚 苯 板 表 面，中 间 铺 有 耐 碱 玻 纤 网 布，保 护 挤 塑 聚 苯 板，并 起 防 裂、防 水 和 抗 冲 击作 用 的 构 造 层。2.0.1 0 饰 面 层 f i n i s h l a y e r附 着 于 外 保 温 系 统 表 面 起 装 饰 作 用 的 构 造 层，对 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 起 装 饰 和 保护 作 用，本 规 程 规 定 饰 面 层 有 涂 料 饰 面 层 和 装 饰 砂 浆 饰 面 层 两 种。2.0.1 1 防 护 层 p r o t e c t i n g l a y e r薄 抹 灰 层 和 饰 面 层 的 总 称。2.0.1 2 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 X P S e x t e r i o r w a l l e x t e r i o r t h e r m a l i n s u l a t i o ns y s t e m设 置 在 建 筑 物 外 墙 外 侧，以 燃 烧 性 能 不 低 于 B2级 的 挤 塑 聚 苯 板 为 保 温 材 料，采 用 胶 粘 剂 粘 贴 和锚 栓 辅 助 机 械 固 定 结 合 的 方 式 将 挤 塑 聚 苯 板 固 定 在 外 墙 外 表 面，并 以 抹 面 胶 浆 和 耐 碱 玻 纤 网 布 复 合形 成 的 增 强 层 为 薄 抹 灰 层，采 用 涂 料 或 装 饰 砂 浆 为 外 饰 面 的 外 墙 外 保 温 系 统。2.0.1 3 防 火 构 造 f i r e p r o o f c o n s t r u c t i o n4具 有 防 止 火 焰 蔓 延 和 提 高 外 墙 外 保 温 系 统 防 火 性 能 作 用 的 构 造 措 施。2.0.1 4 防 火 隔 离 带 f i r e p r o o f b a r r i e r z o n e设 置 在 可 燃、难 燃 保 温 材 料 外 墙 外 保 温 工 程 中，按 水 平 方 向 分 布，采 用 不 燃 保 温 材 料 制 成，以阻 止 火 灾 沿 外 墙 面 或 在 外 墙 外 保 温 系 统 内 蔓 延 的 防 火 构 造。53 基 本 规 定3.0.1 采 用 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 的 建 筑 外 墙 的 节 能 工 程 必 须 依 据 国 家 和 我 省 现 行 有 关规 范、标 准 以 及 本 规 程 进 行 设 计、施 工 和 验 收。3.0.2 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 工 程 应 具 有 以 下 性 能：1 应 能 适 应 基 层 的 正 常 变 形 而 不 产 生 裂 缝 或 空 鼓。2 应 能 长 期 承 受 自 重 而 不 产 生 有 害 的 变 形。3 应 能 承 受 风 荷 载 的 作 用 而 不 产 生 破 坏。4 应 能 耐 受 室 外 气 候 的 长 期 反 复 作 用 而 不 产 生 破 坏。5 在 规 定 的 抗 震 设 防 烈 度 下 不 应 从 基 层 上 脱 落。6 结 构 中 应 有 防 火 构 造 措 施，并 具 有 防 止 火 灾 蔓 延 的 能 力。7 应 具 有 防 水 渗 透 性 能。8 保 温、隔 热 和 防 潮 性 能 应 符 合 国 家 和 地 方 现 行 标 准 的 有 关 规 定。9 各 组 成 部 分 应 具 有 物 理-化 学 稳 定 性，所 有 组 成 材 料 应 彼 此 相 容 并 应 具 有 防 腐 性，在 可 能 受 到生 物 侵 害（鼠 害、虫 害）时，还 应 具 有 防 生 物 侵 害 的 性 能。1 0 在 正 确 使 用 和 正 常 维 护 的 条 件 下，其 使 用 年 限 不 应 少 于 2 5 年。3.0.3 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 应 经 耐 候 性 和 安 全 性 试 验 合 格 后，方 可 用 于 外 墙 外 保 温 工程。3.0.4 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 的 所 有 构 成 材 料 应 由 系 统 供 应 商 成 套 供 应，所 采 用 的 所 有配 件、材 料 应 与 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 相 容，并 应 符 合 国 家 相 关 标 准 的 要 求。3.0.5 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 工 程 采 取 的 阻 止 火 灾 蔓 延 的 防 火 构 造 措 施，应 符 合 国 家 的相 关 规 定。64 系 统 及 组 成 材 料 性 能 要 求4.1 基 本 要 求4.1.1 本 章 除 专 门 规 定 外，应 按 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统（D B 3 4/T 1 2 7 8-2 0 1 0）规 定的 检 验 方 法 对 系 统 及 其 组 成 材 料 进 行 性 能 检 验。4.2 系 统 性 能 要 求4.2.1 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 性 能 应 符 合 表 4.2.1 的 规 定。表 4.2.1 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 的 性 能 指 标检 验 项 目 性 能 指 标耐 候 性系 统 无 空 鼓、剥 落 或 脱 落，无 渗 水 裂 缝；抹 面 层 与保 温 层 拉 伸 粘 结 强 度 0.2 2 M P a吸 水 量（浸 水 2 4 h）5 0 0 g/m2抗 冲 击 强 度 加 强 型（Q 型）：1 0 J 级普 通 型（P 型）：3 J 级抗 风 压 值 不 小 于 工 程 项 目 的 风 荷 载 设 计 值耐 冻 融1 0 次 冻 融 循 环 后，系 统 无 空 鼓、剥 落 或 脱 落，无渗 水 裂 缝；抹 面 层 与 保 温 层 的 拉 伸 粘 结 强 度 0.2 2 M P a抹 面 层 不 透 水 性 2 h 不 透 水水 蒸 气 湿 流 密 度 0.8 5 g/(m2 h），且 符 合 设 计 要 求注：加 强 型（Q 型）用 于 建 筑 物 首 层 墙 面 以 及 门 窗 洞 口 等 易 受 碰 撞 部 位；普 通 型（P 型）用 于建 筑 物 二 层 及 以 上 墙 面 等 不 易 受 碰 撞 部 位4.3 系 统 构 成 材 料 性 能 要 求4.3.1 挤 塑 聚 苯 板挤 塑 聚 苯 板 的 燃 烧 分 级 按 G B 8 6 2 4-2 0 1 2 分 级 应 达 到 B2级 及 以 上。挤 塑 聚 苯 板 出 厂 前 应 在 自 然 条件 下 陈 化 4 2 d 或 在 6 0 蒸 汽 中 陈 化 5 d。挤 塑 聚 苯 板 的 性 能 指 标 除 应 符 合 表 4.3.1-1、表 4.3.1-2 的要 求 外，还 应 符 合 G B/T 1 0 8 0 1.2-2 0 0 2 的 要 求；并 宜 使 用 不 带 表 皮 的 挤 塑 聚 苯 板 或 者 使 用 经 过 专 门表 面 处 理 的 挤 塑 聚 苯 板。挤 塑 聚 苯 板 的 长 度 不 宜 大 于 1 2 0 0 m m，宽 度 不 宜 大 于 6 0 0 m m。表 4.3.1-1 挤 塑 聚 苯 板 主 要 技 术 性 能 指 标检 验 项 目 性 能 指 标导 热 系 数（常 温 下），W/（m K）0.0 3 0（带 表 皮）或 不 带 表 皮 0.0 3 5（）密 度，k g/m3 3 0压 缩 强 度，k P a 2 0 0垂 直 于 板 面 方 向 的 抗 拉 强 度，M P a 0.2 2体 积 吸 水 率（浸 水 9 6 h），%1.5尺 寸 稳 定 性，%1.0燃 烧 性 能 不 低 于 B2级7表 4.3.1-2 挤 塑 聚 苯 板 允 许 偏 差检 验 项 目 允 许 偏 差厚 度，m m+1.5；0长 度，m m 7宽 度，m m 5对 角 线 差，m m 3注：本 表 的 允 许 偏 差 值 以 1 2 0 0 m m 6 0 0 m m 的 挤 塑 板 为 基 准4.3.2 胶 粘 剂胶 粘 剂 的 技 术 性 能 指 标 应 符 合 表 4.3.2 的 要 求。表 4.3.2 胶 粘 剂 的 技 术 性 能 指 标检 验 项 目 性 能 指 标拉 伸 粘 结 强 度，M P a（与 水 泥 砂 浆）原 强 度 0.7 0耐 水 0.5 0拉 伸 粘 结 强 度，M P a（与 挤 塑 聚 苯 板）原 强 度 0.2 2，且 破 坏 面 在 挤 塑 聚 苯 板 内耐 水 0.2 2，且 破 坏 面 在 挤 塑 聚 苯 板 内可 操 作 时 间，h 1.5 4.04.3.3 抹 面 胶 浆抹 面 胶 浆 的 技 术 性 能 指 标 应 符 合 表 4.3.3 的 要 求。表 4.3.3 抹 面 胶 浆 的 技 术 性 能 指 标试 验 项 目 性 能 指 标拉 伸 粘 结 强 度（与挤 塑 聚 苯 板），M P a原 强 度 0.2 2，且 破 坏 面 在 挤 塑 聚 苯 板 内耐 水 0.2 2，且 破 坏 面 在 挤 塑 聚 苯 板 内耐 冻 融 0.2 2，且 破 坏 面 在 挤 塑 聚 苯 板 内柔 韧 性抗 压 强 度/抗 折 强 度 比 3.0开 裂 应 变（非 水 泥 基），%1.5可 操 作 时 间，h 1.5 4.04.3.4 耐 碱 玻 纤 网 布耐 碱 玻 纤 网 布 的 外 观 应 无 断 经、断 纬 和 破 洞，无 涂 覆 不 良 等 质 量 缺 陷，其 主 要 性 能 指 标 应 符 合表 4.3.4 的 要 求。表 4.3.4 耐 碱 玻 纤 网 布 的 主 要 性 能 指 标检 验 项 目性 能 指 标普 通 型 加 强 型单 位 面 积 质 量，g/m2 1 6 0 3 0 0拉 伸 断 裂 强 力（经 向、纬 向），N/5 0 m m 1 2 0 0 2 0 0 0拉 伸 断 裂 强 力 保 留 率（经 向、纬 向），%7 5 7 5断 裂 伸 长 率（经 向、纬 向），%4.0 4.0涂 塑 量，g/m2 2 0玻 璃 成 分Z r O2（1 4.5 0.8）%，T i O2（6.0 0.5）%，或Z r O2+T i O2 1 9.2%，Z r O2 1 3.7%，或Z r O2 1 6.0%84.3.5 锚 栓锚 栓 由 螺 钉 和 带 圆 盘 的 塑 料 膨 胀 套 管 两 部 分 组 成。金 属 螺 钉 应 采 用 不 锈 钢 或 经 过 表 面 防 腐 蚀 处理 的 金 属 制 成，塑 料 钉 和 带 圆 盘 的 塑 料 膨 胀 套 管 应 采 用 聚 酰 胺、聚 乙 烯 或 聚 丙 烯 制 成。塑 料 圆 盘 直径 不 小 于 5 0 m m，套 管 外 径 7 1 0 m m。其 主 要 性 能 指 标 应 符 合 表 4.3.5 的 要 求。表 4.3.5 锚 栓 的 主 要 性 能 指 标检 验 项 目 性 能 指 标单 个 锚 栓 抗 拉 承 载 力 标 准 值，k N混 凝 土 中 0.8 0加 气 块 砌 体 中 0.3 0其 他 砌 体 中 0.4 0单 个 锚 栓 对 系 统 传 热 增 加 值，W/（m2 K）0.0 0 4注：锚 栓 有 效 锚 固 深 度：混 凝 土 中 2 5 m m，砌 体 中 5 0 m m4.3.6 专 用 界 面 剂专 用 界 面 剂 的 性 能 指 标 应 符 合 表 4.3.6 的 要 求。表 4.3.6 专 用 界 面 剂 的 性 能 指 标检 验 项 目 性 能 指 标外 观 经 搅 拌 后 应 呈 均 匀 状 态,不 应 有 结 块 性 沉 淀固 含 量，%2 0p H 值 6 9拉 伸 粘 结 强 度（1 4 d），M P a 0.2 2；且 破 坏 面 处 于 挤 塑 聚 苯 板 内4.3.7 封 闭 底 漆封 闭 底 漆 的 性 能 应 符 合 表 4.3.7 的 要 求，并 应 满 足 建 筑 内 外 墙 用 底 漆 J G/T 2 1 0 的 规 定；其 检测 应 按 照 建 筑 内 外 墙 用 底 漆 J G/T 2 1 0 规 定 的 方 法 进 行。表 4.3.7 封 闭 底 漆 的 性 能 指 标项 目 单 位 指 标容 器 中 状 态-搅 拌 后 无 结 块，呈 均 匀 状 态施 工 性-刷 涂 无 障 碍干 燥 时 间表 干 时 间 h 4实 干 时 间 h 8抗 泛 碱 性-7 2 h 无 异 常4.3.8 柔 性 耐 水 腻 子柔 性 耐 水 腻 子 的 性 能 应 符 合 表 4.3.8 的 要 求，其 检 测 应 按 照 建 筑 外 墙 用 腻 子 J G/T 1 5 7-2 0 0 9规 定 的 方 法 进 行。表 4.3.8 柔 性 耐 水 腻 子 的 性 能 指 标项 目 单 位 指 标容 器 中 状 态 无 结 块，状 态施 工 性 刮 涂 无 障 碍干 燥 时 间（表 干）h 5打 磨 性 手 工 可 打 磨耐 水 性（9 6 h）无 异 常耐 碱 性（4 8 h）无 异 常9粘 结 强 度标 准 状 态 M P a 0.6 0冻 融 循 环（5 次）M P a 0.4 0柔 韧 性 直 径 5 0 m m，无 裂 纹低 温 储 存 稳 定 性-5 冷 冻 4 h 无 变 化，刮 涂 无 困 难4.3.9 外 墙 外 保 温 饰 面 涂 料外 墙 外 保 温 饰 面 涂 料 必 须 与 无 机 保 温 砂 浆 外 墙 外 保 温 系 统 相 容，选 用 的 水 性 弹 性 建 筑 涂 料 或 合成 树 脂 乳 液 砂 壁 状 建 筑 涂 料 或 复 层 建 筑 涂 料，性 能 应 分 别 符 合 弹 性 建 筑 涂 料 J G/T 1 7 2、合 成 树脂 乳 液 砂 壁 状 建 筑 涂 料 J G/T 2 4、复 层 建 筑 涂 料 G B/T 9 7 7 9 标 准 要 求，其 抗 裂 性 能 指 标 除 应 符 合国 家 及 行 业 相 关 标 准 外，还 应 满 足 表 4.3.9 的 抗 裂 性 能 要 求。其 检 测 应 按 照 相 关 标 准 规 定 的 方 法 进 行。表 4.3.9 外 墙 外 保 温 饰 面 涂 料 抗 裂 性 能 指 标项 目 指 标平 涂 用 涂 料 断 裂 伸 长 率 1 5 0%连 续 性 复 层 建 筑 涂 料 主 涂 层 断 裂 伸 长 率 1 0 0%浮 雕 类 非 连 续 性 复 层 建 筑 涂 料 主 涂 层 初 期 干 燥 抗 裂 性 满 足 不 开 裂 的 要 求4.3.1 0 饰 面 砂 浆饰 面 砂 浆 的 性 能 应 符 合 墙 体 饰 面 砂 浆 J C/T 1 0 2 4 的 要 求；外 观 应 为 干 粉 状 物，且 均 匀、无 结块、无 杂 物，其 物 理 力 学 性 能 指 标 应 符 合 表 4.3.1 0 的 要 求；其 检 测 应 按 照 墙 体 饰 面 砂 浆 J C/T 1 0 2 4规 定 的 方 法 进 行。表 4.3.1 0 饰 面 砂 浆 的 物 理 力 学 性 能 指 标序 号 项 目 技 术 指 标1 可 操 作 时 间 3 0 m i n 刮 涂 无 障 碍2 初 期 干 燥 抗 裂 性 无 裂 纹3 吸 水 量/g 3 0 m i n 2.02 4 0 m i n 5.04 强 度/M P a 抗 折 强 度 2.5 0抗 压 强 度 4.5 0拉 伸 粘 结 强 度 0.5 0老 化 循 环 拉 伸 粘 结 强 度 0.5 05 抗 泛 碱 性 无 可 见 泛 碱，不 掉 粉6 耐 沾 污 性（白 色 或 者 浅 色），立 体 状/级 24.3.1 1 拌 合 用 水掺 合 在 胶 粘 剂 和 抹 面 胶 浆 中 的 拌 合 用 水，应 为 符 合 国 家 标 准 的 生 活 用 水。4.3.1 2 嵌 缝 材 料嵌 缝 所 用 建 筑 密 封 胶 应 具 有 耐 候 性，可 采 用 聚 氨 酯 密 封 胶 或 硅 酮 建 筑 密 封 胶，其 技 术 性 能 应 符合 聚 氨 酯 建 筑 密 封 胶（J C/T 4 8 2）和 硅 酮 建 筑 密 封 胶（G B/T 1 4 6 8 3）的 要 求。密 封 胶 的 背 衬材 料 采 用 发 泡 聚 乙 烯 实 心 棒，其 直 径 为 缝 宽 的 1.3 倍。4.3.1 4 防 火 隔 离 带 用 材 料防 火 隔 离 带 用 材 料 的 性 能 应 符 合 建 筑 外 墙 外 保 温 防 火 隔 离 带 技 术 规 程 J G J 2 8 9-2 0 1 2 的 要 求。4.3.1 5 附 件在 本 系 统 中 采 用 的 附 件，包 括 托 架、包 角 条、包 边 条、盖 口 条、防 水 涂 膜 等，应 分 别 符 合 相 应产 品 标 准 的 要 求。1 05 构 造 与 设 计5.1 构 造5.1.1 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 由 燃 烧 性 能 不 低 于 B2级 的 挤 塑 聚 苯 板 保 温 层、薄 抹 灰 层 和 饰面 层 构 成，挤 塑 聚 苯 板 采 用 胶 粘 剂 粘 贴 和 辅 助 锚 栓 机 械 固 定 相 结 合 的 方 式 固 定 在 基 层 墙 体 上，薄 抹灰 层 中 满 铺 耐 碱 玻 纤 网 布，系 统 基 本 构 造 如 图 5.1.1。图 5.1.1 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 构 造 示 意 图5.1.2 防 火 隔 离 带防 火 隔 离 带 的 基 本 构 造 应 与 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 相 同，并 应 包 括 胶 粘 剂、防 火 隔离 带 保 温 板、锚 栓、抹 面 胶 浆、耐 碱 玻 纤 网 布 和 饰 面 层 等，防 火 隔 离 带 基 本 构 造 如 图 5.1.2。图 5.1.2 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 中 防 火 隔 离 带 构 造 示 意 图（单 位：m m）1 15.2 设 计5.2.1 设 计 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 时，应 满 足 国 家 及 安 徽 省 有 关 建 筑 节 能 设 计 标 准 的 要求，并 不 得 更 改 系 统 构 造 和 组 成 材 料。5.2.2 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 必 须 按 建 筑 防 火 设 计 要 求，在 楼 层 之 间 设 置 防 火 隔 离 带。防 火 隔 离 带 使 用 的 材 料、设 置 位 置、宽 度、设 计、施 工 和 细 部 构 造 等 应 满 足 建 筑 外 墙 外 保 温 防 火隔 离 带 技 术 规 程（J G J 2 8 9-2 0 1 2）的 规 定。5.2.3 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 的 热 工 和 节 能 设 计 应 符 合 下 列 规 定：1 保 温 层 内 表 面 温 度 应 高 于 0；2 挤 塑 聚 苯 板 的 热 工 计 算 取 值 见 表 5.2.3。表 5.2.3 挤 塑 聚 苯 板 的 热 工 计 算 取 值热 工 性 能 项 目 单 位设 计 取 值带 表 皮 不 带 表 皮导 热 系 数，W/（m K）0.0 3 0 0.0 3 5蓄 热 系 数，S W/（m2 K）0.3 6修 正 系 数 1.15.2.4 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 位 于 建 筑 首 层 的 薄 抹 灰 层 厚 度 应 不 小 于 6 m m 并 且 不 宜 大 于8 m m，其 它 楼 层 应 不 小 于 4 m m 并 且 不 宜 大 于 6 m m。5.2.5 应 做 好 外 保 温 工 程 的 密 封 和 防 水 构 造 设 计，确 保 水 不 会 渗 入 保 温 层 及 基 层，重 要 部 位 应 有 详图。水 平 或 倾 斜 的 挑 出 部 位 以 及 延 伸 至 地 面 以 下 的 部 位 应 做 防 水 处 理。在 外 墙 外 保 温 系 统 上 安 装 的设 备 或 管 道 应 固 定 于 基 层 上，并 应 进 行 密 封 和 防 水 设 计。5.2.6 挤 塑 聚 苯 板 与 墙 体 的 连 接 采 用 粘 贴 和 辅 助 机 械 固 定 结 合 的 连 接 方 式，固 定 件 的 数 量 依 据 建 筑物 高 度 确 定；设 计 中 应 明 确 固 定 件 的 数 量 和 位 置。对 轻 质 墙 体 或 比 较 特 殊 的 墙 体，必 须 对 胶 粘 剂 与基 层 墙 体 的 拉 伸 粘 结 强 度 和 固 定 件 的 抗 拉 承 载 力 进 行 实 测，以 便 具 体 设 计 外 保 温 系 统 同 墙 体 的 连 接方 案。5.2.7 应 在 以 下 位 置 设 置 系 统 变 形 缝：1 基 层 墙 体 设 有 伸 缩 缝、沉 降 缝 和 防 震 缝 处；2 预 制 墙 板 相 接 处；外 保 温 系 统 与 不 同 材 料 相 接 处；墙 面 的 连 续 高 度、宽 度 超 过 6 m 处 和 建 筑 体形 突 变 或 结 构 体 系 变 化 处。5.2.8 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 应 包 裹 门 窗 框 外 侧 洞 口、女 儿 墙、檐 口、勒 脚、挑 窗 台、空 调 机 搁 板 以 及 阳 台 等 热 桥 部 位。外 门 窗 外 侧 洞 口 保 温 层 厚 度 不 应 小 于 2 0 m m。应 对 装 饰 缝、门 窗 洞口 四 角 和 阴 阳 角 等 处 进 行 加 强 处 理，变 形 缝 处 应 做 好 防 水 和 构 造 处 理。5.2.9 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 的 应 用 高 度 应 符 合 国 家 相 关 防 火 规 定，并 应 小 于 下 列 限值：1 对 于 非 幕 墙 式 住 宅 建 筑，其 应 用 高 度 应 小 于 1 0 0 米。2 对 于 非 幕 墙 式 其 它 民 用 建 筑，其 应 用 高 度 应 小 于 5 0 米。1 26 施 工6.1 一 般 规 定6.1.1 承 担 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 工 程 的 施 工 企 业 应 具 备 相 应 的 资 质；施 工 现 场 应 建 立 相 应的 质 量 管 理 体 系、施 工 质 量 控 制 和 检 验 制 度，具 有 相 应 的 施 工 技 术 标 准。6.1.2 施 工 前，施 工 单 位 应 编 制 墙 体 节 能 工 程 专 项 施 工 方 案，并 经 监 理（建 设）单 位 审 查 批 准 后 方可 实 施；施 工 单 位 应 对 施 工 作 业 的 人 员 进 行 技 术 交 底 和 必 要 的 实 际 操 作 培 训，作 业 人 员 应 经 过 培 训并 考 核 合 格 后 方 可 上 岗，并 做 好 技 术 交 底 和 培 训 记 录。6.1.3 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 的 工 程 质 量 检 测 应 由 具 备 资 质 的 检 测 机 构 承 担。6.1.4 应 按 照 经 审 查 合 格 的 设 计 文 件、经 批 准 的 施 工 方 案 的 要 求 和 本 规 程 及 相 关 标 准 的 规 定 进 行 施工。设 计 变 更 不 得 降 低 建 筑 节 能 效 果。当 设 计 变 更 涉 及 建 筑 节 能 效 果 时，应 经 原 施 工 图 设 计 审 查 机构 审 查，并 在 实 施 前 办 理 设 计 变 更 手 续 和 获 得 监 理 和 建 设 单 位 的 确 认。6.1.5 应 在 施 工 现 场，采 用 与 工 程 实 体 相 同 的 材 料 和 工 艺 制 作 样 板 层，样 板 层 应 包 含 防 火 隔 离 带，并 由 具 备 相 应 资 质 的 检 测 机 构 进 行 现 场 见 证 检 测，符 合 设 计 文 件 和 本 规 程 及 相 关 标 准 要 求 后，经 建设、设 计、监 理 和 施 工 等 单 位 的 项 目 负 责 人 对 样 板 层 进 行 验 收 确 认，方 可 进 行 工 程 施 工。6.1.6 挤 塑 聚 苯 板 在 粘 贴 施 工 前 双 面 满 涂 界 面 剂。6.1.7 对 空 心（多 孔）类 基 层 墙 体，如 多 孔 砖（砌 块）、空 心 砖（砌 块）等，应 采 用 有 回 拧 机 构 的 固定 件。6.1.8 材 料 进 场 验 收 应 符 合 下 列 规 定：1 对 材 料 的 品 种、规 格、包 装、外 观 和 尺 寸 等 进 行 检 查 验 收，并 经 监 理 工 程 师（建 设 单 位 代 表）确 认，形 成 相 应 的 验 收 记 录。2 对 材 料 的 质 量 证 明 文 件 进 行 核 查，并 经 监 理 工 程 师（建 设 单 位 代 表）确 认，纳 入 工 程 技 术 档案。进 入 施 工 现 场 用 于 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 的 材 料 均 应 具 有 出 厂 合 格 证、中 文 说 明 书及 相 关 型 式 检 验 报 告；进 口 材 料 应 按 规 定 进 行 入 境 商 品 检 验。3 应 按 本 规 程 和 建 筑 节 能 工 程 施 工 质 量 验 收 规 范（G B 5 0 4 1 1）的 规 定，在 施 工 现 场 对 材 料 进行 抽 样 复 验，复 验 应 为 见 证 取 样 送 检。6.2 施 工 准 备6.2.1 施 工 条 件1 挤 塑 聚 苯 板 薄 抹 灰 外 墙 外 保 温 系 统 的 施 工，应 在 基 层 墙 体 及 砂 浆 找 平 层 的 施 工 质 量 验 收 合 格后 进 行。找 平 层 应 使 用 防 水 砂 浆。找 平 层 与 基 层 墙 体 粘 结 应 牢 固，不 得 有 脱 层、空 鼓、裂 缝，其 表面 层 不 得 有 粉 化、起 皮、爆 灰 等 现 象。其 强 度、平 整 度、垂 直 度、阴 阳 角 方 正 应 符 合 设 计 要 求 和 本规 程 及 相 关 标 准 的 规 定。防 水 砂 浆 找 平 层 允 许 偏 差 值 应 符 合 表 6.2.1 的 规 定。表 6.2.1 防 水 砂 浆 找 平 层 允 许 偏 差 值项 次 项 目 允 许 偏 差1 表 面 平 整 度，m m/2 m 42 立 面 垂 直 度，m m/2
