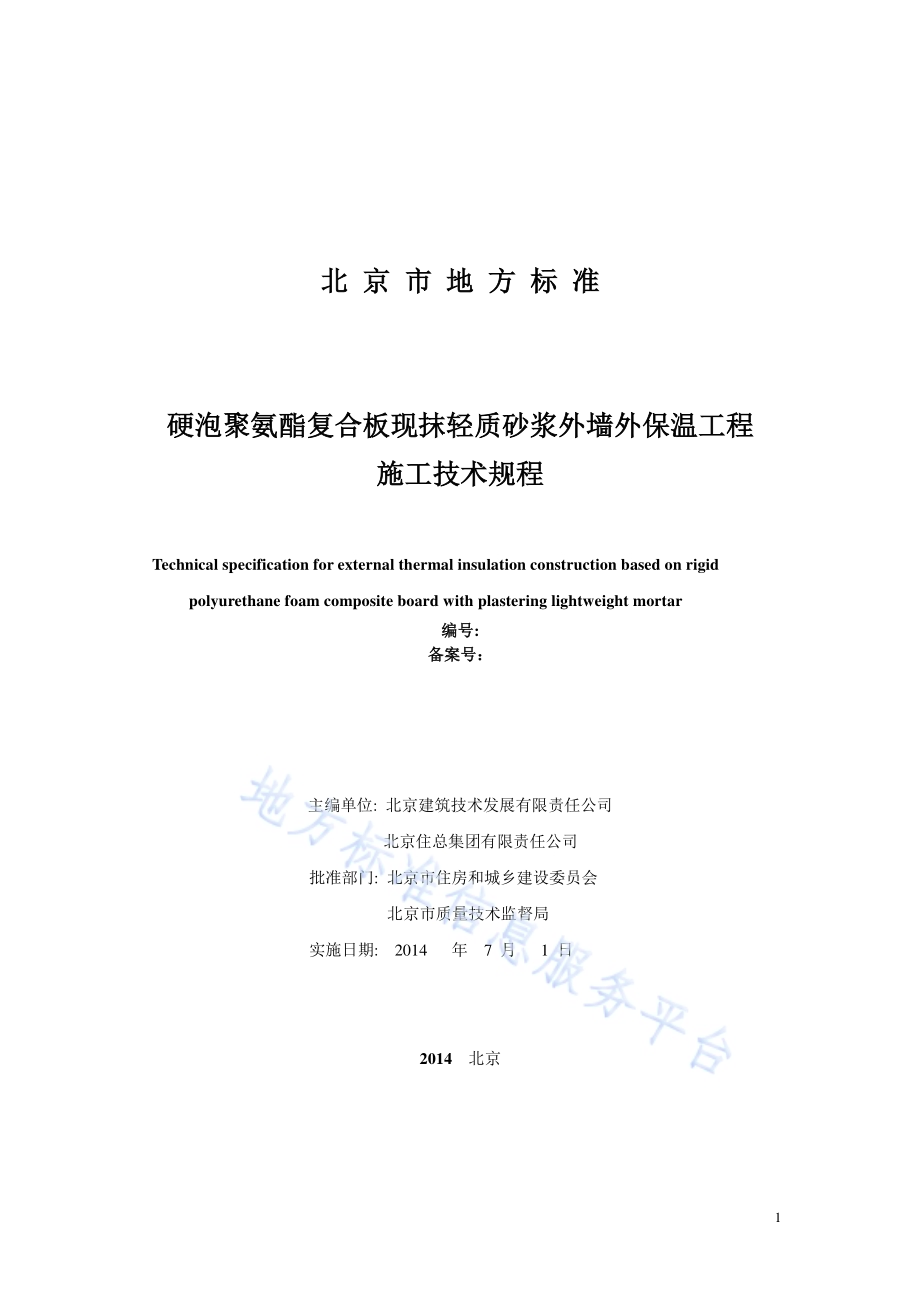

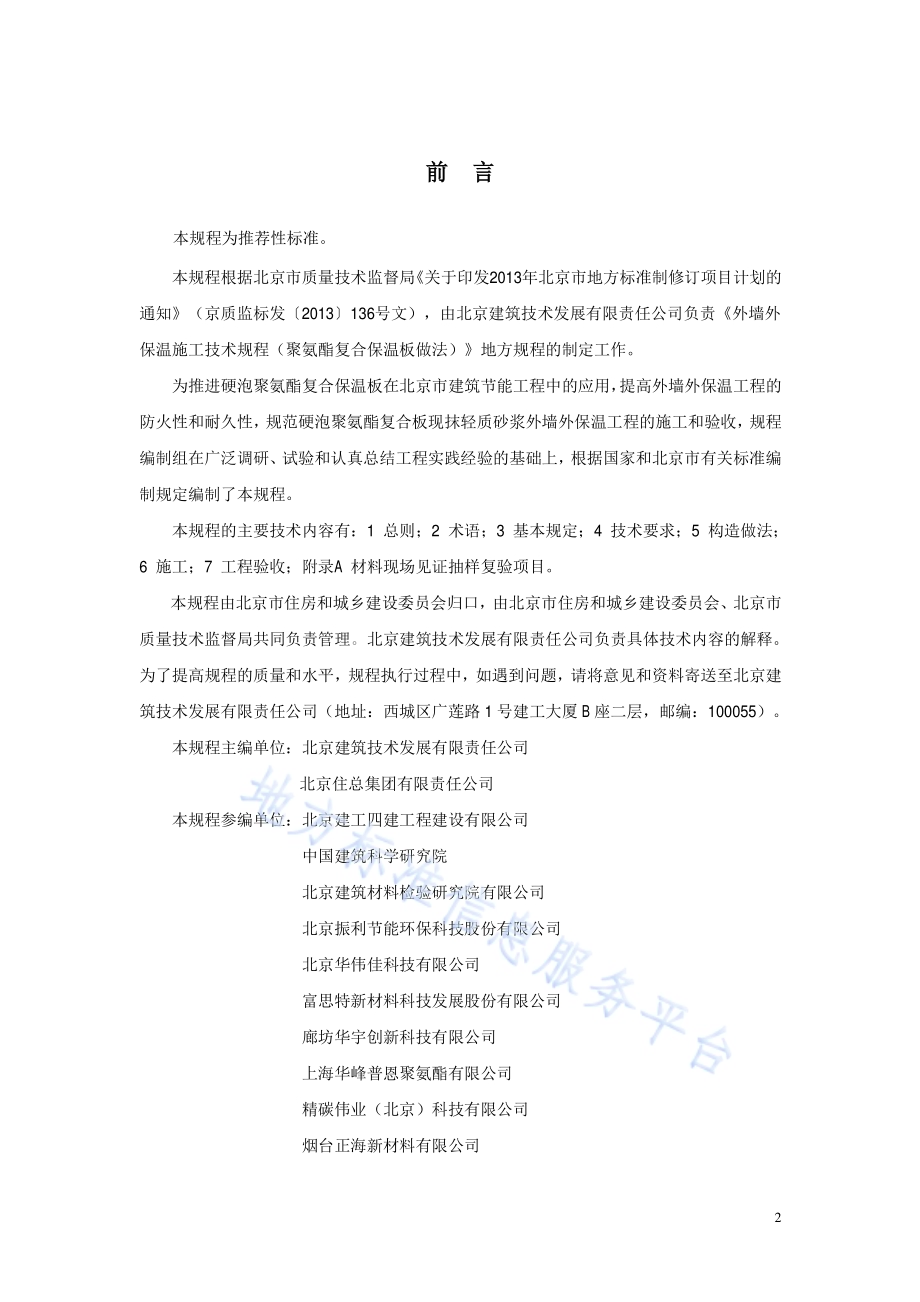

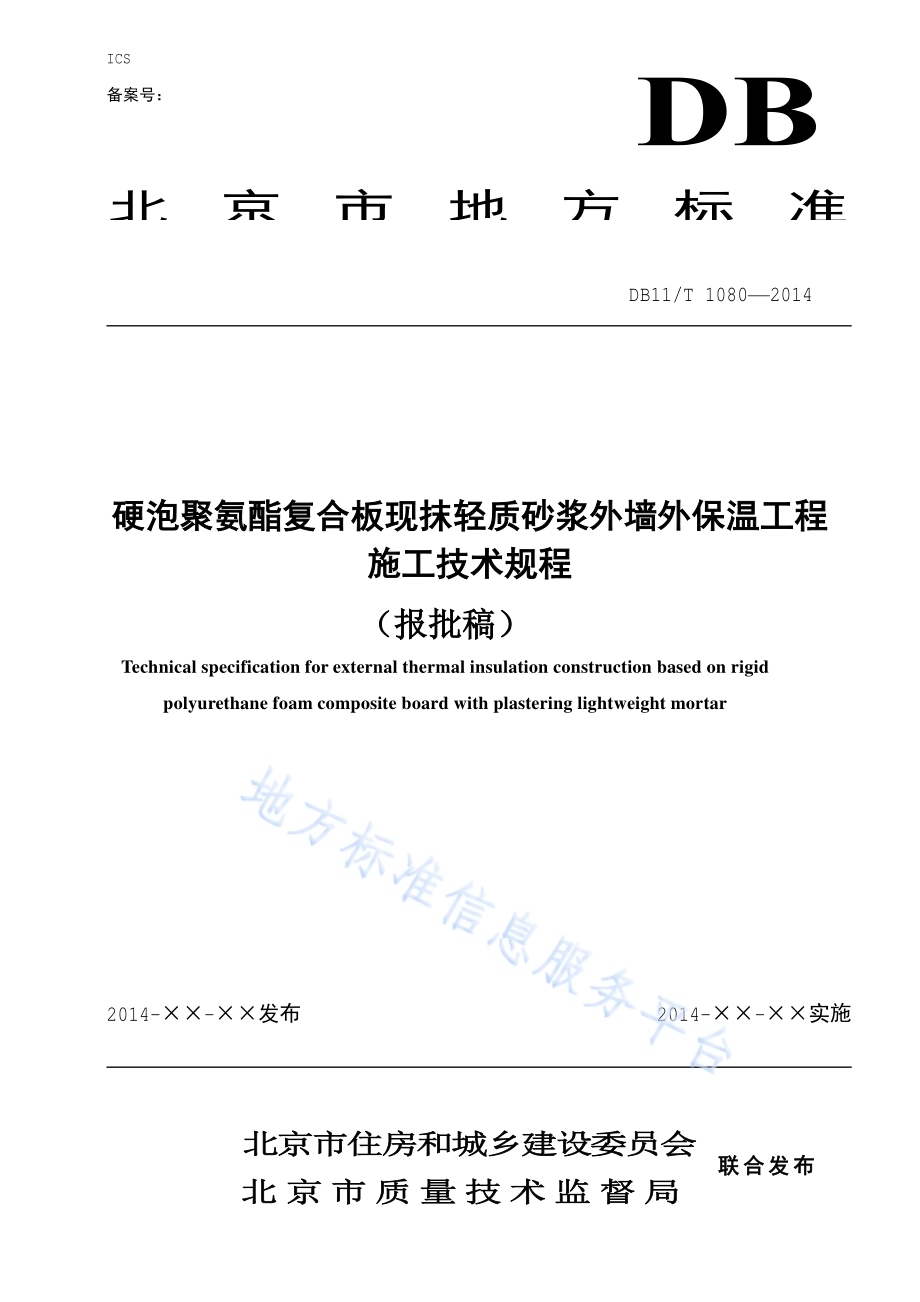

0 ICS 备案号：北京市地方标准DB11/T 1080 2014硬泡聚氨酯复合板现抹轻质砂浆外墙外保温工程施工技术规程（报批稿）Technical specification for external thermal insulation construction based on rigid polyurethane foam composite board with plastering lightweight mortar 2014-发布 2014-实施北京市住房和城乡建设委员会 北京市质量技术监督局 联合发布 1 北 京 市 地 方 标 准 硬泡聚氨酯复合板现抹轻质砂浆外墙外保温工程 施工技术规程 Technical specification for external thermal insulation construction based on rigid polyurethane foam composite board with plastering lightweight mortar 编号:备案号：主编单位:北京建筑技术发展有限责任公司 北京住总集团有限责任公司 批准部门:北京市住房和城乡建设委员会 北京市质量技术监督局 实施日期:2014 年 7 月 1 日 2014 北京 2 前 言 本规程为推荐性标准。本规程根据北京市质量技术监督局关于印发 2013年北京市地方标准制修订项目计划的通知（京质监标发 2013 136号文），由北京建筑技术发展有限责任公司负责外墙外保温施工技术规程（聚氨酯复合保温板做法）地方规程的制 定 工 作。为推 进硬泡 聚氨酯复合保温板 在 北京市建筑 节能 工程 中 的 应用，提高 外墙外保温工程的防火 性和 耐久 性，规 范硬泡 聚氨酯复合板 现抹轻 质 砂浆 外墙外保温工程的施工和 验收，规程编制 组在广泛调研、试验 和 认真 总 结 工程实 践经验 的 基础上，根据 国家 和北京市有关标准编 制规 定 编制 了 本规程。本规程的主 要 技术 内容 有：1 总 则；2 术 语；3 基 本规 定；4 技术 要求；5 构造 做法；6 施工；7 工程 验收；附录 A 材料现场见证抽样 复 验 项目。本规程由北京市住房和城乡建设委员会 归口，由北京市住房和城乡建设委员会、北京市质量技术监督局 共同 负责 管理。北京建筑技术发展有限责任公司负责 具体 技术 内容 的 解释。为 了提高 规程的质量和 水平，规程 执行过 程 中，如遇到问题，请将意见 和 资料寄送至 北京建筑技术发展有限责任公司（地 址：西 城 区广莲路 1号建工 大厦 B座二层，邮 编：100055）。本规程主编单位：北京建筑技术发展有限责任公司 北京住总集团有限责任公司 本规程 参 编单位：北京建工 四 建工程建设有限公司 中国 建筑 科学 研 究院 北京建筑 材料 检 验研 究院 有限公司 北京 振利 节能 环 保 科 技 股份 有限公司 北京 华伟佳科 技有限公司 富思特新 材料 科 技发展 股份 有限公司 廊坊华宇创新科 技有限公司 上 海华峰普恩 聚氨酯有限公司 精碳伟业（北京）科 技有限公司 烟台正海新 材料 有限公司 3 北京 新正迪 节能 建 材 科 技有限公司 北京 华海 聚 能防水 保温 材料 科 技发展有限公司 北京 鹏华创智科 技有限公司 北京建工 新型 建 材 有限责任公司 本规程 起草人：罗淑湘 孙桂芳 王永魁 谢 锋 年 永林 何晓燕 孔祥荣 黄 凯 刘伟华 刘东华 叶 伟 邱军付 李素霞 肖 磊 曲军辉 林燕成 杨 军 高 春青 唐志勇 车快乐 马 仝 鲁 虹 马玉新 田瑞军 陈 涛 本规程主 要 审查 人 员：王 庆生 金鸿 祥 艾 永祥 冯金秋 方展和 孙 诗兵 张显来 4目 录 1 总则.1 2 术语.2 3 基本规定.3 4 性能要求.4 4.1 系统.4 4.2 组成材料.4 5 构造做法.8 6 施工.11 6.1 施工准备.11 6.2 施工流程及工艺.11 7 工程验收.16 7.1 一般规定.16 7.2 主控项目.16 7.3 一般项目.18 附录 A 材料现场见证抽样复验项目.20 本规程用 词说明.21 引 用标准 名 录.22 条文说明.23 5 Contents 1 General provisions.1 2 Terms.2 3 Basic requirements.3 4 Performance requirements.4 4.1 System.4 4.2 Material performance.4 5 Structures and constructions.8 6 Construction technique.11 6.1 Construction preparation.11 6.2 Construction process and Key points.11 7 Project acceptance.16 7.1 General requirements.16 7.2 Domination item.16 7.3 General item.18 Appendix A Site reinspection of materials.20 Explanation of expression in specification.21 List of normative standard.22 Clause explanation.23 1 1 总则 1.0.1 为 了 规 范硬泡 聚氨酯复合板 现抹轻 质 砂浆 外墙外保温工程的施工，保 证 工程质量，做到 技术 先 进、安全可靠、经 济 合 理，制 定 本规程。1.0.2 本规程 适 用 于 以混凝土 和 砌 体 为 基 层 墙 体，采 用硬泡 聚氨酯复合板 现抹轻 质 砂浆 外墙外保温 系统 的 既 有建筑 节能 改 造、新 建、改 建 及扩 建的 民 用 建筑工程的施工和 验收。1.0.3 采 用硬泡 聚氨酯复合板 现抹轻 质 砂浆 外墙外保温 系统 的建筑保温工程，除符 合本规程外，尚 应 符 合 国家、行 业 和北京市 现行 有关标准的规 定。22 术语 2.0.1 硬泡 聚氨酯复合板 rigid polyurethane foam composite insulation board 以 聚氨酯 硬 质 泡 沫塑 料（PUR）或改 性聚 异氰脲酸 酯 硬 质 泡 沫塑 料（PIR）为 芯 材，用 无机 材料进行 六面包覆处 理，在 工 厂预 制 成型 的保温板，简称 聚氨酯复合板。2.0.2 聚氨酯复合板 现抹轻 质 砂浆 外墙外保温 系统 external thermal insulation system based on rigid polyurethane foam composite board with plastering lightweight mortar 以 聚氨酯复合板为保温 材料，用 聚合 物粘 结砂浆 粘贴固 定在 外墙外 表面，并加 设 锚栓辅 助固 定，用轻 质 砂浆 对 聚氨酯复合板的外 表面 进行 找 平抹 灰处 理，用 抗裂 砂浆内 嵌压入玻璃 纤维网格布 进行 增强，以涂 料 或饰面 砂浆进行 表面装饰，具 有保温 功 能 和 装饰效果 的 构造 总称，简称 聚氨酯复合板外墙外保温 系统。2.0.3 聚氨酯复合板 现抹轻 质 砂浆 外墙外保温工程 external thermal insulation construction based on rigid polyurethane foam composite board with plastering lightweight mortar 将 聚氨酯复合板 现抹轻 质 砂浆 外墙外保温 系统 通 过 施工，固 定在 外墙外 表面 上 所形 成 的 建筑 物 实 体，简称 外墙外保温工程。2.0.4 轻 质 砂浆 lightweight mortar 以无机胶凝 材料、轻 质集 料、辅助 外 掺 料 等 制 成 的 干混 砂浆。包 括 无机 轻 集 料 保温 砂浆和 胶 粉 聚 苯颗粒 浆料。2.0.5 托架 bracket 由“L”形金 属 构 件 和 专 用 胀 栓 组 成，锚固 在基 层 墙 体上 以 防 止 聚氨酯复合板 在 粘 结 时 因自重滑移，且 保 障整个 墙 面 上 保温板 底 部 平 齐 的 辅助 支撑件。33 基本规定 3.0.1 外墙外保温工程 应 符 合 现行国家 标准 民 用 建筑 热 工设计规 范 GB 50176，现行 北京 市地方标准 居 住建筑 节能 设计标准 DB11/891和公 共 建筑 节能 设计标准 DB11/687的有关规 定。3.0.2 外墙外保温工程 各 组 成 部 分 应具 有 物 理 及 化 学 稳 定 性；所 有 组 成 材料应 彼此相 容。3.0.3 外墙外保温工程 应 与 基 层 墙 体 有 可靠 连接。3.0.4外墙外保温工程 应具 有 防水 渗透 性 能。3.0.5 外墙外保温工程 应能 适 应基 层 的 正 常变 形 而不产 生裂 缝 或 空鼓。3.0.6 外墙外保温工程 应能 长 期 承受自重、风荷载 和 室 外 气候 的 长 期 反 复 作用 而不产 生 有 害 变 形 和 破坏。3.0.7 外墙外保温工程 除符 合本规程 中 的 相 关 防火要求 外，还 应 复合 国家、行 业 和北京市 现行 的有关 防火 安全 的标准、规 范 的规 定。44 性能要求 4.1 系统 4.1.1 聚氨酯复合板外墙外保温 系统 的性 能应 符 合 表 4.1.1的规 定。表 4.1.1 聚氨酯复合板外墙外保温 系统 性 能 项 目 指 标 试验 方法 耐 候 性 外 观 质量 无裂 缝，无 粉化、空鼓、剥落 现 象 JGJ 144-2004 附录 A.2 系统 拉伸 粘 结 强 度1，MPa 0.10 抗 风 压 不小 于 风载荷 设计 值 JGJ 144-2004 附录 A.3 抗 冲击 强 度，J 普 通 型 3.0 JGJ 144-2004 附录 A.5 加强 型 10.0 不透 水 性 2h不透 水 JGJ 144-2004 附录 A.10 防 护 层 水 蒸气渗透阻 应 符 合设计 要求 或 标准 要求 JG 149 24h吸 水 量，g/m2 500 DB11/T 584 附录 C.4 耐 冻融 30次冻融循 环 后，系统无 空鼓、脱 落，无 渗 水 裂 缝；拉伸 粘 结 强 度 应 不小 于 0.1MPa JGJ 144-2004 附录 A.4 热阻，m2 K/W 符 合设计 要求 GB/T 13475 注：1 测 试 聚氨酯复合板外墙外保温 系统 拉伸 粘 结 强 度时，测 试 块 大 小 为 100mm 100 mm，断缝 应 从 外 饰面 切割 至 聚氨酯复合板 芯 板 5mm以 上。4.1.2 聚氨酯复合板外墙外保温 系统 的性 能 检 验 每两 年 进行 一 次。4.2 组成材料 4.2.1 聚氨酯复合板外墙外保温 系统 组 成 材料 的性 能 除 了 符 合本规程规 定 外，还 应 符 合 国家 相 关标准的规 定。4.2.2 聚氨酯复合板 出 厂 前 应 陈 放，室 温 条 件 下 陈 放 时 间宜 不 少 于 28d。标准板 尺寸 为 1200 mm 600mm，主 要 性 能 和 尺寸允许偏差 应 符 合 表 4.2.2-1和 表 4.2.2-2的规 定。5表 4.2.2-1 聚氨酯复合板性 能 项 目 指 标 试验 方法 芯 材 表 观 密 度，/m3 32 GB/T 6343 导 热 系 数（平 均 温 度25），W/（m K）0.024 GB/T 10294或 GB/T 10295 尺寸 稳 定 性(70，48h)，%1.0 GB/T 8811 吸 水 率，%3 GB/T 8810 燃烧 性 能 B1级 GB 8624 压 缩 性 能（形 变 10%），MPa 0.15 GB/T 8813 复合板 垂直 于板 面 方 向 的 抗 拉 强度，MPa 0.10，且破坏 部位 不 得 位于 界 面处 JG 149 燃烧 性 能 每 组试 件 的 平 均剩余 长度不小 于 35（其 中 任 一 试 件 的 剩余 长度 大 于 20），每 次测 试 的 平 均 烟 气 温 度 峰 值不 高 于 125，试 件 背 面无 任 何 燃烧 现 象。GB/T 8625 表 4.2.2-2 尺寸允许偏差 项 目 指 标 检 验 方法 长度，mm 3.0 钢卷尺，分度值 1mm 宽 度，mm 3.0 厚 度，mm 2.0 对 角线差，mm 3.0 板 边 平 直 度，mm/m 2.0 靠 尺 和 楔 形 塞尺 板 面 平 整度，mm/m 2.0 4.2.3 粘 结砂浆 主 要 性 能应 符 合 表 4.2.3的规 定。表 4.2.3 粘 结砂浆 性 能 项 目 指 标 试验 方法 拉伸 粘 结 强 度（与 水 泥 砂浆），MPa 原 强 度 0.6 JG 149 耐水（浸 水 48h，干 燥 2h）0.4 耐水（浸 水 48h，干 燥 7d）0.6 拉伸 粘 结 强 度（与 聚氨酯复合板），MPa 原 强 度 0.10，且破坏 部位 不 得 位于 粘 结 界 面 耐水（浸 水 48h，干 燥 7d）可 操 作 时 间，h 1.5 4.0 64.2.4 轻 质 砂浆中 无机 轻 集 料 保温 砂浆 主 要 性 能应 符 合 表 4.2.4-1的规 定，胶 粉 聚 苯颗粒 浆料的主 要 性 能应 符 合 表 4.2.4-2的规 定。表 4.2.4-1 无机 轻 集 料 保温 砂浆 性 能 项 目 指 标 试验 方法 干 密 度，kg/m3 420 JGJ 253 抗压强 度，MPa 0.40 GB/T 20473 导 热 系 数，W/(m K)0.085 JGJ 253 线 性 收 缩率，%0.30 拉伸 粘 结 强 度（与 聚氨酯复合板），MPa 0.10 软 化 系 数 0.6 抗 冻 性 抗压强 度 损失率，%20 质量 损失率，%5 燃烧 性 能 A GB 8624 表 4.2.4-2 胶 粉 聚 苯颗 浆料 性 能 项 目 指 标 试验 方法 干表 观 密 度，kg/m3 250 350 JG/T 158 抗压强 度，MPa 0.30 软 化 系 数 0.6 导 热 系 数，W/(m K)0.08 线 性 收 缩率，%0.3 抗 拉 强 度，MPa 0.12 拉伸 粘 结 强 度（与 聚氨酯复合板），MPa 标准 状态 0.10 破坏 部位不 应 位于界 面 浸 水 处 理（浸水 48h，干 燥 14d）0.08 燃烧 性 能 A级 GB 8624 4.2.5 抗裂 砂浆 主 要 性 能应 符 合 表 4.2.5的规 定。表 4.2.5 抗裂 砂浆 性 能 项 目 指 标 试验 方法 拉伸 粘 结 强 度（与 水 泥 砂浆），MPa 标准 状态 0.7 JG/T 158 浸 水 处 理 0.5 冻融循 环 处 理 0.5 拉伸 粘 结 强 度（与 轻 质 砂浆），标准 状态 0.10 7MPa 浸水处理（浸 水 48h，干 燥 7d）0.10 压 折比 3.0 可 操 作 时 间，h 1.5 4.2.6 玻璃纤维网格布（以 下 简称玻纤网）主 要 性 能应 符 合 表 4.2.6的规 定。表 4.2.6 玻纤网 性 能 项 目 性 能 指 标 试验 方法 单位 面 积 质量，g/m2 160 GB/T 9914.3 耐 碱 断 裂强 力（经、纬向），N/50mm 1000 GB/T 20102，GB/T 7689.5 耐 碱 断 裂强 力 保 留率（经、纬向），%80 断 裂 伸长 率（经、纬向），%5.0 GB 7689.5 4.2.7 锚栓 的技术 要求应 符 合 现行行 业 标准外墙保温 用 锚栓 JG/T 366的规 定。4.2.8 托架 应 采 用 不 锈钢 材料 或 经 表面 防 腐 处 理 的 金 属 制 成，且不 得使 用 普 通 型 钢。托架 的 长度不 低 于聚氨酯复合板 长度 的 一半，宽 度不 低 于聚氨酯复合板 厚 度 的 三 分 之 二。4.2.9 与 聚氨酯复合板外墙外保温 系统 配套 的 柔 性 耐水 腻子 和建筑 涂 料 等饰面 材料应 符 合 相 应 标准的 要求，还 应 与 聚氨酯复合板外墙外保温 系统 相 容。4.2.10 聚氨酯复合板外墙外保温 系统所采 用 的 附 件，包 括 建筑 密封 胶、聚 乙烯圆棒、金 属 盖 板 等，应 分 别 符 合设计 要求 和 相 关 产 品 标准的规 定。8 5 构造做法 5.0.1 聚氨酯复合板外墙外保温 系统 基 本 构造见 表 5.0.1。基 层 墙 体 可以 是 混凝土或 各 种 砌 体墙。外 饰面 层 采 用 涂 料 饰面或饰面 砂浆。表 5.0.1 聚氨酯复合板外墙外保温 系统 基 本 构造 基 层 墙体 基 本 构造 构造 示 意 粘 结 层 保温 层 轻 质 砂 浆 层 抗裂 层 饰面 层 混凝土 墙、各 种 砌 体 墙 粘 结砂 浆 聚氨酯 复合板 无机 轻集 料 保温 砂浆或胶 粉聚 苯颗粒 浆料 抗裂 砂浆 玻纤 网 涂 料（或饰 面 砂 浆）锚栓 5.0.2 聚氨酯复合板外墙外保温 系统 的 构造应 符 合 下 列 规 定：1 建筑 物 首 层 应 设 置 一 道 托架，托架 构造 示 意见 图 5.0.2。托架 离散 水 坡 高 度 应 适 应 建 筑 结构 沉降 而不 导 致 外墙外保温 系统 损 坏。散 水 坡 处 应 采 用 吸 水 率低 的保温 材料，保温 材料的 表面处 理应 符 合 相 关标准的规 定。图 5.0.2 首 层 托架 构造 示 意 图 92 聚氨酯复合板 与 基 层 墙 体 的 联 结 采 用 以粘 结 为主，粘锚 结 合方 式。聚氨酯复合板的 粘 结 方 式 可采 取点框 法和 条 粘 法，有 效粘 结 面 积率 不 应 小 于 50%。点框 法 适 用 于 平 整度相 对 较差 的墙 面，条 粘 法 适 用 于 平 整度 好 的墙 面。3 建筑 高 度 在 60m以 下 部位的 锚栓 不 少 于 4个/m2，60m以 上 部位 不 少 于 6个/m2，锚栓 宜 均 匀 分 布，门 窗洞 口、阳 角边 缘 应 适 当 增加 1至 2个 锚栓 进行 加固处 理。4 抗裂 层 中应 压入玻纤网。建筑 物 首 层 应 由 两 层 玻纤网 组 成，抗裂 层 的 厚 度 宜 为 5mm7mm；二层 以 上 墙 面采 用 一 层 玻纤网，抗裂 层 的 厚 度 宜 为 3mm 5mm。5.0.3 聚氨酯复合板外墙外保温 系统 阳 角 和门 窗 外 侧洞 口 周 边 及 四 角 部位做法 应 符 合 下 列 规 定：1 板 与 板 接缝 距洞 口 四 角 距离 不 得 小 于 200mm，构造 示 意见 图 5.0.3-1。图 5.0.3-1 门 窗洞 口 部位聚氨酯复合板 粘贴 示 意 图 2 建筑 物 首 层 外墙 阳 角 部位的 抗裂 层 中 设 置 专 用 护 角 增强，玻纤网 应 位于 护 角 的外 侧；二层 以 上 外墙 阳 角 及 门 窗 外 侧周 边 部位的 抗裂 层 中 采 用附 加 一 层 玻纤网增强。3 门 窗 收口 时，门 窗 外 侧周 边 部位的 抗裂 层 中 采 用附 加 一 层 玻纤网增强。窗 口内 侧 的聚 氨酯复合板 与 门 窗框（或辅 框）间 应 留 6mm 10mm的 缝，填 背 衬勾填 建筑 密封 胶，构造示 意见 图 5.0.3-2。10 图 5.0.3-2 门 窗洞 口收口 示 意 图 5.0.4 当 设计 对 聚氨酯复合板外墙外保温 系统 的 伸 缩 缝 有 要求 时，伸 缩 缝 的施工 应 先 在 缝 内填 塞 发 泡 聚 乙烯圆棒 或 条（直 径 或 宽 度 为 缝 宽 的 1.3倍），再 分 两 次 勾填 建筑 密封 胶，勾填 厚 度 为 缝 宽 的 50%70%。伸 缩 缝 的做法 示 意 图 见 图 5.0.4。图 5.0.4 聚氨酯复合板外墙外保温 系统 伸 缩 缝 做法 示 意 图 5.0.5 基 层 墙 体 设有 变 形 缝时，聚氨酯复合板外墙外保温 系统 应在 变 形 缝 处 断 开，并采 用 不燃 保温 材料 填 塞，缝 口 设 变 形 缝 金 属 盖 板，并 应 采 取措 施，防 止 生物 侵 害。11 6 施工 6.1 施工准备 6.1.1 外墙外保温施工 前 应进行 以 下 技术准 备：1 施工 人 员 应 熟悉图纸，熟悉 施工 现场，了解材料 性 能，掌握 施工 要 领。2 施工 前 应 制 作样 板墙，经 有关方 确 认 后 方 可 进行 正 式 施工。施工单位 应结 合 样 板墙的 操 作，做 好 质量 控 制 要 点 的 指 导 和 对 施工 人 员 进行 必 要 的技术 培训。3 在 施工 前 应 编制 专 项施工方 案，并对 施工 人 员 进行 书 面 技术 交 底。4 必 要 时，现场 技术 人 员 应结 合施工 图纸 要求，对 细 部做法 进行 施工 图细 化。6.1.2 外墙外保温工程 所采 用 的 系统 材料应 成 套 提 供，配套 砂浆 宜 采 用 干混 砂浆。6.1.3 材料 存 放 应 满足 以 下 要求：1 应在 库（棚）内 存 放，注 意 通 风、防 潮，严禁雨淋。如 露天存 放，必须苫 盖。2 应 分 类存 放 并 挂牌 标 明 材料 名 称。3 应 贮存 在 干 燥 阴凉 的 场 所，贮存 期 及 条 件 应 符 合 产 品 说明 要求。6.1.4 聚氨酯复合板 与 粘 结 层 和 轻 质 砂浆 层 均 应具 有 良好 的 粘 结 性，粘 结 强 度 应 不小 于0.10MPa。必 要 时 应 预先对 聚氨酯复合板 进行 界 面处 理。6.1.5 施工 前 应 准 备好磅秤、电动搅拌器、电锤（冲击 钻）、自 动（手动）螺丝刀、剪刀、钢 丝刷、扫帚、棕 刷、开刀、抹 子、阴阳 角 抿 子、托 线 板、2m靠 尺 等 主 要 机 具。6.1.6 外墙外保温工程施工期 间 以及 完 工 后 24h内，基 层 及 环 境 空气 温 度不 应 低 于 5。在 5级 以 上大 风 天 气 和 雨天 不 得 施工。6.1.7 施工 用 吊篮 或 专 用 外 脚 手 架 搭 设 应 牢 固，符 合 相 关标准的规 定，且 经 安全 验收 合 格。6.2 施工流程及工艺 6.2.1 聚氨酯复合板外墙外保温 系统 应 按 以 下 工 艺流 程施工：12 图 6.2.1 聚氨酯复合板外墙外保温 系统 施工 流 程 6.2.2 基 层 墙 体 处 理应 符 合 下 列 要求：1 基 层 墙 体应 符 合 现行国家 标准 混凝土 结构 工程施工质量 验收 规 范 GB 50204和 砌体 工程施工质量 验收 规 范 GB 50203的规 定。既 有 居 住建筑外墙外保温工程施工 前，基 层 处 理 还 应 符 合 既 有 居 住建筑 节能 改 造 技术规程 DB11/381的规 定。如 有 找 平 层，施工 应 在 找 平 层 质量 验收 合 格 后 进行。2 对 基 层 墙 体 表面 应进行 拉伸 粘 结 强 度 验证 检 测，在 每 个 外墙 面 高、中、低 层 各 抽 取 一组试验 的 点，一 般 为 3个，清 除 空鼓、剥落 的部位，用 工程 所 用 粘 结砂浆 对 外墙 表面（带 饰 面 层）进行 拉伸 粘 结 强 度测 试，测 试 方法 参 照 保温板 薄 抹 灰 外墙外保温施工技术规程DB11/T 584，计 算 公 式 及 要求如 下：基 层 处 理 挂 基 准 线 安装 托架 抹 第 二 遍 抗裂 砂浆 抹 第 一 遍 抗裂 砂浆 铺 压玻纤网 饰面 层 施工 抹轻 质 砂浆 粘贴 聚氨酯复合板 粘贴 翻 包玻纤网 安装锚栓 配 制 粘 结砂浆 配 制 轻 质 砂浆 配 制 抗裂 砂浆 配 制 抗裂 砂浆 13F=B S 0.10 N/mm2 其 中，F 单位 面 积 实有 粘 结 力，N/mm2 B 拉伸 粘 结 强 度测 试结 果，N/mm2 S 粘 结 面 积率 3 对 未达 到应 有 拉伸 粘 结 强 度 的墙 面，基 层 应 按照 既 有 居 住建筑 节能 改 造 技术规程DB11/381的规 定进行 处 理。经 处 理 后 的墙 体如 仍 不 能 满足 要求，应 根据实 测 数 据设计 特 定 的 连接 方 案。6.2.3 挂 基 准 线，在 外墙 各 大 角（阳 角、阴 角）及 其 它 必 要 处 挂 垂直 基 准 线，在 每 个 楼 层 的 适 当 位 置挂 水平 线，以 控 制聚氨酯复合板 粘贴 的 垂直 度 和 水平 度。6.2.4 首 层 托架 安装 应 符 合 下 列 要求：1 托架 应水平 横 向 安装。2 固 定 托架 用 锚栓 应 采 用 专 用 胀 栓，钻 头 的 直 径 应 与胀 栓 相 匹 配。钻 孔 深 度 大 于 胀 栓 长 度，胀 栓入 墙有 效锚固 深 度 应 符 合 JG/T 366的规 定，使 用 铁 锤锤 击胀 钉 将 托架 安装并固 定在墙 面 上。6.2.5 粘 结砂浆 的 配 制 应 根据 生 产 厂 商 提 供 的 使 用 说明书 中 的 配 合 比配 制，专 人 负责，严 格计量、搅拌，确 保 搅拌 均 匀。6.2.6 粘贴 翻 包玻纤网。在 粘贴 聚氨酯复合板 前，聚氨酯复合板 安装 的 起 始 部位 及 门 窗洞 口、女儿 墙 等 收口 部位 要 预粘 翻 包玻纤网，玻纤网 的 宽 度 应 不 低 于聚氨酯复合板 厚 度+轻 质 砂浆层 厚 度+200mm，长度 根据 具体 情况 确 定。6.2.7 粘贴 聚氨酯复合板 应 符 合 下 列 要求：1 粘贴 时 应 按 水平 顺序 进行，上 下 错 缝 粘贴，阴阳 角 处 做 错槎 处 理，如 图 6.2.7所 示。图 6.2.7 聚氨酯复合板 排 板 示 意 图 2 粘 板 时 应轻 揉、挤 压 板 面，随 时 用 托 线 板 检 查 平 整度。每 粘 完 一 块 板，用 2m靠 尺 将 14相 邻 板 面 拍 平，及 时 清 除 板 边 溢 出 的 粘 结砂浆，板 与 板 之间 不 得 有“碰头 灰”。板 缝 应 挤紧、拼 严，严禁 上 下 通 缝，拼 缝 高 差 应 不 大 于 1.5mm，拼 缝不 得留 在 门 窗 口 的 四 角 处。3 局部 不 规 则 处粘贴 聚氨酯复合板 可 现场 裁 切，但 切 口应 与 板 面 垂直。4 聚氨酯复合板 安装 完毕 上 墙 后 应 及 时 抹轻 质 砂浆。6.2.8 锚栓安装 应 符 合 下 列 要求：1 锚栓安装 应在 聚氨酯复合板 粘贴 24h后 粘 结砂浆 初 凝 时 进行，使 用 电钻（冲击 钻）按设计规 定 的位 置 和 深 度 在 保温板 上 打 孔，将 锚栓 插 入 孔 中 使 塑 料 圆 盘 的 平 面压 住聚氨酯复合板。基 层 墙 体 为 空 心 砌 块 砌 体 时，应 采 用 回拧打 结 型 锚栓。2 锚栓 应 打 入 基 层 墙 体，锚固 深 度 应 符 合设计和 相 关标准的 要求。6.2.9 轻 质 砂浆 层 施工 应 符 合 下 列 要求：1 按照 生 产 厂 商 提 供 的 说明书 中 的 配 制方法 配 制 轻 质 砂浆，做 到 计量准 确、搅拌 均 匀。2 用轻 质 砂浆进行 聚氨酯复合板外 表面 抹 灰 施工，轻 质 砂浆 层 厚 度 宜 不小 于 20mm。6.2.10 抗裂 层 施工 应 符 合 下 列 要求：1 按照 生 产 厂 商 提 供 的 说明书 中 的 配 制方法 配 制 抗裂 砂浆，做 到 计量准 确、搅拌 均 匀。一 次 配 制量 应 控 制 在 可 操 作 时 间 内用 完，超 过 可 操 作 时 间 后不 准 再 度 加 水（胶）后 使 用。2 轻 质 砂浆 层 施工 完 成 后不 少 于 24h，且 经 检 查 验收 合 格 后 进行 抗裂 砂浆抹 灰 施工。先 在轻 质 砂浆 层 表面 均 匀 涂 抹 约 2mm的 抗裂 砂浆，同 时 将 翻 包玻纤网压入抗裂 砂浆中。3 门 窗 外 侧洞 口 四 角 应在 45方 向 加贴 200mm 400mm的 玻纤网增强，增强玻纤网 置 于大 面玻纤网 的 内 侧。翻 包玻纤网 与 洞 口 增强玻纤网 重 叠 时，可 将 重 叠 处 的 翻 包玻纤网 裁掉，构造 示 意见 图 6.2.10-1。图 6.2.10-1 门 窗洞 口 翻 包玻纤网及增强玻纤网 构造 示 意 图 4 在 抗裂 砂浆 可 操 作 时 间 内，将 玻纤网贴 于 抗裂 砂浆上。单 张玻纤网 的 长度不 宜 超 过6m，玻纤网 铺 设 应平 整 无 褶皱。玻纤网 间 的 横 向 搭 接 宽 度不 应 小 于 100mm，竖 向 搭 接不 应 15小 于 80mm；阴阳 角 处 200mm内 不 允许 搭 接，做法 见 图 6.2.10-2和 图 6.2.10-3。图 6.2.10-2 玻纤网 阴 角 做法 示 意 图 图 6.2.10-3 玻纤网 阳 角 做法 示 意 图 5 在 底 层 抗裂 砂浆 凝 结 前 再 抹 一 道 抗裂 砂浆，厚 度 1mm 2mm，以覆 盖 玻纤网。抗裂 砂浆 表面 应平 整，玻纤网 不 得 外 露。6.2.11 首 层 墙 面 宜 采 用 三 道 抹 灰 法施工，第 一 道 抹 灰 施工 后 压入 一 层 玻纤网（玻纤网 宜 对接），待 其 稍 干 硬，进行 第 二 道 抗裂 砂浆 施工 后 压入玻纤网，玻纤网 的 搭 接 应 按 6.2.10中 的 要求进行，第 三 道 抹 灰 将 玻纤网 完 全覆 盖。6.2.12 待 抗裂 层 达 到 饰面 施工 要求 时，可 按 相 关施工标准 进行 饰面 层 施工。16 7 工程验收 7.1 一般规定 7.1.1 外墙外保温工程质量 验收应 符 合建筑 节能 工程施工质量 验收 规 范 GB 50411及 国家、北京市 现行 相 关标准的规 定。7.1.2 外墙外保温工程的 检 验 批 应 按 下 列 规 定 划 分：1 采 用 相 同材料、工 艺 和施工做法的墙 面，每 500 1000 划 分 为 一 个 检 验 批，不 足 500也 应 划 分 为 一 个 检 验 批。2 检 验 批的划 分 也 可 根据 与 施工 流 程 相 一 致 且 方 便 施工 与 验收 的 原 则，由施工单位 与 监 理（建设）单位 共同 商 定。7.1.3 聚氨酯复合板外墙外保温工程 应 对 下 列 部位 或 内容进行 隐蔽 验收，并 应 有 详 细 文 字记录 和 必 要 的 图 像 资料：1 保温 层 附 着 的 基 层 墙 体 及 其 处 理；2 聚氨酯复合板的有 效粘 结 面 积率；3 保温 层 的 厚 度；4 轻 质 砂浆 层 的 厚 度 及 与 聚氨酯复合板的 粘 结 情况；5 抗裂 层 的 厚 度；6 门 窗洞 口 增强玻纤网 的 铺 设；7 锚栓 与托架 的 安装；8 玻纤网 的 铺 设；9 墙 体 热 桥 部位 处 理。7.1.4 聚氨酯复合板外墙外保温工程 应进行现场 检 查，现场 采 用 的外保温 系统 构造应 与 系统 耐 候 性 检 验 报告 中 外保温 系统 的 构造 相 符。7.2 主控项目 7.2.1 外墙外保温工程 所 用材料 和 半 成 品、成 品 进场 后，应 做质量 检 查 和 验收，其品种、规格、性 能 必须 符 合设计 要求 和有关标准的规 定。检 验 方法：检 查 产 品 合 格 证、出 厂 检 测 报告 和有 效 期 内 的 型 式 检 验 报告。17检 查 数 量：按 进场 批 次，每 批 随 机 抽 取 3个 试样进行 质量 检 查；产 品 合 格 证、出 厂 检 测报告 等 质量 证 明 文 件 应 按照 出 厂 检 验 批 进行 全 数 检 查。7.2.2 外墙外保温工程 进场 时 应 对 聚氨酯复合板、粘 结砂浆、轻 质 砂浆、抗裂 砂浆、玻纤网等 进行 复 验，复 验应 为 见证 取 样送 检。材料现场见证抽样 复 验 项目 见附录 A。检 验 方法：随 机 抽样送 检，核 查 复 验 报告。检 查 数 量：全 数 检 查。7.2.3 外墙外保温工程施工 前 应 按照 设计和 6.2.2的 要求 对 基 层 进行 处 理。检 验 方法:1 对 照 设计文 件 和 6.2.2的 要求 观 察 检 查；2 核 查 隐蔽 工程 验收 记 录。检 查 数 量：全 数 检 查。7.2.4 各 构造 层 之间 的 粘 结 或 连接 必须 牢 固。聚氨酯复合板 与 基 层 的 粘 结 强 度 应 不小 于 0.10MPa。检 验 方法：1 现场 实 测 基 层 墙 体 粘贴 聚氨酯复合板 样 板的 粘 结 强 度；2 扒 开 粘贴 的聚氨酯复合板，观 察 检 查 和 用 手 推 拉 检 查；3 核 查 隐蔽 工程 验收 记 录。检 查 数 量：每 个 检 验 批 抽 查 不 少 于 3处。7.2.5 锚栓 数 量、锚固 位 置、锚固 深 度 和 拉 拔 力 应 符 合设计 要求。检 验 方法：1 观 察；卸 下 锚栓，实 测 锚固 深 度；2 核 查锚固 力 拉 拔 试验 报告；3 核 查 隐蔽 工程 验收 记 录。检 查 数 量：每 个 检 验 批 抽 查 不 少 于 3处。7.2.6 聚氨酯复合板的 厚 度 必须 符 合设计 要求。检 验 方法：1 剖 开 尺 量 检 查；2 核 查 隐蔽 工程 验收 记 录。检 查 数 量：每 个 检 验 批 抽 查 不 少 于 3处。7.2.7 轻 质 砂浆 与 聚氨酯复合板 必须 粘 结 牢 固，粘 结 强 度 应 不小 于 0.10MPa。18检 验 方法：1 现场 实 测 聚氨酯复合板 与 轻 质 砂浆 层 的 粘 结 强 度；2 扒 开 观 察 检 查 和 用 手 推 拉 检 查；3 核 查 隐蔽 工程 验收 记 录。检 查 数 量：每 个 检 验 批 抽 查 不 少 于 3处。7.2.8 抗裂 砂浆 与 轻 质 砂浆 层 必须 粘 结 牢 固，无 脱 层、空鼓，面 层 无裂 缝。检 验 方法：1 用 小 锤 轻 击 和 观 察 检 查；2 核 查 隐蔽 工程 验收 记 录。检 查 数 量：每 个 检 验 批 抽 查 不 少 于 3处。7.2.9 外墙 热 桥 部位 应 按 设计 要求 采 取 隔 断热 桥 和保温 措 施。检 验 方法:1 对 照 设计文 件观 察 检 查；2 核 查 隐蔽 工程 验收 记 录。检 查 数 量：按 不 同 热 桥 种 类，每 类 抽 查 20%，并 不 少 于 5处。7.3 一般项目 7.3.1 聚氨酯复合板 安装 应上 下 错 缝，各 板 间 应 挤紧拼 严，拼 缝 平 整，接缝 处 不 得 抹 粘 结砂浆。检 验 方法：观 察 或查 验 隐蔽 工程 验收 记 录。检 查 数 量：每 个 检 验 批 抽 查 10%，并 不 少 于 5处。7.3.2 聚氨酯复合板 安装 允许偏差 和 检 查 方法 应 符 合 表 7.3.2的规 定。表 7.3.2 聚氨酯复合板 安装 允许偏差 和 检 查 方法 项 次 项目 允许偏差，mm 检 查 方法 1 表面 平 整 4 用 2m靠 尺楔塞尺 检 查 2 立 面 垂直 4 用 2m垂直 检 查 尺 检 查 3 阴、阳 角垂直 4 用 2m托 线 板 检 查 4 阳 角 方 正 4 用 200mm方 尺 检 查 5 接 槎 高 差 1.5 用 直尺 和
