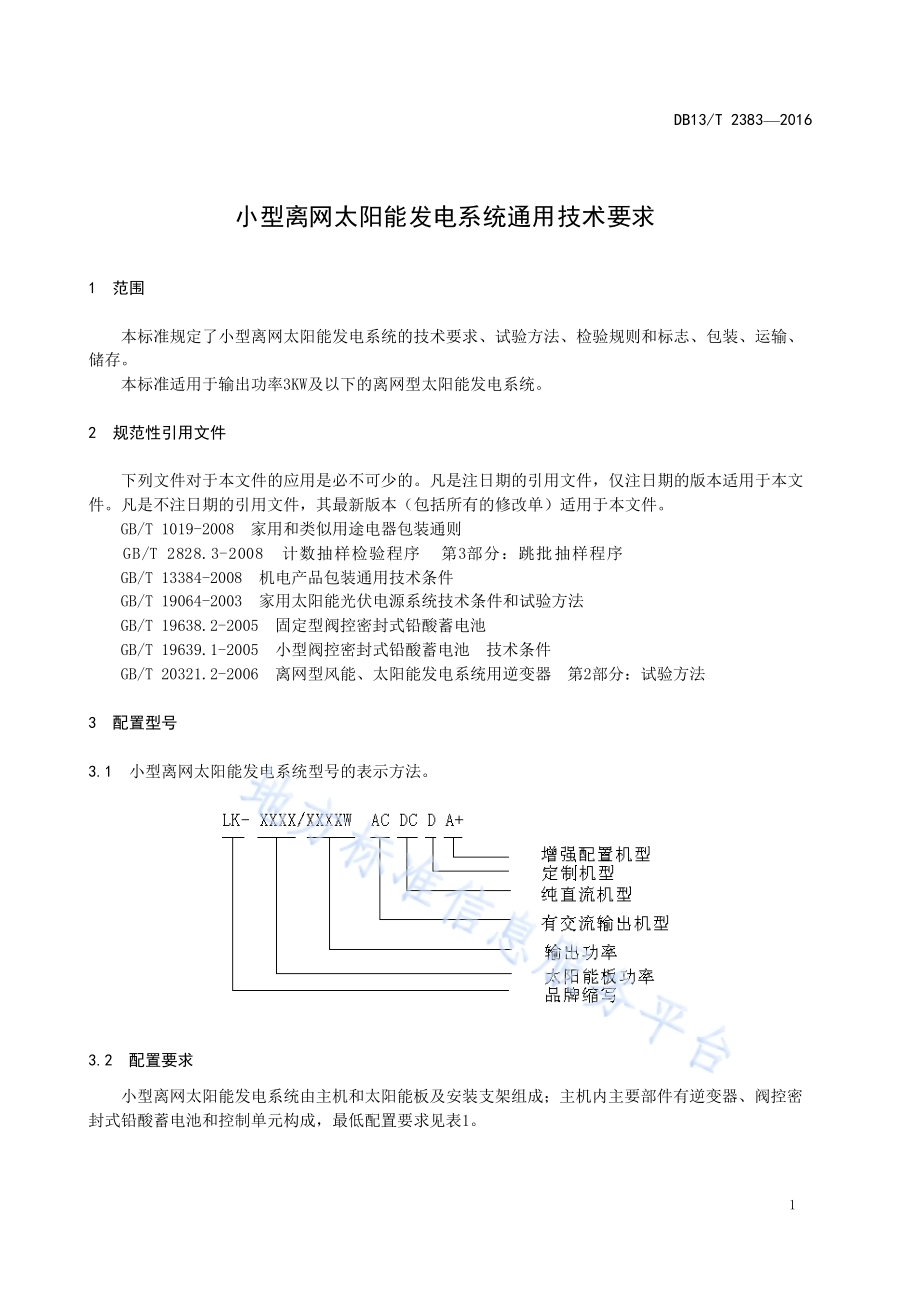

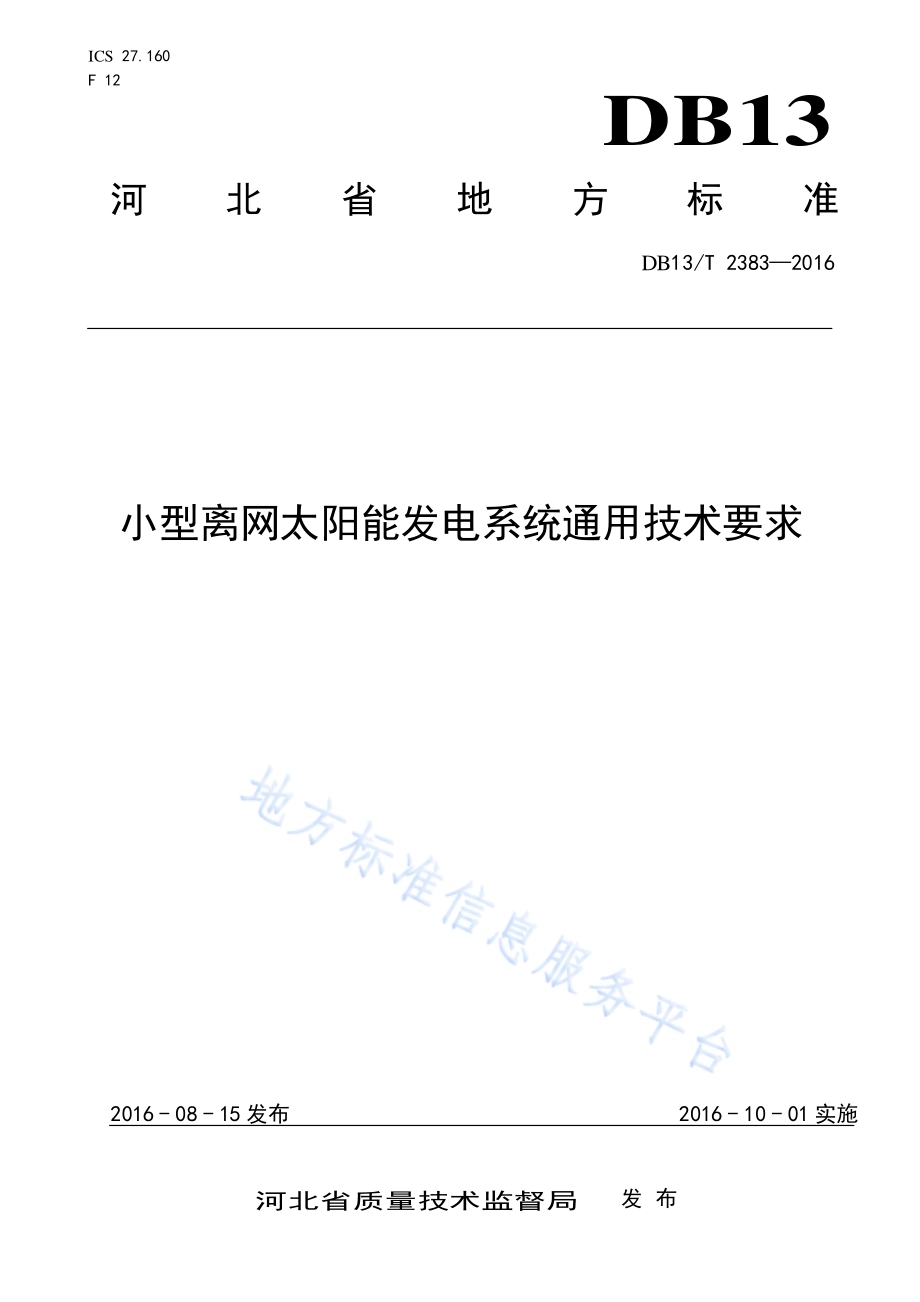

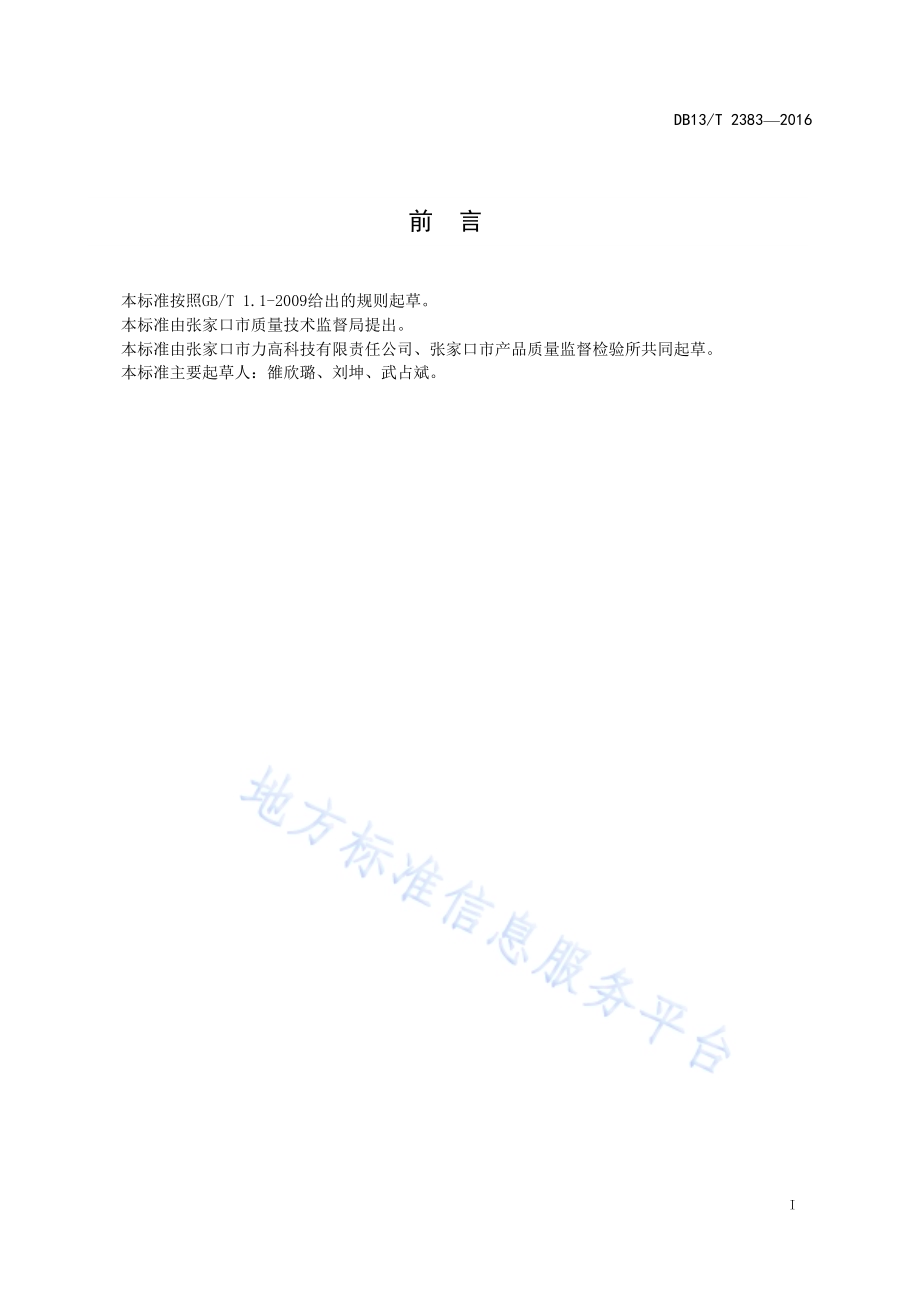

ICS 27.160 F 12 DB13 河 北 省 地 方 标 准 DB13/T 2383 2016 小型离网 太阳能 发电系统 通用 技 术要求 2016-08-15 发布 2016-10-01 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2383 2016 I 前 言 本标准按照GB/T 1.1-2009 给出的规则起草。本标准由张家口市质量技术监督局提出。本标准由张家口市力高科技有限责任公司、张家口市产品质量监督检验所共同起草。本标准主要起草人：雒欣璐、刘坤、武占斌。DB13/T 2383 2016 1 小 型离网 太阳能 发电系 统通用 技术 要求 1 范围 本标准规定了小型离网太阳能发电系统的技术要求、试验方法、检验规则和标志、包装、运输、储存。本标准适用于输出功率3KW 及以下的离网型太阳能发电系统。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 1019-2008 家用和类似用途电器包装通则 GB/T 2828.3-2008 计数抽样检验程序 第3部 分：跳 批 抽 样 程 序 GB/T 13384-2008 机电产品包装通用技术条件 GB/T 19064-2003 家用太阳能光伏电源系统技术条件和试验方法 GB/T 19638.2-2005 固定型阀控密封式铅酸蓄电池 GB/T 19639.1-2005 小型阀控密封式铅酸蓄电池 技术条件 GB/T 20321.2-2006 离网型风能、太阳能发电系统用逆变器 第2 部分：试验方法 3 配置型号 3.1 小型离网太阳能发电系统型 号的表示方法。3.2 配置要求 小型离网太阳能发电系统由主机和太阳能板及安装支架组成；主机内主要部件有逆变器、阀控密封式铅酸蓄电池和控制单元构成，最低配置要求 见表1。DB13/T 2383 2016 2 表1 小型离网太阳能发电系统最低配置要求 主要零部件 输出功率（W）100 500 1000 1500 2000 3000 直流主回路线径，mm 2.5 4 6 8 8 10 太阳能板功率，Wp 50 100 150 300 500 1000 系统工作电压，V 12 12 12 24 24 48 机内阀控密封式铅酸蓄电池容量，AH 38 45 100 200 300 600 机内控制单元额定电流（A）10 10 10 20 30 40 4 技术参数 4.1 主机技术参数应符合表 2 的规定。表2 主机技术参数 项目 技术参数 LK-100/500WAC LK-150/1000WAC LK-300/1500WAC LK-500/2000WAC LK-1000/3000WAC LK-100/120WDC 额定直流 输入电压/V 18 18 36 36 72 18 额定交流 输出电压/V 220 220 220 220 220-USB 额定输 出电流/A 3 3 3 3 3-额定直流 输出功率/W 120 120 120 120 120 120 冷却方式 风冷冷却 风冷冷却 风 冷冷却 风冷冷却 风冷冷却 自然风冷 噪音/dB 55 55 55 55 55 5 太阳能板功率/Wp 100 150 300 600 1200 100 额定直流 输入电流/A 10 20 20 30 20 10 额定输出 直流电压/V 12 12 12 12 12 12 额定交流 输出功率/W 350 600 1000 1500 2400-交流输出波形 修正正弦波 修正正弦波 修正正弦波 正弦波 正弦波-运行 温度/-20+50-20+50-20+50-20+50-20+50-20+50 运行 湿度/%090 090 090 090 0 90 090 4.2 太阳能板 技术参数应 按 GB/T 19064-2003 规定的方法检验并 符合表 3 的规定。DB13/T 2383 2016 3 表3 太阳能板 技术参数 项目 技术参数 LK-100/500WAC LK-150/1000WAC LK-300/1500WAC LK-500/2000WAC LK-1000/3000WAC LK-100/100WDC 最 大 输 出 功 率/Wp 100 150 300 600 1000 100 开路 电压/V 21.6 22.7 42.7 42.7 85 22.7 短路电流/A 5.8 8.51 8.5 17 17 5.8 最大工作电压/V 18.5 18.5 36 36 72 18.5 最大工作电流/A 5.5 8.35 8.2 16.4 16.4 5.5 4.3 逆变器 技术参数应 按 GB/T 20321.2-2006 规定的方法检验。并 符合表 4 的规定。表4 逆变器 技术参数 项目 技术参数 LK-100/500WAC LK-150/1000WAC LK-300/1500WAC LK-500/2000WAC LK-1000/3000WAC 输入电压/V 10.514.5 10.5 14.5 21.529 21.5 29 42.5 56.5 输出电压/V 220 220 220 220 220 输出频率/HZ 50 50 50 50 50 交流输出波形 修正正弦波 修正正弦波 修正正弦波 正弦波 正弦波 额度输出功率/W 500 1000 1500 2000 3000 负载功率因素/%96 96 96 96 96 输入欠压保护/V 10.5 0.3 10.5 0.3 21.5 0.3 21.5 0.3 42.5 0.3 过温保护/65 5 65 5 655 855 855 运行温度/-20+50-20+50-20+50-20+60-20+60 运行湿度/%090 0 90 090 090 090 噪音/dB 55 55 55 55 55 4.4 阀控密封式铅酸蓄电池 技术参数应 按 GB/T 19639.1-2005 和 GB/T 19638.2-2005 规定的方法检验。并符合表 5 的规定。表5 阀控密封式铅酸 蓄电池 技术参数 项目 技术参数 LK-100/500WAC LK-150/1000WAC LK-300/1500WAC LK-500/2000WAC LK-1000/3000WAC LK-100/120WDC 额 定 电 压/V 12 12 12 12 12 12 容量/AH 38 100 100/2 只 150/2 只 150/4 只 80 DB13/T 2383 2016 4 表 5 阀控密封式铅酸蓄电池技术参数（续）标 称使 用温 度/-20+50-20+50-20+50-20+50-20+50-20+50 每 月 平均 自放电率（20）/%2 2 2 2 2 2 4.5 控制单元 技术参数应 按 GB/T 19064-2003 规定的方法检验。并 符合表6 的规定。表6 控制单元 技术参数 项目 技术参数 LK-100/500WAC LK-150/1000WAC LK-300/1500WAC LK-500/2000WAC LK-1000/3000WAC LK-100/100WDC 额定充电流/A 10 100 20 30 40 10 额定放电电流/A 10 100 20 30 40 10 过载电流保护/A 12 12 25 35 45 12 系统电压/V 12 12 24 24 48 12 待机损耗/mA 20 20 20 20 20 20 充电回路压降/V 0.26 0.26 0.26 0.26 0.15 0.26 放电回路压降/V 0.15 0.15 0.15 0.15 0.1 0.15 蓄 电池 过 压 保 护/V 14.5 14.5 29 29 58 14.5 操作温度/-35+55-35+55-35+55-35+55-35+55-35+55 充电恢 复电压/V 12.5 12.5 24 24 45 12.5 放电截止电压/V 10.5 10.5 21 21 42 10.5 冷却方式 自然冷却 自然冷却 自然冷却 自然冷却 自然冷却 自然冷却 4.6 性能 指标 性能 指标应符合表7的规定。表7 性能 指标 项目 性能 指标 LK-100/500WAC LK-150/1000WAC LK-300/1500WAC LK-500/2000WAC LK-1000/3000WAC LK-100/120WDC 充满机 内蓄电池所需时间(有效光照）/h 810 10 12 10 12 810 810 810 交流 220 V 放电 时 间（阻性 100W 负荷）/h 2.5 3 6 7 11 12 1720 3240-注：特殊定制机型按合同配置执行，所使用配件必须符合相应国家标准。DB13/T 2383 2016 5 5 试验方法 5.1 仪器 电流表、电压表、计时器、电阻箱。5.2 试验方法 放电试验采用的负载是额定功率大于200 W电阻箱，阻值调整为485。按GB/T 19064-2003 规定的方法检验。5.3 充满电所需时间 充满电所需时间是指从主机的电能低到无法启动交流逆变器和无法提供直流输出后，使用太 阳能板给 主机 充电，直到 机内 蓄电 池电 压大 于系 统电 压1.1 倍以 上，并且 在正 常强 度光 照下 充电 电流 小于0.5 A时的这个时间段所需要的时间。（即：在充电状态下，充电电流应在机内蓄电池额定充电电流值30%以下）来做记录：a)取一台放电至低压保护后的主机，将直流电流表串到充电输入端；b)将太阳能电池板固定在安装支架上（仰角约为 45）并放 置于 户外。方位：正南。正确 连接引线后，开启主机系统开关，开始计时；c)观察电流表指示，并每 30 min 做一次记录，选取每天有效光照时间进行统计；d)到电流表指示小于 0.5 A 时，充电结束，计 算充满电所需时间应符合 表 7 的标准。5.4 交流 220V 放电时间 交流放电时间是指一台充满电的主机即充电电流小于0.5 A；从开 始使 用电 阻箱 放电 到逆 变器 因系统电压太低保护并且停止输出的这个时间段的时间：a)取一台充满电的主机，阻值调整为 485 的电阻箱，闭合系统开关；b)将电阻箱连接到一体机 220 V 输出端口上，在负载两端并接交流电压表。闭合交流开关，开始计时；c)观察逆变指示状态和电压表的读数；d)到逆变 保护，停止输出后，放电结束，统计时间，数据应符合表 7 的标准。6 检验规则 6.1 出厂检验项目按本标准 4 条规 定执 行，检验 方法 按 本标 准 5 条规 定执 行。交流 输出 机型 应设 有短路、过载、超温、漏电等保护装置，金属机壳必须设有接地端子。各型号机型太阳能板必须配套专用安装支架。各项指标合格后方可出厂。6.2 产品按批量进行取样检验，取样方法按照 GB/T 2828.3-2008。6.3 产品经检验符合本标准规定，即为合格品。7 标志、包装、运输、储存 7.1 标志 按GB/T 1019-2008 规定执行，包装上应有下列标志：DB13/T 2383 2016 6 a)产品名称；b)生产厂名及厂址；c)生产日期及批号；d)商标；e)执行标准；f)产地；g)保存条件；h)堆叠层数。7.2 包装 包装应按照GB/T 13384-2008 执行。7.3 储存 产品应储存在通风、干燥、防潮、清洁的场所。_
