中央空调系统运行节能监测DB11／T 1211-2015.pdf

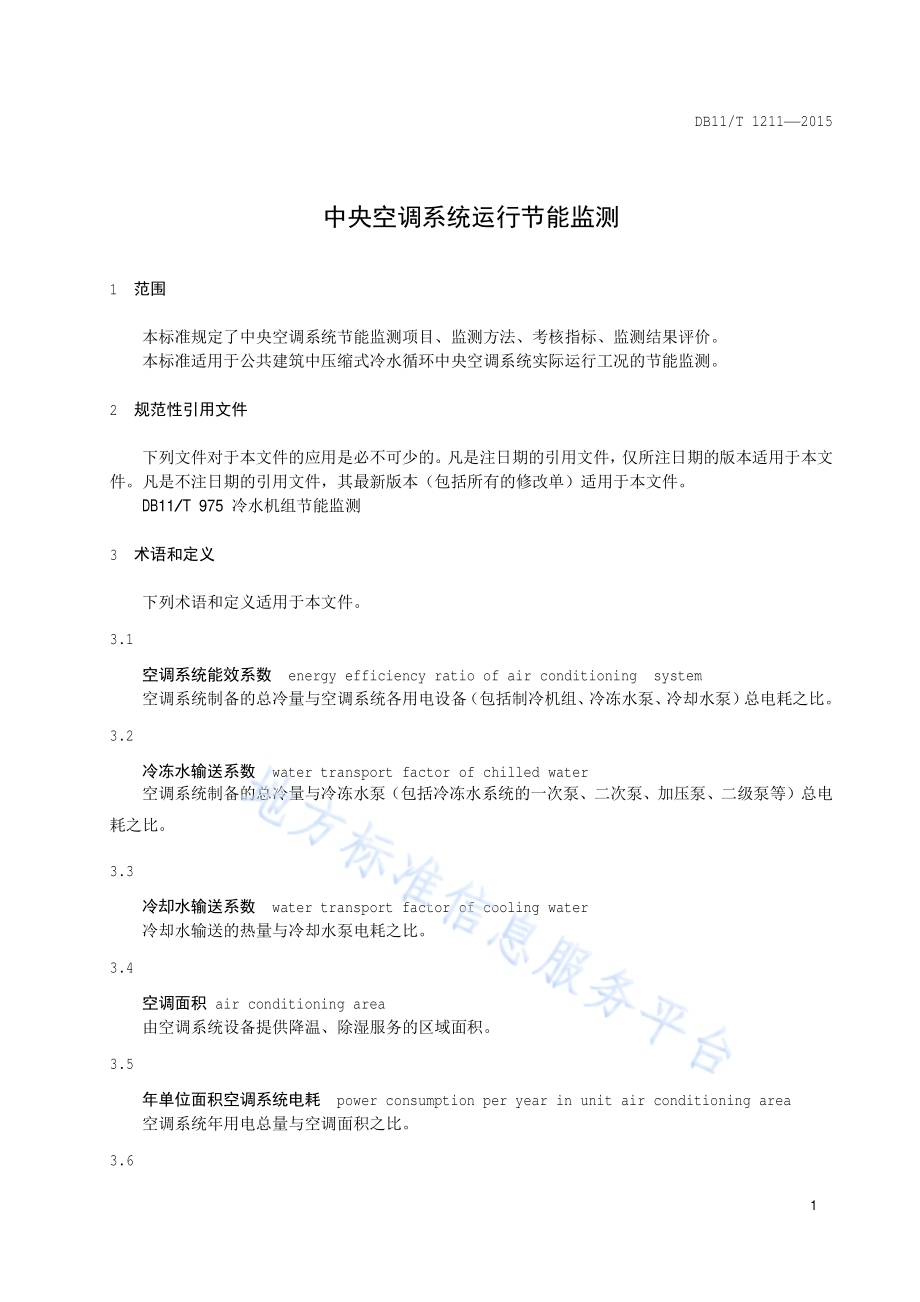

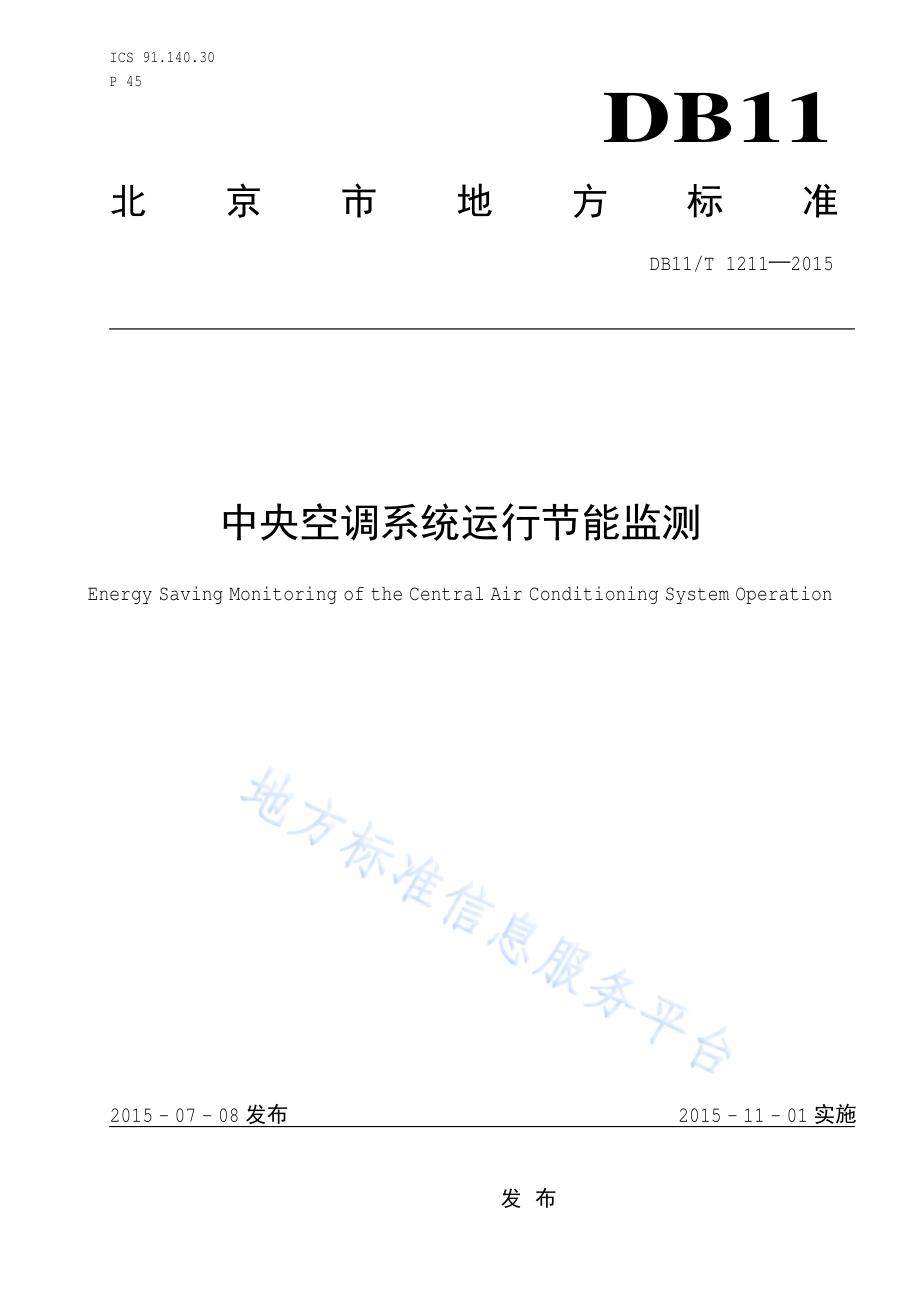

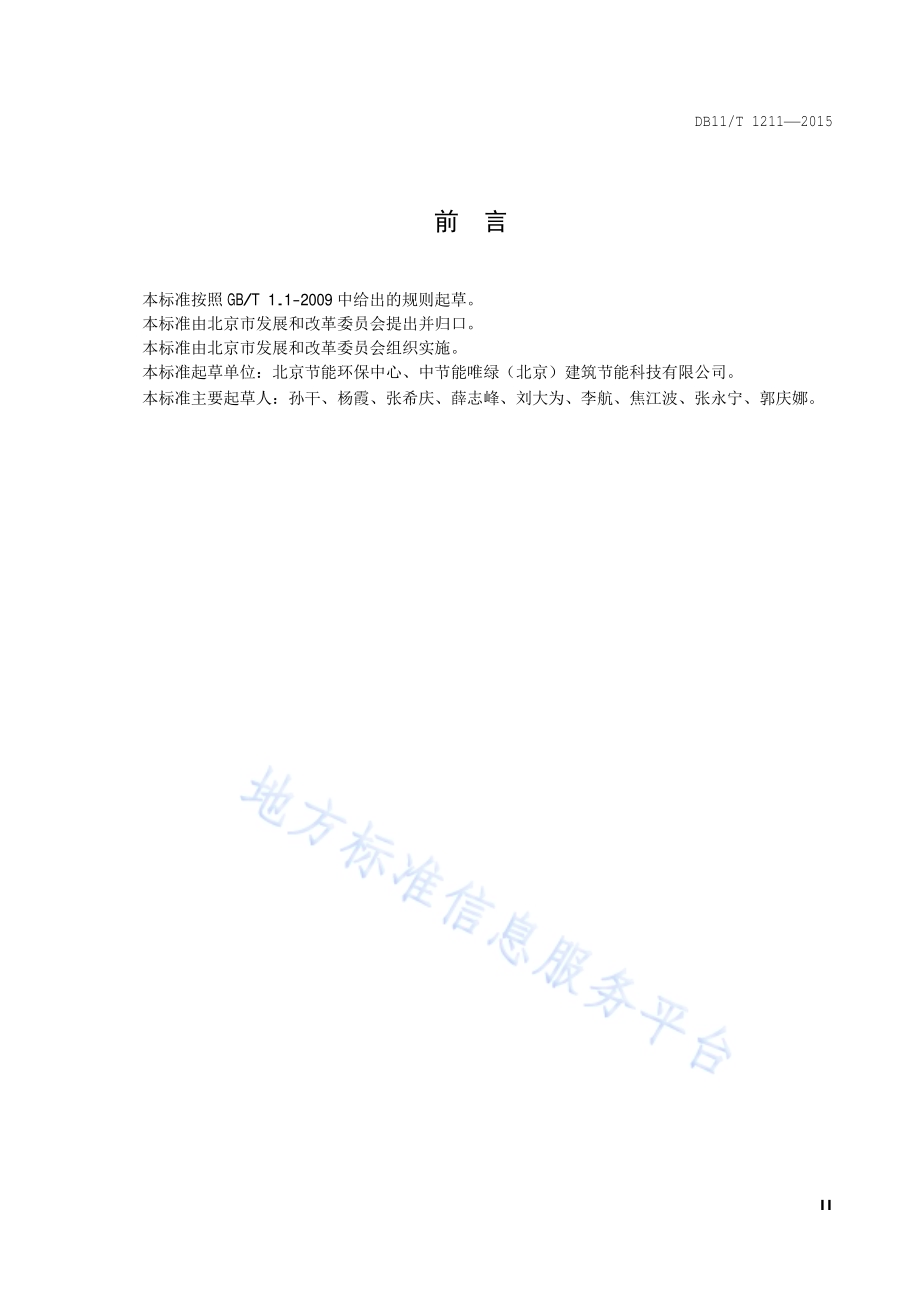

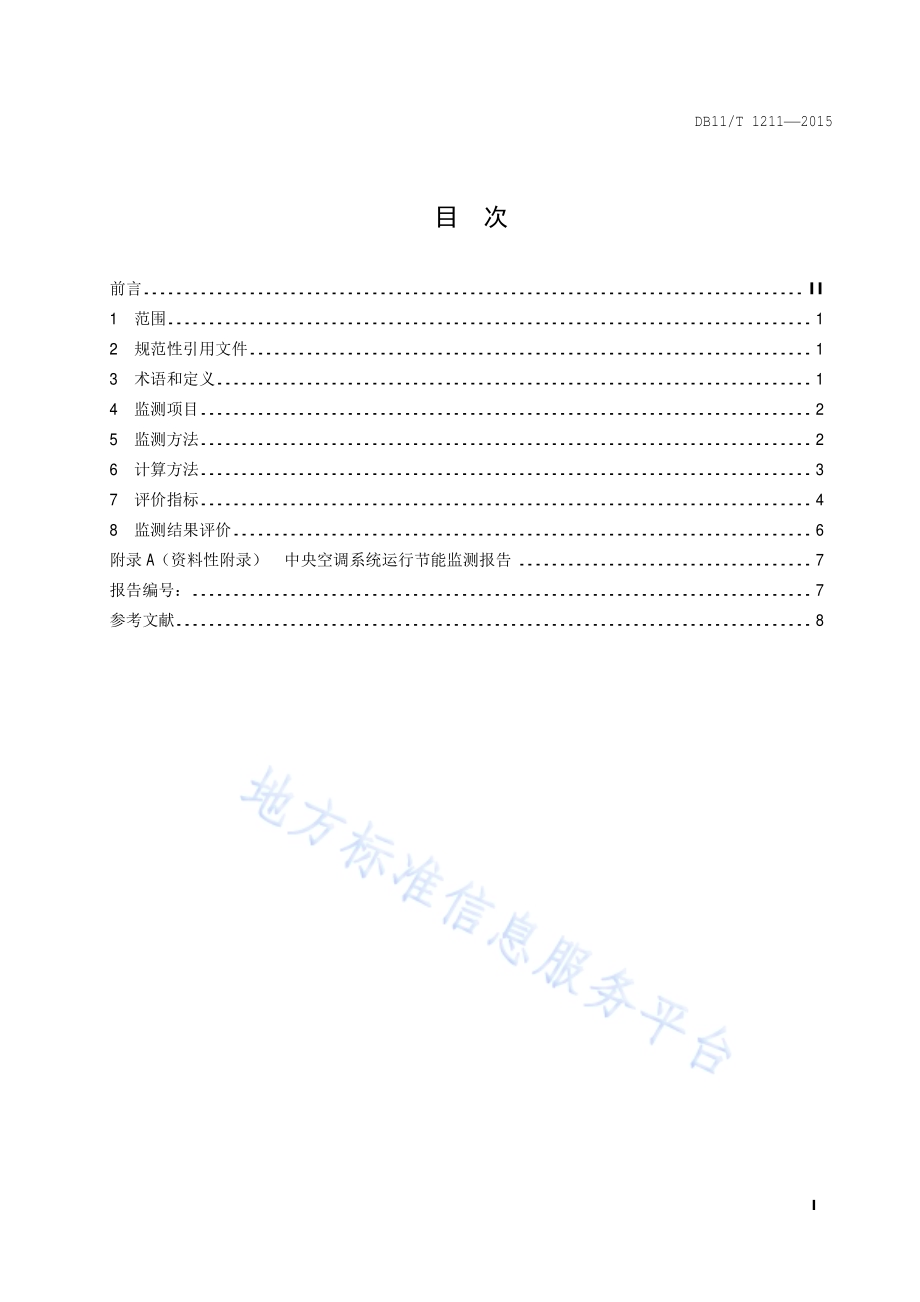

ICS 91.140.30 P 45 DB11 北京市地方标准 DB11/T 1211 2015 中央空调系统运行节能监测 Energy Saving Monitoring of the Central Air Conditioning System Operation 2015-07-08发布 2015-11-01实施 发布 DB11/T 1211 2015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 监测项目.2 5 监测方法.2 6 计算方法.3 7 评价指标.4 8 监测结果评价.6 附录 A（资料性附录）中央空调系统运行节能监测报告.7 报告编号：.7 参考文献.8 DB11/T 1211 2015 II 前 言 本标准按照 GB/T 1.1-2009中给出的规则起草。本标准由北京市发展和改革委员会提出并归口。本标准由北京市发展和改革委员会组织实施。本标准起草单位：北京节能环保中心、中节能唯绿（北京）建筑节能科技有 限公司。本标准 主要 起草 人：孙干、杨霞、张希庆、薛志峰、刘大为、李航、焦江波、张永宁、郭庆娜。DB11/T 1211 2015 1 中央空调系统运行节能监测 1 范围 本标准规定 了 中央空调系统节能监测项目、监测方法、考 核 指标、监测结果评价。本标准 适 用 于公共 建筑中 压缩式冷水循 环中央空调系统实 际 运行 工况 的节能监测。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所 有的 修 改单）适 用 于 本文件。DB11/T 975 冷水机 组节能监测 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 空调系统能效系数 energy efficiency ratio of air conditioning system 空调系统 制备 的 总冷量与 空调系统 各 用 电设备（包括制冷机 组、冷冻水泵、冷却水泵）总电耗之比。3.2 冷冻水输送系数 water transport factor of chilled water 空调系统 制备 的 总冷量与冷冻水泵（包括冷冻水 系统的 一次泵、二次泵、加压泵、二级泵等）总电耗之比。3.3 冷却水输送系数 water transport factor of cooling water 冷却水输送 的 热量与冷却水泵电耗之比。3.4 空调面积 air conditioning area 由空调系统 设备 提 供降温、除湿服务 的 区域面积。3.5 年单位面积空调系统电耗 power consumption per year in unit air conditioning area 空调系统 年 用 电总量与 空调 面积 之比。3.6 DB11/T 1211 2015 2 年单位面积耗冷量 cold consumption per year in unit air conditioning area 空调系统 制备 的 年累 计 冷量与 空调 面积 之比。4 监测项目 4.1 检查项目 现场检查 项目 包括：空调系统 各 用 电设备应 配 备 用 电量、制冷量等 计 量 仪表，仪表 应 正常 运行；空调系统的 制冷量、用 电量等 运行 数据 应 定 时记 录，宜采 用 自动记 录，集 中监测；应对 空调系统能 耗 数据 定 期 进 行统计 分析，计算 年 单位 面积 空调 电耗 和 年 单位 面积 耗冷量。4.2 测试项目 现场 测 试 项目 包括：冷却水供 回 水温 差；冷冻水供 回 水温 差；空调系统能 效 系 数；冷冻水输送 系 数；冷却水输送 系 数；冷水机 组实 际 运行性能系 数。5 监测方法 5.1 测试条件 5.1.1 监测 人 员 首先通过现场仪表数据或 空调监 控 系统的运行 数据 计算运行 负荷，在 运行 负荷 不 低 于 制冷机 组 额 定 负荷 的 60%，且 运行 工况 稳 定的 条 件 下 进 行测 试。5.1.2 空调系统 冷冻（却）水供 回 水温 度、制冷量 和用 电设备 用 电量等 参 数 应 同时 测 试，测 试时间 不 少于 1h。5.2 测试仪表 5.2.1 监测 所 用 仪表 应 满足 测 试 项目的 要 求，并 在检 定/校 准 合格周 期 内。5.2.2 监测 仪表 应 符合表 1的规定。表 1 监测仪表及准确度要求 仪表名称 监测参 数 准 确度 等级 温 度 计 水温 1.0级 流 量 计 水 流 量 2.0级 冷（热）能 表 冷量 2.0级 电 能 表 用 电量 1.5级 5.3 测试方法 空调系统能 耗 数据 的测 试，可 依 次 优先采 用 下列一 种 方法 取得：DB11/T 1211 2015 3 a)具 有能 耗 数据集 中 自动 监测 记 录的空调系统，应 校 核冷量、电量等 能 耗 数据，确认数据 准 确 可靠，自动 监测 记 录的能 耗 数据取值间隔每 5min一 组，记 录 时间 不少于 1h，取 测 量 值 的算术 平均值作 为 测 试 结果。b)采 用 便携 式 监测 仪表现场 测 试，温 度 测 点 设 在 制冷机 组 进、出口 处，流 量 测 点 设 在 制冷机 组 进口 或 出口的 直管段上，位 置符合流 量 测 量要 求，各 用 电设备（包括制冷机 组、冷冻泵、冷却泵、冷却 塔风 机等）用 电量 测 点 设 在开关柜 位 置，所 有测 试 应 同步进 行，每 5min记 录 一次 数据，测 试时间 不少于 1h，取 测 量 值 的算术 平均值作 为 测 试 结果。6 计算方法 6.1 冷冻（却）水供回水温差 冷冻（却）水供 回 水温 差 按 应公式（1）计算。h gt t t-=D（1）式 中：t D 冷冻（却）水供 回 水温 差，单位 为 摄氏度（）；gt 冷冻（却）水供水温 度，单位 为 摄氏度（）；ht 冷冻（却）水 回 水温 度，单位 为 摄氏度（）。6.2 空调系统能效系数 空调系统能 效 系 数 应 按 公式（2）计算。systEERQN=DS（2）式 中：sys EER 空调系统能 效 系 数；Q D 空调系统 制备 的 总冷量，单位 为 千瓦 时（kWh）；tN S 空调系统 各 用 电设备总电耗，单位 为 千瓦 时（kWh）。6.3 冷冻水输送系数 冷冻水输送 系 数 应 按 公式（3）计算。chpchwWTFQN=D（3）式 中：chwWTF 冷冻水输送 系 数；chp N 冷冻水泵总电耗，单位 为 千瓦 时（kWh）。6.4 冷却水输送系数 冷却水输送 系 数 应 按 公式（4）计算。cwcpcwWTFQN=（4）DB11/T 1211 2015 4 式 中：cwWTF 冷却水输送 系 数；cw Q 冷却水输送 的 热量，单位 为 千瓦 时（kWh）；chp N 冷却水泵总电耗，单位 为 千瓦 时（kWh）。6.5 年单位面积空调电耗 年 单位 面积 空调 电耗应 按 公式（5）计算。A E ECAa a=（5）式 中：aECA年 单位 面积 空调 电耗，单位 为 千瓦 时每平 米 每年（kWh/（a）；aE 空调系统 各 用 电设备 的 年 总电耗，单位 为 千瓦 时每年（kWh/a）；A 建筑 物 总 空调 面积，单位 为 平 米（）。6.6 年单位面积耗冷量 年 单位 面积 耗冷量应 按 公式（6）计算。A Q CCAa a=（6）式 中：aCCA年 单位 面积 耗冷量，单位 为 千瓦 时每平 米 每年（kWh/（a）；aQ 空调系统 制备 的 年累 计 冷量，单位 为 千瓦 时每年（kWh/a）。6.7 冷水机组实际运行性能系数 冷水机 组实 际 运行性能系的计算按 DB11/T 975-2013的监测方法 执 行。6.8 空调系统制备的总冷量 空调系统 制备 的 总冷量应 按 公式（7）计算。/3600 QcvTt r D=D（7）式 中：c 冷水 平均 定 压比热，千 焦 每 千克 开 尔 文（kJ/（kg）；r 冷水 平均 密 度，单位 为 千克 每 立 方 米（kg/m）；v 冷水 平均流 量，单位 为 立 方 米 每 小 时（m/h）；t 测 试时间，单位 为 小 时（h）。7 评价指标 DB11/T 1211 2015 5 7.1 冷却水供回水温差评价指标 冷却水供 回 水温 差 应不 小 于 3。7.2 冷冻水供回水温差评价指标 冷冻水供 回 水温 差 应不 小 于 3。7.3 空调系统能效系数评价指标 空调系统能 效 系 数 应 符合表 2评价指标的 要 求。表 2 空调系统能效系数评价指标 类型 单 台 额 定 制冷量（kW）sys EER 水冷冷水机 组 528 2.05 528-1163 2.35 1163 2.74 风 冷 或 蒸 发 冷却 50 1.60 50 1.80 注：对于 同时 运行的 不 同 制冷 容 量 的 机 组，空调系统能 效 系 数 指标按照 较小 指标 进 行评价。7.4 冷冻水输送系数评价指标 冷冻水输送 系 数 应不 小 于 35。7.5 冷却水输送系数评价指标 冷却水输送 系 数 应不 小 于 30。7.6 冷水机组实际运行性能系数评价指标 冷水机 组实 际 运行性能系 数 应 符合表 3评价指标的 要 求。表 3 冷水机组实际运行性能系数评价指标 类 型 单 台 额 定 制冷量（kW）ACOP 水冷 活塞 式/涡旋 式 528 528 1163 1163 4.1 4.3 4.6 螺杆 式 528 528 1163 1163 4.10 4.30 4.60 离 心 式 528 528 1163 1163 4.40 4.70 5.10 风 冷 活塞 式/涡旋 式 50 50 2.60 2.80 螺杆 式 50 50 2.60 2.80 8 监测结果评价 DB11/T 1211 2015 6 8.1 中央空调系统 检查 结果 应 符合 4.1的 要 求，运行测 试 结果 应 符合 7评价指标的 要 求。8.2 监测 机 构 在 监测报告中 应 做 出监测结果 合格或 不 合格 的评价，并提出改 进 建 议，中央空调系统运 行节能监测报告 格 式 见 附录 A。DB11/T 1211 2015 7 A A 附 录 A（资料性附录）中央空调系统运行节能监测报告 报告 编号：委 托 单位 监测 日期 被 监测单位 室外 环 境 温/湿 度 监测 地 点 监测 依据 建筑 类型 建筑 面积 系统 类型 空调 面积 系统 主要设备 情 况 描述：（机 组、冷冻泵、冷却泵、冷却 塔 等）检查 项目 序 号 检查 项目 检查 结果 1 现场 计 量 仪表配 备 及 运行 情 况 2 能 耗 数据 定 时记 录 及 集 中监测 情 况 3 年 单位 面积 空调 电耗 4 年 单位 面积 耗冷量 测 试 项目 序 号 监测项目 单位 测 试 结果 评价指标 结果评定 1 冷冻水温 差 3 2 冷却水温 差 3 3 空调系统能 效 系 数/4 冷冻水输送 系 数/35 5 冷却水输送 系 数/30 6 冷水机 组实 际 运行性能系 数/监测结果评价 及 改 进 建 议：监测单位：（盖章）签 发 日期：编 制：审 核：批 准：DB11/T 1211 2015 8 参 考 文 献 1 GB 17167-2006 用能单位能 源 计 量 器 具配 备 和 管 理 通 则 2 GB 50365-2005 空调 通风 系统运行 管 理 规范 3 JGJ/T 177-2009 公共 建筑节能 检 测标准 4 GB/T 15316-2009 节能监测技术 通 则 5 DB11/687-2009 公共 建筑节能 设 计标准 _
