文物建筑雷电防护技术规范 开放段长城DB11／T 1142-2014.pdf

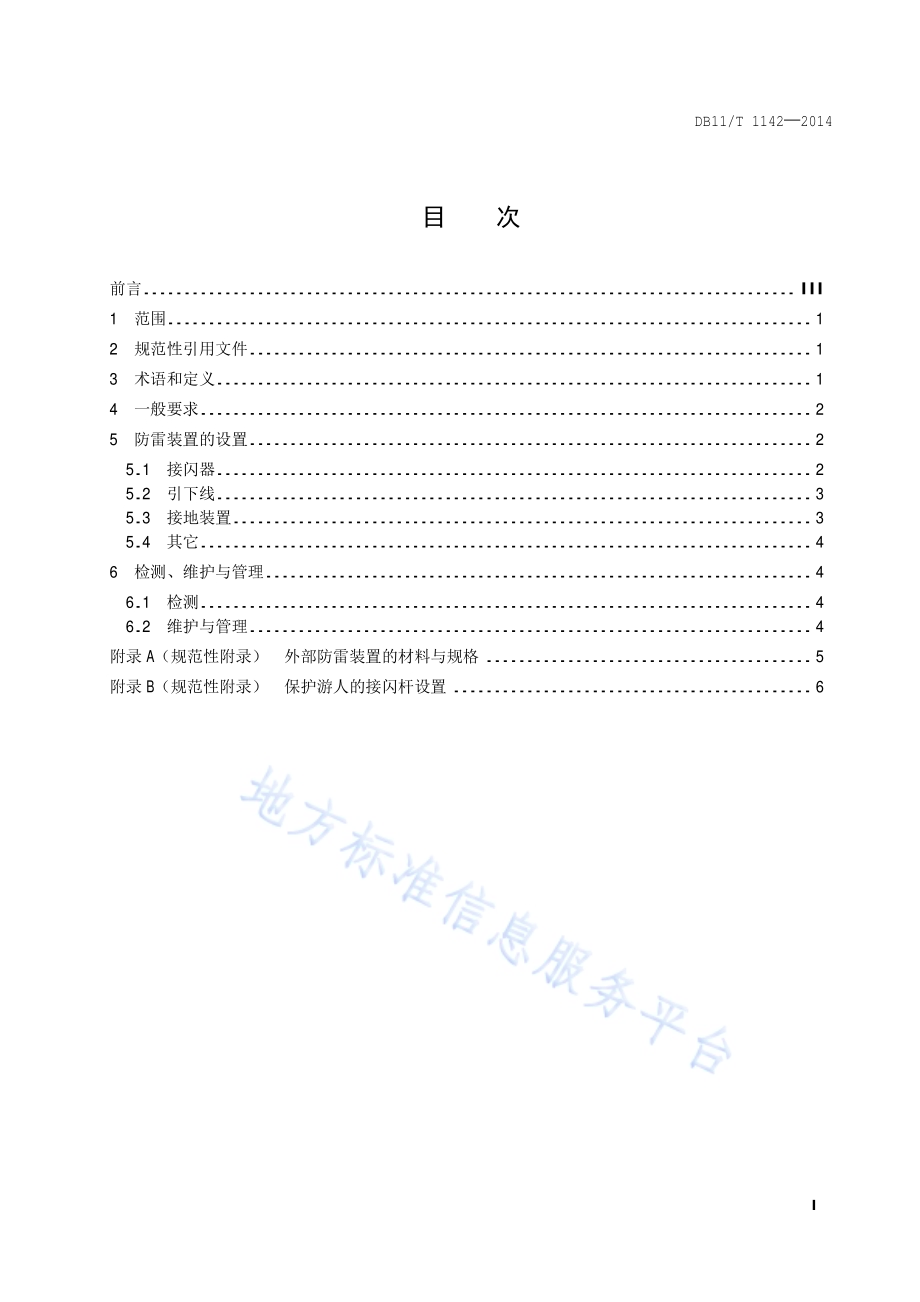

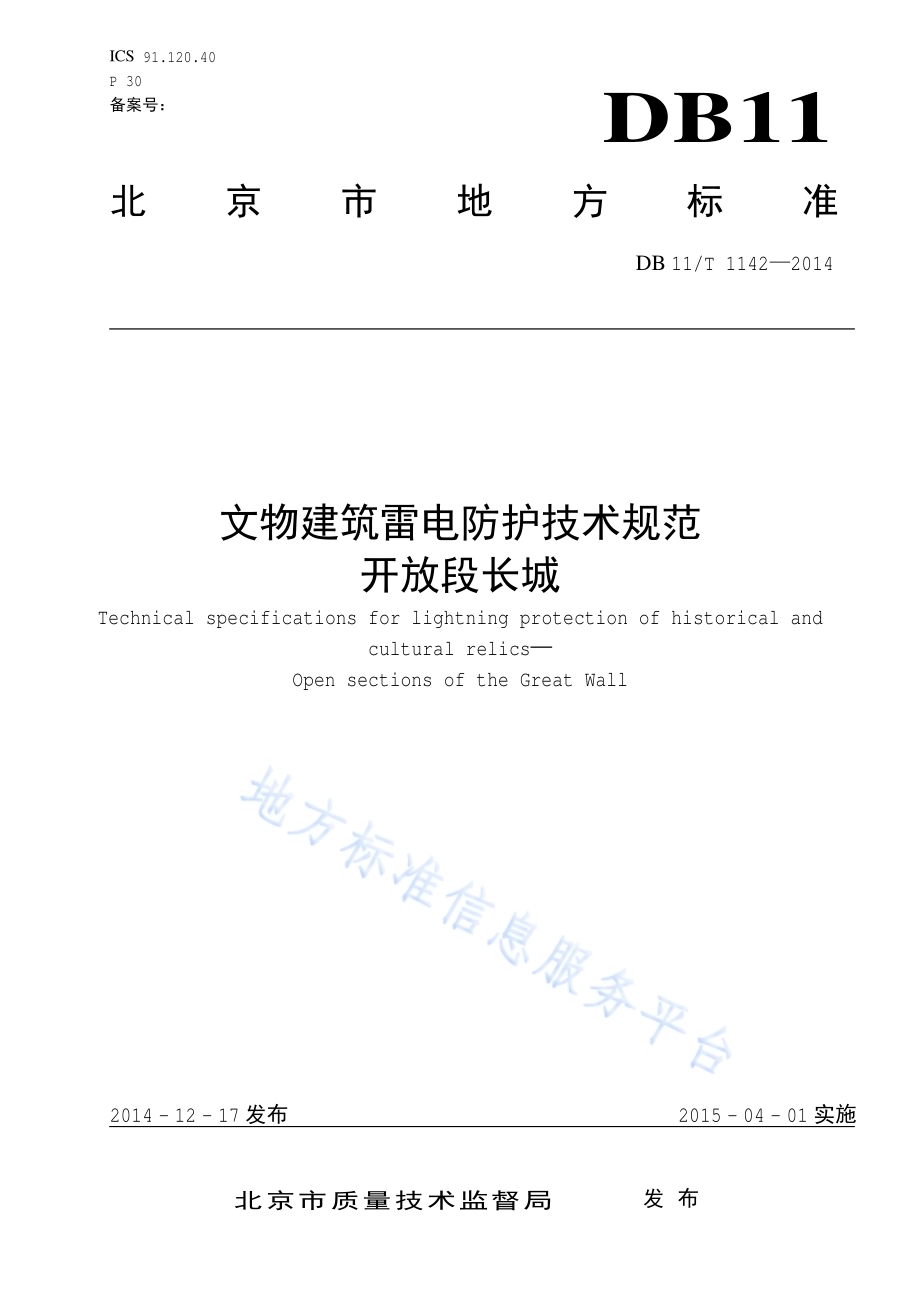

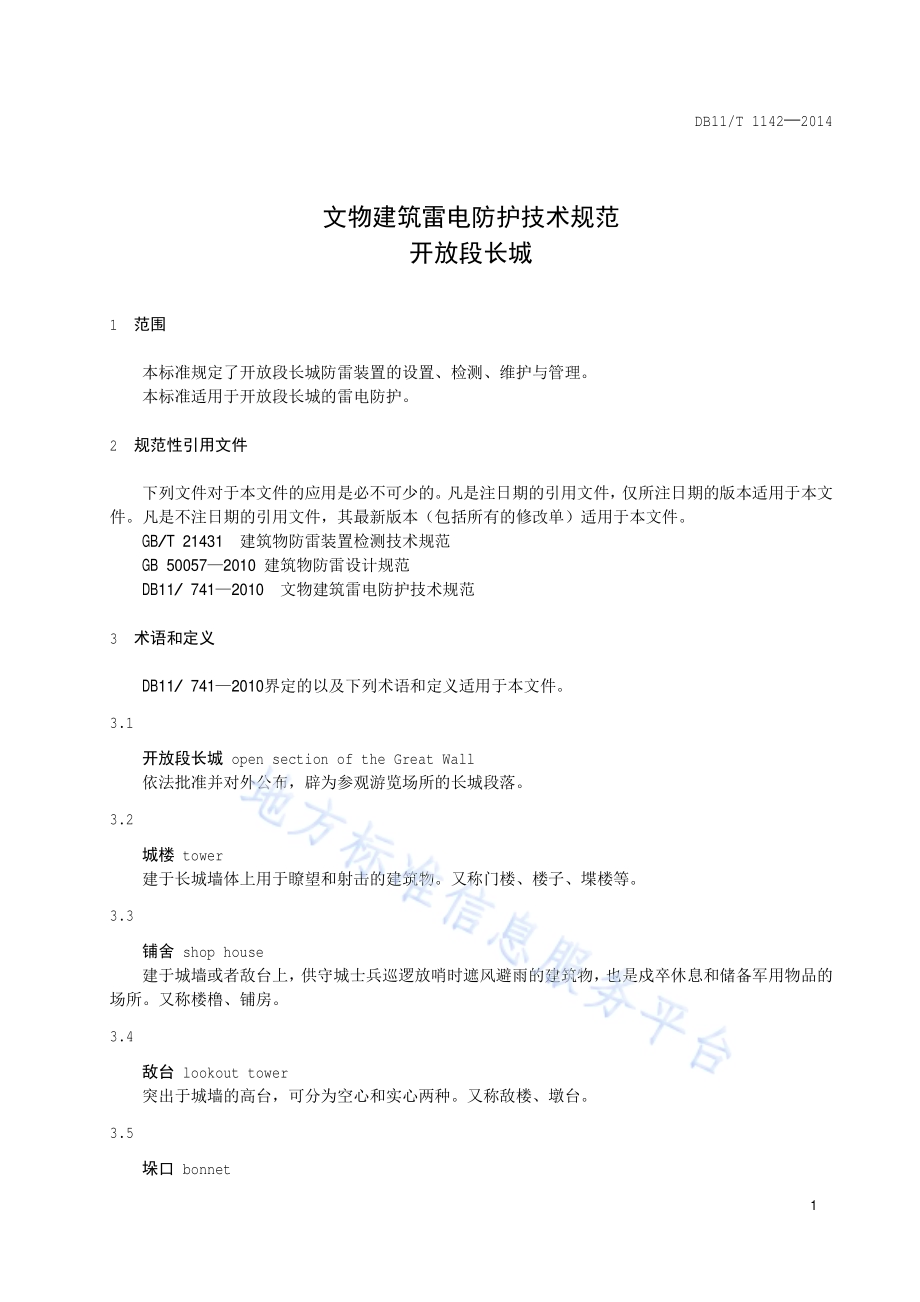

ICS 91.120.40 P 30 备案号：DB11 北京市地方标准 DB 11/T 1142 2014 文物建筑雷电防护技术规范 开放段长城 Technical specifications for lightning protection of historical and cultural relics Open sections of the Great Wall 2014-12-17发布 2015-04-01实施 北京市质量技术监督局 发布 DB11/T 1142 2014 I 目 次 前言.III 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 一般要求.2 5 防雷装置的设置.2 5.1 接闪器.2 5.2 引下线.3 5.3 接地装置.3 5.4 其它.4 6 检测、维护与管理.4 6.1 检测.4 6.2 维护与管理.4 附录 A（规范性附录）外部防雷装置的材料与规格.5 附录 B（规范性附录）保护游人的接闪杆设置.6 DB11/T 1142 2014 II 前 言 DB11/741 2010文物建筑雷电防护技术规范与本标准共同构成文物建筑雷电防护的系列标准。本标准按照 GB/T 1.1 2009给出的规则起草。本标准由北京市气象局提出并归口。本标准由北京市气象局、北京市文物局组织实施。本标准起草单位：北京市 避 雷装置 安全 检测 中心、北京市文物 工程质量监督站、北京市 古代 建筑 研 究所、北京 嘉德安 雷电防护技术 有限公司。本标准 主 要起草人：宋平健、王乃海、李如箭、黎冬青、孟德兴、尚杰、宋海岩、李谡、钱慕晖、李 京 校、逯曦、王长龙、张磊、季晓鸣、李占中、蔡海元、胡曦、石健。DB11/T 1142 2014 1 文物建筑雷电防护技术规范 开放段长城 1 范围 本标准规定 了开放段长城 防雷装置的设置、检测、维护与管理。本标准 适 用 于开放段长城 的雷电防护。2 规范性引用文件 下列文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其 最新版 本（包括所有 的 修改 单）适 用 于 本文件。GB/T 21431 建筑物防雷装置检测技术规范 GB 50057 2010 建筑物防雷设 计 规范 DB11/741 2010 文物建筑雷电防护技术规范 3 术语和定义 DB11/741 2010界 定的 以及 下列术语和定义 适 用 于 本文件。3.1 开放段长城 open section of the Great Wall 依法批 准并 对 外 公布，辟为参观 游 览场 所 的 长城段 落。3.2 城楼 tower 建 于长城 墙体上 用 于 瞭望 和 射击 的建筑物。又称门楼、楼子、堞楼等。3.3 铺舍 shop house 建 于城 墙或者敌台上，供守 城 士兵巡逻 放 哨时遮风 避 雨 的建筑物，也 是 戍卒休息 和 储备军 用物 品 的场 所。又称楼橹、铺房。3.4 敌台 lookout tower 突 出 于城 墙 的 高台，可 分为空 心 和实 心 两种。又称敌楼、墩台。3.5 垛口 bonnet DB11/T 1142 2014 2 城 墙顶 部外 侧连续凹凸 的 矮墙。又称女 口、雉堞、垛 口 墙。3.6 女墙 parapet wall 城 墙顶上 的 矮墙，一般建 于 内侧。又称宇墙、女儿墙、睥睨（堄）、女头墙。3.7 防雷装置 lightning protection system（LPS）用 于 减 少 闪 击击 于 建（构）筑物 上或 建（构）筑物附 近造 成的物 质 性 损害 和人 身伤亡，由外部 防雷装置和 内 部防雷装置组成。GB 50057 2010，定义 2.0.5 3.8 外部防雷装置 external lightning protection system 由接闪器、引下线和接地装置组成。GB 50057 2010，定义 2.0.6 3.9 接闪器 air-termination system 由 拦截 闪 击 的接闪杆、接闪 带、接闪线、接闪 网 以及 金属屋面、金属 构件 等 组成。GB 50057 2010，定义 2.0.8 4 一般要求 4.1 开放段长城（简称 长城）装设外部防雷装置，应 遵守 不改 变 建筑 原状、不 影响结 构 安全 的 原 则。对长城 原 有 风 貌 影响 较大 的防雷技术 措 施的 运 用 应 通过论证确 定。4.2 在 设 计 与施 工中，应 考虑当 地的 风 向、风 速、暴 雨、覆冰 等 气象 环境 以及 防雷装置的 重 量、形 状及 固 定 方式 等 因素，采 用 对长城 基础、墙体 和 屋面等 扰动小 的技术 措 施 及 施 工 方 法。4.3 长城 的防雷 应 符合 DB11/741 2010第 4章 对 第 一 类 防雷文物建筑的要求。4.4 外部防雷装置的材料、规格 应 符合 附录 A的要求。4.5 装设 在 长城 上 的 监 控、广播、灯光 等 电气、电 子 设 备 的防雷 措 施，应 符合 DB11/741的要求。5 防雷装置的设置 5.1 接闪器 5.1.1 接闪器 应 由下列的 种或 多 种 方式 组成：安 装 在 长城 上 的接闪杆、接闪 带、接闪 网；安 装 在 长城 本 体 外的 独立 接闪杆。5.1.2 城 楼、铺 舍 应 在 屋面 的 屋 脊、垂脊 和 屋 檐 设置接闪 带，接闪 带 末端 应 向斜 上 方延伸 30cm。同 时按 DB11/741 2010表 2的要求，在 屋面上 设置接闪 网。5.1.3 未被 辟为 登 顶 的 敌台 应 在 顶 部 周边 设置 闭合 状 的接闪 带，并 宜在四个 墙 角处各 设置与接闪 带连接的 短 接闪杆，其 高 度宜 为 0.3m 0.5m。DB11/T 1142 2014 3 5.1.4 可 登 顶 的 敌台，应 在 垛墙或女墙 四个 墙 角处 分 别 设置 高 度 为 1m的接闪杆。对可 登 顶敌台上 的游人 有 确 定的防雷保护要求 时，应 按附录 B的要求设置接闪杆。5.1.5 在 城 墙 方向 改 变或 坡度 变 小 的 阳角处，宜在 墙体侧面上 设置 超 出 墙体高 度约 1m的 短 接闪杆。5.1.6 在需 要防雷保护的 长城 部位，周边 附 近 可 供 利 用的设施、树木 等 宜优先利 用设置防雷装置。5.1.7 城 楼、铺 舍 上 的接闪 带（网）应 通过支架固 定 在 屋顶 瓦 面上。沿 屋 檐 设置的接闪 带 不 宜 高 出 檐 口 顶 部 5cm，其 他 部位的 支架 高 度宜 为 100mm 150mm，支架间距 不 宜大 于 1m。5.1.8 未被 辟为 登 顶敌台上 的接闪 带 宜明敷在 顶 部，直 接 明敷在 顶面或 用 水泥 墩 固 定。城 墙上上 的游人 有 确 定的防雷保护要求 时，应 按附录 B的要求设置接闪杆。的 短 接闪杆，应 优先利 用 垛 口、流 水 孔等 与 墙体 固 定。5.2 引下线 5.2.1 长城 上 各 单 体 建筑物引下线的设置，应 符合 DB11/741 2010 中 7.3.1的要求，各 引下线 宜敷 设 在 隐蔽 处 或 游人 不 易触 及 到 的部位。5.2.2 设置 于 敌楼、铺 舍、敌台等 砖、木 结 构建筑的引下线 应 符合 DB11/741 2010 中 7.3.2.3的要求。5.2.3 独立 接闪杆的 金属结 构 应 作 为 自然 引下线。5.2.4 沿树 干 敷 设的引下线其 截面 积 不应 小 于 50mm2，宜采 用 绝缘铜芯 电 缆，且 线 缆 内 每 单 芯 线的 直 径应不 小 于 1.7mm。5.2.5 引下线 固 定 支架 的 间距 不应 大 于 1m，支架 可 采 用 抱箍 固 定 在 柱 子、树 干，或 直 接 固 定 在 垛 口 或女墙墙体 的 砖 石 缝隙 处。5.2.6 对 游人 能够触 及 到 的引下线，防接 触 电 压 的 措 施 应 符合 DB11/741 2010 中 7.3.2.4的要求。5.2.7 在 长城修 缮 过 程中，引下线 宜优先采 用 暗 敷方式。5.3 接地装置 5.3.1 采 用 A型 接地 体时，每 组接地装置 中 接地 体 的 数 量不应少于 2条。根据 当 地地 质 情况，接地装置 可 由 水 平 接地 体 与 垂直 接地 体 混 合 组成，也 可 单 独采 用 水 平 接地 体。5.3.2 接地 体 的材料、规格 应 符合 附录 A中 A.3的要求。5.3.3 每 组接地装置的 冲 击 接地电 阻值 不 宜大 于 10。当 土壤 电 阻率 较 高时，接地装置的 冲 击 电 阻 应 不 大 于 30。降低 接地电 阻值 可 采 取 如 下 措 施 之 一：扩 大 接地 体 与 土壤 的接 触 面 积；采 用 多 条 水 平 接地 极 外引接地 体，但 水 平 接地 体 的单 根 最 大 长 度 值 不应 大 于 2r，为 土壤 电 阻率；多 组接地装置 连 接 在 一起；采 用接地 降阻 措 施；更换 为 电 阻率低 的 土壤。5.3.4 接地 体 宜 设置 在 隐蔽 处 或 游人 不 易到达 的 区域。接地 体 附 近 防 跨步 电 压 的 措 施 应 符合 以 下的要求：在 引下线 入 地 点 周 围 3m范围 内 的地 面 敷 设 15cm厚 的 砾 石 层；设置护 栏、警示牌 等，使 人 进入 接地 体 周 围 3m范围 内 的 可 能 性 减 小 到 最 低 程 度。5.4 其他 5.4.1 在 开放段长城 通 道 内 设置的 栏 杆 宜采 用 非 金属 材料。DB11/T 1142 2014 4 5.4.2 电气、电 子 系 统 的线 缆 不应 悬挂、绑缚 或 固 定 在 接闪器 或 引下线 上。5.4.3 在 雷 雨 季 节进行 长城修 缮 及 沿 长城 搭 建的 临 时 性 或 季 节 性 活 动 场 地，应 采 取临 时 防雷 措 施，金属 脚手 架、电气设 备 的 金属 外 壳 等 均 应 接地。6 检测、维护与管理 6.1 检测 6.1.1 长城修 缮 及 专项 防雷 工程 完 成 后，应对安 装的防雷装置 进行 检测。投入使 用 后 的防雷装置 应 在每年 雷 雨 季 节 前检测一 次。6.1.2 在 遭 受 地 震、暴 雨、泥 石 流、山火 及 发生 雷 击 事 件 或 其 他 工程 项 目 建设 可 能 对 防雷装置 带 来 影 响时，应及 时 进行 检测。6.1.3 检测 项 目、内 容 和 方 法应 按 GB/T 21431的规定 执 行。6.2 维护与管理 6.2.1 防雷装置的 日 常 维护与管理 应 由 专 人 负责，对 防雷装置 进行 检 查，发现 隐 患 及 时 处 理。检 查 内容 应包括：接闪器、引下线的外 观：不应有 丢失、损 坏、倒伏、断裂、移 动 等 现 象；接地 体：不应 暴 露 在覆 土层 的外 面。埋 设接地 体 的地 面 应 完 好；电气、电 子 系 统 的线 缆：信号 线、电 源 线 不应 固 定 在 接闪器 或 引下线 上，设 备 接地线 不应 连 接在 接闪器 或 引下线 上。6.2.2 防雷装置的 原 始 技术文件、检测 报告、整 改 记 录 等 应及 时 归 档，妥善 保管。6.2.3 应 在 接闪杆、引下线 上 及 登 临 长城 入 口 处、突 出的 城 墙 处 设置 颜色醒目 的雷电 警示 标 识。6.2.4 使 用管理部 门 应 通过 雷电 预 警、广播 及 信 息 提 示 等 应 急 措 施，使 相关 人 员 了 解 防雷 常识，在 雷 电 天 气 时 采 取 适 当 的 自 身 保护 措 施。DB11/T 1142 2014 5 A A 附 录 A（规范性附录）外部防雷装置的材料与规格 A.1 接闪器材料与规格 接闪器材料与规格 见 表 A.1。表 A.1 接闪器的材料与规格 材料 接闪杆 接闪 带、接闪 网 铜 1m以 下：14mm 1m 2m：18mm 圆 铜：8mm 扁 铜：截面 积 48mm2 不 锈钢 1m以 下：12mm 1m 2m：16mm 扁 铜 的 厚 度 应不 小 于 3mm。A.2 引下线材料与规格 引下线材料与规格 见 表 A.2。表 A.2 引下线的材料与规格 材料 明敷 暗 敷 圆 铜 8mm 10mm 扁 铜 截面 积 50mm2 截面 积 90 mm2 扁 铜 的 厚 度 应不 小 于 3mm。A.3 接地装置的材料与规格 接地装置的材料与规格 见 表 A.3。表 A.3 接地装置材料、结构、规格 材料 扁 铜 圆 铜 铜 包 钢 规格 截面 积 90 mm2 10 mm 10 mm 扁 铜 的 厚 度 应不 小 于 3mm。DB11/T 1142 2014 6 B B 附 录 B（规范性附录）保护游 人 的接闪 杆 设置 B.1 对 位 于可 登 顶敌台顶 部 及 地 势 较 高或 位置 突 出的 城 墙上 的游人 有 确 定的保护要求 时，可 按 以 下要 求设置接闪杆：当在 敌台顶 部的 垛墙或女墙上 设置接闪杆 时，应 将 其 布 置 在 墙体 四角 的外 立 面，保护范围 应 覆盖 到 敌台顶 部游人 站 立 的 全 部 空 间。接闪杆的 高 度 按 滚球 法 确 定，滚球半 径 为 35m。当 相邻 200m距 离 内 没 有可安 装防雷装置的 城 楼、铺 舍 及 空 心 敌台供 游人 躲 避 雷电 时，宜在 长城本 体 外地 势 较 高 的位置设置 独立 接闪杆，其 高 度 不 宜超过 近 邻 城 墙或敌台顶 部 20m。特殊 情况 下，可 考虑采 用 升 降 式 接闪杆。接闪杆的 形式 及 色彩 宜 与 景 观 环境、周 围 植 被 相协调，尽 可 能 减 小 对长城 风 貌 的 影响。B.2 接闪杆 固 定 宜符合 以 下要求：优先利 用 墙体 的 垛 口、瞭望 洞 或 流 水 孔 等 固 定接闪杆。宜优先采 用 非 金属 材料 作 接闪杆的 支 撑 杆，引下线设置 在支 撑 杆 内 部。当采 用 金属 材料 时，从 敌台顶 游人 站 立 的 平 面 向 上 至 2.7m高 度处 的 支 撑 杆，应 外 套 厚 度 不 小 于 3 mm的 交联聚乙烯 保 护管。B.3 敌台墙体上 接闪杆 及 保护管的设置 示 意图见图 B.1。说 明：2.5msd hBADB11/T 1142 2014 7 A、B接闪杆；d接 触 电 压 保护管 敷 设 高 度；h接闪杆 高 度；S保护 余 量。S的 距 离 为 200mm。图 B.1 接闪 杆及 保护管的设置 示意图 _
