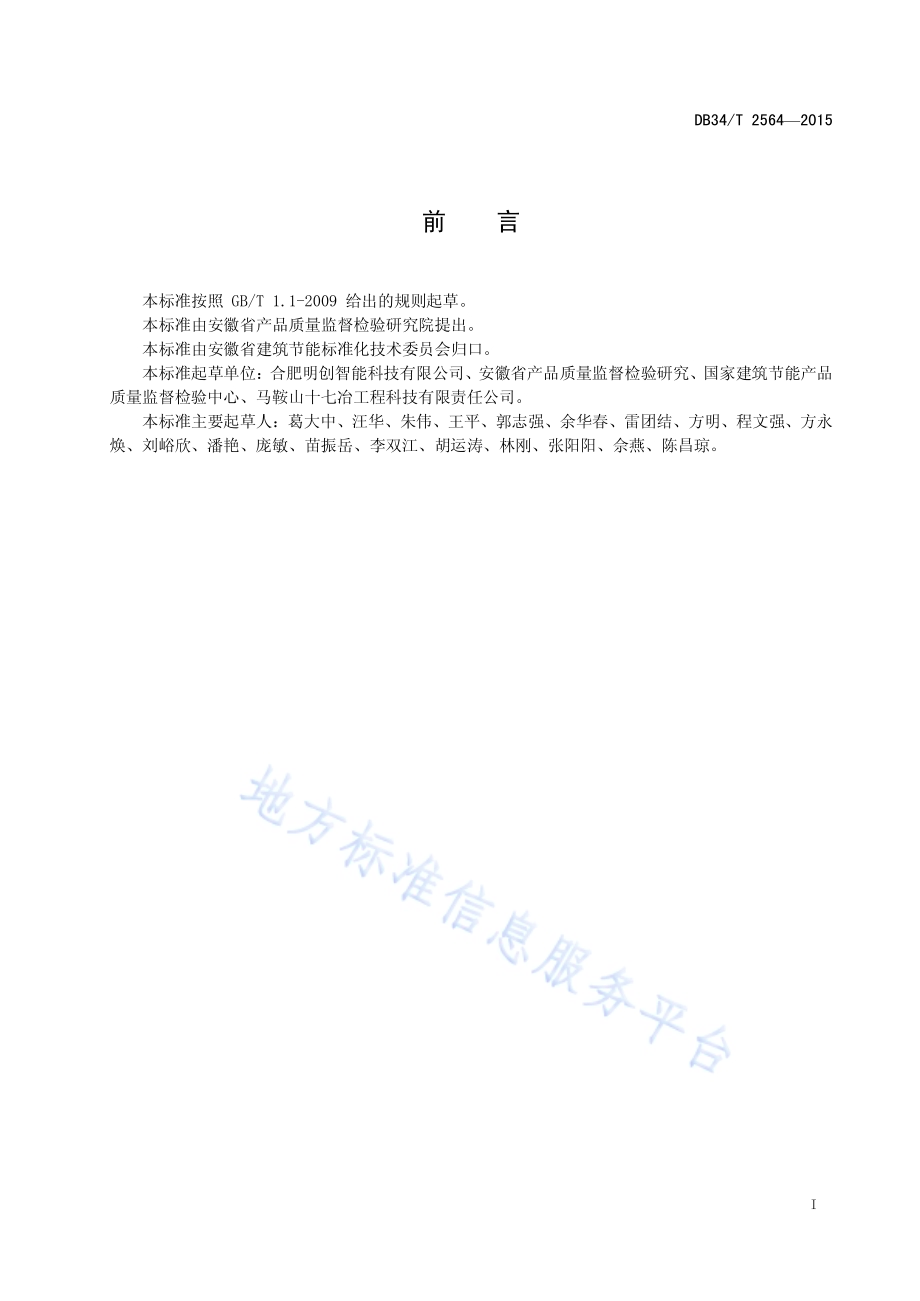

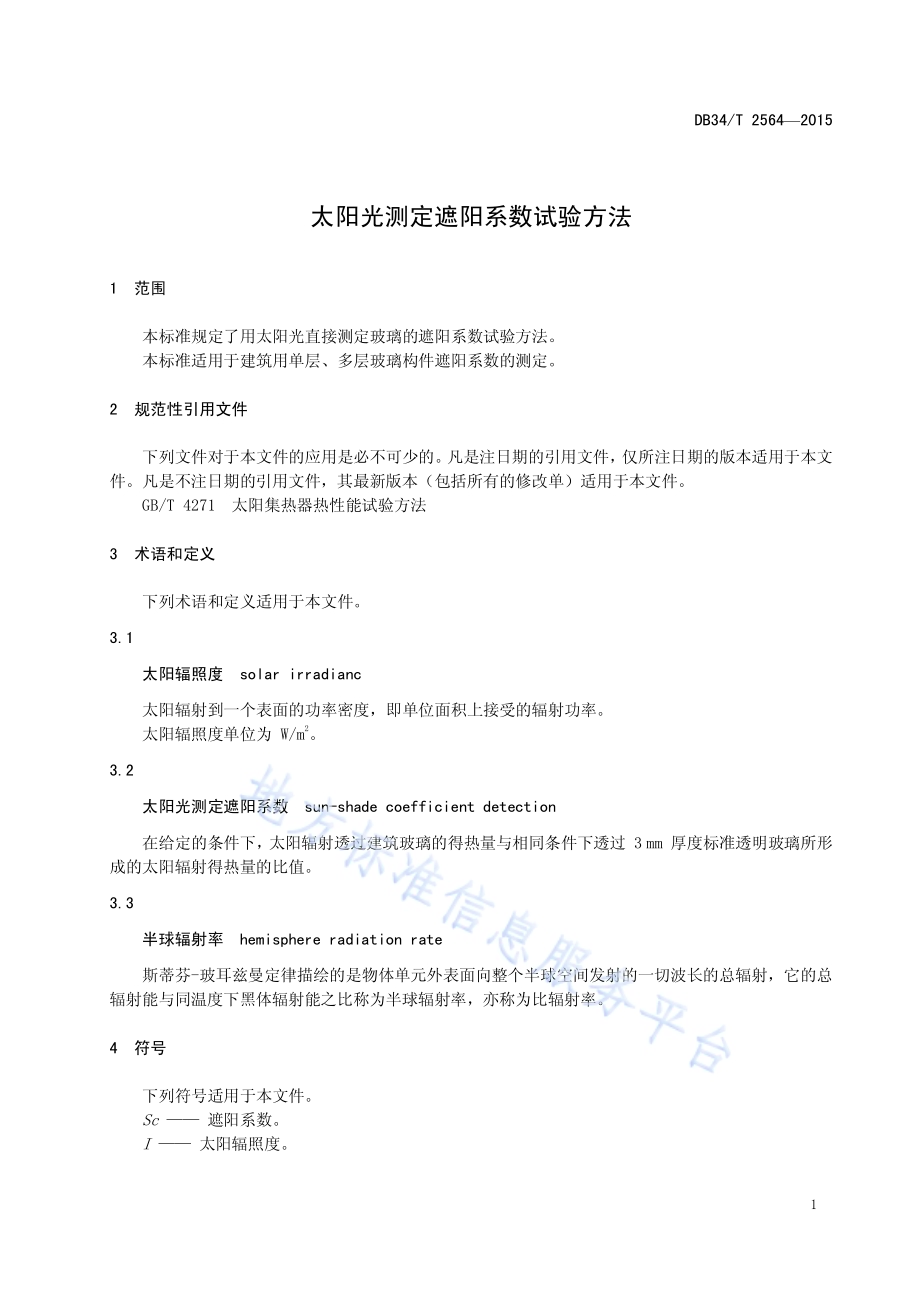

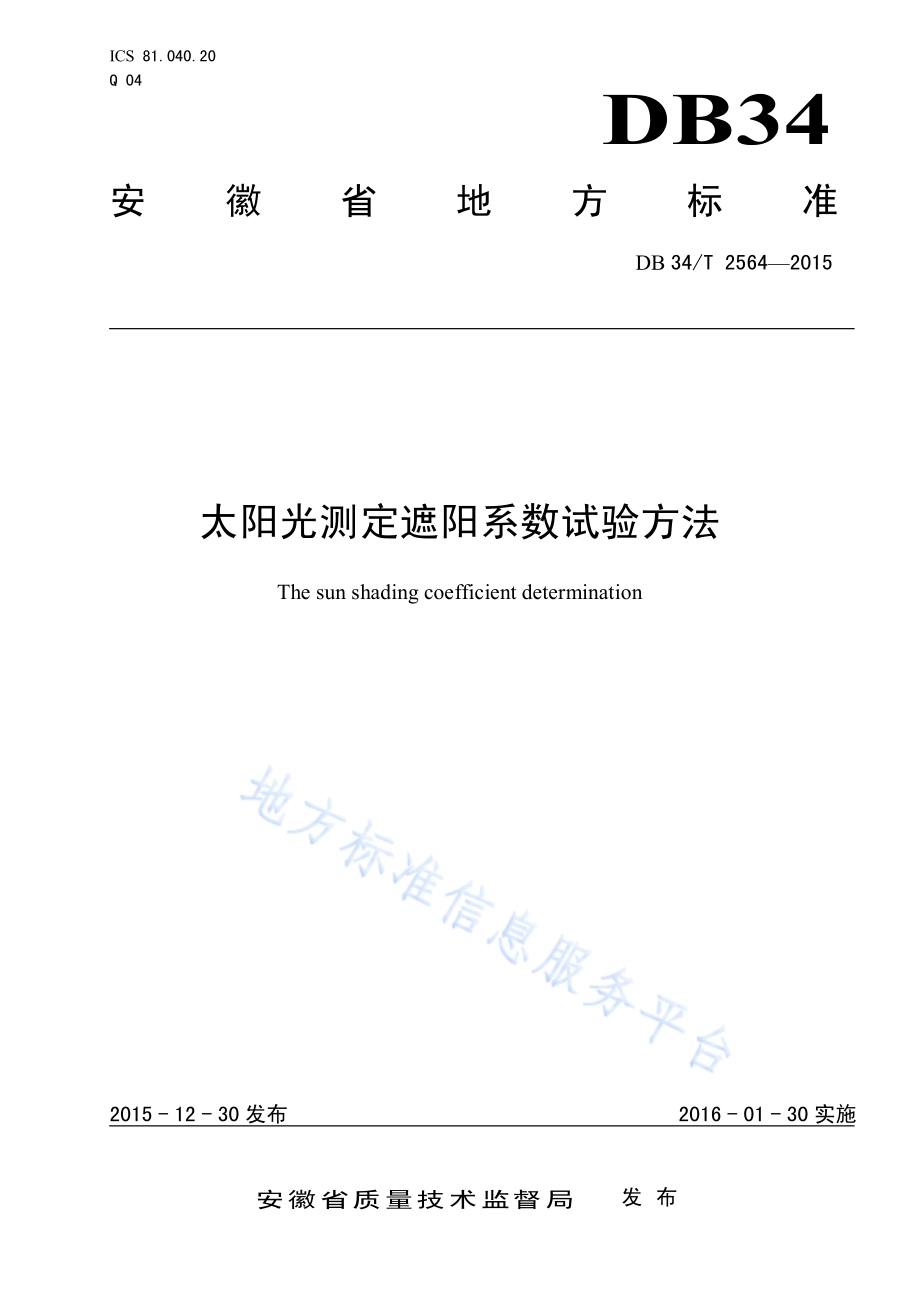

ICS 81.040.20 Q 04 DB34 安 徽 省 地 方 标 准 DB 34/T 25642015 太阳光测定遮阳系数试验方法 The sun shading coefficient determination 文稿版次选择 2015-12-30 发布 2016-01-30 实施安徽省质量技术监督局 发 布 DB34/T 25642015 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省产品质量监督检验研究院提出。本标准由安徽省建筑节能标准化技术委员会归口。本标准起草单位：合肥明创智能科技有限公司、安徽省产品质量监督检验研究、国家建筑节能产品质量监督检验中心、马鞍山十七冶工程科技有限责任公司。本标准主要起草人：葛大中、汪华、朱伟、王平、郭志强、余华春、雷团结、方明、程文强、方永焕、刘峪欣、潘艳、庞敏、苗振岳、李双江、胡运涛、林刚、张阳阳、佘燕、陈昌琼。DB34/T 25642015 1 太阳光测定遮阳系数试验方法 1 范围 本标准规定了用太阳光直接测定玻璃的遮阳系数试验方法。本标准适用于建筑用单层、多层玻璃构件遮阳系数的测定。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 4271 太阳集热器热性能试验方法 3 术语和定义 下列术语和定义适用于本文件。3.1 太阳辐照度 solar irradianc 太阳辐射到一个表面的功率密度，即单位面积上接受的辐射功率。太阳辐照度单位为 W/m2。3.2 太阳光测定遮阳系数 sun-shade coefficient detection 在给定的条件下，太阳辐射透过建筑玻璃的得热量与相同条件下透过 3 mm 厚度标准透明玻璃所形成的太阳辐射得热量的比值。3.3 半球辐射率 hemisphere radiation rate 斯蒂芬-玻耳兹曼定律描绘的是物体单元外表面向整个半球空间发射的一切波长的总辐射，它的总辐射能与同温度下黑体辐射能之比称为半球辐射率，亦称为比辐射率。4 符号 下列符号适用于本文件。Sc 遮阳系数。I 太阳辐照度。DB34/T 25642015 2 5 测定条件 5.1 试样 5.1.1 一般建筑玻璃构件的试样，试样尺寸不小于 250 mm250 mm。5.1.2 样品状态调节 试样为制品，试验前将全部试样在 232环境条件下放置 48 小时以上；试验用玻璃为现场抽查的样品，无需样品状态调节。5.2 标准玻璃 3 mm 厚透明白玻，遮阳系数范围为 0.870.01。5.3 仪器 5.3.1 辐照度计：根据 GB/T 4271的规定，使用一级总日射表测量太阳总辐射。5.3.2 角度仪：精度 1。5.3.3 太阳光采集暗箱：半球辐射率应不大于0.1。5.4 测试的几何条件 5.4.1 遮阳系数测定中，太阳光的光轴与试样表面法线的夹角不超过 5，太阳光光束中任一光线与光轴的夹角不超过 5。5.4.2 检测时被测样品和标准玻璃的平面平行度不大于 2 mm。5.5 遮阳系数测试光照条件 5.5.1 遮阳系数测试时太阳辐照度不应小于 450 W/m2。5.5.2 遮阳系数测试时太阳高度角应不小于 30。6 仪器的校准 6.1 零点校准：将太阳光采集暗箱处于闭光状态，将两个辐照度计所采集数据置零。6.2 全太阳光辐射校准：将辐照度计完全置于太阳光照射下，调整辐照度计，采集数据，使两表示值误差小于1。7 测量程序 7.1 试样准备:将标准玻璃板和试样用棉球蘸无水酒精擦拭干净、凉干。7.2 将仪器调试到满足 5.4 条的几何条件。7.3 启动仪器，通电预热 10 min。7.4 按照第6章规定对仪器进行校准。7.5 将标准玻璃板和试样分别放置在太阳光采集暗箱上。7.6 静置 5 min，观察各幅照度计数据变化不大于 0.5，即为稳定状态。然后每隔 1 min 记录 1 次数据，测量 3 次。8 数据处理 DB34/T 25642015 3 遮阳系数按公式（1）计算：01IISc.(1)式中：Sc 遮阳系数；I1 透过试样的太阳辐照度，单位为瓦每平方米（W/m2）；I0 透过 3 mm 厚标准玻璃的太阳辐照度，单位为瓦每平方米（W/m2）；注：取 3 次遮阳系数计算的平均值，结果保留两位小数，作为检测结果。9 检测报告 9.1 注明采用透过太阳光辐照度法测试。9.2 测试条件 仪器:名称、型号和测定光照条件；试样：玻璃规格。9.3 测试日期、时间和测试人员。9.4 其他必要说明。DB34/T 25642015 4 A A 附 录 A（资料性附录）太阳光测定遮阳系数仪器图 A.1 检验仪器示意图 见图A.1、图A.2。图中：1 数据自动采集处理系统；2 标准玻璃板太阳光采集暗箱；2-1 外箱；2-2 内箱；2-3 辐照度计凸罩；2-4 辐照度计；3 试样太阳光采集暗箱。图A.1 太阳光测定遮阳系数仪器的主视图 DB34/T 25642015 5 图中：1 数据自动采集处理系统；2 标准玻璃板太阳光采集暗箱；2-4 辐照度计；3 试样太阳光采集暗箱；4 角度仪。图A.2 太阳光测定遮阳系数仪器的俯视图 _
