岩棉外墙外保温工程施工技术规程DB11／T 1081-2014.pdf

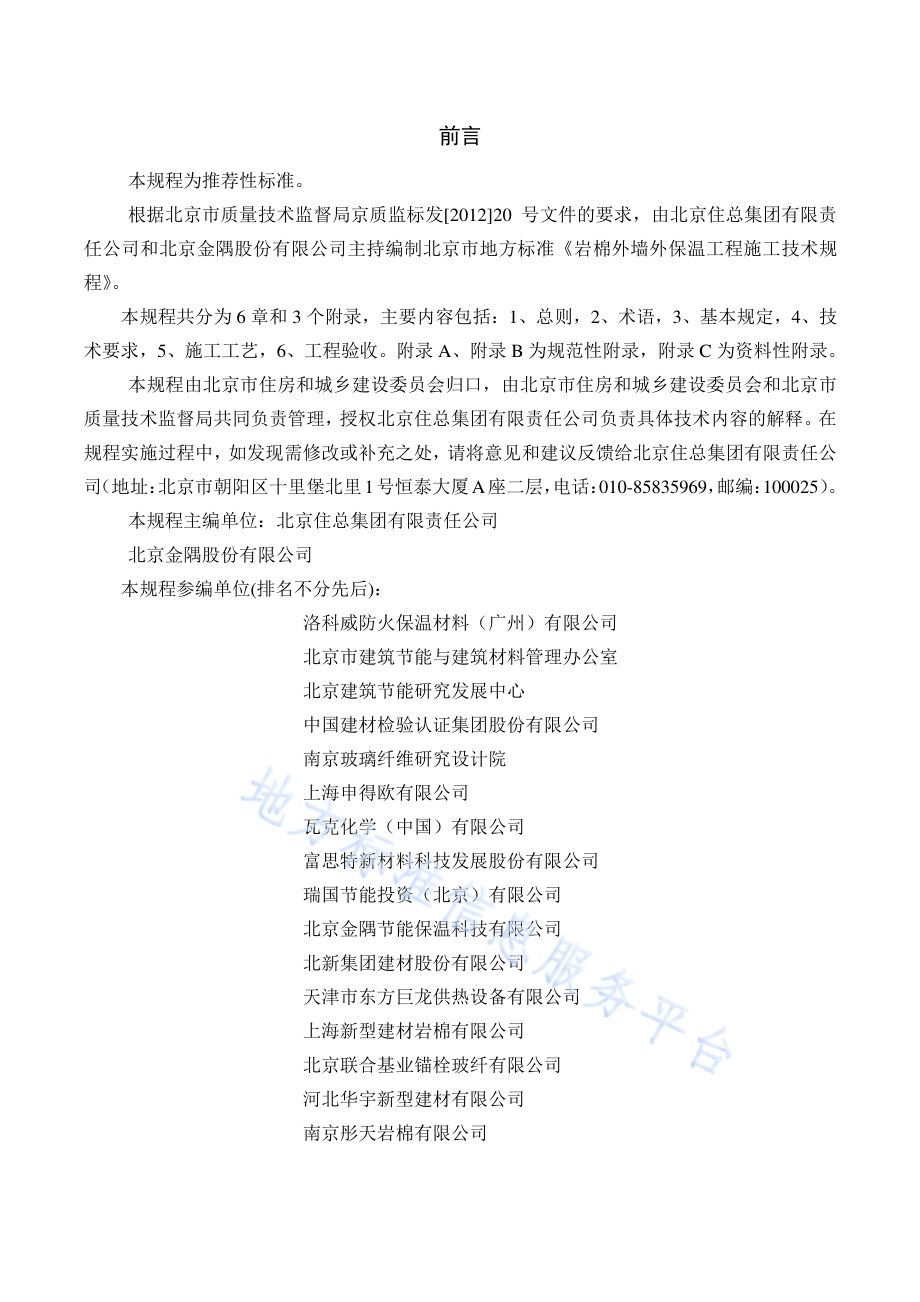

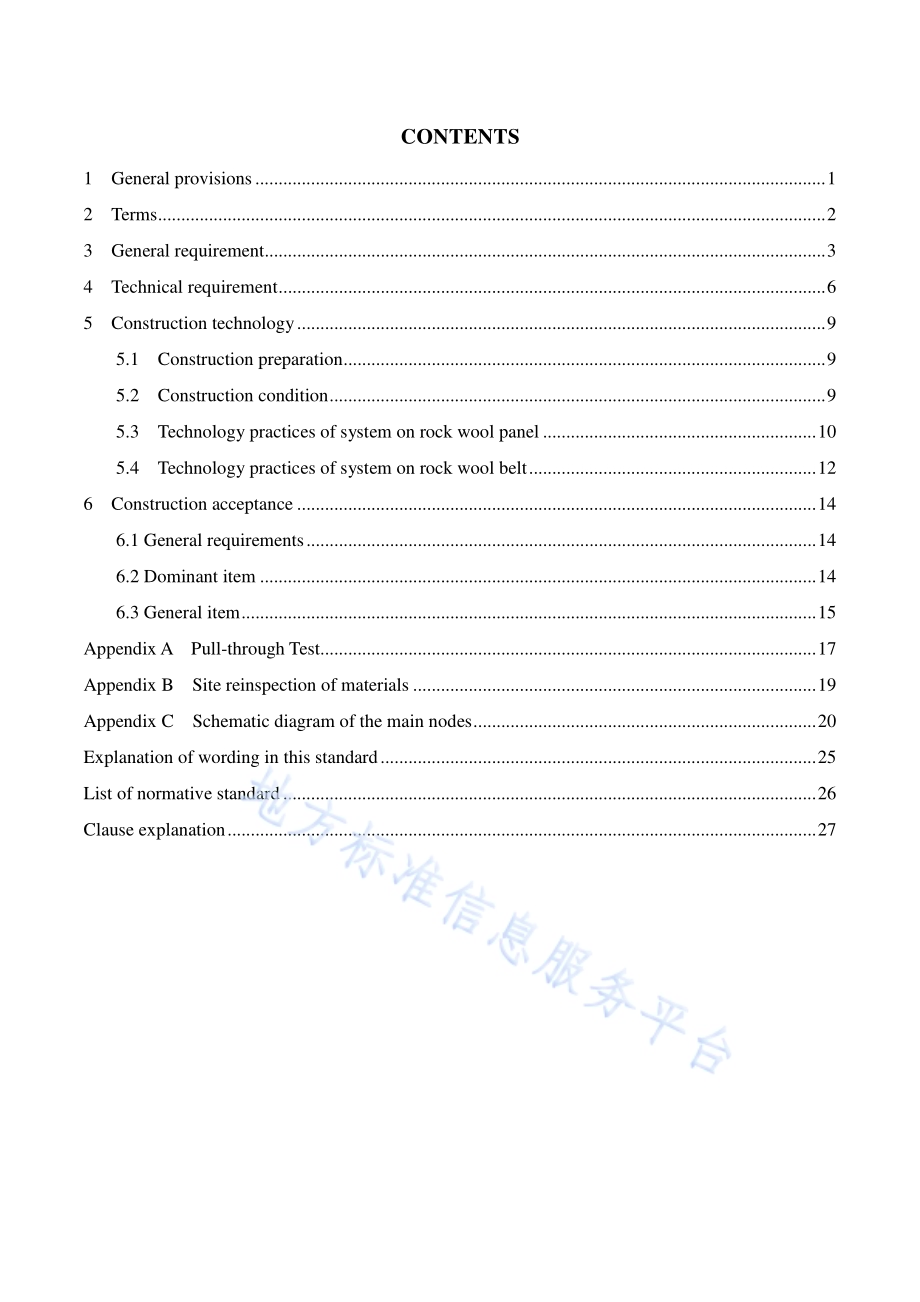

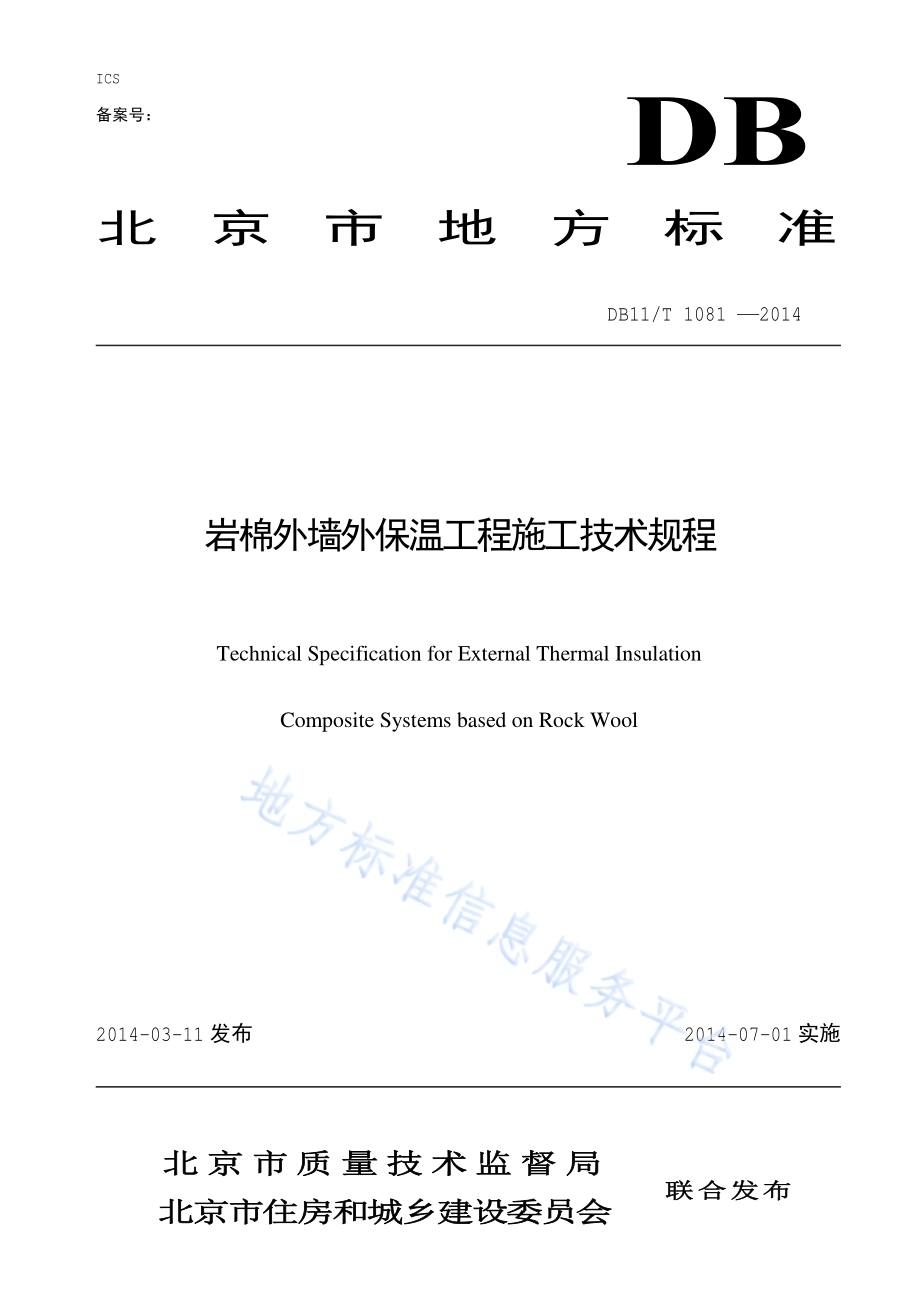

ICS 备案号：北京市地方标准DB11/T 1081 2014岩棉外墙外保温工程施工技术规程 Technical Specification for External Thermal Insulation Composite Systems based on Rock Wool 2014-03-11发布 2014-07-01实施 北京市质量技术监督局 北京市住房和城乡建设委员会 联合发布 前言 本规程为推荐性标准。根据北京市质量技术监督局京质监标发 201220 号文件的要求，由北京住总集团有限责 任公司和北京金隅股份有限公司主持编制北京市地方标准岩棉外墙外保温工程施工技术规程。本规程共分为 6章和 3个附录，主要内容包括：1、总则，2、术语，3、基本规定，4、技术要求，5、施工工艺，6、工程验收。附录 A、附录 B为规范性附录，附录 C为资料性附录。本规程由北京市住房和城乡建设委员会归口，由北京市住房和城乡建设委员会和北京市质量技术监督局共同负责 管理，授权 北京住总集团有限责任公司负责 具体 技术内容的 解释。在 规程 实 施 过 程 中，如 发 现需修改或补充之处，请将意见 和建 议反馈给 北京住总集团有限责任公 司（地 址：北京市 朝阳区十里堡 北 里 1号 恒泰大厦 A座二层，电话：010-85835969，邮 编：100025）。本规程主编 单位：北京住总集团有限责任公司 北京金隅股份有限公司 本规程 参 编 单位(排名不 分 先后)：洛科威防火 保温 材 料（广州）有限公司 北京市建 筑节能与 建 筑材 料 管理办 公 室 北京建 筑节能研究 发 展中心 中国 建 材检 验 认证 集团股份有限公司 南 京 玻璃纤维研究 设 计院 上海申得欧 有限公司 瓦克化学（中国）有限公司 富 思特新 材 料 科 技发 展 股份有限公司 瑞 国节能 投 资（北京）有限公司 北京金隅 节能 保温 科 技有限公司 北 新 集团建 材 股份有限公司 天津 市 东 方 巨龙供热 设 备 有限公司 上海 新型 建 材 岩棉有限公司 北京 联合 基 业锚栓 玻纤 有限公司 河 北 华宇新型 建 材 有限公司 南 京 彤天 岩棉有限公司 本规程主要 起草人：鲍宇清 张昭瑞 刘 学 智 周宁 章 银祥 钱选青 肖群芳 谢锋 田桂清 鲍娜 鲍晨泳 宋晓辉 王宇鹏 蔡倩 王佳庆 段瑜芳 薛彦民 刘东华 谭丹君 马安龙 孙 建 邓宝 如 解 文 强 张叶风 余毅 杨林山 汪丽婷 王希春 主要 审查人 员：王庆生 吴月华 夏祖宏 王甦 杨西伟 孙诗 兵 杨 玉忠 目次 1 总则.1 2 术语.2 3 基本规定.3 4 技术要求.6 5 施工工艺.9 5.1 施工准 备.9 5.2 作 业 条 件.9 5.3 岩棉 板 外保温 系统 施工工艺.10 5.4 岩棉 带 外保温 系统 施工工艺.12 6 工程验收.14 6.1 一般 规定.14 6.2 主 控项目.14 6.3 一般项目.15 附录 A 穿透力试验方法.17 附录 B 材料现场复验项目.19 附录 C 主要节点做法示意.20 本标准用词说明.25 引用标准名录.26 条文说明.27 CONTENTS 1 General provisions.1 2 Terms.2 3 General requirement.3 4 Technical requirement.6 5 Construction technology.9 5.1 Construction preparation.9 5.2 Construction condition.9 5.3 Technology practices of system on rock wool panel.10 5.4 Technology practices of system on rock wool belt.12 6 Construction acceptance.14 6.1 General requirements.14 6.2 Dominant item.14 6.3 General item.15 Appendix A Pull-through Test.17 Appendix B Site reinspection of materials.19 Appendix C Schematic diagram of the main nodes.20 Explanation of wording in this standard.25 List of normative standard.26 Clause explanation.27 11 总则 1.0.1为 贯彻 国 家 和北京市 关于 建 筑节能 的 政策、法 规 及 标准，规范岩棉外墙外保温工程的技术、施工要求和质量验收，保 证 工程质量，制定本规程。1.0.2本规程 适用于 本市 新 建、改 建、扩 建 民 用 建 筑 和 既 有建 筑节能改 造 工程 中 采用 岩棉外墙外保温 系统 的外墙外保温工程的施工和验收。1.0.3岩棉外墙外保温工程的施工和验收 除应遵守 本规程外，尚应遵守 国 家及 本市 现 行 的有 关 标准的规定。22 术语 2.0.1岩棉外墙外保温系统 external thermal insulation system based on rock wool 以 岩棉 板 或 岩棉 带 为保温 材 料，用胶粘剂 和 锚栓 固 定 于 外墙外 表面，用 玻纤 网增 强 的 抹面 胶浆作抹面 层，用涂 料 或 饰面砂浆等饰面 材 料 进行表面装饰，具 有保温 功 能 和 装饰效果 的 构造 总 称。本规程 中 简称 外保温 系统。根据岩棉 形态 不 同，可 分为岩棉 带 外保温 系统 和岩棉 板 外保 温 系统。2.0.2岩棉外墙外保温工程 external thermal insulation project based on rock wool 将 岩棉外墙外保温 系统通 过 施工 固 定 在 外墙外 表面 上 的 过 程 及形成 的外保温工程 实体，本规程 中 简称 外保温工程。2.0.3岩棉板 rock wool panel 以玄武 岩、辉 绿 岩 等 火 成 岩为主要 原 料，经高 温 熔融，用离 心 力 和 高压载 能 气 体 喷吹成 纤 维后，以 热 固 型 树脂 为 粘结剂，经叠 棉、固 化、切割等 工艺制 成 的 具 有 一 定 刚度 的保温 板。2.0.4岩棉带 rock wool belt 由岩棉 板切割而成，与 基 层 墙 体 粘结时 纤维 垂直于 墙 面 的岩棉制 品。2.0.5锚栓 anchor 由 膨胀 件和 膨胀套 管 组成，或 仅 由 膨胀套 管 构成，依靠 膨胀 产 生 的 摩擦 力 或 机械锁 定 作用 连接 保温 系统 与 基 层 墙 体 的 机械 固 定件。2.0.6托架 bracket 由 膨胀 螺 栓 固 定 于 基 层 墙 体上，在 施工 过 程 中 用于 支撑 岩棉、防 止其滑移，并 具 有 防 锈 功 能 的“L”型 构 件。33 基本规定 3.0.1岩棉 板 外保温 系统 基本 构造 见 表 3.0.1-1，岩棉 带 外保温 系统 基本 构造 见 表 3.0.1-2。表 3.0.1-1岩棉板外保温系统基本构造 基 层 墙 体 基本 构造 构造 示 意 图 粘 结 层 保 温 层 抹面 层 饰 面 层 1 2 3 4567 9810 底 层 增 强 材 料 联 结 件 中 间 层 增 强 材 料 面 层 混凝 土 墙，各种 砌块 墙 胶 粘 剂 岩 棉 板 抹 面 胶 浆 玻 纤 网 锚 栓 抹 面 胶 浆 玻 纤 网 抹 面 胶 浆 涂 料、饰 面 砂 浆 等 表 3.0.1-2 岩棉带外保温系统基本构造 基 层 墙 体 基本 构造 构造 示 意 图 粘 结 层 保 温 层 辅 助 联 结 件 抹面 层 饰 面 层 1 2 376458 底 层 增 强 材 料 面 层 混凝 土 墙，各种 砌块 墙 胶 粘 剂 岩 棉 带 锚 栓 抹 面 胶 浆 玻 纤 网 抹 面 胶 浆 涂 料、饰 面 砂 浆 等 3.0.2 外保温 系统应 配 套 供 应，其 性 能 指 标 应 满足 本规程 及 相 关 标准的规定。3.0.3当 基 层 墙 体 采用 加 气 混凝土 等 多孔 材 料 时，应 按照 设 计 要求 采 取相 应 措 施，防 止 外保温系统 内 部 结 露。43.0.4外 门窗 口外 侧四 周 墙 面、外墙 出挑 构 件 及 附墙 部 件 等 热 桥部 位 应 按照 设 计 要求 采 取 可 靠 的保温 或 阻断 热 桥措 施。3.0.5岩棉 板 外保温 系统应 符 合 以 下 要求：1 岩棉 板 外保温 系统 与 基 层 墙 体 采用粘 锚 结 合、以 锚 为主的 联 结 方 式。2 岩棉 板 外保温 系统 施工 前，应 按照 JG/T 366附录 B的规定 在 工程墙 体 基 面 上 进行 锚栓 的 现 场抗拉承 载力 试 验。3 锚栓 数 量 应 符 合 设 计 要求，且满足 公 式 3.0.5的要求。NA Wd/F（公 式 3.0.5）式 中：NA 单位 面 积 锚栓 数 量，个/m2；Wd 相 应高度 处 最 大 风 荷 载 设 计 值，为 风 荷 载 标准 值 的 1.5倍，kN/m2；安 全 系 数，=2；F 单 个 锚栓 现 场抗拉承 载力 标准 值 与 穿透 力 标准 值 中 的 较小值，kN。4 建 筑 高度 不大 于 24m时，岩棉 板 与 基 层 墙 体 的 粘结面 积率 应 不 小 于 40%；建 筑 高度 大 于 24m时，岩棉 板 与 基 层 墙 体 的 粘结面 积率 应 不 小 于 60%。岩棉 板粘结 完 成 后，应 立即 在 每 块 板 上 安 装 锚栓 或 采用 其他 方 式 进行 辅助 固 定。辅助 固 定的 锚栓 不计 入 联 结 安 全 性 计 算。5 抹面 层 应采用 双 层玻纤 网增 强，锚栓 圆盘 应压 住 底 层玻纤 网。3.0.6岩棉 带 外保温 系统应 符 合 以 下 要求：1 岩棉 带 外保温 系统 与 基 层 墙 体 采用粘 锚 结 合、以粘 为主的 联 结 方 式。2 岩棉 带 外保温 系统 施工 前，应 按照 JGJ110规定的 试 验方 法 在 工程墙 体 基 面 上 进行胶粘 剂 与 基 层 墙 体 的 拉 伸 粘结 强 度 试 验，拉 伸 粘结 强 度 平均 值 应 不 小 于 0.3MPa。3岩棉 带 与 基 层 墙 体 宜 采用条粘法，粘结面 积率 应 不 小 于 70%。4锚栓 数 量 应 不 少 于 4个/m2，面 积 大 于 0.1m2的岩棉 带 均 应 设 置 锚栓，3.0.7外保温 系统 所 用 锚栓 应 符 合 以 下 要求：1 应 根据基 层 墙 体 类别，选 用 不 同 类 型 的 锚栓。多孔 砖 砌 体 基 层 墙 体 和 空 心 砌块 基 层 墙 体 应采用通 过 摩擦 和 机械锁 定 承 载 的 锚栓。2 锚栓锚 固 深 度应 不 小 于 25mm。3 拧入 式 锚栓 不得 采用 敲击 式 安 装 方 法。3.0.8当 基 层 墙 体 为 加 气 混凝土 等 多孔 材 料 时，宜 采用 岩棉 带 外保温 系统。3.0.9勒脚 等 易受潮 部 位 应采用 吸水 率 低 的保温 材 料。3.0.10外保温工程的 饰面 层 应 选 用涂 料、饰面砂浆等 轻 质 材 料。饰面 层 应 与 外保温 系统 其 它 组 成 材 料 相 容，与 抹面 层 组 合 后 的 透 汽 性 应 与 基 层 墙 体、保温 材 料 相 协调。53.0.11 外保温工程施工 时应遵守 国 家及 本市 现 行 的有 关 防火 安 全 的标准、规范的要求。64 技术要求 4.0.1外保温 系统 的技术要求 应 符 合 表 4.0.1的规定，复 合 墙 体 平均传 热 系 数 和 水蒸 气 渗 透阻 应 满足 设 计 要求。表 4.0.1 外保温系统技术指标 项目 技术要求 试 验方 法 岩棉 板 岩棉 带 耐候 性 外 观 质量 无 可 渗水裂缝，无粉 化、空 鼓、剥落 现 象 GB/T 29906 拉 伸 粘结 强 度，kPa 7.5 80 抗 冲击 性 首 层 10J级 二层 及以 上 3J级 吸水 量，g/m2 500 耐冻 融（30次）外 观 质量 无 可 渗水裂缝，无粉 化、空 鼓、剥落 现 象 拉 伸 粘结 强 度1，kPa 7.5 80 抗 风 压 值，kPa 不 小 于 工程 项目 的 风 荷 载 标准 值 的 1.5倍 JG 149-2003 附录 A 穿透 力 标准 值，kN 0.60 附录 A 1岩棉 板 试 件 尺寸 200mm 200mm，岩棉 带 试 样尺寸 150mm 150mm。数 量 6个。4.0.2岩棉 板 和岩棉 带 技术要求和 尺寸允许偏差 应 符 合 表 4.0.2-1和 表 4.0.2-2的要求。表 4.0.2-1 岩棉板和岩棉带的技术指标 表 4.0.2-2 尺寸允许偏差 项目 允许偏差 试 验方 法 项目 技术要求 试 验方 法 岩棉 板 岩棉 带 导 热 系 数(25)，W/（m K）0.040 0.048 GB/T 10294或 GB/T 10295 酸 度系 数 1.8 GB/T 5480 垂直于表面 的 抗拉 强 度1，kPa 7.5 80 GB/T 29906 尺寸稳 定性 2（70，48h），%1.0 GB/T 8811 短期吸水 量，kg/m2 0.5 GB/T 25975 燃烧 性 能 A级 GB 8624 1 岩棉 板 试 样尺寸 200mm 200mm，岩棉 带 试 样尺寸 150mm 150mm。2 岩棉 板 试 样尺寸 200mm 200mm，岩棉 带 试 样尺寸 150mm 150mm，数 量 3块。7岩棉 板 岩棉 带 长 度，mm+10，-3+10，-3 GB/T 5480 宽 度，mm+5，-3 3 厚 度，mm 3 2 直 角偏 离度，mm/m 5 平整 度 偏差，mm 6 GB/T 25975 4.0.3聚 合 物水泥 砂浆 型 胶粘剂 的技术要求 应 符 合 表 4.0.3的要求。表 4.0.3 胶粘剂技术指标 项目 技术要求 试 验方 法 岩棉 板 岩棉 带 拉 伸 粘结 强 度（与 水泥 砂浆），MPa 常 温 常 态 0.6 JGJ 144 耐水 0.4 拉 伸 粘结 强 度1，kPa 常 温 常 态 7.5 80 耐水 可 操 作时 间，h 1.5 4.0 1应 使 用系统 配 套 的岩棉 板 或 岩棉 带，若 需 进行 界 面 处理，应 在 试 验 前 进行。岩棉 板 试 件 尺寸 200mm 200mm，岩棉 带 试 件 尺寸 150mm 150mm。4.0.4抹面胶浆应 为 具 有 一 定 变 形 能 力 和 良好 粘结 性 能 的 聚 合 物水泥 砂浆，其 技术要求 应 符 合 表 4.0.4的要求。表 4.0.4 抹面胶浆技术指标 项目 技术要求 试 验方 法 岩棉 板 岩棉 带 拉 伸 粘结 强 度1，kPa 常 温 常 态 7.5 80 JGJ 144 耐水 耐冻 融 柔韧 性 压 折比 3.0 GB/T 29906 抗 冲击 性 2 3J级 不 透 水 性 试 样 抹面 层 内 侧 无水渗 透 吸水 量，g/m2 500 可 操 作时 间，h 1.5 4.0 1 岩棉 板 试 件 尺寸 200mm 200mm，岩棉 带 试 样尺寸 150mm 150mm。拉 伸 粘结 强 度 试 验 应 使 用系统 配 套 的岩棉 板 或 岩棉 带，若 需 进行 界 面 处理，应 在 试 验 前 进行。冻 融 循环 制 度 依 据 GB/T 29906。2 做 抗 冲击 试 验 时应 选 用 相 对 应 的岩棉 板、岩棉 带作 为基 材。当 年 度 已 进行 外保温 系统 抗 冲击 测 试 时，可不 测此 项。4.0.5玻纤 网应 为 表面经高 分 子 材 料 涂 覆 处理 的、具 有 耐 碱 功 能 的 玻璃纤维 网 布，作 为 增 强 材 料内 置 于抹面胶浆 中，与 抹面胶浆 共同 形成抹面 层，用以 提 高抹面 层 的 抗 裂 性。其 技术要求 应 符 合 表 4.0.5的要求。8表 4.0.5 玻纤网技术指标 检 测 项目 技术要求 试 验方 法 单位 面 积 质量，g/m 160 GB/T9914.3 断 裂 应 变，%5 GB/T 7689.5 耐 碱 断 裂 强 力 保 留 率（经 纬向），%50 快速 法：GB/T 29906 附录 C 或 标准方 法：GB/T 20102 耐 碱 断 裂 强 力（经 纬向），N/50mm 750 注：仲裁 时，耐 碱 断 裂 强 力 保 留 率 和 耐 碱 断 裂 强 力应用 标准方 法 检 测。4.0.6锚栓 的技术要求 应 符 合 JG/T 366的要求。4.0.7饰面 材 料的的技术要求 应 符 合 相 应 标准的要求。4.0.8 建 筑 密封膏 应采用 与 外保温 系统 相 容的 聚 氨酯、硅酮、丙烯 酸 酯 型 等 材 料，其 技术要求 应 分 别 符 合 国 家 现 行 标准 聚 氨酯 建 筑 密封 胶 JC/T 482、建 筑 用 硅酮 结构 密封 胶 GB 16776、丙烯 酸 酯 建 筑 密封 胶 JC/T 484的规定。95 施工工艺 5.1 施工准备 5.1.1 施工 前 技术准 备 应 符 合 以 下 要求：1 施工 人 员 应 了 解材 料性 能，掌握 施工要 领，经 技术 培训 并 考核 合 格 后 方准 上 岗。2 施工方 应 编制 专 项 施工方 案，并 对 施工 人 员 进行 书 面 技术 交 底。3 专 项 施工方 案 应 包括施工 防火 措 施。5.1.2施工 前 材 料准 备 应 符 合 以 下 要求：1 岩棉 板 或 岩棉 带、胶粘剂 和 抹面胶浆等进 场 后，宜 在 库（棚）内 存放，注 意 通 风、防 潮，严禁淋 水。2 材 料 应 分 类 存放 并 挂牌 标 明 材 料 名 称。5.1.3施工 前 应 准 备 以 下机 具：磅秤，电 动搅拌器，电 锤（冲击 电 钻），裁刀，自动（手动）螺 丝刀，剪刀，钢丝刷，扫 帚，棕刷，开刀，墨斗，抹 子，压 子，阴 阳 角 抿子，托线 板，2m靠 尺，等等。5.2 作业条件 5.2.1施工 环 境 温 度 和基墙温 度 不 应 低 于 5，风 力 不大 于 5级。雨 天 不得 施工。夏 季 施工 时，施工 面应 避免 阳 光 直 射，必 要 时可 在 脚 手架 上 搭 设 防 晒布遮挡。如 施工 中 突遇降雨，应采 取 有 效 遮挡 措 施，防 止 雨 水冲 刷 工 作面，并 于 雨 后 对 未 经抹面 层 覆盖 的岩棉 板 或 岩棉 带进行 检 查。5.2.2施工 用 吊篮 或 专 用 外 脚 手架搭 设 应 牢 固，并 经 安 全 验收 合 格。5.2.3新 建、改 建、扩 建 民 用 建 筑 外保温工程施工 前，施工 现 场 应 满足 以 下 条 件：1 门窗 框 或 附 框、阳 台 栏 板 和 预埋 件 应 安 装 完 毕。2 基 层 墙 体 应 验收 合 格，墙 面 的 残渣 和 脱模 剂应 清 理 干净，墙 面 平整 度 超 差 部 分 应 剔凿 或 修补，伸 出 墙 面 的 联 结 件（设 备、管 道）应 安 装 完 毕，墙 上 的施工 孔 洞 应 堵塞 密 实。5.2.4既 有建 筑 外保温工程施工 前，施工 现 场 应 满足 以 下 条 件：1外 门窗 应 已 改 造 安 装 完 毕。2空调、窗 护栏、雨 落 管 等 附 着 物 应 拆 除，并 妥善 保 管。3伸 出 外墙 面 的 各种 落水 管、进 户 管 线 等 的 预埋 件、连接 件 应 安 装 完 毕，并 预 留 出 保温 层 的设 计 厚 度。附 着 在 外墙的 线 路 应 拆 移，并 在 建 筑 物 周 围 设 立支撑 保 护。4 油渍 及 污染 部 分 应进行 清 洗，起 鼓、开 裂 的 面 层 应 剔 除，由 于 拆 除、冻 害、析盐、侵蚀 10所 产 生 的 损坏、孔 洞 应用 聚 合 物 砂浆 修 复。5.2.5新 建 民 用 建 筑 墙 体 基 面 的 尺寸偏差 应 符 合 表 5.2.5的规定。表 5.2.5 墙体基面的允许尺寸偏差 工程 做 法 项目 允许偏差，mm 检 验方 法 砌 体 工程 墙 面 垂直度 每 层 5 2m托线 板 检 查 全 高 10m 10 经 纬 仪 或 吊线、钢 尺 检 查 10m 20 表面 平整 度 5 2m靠 尺 和 塞 尺 检 查 混凝土 工程 墙 面 垂直度 层 高 5m 8 经 纬 仪 或 吊线、钢 尺 检 查 5m 10 全 高 H/1000且 30 经 纬 仪、钢 尺 检 查 表面 平整 度 8 2m靠 尺 和 塞 尺 检 查 注：如 墙 体 基 面 尺寸偏差 不 符 合 要求 应进行 找 平 处理，且 应 对 找 平 后 墙 面 按 5.1.2要求 进行 拉 伸 粘结 强 度 测 试。5.3 岩棉板外保温系统施工工艺 5.3.1岩棉 板 外保温 系统应 按图 5.3.1所 示 的 流 程施工，括号 中 为 选 择 性工 序。图 5.3.1 岩棉板外保温系统施工流程图 5.3.2放线、挂线。在 阴 角、阳 角、阳 台 栏 板 和 门窗 洞 口 等 部 位 挂 垂直 线 或 水平 线 等控 制 线。5.3.3安 装 托架。用膨胀 螺 栓 将 托架 固 定 于 基 层 墙 体 的 勒脚、阳 台 栏 板、窗 口 上 沿 等 岩棉 板 安装 的 起 始 位 置 和设 计 要求的 部 位。托架 构造及 安 装 方 法 见 附录 C。5.3.4 配 制 胶粘剂。胶粘剂应 在现 场按照 比 例 配 制，做 到 计 量准 确、机械 搅拌，搅拌 均 匀。搅 拌 好 的 胶粘剂应 避免 太 阳 直 射。胶粘剂一 次 的 配 制量 宜 在 60分 钟 内 用 完。已 凝 结 的 胶粘剂 不 抹 面 层 抹 面 胶 浆 抹 中 层 抹 面 胶 浆 并 压 入 面 层 玻 纤 网 粘 贴 翻 包 玻 纤 网 粘 贴 岩 棉 板 放 线 挂 线 安 装 托 架 压 入 增 强 及 翻 包 玻 纤 网 配 胶 粘 剂（保 温 层 伸 缩 缝 处 理）外 饰 面 作 业 抹 底 层 抹 面 胶 浆 并 压 入 底 层 玻 纤 网 安 装 锚 栓 验 收 11得 再 加 水 搅拌 使 用。5.3.5 粘 贴翻 包 玻纤 网。岩棉 板 安 装 起 始 部 位 及 门窗 洞 口、女儿 墙 等 收口 部 位 粘结（在 粘 贴 岩 棉 板 前完 成）翻 包 玻纤 网，宽 度 为岩棉 板 厚 加 200mm，长 度应 根据施工 部 位具体 情况确 定。5.3.6 粘 贴 岩棉 板应 按 以 下 操 作 工艺 进行：1 岩棉 板 上 墙 前 宜双 面进行 界 面 处理；2 岩棉 板 排 板 宜 按 水平 顺序 进行，上 下 应 错 缝，错 开 尺寸宜 不 小 于 200mm，阴 阳 角 处 应做 错茬 处理，岩棉 板 的 拼 缝 位 置 不得在 门窗 口的 四 角 处；3 岩棉 板 与 基 层 墙 体 宜 采用 点 框 法粘结，粘结面 积率 应 不 小 于 本规程 及 施工方 案 的要求；4 岩棉 板 在阳 角 处 应 留 马 牙槎，伸 出 阳 角 的 部 分 不 涂抹胶粘剂；5 粘板时应 轻柔均 匀挤 压板面，随 时用 托线 板 检 查 平整 度，每 粘 完 一 块 板，用 2m靠 尺 将 相 邻 板面 拍 平，并 及时 清 除板 边缘挤 出 的 胶粘剂，板 与 板 之 间 应 无“碰头灰”；6 岩棉 板应 挤紧、拼 严，局 部 不 规则 处 粘 贴 岩棉 板可 现 场 裁 切，切面应 与 板面垂直；7 墙 面 边 角 处 岩棉 板 的 短 边 尺寸 应 不 小 于 300mm。5.3.7 压 入 增 强 及 翻 包 玻纤 网应 按 以 下 操 作 工艺 进行：1 门窗 洞 口 四 角 处 应 在 岩棉 板面 沿 45 方 向 加 铺 400mm 200mm的 玻纤 网，具体 做 法 见 附录 C；2 翻 包 玻纤 网 与 洞 口 增 强 网 重 叠时，可 将 重 叠 处 的 翻 包 玻纤 网 裁 掉。5.3.8 底 层 抹面胶浆 和 底 层玻纤 网 施工 应 按 以 下 操 作 工艺 进行：1 抹面胶浆 施工 应 在 岩棉 板粘结 完 毕 且 经 检 查 验收 合 格 后 进行；2 抹面胶浆应 按照 比 例 配 制，应 做 到 计 量准 确、机械 搅拌，搅拌 均 匀，一 次 的 配 制量 宜 在 60分 钟 内 用 完，超 过 可 操 作时 间 后不得 再 用；3 抹面胶浆应 均 匀 涂抹于板面，厚 度 约 为（2 3）mm；4 在 抹面胶浆可 操 作时 间 内 将 底 层玻纤 网压 入 抹面胶浆 中；5 玻纤 网应 从 中 央 向 四 周 抹 平，玻纤 网应 拼 接 严密。5.3.9 锚栓安 装应 按 以 下 操 作 工艺 进行：1 锚栓安 装应 在 底 层玻纤 网 铺 设 完 24h后 进行；2 钻 头 直 径 应 按照 JG/T 366的要求 进行 选 择，基 层 墙 体 为 加 气 混凝土 时 不 应 使 用 电 锤 和 冲击 电 钻；3 锚栓 应 按 设 计 数 量 均 匀 分 布，宜 呈梅花 型 布 置。5.3.10 中层 抹面胶浆 和 面 层玻纤 网 施工 应 按 以 下 操 作 工艺 进行：1 锚栓安 装 完 毕 经 验收 合 格 后，在 底 层玻纤 网 上 抹抹面胶浆，厚 度 约 为 2mm；2 抹抹面胶浆 后，即 将 面 层玻纤 网压 入 抹面胶浆 中；3 玻纤 网应 从 中 央 向 四 周 抹 平，铺贴 遇 有 搭 接 时，搭 接 宽 度应 不 小 于 80mm；4 阳 角宜 采用 角 网增 强 处理，角 网 位 于面 层玻纤 网 内，不得 搭 接，具体 做 法 参 考 附录 C。125.3.11 面 层 抹面胶浆 施工。宜 在中层 抹面胶浆 凝 结 前 或 24h后 用进行，厚 度（1 2）mm，以仅 覆盖 玻纤 网、微 见玻纤 网 轮廓 为 宜。抹面胶浆 总 厚 度应控 制 在（5 7）mm。5.3.12 外 饰面作 业 应 待 抹面胶浆 基 层 达到 饰面 施工要求 时进行，具体 施工方 法 按相 关 施工标准 进行。5.4 岩棉带外保温系统施工工艺 5.4.1 岩棉 带 外保温 系统应 按图 5.4.1所 示 的 流 程施工，括号 中 为 选 择 性工 序。图 5.4.1 岩棉带外保温系统施工流程图 5.4.2放线、挂线。同 5.3.2条。5.4.3安 装 托架。同 5.3.3条。5.4.4 配 制 胶粘剂。同 5.3.4条。5.4.5 粘 贴翻 包 玻纤 网。同 5.3.5条。5.4.6 粘 贴 岩棉 带。岩棉 带粘结面 积率 应 不 小 于 70%；墙 面 边 角 处 岩棉 带 的 长 度应 不 小 于300mm。其他 操 作 工艺同 5.3.6条。5.4.7 锚栓安 装应 在 岩棉 带粘结 完 毕 24h，且 经 检 查 验收 合 格 后 进行。操 作 工艺同 5.3.9条 第 2款 和 第 3款。5.4.8 压 入 增 强 及 翻 包 玻纤 网。同 5.3.7条。5.4.9 底 层 抹面胶浆 和 粘 贴 玻纤 网应 按 以 下 操 作 工艺 进行：1 抹面胶浆 施工 应 在 锚栓安 装 完 毕，且 经 检 查 验收 合 格 后 进行；2 抹面胶浆应 按照 比 例 配 制，应 做 到 计 量准 确、机械 搅拌，搅拌 均 匀，一 次 的 配 制量 宜 在 60分 钟 内 用 完，超 过 可 操 作时 间 后不得 再 用；3 抹面胶浆应 均 匀 涂抹于 岩棉 带表面，厚 度 约 为（2 3）mm。4 在 抹面胶浆可 操 作时 间 内 将玻纤 网压 入 抹面胶浆 中；放 线 挂 线 安 装 托 架 配 胶 粘 剂 验 收 抹 面 层 抹 面 胶 浆（保 温 层 伸 缩 缝 处 理）外 饰 面 作 业 粘 贴 翻 包 玻 纤 网 粘 贴 岩 棉 带 安 装 锚 栓 抹 底 层 抹 面 胶 浆 并 压 入 玻 纤 网 压 入 翻 包 及 增 强 玻 纤 网 135 玻纤 网应 从 中 央 向 四 周 抹 平，铺贴 遇 有 搭 接 时，搭 接 宽 度应 不 小 于 80mm；6 阳 角宜 采用 角 网增 强 处理，角 网 位 于 大 面 玻纤 网 内 侧，不得 搭 接，具体 做 法 参 考 附录 C。5.4.10 面 层 抹面胶浆 施工。宜 在 底 层 抹面胶浆 凝 结 前 或 24h后 进行，厚 度（1 2）mm，以仅 覆盖 玻纤 网、微 见玻纤 网 轮廓 为 宜。抹面胶浆 总 厚 度应控 制 在（3 5）mm。5.4.11 外 饰面作 业。同 5.3.12。146 工程验收 6.1 一般规定 6.1.1 外保温施工 应 对 下 列 部 位或 内容 进行 隐蔽 工程验收，并 应 有 详细 的文 字记 录和 必 要的 图 像 资料：1 保温 层 附 着 的基 层 及 其 表面 处理；2 岩棉 板 或 岩棉 带粘结 或 固 定；3被 封 闭 的岩棉 板 或 岩棉 带 的 厚 度；4锚栓 类别、数 量 与 锚 固 深 度；5玻纤 网 层 数 与 铺 设；6抹面 层 厚 度；7托架 的 位 置 和 数 量；8 墙 体 热 桥部 位处理。6.1.2外保温工程 所 用 材 料 进 场 时应 按照 本规程附录 B要求 在 施工 现 场 抽 样复 验。复 验 应 为 见 证 取 样 送 检。复 验 次 数 应 符 合 下 列 规定：1 同 厂 家、同 品 种产 品，按照 扣 除 门窗 洞 后 的保温墙 面面 积，在 5000m2以 内 时应 复 验 1次；当 面 积 增 加 时，除 燃烧 性 能之 外的 其他各 项 参 数按每 增 加 5000m2应增 加 1次，燃烧 性 能按每 增 加 10000m2应增 加 1次；增 加 的 面 积 不 足 规定 数 量 时 也 应增 加 1次。2同工程 项目、同施工 单位 且 同 时 施工的 多 个 单位 工程（群 体 建 筑），可 合 并 计 算 保温墙 面 抽 检 面 积。6.1.3 外保温工程验收的 检 验 批划 分 应 符 合 下 列 规定：1采用 相 同 材 料、工艺和施工 做 法 的墙 面，扣 除 窗 洞 后 的保温墙 面面 积每 1000m2划 分为 一 个 检 验 批，不 足 1000m2也 应 划 分为 一 个 检 验 批；2 检 验 批 的 划 分 也 可 根据 与 施工 流 程 相 一 致 且 方 便 施工 与 验收的 原 则，由施工 单位与 监 理（建设）单位 共同 商 定。6.2 主控项目 6.2.1 外保温工程 所 用 材 料 进 场 后，应进行 质量 检 查 和验收，其 品 种、规 格、性 能 必 须 符 合 设计、本规程和 相 关 标准的要求。检 验方 法：观 察、尺 量 检 查；检 查 系统 性 能检 测 报告；检 查 产 品 合 格 证 和 出 厂 检 验 报告；核 查 现 场 抽 样复 验 报告。检 查 数 量：按 进 场 批 次，每 批 随 机 抽 取 3个 试 样 进行 检 查；质量 证 明 文件 应 按其出 厂 检 验 15批 进行 核 查。6.2.2岩棉 带 与 基 层 墙 体 必 须 粘结 牢 固，无 松 动 和 虚 粘 现 象。检 验方 法：观 察、手 扳 检 查；核 查 隐 检 记 录。检 查 数 量：每 个 检 验 批 应 抽 查 3处。6.2.3 岩棉 带 外保温 系统 与 基 层 墙 体 拉 伸 粘结 强 度 不得 小 于 80kPa。检 验方 法：现 场拉 拔；核 查 隐蔽 工程验收 记 录和 检 验 报告。试 验方 法 依 据 JGJ 110，试 样 尺寸 应 为 100mm 100mm。检 查 数 量：每 个 检 验 批 应 抽 查 3处。6.2.4托架 的设 置 应 符 合 设 计 和本规程的要求。检 验方 法：观 察。核 查 隐蔽 工程验收 记 录。检 查 数 量：全数 检 查。6.2.5 岩棉 板粘结面 积率 应 符 合 3.0.5的要求，岩棉 带粘结面 积率 应 符 合 3.0.6的要求。检 验方 法：剥 离 检 验；核 查 隐蔽 工程验收 记 录。检 查 数 量：每 个 检 验 批 应 抽 查 3处。6.2.6 锚栓 数 量、锚 固 位 置、锚 固 深 度应 符 合 设 计 要求，并 进行 抗拉承 载力 现 场拉 拔 试 验，测 得 的 抗拉承 载力 最小值 应 不 小 于 3.0.5测 得 的 抗拉承 载力 标准 值。检 验方 法：观 察；卡 尺 量。核 查 隐蔽 工程验收 记 录和 检 验 报告。现 场拉 拔 试 验方 法应 符 合 JG/T 366的有 关 规定。检 查 数 量：每 个 检 验 批 应 抽 查 3处。现 场拉 拔 试 验 每 个 检 验 批 应 抽 查 3根 锚栓。6.2.7岩棉 板 和岩棉 带 的 平均厚 度 必 须 符 合 设 计 要求。检 验方 法：现 场 尺 量、钢 针插 入 和 剖 开 检 查；核 查 隐蔽 工程验收 记 录。检 查 数 量：每 个 检 验 批 应 抽 查 3处。6.2.8 抹面胶浆 与 岩棉 板 或 岩棉 带 必 须 粘结 牢 固，无 脱 层、空鼓，面 层 无裂缝。检 验方 法：敲击 和 观 察 检 查。检 查 数 量：每 个 检 验 批 应 抽 查 3处。6.2.9 外墙 热 桥部 位 应 按照 设 计 要求 采 取 节能 保温 等 隔 断 热 桥措 施。检 验方 法：对 照 设 计 和施工方 案 观 察 检 查。核 查 隐蔽 工程验收 记 录；使 用 热 成 像 仪 检 查。检 查 数 量：隐蔽 工程验收 记 录 应 全数 检 查。隔 断 热 桥措 施 按 不 同 种 类，每种 抽 查 20%，并 不 少 于 5处。6.3 一般项目 6.3.1 岩棉 板 或 岩棉 带 安 装应 上 下 错 缝，各 板 间 应 挤紧拼 严，拼 缝 应 平整，碰头 缝 不得 抹胶粘 剂。检 验方 法：观 察；手 摸 检 查。核 查 隐蔽 工程验收 记 录。检 查 数 量：每 个 检 验 批抽 查 不 少 于 5块 岩棉 板 或 岩棉 带。166.3.2 玻纤 网应 铺 压 严 实，包 覆 于抹面胶浆 中，不得 有 空鼓、褶皱、翘曲、外 露 等 现 象。搭 接长 度应 符 合 设 计 和本规程的要求。增 强 部 位 的 玻纤 网 做 法应 符 合 设 计 和本规程的要求。检 验方 法：观 察 检 查。核 查 隐蔽 工程验收 记 录。检 查 数 量：每 个 检 验 批抽 查 不 少 于 5处，每 处不 少 于 2m2。6.3.3岩棉 板 和岩棉 带 安 装 允许偏差 和 检 验方 法应 符 合 表 6.3.3的规定。表 6.3.3 岩棉板和岩棉带安 装 允许偏差和 检 验方法 项 次 项目 允许偏差(mm)检 验方 法 1 表面 平整 4 用 2m靠 尺 楔 形 塞 尺 检 查 2 立 面垂直 4 用 2m垂直 检 查 尺 检 查 3 阴、阳 角 垂直 4 用 2m托线 板 检 查 4 阳 角 方 正 4 用 200mm方 尺 检 查 5 接 茬 高 差 1.5 用直 尺 和 楔 形 塞 尺 检 查 检 查 数 量：全数 检 查。6.3.4 变 形 缝 构造 处理 和保温 层 开 槽、开 孔 及装饰 件的 安 装固 定 应 符 合 设 计 要求。检 验方 法：观 察
