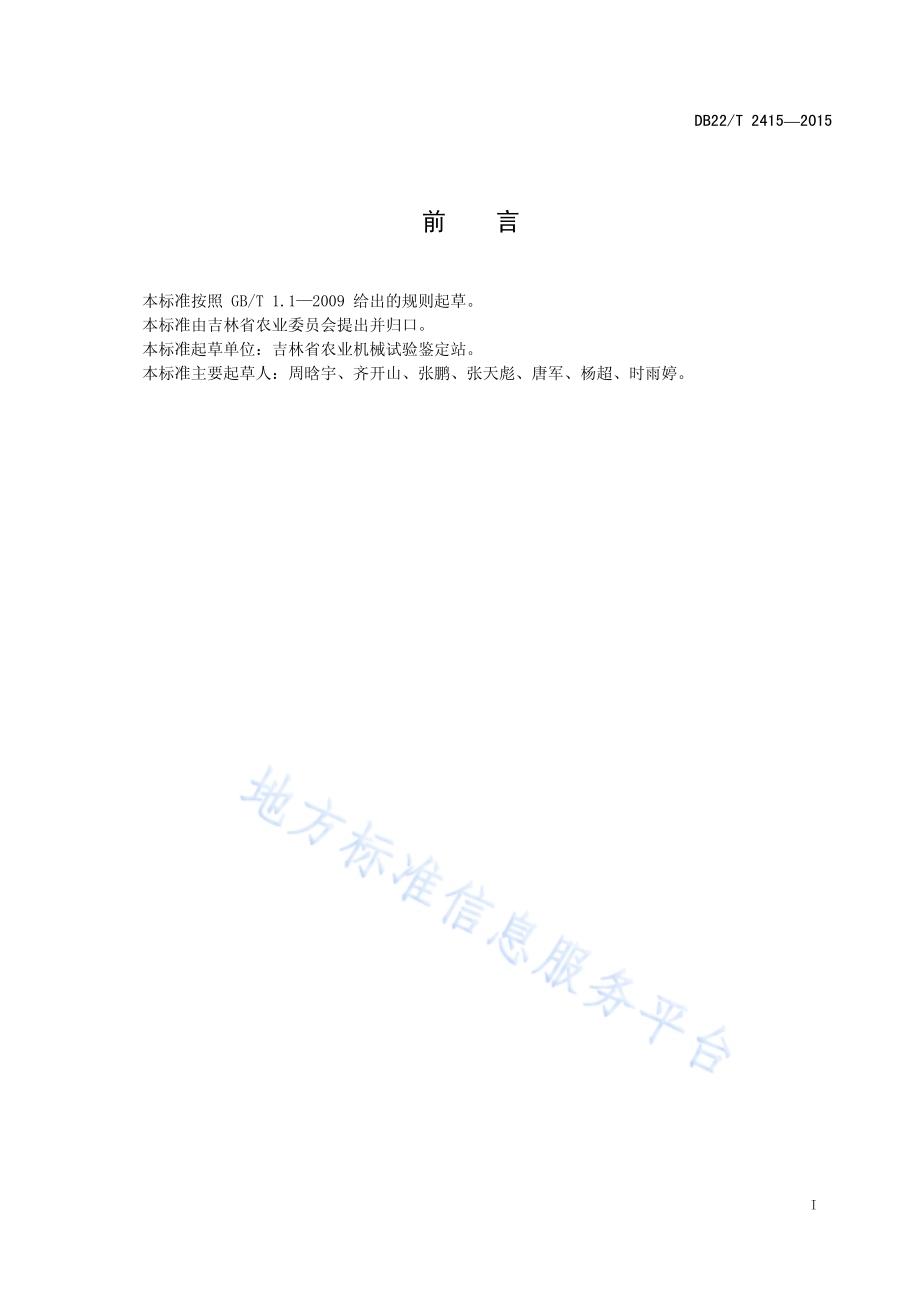

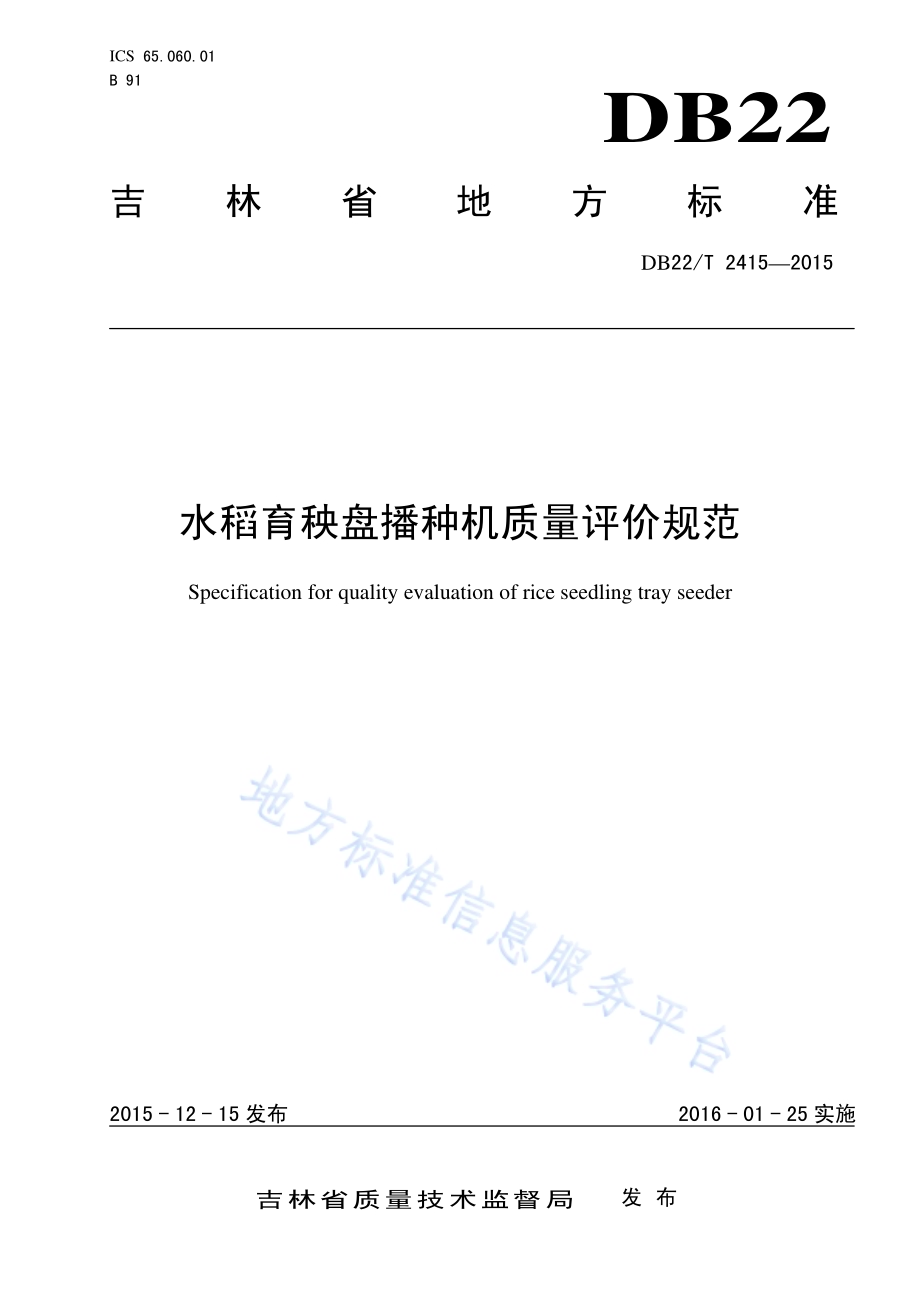

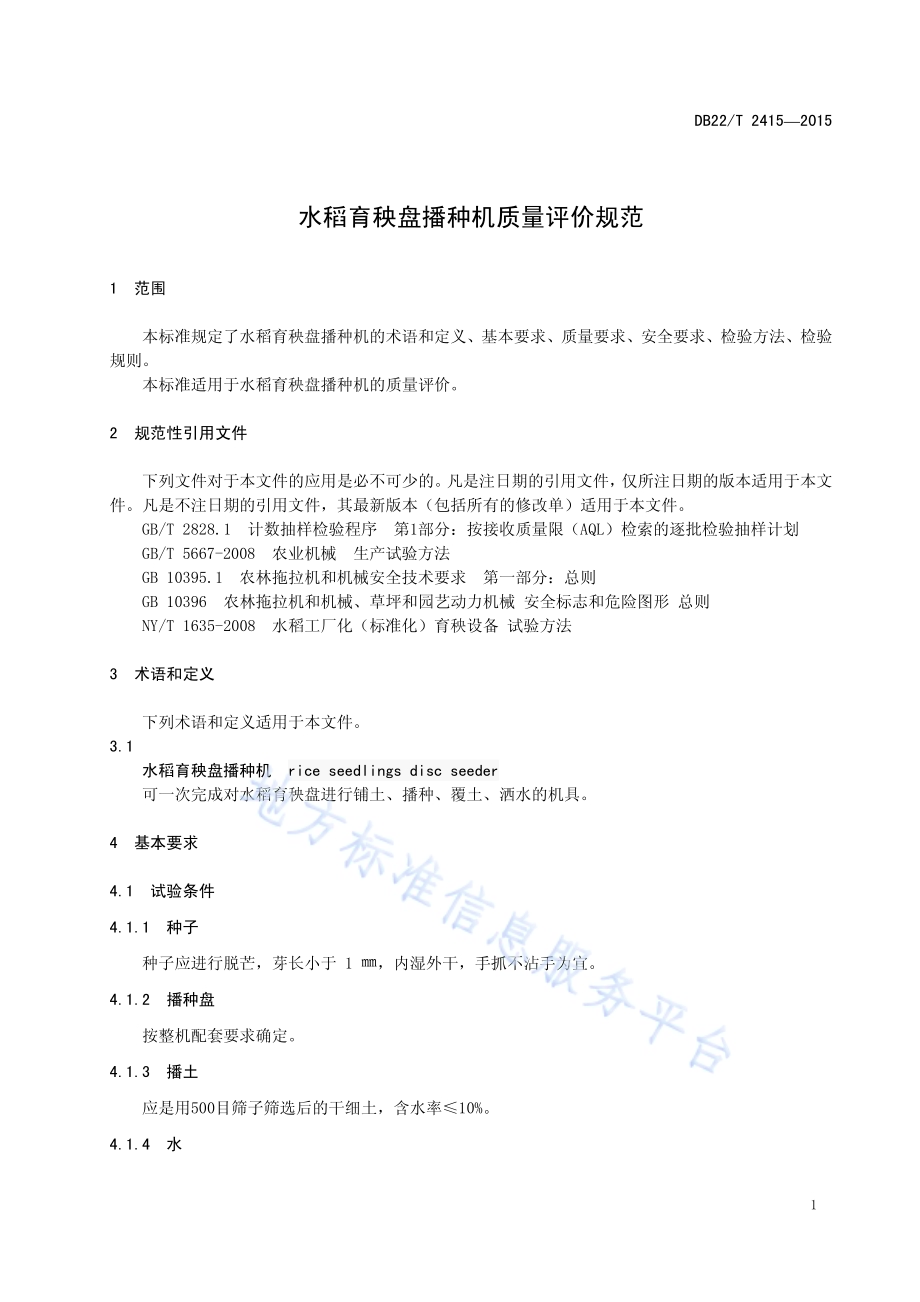

ICS 65.060.01 B 91 DB22 吉林省地方标准 DB22/T 24152015 水稻育秧盘播种机质量评价规范 Specification for quality evaluation of rice seedling tray seeder 2015-12-15发布 2016-01-25实施吉林省质量技术监督局 发布 DB22/T 24152015 I 前 言 本标准按照 GB/T 1.12009 给出的规则起草。本标准由吉林省农业委员会提出并归口。本标准起草单位：吉林省农业机械试验鉴定站。本标准主要起草人：周晗宇、齐开山、张鹏、张天彪、唐军、杨超、时雨婷。DB22/T 24152015 1 水稻育秧盘播种机质量评价规范 1 范围 本标准规定了水稻育秧盘播种机的术语和定义、基本要求、质量要求、安全要求、检验方法、检验规则。本标准适用于水稻育秧盘播种机的质量评价。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 5667-2008 农业机械 生产试验方法 GB 10395.1 农林拖拉机和机械安全技术要求 第一部分：总则 GB 10396 农林拖拉机和机械、草坪和园艺动力机械 安全标志和危险图形 总则 NY/T 1635-2008 水稻工厂化（标准化）育秧设备 试验方法 3 术语和定义 下列术语和定义适用于本文件。3.1 水稻育秧盘播种机 rice seedlings disc seeder 可一次完成对水稻育秧盘进行铺土、播种、覆土、洒水的机具。4 基本要求 4.1 试验条件 4.1.1 种子 种子应进行脱芒，芽长小于 1，内湿外干，手抓不沾手为宜。4.1.2 播种盘 按整机配套要求确定。4.1.3 播土 应是用500目筛子筛选后的干细土，含水率10%。4.1.4 水 DB22/T 24152015 2 用水为常温水。4.1.5 样机 按使用说明书进行安装、调试。4.2 被测参数准确度及仪器设备 被测参数准确度及仪器设备见表1。表1 被测参数准确度要求 序号 被测参数名称 量程 准确度 1 土壤水分（095）%0.3%2 噪声（30130）dB（A）0.1dB(A)3 温度(-25100)0.1 4 绝缘电阻（0199）M 0.1 M 5 时间（024）h 0.01 s 6 漆膜厚度（0300）m 0.1 m 7 重量（0600）g 0.01 g 5 质量要求 5.1 整机性能 整机性能见表2。表2 性能指标 序号 项 目 指 标 1 播种量，g 60200 2 种子破芽率，%1 3 底土厚度，1020 4 底土厚度稳定性，%90%5 播种均匀度，%85%（平盘）6 播种合格穴率，%95%（钵盘）7 覆土厚度，510 8 覆土厚度稳定性，%90%9 洒水量 底土淋透且不积水为适宜标准 10 噪声，dB（A）82 11 有效度 95%5.2 外观要求 5.2.1 涂漆表面应光滑、平整均匀、不得有漏漆、起皱、流挂等缺陷。5.2.2 漆膜附着力应不小于级。5.3 装配质量 DB22/T 24152015 3 5.3.1 整机装配后工作部件应转动灵活、平稳、无异响，不应有卡滞现象出现。5.3.2 安装调试后，每台机器必须运转不少于 30 min，且不应有异常现象。6 安全要求 6.1 驱动装置和其传动机构外露旋转部分应设防护装置，其结构应符合 GB 10395.1 的规定。6.2 危险部分应有安全警示标志，其标志应符合 GB 10396 的规定。6.3 电路带电部件与外露非带电金属件部件之间的绝缘电阻应不小于 1 M。6.4 安全接地电阻不大于 4。7 检验方法 7.1 外观检测 外观采用目测方法进行，漆膜厚度用漆膜测厚仪检测，附着力用百格刀检测。7.2 装配质量检验 接通电源、使机器正常运转目测检查 7.3 播种量测量 准备20个育秧盘，播种机装满种子，调整播种量后进行播种，随机抽取5个育秧盘进行称重，检查是否满足5.1的要求。7.4 种子破芽率 取5盘，每盘取100粒种子，检查其破芽种子粒数，进行计算。7.5 底土厚度及稳定性测量 准备20个育秧盘，调整播种机底土播量，然后进行播底土，随机抽取5盘，在每盘对角线上以间隔50 的距离取5点，用直尺测量底土厚度，计算平均值，并通过标准差及变异系数计算稳定性。7.6 播种均匀度测量 播种后覆土前，随机抽取10个育秧盘，按 NY/T 1635-2008 中4.8.6要求进行检查。7.7 播种合格穴率测量 播种后覆土前，随机抽取10个育秧盘，按 NY/T 1635-2008 中4.8.7要求进行检查。7.8 覆土厚度及稳定性测量 准备20个育秧盘，调整播种机覆土播量，然后进行播覆土，随机抽取5盘，在每盘对角线上以间隔50 的距离取5点，用直尺测量覆土厚度，计算平均值，并通过标准差及变异系数计算稳定性。7.9 洒水量 用目测方法观察。7.10 噪声测量 DB22/T 24152015 4 播种机正常运转，在水平面上距声源1 m，距地面1.2 m处，且相隔90的4个点上，用声级计各测1次，取最大值。7.11 可靠性试验 7.11.1 可靠性试验按照 GB/T 5667-2008 的规定执行，在实际作业情况下，考核时间应不少于 120 h，在考核期间，机具应无导致功能完全丧失、危及作业安全、造成人身伤亡或重大经济损失及主要部件损坏、报废，导致功能严重下降、难以正常作业的故障。7.11.2 有效度按公式（1）计算。%100120+=g cchT TTK(1)式中：hK120有效度，%；cT 考核期间作业时间，单位为小时（h）；gT 考核期间故障排除时间，单位为小时（h）。7.12 安全要求检查 7.12.1 安全防护按 GB 10395.1 规定进行。7.12.2 危险部位安全警示标志 GB 10396 规定进行。7.12.3 用绝缘电阻测量仪测量。7.12.4 用万用电表进行测量。8 检验规则 8.1 检验项目 检测项目按其对产品质量影响的程度分为A、B二类见表3。表3 检验项目及不合格分类表 类 别 序号 项目名称 1 防护装置 2 安全警示标志 3 绝缘电阻 4 接地电阻 合格穴率(钵盘)A 5 播种均匀度（平盘）1 播种量 2 种子破芽率 3 底土厚度 4 覆土厚度 B 5 洒水量 DB22/T 24152015 5 表3（续）类 别 序号 项目名称 6 噪声 7 有效度 8 外观质量 B 9 装配质量 8.2 抽样方法 按GB/T 2828.1的规定，在企业最近6个月生产的合格产品中随机抽取。在生产厂家抽样时抽样基数不少于20台，在销售单位抽样时可不受此限，样本大小为2台。8.3 判定规则 采用逐项考核，按类判定，判定规则见 表4 表4 类 别 A B 项目数 5 9 检验水平 S-1 样本字码 A 样本大小 2 AQL 6.5 25 Ac Re 0 1 1 2 _
