外墙外保温防火隔离带技术规程DB11／T 1383-2016.pdf

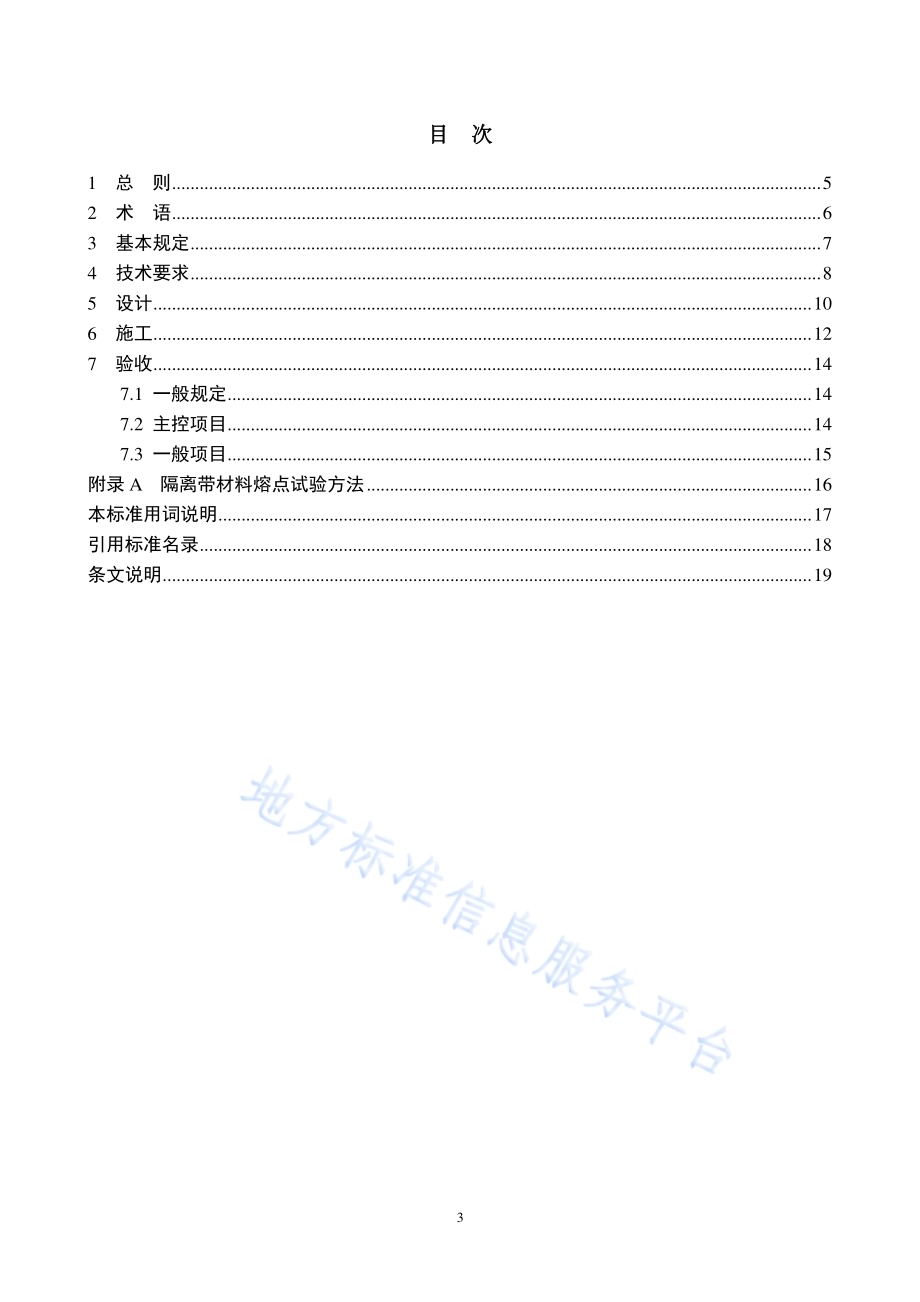

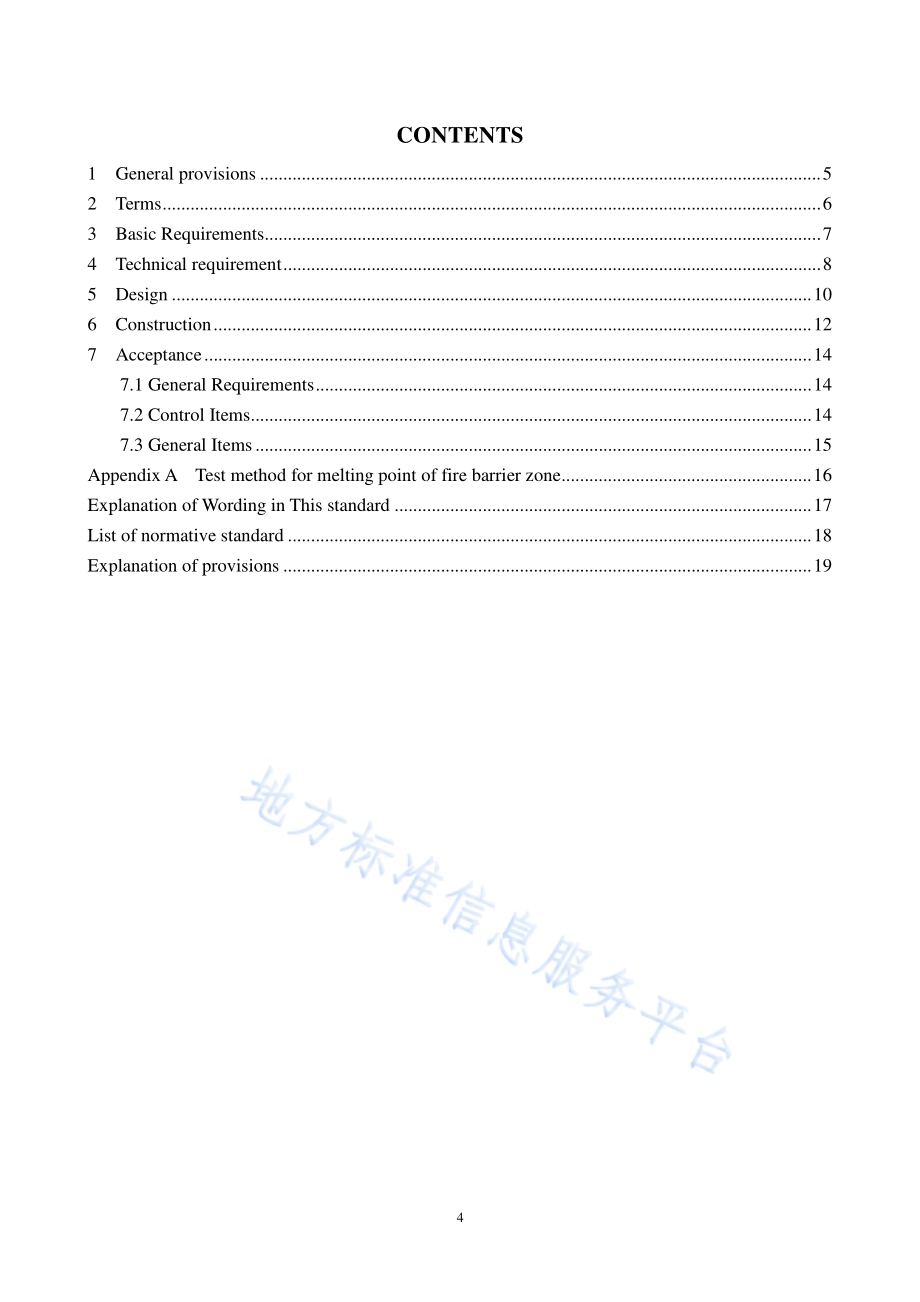

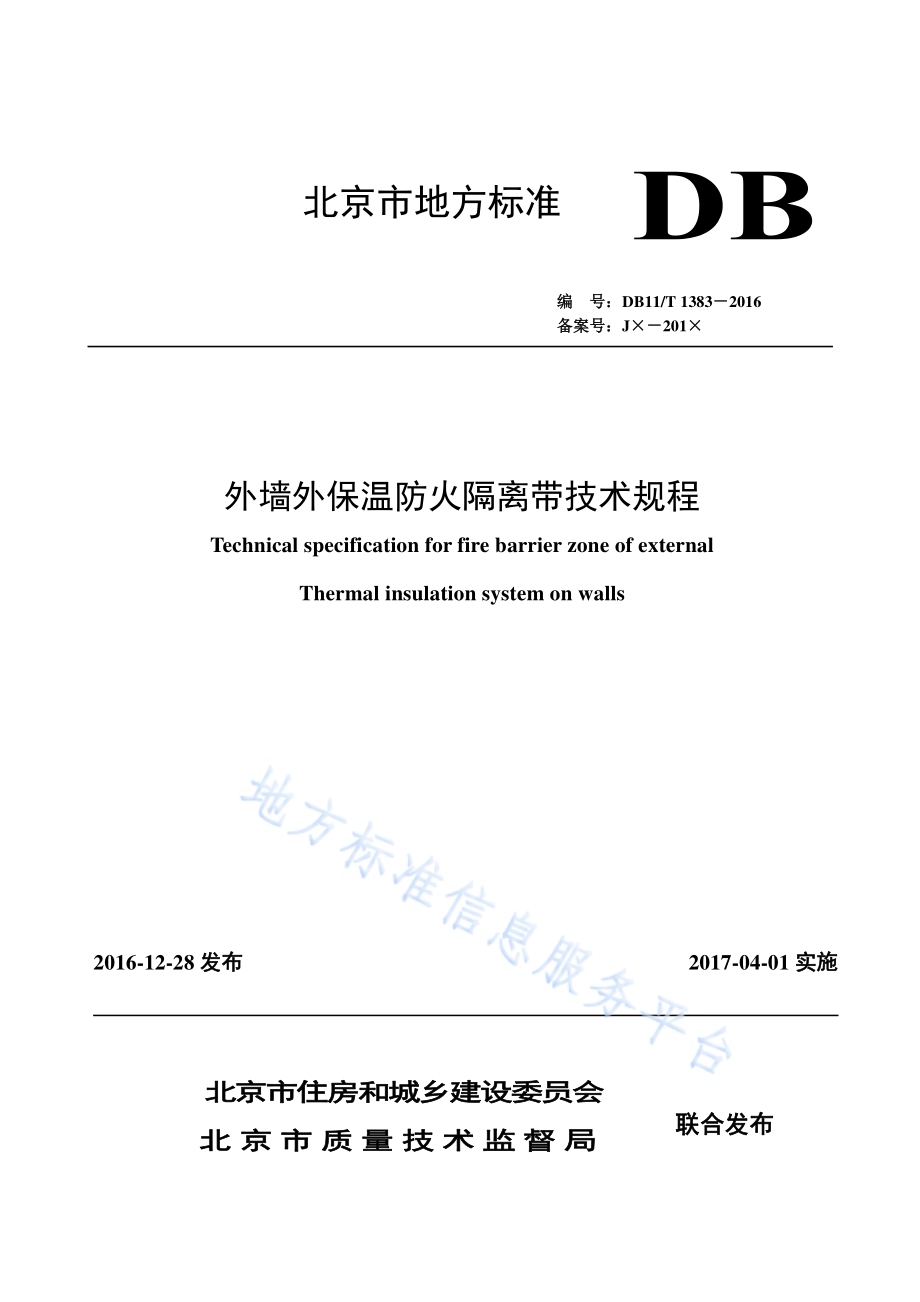

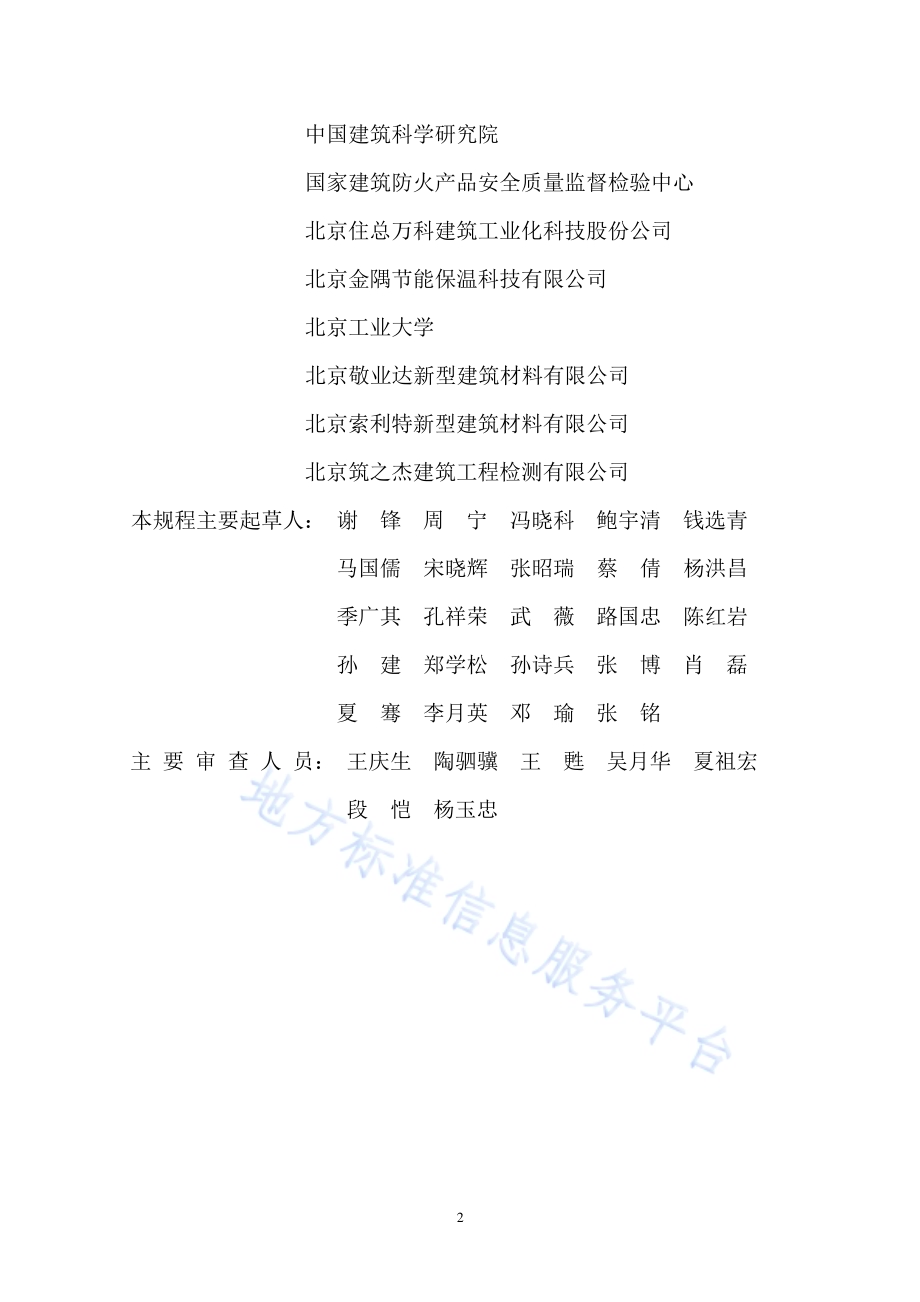

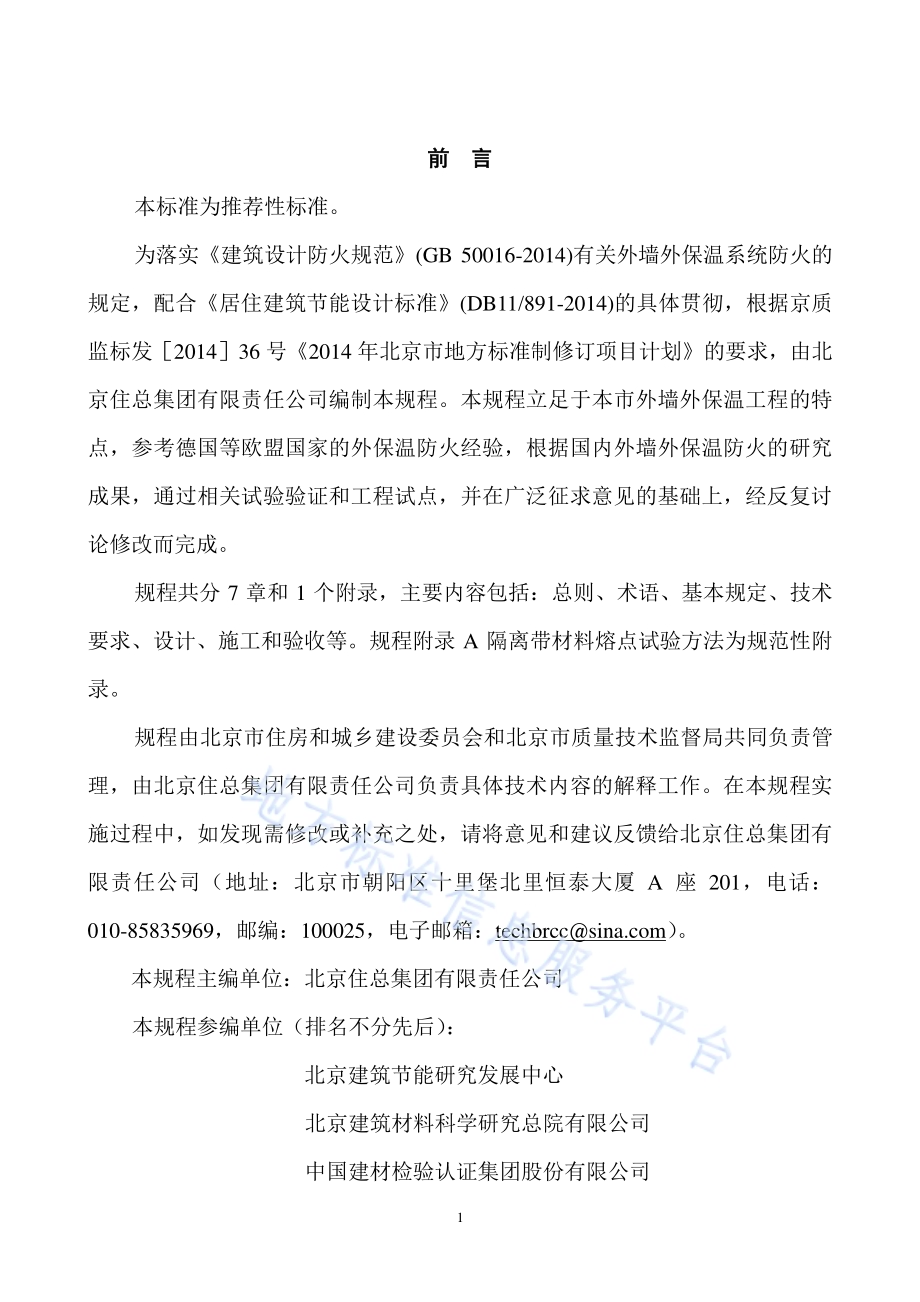

北京市地方标准 编 号：DB11/T 1383 2016 备案号：J 201 外墙外保温防火隔离带技术规程 Technical specification for fire barrier zone of external Thermal insulation system on walls 2016-12-28发布 2017-04-01实施 北京市住房和城乡建设委员会 北京市质量技术监督局 联合发布 1 前 言 本标准为推荐性标准。为落实建筑设计防火规范(GB 50016-2014)有关外墙外保温系统防火的 规定，配合居住建筑节能设计标准(DB11/891-2014)的具体贯彻，根据京质 监标发 2014 36号 2014年北京市地方标准制修订项目计划的要求，由北 京住总集团有限责任公司编制本规程。本规程立足于本市外墙外保温工程的特点，参考德国等欧盟国家的外保温防火经验，根据国内外墙外保温防火的研究成果，通过相 关 试 验验 证和 工程 试 点，并在广泛征 求 意见 的 基础上，经 反复讨论 修 改而完 成。规程 共分 7章和 1个附录，主 要内 容包括：总 则、术语、基 本规定、技术要求、设计、施 工 和 验 收 等。规程 附录 A隔离带材料熔 点 试 验方 法 为规范性 附录。规程由北京市住 房和城乡 建设 委员会和 北京市质 量技术 监 督局共同负 责 管 理，由北京住总集团有限责任公司 负 责具体 技术 内 容 的 解释 工 作。在 本规程实施过 程 中，如 发 现需 修 改或补充之处，请将意见和 建 议反馈给 北京住总集团有限责任公司（地 址：北京市 朝阳区十里堡 北 里恒泰大厦 A座 201，电话：010-85835969，邮 编：100025，电子邮 箱：）。本规程 主 编 单位：北京住总集团有限责任公司 本规程参编 单位（排名不 分 先后）：北京建筑节能研究发 展 中 心 北京建筑 材料 科学 研究总 院 有限公司 中 国建 材 检 验 认 证 集团 股份 有限公司 2中 国建筑 科学 研究 院 国家建筑防火 产品安全 质 量 监 督 检 验 中 心 北京住总 万科 建筑工 业化科 技 股份 公司 北京 金隅 节能保温 科 技 有限公司 北京工 业 大 学 北京 敬业达新型 建筑 材料 有限公司 北京 索利 特 新型 建筑 材料 有限公司 北京筑 之 杰 建筑工程 检测 有限公司 本规程 主 要 起草人：谢 锋 周 宁 冯晓科 鲍宇清 钱选青 马 国 儒 宋晓辉 张昭瑞 蔡 倩 杨洪昌 季 广 其 孔祥荣 武 薇 路 国 忠 陈红岩 孙 建 郑学松 孙诗兵 张 博 肖 磊 夏 骞 李月英 邓 瑜 张 铭 主 要 审 查 人 员：王庆生 陶驷骥 王 甦 吴 月 华 夏 祖宏 段 恺 杨 玉 忠 3目 次 1 总 则.5 2 术 语.6 3 基本规定.7 4 技术要求.8 5 设计.10 6 施工.12 7 验收.14 7.1 一般规定.14 7.2 主控项目.14 7.3 一般项目.15 附录 A 隔离带材料熔点试验方法.16 本标准用词说明.17 引用标准名录.18 条文说明.19 4CONTENTS 1 General provisions.5 2 Terms.6 3 Basic Requirements.7 4 Technical requirement.8 5 Design.10 6 Construction.12 7 Acceptance.14 7.1 General Requirements.14 7.2 Control Items.14 7.3 General Items.15 Appendix A Test method for melting point of fire barrier zone.16 Explanation of Wording in This standard.17 List of normative standard.18 Explanation of provisions.19 51 总 则 1.0.1 为规范外墙外保温 隔离带 工程，保 证 工程质 量，做到 技术 先 进、安全 可靠、经 济 合 理，制定本规程。1.0.2 本规程 适用 于北京地 区 民用 建筑工程 中 采用燃烧 性能为 B1级 保温 板、以粘结 为 主 的 薄 抹灰 外墙外保温防火 隔离带 的设计、施 工 和 验 收。1.0.3 外墙外保温 隔离带 工程 除应符 合本规程外，尚应符 合国家 和 北京市 现 行 有关标准的规 定。62 术 语 2.0.1 防火隔离带 fire barrier zone 设 置 在 燃烧 性能为 B1级 保温 材料 外墙外保温系统 中，由 燃烧 性能为 A级 的保温 材料 构 成 具有 一 定 高度 的 带 状构造，火 灾 发 生 时，可 起 到阻止 或 延缓 火 焰沿 外墙外保温系统 蔓延 的 作 用。一般按水平 方 向呈封闭环形 设 置，必 要 时也可以竖向 设 置，简称 隔离带。2.0.2 外墙外保温系统保温材料 Insulation material of external thermal insulation system on walls 除 隔离带 以 外的外墙外保温系统 所使用 的保温 材料。以下简称 系统保温 材料。2.0.3 隔离带保温材料 Insulation material of fire barrier zone 隔离带 所用 的 燃烧 性能为 A级 的保温 材料。73 基本规定 3.0.1 采用 隔离带 构造做 法 的外墙外保温工程，其 基 层 墙体 耐 火 极 限 应符 合 现 行 防火规范的 有关规定。3.0.2 设 置 隔离带 的外墙外保温工程，其 系统保温 材料 的 燃烧 性能 应 为 B1级。系统保温 材料 的设计 厚度 不 宜超 过 表 3.0.2的 上 限 值。表 3.0.2 设置隔离带的外保温系统保温材料厚度上限 系统保温 材料 名 称 系统保温 材料 厚度 上 限,mm 模塑聚苯板（EPS）300 挤塑聚苯板（XPS）180 硬泡聚氨酯板（PU）180 酚醛泡沫板（PF）200 3.0.3 隔离带 应每层楼 设 置一道，其位 置宜 在 楼板 处，高度应 不 小 于 300mm，并 应与 基 层 全 面积 粘结。3.0.4 隔离带 保温 材料 燃烧 性能 应 为 A级，隔离带 部 位 的 热 阻 不 得 小 于外墙外保温系统 热 阻 的 50%。3.0.5 外墙外保温系统 应采用 不 燃 材料作 抹 面 层。抹 面 层应 将 保温 材料完 全 覆盖。防 护 层厚 度 在 建筑 物首 层 不 应小 于 15mm，其 它 层 不 应小 于 5mm。3.0.6 设 置 隔离带 的外墙外保温工程 施 工 技术 方 案 中 应 包括隔离带施 工工 艺；施 工 前 应采用 与 施 工 技术 方 案 相同 的 材料和 工 艺 制 作隔离带 样 板 件。3.0.7 隔离带 宜 在 工 厂预 制，现 场 安 装。3.0.8 隔离带 部 位 锚钉 应采用 金 属钉。84 技术要求 4.0.1 设 置 隔离带 的外墙外保温系统 技术 要求 应符 合 表 4.0.1的规定。表 4.0.1 设置隔离带的外墙外保温系统技术要求 项 目 技术 要求 试 验方 法 耐 候 性 外 观 质 量 无 可 渗 水 裂缝，无粉 化、空鼓、剥 落 现 象 JG/T 429 抹 面 层与 保温板 拉伸粘结 强度，MPa 模塑板 0.10 挤塑板 硬泡聚氨酯板 酚醛板 0.08 隔离带 1 抗冲击 性 首 层 10J级 JGJ 144 二 层 及 以 上 3J级 吸 水 量，g/m2 500 DB11/T 584 耐 冻融（30次）外 观 质 量 无 可 渗 水 裂缝，无粉 化、空鼓、剥 落 现 象 JGJ 144 抹 面 层与 保温板 拉伸粘结 强度，MPa 模塑板 0.10 挤塑板 硬泡聚氨酯板 酚醛板 0.08 隔离带 2 1、2：拉伸 粘结 强 度 试 件尺寸 为 100mm 100mm。4.0.2 隔离带 保温 材料 除应符 合 相 关 产品 标准的要求，还 应符 合 表 4.0.2的规定。表 4.0.2 隔离带保温材料的性能要求 检 验项目 技术 要求 试 验方 法 燃烧 性能 A级 GB 8624 熔 点（适用 于 矿物纤维绝热 材料）1000 附录 A 匀 温 灼 烧（适用 于 无机 硬 质 绝热 材料）（1000，0.5h）线 收 缩率 8%GB/T 5486 质 量 损失率 25%导热 系 数 1（平 均 温 度 25），W/(m K)0.070 GB/T 10294或 GB/T 10295 压缩强 度（适用 于 矿物纤维绝热 材料），kPa 40 GB/T 13480 抗压强 度（适用 于 无机 硬 质 绝热 材料），kPa 100 GB/T 11971 垂直 于 板 面抗拉强 度，kPa 80 GB/T 29906 吸 水 率，%（v/v）5 GB/T 5480或 GB5486 尺寸稳 定性，%1.0 GB/T 8811 4.0.3 胶 粘 剂 应采用水 泥 基材料，其 技术 要求 应符 合 表 4.0.3的规定。9表 4.0.3 胶粘剂性能要求 检 验项目 技术 要求 试 验方 法 拉伸 粘结 强 度（与 隔离带），MPa 原强 度 0.08 GB/T 29906 浸 水 48h，干燥 2h 0.05 浸 水 48h，干燥 7d 0.08 拉伸 粘结 强 度（与水泥砂浆），MPa 原强 度 0.6 浸 水 48h，干燥 2h 0.3 浸 水 48h，干燥 7d 0.6 可 操 作 时 间，h 1.5 4 4.0.4 抹 面胶浆 的 技术 要求 应符 合 表 4.0.5的规定。表 4.0.4 抹面胶浆性能要求 项目 技术 要求 试 验方 法 与模 塑板 与挤 塑板 与硬泡聚 氨酯板 与酚 醛板 与 隔 离带 拉伸 粘 结 强 度 1，MPa 常 温 常态 0.10 0.20 0.10 0.08 0.08 GB/T 29906 浸 水 48h，干燥 2h 0.06 0.10 0.06 0.06 0.05 浸 水 48h，干燥 7d 0.10 0.20 0.10 0.08 0.08 耐 冻融 0.10 0.20 0.10 0.08 0.08 柔韧 性 压折比 3.0 抗冲击 性 3J级 不 透 水 性 试 样 抹 面 层 内 侧无 水 渗透 吸 水 量，g/m2 500 可 操 作 时 间，h 1.5 4.0 1 拉伸 粘结 强 度 测 试 应使用 系统配 套 的保温 材料，若 使用 的保温 材料需 用 配 套 界 面剂 时，试 验 前 应 在 保温 材料上 涂刷界 面剂。4.0.5 隔离带 部 位 锚 栓 的性能 应符 合外墙外保温系统 对 锚 栓 技术 要求。105 设计 5.0.1 选 用 隔离带 时，应 综 合考 虑 其安全 性、保温性能 和 耐 久 性能，并 应与 外墙外保温系统 相 适应。5.0.2 隔离带 保温 材料 的 导热 系 数 不 宜超 过 系统保温 材料 导热 系 数 的 2倍。5.0.3 包括隔离带在 内的墙体 平 均 传 热 系 数 应符 合节能设计标准的要求，且 隔离带 部 位 墙体 内 表 面 温 度 不 得 低 于 室 内 空 气 设计温、湿 度 条 件 下 的 露 点温 度。5.0.4 水平 隔离带 应环 绕 建筑 物 连续 封闭。如 不 能 封闭应 设 置竖向 隔离带，并 向下延 伸 到 散水 或 与水平 隔离带 封闭。5.0.5 隔离带 保温 材料 的 厚度应 不 小 于外墙外保温系统保温 层 的 厚度。5.0.6 水平 隔离带 位 置应 设 在 门窗洞口 上 方，下 缘距洞口 上 沿应 不 超 过 500mm，见 图 5.0.6。300 500123-隔离带；-B1级 保温 材料；-基 层 墙体 图 5.0.6 水平隔离带位置 5.0.7 当窗洞口 上 沿高 低 不 同，洞口 上 沿 距 隔离带如 超 过 500mm，隔离带 可 局 部 采 取 上 凸 或 下 凹 处理，见 图 5.0.7。图 5.0.7 隔离带位置的凹凸处理 5.0.8 变 形 缝部 位 应 在 一 侧 安 装 宽 度 不 小 于 300mm的 竖向 隔离带（通 高），或在 变 形 缝 两 侧 均 安 装 宽 度 不 小 于 150mm的 竖向 隔离带（通 高），缝 中 密 封 材料 后 面 应 填满 不 燃 保温 材料。见 图 5.0.8。11 12 23564-不 燃 保温 材料 填塞；-射 钉；-翻 包 玻 纤 网；-密 封 材料 密 封；-隔离带；-24号 镀锌铁皮 或 1厚 铝 板 图 5.0.8 变形缝位置处理示意图 126 施工 6.0.1 应按 设计要求 和施 工方 案 进行 施 工，工程建设 各 方 不 得 擅自变更 设计 文 件。6.0.2 隔离带 工程 施 工 除 本规程规定的内 容 外，按 照 外保温系统 施 工方 法 进行。6.0.3 粘 贴 隔离带 保温 材料 与粘 贴 系统保温 材料 宜采用 相同 的 胶 粘 剂。在隔离带 保温 材料和 系统保温 材料上 使用 的 抹 面胶浆 应采用 同 一 种 材料。6.0.4 隔离带 保温 材料 每段 长 度 不 宜小 于 400mm。6.0.5 当 采用粘 贴 方 式 安 装 隔离带 时，应与粘 贴 保温 板 同 步 操 作，自 下 而上 顺序 进行。隔离 带 应与 基 层 满 粘，并 应 增加 锚 固措 施。隔离带之 间、隔离带 与 保温 板 之 间 应 拼接严密。6.0.6 隔离带 接 缝 应与 上、下 部 位 系统保温 板竖向 接 缝 错开，错开距 离 不 宜小 于 150mm。当隔离带 紧 靠 洞口 上 沿时，隔离带 拼 缝 与 门窗洞口 侧 边错开距 离 也 不 宜小 于 150mm。6.0.7 如隔离带 紧 靠 窗口顶 部 时，在 粘 贴 前 应做 翻 包处理，翻 包 网 应 盖 过 系统保温 材料和隔 离带 保温 材料 拼 缝 处，并 不 小 于 100mm，见 图 6.0.7。翻 包 网左右 平 拼，不 搭接，拼 缝 位 置 离 隔离带 拼 缝 处 不 小 于 100mm。10012345-B1级 保温 材料；-隔离带；-翻 包 玻 纤 网格布；-密 封 材料 密 封；-基 层 墙体 图 6.0.7 翻包玻纤网格布做法 6.0.8 隔离带 位 置应 加铺增 强 玻 纤 网格布，增 强 玻 纤 网格布 应 先 于 大 面 玻 纤 网格布铺 设，上下超 出 隔离带 高度 不 小 于 100mm，见 图 6.0.8。左右 可 对接，对接 位 置 离隔离带 拼 缝 位 置应 不 小 于 100mm，大 面 玻 纤 网格布 的 上 下 如 有 搭接，搭接 位 置 距 离隔离带 应 不 小 于 200mm。13 100 1001234-B1级 保温 材料；-隔离带；-增 强 玻 纤 网格布；-基 层 墙体 图 6.0.8 玻纤网格布搭 接 示意图 6.0.9 当 采用 辅助连接 时应使用 金 属钉锚 栓，锚 栓 应 压 在 增 强 玻 纤 网格布 上 面。锚 栓 在 水平 方 向 间 距 宜 控 制 在 500mm左右，竖 直 方 向宜 布 置 在隔离带 保温 材料 高度 的 中 间 或上 下 半 部 的 中 间 位 置，上 下 交错，见 图 6.0.9。图 6.0.9锚栓 位置示意图 147 验收 7.1 一般规定 7.1.1 工程的 检 验 批 的划 分 应符 合墙体节能 分 项工程的规定。7.1.2 工程 施 工 时，应 对 隔离带 的设 置进行 隐蔽 工程验 收，并 应 有 详 细 的 文 字记 录和 必 要的 图 像资 料。7.1.3 工程验 收 除符 合本规程要求外,还 应符 合外墙外保温系统 相 关验 收 标准。7.2 主控项目 7.2.1 隔离带材料 进 场 时，应进行 质 量 检查 和 验 收，其 系统 及 组 成 材料 的 品 种、规 格、性能 必 须 符 合设计 和相 关标准的要求。检 验方 法：观 察、尺 量 检查；检查 系统 和材料 性能 型 式 检测 报告、产品 合 格 证和 出 厂 检 验 报告 等质 量证 明 文 件。检查 数 量：品 种、规 格 按进 场 批 次，每 批 随 机 抽 取 3个试 样 进行 检查；质 量证 明 文 件 应 按 其 出 厂 检 验 批 进行 核 查。7.2.2 隔离带 及 配 套 材料 进 场 时，应进行 施 工 现 场 见证 取 样 复 验，复 验项目 应符 合 表 7.2.2要 求。表 7.2.2 进场复 验项目 材料 名 称 复 验项目 隔离带 保温 材料 燃烧 性能、垂直 板 面 的 抗拉强 度、导热 系 数、吸 水 率 胶 粘 剂 原强 度 拉伸 粘结 强 度（与 防火 隔离带）抹 面胶浆 原强 度 和 浸 水 拉伸 粘结 强 度（与 防火 隔离带）检 验方 法：现 场 随 机 见证 取 样 送 检，核 查 复 验 报告。检查 数 量：同 厂 家、同 品 种 产品，按 照 扣 除 门窗洞口 后 的保温墙 面面积，每 5000m2应 复 验 1次；当 面积 增加 不 足 5000m2时也应 增加 复 验 1次，隔离带 保温 材料 的 燃烧 性能 只 做一 次。同 工程项目、同施 工 单位 且 同 时 施 工的 多 个 单位 工程（群 体建筑），可 合 并 计 算 保温墙 面 抽 检 面积。7.2.3 隔离带 的 位 置、数 量和 高度应符 合本规程 和 设计要求。检 验方 法：观 察；核 查 隐蔽 工程验 收 记 录。检查 数 量：每 个 检 验 批 应 抽 查 3处。7.2.4 隔离带 与 基 层 的 粘结必 须牢 固，隔离带 与 基 层应 全 面积 粘结，其 拉伸 粘结 强 度应 不 小 于 0.08MPa。检 验方 法：揭 开 粘 贴 好 的 隔离带 观 察 检查；施 工 前 进行 样 板 墙 现 场拉伸 粘结 强 度 试 验；15核 查 隐蔽 工程验 收 记 录。检查 数 量：每 个 检 验 批 抽 查不 少 于 3处。7.3 一般项目 7.3.1 外墙外保温系统防 护 层 的 厚度 首 层 不 得 小 于 15mm，其 它 层 不 得 小 于 5mm。检 验方 法：尺 量 检查；核 查 隐蔽 工程验 收 记 录。检查 数 量：每 个 检 验 批 抽 查不 少 于 3处。7.3.2 锚 栓 数 量、位 置 和 锚 固 深 度应符 合本规程 和 设计要求。检 验方 法：观 察；核 查 隐蔽 工程验 收 记 录。检查 数 量：每 个 检 验 批 应 抽 查 3处。7.3.3 隔离带 部 位 应 铺 设 增 强 玻 纤 网格布。检 验方 法：核 查 隐蔽 工程验 收 记 录。检查 数 量：每 个 检 验 批 应 抽 查 3处。16附录 A 隔离带材料熔点试验方法 A.0.1 试 验设 备 应符 合建筑 材料 燃烧 释 放 热 量试 验方 法 GB/T 14403-2014的要求。A.0.2 样 品 数 量 为 2块，尺寸 为 500mm 500mm，厚度应 根据工程实 际 使用厚度 确 定，但 不 得 大 于 80mm。A.0.3 检测 前，将试 件 置 于（23 2），相 对湿 度（50 5）%的 环 境 中，直 至 试 件 达 到 湿 度 平 衡。如 果 试 件 24h内的质 量 变 化 小 于 0.1%，则 表 明 试 件 已 达 到 湿 度平 衡。A.0.4 将 重 0.4kg，大 小 为 200mm*200mm的 试 验 盘 置 于 试 件 的 中 间 位 置（相 当 于 0.1kN/m2的 荷载），测 量试 件 厚度 h0，精确 到 毫米。A.0.5 测 试 用小 型 试 验 炉 要求 极 限温 度 不 低 于 1000，且 应 能保 证试 件 平 放 在 炉 内。A.0.6 试 件 上 下 两 侧 分 别 用 1mm厚 钢 板 覆盖，然 后 平 放至 试 验 炉 中。A.0.7 试 验 炉依 照 标准温 度 曲 线 燃烧 90min。标准温 度 曲 线 表 达 式 为：T-T0=345*lg(8t+1)（A.0.7-1）式 中：T0 试 验 开 始 时 刻 的 炉 温，T t时 刻 的 炉 温，t 实验 时 间，min t min T-T0 K 0 5 10 15 30 60 90 120 180 240 360 0 556 658 719 822 925 986 1029 1090 1133 1194 图 A.0.7 试 验温 升曲 线 燃烧结 束 后，重 新测 量试 件 厚度 h1，测 量 方 法 依 照 A.0.4条 规定。根据 式 A.0.7-2计 算 燃烧 前 后 试 件 的 厚度 变 化 率，用厚度 差 值 占 燃烧 前 试 件 厚度 的 百 分 比 表 示。h%=(h0 h1)/h0*100%（A.0.7-2）A.0.8 经 过 A.0.7条 的 检测后，两 试 件 厚度 变 化 率 不 大 于 50%则 判 定 样 品 熔 点 1000。17本标准用词说明 一、为 便 于 在 执 行 本标准 条文 时 区 别 对 待，对 要求 严格 程 度 不 同 的 用 词，说明 如 下：1 表 示很 严格，非这 样 做 不 可 的 用 词：正 面 词 采用“必 须”；反 面 词 采用“严 禁”。2 表 示 严格，在 正 常 情况 下 均 应 这 样 做 的 用 词：正 面 词 采用“应”；反 面 词 采用“不 应”或“不 得”。3 表 示允许稍 有 选 择，在 条 件 许 可时，首 先 应 这 样 做 的 用 词：正 面 词 采用“宜”；反 面 词 采用“不 宜”。4 表 示 有 所 选 择，在 一 定 条 件 下可以 这 样 做 的，采用“可”。二、条文中必须按指定的标准、规范或其它相关规定执行时，写法为“应按 执行”或“应符合 要求”。18引用标准名录 建筑 材料 及 制 品 燃烧 性能 分 级 GB 8624 矿物 棉 及 其 制 品 试 验方 法 GB/T 5480 无机 硬 质 绝热 制 品 试 验方 法 GB/T 5486 硬 质 泡沫塑 料 尺寸稳 定性 试 验方 法 GB/T 8811 绝热 材料 稳态热 阻 及 有关特性的 测 定 防 护热 板 法 GB/T 10294 绝热 材料 稳态热 阻 及 有关特性的 测 定 热 流 计 法 GB/T 10295 绝热 用 岩 棉、矿 棉 及 其 制 品 GB/T 11835 加气 混凝土力 学 性能 试 验方 法 GB/T 11971 矿物 棉 制 品 压缩 性能 试 验方 法 GB/T 13480 建筑 材料 燃烧 释 放 热 量试 验方 法 GB/T 14403-2014 模塑聚苯板薄抹灰 外墙外保温系统 材料 GB/T 29906 外墙外保温工程 技术 规程 JGJ 144 外墙外保温系统 耐 候 性 试 验方 法 JG/T 429 公 共 建筑节能设计标准 DB11/687 居住建筑节能设计标准 DB11/891 19 北京市地方标准 外墙外保温防火隔离带技术规程 Technical specification for fire barrier zone of external Thermal insulation system on walls DB11/T XXX-201X 条文说明 2016年 北京 20目 次 1 总则.21 2 术语.21 3 基本规定.21 4 技术要求.22 5 设计.23 6 施工.23 7 验收.23 附录 A 隔离带材料熔点试验方法.24 211 总则 1.0.1 为 在 北京市准 确把握、认 真 落实 GB 50016 关于建筑防火的有关规定，配合DB11/891-2012 的 顺 利 实 施，结 合北京市具体 情况，在试 验研究 及 与 国内外 技术 专 家 广泛技术 交 流 的 基础上，编制 了 本 技术 规程。1.0.2 在 各 类 建筑 中，居住建筑 和 非幕 墙 式 其 它 民用 建筑 占 有 很 大 的 比 例，其 外墙外保温 最主 要的 做 法 是 采用粘 贴 保温 板薄抹灰 外保温系统，外墙外保温 材料 以可燃 材料和 难 燃 材料 为主，这是 当 前 外墙外保温防火的 主 要 隐 患。本规程的验 证试 验 主 要 就是针 对 这 种 情况 设计的，试 验 用 保温 材料主 要 是 039级 和 033级 EPS板、PUR板 和 PIR板，以 及 PF板、XPS板。2 术语 2.0.1 GB 50016明确 规定制 作隔离带 的保温 材料 应 为 不 燃 材料。3 基本规定 3.0.2 隔离带 能 否 发 挥 阻 火 传 播 作 用？除 了 与 隔离带 自 身 有关性能外，还 受 到 外保温系统 单位 面积 燃烧 热 值（系统保温 材料 单位 质 量 燃烧 热 值与 干 密 度 和 厚度 的 乘 积）的制 约，因此，在 系统保温 材料 确 定的 情况 下，一 定的 隔离带 对 系统保温 材料 的 厚度 就 有限制。表 3.0.2中 厚 度 上 限（建 议 值）来 自 编制本规程 过 程 中 的验 证试 验，对 应 保温 材料 厚度 在 此 限 值 内，隔离 带 发 挥 阻 火 传 播 作 用 是 有保 证 的。本规程修订 过 程 中 对 033级 EPS、039级 EPS、PUR、PIR、PF等 材料分 别 进行 了 系统防 火性 试 验，所 设 置 的 岩 棉 带隔离带 具有 阻 火 传 播 性。根据验 证试 验 情况 给 出 系统保温 材料 的厚度使用 上 限，受 试 件数 量 的限制，上 述 限 值 不 一 定 是最 高 限 值。表 3.0.2所 列 厚度 上 限 对 实 施 节能 75%水平 的北京市 是 够 用 的，但 对 实 施 超 低 能 耗 的建筑工程，有的 材料 厚度 不 够 用，办 法 有 二 个：一 是 改 用 上 限 值高 的 材料 品 种；二 是 按 设计 厚度进行一 次 验 证试 验 并 组 织 专 项论证会 确 认。本 次 验 证试 验 中 300mm厚 的 EPS采用 的 是 033级，也 就是 我们 通 常 所 说 的 石墨 聚苯板。PF由于 其生产 厚度 上 限限制，本 次 试 验 采用 的 200mm厚度板 材 为 三 层板 材 粘 贴 而 成。PU采用 的 是 一 体成 型 的 聚氨酯板。对 于 XPS的 厚度使用 上 限，根据 与 EPS板 单位 面积 燃烧 热 值 相 等的 原 则 推 算 而 来。具体 见 下表：表 2-2 XPS厚度 上 限的推 算 过 程 系统保温 材料 EPS XPS 单位 质 量 燃烧 热 值，q(MJ/kg)40 40 密 度，（kg/m3）18 25 35(取 30)22适用厚度 上 限，（m）0.30 0.18 单位 面积 燃烧 热 值，Q（MJ/m2）q=40 18 0.3=216 3.0.6 在 外墙外保温系统 中 设 置 隔离带，其 技术和 工 艺 要求 与 大 面积 保温工程有 很 大 差别，编制 施 工方 案 和 正 式 施 工 前 制 作 样 板 件 不 能 省略。3.0.7 对 隔离带 的性能 和 安 装 要求 很 高，截 面 很 小，为 了 保 证隔离带 质 量 稳 定 可靠、减 少 破损、安 装 便 捷、节 省 施 工工 时，加 强 对 操 作 人 员 的 劳动 保 护，宜采用 工 厂预 制的制 品，在现 场 安 装。4 技术要求 4.0.1 本 试 验方 法 采用 外墙外保温系统 耐 候 性 试 验方 法（JG/T 429-2014），耐 候 性 循 环 后 增加 了 隔离带 部 位 的 检测。如隔离带材料 种 类 改 变，应 另 做耐 候 性 检 验验 证。4.0.2 鉴 于 隔离带在 高 温 条 件 下 的 稳 定性 对 于防 止 火 焰 传 播 有 着 至 关 重 要的 作 用，目 前 在 欧 洲的 相 关 法 规 和 批 准 文 件 中 已 增加 最 低 熔 点 1000 这 一 指 标。4.0.2 4.0.5 隔离带 要 在 发 生 火 灾时 承担 起 阻止 火 焰沿 外墙 面 传 播 的 功 能，同 时 它 又 是 外保 温系统的 组 成 部 分，还 要 满 足外保温系统的 其 它 性能要求。因此，对 隔离带 及 其 组 成 材料 的具体要求 是：防火 安全，保温有 效，联 结可靠，拒 水 透 汽，耐 久 环 保。“防火 安全”要求 隔离带材料 自 身 不 燃，在 火 灾 温 度下 基 本保 持 体 积稳 定。“熔 点”检 验项目的 试 验方 法 引 自 DIN 4102-17建筑 材料 及 构 件 的防火性能 矿物纤维绝热 材料熔 点 试 验方 法。试 样 放 加 热 炉 中在 90min内 加 热 到 1000，测 定 加 温 前 后 厚度 变 化 率，厚度 减 小 率 不 超 过 50%判 定为合 格。根据 窗口 火 试 验的 隔离带 部 位 受 火温 度 记 录，把 熔 点 检 验合 格 指 标定 为 不 低 于 1000。匀 温 灼 烧 试 验方 法 引 自 GB/T 5486-2008 无机 硬 质 绝热 制 品 试 验方 法，试 样 在 加 热 炉 以 150/h 升 温 速 率 升 温 至 1000，恒 温 0.5h，测 量试 件 的 线（长、宽）收 缩 率 和 质 量 损失率，合 格 指 标 分 别 为“8%”和“25%”。“保温有 效”要求 包括隔离带在 内的墙体 平 均 传 热 系 数 符 合节能设计标准；隔离带 部 位 墙 体内 表 面 温 度 不 低 于 室 内 空 气 设计温、湿 度 条 件 下 的 露 点温 度。当 隔离带材料 导热 系 数 高 于 墙体保温 材料 导热 系 数 时，可 能 出 现 墙体 平 均 传 热 系 数 达不 到 节能设计标准的 情况，不 宜 选 用 导热 系 数 过大 的 材料 做 隔离带。如 果 不 能 避免 这 种 情况，应适 当加 大 墙体保温 材料 的 厚度。结 露 情况 一般 不 易 发 生，如 两 者 的 导热 系 数 相 差很 大，应进行 验 算。“联 结可靠”指 外保温系统有足 够抵 抗 外 荷载（主 要 是 负 风 压）的 承 载力，确 保 与 墙体 基面 联 结 安全。需 要 指 出 的 是 岩 棉 板 因 为 纤维 方 向与板 面 平行，纤维间 联 结 比 较 薄 弱，垂直 于板 面 的 抗拉强 度 很 小。但是 如 果 使 纤维 方 向 垂直 于 板 面，同 方 向 的 抗拉强 度 就 会大大 提 高。“拒 水 透 汽”体 现在 对 系统性能有“吸 水 量”、“不 透 水 性”和“水 蒸汽 湿 流 密 度”的要求，耐 候 23性 循 环 后 表 面 不 得 出 现 可 渗 水 裂缝，抗冲击 性 达 到 相 应 的 指 标，隔离带材料 有 较 低 的 吸 水 率。在 设计 和施 工 中 注 意相 关节点的防 渗 漏 处理。经 检测 一 些 保温 材料 的 吸 水 率，结 果 表 明 部 分矿物 棉 板 和 无机 保温 浆 料 的 吸 水 率 较 高，不 但 会 因 使用 中 的 冻融 循 环 对 安全产生 影响,也 会 直 接 降 低 保温 效 果，但 经 憎 水 处理 后 则 可使 其 吸 水 率 降 低，甚 至 大大 低 于 5%。因此 为保 证隔离 带 的保温有 效 性，本规程 将隔离带 所用 材料 的 吸 水 率 定为 不 超 过 5%。“耐 久 环 保”包 含 两 层 含义，一 是 要求 包括隔离带在 内的外保温系统 应 全 面 通过 耐 候 性 检验，还 包括 增 强 玻 纤 网 应 具有 耐 腐蚀 的性能。二 是 外保温系统 在施 工、使用 过 程 中 不 向 周 围 环 境 排 放 超 过 标准的有 毒 有 害 物 质。5 设计 5.0.5 如 突 出 装 饰 线 条 与 隔离带 重 叠，可 将 装 饰 线 条 处 保温 材料 加 厚，但 应 核算 联 结 安全。5.0.6 当 建筑 物 内 部 发 生 火 灾时，火 焰可 能 从 门窗洞口 逸 出 向 上 蔓延，隔离带 的 作 用 就是 阻挡 火 焰 的 来 路，避免 火 焰 直 接 烧到 外保温 材料，即 使烧 过 这 一道，也 不 能 跨越 上 一道。因此 隔离带 设 置 在 门窗口 上 方 是 合 理 的。但 有 时 会 出 现同 一层 窗口 上 沿 不 在同 一水平 线 的 情况，或 洞口 上 方外墙 面 安 装 有外 遮 阳 等 物件，隔离带 的 安 装 位 置 就 需 要 上 移，为 避免 在隔离带 与洞口 上 沿 之 间 有 过 多 的 可燃 物，应 把这 个上 移 距 离 控 制 在 500mm以 内。当 采用 凸窗 时，隔离带 应 尽 量 设 置 在 楼板 位 置。当 隔离带 设 置时 遇 到 空 调 板可采用 上 凸下 凹 处理，空 调 板 部 位 还 应进行 断桥 处理。6 施工 6.0.1 在 设计要求设 置 隔离带 时，严 禁 任 意 更 改。隔离带 是 与 外保温系统配 套 的，不 得 任 意 更 换。6.0.5 此 种 粘 贴顺序 有 利 于保 证隔离带 实 现 全 面积 粘 贴。拼接严密 可以 尽 量 避免 在 拼接 处 出 现 裂缝。防 止 在隔离带 拼 缝 处 有 明 显 缝 隙 的 措 施之 一 是 裁切 面 保 持 与 大 面垂直，并在 安 装 时相 互 间 挤 紧。如 有 宽 度超 过 2mm的 缝 隙 应用 相 应 的保温 材料 填 充。6.0.9 本 条 中 所 列 两种 不 同 设 置 方 法，第 一 种 适用 于 高度 为 150mm的 两条 隔离带上 下 拼接 使 用，第 二 种 适用 于 高度 为 300mm的 隔离带 使用。7 验收 7.2 主控项目 7.2.4 当 发 生 火 灾时 为 阻 挡 火 势 向 上 蔓延，需 要 靠 隔离带 阻 隔 火 焰 传 播 通 道，并 阻 断氧 气 供 应，隔离带 与 墙体 基 层 的 全 面积 粘结 并 不 是 指 粘结 面积率 必 须 达 到 100%，而 是 粘结层 不 允许 留 有 上 下 贯 通 的 空 隙，粘结 面积率 至少 达 到 70%以 上。隔离带 与 基 层 全 面积 粘结也 有 利 于 隔 24离带 与 墙体 基 层 的 联 结 安全。7.3 一般项目 7.3.1 施 工 良 好、有足 够 厚度 的 不 燃 材料 抹 面 层 是 防火 构造 措 施 的 组 成 部 分。当 火 灾 发 生 时，一 旦 抹 面 层 破 损，便 会 扩 大 保温 材料 的 过 火 面积，扩 大 火 势 蔓延 范 围。抹 面 层与 隔离带 若 粘结 强 度 不 足，易 造 成 抹 面 层 空鼓、开 裂，降 低 系统防火性能，在 做 样 板 件 检 验 时 不 要 忽视 检测 粘结 强 度。断 缝 应 切 割 到 隔离带（隔离带 制 品）表 面。附录 A 隔离带材料熔点试验方法 由于国内 暂 无 相 关标准 试 验方 法，为 便 于 应用，特 引 用 德国标准 DIN 4102-17建筑 材料 及 构 件 的防火性能 矿物纤维绝热 材料熔 点 试 验方 法 中 的有关 试 验方 法 的内 容作 为本规程 附录。
