泡沫玻璃板建筑保温工程施工技术规程DB11／T 1103-2014.pdf

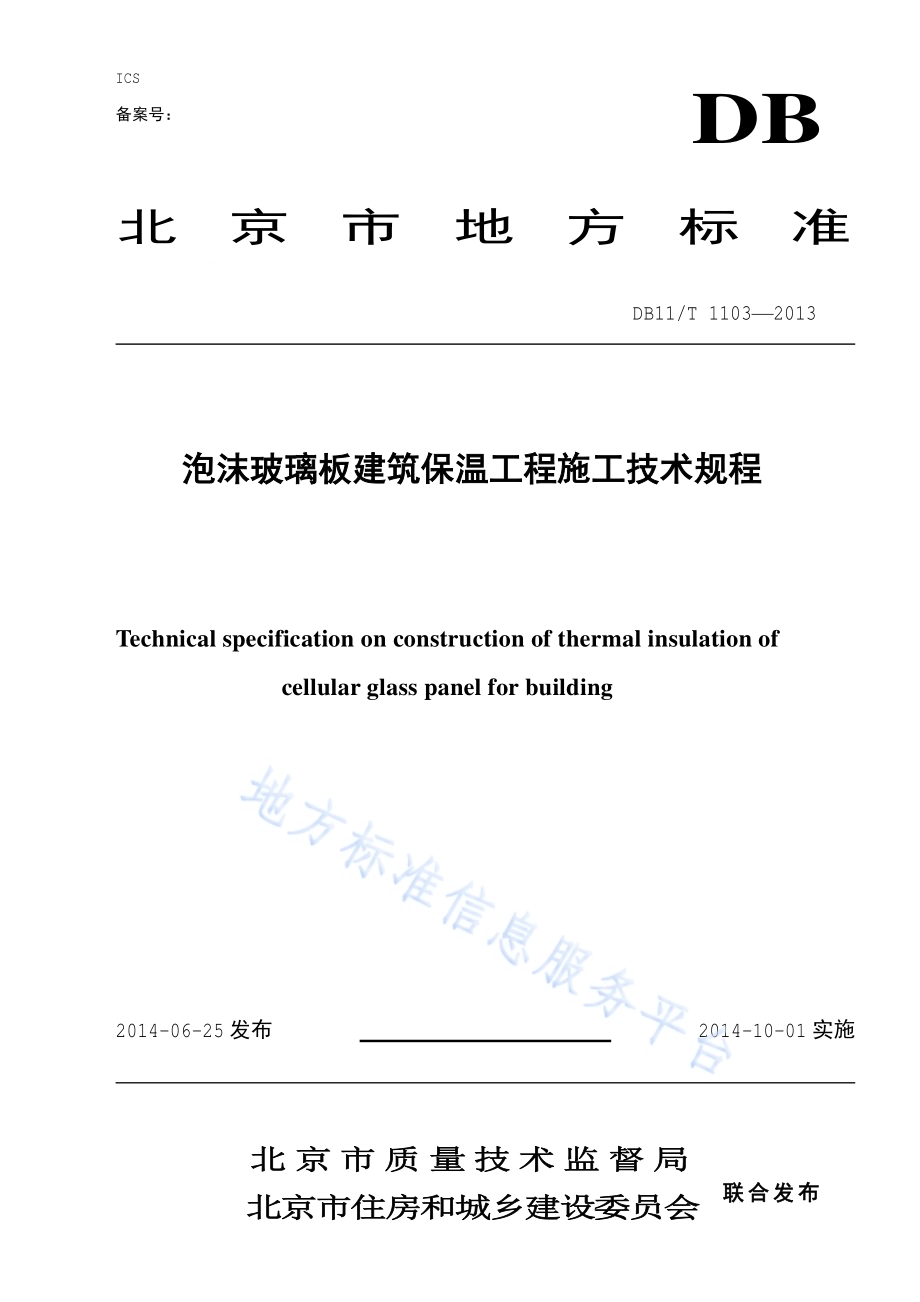

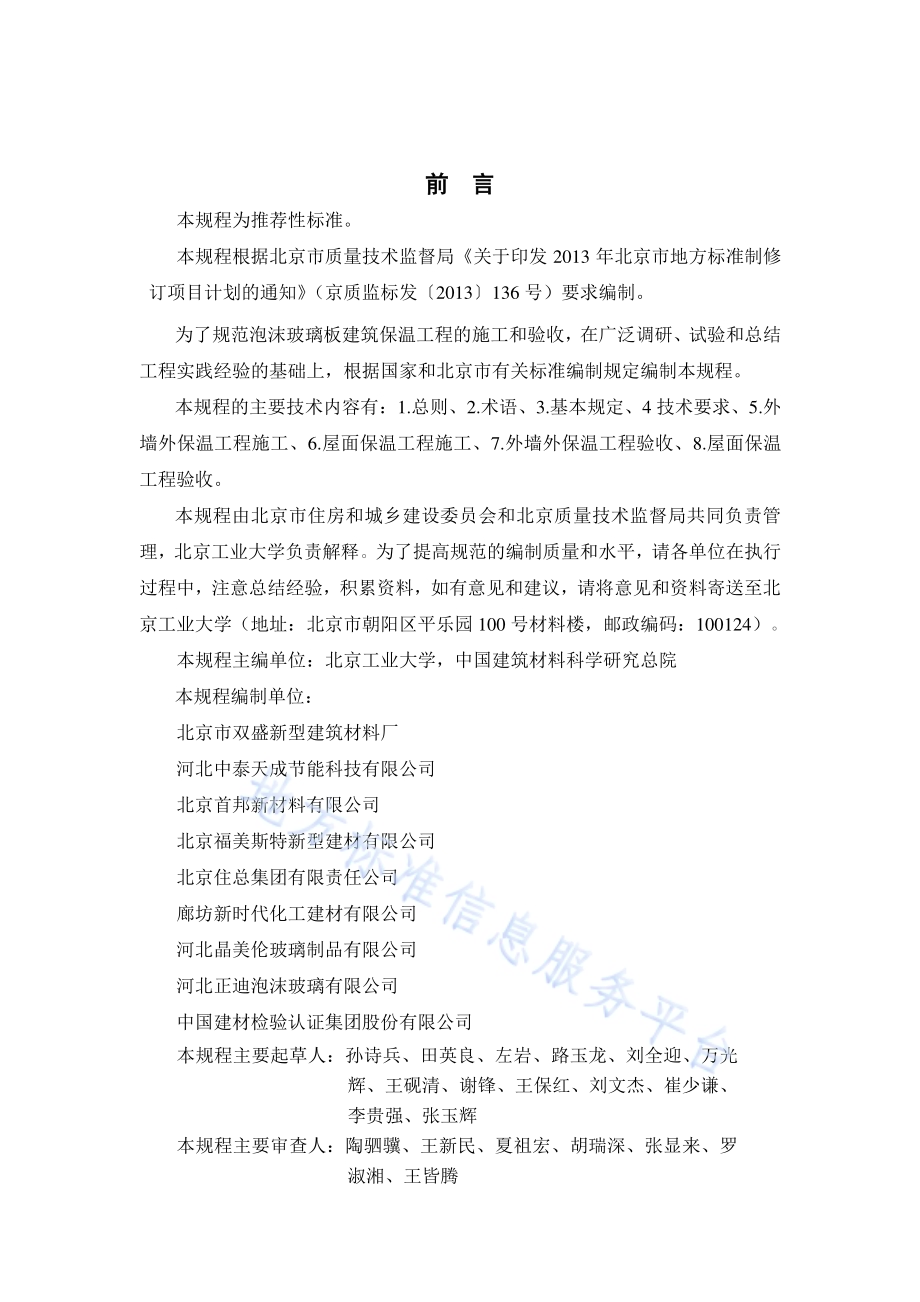

泡沫水泥保温板外墙外保温工程 施工技术规程（第二稿）发布日期：2013年 月 日 实施日期：2013年 月 日 ICS 备案号：北京市地方标准DBDB11/T 1103 2013泡沫玻璃板建筑保温工程施工技术规程 Technical specification on construction of thermal insulation of cellular glass panel for building 2014-06-25发布 2014-10-01实施 北京市质量技术监督局 北京市住房和城乡建设委员会 联合发布 前 言 本规程为推荐性标准。本规程根据北京市质量技术监督局关于印发 2013年北京市地方标准制修 订项目计划的通知（京质监标发 2013 136号）要求编制。为了规范泡沫玻璃板建筑保温工程的施工和验收，在广泛调研、试验和总结 工程实践经验的基础上，根据国家和北京市有关标准编制规定编制本规程。本规程的主要技术内容有：1.总则、2.术语、3.基本规定、4技术要求、5.外 墙外保温工程施工、6.屋面保温工程施工、7.外墙外保温工程验收、8.屋面保温工程验收。本规程由北京市住房和城乡建设委员会和北京质量技术监督局共同负责管理，北京工业大学负责解释。为了提高规范的编制质量和水平，请各单位在执行 过程中，注意总结经验，积累 资料，如有 意 见 和建 议，请 将 意 见 和 资料寄送至 北 京工业大学（地 址：北京市 朝阳区 平 乐园 100号 材料楼，邮政 编 码：100124）。本规程 主 编单位：北京工业大学，中 国 建 筑材料科 学 研究 总 院 本规程编制单位：北京市 双盛新型 建 筑材料厂 河 北中 泰天成节能科 技 有限公司 北京 首邦新材料有限公司 北京 福美斯特新型 建 材有限公司 北京住总 集团有限 责 任公司 廊坊新时代化 工建 材有限公司 河 北 晶美伦玻璃 制 品有限公司 河 北 正迪泡沫玻璃有限公司 中 国 建 材检 验 认证集团股份有限公司 本规程 主 要 起草人：孙诗兵、田英良、左岩、路玉龙、刘全迎、万光辉、王砚清、谢 锋、王 保红、刘 文杰、崔少谦、李贵强、张 玉辉 本规程 主 要 审查 人：陶驷骥、王新 民、夏祖宏、胡瑞深、张显来、罗淑湘、王 皆腾 目 次 1 总 则.5 2 术 语.6 3 基 本规 定.7 4 技术要求.8 4.1 构造.8 4.2 系统 要求.8 4.3 材料.9 5 外墙外保温 工程 施 工.11 5.1 施 工 条件.11 5.2 施 工要 点.12 6 屋面保温 工程 施 工.16 6.1 施 工准 备.16 6.2 施 工 条件.16 6.3 施 工要 点.16 7 外墙外保温 工程验 收.18 7.1 一般 规 定.18 7.2 主 控 项目.18 7.3 一般 项目.19 8 屋面保温 工程验 收.21 8.1 一般 规 定.21 8.2 主 控 项目.21 8.3 一般 项目.21 附录 A 外墙外保温 工程 材料 现场复 验项目.23 附录 B 保温层与基层墙体拉伸粘 结 强度现场试 验方 法.24 本规程 用词说明.25 引用 标准 名录.26 条文说明.27 Contents 1 General Provision 2 Terms 3 Basic Requirements 4 Technical Requirements 4.1 Construction 4.2 Requirement of System 4.3 Materials 5 Construction of External Thermal Insulation Composite Systems 5.1 Execution Conditions 5.2 Key Points of Execution 6 Construction of Thermal Insulation for Roof 6.1 General Requirements 6.2 Execution Conditions 6.3 Key Points of Execution 7 Acceptance of Construction of External Thermal Insulation Composite Systems 7.1 General Regulations 7.2 Domination Items 7.3 General Items 8 Acceptance Check of Construction of Thermal Insulation for Roof 8.1 General Regulations 8.2 Domination Items 8.3 General Items Appendix A Site Reinspection of Materials for External Thermal Insulation Composite Systems Appendix B Test Method in Site for Bond Strength between Thermal Insulation Layer and Substrate Wording Rules of the Standards List of Quoted Standards Explanation Items 1 总 则 1.0.1 为规范 泡沫玻璃 板 在建 筑 保温 工程中的 应用，做到 技术 先进、经 济合 理、保 证 工程质 量，制 定 本规程。1.0.2 本规程 适用 于 新 建、改 建、扩 建和 既 有 建 筑节能 改造 的 民用 建 筑 中 采用 泡沫玻璃 板 的保温 工程中的 施 工和验 收。1.0.3 泡沫玻璃 板 建 筑 保温 工程，除应符合 本规程 外，尚应符合 国 家现 行和北京市地方标准 的规 定。2 术 语 2.0.1泡沫玻璃 板 Cellular glass panel 以 玻璃 为 主 要 原 料 经过发 泡 形 成 闭孔 结 构 的 具 有 绝热 性 能 的 板 状 制 品。2.0.2 泡沫玻璃 板外墙外保温系统 External thermal insulation composite systems(ETICS)based on cellular glass panel 由 粘 结 层、泡沫玻璃 板保温层、抹 面层（内置 玻璃 纤维网布）、锚栓、托架 和 饰 面层构成 的，安装 在建 筑 外墙外 表 面 的 非承重 保温构造 的总 称，简称 外墙外保温系统。2.0.3 泡沫玻璃 板外墙外保温 工程 Construction of ETICS based on cellular glass thermal insulation panel 将泡沫玻璃 绝热 板外墙外保温系统 通过 施 工 安装，固 定 在 外墙外 表 面 上 的过程 及 工程 实 体，简称 外墙外保温 工程。2.0.4泡沫玻璃 板屋面保温 工程 Thermal insulation construction for roof based on cellular glass panel 采用 泡沫玻璃 板 对 屋面进 行 保温施 工的过程 及其 工程 实 体，简称 屋面保温 工程。2.0.5 泡沫玻璃 板 建 筑 保温 工程 Construction of thermal insulation based on cellular glass thermal insulation panel for building 泡沫玻璃 板用 于建 筑 外墙外保温、屋面保温 和 其它部 位 保温 工程的总 称，简称 建 筑 保温 工程。2.0.6 托架 Bracket 采用 金属锚栓固 定 在 外墙 表 面 对 保温 材料起 支撑作 用 的“L”形 金属 件。3 基本规定 3.0.1 建 筑 保温 工程 施工前，基层应符合相关验收规范的规定。3.0.2 承揽 建 筑 保温 工程的 施 工单位 应具备 相 应 的 企 业工程 资 质 等级；建 筑 保温 工程的 施工 应制定专项施工方案；工程施工人员应经过岗前培训，合格后方可上岗作业。3.0.3 外墙外保温 工程 所 采用 的 系统 材料 宜 由 供 应 商 成 套 提 供，配套砂浆 应采用 预拌砂浆。3.0.4 建 筑 保温 工程各 组 成 部分 应具 有 物 理 及 化 学 稳 定 性；所 有 组 成材料 应 彼此相容并 应具 有 防腐 性。3.0.5 建 筑 保温 工程 应能适应基层的正常变形而不 产生裂缝或空鼓。3.0.6 外墙外保温工程应能 长期承受自重、风荷载 和 室 外 气候 的 长期反复 作 用 而不 产生 有 害变形和 破坏。3.0.7 外墙外保温工程应 与 基层墙 体 有可 靠连接。3.0.8 外墙外保温工程应 具 有 防水性 能。3.0.9 屋面保温 工程 施 工 前 伸 出 屋面 的管 道、设 备、基 座或预埋 件 等 应 安装牢固，并 做 好密 封防 水 处 理。3.0.10 建 筑 保温 工程的 热 工性 能 应符合现 行 国 家 标准 民用 建 筑 热 工设计规范 GB 50176，现 行北京市地方标准 居 住建 筑节能 设计标准 DB11/891 和 公 共建 筑节能 设计标准DB11/687的 有 关规 定。4 技术要求 4.1构造 4.1.1 外墙外保温 系统 的基本 构造 应符合 表 4.1.1的要求。饰 面层 采用涂料或饰 面 砂浆。表 4.1.1 外墙外保温系统基本构造 系统构造 构造示意图 基层 找平 层 粘 结层 保温层 抹 面层 饰 面层 基 层 找平层粘结层保温层抹面层饰面层锚 栓 混凝土 墙 及各种砌 体 墙 找平材 料（工程 需 要 时 使用）胶粘剂 泡沫玻 璃板 抹 面 胶浆+玻璃 纤 维网布 柔性耐水 腻子+涂料（或饰 面 砂 浆）4.1.2屋面保温 基本 构造见表 4.1.2。其它构造 形 式 的屋面应符合国家 现行 标准 屋面 工程技术规范 GB 50345和 屋面保温 工程 施 工技术规程 DB11/T 643相关规定。表 4.1.2 屋面保温基本构造 普 通 屋面保温构造 示 意 图 倒置式 保温构造 示 意 图 坡 屋面保温构造 示 意 图 4.2 系统要求 4.2.1 外墙外保温 系统 的 性 能 指 标应符合 表 4.2.2的规定。表 4.2.1 外墙外保温系统性能要求 项 目 指 标 试 验方 法 耐候 性 外 观 质量 无可渗 水 裂 缝，无 粉 化、空鼓、起泡、剥落 现 象 JGJ 144附录 A.2 抹 面层与保温层拉伸粘 结 强度，MPa 0.10 抗风压 不小 于工程项目的 风荷载 设计 值 JGJ 144附录 A.3 耐冻融 外 观 质量 30次冻融循环 后，无空鼓、脱落，无渗水裂缝 JGJ 144附录 A.4 抹 面层与保温层拉伸粘 结 强度，MPa 0.10 抗冲击 强 度，J 普 通 型 3.0 JGJ 144附录 A.5 加 强 型 10.0 24h吸 水量，g/m2 1000 JGJ 144附录 A.6 抹 面层不 透水性 2h不 透水 JGJ 144附录 A.10 防护 层 水蒸气 湿流密度 符合 设计 要求 JGJ 144附录 A.11 热 阻 符合 设计 要求 GB/T 13475 4.2.2 正常 生产时 外墙外保温 系统 每两年进 行 一 次系统 型 式 检 验。4.3 材 料 4.3.1 泡沫玻璃 板 常 规 板面 尺寸不 应 小 于 600 mm 450mm。4.3.2 泡沫玻璃 板 技术性 能 应符合 表 4.3.2的规 定。表 4.3.2 泡沫玻璃板技术性能 项 目 性 能 指 标 试 验方 法 体 积 密 度，kg/m3 160 JC/T 647 附录 A 导 热 系 数，W/（m K），25 0.058 GB/T 10294或 GB/T10295 抗压 强度，MPa 0.50 GB/T 5486 抗折 强度，MPa 0.40 垂直 于 板面 的 抗 拉强度，MPa 0.15 JG 149附录 D 短期吸 水量，kg/m2 0.3 GB/T 25975 附录 B 尺寸 稳 定 性，%，（70 2），48h 0.3 GB/T 8811 燃烧 性 能 A1级 GB 8624 注：其它 体 积 密 度 的制 品 由 供 需 双 方 商 定 参考 本规程 实 施。4.3.3 泡沫玻璃 板 尺寸允许偏差 应符合 表 4.3.3的规 定。表 4.3.3 泡沫玻璃板尺寸允许偏差（mm）项 目 指 标 检 验方 法 长 度 3 钢直尺，分 度 值 1mm 宽 度 3 厚 度 0+3 对 角线差 4 4.3.4 泡沫玻璃 板 的 外 观 缺陷 应符合 JC/T 647的规 定。4.3.5 外墙外保温 工程 用 胶 粘 剂 应符合 表 4.3.5规 定。表 4.3.5 胶粘剂性能指标 项 目 性 能 指 标 试 验方 法 拉伸粘 结 强度（与 水 泥 砂浆），MPa 原强度 0.60 JGJ 144 耐 水 0.40 拉伸粘 结 强度（与 泡沫玻璃 板），MPa，且破 坏界 面 在 泡沫玻璃 板 内 原强度 0.10 耐 水 0.10 压折比 3.0 可 操 作 时 间，h 2 4.3.6 外墙外保温 工程 用 抹 面 胶 浆 应符合 表 4.3.6规 定。表 4.3.6 抹面胶浆性能指标 项目 性 能 指 标 试 验方 法 拉伸粘 结 强度（与 泡沫玻璃 板），MPa，且破坏界 面 在 泡沫玻璃 板 内 常 温 常态 0.10 JGJ 144 耐 水 0.10 耐 冻融 0.10 压折比 3.0 可 操 作 时 间，h 2 4.3.7 玻璃 纤维网布 应符合 表 4.3.7的规 定。表 4.3.7 玻璃纤维网布性能指标 项 目 性 能 指 标 试 验方 法 单位 面 积质量，g/m2 160 GB/T 9914.3 断 裂 应 变，%5 GB/T 7689.5 耐 碱断 裂 强 力 保 留率（经 纬向），%50 快速 法：JC 561.2中 附录 A 慢速 法：GB/T 20102 GB/T 7689.5 耐 碱断 裂 强 力（经 纬向），N/50mm 1000 快速 法：JC 561.2中 附录 A 慢速 法：GB/T 20102 GB/T 7689.5 注：GB/T 20102规 定 的方 法 为 仲裁 试 验方 法 4.3.8外墙外保温系统 锚栓 应符合 国 家现 行标准 外墙保温用 锚栓 JG/T 366的规 定。4.3.9 外墙外保温工程的 托架 应采用 不锈钢 材料 或 经 表 面 防腐处 理的 金属 制 成，不得使 用 普通 型 钢。支撑托架 的 长 度 宜 为 150mm 300mm。4.3.10与外墙外保温系统 配套 的 柔 性 耐 水 腻子、建 筑 涂 料、饰 面 砂浆等饰 面 材料 应符合 相 应 标准的要求，还 应与外墙外保温系统 相容。4.3.11 屋面保温系统 所 用 的 配套 材料 应符合现 行地方标准 屋面保温 工程 施 工技术规程DB11/T 643的 等相 关技术要求。5 外墙外保温工程施工 5.1 施工条件 5.1.1 外墙外保温施 工 前 应进 行 以 下 技术准 备：1 施 工 人 员 应 熟悉 图 纸，熟悉 施 工 现场，了解 材料 性 能，掌握 施 工要 领；2 施 工 前 应 制 作 样 板，经 有 关方 确 认 后 方 可 进 行 正 式 施 工。施 工 组 织 方 应 结 合做 样 板墙 进 行 操 作、质量 控 制要 点 的 指 导 和 对 施 工 人 员 进 行 必 要的技术 培训；3 在 施 工 前 应 编制 专 项 施 工方 案，并对 施 工 人 员 进 行 书 面 技术 交底；4 必 要 时，现场 技术 人 员 应 结 合施 工 图 纸 要求，对 细 部 做法进 行 施 工 图 细 化。5.1.2 材料 存放 应 满足 以 下 要求：1 应 在 库（棚）内 存放，注意通 风、防 潮，严禁雨淋。如 露 天 存放，必 须苫盖；2 应 分 类存放 并 挂牌 标 明 材料 名 称。5.1.3 施 工 前 应 准 备 好 磅秤，电动搅 拌 器，电锤（冲击 钻），自动（手动）螺丝刀，剪刀，钢 丝刷，扫帚，抹 子，阴 阳 角 抿 子，托 线 板，2m靠 尺 等 主 要 机 具。5.1.4外墙外保温工程基层墙 体 应符合 现行 国家标准 混凝土 结 构 工程施工 质量 验收规范 GB 50204和 砌体 工程施工 质量 验收规范 GB 50203的要求。如 有 找平 层，施工应在 找平 层 质量 验收合格后 进 行。5.1.5 既 有 建 筑节能 改造应 对 基层墙体 表 面应进 行 粘 结 强度 验 证检 测，按 式 5.1.5计 算，粘 结强度应 满足 式 5.1.5要求。F=B S 0.10N/mm2（式 5.1.5）式 中，F 应 有 的 粘 结 强度，N/mm2；B 基层墙体与 所 用 胶 粘 剂 的 实 测 粘 接 强度，N/mm2；S 粘 结 面 积 率，%。5.1.6 外墙外保温工程的基层墙面 必须坚 实 平 整。粘 结 强度 不能 满足 5.1.5的要求的基层应 进 行 铲除、剔凿、打磨等 方 法处理，并 用 聚 合 物 砂浆 补 平 修 复。修 复 的墙 体粘 结 强度 应符合 5.1.5的要求。5.1.7 外墙外保温工程施工前，外 门窗框 或 辅框 应 安装完毕，并 需 做 防水 处理。伸出 墙面的消 防 梯、水落 管、各种 进户管线 和 空 调 器等 的 预埋件、连接 件 应 安装完毕，并预留出 外保温 层的 厚度。5.1.8 外墙外保温工程施工 中 环 境 温 度 不应 低于 5，风 力 应不 大于 5级。雨天 施工 时 应有 防 雨措 施，夏季 施工 时 作业面应 避免阳光曝晒。5.1.9 施 工 用 吊篮 或 专 用外 脚手 架 搭 设 应 牢固，并安 全 验 收合 格。5.2 施工要点 5.2.1 外墙外保温 工程 按 图 5.2.1工 艺流 程 施 工。图 5.2.1外墙外保温工程施工工艺流程 5.2.2应 根据建 筑 立 面 设计和 外墙外保温 技术要求，在 墙面 弹 出 外 门窗 水平和 垂直 控 制 线 及 伸 缩 缝线、装饰 缝线 等。5.2.3 应 在建 筑 外墙 大 角(阳 角、阴 角)及其 他 必 要 处 挂 垂直 基 准 钢线，每个 楼 层适 当 位 置 挂水平 线，以控 制 泡沫玻璃 板 的 垂直 度 和平 整 度。5.2.4应 根据 生产 厂 商 使 用说明 书 提 供 的 配 合 比 配 制 胶 粘 剂，专 人 负责，严格 计量，机械搅 拌，确 保 搅 拌 均匀，并 按照 说明 书 施 工。5.2.5凡 在 粘 贴 的 泡沫玻璃 板 侧边 外 露边（如 伸 缩 缝、建 筑 沉降 缝、温度 缝 等 缝线 两侧、门窗口 处)，都 应做 玻璃 纤维网布 翻包 处 理。基层 处 理 抹 水 泥 砂浆 找 平（必 要 时）弹 控 制 线、挂 基 准 线 粘 贴翻包 玻璃 纤维网布 配 制 胶 粘 剂 粘 贴 泡沫玻璃 板 安装锚栓 配 制 抹 面 胶 浆 抹 底 层 抹 面 胶 浆 压 入 玻璃 纤维网布 抹 面层 抹 面 胶 浆 刮 柔 性 耐 水 腻子 涂 饰 面 涂 料 或饰 面 砂浆 工程验 收 安装支撑托架 5.2.6 粘 贴 泡沫玻璃 板施 工 应符合 下 列 要求：1 粘板 时清 除板 边溢 出 的 胶 粘 剂，板与板 之 间不得 有“碰头灰”。板 缝 拼严，较 大 板 缝 采用 泡沫玻璃 填塞。拼 缝 高 差不 大于 1.5mm，否 则应用 专 用 打磨 机 具 打磨 平 整；2 泡沫玻璃 板 宜 采用点 框 法粘 贴，粘 贴 面 积 不 应 小 于 50%；3 排 板 时 按 水平 顺序排 列，上 下 错 缝 粘 贴，阴 阳 角 处 错茬排 列，做法 见 图 5.2.6。图 5.2.6 泡沫玻璃板错缝排布示意图 5.2.7 锚栓安装 应 至 少 在 胶 粘 剂 施 工 24h后 进 行，孔 径视 锚栓 直 径而 定，进墙深度 不得小 于 设计要求。锚栓 数 量 应符合 设计要求，当 设计 无 要求 时 每 块 常 规 板 宜 设 置 两个 锚栓，锚栓 均 布固 定 在 板 材 的中 部。5.2.8 泡沫玻璃 板 安装 完毕 检 查 后 进 行 抹 灰 施 工。抹 灰 分 底 层 和 表 层 两 次。在 泡沫玻璃 板 上抹 底 层 抹 面 胶 浆，厚 度 2mm 3mm，同 时将 翻包 玻璃 纤维网布 压 入 抹 面 胶 浆 中。5.2.9 将玻璃 纤维网布 绷紧 后 贴 于 底 层 抹 面 胶 浆上，用 抹 子 由中 问 向 四周 将玻璃 纤维网布 压 入 抹 面 胶 浆 的 表 层，要平 整贴 实，严禁 皱褶；同 时玻璃 纤维网布 不得压 入 过 深，表 面应 暴 露 在 底 层 抹 面 胶 浆 之 外。玻璃 纤维网布 搭接 时，横 向 搭接 应 不 低 于 100mm，纵 向 搭接 应 不 低 于 80mm。5.2.10 在 底 层 抹 面 胶 浆 凝 结 前抹表 层 抹 面 胶 浆，厚 度 1mm 2mm，以 仅覆 盖 玻璃 纤维网布、微 见 轮廓 为 宜。抹 面 胶 浆表 面应 平 整，玻璃 纤维网布 不得 外 露。5.2.11 首 层与 其它 需加 强 部 位 可 采用 双 层 玻璃 纤维网布 增 强。先 抹 底 层 抹 面 胶 浆并 压 入 玻璃纤维网布，抹 面 胶 浆 稍干 后 抹 第二 道 胶 浆并 压 入 增 强 玻璃 纤维网布，然 后 抹 面层 抹 面 胶 浆。加 强 部 位 抹 面 胶 浆 总 厚 度 宜 为 5mm 7mm。5.2.12 阴 角 和 阳 角 采用 双 层 玻璃 纤维网布 增 强 时，增 强 玻璃 纤维网布 沿 角线 两侧 的 重 叠 宽 度不得小 于 200mm，见 图 5.2.12。（a）阳 角（b）阴 角 图 5.2.12阳角和阴角增强做法示意图 5.2.13 门窗洞口四角 的泡沫玻璃板应 采用 整 板 裁成“L”型，不 得拼 接。接缝 距洞口四角距离 应 大于 150mm，见图 5.2.13。图 5.2.13 门窗洞口排板做法示意图 5.2.14门窗 外 侧周 边部位 的 抹 面层 中 采用附 加 一 层玻璃 纤维网布 增 强，增 强 的玻璃 纤维网布 搭 接 宽 度 不应 小 于 200mm。洞口 外 侧四角 应在 45方 向加贴 200mm 400mm的玻璃 纤维网布 增 强，见图 5.2.14。200mm 400mm 图 5.2.14 门窗洞口增强做法示意图 5.2.15 当 需 要设 置托架 时，托架宜 2 3层 楼 设 置 一 道。托架 应采 取 一 个 托架支撑 两 块 泡沫玻璃 板 方 式，安装 在 两 块 泡沫玻璃 板 的结 合 处。托架 采用 机械 锚栓固 定。托架安装 见 图 5.2.15。图 5.2.15 支撑托架做法示意图 5.2.16 饰 面层施 工。根据设计要求 涂 刷 饰 面层 涂 料 或饰 面 砂浆。6 屋面保温工程施工 6.1 施工准备 6.1.1 屋面保温 工程 施 工 前 应进 行 以 下 技术准 备：1 对 施 工 图 中的 细 部 构造 及 有 关技术要求 进 行会 审；2 针 对 工程 特 点 及 保温 材料特 性，编制 具体 的 施 工方 案，经监理（建设）单位 批 准；3 对 施 工 操 作 人 员 进 行技术、安 全 交底。6.1.2 应 根据设计要求，按 面 积计 算 各 种 材料 的总 用 量。6.1.3 热 桥 部 位 应 按照 设计要求 采 取 细 化 阻 断 热 桥措 施。6.2 施工条件 6.2.1 铺 设 保温层 的 基层应 平 整、干燥、干净。6.2.2 伸 出 屋面 的管 道、设 备、基 座或预埋 件 等，应 在 保温施 工 前安装牢固密实。6.2.3 倒置式 保温 工程 施 工 前，应 对 施 工 完 的 防 水 层进 行 淋 水 或 蓄 水 试 验，并 应 在 试 验 合 格后 开始 保温 工程 施 工。6.2.4 屋面保温工程施工 时 应符合 下列 规定：1 严禁 在 雨天、雪 天 和 五 级 风及 以 上 时 施工；2 屋面 周 边 和 预留 孔 洞 部位 必须设 置 安 全 护 栏 和 安 全 网或 者 其 他 防 止坠 落 的 防护 措 施；2 屋面 坡 度大于 30%时，应 采 取 防 滑 措 施；4 施工人员应 戴 安 全帽，系 安 全带 和 穿 防 滑鞋。6.2.5 屋面保温工程施工 中 应 注 意 天 气 预 报。如 遇降 雨，应 对 作业面 及时 遮盖。6.2.6 采用粘 贴 法施 工 泡沫玻璃 板 宜 在 5 以 上 施 工。6.2.7 施 工 前 应 准 备 好 手 推 车、水平 尺、抹 子、灰刀、线 盒 等 主 要 机 具。6.3 施工要点 6.3.1 施工前应 清 理 干净 基层的 灰 浆、浮灰、杂 物等，保 持 作业面 干净、干燥。6.3.2 保温层 铺 设 施工应符合 下列 要求：1 相 邻 泡沫玻璃板 之间 应 错 缝 拼 接，分 层 铺 设 的板 材 上 下 层 之间 应相 互错 缝，板 间 缝 隙 应 用 切割 的泡沫玻璃 垫稳，嵌填 密 实；2 采用 干铺 法施 工 时，泡沫玻璃 板 可 直 接 铺 在结 构层 或 隔汽 层 上，逐 行 铺 设 铺 平、垫 稳、错 缝 对 齐，厚 度应一 致。保温层与基层 连 接 的 节 点收 口 部 位，应 按 表 面形 状 修 整 泡沫玻璃 板，过 渡 平 滑；3采用 砂浆 粘 贴 法施 工 时，粘 结 剂 应与 泡沫玻璃 板 相容，应 满 铺 粘 贴，粘 结 剂 的 厚 度 不 应 小 于 5mm。板 材 之 间 应 贴严，板 缝间 应用 楔 形 泡沫玻璃 填塞。粘 结 剂 固 化 前 不得 上 人 踩 踏；4 采用 热 熔 有 机类 胶 粘 剂 粘 贴 法施 工 时，应 满 铺 粘 贴。胶 粘 剂 的 加 热 应 避免 明 火 作 业；5 采用 机械 固 定法施 工 时，固 定件应 固 定 在结 构层 上，固 定件 规 格、布置 方 式、布置 间距 应符合 设计要求。6.3.3 倒置式 屋面施 工 时，应 铺 设 临 时 保 护措 施，对防 水 层进 行 保 护。施 工过程中 应 防 止 对 防 水 层 的 破坏。6.3.4 倒置式 屋面 坡 度 不 大于 3%的 不 上 人 屋面 可 采用 干铺 法，上 人 屋面 宜 采用粘 贴 法；坡度 大于 3%的 屋面应采用粘 贴 法，并 采 取 相 应 固 定 防 滑措 施。7 外墙外保温工程验收 7.1 一般规定 7.1.1 外墙外保温工程 质量 验收应符合 现行 国家标准 建筑工程施工 质量 验收 统 一 标准 GB 50300和 建筑 节 能工程施工 质量 验收规范 GB 50411标准和相关规定。7.1.2 外墙外保温工程的 检 验 批 应 按下列 规定 划分：1 采用 相 同 材料、工 艺 和 施 工 做法 的 墙面，每 500 1000m2面 积划 分 为 一 个 检 验 批，不 足 500 m2 也 为 一 个 检 验 批；2 检 验 批 的划 分 也 可 根据 与施 工 流 程 相 一 致 且 方 便 施 工 与 验 收 的 原则，由 施 工单位 与 监理（建设）单位共同 商 定。7.1.3 外 墙外保温 工程 应 对 下 列 部 位 或内容 进 行 隐蔽 工程验 收，并 应 有 详 细 文 字记 录 和 必 要 的 图 像 资料：1 保温层附 着 的 基层墙体 及其处 理；2 泡沫玻璃 板 在 基层墙面 上 的 粘 贴 面 积；3 锚栓 的设 置；4 保温层 的 厚 度；4 玻璃 纤维网布 的 铺 设；5 热 桥 的 断 热处 理方 式。7.1.4 现场 抽 样 复 验 材料 包 括 泡沫玻璃 板，胶 粘 剂，抹 面 胶 浆，玻璃 纤维网布等。复 验项目 见“附录 A外墙外保温系统 组 成材料 抽 样 复 验项目 表”。7.1.5 现 场 检 查 外墙外保温 系统时，应 核对 系统 是否 与 型 式 检 验 时 的 系统 相 一 致。7.2 主控项目 7.2.1 工程 所 用材料、构 件等进 场 后应 做质量检 查 和验收，其 品 种、规格、性 能 必须 符合 设 计 和有关标准的规定。检 验方 法：观察、尺 量检 查；核查 质量 证明文 件。检 查数 量：按照 进 场批 次，每 批随机抽取 3个 试 样 进 行 检 查；质量 证明文 件 应 按照 其 出 场 检 验 批 进 行 核查。7.2.2 工程 所 用材料 的 复 验应 满足设计 和 性 能要求。检 验方 法：查 验 复 验 报告 检 查 数 量：同 一 厂 家 同 一 品 种 的 产 品，单位工程建 筑 面 积在 20000m2以 下 时 抽 查 不 少 于 3次；单位工程建 筑 面 积在 20000m2以 上 时 抽 查 不 少 于 6次。7.2.2 各构造 层 之间 的 粘 结 或连接 必须 牢固。粘 结 强度 与连接 方 式 应符合 设计 要求。泡沫玻璃板 与 基层的 粘 结 强度 试验应 按“附录 B保温层与基层墙体拉伸粘 结 强度现场试 验方 法”进 行，并 符合本规程 表 4.2.1的规定。泡沫玻璃板的 粘 贴 面 积 不 小 于 50%。检 验方 法：观察；施工过程 中 抽样 检 查；粘接 强度 试验 报告；核查隐蔽 工程验收 记 录。检 查数 量：每个 检 验 批抽 查 1 次；不 足 1000 m2时 抽 查 1次。7.2.3 泡沫玻璃 板 的 厚 度 必 须 符合 设计要求，其 最 大负 偏差不得 大于 3mm，平 均 厚 度 不得 出 现 负 偏差。检 验方 法：剖 开 尺 量检 查。核查隐蔽 工程验收 记 录。检 查数 量：每 个 检 验 批抽查 不 少 于 3 处。7.2.4 抹 面 胶 浆 与 泡沫玻璃 板板 必 须 粘 结 牢固，无 脱 层、空鼓，面层 无裂 缝。检 验方 法：用 小 锤 轻 击 和 观 察 检 查。核查隐蔽 工程验收 记 录。检 查数 量：每 个 检 验 批抽查 不 少 于 3 处。7.2.5 外墙 热 桥 部 位 采 取 的 隔 断 热 桥 和 保温 措 施应符合 设计要求。检 验方 法：对 照 设计 文件 检 查，查 验 隐蔽 工程验 收 记 录。检 查 数 量：每个 检 验 批 的 每 种 热 桥 部 位 抽 查 20%。7.2.6 窗口 外 侧四周 墙面应 按 设计 要求 进 行 保温 处理。检 验方 法：对照 设计 文 件 观察 检 查，查 验 隐蔽 工程验 收 记 录。检 查数 量：每 个 检 验 批抽查 5%，并 不 少 于 5个 洞口。7.3 一般项目 7.3.1 泡沫玻璃 板 安装 应 上 下 错 缝，板 间 应 挤紧 拼严，拼 缝 平 整，碰头 缝不得 有 胶 粘 剂。检 验方 法：观 察；手 摸 检 查；查 验 隐蔽 工程验 收 记 录。检 查 数 量：每个 检 验 批抽 查 10%，并 不 少 于 5处。7.3.2 玻璃 纤维网布 应 铺 压 严 实，包 覆 于 抹 面 胶 浆 中，不得 有 空鼓、褶皱、翘曲、外 露 等 现象，搭接 长 度 必 须 符合 规 定 要求。增 强 部 位的 玻璃 纤维网布 做法应符合 设计和本规范的要求。检 验方 法：观 察 检 查；查 验 隐蔽 工程验 收 记 录。检 查 数 量：按照 不 同 部 位，每类 抽 查 10%，并 不 少 于 5处。7.3.3 锚栓 数 量、锚固 深度、锚固 力 应符合 设计和 相 关标准的要求。检 验方 法：观 察 检 查；卸 下 锚栓，实 测 锚固 深度；核 查 锚固 力 现场 检 验 报告 和 隐蔽 工 程验 收 记 录。检 查 数 量：每个 检 验 批抽 查 5处。7.3.4 外墙外保温 工程的 泡沫玻璃 板 安装 允许偏差 应符合 表 7.3.4的规 定。表 7.3.4泡沫玻璃板安装允许偏差和检验方法 项 次 项 目 允许偏差(mm)检 查 方 法 1 表 面 平 整 度 4 用 2m靠 尺 和 楔 形 塞 尺 检 查 2 垂直 度 4 用 2m托 线 板 检 查 3 阴、阳 角垂直 4 用 2m托 线 板 检 查 4 阳 角 方 正 4 用 200mm方 尺 检 查 检 查 数 量：每个 检 验 批抽 查 5处。7.3.5 外墙外保温墙体 的 允许偏差 和 检 验方 法应符合 表 7.3.5的规 定。表 7.3.5外墙外保温面层的允许偏差和检验方法 项 次 项 目 允许偏差(mm)检 查 方 法 1 表 面 平 整 度 4 用 2m靠 尺 和 楔 形 塞 尺 检 查 2 垂直 度 4 用 2m托 线 板 检 查 3 阴、阳 角 方 正 4 用 200mm方 尺 检 查 4 分 格 缝(装饰 线)直线 度 3 拉 5m线，不 足 5m拉 通 线，用 钢直尺 检 查 检 查 数 量：每个 检 验 批抽 查 5处。8 屋面保温工程验收 8.1 一般规定 8.1.1 屋面保温 工程 验收应符合 现行 国家标准 建筑 节 能工程施工 质量 验收规范 GB 50411和 屋面工程 质量 验收规程 GB 50207中 的相关规定。8.1.2 屋面保温 工程 应 在 基层 验 收合 格 后 进 行。施 工过程中 应 及 时 进 行质量 查 验、隐蔽 工程 验 收 和 检 验 批 验 收。施 工 完 成 后 进 行 屋面保温 工程验 收。8.1.3 屋面保温工程的 检 验 批 应 按下列 规定 划分：1 相 同 材料 相 同 做法 屋面面 积 每 100 2为 一 个 检 验 批，每处 102，且 不 得 少 于 处。2 热 桥 部位 的保温 做法 全数 检 查。8.1.4 屋面保温工程 应 对 下 列 部 位 或内容 进 行 隐蔽 工程验 收，并 应 有 详 细 文 字记 录 和 必 要的 图 像 资料：1 基层 及其处 理 情况；2 保温层 的 敷 设方 式、厚 度；板 材 缝 隙 的 填 充 方 式；3 屋面 热 桥 节 点 处 理。8.1.5 现 场 检 查 屋面保温 系统构造 应 与 设计 相 一 致。8.2 主控项目 8.2.1 泡沫玻璃 板 的规 格 应符合 设计要求和本规程的规 定。检 验方 法：观 察、尺 量 检 查；核 查 质量 证 明文件。检 查 数 量：按照 进场 批次，每 批 随 机 抽取 3个 试 样 进 行 检 查；质量 证 明文件应 按照 出 厂 检 验 批次 进 行 核 查。8.2.2 泡沫玻璃 板 的 体 积 密 度、导 热 系 数、抗压 强度应符合 设计要求，进场 时 应进 行 复 验，复 验为 见证 取 样 送检。检 查 方 法：核 查 质量 证 明文件 及 进场复 验 报告 检 查 数 量：全 数 核 查 质量 证 明文件；同 一 厂 家 的 产 品 复 验 随 机 抽 查 不 少 于 3组。8.2.3 屋面保温层 的 铺 设方 式、厚 度、缝 隙 填 充 质量 及 屋面 热 桥 部 位的 保温做法，必 须 符合设计要求和 相 关标准的规 定。检 验方 法：观 察、用 钢 针 插 入 和 尺 量 检 查。检 查 数 量：按照 检 验 批 要求。8.3 一般项目 8.3.1 保温层 铺 设 施 工 应 按照 施 工方 案 进 行，板 材 应 固 定 牢固、缝 隙 严 密、铺 平 垫 稳、平 整。平 整 度 允许偏差 5mm/2m。检 验方 法：观 察 检 查，查 验 隐蔽 工程验 收 记 录。检 查 数 量：按照 检 验 批 要求。8.3.2 坡 屋面、架 空 屋面 当 采用 铺
