排水管道功能等级评定DB11／T 1277-2015.pdf

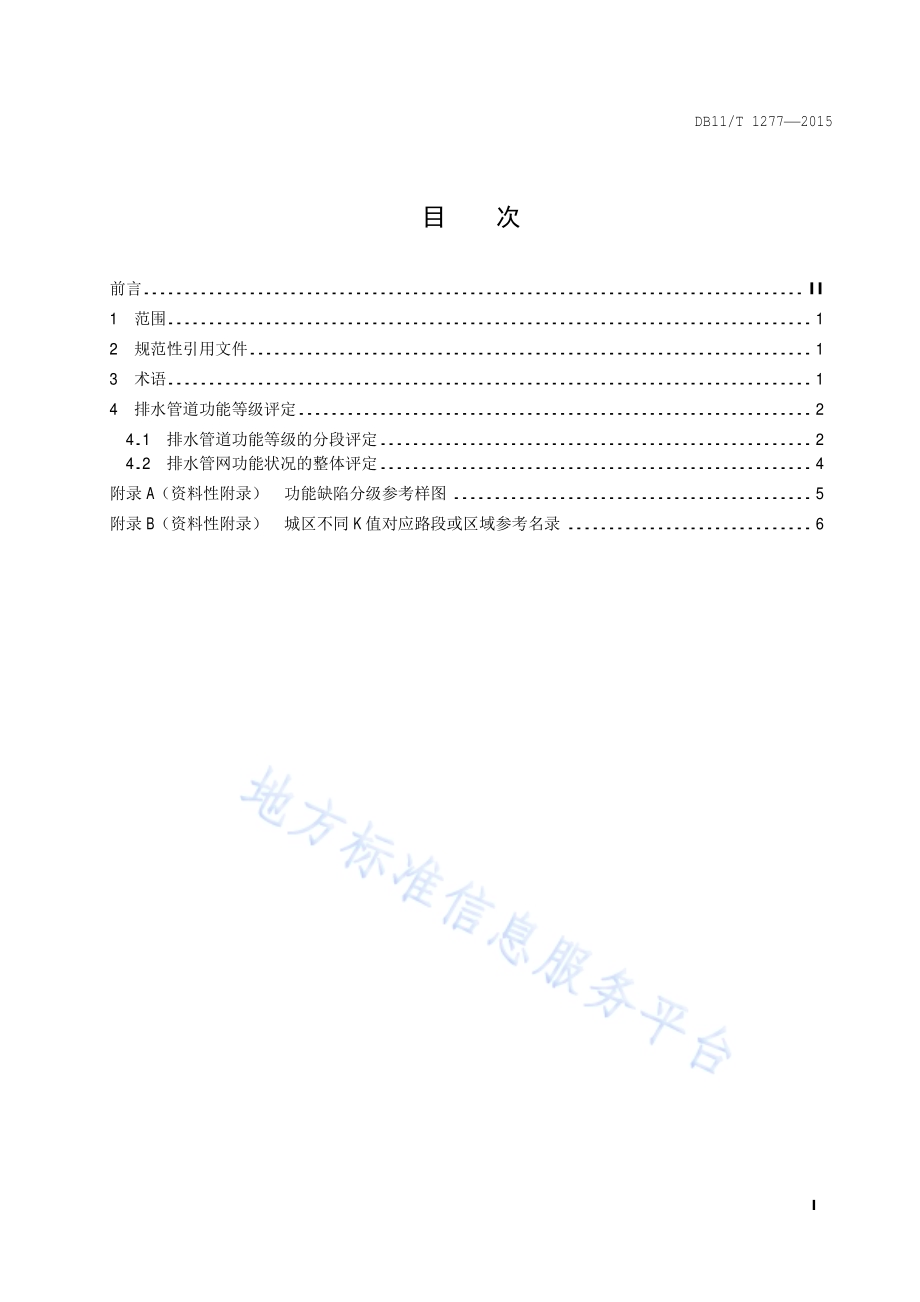

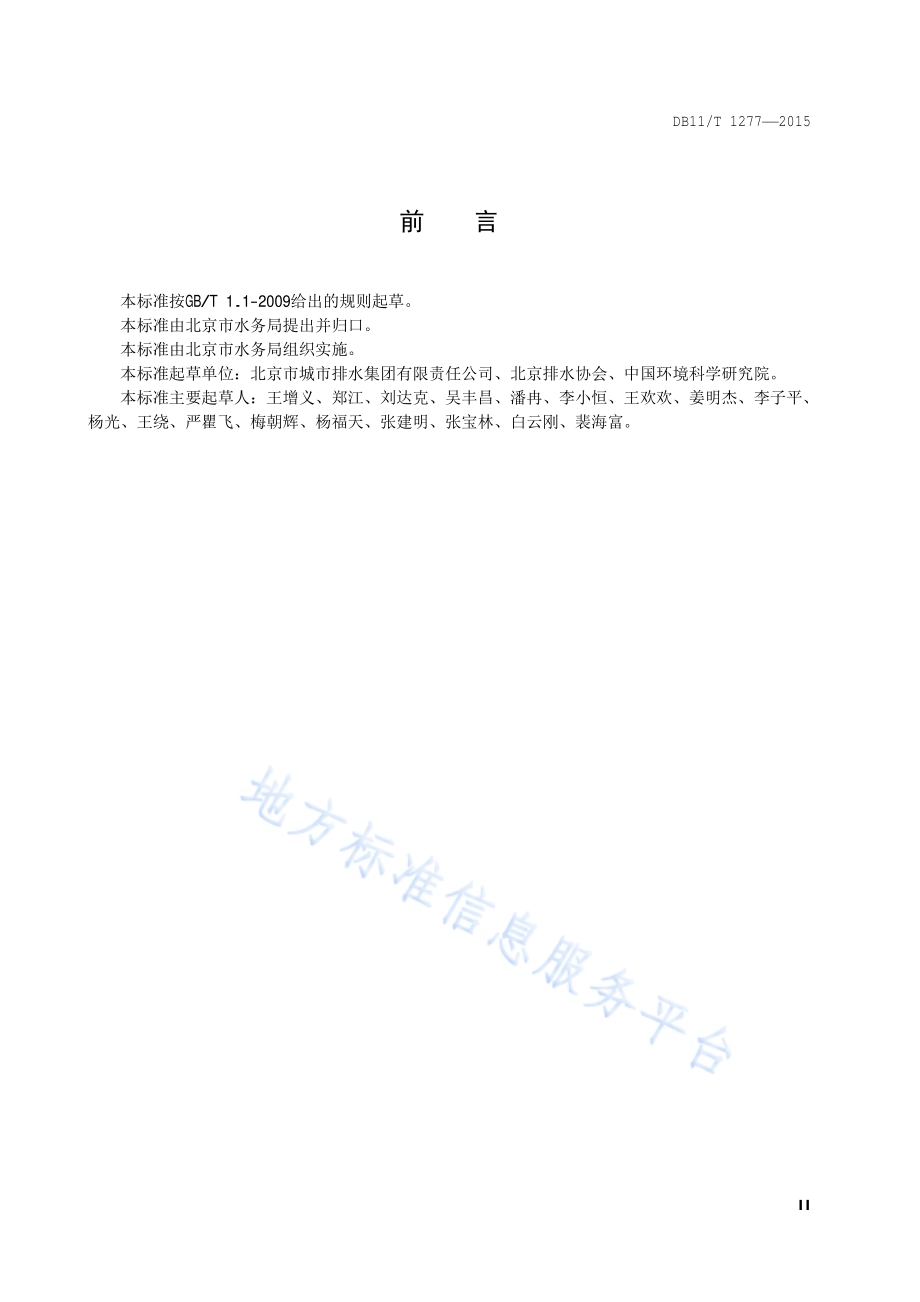

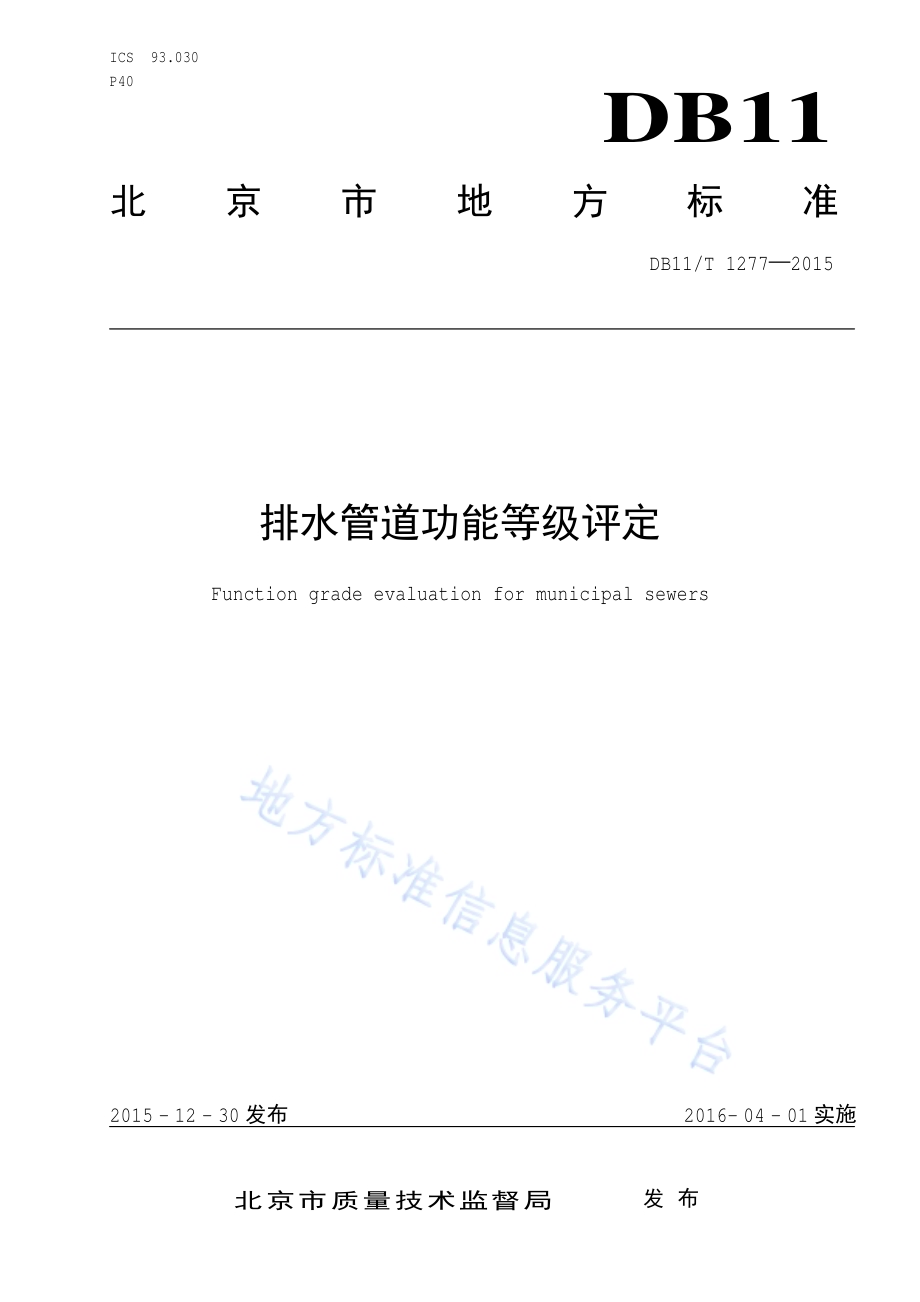

ICS 93.030 P40 DB11 北京市地方标准 DB11/T 1277 2015 排水管道功能等级评定 Function grade evaluation for municipal sewers 2015-12-30发布 2016-04-01实施 北京市质量技术监督局 发布 DB11/T 1277 2015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语.1 4 排水管道功能等级评定.2 4.1 排水管道功能等级的分段评定.2 4.2 排水管网功能状况的整体评定.4 附录 A（资料性附录）功能缺陷分级参考样图.5 附录 B（资料性附录）城区不同 K值对应路段或区域参考名录.6 DB11/T 1277 2015 II 前 言 本标准按 GB/T 1.1-2009给出的规则起草。本标准由北京市水务局提出并归口。本标准由北京市水务局组织实施。本标准起草单位：北京市城市排水集团有限责任公司、北京排水协会、中国环境科 学研究院。本标准 主要 起草 人：王增义、郑江、刘达克、吴丰昌、潘冉、李小恒、王欢欢、姜明杰、李子平、杨光、王绕、严瞿飞、梅朝辉、杨福天、张建明、张宝林、白云刚、裴海富。DB11/T 1277 2015 1 排水管道功能等级评定 1 范围 本标准规定 了 城 镇 排水管道的功能等级评定 方法。本标准 适 用 于 对城 镇 排水管道 进行 功能状况的评定。2 规范性引用文件 下列 文件对 于 本文件的应用 是必 不 可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是 不 注日期 的引用文件，其最新版 本（包括所 有的 修改 单）适 用 于 本文件。CJJ 181 城 镇 排水管道 检测与 评 估技 术规 程 3 术语和定义 下列 术语 和 定 义适 用 于 本文件。3.1 排水管道 municipal sewer 收 集 和输送污 水、雨 水的管道或 渠 道。根据 排水体 制，可 分 为污 水管道、雨 水管道 和 合流 管道。3.2 排水流域 drainage catchment 城 镇污 水 处理厂 或 河湖受纳 污 水或 雨 水的集水范围。分 为污 水 流 域 和雨 水 流 域 两种。3.3 管段 pipeline section 具 有 相 同的管道 材质、断面尺寸、接 口 形式，且 同 时 建 设 的 连续井 段。3.4 井段 manhole section 两座相邻 检 查井之间 的排水管道。3.5 断面尺寸 cross-section size 排水管道 横断面 的 特征尺寸。圆形断面 为 实 际内径，其 它断面 则 指内高。3.6 功能缺陷 function faults 排水管道的 建 设 或 使 用 过 程 中，进 入 或 残留在 管道 内 的 杂物以及 水中 泥沙沉淀、油脂 附 着 等，使过 水 断面减 小，影响 其 正常 排水能 力 的缺陷状 态，包括 洼 水、积泥、结垢、树 根、杂物、残堵 等。3.7 洼水 standing water 因地基 不 均匀沉降 等 因素在 排水管道 内形成 的局 部积 水。3.8 DB11/T 1277 2015 2 积泥 deposition 水中的 泥沙及 其 它异物沉淀在 排水管道 底部形成 的 堆积物。3.9 结垢 scaling 水中的 油脂、铁盐、石灰质 等附 着 或 沉积 于 排水管道 内表面形成 的 软质 或 硬质垢 状 物。3.10 树根 tree roots 自然生长 进 入 排水管道的 树 根 群。3.11 杂物 obstacle 排水管道 内 的 碎砖 石、树 枝、遗弃工 具、破损 管道 碎片 等 坚 硬异物。3.12 残堵 residual plugging 残留在 排水管道 内 的 封 堵材 料。3.13 养护指数（MI）maintenance index 根据 排水管道功能缺陷的 类型、程 度 和 数量，结合 排水管道的 社 会 和 功能 属 性，按 一 定公 式 计算得 到 的 数 值。其 区 间 为 0 100，数 值 越大 表 明 养护紧迫 性 越大。4 排水管道功能等级评定 4.1 排水管道功能等级的分段评定 4.1.1 评定排水管道的功能等级应 进行 功能缺陷 检测。缺陷 检测 应 以井 段 为最小检测 单位，按 CJJ 181执 行。功能缺陷的 程 度 分级应按 表 1进行 划 分。表 1 功能缺陷程度分级 序号 缺陷名 称（代码）缺陷 程 度 分级 轻度 中 度 重度 1 洼 水（WS）深度 小于 断面尺寸 的 20%深度 为 断面尺寸 的 20 40%深度大 于 断面尺寸 的 40%2 积泥（JN）深度 小于 断面尺寸 的 15%深度 为 断面尺寸 的 15 30%深度大 于 断面尺寸 的 30%3 结垢（JG）过 水 断面积 损失 小于 10%过 水 断面积 损失 为 10 25%过 水 断面积 损失大 于 25%4 树 根（SG）过 水 断面积 损失 小于 10%过 水 断面积 损失 为 10 25%过 水 断面积 损失大 于 25%5 杂物（ZW）过 水 断面积 损失 小于 5%过 水 断面积 损失 为 5 15%过 水 断面积 损失大 于 15%6 残堵（FD）过 水 断面积 损失 小于 5%过 水 断面积 损失 为 5 15%过 水 断面积 损失大 于 15%注：功能缺陷 类型 和程 度 分级参考样图 见 附录 A。4.1.2 排水管道的功能等级应 以井 段 为最小 评定单位，以 管段 为最 大 评定单位。评定管段的功能等级至 少 应 检测下列 井 段：a)管段的 首尾 井 段；b)水 力 坡 降异常 的 井 段；c)充满度超 过 最 大允许 值的 井 段；DB11/T 1277 2015 3 d)截 留井 或 溢 流井 的 上游 井 段；e)有管 线 接入 的 检 查井 的 下 游 井 段；f)有水 流 跌落 的 检 查井 的 下 游 井 段；g)有功能缺陷 尚未养护完 成 的 井 段。4.1.3 排水管道的功能等级应 根据 式(1)计算 的 养护 指 数 MI按 表 2进行 评定。K E G MI 10 5 85+=.(1)式 中：G 评定段的功能性缺陷参 数，按 式(2)计算；E 评定段的管道 重 要 性参 数，按 表 3确 定；K 评定段的 地 区 重 要 性参 数，按 表 4确 定。F G F YY G Y FG Y=时，当 时，当 时，当 11 1.(2)式 中：Y 评定段的 淤 积 状况 系数，按 式(3)计算；F 评定段的 负荷 状况 系数，按 表 5确 定。m m aa m aY Y Y YY Y Y Y=时，当时，当.(3)式 中：Ya 评定段的 沿 程平 均 淤 积 状况 系数，按 式(4)计算；Ym 评定段的局 部 最 大淤 积 状况 系数，按 式(5)计算。=nii i aL PLY11a.(4)i mP Y max1b=.(5)式 中：沿 程平 均 淤 积 程 度临界 值，取 0.4；局 部 最 大淤 积 程 度临界 值，取 1.0；L 评定段 所检测 的管道 长 度（m）；n 评定段 检测 出的功能缺陷 个数（个）；Li 第 i个（处）缺陷 纵向 长 度（m），以 个 为 计量 单位 时，1个 相 当 于 纵向 长 度 1m；Pi 第 i个（处）缺陷 权重，按 表 6确 定；在 同 一 处 出 现一 种以 上 缺陷 时，权重叠加。表 2 管道功能等级 管道功能等级 一 级 二 级 三 级 四 级 管道 养护 指 数 MI 25 25 MI 50 50 MI 75 MI 75 功能状况评 价 没 有功能缺陷或 仅个别轻度 缺陷，管道功能状况 良好。少 量轻度 缺陷或 仅个别 中 度 缺陷，管道功能状况 较好。轻度 缺陷 较多 或有少 量 中 度 缺陷，管道功能状况 较差。中 度 缺陷 较多 或 已出 现重度 缺陷，管道功能状况 很 差。管道 养护 方 案 正常 养护 加 强 养护 尽快 养护 或 扩 建 紧 急 养护 或 扩 建 DB11/T 1277 2015 4 表 3 管道重要性参数 管道 断面尺寸（mm）600 600 1000(含)1000 1500(含)1500 管道 重 要 性参 数 E 0 0.3 0.6 1 表 4 地区重要性参数 管道集水 地 区 属 性 政治、商业 及 旅 游 中 心 区 交通干 道 和其 它 商业 区 其 它 机动车 道路 其 它 区域 地 区 重 要 性参 数 K 1 0.6 0.3 0 注：各 地 区 属 性对应的路段或区域参考名录 见 附录 B。表 5 负荷状况系数 污 水管道 高 峰 充满度 0.7 0.7(含)0.8 0.8(含)0.9 0.9 管道 负荷 状况 系数 F 0 0.3 0.6 1 雨 水管道 合流 管道 设 计 降 雨 重现 期（年）1 1(含)3 3(含)5 5 管道 负荷 状况 系数 F 1 0.6 0.3 0 表 6 功能缺陷权重 序号 缺陷名 称（代码）功能缺陷 权重 P 计量 单位 轻度 中 度 重度 1 洼 水（WS）0.05 0.25 1.00 m 2 积泥（JN）0.05 0.25 1.00 m 3 结垢（JG）0.15 0.75 3.00 m（纵向）或 个（环 向）4 树 根（SG）0.15 0.75 3.00 个 5 杂物（ZW）0.50 3.00 6.00 个 6 残堵（FD）0.50 3.00 6.00 个 4.2 排水管网功能状况的整体评定 4.2.1 排水管网应定 期进行 功能状况的 普 查，为制 定 养护计划 提 供依 据。功能状况 普 查 的 周 期 应 符 合 表 7的规定。表 7 功能状况普查周期 排水管道 类型 断面尺寸 1000mm，倒虹 管 其 它 普 查 周 期（年）1 2 4.2.2 排水管网的功能状况应 以 排水 流 域 为最小 评定单位，在 排水管道功能等级分段评定的 基 础 上，根据 式(6)计算 评定区域的排水 通畅率。%100=普 查 的管道 总 长 度）度（一、二 级管道 合 计 长 评 估 区域排水 通畅率.(6)DB11/T 1277 2015 5 A A 附 录 A（资料 性附 录）功能缺陷分级参 考样图 缺陷 类型 轻度 中 度 重度 洼 水（WS）积泥（JN）结垢（JG）树 根（SG）杂物（ZW）封 堵（FD）DB11/T 1277 2015 6 B B 附 录 B（资料 性附 录）城 区 不同 K值对应路 段 或 区域参 考名录 以 下 路段或区域 属 政治、商业 及 旅 游 中 心 区，K值 取 1.0 区域：天 安门、王 府 井、西 单、故宫、奥运 中 心 区、中 央商 务区、东 二 环 商圈、金融街商圈、西直门、东直门、北京 站、北京 西站、北京 南站 路段：长 安街、前 门 大 街、二 环路（复兴门西直门东直门 建 国 门）、东 北 三 环（国 贸 三 元桥）以 下 路段或区域 属 交通干 道 和其 它 商业 区域，K值 取 0.6 区域：亮马 河 商圈、中 关村、颐 和 园、圆 明 园、崇 文 门、奥 林 匹 克 公 园、北 海 公 园、天 坛 公 园、朝 阳 公 园 路段：二 环路（复兴门左安门右安门 建 国 门）、三 环路、四 环路 A：安立 路、安 定路、安 定 门 大 街 B：北 太 平 庄 路、板 井 路、北 工大 路、北 土 城路、白云 路、八 达 岭 高 速 C：车 公 庄 大 街、长 椿街、菜 市口 大 街、菜户营 路、成 寿寺 路、成 府 路、朝 阳 北路、朝 阳 路 D：地 安门 大 街、东 四 十条、东直门外、大 红门 路、东 四大 街、靛 厂 路、大 屯 路、东直门 小 街、东 大 桥 路、大 成 路、德胜门 大 街 F：复兴 路、方 庄东 路、丰 北路、阜 石 路、阜 成 路、芳园西 路、阜通东 大 街 G：工 人 体 育场 北、广 安 大 街、广 渠 门 大 街、广 渠 路、光 彩 路、鼓楼 大 街、光 华 路、光明 路、光 彩 路 H：花 园 路、和平 里 大 街、化 工 路、惠 新 西街、惠 新 东街 J：建 国路、京 通快速 路、交 道口 大 街、嘉 园 路、京 顺 路、金 台 路、劲松 路、京 顺 路、京 津塘 高 速、机场 高 速、京 石高 速 K：开 阳 路 L：玲珑 路、丽泽 路、莲花池 路、蓝 靛 厂 路、龙潭 路、亮马 河 路、吕 营 大 街 M：马 家堡 路 N：闹 市口 大 街、南 苑 路、南 磨坊 路、农展馆 路 P：平 安 大 街、蒲黄榆 路、潘 家 园 路 Q：祈 年 大 街、清华 东 路、青 年 路、青塔 西 路 S：石 景山 路、苏州 街、松榆 路、双龙 路、三 里 河 T：天 桥 大 街、台 基厂 大 街、太 平 桥 大 街、太 平 街 W：万 丰 路、万泉 庄 路、万柳 路、吴 家 村 路 X：新 街 口 大 街、宣武 门 大 街、西 四大 街、西 翠 路、学院 路、学 清 路、西 大 望 路、幸 福 大 街、新 源 南 路、霄 云 路、小 屯 路 Y：永 定 门 大 街、雍 和 宫 大 街、玉泉 路、远 大 路、玉 林 南 路、永 安 路、姚家 园 路、樱花 园西街 Z：张 自 忠 路、珠 市口 大 街、镇 国 寺 北 街、赵登禹 路、皂君庙 路、中 关村 大 街、紫竹 院 路、志 新 路、正 义 路、知春 路 其 它 机动车 道路，K值 取 0.3 上 述 未 涉 及 的区域，K值 取 0 注：交通干 道名录 以 交通 管 理部 门 最新 公 布 的 为 准。DB11/T 1277 2015 7 _
