民用建筑信息模型设计标准DB11／T 1069-2014.pdf

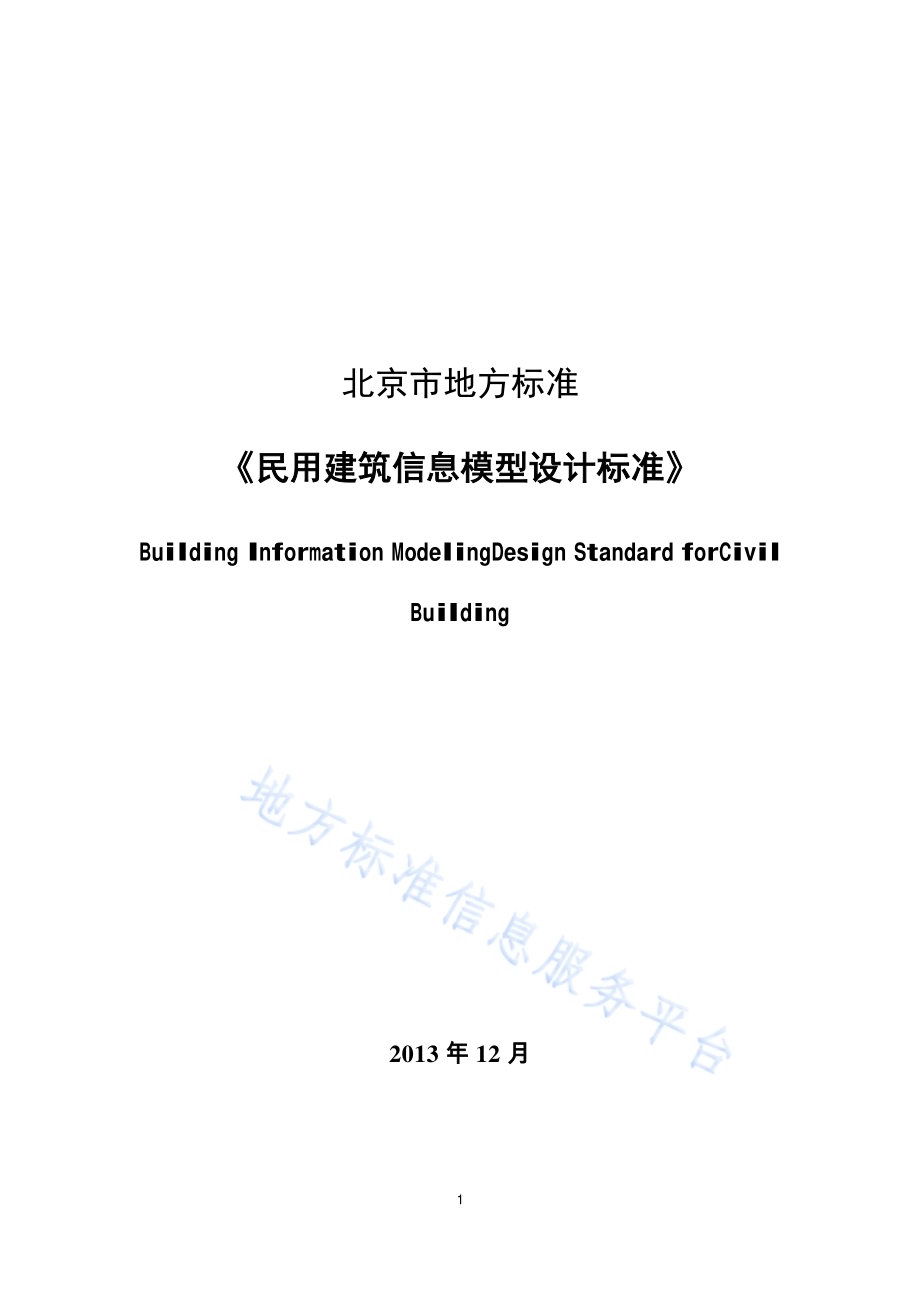

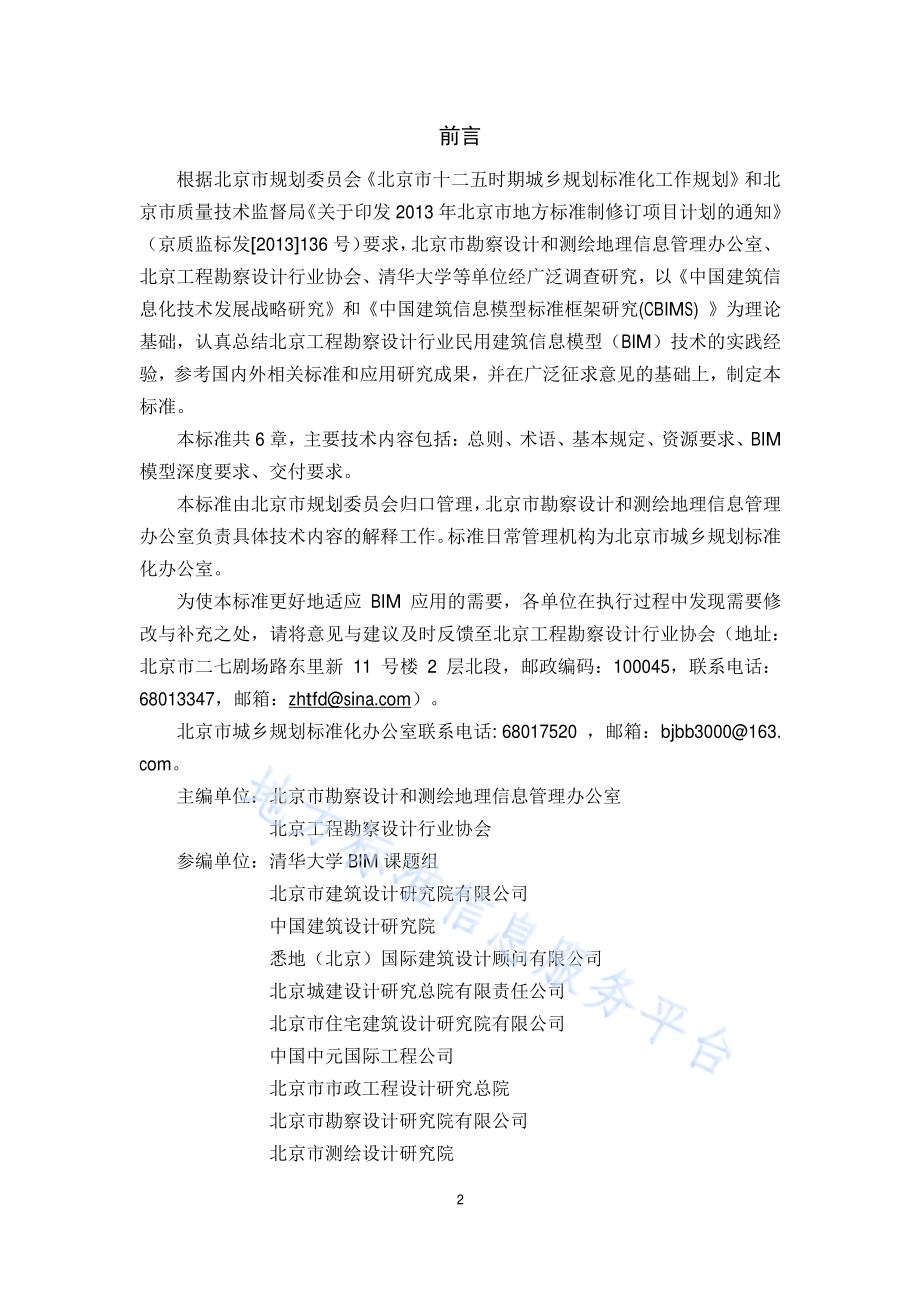

1 北京市地方标准 民用建筑信息模型设计标准 Building Information ModelingDesign Standard forCivil Building 2013年 12月 2 前言 根据北京市规划委员会北京市十二五时期城乡规划标准化工作规划和北 京市质量技术监督局关于印发 2013年北京市地方标准制修订项目计划的通知（京质监标发 2013136号）要求，北京市勘察设计和测绘地理信息管理办公室、北京工程勘察设计行业协会、清华大学等单位经广泛调查研究，以中国建筑信 息化技术发展战略研究和中国建筑信息模型标准框 架 研究(CBIMS)为 理 论基础，认真总结 北京工程勘察设计行业 民用 建筑信息模型（BIM）技术的 实践 经 验，参考 国 内外相 关标准和 应用 研究 成果，并在 广泛 征 求 意见 的 基础上，制 定本 标准。本 标准 共 6章，主 要技术 内容包括：总则、术 语、基本 规 定、资源 要求、BIM模型 深度 要求、交付 要求。本 标准 由 北京市规划委员会 归口 管理，北京市勘察设计和测绘地理信息管理 办公室 负责具体 技术 内容 的 解释 工作。标准 日常 管理 机构为 北京市城乡规划标准 化办公室。为使本 标准 更好 地 适应 BIM应用 的 需 要，各 单位 在执 行 过 程中发 现需 要修 改与补充之处，请将意见与 建 议及 时 反馈至 北京工程勘察设计行业协会（地 址：北京市二 七剧场路东里新 11号 楼 2层 北 段，邮政编码：100045，联系电话：68013347，邮 箱：）。北京市城乡规划标准化办公室 联系电话:68017520，邮 箱：。主编 单位：北京市勘察设计和测绘地理信息管理办公室 北京工程勘察设计行业协会 参编 单位：清华大学 BIM课题组 北京市建筑设计研究 院有限 公 司 中国建筑设计研究 院 悉 地（北京）国 际 建筑设计 顾问有限 公 司 北京城建设计研究 总 院有限 责 任 公 司 北京市 住宅 建筑设计研究 院有限 公 司 中国中 元 国 际 工程公 司 北京市市 政 工程设计研究 总 院 北京市勘察设计研究 院有限 公 司 北京市测绘设计研究 院 3 主 要 起草人：叶 大华、曲际水、顾明、欧阳 东、叶嘉、张弘弢、梁进、于 洁、匡嘉智、卜一秋、刘玉身、王文军、马玉骏、高洋、唐琼、李 明 华、张志尧、李扬、陈丽萍、陈德 成、王煜泉 参编 人 员：陈辰、陈宜、樊珣、何喆、侯晓明、孔嵩、李晨曦、李淦、李 华 锋、李 建 波、李志文、刘永婵、罗威、龙湘珍、吕晓、栾春、马 晓钧、沙椿健、石磊、王春光、王肃、王 希、杨 国华、赵超、邹 红云 主 要 审 查 人：邵韦平、魏篙川、陈 宇 军、薛峰、王 刚、罗 能 钧、杨郡 4 目 次 1 总则.6 2 术语.7 3 基本规定.9 4 资源要求.10 4.1 建模 软件.10 4.2 BIM设计协 同平台.10 4.3构 件 和 构 件 资源 库.10 5 BIM模型深度要求.11 5.1 BIM模型 深度.11 5.2专 业 BIM模型 深度 等 级.12 6 交付要求.21 本标准用词说明.22 条文说明.23 5 CONTENTS 1 General Principles.6 2 Terms.7 3 Basic Requirements.9 4 Resources Requirements.10 4.1 ModelingSoftwares.10 4.2 BIM DesignCollaborationPlatform.10 4.3 BIM Componentand Component Library.11 5 Level of Detail Requirements of BIM Models.11 5.1 Level of Detail ofBIM Models.11 5.2 Level of Detail by Discipline.12 6 Requirements of Deliveables.21 Explanationof wording in The Standard.22 Explanation of Provisions.23 6 1 总则 1.0.1为 落 实 北京市勘察设计行业发展规划，推动 建筑信息模型（以 下简称 BIM）的 应用，提升 行业信息化 水 平，促 进 民用 建筑工程 综合效益 的 提升，制 定本 标准。1.0.2本 标准 适用 于 基 于 BIM的 新 建、改 建、扩 建的 民用 建筑设计。1.0.3本 标准 是 北京 民用 建筑设计中 BIM应用 的通 用 原 则 和 基础 标准。1.0.4基 于 BIM的设计 除 应 符合 本 标准的规 定外，尚 应 符合 国 家 和北京市 现 行 相 关标准的规 定。7 2 术语 2.0.1建筑信息模型（building information modeling）创 建 并 利 用 数字 化模型 对 建设工程项目的设计、建 造 和 运营全 过 程 进 行管理 和 优 化的 过 程、方 法 和技术。2.0.2BIM模型（BIM model）基 于建筑信息模型 所产生 的 数字 化建筑模型。BIM模型的信息 由 几 何 信息和 非几 何 信息 两部分 组 成。2.0.3几 何 信息（geometric information简写 为 GI）建筑模型 内 部 和 外 部空间 结构 的 几 何 表示。2.0.4非几 何 信息（non-geometric information简写 为 NGI）除几 何 信息 之外 的 所 有 信息的 集合。2.0.5建模 软件（modelingsoftware）用 于 创 建 BIM模型的 软件，应具 备三维数字 化建模、非几 何 信息 录入、多 专 业协 同 设计、二 维图纸生 成 等 基本 功能。2.0.6交付 物（deliverables）在 建筑设计工作中，应用 BIM并 按照 一 定 设计 流 程 所产生 的设计 交付成果，包括 建筑、结构、机 电 等 多种 BIM模型和 与之 对 应 的 图纸、信息 表格，以 及 综 合 协调、模 拟分析、可视 化等 成果 文 件。2.0.7BIM构 件（BIM component）构成 BIM模型的 基本 对象或 组 件。2.0.8构 件 资源 库（BIM component library）在 BIM实 施 过 程中 开 发、积累 并 经 过 加 工 处 理，形 成 可 重复 利 用 的 构 件 的 集合。2.0.9BIM设计协 同平台（BIM designcollaborationplatform）企 业建 立 的 多专 业、多 参与 方的设计协 同 工作的 软 硬 件 环境 2.0.10BIM模型 深度（level of detail of BIMmodels）8 模型中信息的 详细 程 度。包括 几 何 信息 深度 和 非几 何 信息 深度。9 3 基本规定 3.0.1在 设计 过 程中 创 建的 BIM模型 应考 虑 BIM模型 在 工程 全生 命 期 各 阶 段、各 专 业的 应用。3.0.2在 设计 过 程中，应 利 用 BIM模型 所 含 信息 进 行协 同 工作，实现各 专 业、工程设计 各 阶 段 的信息 有 效 传递。3.0.3在实 施 过 程中，BIM模型 深度应 依 据 应用需 求 分专 业 选择 几 何 和 非几 何 信 息 深度 等 级 的 组 合。10 4 资源要求 4.1 建模软件 4.1.1建模 软件 应 符合 行业 特 征、设计单位信息化发展规划。4.1.2建模 软件 应 满足 设计 与 施 工、运营 的信息 传递 的 需 求。4.1.3建模 软件 宜 具 有 可 定 制 开 发 功能。4.2 BIM设计协同平台 4.2.1搭 建 BIM设计协 同平台 应 符合 行业 特 征、设计单位信息化发展规划、项目 管理的 特点 和 实 际 需 求。4.2.2BIM 设计协 同平台 应具 有 良 好 的 兼 容 性，实现 设计的 数 据和信息的 有 效 共享。4.3构件和构件资源库 4.3.1构 件 深度应与 模型 深度 等 级 具 有 对 应 关 系。4.3.2 构 件 资源 库 应 对 构 件 的 内容、深度、命名 规 则、分 类 方 法、数 据 格 式、属性 信息、版 本及 存储 方 式 等方 面 进 行管理，构 件 的 分 类 及编码 宜 在构 件 属性 中 体 现。4.3.3构 件 和 构 件 资源 库分 类 和 编码 宜 采 用 面 分法 进 行 分 类。4.3.4针 对 构 件 和 构 件 资源 库 建 立统 一 的 构 件 管理制 度，实现构 件 的 创 建、收 集、编 辑、存储、使用、废 除 等 有 效 管理。11 5 BIM模型深度要求 5.1BIM模型深度 5.1.1BIM模型 深度应 按 不 同专 业划 分，包括 建筑、结构、机 电 专 业的 BIM模型 深度。5.1.2BIM模型 深度应 分 为 几 何 和 非几 何 两 个 信息 维 度。每个 信息 维 度 分 为 5个 等 级 区 间，见 5.2节。5.1.3BIM模型 深度 等 级可按 需 要 选择不 同专 业和信息 维 度 的 深度 等 级 进 行 组 合。其 表 达 方 式 为：专 业 BIM模型 深度 等 级=GIm，NGIn，其 中 GIm是 该 专 业的 几 何 信息 深度 等 级，NGIn是 该 专 业的 非几 何 信息 深度 等 级，m和 n的 取值区 间 为 1.05.0。5.1.4 BIM模型 深度 等 级可按 需 要 选择 专 业 BIM模型 深度 等 级 进 行 组 合。其 表 达 方 式 为：BIM模型 深度 等 级=专 业 BIM模型 深度 等 级。12 5.2专业 BIM模型深度等级 5.2.1 建筑 专 业 BIM模型 深度应 符合表 5.2.1-1建筑 专 业 几 何 信息 深度 等 级表 和 5.2.1-2建筑 专 业 非几 何 信息 深度 等 级表 的规 定。表 5.2.1-1建筑 专 业 几 何 信息 深度 等 级表 序 号 信息 内容 深度 等 级（m）1.0 2.0 3.0 4.0 5.0 1 场地边界（用地红线、高程、正北）、地形表面、地貌、植被、地坪、场地道路等 2 建筑主体外观形状：例如体量形状大小、位置等 3 建筑层数、高度、基本功能分隔构件、基本面积 4 建筑标高 5 建筑空间 6 主要技术经济指标的基础数据（面积、高度、距离、定位等）7 广场、停车场、运动场地、无障碍设施、排水沟、挡土墙、护坡、土方的尺寸、大小、位置 8 植被、小品的尺寸、大小、位置 9 主体建筑构件的几何尺寸、定位信息：楼地面、柱、外墙、外幕墙、屋 顶、内 墙、门窗、楼 梯、坡道、电梯、管井、吊顶 等 10 主要建筑设施的几何尺寸、定位信息：卫浴、部 分 家 具、部 分 厨房 设施等 11 主要建筑 细节 几何尺寸、定位信息：栏杆、扶手、装饰 构件、功能 性 构件（如 防 水 防潮、保温、隔 声吸声）等 12 主体建筑构件 深化 几何尺寸、定位信息：构 造 柱、过 梁、基础、排水沟、集 水 坑 等 13 主要建筑设施 深化 几何尺寸、定位信息：卫浴、厨房设施等 14 主要建筑 装饰深化：材料 位置、分 割 形 式、铺装与划分 15 主要构 造深化与细节 13 16 隐蔽工 程 与预留孔洞 的几何尺寸、定位信息 17 细化 建筑经济技术指标的基础数据 18 精细化 构件 细节组成与拆 分的几何尺寸、定位信息 19 最终 构件的 精确 定位 及 外形尺寸 20 最终确 定的 洞口 的 精确 定位 及 尺寸 21 构件 为安装预留 的 细 小 孔洞 22 实际完成 的建筑构 配 件的位置 及 尺寸 14 表 5.2.1-2建筑 专 业 非几 何 信息 深度 等 级表 序 号 信息 内容 深度 等 级(n)1.0 2.0 3.0 4.0 5.0 1 场地：地 理区 位、坐 标、地 质条 件、气候条 件基本 项目 信息 2 主要技术经济指标（建筑 总 面积、占 地面积、建筑层数、建筑等 级、容 积 率、建筑 覆盖率 等 统计数据）3 建筑 类别与 等 级（防火类别、防火 等 级、人防类别 等 级、防 水 防潮 等 级 等基础数据）4 建筑 房 间 与 空间功能，使 用 人 数，各种参 数要 求 5 广场、停车场、运动场地、无障碍设施、排水沟、挡土墙、护坡、等 材质 等 级，参 数要 求 6 绿 植基本信息、小品 材质参 数要 求 7 土地 利 用分 期、流 线 组 织 8 防火 设 计：防火 等 级、防火 分 区、各 相关 构件 材料 和 防火 要 求 等 9 节 能设 计：材料 选择、物 理性 能、构 造 设 计 等 10 无障碍设 计：设施 材质、物 理性 能、参 数指标要 求 等 11 人防 设 计：设施 材质、型号、参 数指标要 求 等 12 门窗与 幕墙:物 理性 能、材质、等 级、构 造、工 艺要 求 等 13 电梯 等设 备：设 计参 数、材质、构 造、工 艺 要 求等 14 安 全、防 护、防 盗 实 施：设 计参 数、材质、构 造、工 艺 要 求 等 15 室 内 外用 料 说明。对采 用 新 技术、新 材料 的 做法 说明 及 对特殊 建筑 和必 要的建筑构 造 说明 16 需 要 专业公司进行 深化 设 计部 分，对 分 包单 位 明确 设 计 要 求、确 定技术 接 口 的 深 度 17 推荐 材质 档次，可以选择 材质 的 范围，参 考价格 18 工 业 化 生产 要 求与细节参 数 19 工 程量 统计 信息：工 程 采购 15 20 施 工组 织 过 程 与 程 序 信息 与 模拟 21 最终工 程 采购 信息 22 最终 建筑 安装 信息、构 造 信息 23 建筑 物 的 各 设 备 设施 及 构件的 维修 与 运 行 信息。16 5.2.2 结构 专 业 BIM模型 深度 等 级 应 符合表 5.2.2-1结构 专 业 几 何 信息 深度 等 级 表 和 表 5.2.2-2结构 专 业 非几 何 信息 深度 等 级表 的规 定。表 5.2.2-1结构 专 业 几 何 信息 深度 等 级表 序 号 信息 内容 深度 等 级(m)1.0 2.0 3.0 4.0 5.0 1 结 构体 系 的 初步模型 表 达结 构设 缝 主要 结 构构件 布 置 2 结 构层数，结 构高度 3 主体 结 构构件：结 构 梁、结 构 板、结 构柱、结构墙、水 平 及 竖向支撑 等的基本 布 置 及 截 面 4 空间 结 构的构件基本 布 置 及 截 面，如 桁架、网 架 的 网格 尺寸 及 高度等 5 基础的 类 型 及 尺寸，如 桩、筏板、独立 基础等 6 主要 结 构 洞 定位、尺寸 7 次 要 结 构构件 深化：楼 梯、坡道、排水沟、集水 坑 等 8 次 要 结 构 细节深化：如 节 点 构 造、次 要的 预留 孔洞 9 建筑 围 护体 系 的 结 构构件 布 置 10 钢结 构 深化 11 精细化 构件 细节组成与拆 分，如 钢筋放样 及组 拼，钢 构件 下 料 12 预 埋 件，焊接 件的 精确 定位 及 外形尺寸 13 复杂 节 点模型 的 精确 定位 及 外形尺寸 14 施 工 支 护的 精确 定位 及 外形尺寸 15 构件 为安装预留 的 细 小 孔洞。16 实际完成 的建筑构 配 件的位置 及 尺寸 17 表 5.2.2-2结构 专 业 非几 何 信息 深度 等 级表 序 号 信息 内容 深度 等 级(n)1.0 2.0 3.0 4.0 5.0 1 项目 结 构基本信息，如设 计使 用 年限，抗震 设 防烈 度，抗震 等 级，设 计 地 震 分 组，场地 类别，结 构 安 全 等 级，结 构体 系 等 2 构件 材质 信息，如 混凝 土 强 度等 级，钢 材 强 度等级 3 结 构 荷载 信息，如 风荷载、雪荷载、温 度 荷载、楼面 恒活荷载 等 4 构件的 配 筋 信息 钢筋 构 造 要 求 信息，如 钢筋 锚固、截 断 要 求 等 5 防火、防 腐 信息 6 对采 用 新 技术、新 材料 的 做法说明 及 构 造 要 求，如 耐久 性 要 求、保 护层 厚 度等 7 其它 设 计 要 求 的信息 8 工 程量 统计 信息：主体 材料 分 类统计，施 工材料统计 信息 9 工料 机 信息 10 施 工组 织 及材料 信息 11 建筑 物 的 各 设 备 设施 及 构件的 维修 与 运 行 信息。18 5.2.3 机 电 专 业 BIM模型 深度应 符合表 5.2.3-1机 电 专 业 几 何 信息 深度 等 级表 和 表 5.2.3-2机 电 专 业 非几 何 信息 深度 等 级表 的规 定。表 5.2.3-1机电专业几何信息深度等级表 序 号 信息 内容 深度 等 级(m)1.0 2.0 3.0 4.0 5.0 1 主要 机 房 或机 房区 的 占 位几何尺寸、定位信息。2 主要路 由（风 井、水 井、电井 等）几何尺寸、定位信息 3 主要设 备（锅炉、冷却塔、冷冻机、换热 设 备、水箱 水 池、变压器、燃 气 调压 设 备、智 能 化 系 统 设 备等）几何尺寸、定位信息 4 主要 干 管（管 道、风 管、桥 架、电气 套 管 等）几何尺寸、定位信息 5 所有机 房 的 占 位几何尺寸、定位信息 6 所有干 管（管 道、风 管、桥 架、电气 套 管 等）几何尺寸、布 置定位信息 7 支 管（管 道、风 管、桥 架、电气 套 管 等）几何尺寸、布 置定位信息 8 所有 设 备（水 泵、消 火 栓、空 调机 组、暖 气 片、风 机、配电 箱柜 等）几何尺寸、布 置定位信息 9 管井内管 线 连 接 几何尺寸、布 置定位信息 10 设 备 机 房内 设 备布 置定位信息 和 管 线 连 接 11 末端 设 备（空 调末端、风 口、喷头、灯 具、烟感器等）布 置定位信息 和 管 线 连 接 12 管 道、管 线 装 置（主要 阀 门、计 量表、消 声 器、开 关、传感器 等）布 置 13 细部深化 模型 各 构件的 实际 几何尺寸、准 确 定位信息 14 单 项（太阳 能 热 水、虹 吸 雨 水、热泵 系 统 室 外 部 分、特殊 弱 电 系 统 等）深化 设 计 模型 15 开 关 面 板、支 吊 架、管 道 连 接 件、阀 门 的 规 格、定位信息 19 16 风 管 定 制加 工 模型 17 特殊 三通、四通 定 制加 工 模型，下 料 准 确 几何信息 18 复杂 部 位 管 道 整 体定 制加 工 模型 19 根 据设 备采购 信息的定 制 模型 20 实际完成 的建筑设 备 与管 道构件 及配 件的位置 及 尺寸 20 表 5.2.3-2机 电 专 业 非几 何 信息 深度 等 级表 序 号 信息 内容 深度 等 级(n)1.0 2.0 3.0 4.0 5.0 1 系 统 选 用方 式及 相关 参 数 2 机 房 的隔 声、防 水、防火 要 求 3 主要设 备 功 率、性 能数据、规 格 信息 4 主要 系 统 信息 和 数据（说明 建筑 相关 能 源供给方 式，如：市政 水 条 件、冷热源 条 件 和 供 电电源、通 信、有 线 电 视 等外线 条 件）5 所有 设 备 性 能 参 数数据 6 所有 系 统 信息 和 数据 7 管 道 管材、保温材质 信息 8 暖通负荷 的基础数据 9 电气 负荷 的基础数据 10 水 力 计 算、照 明 分 析 的基础数据 和系 统 逻辑 信 息 11 主要设 备 统计 信息 12 设 备 及管 道 安装工 法 13 管 道 连 接 方 式及材质 14 系 统 详 细配 置信息 15 推荐 材质 档次，可以选择 材质 的 范围，参 考价格 16 设 备、材料、工 程量 统计 信息：工 程 采购 17 施 工组 织 过 程 与 程 序 信息 与 模拟 18 采购 设 备 详 细 信息 19 最 后 安装完成管 线信息 20 设 备 管理 信息 21 运 维 分 析所 需 的数据、系 统 逻辑 信息 21 6 交付要求 6.0.1设计单位 应 保证 交付 物 的准 确性。6.0.2交付 物 的 几 何 信息和 非几 何 信息 应 有 效 传递。6.0.3交付 物 中的 BIM模型 深度应 满足 5.2节 的要求。6.0.4交付 物 中的 图纸 和信息 表格 宜 由 BIM模型 生 成。6.0.5交付 物 中的信息 表格 内容应与 BIM模型中的信息 一 致。6.0.6交付 物 中 BIM模型和 与之 对 应 的 图纸、信息 表格 和 相 关 文 件 共 同表 达 的 内 容深度，应 符合 现 行建筑工程设计 文 件 编 制 深度 规 定 的要求。6.0.7交付 物 的 交付内容、交付 格 式、模型的 后续 使用 和 相 关的知 识 产 权 应在 合 同 中 明 确 规 定。6.0.8针 对 报 审 的 交付 物 应包 含 相 关 审 查、审 批 的信息，其 信息 内容应 符合 相 关 规 定。22 本标准用词说明 1 为 便 于 在执 行 本 标准 条 文 时 区别 对 待，对 于要求 严 格 程 度 不 同 的 用 词说 明 如 下:1)表示 很严 格，非 这样做不 可 的：正面词采 用“必须”；反 面词采 用“严禁”；2)表示 严 格，在 正 常 情况 下 均 应 这样做 的：正面词采 用“应”；反 面词采 用“不 应”或“不得”；3)表示 允许稍 有 选择，在 条 件 许 可 时 首先 应 这样做 的：正面词采 用“宜”；反 面词采 用“不 宜”；4)表示 有 选择，在 一 定 条 件下可 以 这样做 的，采 用“可”。2 条 文 中 指 明 应 按 其他 有 关标准 执 行的 写法 为“应 按.执 行”或“应 符合.的规 定”。23 民用建筑信息模型设计标准 条文说明 24 目 次 1 总则.25 3 基本规定.26 4 资源要求.27 4.1 建模 软件.27 4.2 BIM设计协 同平台.27 4.3构 件 和 构 件 资源 库.28 5 BIM模型深度要求.30 5.1 BIM模型 深度.30 6 交付要求.32 25 1 总则 1.0.2本标准定义和规范的是基于 BIM的新建、改建、扩建的民用建筑设计。本标准对于勘察设计行业其他领域的 BIM应用标准的制定也具有一定的借鉴和指 导意义。1.0.3本标准的编制所针对的是建筑设计环节中，以民用建筑为对象的 BIM技术 应用标准。北京市民用建筑设计单位可依据本标准制定本单位 BIM实施指南或 建立企业级 BIM实施标准。26 3 基本规定 3.0.1在建立 BIM模型时，应考虑虚拟建造、功能模拟、性能分析、技术 经济 计 算 等应用的信息 需求，以实 现 BIM模型 及 信息在 后续 环节中的 充 分 利 用。27 4 资源要求 4.1 建模软件 4.1.1建模 软件 是 BIM应用的 首要条件。建模 软件 的 选择 应 与 企业的 发展战略 和 信息 化 技术 发展需要高 度 契合，宜纳入 设计单位的 BIM发展 规 划 范 畴 中，并予 以 高 度 重视。4.1.2 设计单位业 务发展方向不同，所 承接 的设计 项目类 型 不同，设计 人员 的应 用 习惯亦不相同，因此，设计单位应 根 据实 际需求选择 建模 软件，并遵循 一定 方 法 和 程序。设计单位 宜选择当前 本行业或本专业 主流 的模型 创 建 软件作 为 主要平 台软件，并 可 根 据 项目需要进 行 适当 的 调整与补充。考虑 到不同软件间 的 数 据 交 换要求，软件选择 应 特别注 意 相关软件间文件交换格式 的 兼容 性，避免文件交换 格式 的 兼容 性 不足 所 带来 的 数 据 损失 或 增 加 不 必 要 的 数 据 交换 工 作。4.1.3 如 建模 软件 功能 与 实 际 应用 存 在 差距，设计单位可 采 用功能定制 开 发 的 方式进 行 补充，以 提 高 建模 软件 的 使 用 效率。根 据实 际需求进 行建模 软件 的功能定 制 开 发 是 BIM普 及 应用的 重要 技术 手段。4.2 BIM设计协同平台 4.2.1设计单位 搭 建基于 BIM的设计 协 同平台 是 BIM技术应用的 重要条件。BIM设计 协 同平台作 为 数 据和信息的 共享 平台，可以 采 用信息 化平台方式 或 共享 文件 夹 的 方式 实 现。其 包含 的 主要 内 容 有：1）BIM设计 协 同平台 内置 相关 的设计标 准和业 务流程；2）BIM设计 过 程 中的用 户管理；3）BIM设计 内 容 共享授权管 理；4）BIM实施中的 工 作流程 管理，如 专业 配 合、质量控 制、进 度 控 制、成果28 发 布 等；5）BIM项目 的 各 相关 参 与方数 据 共享管理；6）BIM交 付 数 据或模型 的 生成 与交 付管理；7）BIM项目 的 归档 与 再 利 用 管理 等。从而 为 BIM设计中的 各 专业，以 及 工 程项目 的业 主、设计、施 工、顾问、供 应 商 等 各 相关 参 与方 提供 协 同 工 作 的环 境，实 现 在 BIM项目 实施中对 各种 数 据的有 效控 制和 管理，保证 各 相关方数 据和信息的准 确、统 一，以 及数 据 存储 的 完 整 性和 传递 的准 确 性。4.2.2建模 软件 种 类 较多，建立 BIM设计 协 同平台 时应考虑 良好 的 数 据可扩 展 性，且 宜与 常 用的建模 软件兼容。BIM 设计 协 同平台 支持 的 数 据 格式 应 满 足 设计单位 较 为 长远 的 发展需要，尽量优先支持 主流 的建模 软件 的 数 据 格式。需要注 意的 是，由 于 BIM软件数 据 格式 开放 程 度具有 较大 的 差异，在 数 据的 存储 和 交换 中 可以考虑 转 换 为 相 对 统 一的 数 据 格式；由 于 BIM数 据 文件 通常较大，不 便 于应 用中的 浏览 和 查阅，因此 可 转 换 成轻量 化数 据 文件并 存储 于 BIM设计 协 同平台，以 提 高数 据 文件 的 使 用 效率。4.3构件和构件资源库 4.3.1作 为 BIM模型基本对象的 构 件，其深度应 与 模型深度等级的 要求相 一 致。BIM 设计 较传统二 维 设计对 硬 件 系 统 要求 较 高，构 件创 建中 如 细 节表 现 过 度，在 项目 模型中 大量 引 入 时 会占 用 过多 硬 件 资源，影响 工 作 效率 或 增 加 设计单位的 硬 件 投 入；而构 件 深度 不足，则影响 项目 模型的 精 度和信息 含量。因此，应 根 据项目交 付 要求 所规定的模型深度等级，确 定 构 件创 建或 引 入 时的 适宜 深度，即 构 件 深度应 与 模型深度等级 相 对应。29 4.3.3面 分 法 是 根 据 要 分 类 的对象的 若干属 性或 特 征，从 若干个“刻面”（刻面即观 察 事物 的 某个角 度，反映事物某个 方 面 的 属 性 特 征）去 分 类 对象，分 类 对象在 这 些刻面上 分 别 被组织 成 一 个结 构 化 的 类目 体系。不同 面上 的 类目 体系彼 此 独 立。4.3.4设计单位在 BIM实施中 积累了 大量构 件，这些 构 件经 过加工 处 理，形 成 可 重 复 利 用的 构 件 资源。有 条件 的设计单位 宜 开 发 建立 构 件 资源库，使构 件 资源 合 理开 发并 有 效 利 用，并 会 大 幅 度 降低 BIM的实施 成 本，充 分实 现 BIM技术所 带 来 的 价值。设计单位 构 件 管理 制度建立可以 保证构 件 资源库 经 过 整 体 规 划，完成 对 构 件 的 通 用 化、系列 化、模 块 化 的 系 统管理，并 通过持 续 性的 维护，使构 件 资 源 成 为设计单位的信息 资产，实 现 其在 各 专业的设计 工 作 中 高 度的 共享 与 复 用。BIM构 件 资源库 应设 置必 要 的 管理 和 使 用 权 限，根 据 不同 角色 设 置 BIM构 件 的查 询、下载、增 删 改等 权 限。30 5 BIM模型深度要求 5.1BIM模型深度 5.1.1 模型深度等级 根 据 不同 的设计专业，划 分为建筑、结 构、机电 三 类 模型深 度等级，在 BIM实施中设计单位可 根 据 自身 的业 务特 点，划 分 更 为 详细 的专业 深度等级，如 结 构 专业可以 细 化 为 钢结 构 专业、幕墙 专业模型深度等级，机电专 业可 细 化 为 暖 通 空 调 专业、建筑 给排水 专业、强 电专业和 智 能 化 专业等模型深度 等级。各 专业深度等级 划 分时，应 注 意 使 每个 后续 等级 都 包含 前 一等级的所有 特 征，以 保证各 等级 之 间 模型和信息的 内 在 逻辑 关 系。5.1.2 等级 区 间 是 根 据 国 内 建筑行业 现 状，并充 分考虑 与 国 际 通 用的模型深度等 级 相 对应，特别重 点 关注 建筑 全 生 命周期 各 阶 段 的应用 需求，强 调 其 内 在的 逻辑 关 系。5.1.31）在 BIM应用中，每个 专业 BIM模型 都 应具有一 个 模型深度等级编 号 GIm，NGIn，以表 达该 模型所具有的信息 详细 程 度。2)BIM交 付 物 的等级 划 分应以模 型深度为依据，使 设计 成果 的 交 付 与 模型和信息等级 划 分 保持 一 致，这 既 有 利 于 供 需 双 方 统 一 认识，也可以规范设计单位的设计行为，加 强 监督 和 管控，保证 设 计 质量。3)由 于 BIM应用 特 征，本标准的模型深度 与现 行的 建筑 工 程 设计 文 件 编制深度规定 中的设计 阶 段 深度 无 法 一一对应，目前 在 BIM实施中 宜根 据 不同 设计 阶 段 的应用 点，从 专业模型深度等级表中 选择不同 的等级 组 合。如：方 案 设计 阶 段 模型深度可表 示 为 建筑 专 业 GI1.0，NGI1.0；初步 设计 阶 段 模型深度可表 示 为 建筑专业 GI2.0，NGI2.0、结 构 专业 GI1.5，NGI1.0、机电专业 GI1.5，NGI1.0；31 施 工 图 设计 阶 段 模型深度可表 示 为 建筑 专 业 GI3.0，NGI3.0、结 构 专业 GI2.0，NGI2.0、机电专业 GI2.0，NGI2.0。32 6 交付要求 6.0.1交 付 物 的准 确 性是指模型和模型 构 件 的 形状 和 尺寸 以 及 模型 构 件 之 间 的位 置 关 系 准 确 无误。设计单位在 交 付 前 应对 交 付 物 进 行 检 查，确保 交 付 物 的准 确。6.0.4交 付 物 中的 图纸、表 格、文 档 和 动画 等应 尽 可能 利 用 BIM模型 直 接 生成，充 分 发 挥 BIM模型在 交 付过 程 中的 作 用和 价值。6.0.5交 付 物 中的 各 类 信息表 格，如工 程 统 计表等，应 根 据 BIM模型中的信息 来 生成，并 能 转 化 成 为 通 用的 文件格式 以 便 后续 使 用。6.0.7甲 方 的 交 付 要求，应在 与 设计单位 签 定的 合同 中 详细 规定，并 应据 此 确 定 供 需 双 方 的 权 利 和义 务。对模型和信息的 知识 归 属 权 等 问 题 亦 应 根 据 国 家 有 关 知 识 产 权 的 法 律 法 规在 合同 中 明 确 规定，以 保 护 双 方 的 利 益。
