建筑外遮阳工程施工及验收规程DB11／T 1105-2014.pdf

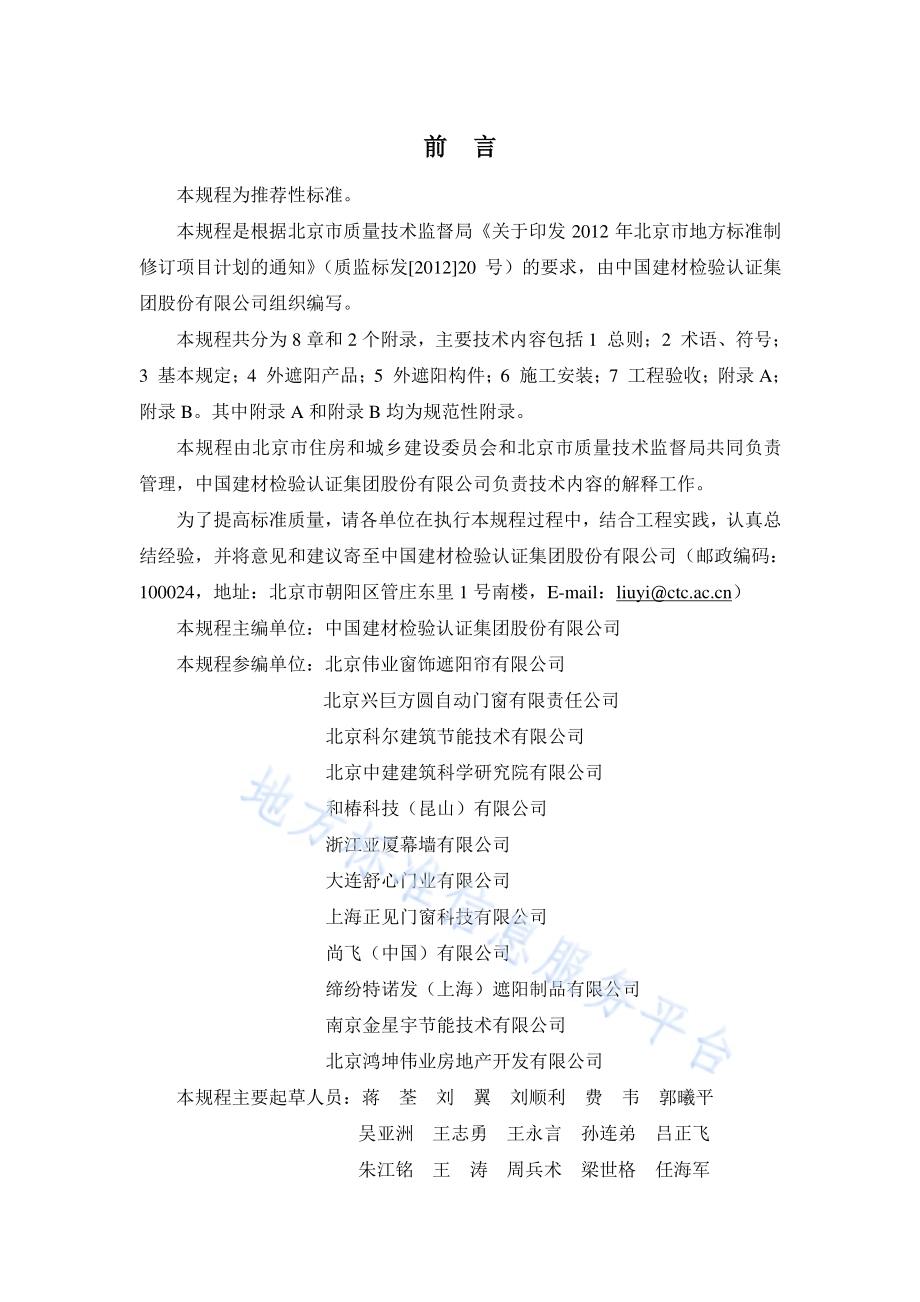

ICS 备案号：北 京 市 地 方 标 准 DB11/T 1105 2014建筑外遮阳工程施工及验收规程 Specification for Construction and Acceptance of External Solar Shading Engineering of Buildings 2014-06-25发布 2014-10-01实施 北京市质量技术监督局 北京市住房和城乡建设委员会 联合发布 前 言 本规程为推荐性标准。本规程是根据北京市质量技术监督局关于印发 2012年北京市地方标准制 修订项目计划的通知（质监标发 201220号）的要求，由中国建材检验认证集 团股份有限公司组织编写。本规程共分为 8章和 2个附录，主要技术内容包括 1 总则；2 术语、符号；3 基本规定；4 外遮阳产品；5 外遮阳构件；6 施工安装；7 工 程验 收；附录 A；附录 B。其 中附录 A和附录 B均 为规 范 性附录。本规程由北京市 住房 和 城乡 建 设委员会 和北京市质量技术监督局共 同负责管理，中国建材检验认证集团股份有限公司 负责 技术内容的 解释工作。为 了提高 标准质量，请各单位在执行 本规程 过 程中，结合工 程 实践，认 真 总结经 验，并将意见 和建 议寄至 中国建材检验认证集团股份有限公司（邮政 编 码：100024，地 址：北京市 朝 阳 区管庄东里 1号 南楼，E-mail：）本规程主编 单位：中国建材检验认证集团股份有限公司 本规程 参 编 单位：北京 伟业窗饰 遮阳 帘 有限公司 北京 兴巨 方 圆自动门窗 有限 责任 公司 北京 科尔 建 筑节能 技术有限公司 北京中建建 筑科学研究院 有限公司 和 椿科 技（昆山）有限公司 浙江亚厦幕墙 有限公司 大连舒心门业 有限公司 上 海正 见门窗科 技有限公司 尚飞（中国）有限公司 缔纷特诺 发（上 海）遮阳制品有限公司 南 京 金星宇 节能 技术有限公司 北京 鸿坤 伟业房 地产 开 发有限公司 本规程主要 起草人 员：蒋 荃 刘 翼 刘顺利 费 韦 郭曦平 吴 亚 洲 王志勇 王永言 孙 连 弟 吕正飞 朱 江 铭 王 涛 周兵 术 梁世格 任 海军 本规程主要 审查人 员：姜 仁 班广生 段 恺 王新春 冀志 江 郭 景 王 军 王 建 明 目 次 1 总则.1 2 术语、符号.2 3 基本规定.3 4 外遮阳产品.4 5 外遮阳构件.6 6 施工安装.7 6.1 一般 规定.7 6.2 施工 准 备.7 6.3 安装.8 7 工 程验 收.10 7.1 一般 规定.10 7.2 主 控 项目.10 7.3 一般 项目.11 附录 A 抗风 性 能 等级选取 方 法.13 附录 B 风感系统现场试 验方 法.13 本标准 用词说明.15 引用 标准 名 录.16 条文说明.17 Contents 1 General Provisions.1 2 Terms.2 3 Basic Requirement.3 4 External Building Shading Products.4 5 External Building Shading Components.6 6 Construction and Installation.7 6.1 General Requirement.7 6.2 Preparation before Construction.7 6.3 Installation.8 7 Engineering Acceptance.10 7.1 General Requirement.10 7.2 Main Control Items.10 7.3 General Items.11 Appendix A Selection Method of Wind Resistance Level.13 Appendix B Body Test of Wind Load.13 Explanation of Wording in This Standard.15 Normative Standard.16 Explanation of Provisions.17 1 1 总则 1.0.1 为规 范 建 筑 外遮阳 应用，贯彻 北京市建 筑节能 与绿色 建 筑 推 广 的方 针 政策，按照 技术 适用、经 济 合理、安 全可靠 的 原 则，确保 建 筑 外遮阳 工 程质量，改 善 建 筑 热环境，制定本规程。1.0.2 本规程 适用 于北京市 新 建、改 建、扩 建和 节能 改造 的 民 用 建 筑 外遮阳 工 程 的 施工 及 验 收。1.0.3 建 筑 外遮阳 工 程的 施工、验 收 除 执行 本规程外，尚应 符 合 国 家 和北京市 现 行 有关标准的规定。2 2 术语、符号 2.0.1 建 筑 外遮阳 external solar shading of buildings 在 建 筑 围护 结 构外 部采 用 遮阳产品 或 遮阳构件 以 遮 挡或调 节 进入室 内的 太 阳 辐射 的 措 施。2.0.2 固 定遮阳 fixed solar shading 固 定 在 建 筑 物 上，不 能 调 节 尺寸、形状或 遮 光状态 的遮阳 形式。2.0.3 活 动 遮阳 active solar shading 固 定 在 建 筑 物 上，能 够调 节 尺寸、形状或 遮 光状态 的遮阳 形式。2.0.4 外遮阳产品 external solar shading product 在工 厂完成 设 计定 型 和 加 工 制 作，到 施工 现场 后可直接 安装 的 用 于外遮阳的产品。2.0.5 外遮阳构件 external solar shading component 原 材 料到 施工 现场 后需进 行 加 工 制 作 和 施工安装 后 用 于外遮阳的构件，主要包括 最 大 尺寸 3m及以 上 的 各 类非土 建 一 体化 的遮阳 板。2.0.6 抗风 性 能 wind load resistance performance 建 筑 外遮阳产品 或 构件 在 一 定 风 荷载 作 用 下，变形不超 过 允许 范 围且不 发 生 损坏 和 功 能 障碍 的 能 力。2.0.7 耐积水荷载 性 能 resistance to water pocket 遮阳 篷完全伸展时，在 积水荷载 作 用 下，不 发 生 损坏 和 功 能 障碍 的 能 力。2.0.8 过 载 装 置 overload mechanism 建 筑 遮阳产品 伸展运 动 时，遇障碍物 能 停止或 收 回 的 机 构。3 3 基本规定 3.0.1 本规程 所指 的建 筑 外遮阳 工 程包括 在 建 筑 围护 结 构外 部不 同 部 位 的外遮阳产品和外遮阳构件，但不 包括 土 建 一 体化 的遮阳 措 施。3.0.2 新 建建 筑 外遮阳 设 计 应 纳入 建 筑节能工 程 设 计，出 具 完 整 的 施工设 计 文件，并 做 到 与 建 筑同 步 设 计、同 步 施工、同 步 验 收。3.0.3 建 筑 外遮阳 工 程 所 选用 的材 料 应 符 合设 计要求 及 国 家 现 行 有关标准的规定。3.0.4 外遮阳产品、外遮阳构件 及 其 与 建 筑 的 连 接 应 进 行结 构 设 计。3.0.5 施工单位 现场应 建 立相 应 的质量 管理 体 系、施工 质量 控 制和检验制 度。3.0.6 遮阳 安装施工 应 符 合 现 行行业 标准建 筑施工高 处 作业安 全 技术规 范 JGJ 80、建 筑 机 械使 用 安 全 技术规程 JGJ 33和 施工 现场 临 时 用 电 安 全 技术规 范 JGJ 46的有关规定。3.0.7 建 筑 外遮阳 工 程 应 作 为分项 工 程 进 行 验 收。4 4 外遮阳产品 4.0.1 外遮阳产品 应 符 合 现 行行业 标准建 筑 遮阳通 用 要求 JG/T 274及 相 关产 品标准的规定，并 具 有有 效 的质量 合 格 证 明文 件。4.0.2 外遮阳产品的外遮阳 系 数 应 符 合设 计要求。4.0.3 外遮阳产品的 抗风 性 能 等级应按 设 计 与现 行行业 标准建 筑 遮阳 工 程技术 规 范 JGJ 237和建 筑 遮阳通 用 要求 JG/T 274的要求 确 定，详 见 附录 A。4.0.4 外遮阳产品的材 料 应 符 合 表 4.0.4的规定。表 4.0.4 外遮阳产品材料要求 类 别 要求 铝 合 金 合 金 牌 号 铝带 材 力 学 性 能 不 低 于 3005牌 号；铝 型 材 力 学 性 能 不 低 于 6063牌 号 基 材 壁 厚 硬卷 帘 帘 片 0.27mm 导轨 1.6mm 明 装 罩壳 1.0mm 百叶 帘 帘 片 0.40mm 导轨 1.0mm 百叶 窗 帘 片 0.80mm 导轨 1.0mm 钢 钢 管 符 合 现 行 国 家 标准 直 缝电焊钢 管 GB/T 13793的规定 钢 板 符 合 现 行 国 家 标准 彩 色 涂层钢 板及 钢带 GB/T 12754的规定 玻璃 符 合 现 行 国 家 标准建 筑 用 安 全 玻璃 GB 15763的规定 木 材 符 合 现 行行业 标准 防腐木 材的 使 用 分 类 和 要求 LY/T 1636的规定 织 物 断裂强 力 经 向 800N 纬向 500N 撕破强 力 经 向 20N 纬向 20N 电 机 符 合 现 行行业 标准建 筑 遮阳产品 电 力 驱 动装 置 技术要求 JG/T 276的规定 4.0.5 应用 于 高 层 建 筑 的外遮阳产品 应 设 置 有 效 的 防 风 技术 措 施，并 符 合 下 列 要求：1.应用 于 27m及以 上 居 住 建 筑 或 24m及以 上其 他 建 筑 时 应 设 置 防 风 侧扣；2.应用 于 100m及以 上 建 筑 时 应 配 置 风 速 感应 器。4.0.6 外遮阳产品的 机 械 耐 久 性 应 不 低 于 现 行行业 标准建 筑 遮阳通 用 要求 JG/T 274中的 2级。5 4.0.7 电 动 硬卷 帘、百叶 窗 等 硬 质遮阳产品 应 有 过 载 装 置。4.0.8 外遮阳产品 应与 主 体 建 筑结 构 可靠 连 接，并 符 合 现 行行业 标准建 筑 遮阳 工 程技术规 范 JGJ 237的规定。4.0.9 硬 质遮阳产品内 侧面距离 外 窗 的 最 小间距 应 确保 外遮阳产品 变形时不 与 围 护 结 构 相 接 触。4.0.10 应用 于 采光 顶 的外遮阳产品 应与 采光 顶承重 体 系 相 连 接，并结合 屋顶排水、风 揭、风 啸、雪 荷载、防火 及 维 护 等 方 面 的要求，进 行 构 造 设 计。6 5 外遮阳构件 5.0.1外遮阳构件 应 符 合 现 行行业 标准建 筑 遮阳通 用 要求 JG/T 274和建 筑 用 铝 合 金 遮阳 板 JG/T 416的规定，并 具 有有 效 的质量 合 格 证 明文 件。5.0.2 外遮阳构件 用 铝 型 材 合 金 牌 号 应 采 用 力 学 性 能 不 低 于 6063牌 号的 铝 合 金，最 小 公 称壁厚 应 不 小 于 1.2mm。铝 合 金 板 合 金 牌 号 宜 采 用 3 系 列 或 5 系 列，最 小 公 称厚度 应 不 小 于 1.0mm。5.0.3 外遮阳构件 用 玻璃 应 采 用 安 全 玻璃，并 符 合 现 行行业 标准建 筑 玻璃 应用 技术规程 JGJ 113的要求。5.0.4 紧 固 件 应 符 合 现 行 国 家 标准 紧 固 件 机 械 性 能 不 锈钢螺栓、螺钉 和 螺柱 GB/T 3098.6和 紧 固 件 机 械 性 能 不 锈钢螺母 GB/T 3098.15的要求，铝 合 金 叶 片 和 金 属框架表面宜 选 择氟碳涂层，涂层厚度 应 符 合 现 行 国 家 标准 铝 合 金 建 筑型 材 第 5 部 分 氟碳喷涂 型 材 GB 5237.5的要求。5.0.5 电 力 驱 动装 置 应 符 合 现 行行业 标准建 筑 遮阳产品 电 力 驱 动装 置 技术要求 JG/T 276的要求，接 地 电阻 应 小 于 4。宜 采 用 防 护 等级 为 IP45以 上 的 电 机或 设 置 满足 电 机 工作 要求的 防 水 防 尘 罩壳。5.0.6 外遮阳构件 与 主 体 结 构 连 接时，应 通 过 预埋 件的 形式直接 锚 固 在 主 体 结 构 上，不 得锚 固 在 主 体 建 筑 的 保 温 层 上。后 锚 固时 应 符 合 现 行行业 标准 混凝 土 结 构 后 锚 固 技术规程 JGJ 145的要求。5.0.7 外 倾 的 玻璃 遮阳 板下 滑端头 应 设 置 防 滑托块。7 6 施工安装 6.1 一般规定 6.1.1 外遮阳 工 程的 施工 应 在 主 体 结 构 工 程验 收 后进 行。6.1.2 建 筑 遮阳 工 程 专 项 施工 方 案 应按现 行 国 家 标准建 筑施工 组织 设 计规 范 GB/T 50502进 行 编制，并 与 主 体 工 程 施工 组织 设 计 相配 合，且 包括 下 列 内容：1.工 程 施工 组织 设 计、施工范 围 说明、工 程 进 度 计划、材 料 供 应 计划、施工 组织计划、质量 控 制计划、成 本 管理 计划、变 更 需 求计划 及 安装 调 试 计划；2.进 场 材 料 和产品的 复 验、进 场 材 料 和产品的 堆放 和 保护；3.与 主 体 结 构 施工、设 备 安装、装饰装 修的 协 调 配 合 方 案；4.建 筑 遮阳外产品 或 构件 及 其 附件的 搬 运、吊 装 方 案；5.遮阳外产品 或 构件的 安装 和组 装 步 骤 及 质量 控 制要求；6.遮阳外产品 或 构件 安装 后 的 调 试 方 案；7.施工安装过 程的 安 全、文明与 环保 等绿色 施工 措 施；8.检 查 验 收，并 保 存 施工 验 收 记 录。6.2 施工准备 6.2.1 外遮阳 工 程 施工 前，现场条 件、施工 临 时 电 源、脚手 架、通 道栏杆、安 全 网 和 起 重 运 输 设 备等应 具 备 遮阳 施工 条 件。6.2.2 临 时 材 料 和产品 堆放 场 地 必须 防 雨、防火，地 面 保 持干燥。存储 架 应 有 足 够 的 承 载 能 力。储存 外遮阳产品 宜 按 安装 顺 序 排列，堆放 应 符 合 产品标准的要求，并 有 必 要的 防 护措 施。6.2.3 外遮阳产品 或 构件的 吊 装 机 具 应 符 合 下 列 要求：1 应 根据外遮阳产品 或 构件 选 择 适 宜 的 吊 装 机 具；2 吊 装 机 具使 用 前，应 进 行 全 面 质量、安 全 检验；3 吊 具 运 行 速度 应 可 控 制，并 有 安 全保护措 施；4 吊 装 机 具 应 采 取 防 止 外遮阳产品 或 构件 摆 动 和 脱落 的 措 施。8 6.2.4 外遮阳产品 或 构件 运 输 应 符 合 下 列 要求：1 运 输前 外遮阳产品 或 构件 应按 吊 装 顺 序 编号，并 做 好 成 品 保护。2 装 卸 和 运 输 过 程中，应 保 证外遮阳产品 或 构件 相 互隔 开 并 相 对 固 定，不 得 相 互挤压 和 串 动。3 外遮阳产品 或 构件 应按 编号 顺 序摆放妥当，不 应 造成 遮阳组件 变形。6.3 安装 6.3.1 进 场 安装 建 筑 遮阳产品 或 构件 应 核 查 质量证 明文 件，品 种、规 格、性 能 和色 泽，应 符 合设 计规定。大 型 遮阳 板 构件 安装 前 应 对 产品的外 观 质量 进 行 检 查。6.3.2 遮阳 工 程 使 用 的遮阳产品 等 进入 施工 现场 时，应 对 下 列 性 能 进 行 复 验，复 验 应 为 见 证 取 样送 检：1.外遮阳产品：抗风 性 能；2.外遮阳构件：承 载力。检 查 数 量：外遮阳产品 同 一生 产 厂家 的 同 种 类 产品 抽 查 不 少 于 一 付，外遮阳 构件 同 一生 产 厂家 的 成 套 组 装 构件 抽 查 不 少 于 一 套。如果 不 合 格 双倍抽样复 查 检验方 法：外遮阳产品 随 机 抽样送 检，外遮阳构件 应按 工 程组 装 要求组 装 后 送 检。6.3.3 外遮阳构件的 螺栓 连 接 应 符 合 下 列 要求：1.宜 采 用 有 防 脱落垫圈 的 不 锈钢螺栓 进 行连 接；2.螺栓 连 接时，螺栓 孔 和 螺栓 要 配 合；3.连 接 前 应 先 将 螺栓 孔四 周 的 保护 膜去 除。6.3.4 外遮阳构件 加 工 允许 偏差 应 符 合 下 列 要求：1.铝 合 金 型 材、型 钢 的 长 度 偏差 应 不 大 于 长 度 的 1/1000；2.叶片 安装 中 心 距 的 偏差 应 不 大 于 1.5mm。6.3.5 预埋 件、预留孔洞、穿线 管 应 满足 设 计要求。如预埋 件 位 置 偏差 过大 或 未 设 预埋 件 时，应 制订 补救 措 施 与 可靠 的 连 接 方 案。6.3.6 预埋 件、安装 座 等 隐蔽 工 程 完成 并 验 收合 格 后 方 可进 行 后 续 工 序 的 施工。6.3.7 后置 锚 固 件 在 外遮阳产品 或 构件 安装 前，应 在同 条 件的主 体 结 构 上 进 行 现 场 见 证 拉拔 试 验，符 合设 计要求。9 6.3.8 起 吊 和 就 位 应 符 合 下 列 要求：1.吊 点 承 载力 应 满足 起 吊 和 安装 要求，起 吊 过 程 应 保 持 外遮阳产品 或 构件 平 稳，不 得 撞击 其 他 物体；2.吊 装过 程中 应 采 取 措 施 保 证产品和建 筑 立面 不 受磨 损 和 挤压；3.外遮阳产品 或 构件 就 位 未 固 定 前，吊 具 不 得 拆 除。6.3.9 现场 组 装 的遮阳构件 应按照 构件的组 装、安装工 艺流 程 进 行。6.3.10 外遮阳产品 或 构件 安装 就 位 后 应 及时 校 正，校 正 后 应 及时 与 连 接部 位 固 定。6.3.11 外遮阳产品 或 构件 安装 固 定 后 的 偏差 应 符 合 表 6.3.10的要求。表 6.3.11 安装允许偏差（mm）6.3.12 电 气 安装 应按 设 计 进 行，线 路 连 接以及 传 感 器 位 置 应正 确。所 使 用 的 电 机以及 遮阳 金 属 组件 应 有 接 地 保护，线 路 接 头 应 在 室 内 设 置接 线 盒，若 设 置 在 室 外 应 采 取 防 水措 施。6.3.13 外遮阳产品 或 构件的 金 属 构 架 应与 主 体 结 构的 防 雷 体 系 可靠 连 接，连 接 部 位 应 清 除非 导电 保护 层。6.3.14 外遮阳产品 或 构件 各 项 安装工作 完成后，均 应 分 别 单 独 调 试，再 进 行 整体运 行 调 试 和 试 运 转。调 试应 达 到 外遮阳产品 或 构件 伸展 收 回 顺 畅，开 启 关 闭 到 位，限 位 准 确，系统 无异响，整 体运 作 协 调，达 到 设 计要求，并 记 录 调 试 结 果。检验项目 水 平 度 垂 直 度 位 置 度 间距 偏差 允许 偏差 数 值 2 2 5 5 10 7 工程验收 7.1 一般规定 7.1.1 建 筑 遮阳 工 程 应 作 为分项 工 程 进 行 验 收，当 建 筑 遮阳分项 工 程量 较 大 或 产 品 类型 较多 时可以 将 分项 工 程划分为 若 干 个检验 批 进 行 验 收。7.1.2 建 筑 遮阳 工 程的质量验 收 应 检 查 下 列 文 件和 记 录：1 建 筑 遮阳 工 程 设 计 图纸 和 变 更 文 件；2 原 材 料出厂 检验 报告 和质量证 明文 件、材 料 构件 设 备 进 场 检验 报告 和验 收 文 件、拉拔 试 验 报告、产品 说明 书、遮阳构件 工 程 还 应 提 供 防 雷测 试 记 录；3 现场 隐蔽 工 程检 查 记 录 及 其 他 有关验 收 文 件；4 施工 现场 安装 记 录；5 外遮阳产品 或 构件 调 试 和 试 运 行 记 录；6 现场试 验和检验 报告；7 其 他 必 要的 资 料。7.1.3 安装施工 前 应 对 以下 项目 进 行 验 收：1 预埋 件、后置 锚 固 件 及 其 与 主 体 结 构的 连 接；2 外遮阳产品 或 构件 与 围护 结 构的 连 接。7.1.4 检验 批 应按 下 列 规定划分：1 对 于外遮阳产品，每 个 单位工 程，同 一 品 种、同 一 厂家、类型 和规 格 的外遮阳产品 每 500幅 应 划分为 一 个检验 批，不 足 500幅也 应 划分为 一 个检验 批；2 对 于外遮阳构件，每 个 单位工 程，同 一 品 种、同 一 厂家、类型 的外遮阳 构件 每 2000m2应 划分为 一 个检验 批，不 足 2000m2也 应 划分为 一 个检验 批；3 异 型或 有 特 殊 要求的外遮阳产品 或 构件，应 根据 其 特 点 和 数 量，由监 理或 建 设单位 和 施工单位 协 商 确 定。7.2 主控项目 7.2.1 进 场 安装 的建 筑 外遮阳产品、构件 及 其 附件的材 料、品 种、规 格 和性 能。检 查 数 量：每 个检验 批 抽 查 不 少 于 10%。11 检验方 法：观 察、尺 量检 查；核 查 产品 合 格 证 书、两 年有 效 期 内的 型式 检验 报告、材 料进 场 验 收 记 录和 复 检 报告。7.2.2 外遮阳产品 或 构件的 抗风 性 能、耐积 雪、耐积水、机 械 耐 久 性和 驱 动装 置 的 安 全 性 应 符 合设 计要求和 相 关标准的规定。检 查 数 量：全 数 检 查。检验方 法：核 查 质量证 明文 件。7.2.3 外遮阳产品 或 构件 与 主 体 结 构 或围护 结 构的 连 接 应 符 合工 程 设 计要求。检 查 数 量：全 数 检 查 验 收 记 录。检验方 法：核 查 预埋 件 或后置 锚 固 件 与与 主 体 结 构 或围护 结 构的 连 接 等 隐蔽 工 程 施工 验 收 记 录和 试 验 报告。7.2.5 电 力 驱 动装 置接 地 措 施 应 符 合设 计要求。检 查 数 量：全 数 检 查 测 试 记 录。检验方 法：观 察 检 查 电 力 驱 动装 置 的 接 地 措 施，并 检 查 接 地 电阻 测 试 记 录。7.2.6 外遮阳产品 或 构件的 启闭、调 节 等 功 能 应 符 合 要求。检 查 数 量：每 个检验 批 抽 查 5%，并 不 少 于 10幅；不到 10幅 则 全 数 检 查。检验方 法：按说明 书 做 启闭 调 节 试 验，并 记 录 结 果。7.2.7 设 置 风感应控 制 系统 的外遮阳产品 或 构件，风感应控 制 系统 的品 种、规 格应 符 合设 计要求和 相 关标准规定；风 速 测 量的 精 度 应 符 合设 计要求，在 危险 风 速 下 遮阳 装 置 应 能 按 设 计要求 收 回，风 速 超 过设 置 值 时 应 不 能 进 行 开 启 或伸展 操作。检 查 数 量：逐 个检 查风感应系统。检验方 法：观 察 检 查；核 查 质量证 明文 件和检验 报告；现场应按 附录 B进 行 风感试 验。7.3 一般项目 7.3.1 外遮阳产品 或 构件的外 观 质量 应 洁净、平 整、无 大 面 积 划 痕、碰伤、褪 色、色 斑、污渍、撕裂 等 缺陷；型 材 无 焊缝 缺陷，表面涂层 无 脱落。色 彩 应 符 合设 计 要求，色 泽 应 均 匀。检 查 数 量：全 数 检 查。12 检验方 法：观 察 检 查。7.3.2 外遮阳产品 或 构件的 安装 偏差 应 符 合 6.3.11的规定。检 查 数 量：全 数 检 查。检验方 法：按 表 7.3.2进 行。表 7.3.2 安装偏差检验方法 检验项目 允许 偏差 数 值，mm 检验方 法 水 平 度 2 水 平 仪 垂 直 度 2 经 纬 仪 位 置 度 5 钢卷 尺 间距 偏差 5 钢卷 尺 13 附录 A 抗风性能等级选取方法 A.0.1 垂 直 于外遮阳产品 或 构件的 风 荷载 标准 值 应按 下式 计 算：123 kskWW bbb=(A.0.1)式 中：ksW 风 荷载 标准 值(kN/m2)；kW 外遮阳产品 或 构件 安装 部 位 的建 筑 主 体围护 结 构 风 荷载 标准 值(kN/m2)，根据建 筑 物 位 置、体型、高 度 等，按 建 筑结 构 荷载 规范 GB 50009 执行；有 风感应 的，可 根据 感应控 制 范 围，确 定 风 荷载；1b 重 现 期 修 正系 数，取 0.7；当 外遮阳产品 或 构件 设 计 寿命 与 主 体围护 结 构 一 致 时，取 1.0；2b 偶 遇及 重 要性修 正系 数，取 0.8；当 外遮阳产品 或 构件 凸 出 于主 体 建 筑 时，取 1.0；3b 外遮阳产品 或 构件 兜 风系 数：柔软 织 物类 取 1.4，卷 帘 类 取 1.0，百 叶 类 取 0.4，单 根构件 取 0.8。A.0.2 根据计 算 所 得 风 荷载 标准 值，对 应 表 A.0.2的要求 选 择 满足 相 应抗风等级 的产品。铝 合 金 卷 帘 抗风 性 能 不 应 低 于 表 A.0.2中 3级 的要求，铝 合 金 百叶 帘 抗风 性 能 等级应 不 低 于 表 B.0.2中 2级 的要求，织 物 卷 帘、曲臂 遮阳 篷 抗风 性 能 等级 不 应 低 于 表 B.0.2中 1级 的要求。表 A.0.2 外遮阳产品抗风性能分级表（kPa）分 级 1 2 3 4 分 级 指 标 值 0.2 P 0.4 0.4 P 0.6 0.6 P 0.8 P 0.8 14 附录 B 风感系统现场试验方法 B.0.1 当 遮阳 工 程 使 用 带 有 风 速 感应系统 的外遮阳产品 或 构件 时，工 程验 收 时应 对 风 速 感应系统 进 行 现场试 验。B.0.2 试 验 设 备 1 轴流 风 机：1m的 距离 产 生平 稳 的 风 速 能 通 过 变 频 或 无 级 调 速 的方 式，在 1m的 距离 产 生 外遮阳产品 或 构件 风 速 感应系统 的 设 计 风 速，风 速 应平 稳；2 全 方 位 风 速 传 感 器：精 度 5%。B.0.3 试 验 1 试 验 时室 外 风 速 应 小 于 1.5m/s，或采 取 相 应 的遮 蔽 措 施；2 将 风 速 传 感 器 固 定 在 风 速 感应系统 附 近，距离 不超 过 10cm；3 将 轴流 风 机 正 对 风 速 感应系统，距离 为 1m 0.5m；4 将 外遮阳产品 或 构件 完全伸展或 闭 合；5 开 启轴流 风 机，按 1m/s为 一 个 台阶 进 行 阶梯 状加载，每次增 加 风 速 后 应 在 此 风 速 下 平 稳 运 行 35min，记 录外遮阳产品 或 构件 收 回或 开 启 时 的 风 速。B.0.4 判 定规则 1 同 一 外遮阳产品 或 构件 应 进 行 三次 试 验，以 三次 试 验中外遮阳产品 或 构 件 收 回或 开 启 时 的 最 大 风 速 作 为 试 验 结 果；2 将 试 验 结 果 换算 成 蒲 福 风 力，该 风 力 应 不 大 于外遮阳产品 或 构件技术 资料 中 所 规定的 收 回或 开 启 的 感应风 力。15 本标准用词说明 1 为 便 于 在执行 本标准 条文 时 区 别 对 待，对 要求 严 格 程 度 不 同 的 用词说明 如 下：1）表 示很严 格，非 这 样 做 不可 的 用词：正 面 词 采 用“必须”，反 面 词 采 用“严禁”；2）表 示严 格，在 正 常情况 下 均 应 这 样 做 的 用词：正 面 词 采 用“应”，反 面 词 采 用“不 应”或“不 得”；3）表 示 允许 稍 有 选 择，在 条 件 许可时 首 先 应 这 样 做 的 用词：正 面 词 采 用“宜”，反 面 词 采 用“不 宜”；4）表 示 有 选 择，在 一 定 条 件 下可以 这 样 做 的 用词，采“可”。2 条文 中 指 明应按 其 他 有关标准 执行 的写 法 为：“应 符 合 的规定”或“应按 执行”。16 引用标准名录 1 建 筑结 构 荷载 规 范 GB 50009 2 建 筑 抗 震 设 计规 范 GB 50011 3 建 筑 防 雷 设 计规 范 GB 50057 4 建 筑装饰装 修 工 程质量验 收 规 范 GB 50210 5 建 筑节能工 程 施工 质量验 收 规程 GB 50411 6 建 筑 玻璃 可 见 光 透 射 比、太 阳 光直接 透 射 比、太 阳 能 总 透 射 比、紫 外 线 透 射 比 及 有关 窗 玻璃 参 数 的 测 定 GB/T 2680 7 铝 合 金 建 筑 型 材 第 5部 分：氟碳喷涂 型 材 GB 5237.5 8 民 用 建 筑 电 气 设 计规 范 JGJ 16 9 建 筑 机 械使 用 安 全 技术规程 JGJ 33 10 施工 现场 临 时 用 电 安 全 技术规 范 JGJ 46 11 建 筑施工高 处 作业安 全 技术规 范 JGJ 80 12 建 筑 玻璃 应用 技术规程 JGJ 113 13 建 筑 遮阳 工 程技术规 范 JGJ 237 14 建 筑 用 遮阳 金 属百叶 帘 JG/T 251 15 建 筑 用 遮阳 天 篷 帘 JG/T 252 16 建 筑 用 曲臂 遮阳 篷 JG/T 253 17 建 筑 用 遮阳 软 卷 帘 JG/T 254 18 内 置 遮阳中 空 玻璃 制品 JG/T 255 19 建 筑 遮阳通 用 要求 JG/T 274 20 建 筑 遮阳产品 电 力 驱 动装 置 技术要求 JG/T 276 21 建 筑 遮阳产品 隔 热 性 能 试 验方 法 JG/T 281 22 卷 帘门窗 JG/T 302 23 建 筑 遮阳 热 舒 适、视觉 舒 适 性 能 检 测 方 法 JG/T 356 24 建 筑 用 铝 合 金 遮阳 板 JG/T XXX 25 北京市 居 住 建 筑节能设 计标准 DB11/891 17 北京市地方标准 建 筑 外遮阳 工 程 施工 及 验 收 规程 DB11/X XXX-201X 条文说明 24 制 订 说 明 建 筑 外遮阳 工 程 施工 及 验 收 规程（DB11/201），经 北京市质量技术监督局 和北京市 住房 和 城乡 建 设委员会 年 月 日 以 第 号公 告批 准发 布。本标准制订 过 程中，编制组 进 行了 广 泛 的 调 查 研究，总 结了 北京市建 筑 遮阳 工 程建 设 的 实践经 验，同 时 参 考 了 国内外 先 进 技术 法 规、技术标准，通 过科学研究 取 得 了 有关 重 要 技术 参 数。为 便 于 广 大设 计、施工、科研、学 校 等 单位 有关 人 员在 使 用 本标准 时 能 正 确 理解 和 执 行 条文 规定，建 筑 外遮阳 工 程 施工 及 验 收 规程编制组 按 章、节、条顺 序 编制 了 本标准的 条文说明，对 条文 规定的目的、依 据 以及 执行 中 需 注 意 的有关 事 项 进 行了 说明。但 是，本 条文说明 不 具 备与 标准 正文 同 等 的 法 律 效 力，仅 供 使 用 者 作 为 理解 和 把握 标准规定的 参 考。25 目 次 1 总则.26 2 术语、符号.277 3 基本规定.28 4 外遮阳产品.29 5 外遮阳构件.30 6 施工安装.31 6.1 一般 规定.31 6.2 遮阳 工 程 施工 准 备.31 6.3 安装.31 7 工程验收.32 7.1 一般 规定.32 7.2 主 控 项目.32 26 1 总则 1.0.1 建 筑 外遮阳是 重 要的 被 动节能 措 施。对 北京地 区 的 6层 板式 住 宅 进 行 模拟 计 算，假 设 室 外 温 度 2629 时 开 窗 通 风 降 温（10次/h换气 量），高 于 29 时 开 启 空 调，东 西 向 设 置活 动 外遮阳和 不 设 置 外遮阳，建 筑 冷 负 荷指 标由 3.12W/m2降 至 1.70W/m2，降 低 了 46%。由 此 可 见，外遮阳 设施 是 夏季空 调 节能 的 重 要 手 段。鉴 于 此，北京市 居 住 建 筑节能设 计标准 DB11/891-2012 强 制性规定 新 建 住 宅 东 西 向 外 窗 应 设 置活 动 外遮阳。与 此 同 时，随 着既 有建 筑节能 改造 和 绿色 建 筑 的发 展，大 量的 既 有建 筑 和 新 建公共建 筑 也 采 用 了 外遮阳 技术，建 筑 外遮阳 正 在 我 市 大范 围 推 广应用。为 了 使 我 市的外遮阳 工 程的 施工 与 验 收 做 到 技术 先 进、安 全 适用、经 济 合理、确保 质 量，并 与 北京市的 具 体 实 际 相 结合，必须 有标准 可 依。因 此 编制本标准，是 一 项 重 要 而 紧迫 的 任 务。27 2 术语、符号 2.0.4 外遮阳产品 与 外遮阳构件 在工 程 上各 环 节 的要求有 较 大 差 异，故 本标准 按 不 同 章 节 分 别 进 行了 规定，并作 出 了 具 体 的定 义。外遮阳产品主要包括遮阳 百叶 帘、硬卷 帘、软 卷 帘、天 篷 帘、曲臂 遮阳 篷 和内 置 遮阳中 空 玻璃 制品 等。2.0.5 外遮阳构件主要包括 固 定 或活 动 的 铝 合 金 遮阳 板、玻璃 遮阳 板或 其 他 材质的遮阳板。28 3 基本规定 3.0.2 为 了 保 证建 筑 外遮阳 设 计 与 建 筑工 程 设 计 同 步，避免 设 计方 简 单 套 用 传 统 的 透 明 围护 结 构 节 点 作 法 再 后加 外遮阳 设 计 带 来 的 种种 弊 端，需 明 确 建 筑 外遮阳 工 程 设 计 应 纳入 属 于建 筑节能工 程 设 计。建 筑 遮阳 与新 建建 筑 要 做 到“三 同”，即 同 步 设 计、同 步 施工、同 步 验 收，这 样 做 有利 于 保 证遮阳 装 置 与 建 筑 较 好 的 结合，保 证 工 程质量。在 北京市 居 住 建 筑节能设 计标准 DB11/891-2012将 该 条 作 为 强 制性 条文 处 理。三 个 同 步 要求建 筑 遮阳 工 程的 设 计、施工 与 质量 管理 都 要 与 建 筑 物 紧 密 结合，满足 建 筑 外 观 要求和建 筑 的 安 全、功 能、性 能 的要求。既 有建 筑 的建 筑 遮阳 工 程 也 要 同 样 要 充 分 考虑 建 筑 的外 观，并 满足 建 筑 的 安 全、功 能、性能 的要求。3.0.3 材 料 是 保 证建 筑 外遮阳 工 程质量和 安 全 的 物 质基 础。建 筑 外遮阳 工 程 涉 及 的材 料 按大 类 分为外遮阳产品和外遮阳构件。外遮阳产品 作 为 一 个 完 整 功 能单位 出厂后到 现场 直接 安装；外遮阳构件则是 在 主要材 料（如 铝 型 材、玻璃、电 机、连 接 传 动 系统等）进 场 后 先 进 行 现场 加 工 制 作，然 后 再 安装。为 确保 外遮阳 工 程的质量，做 到 安 全耐 久，所 用 各 类 材 料 必须 符 合 国 家、行业 现 行 有关标准的规定，尚 无 国 家、行业 标准的材 料 应 符 合设 计要求。3.0.4 在 建 筑 专 业 的外遮阳 设 计的基 础 上，应 根据外遮阳 自 身 的规 格 尺寸、构 造、安装 特点，考虑 附 着 墙 体 自 身 的构 造（墙 体 材 料、有 无 外 保 温、承重 体 系）、所 在墙 体 的 固 定 位置，
