建筑垃圾运输车辆标识、监控和密闭技术要求DB11／T 1077-2014.pdf

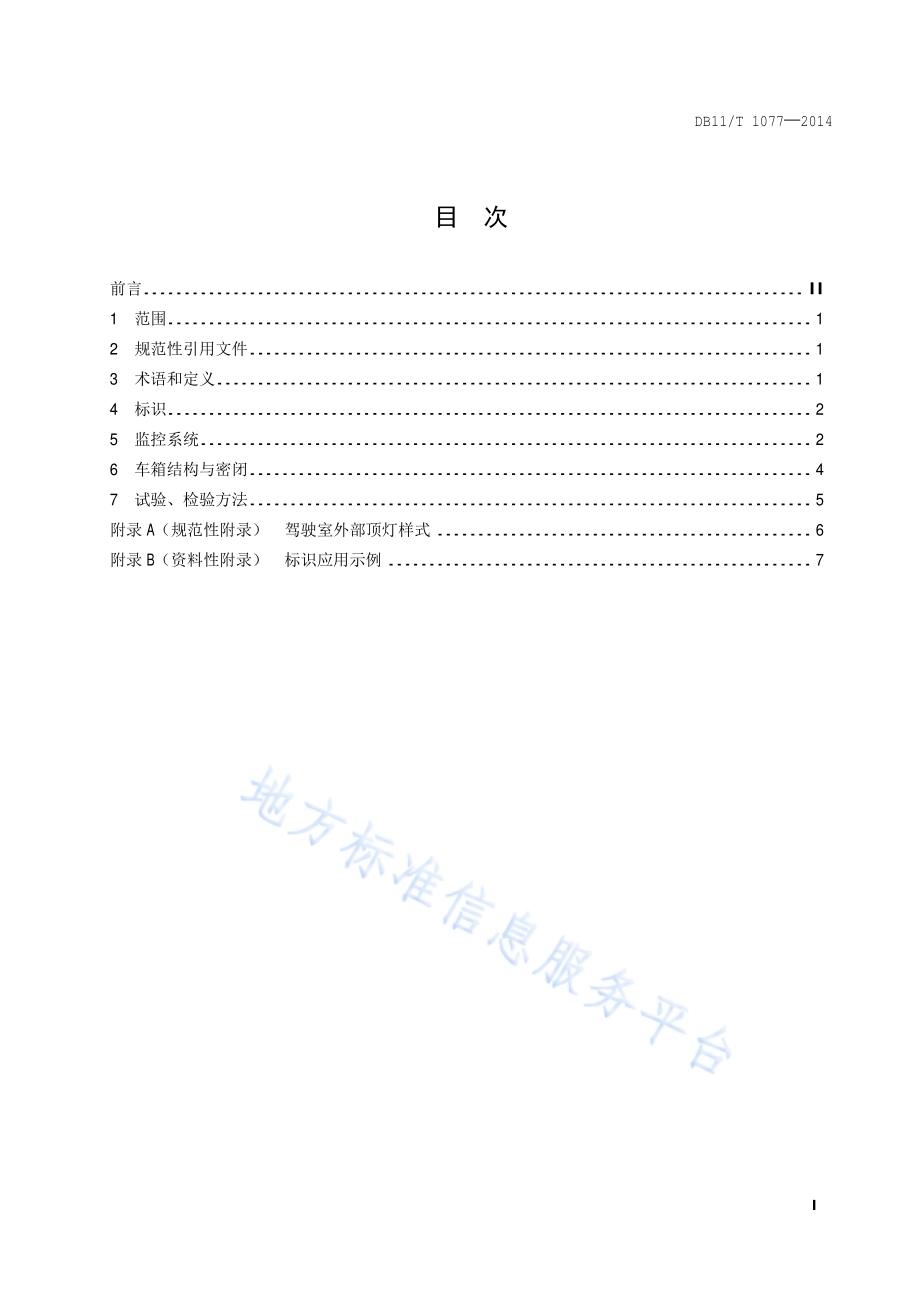

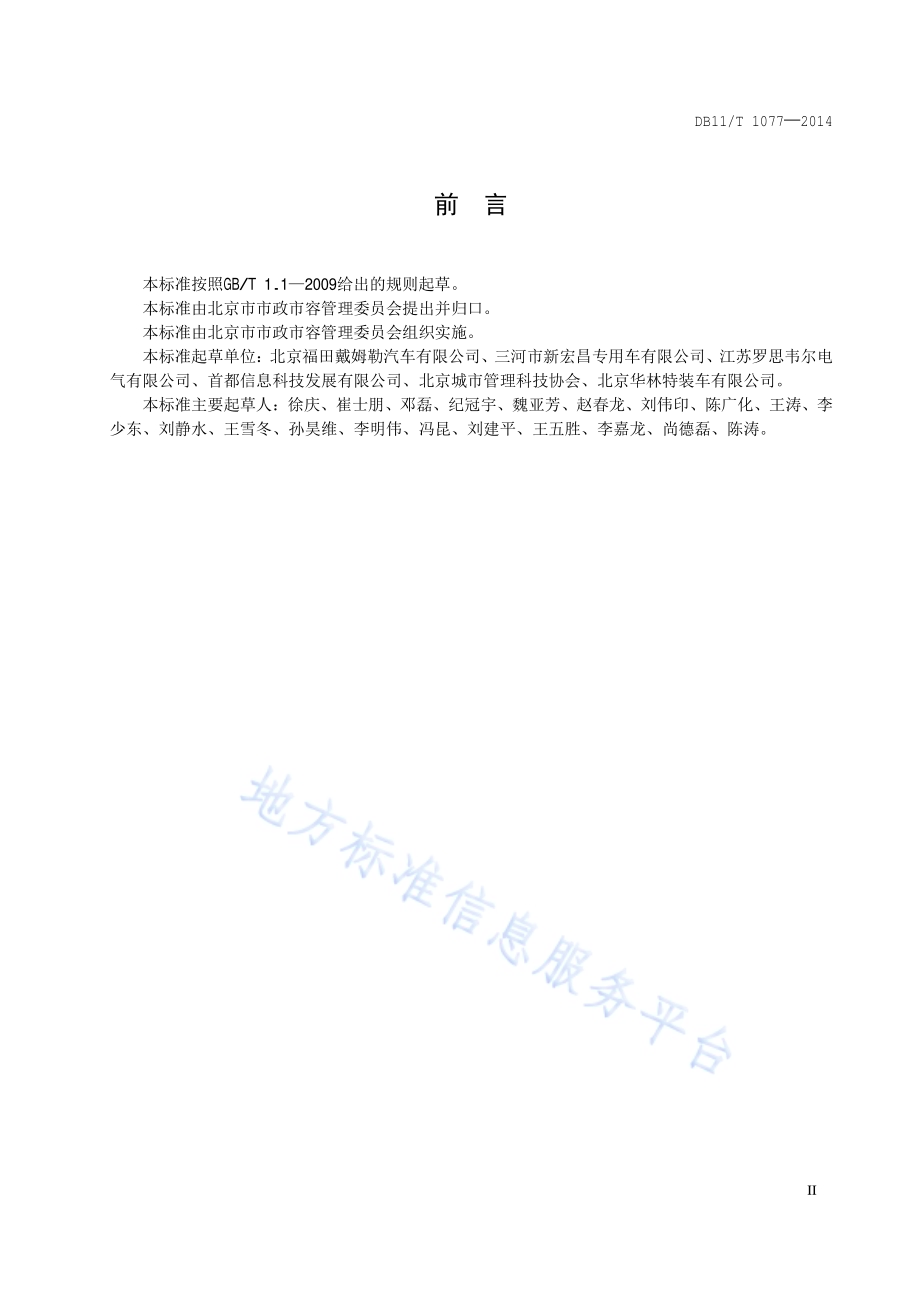

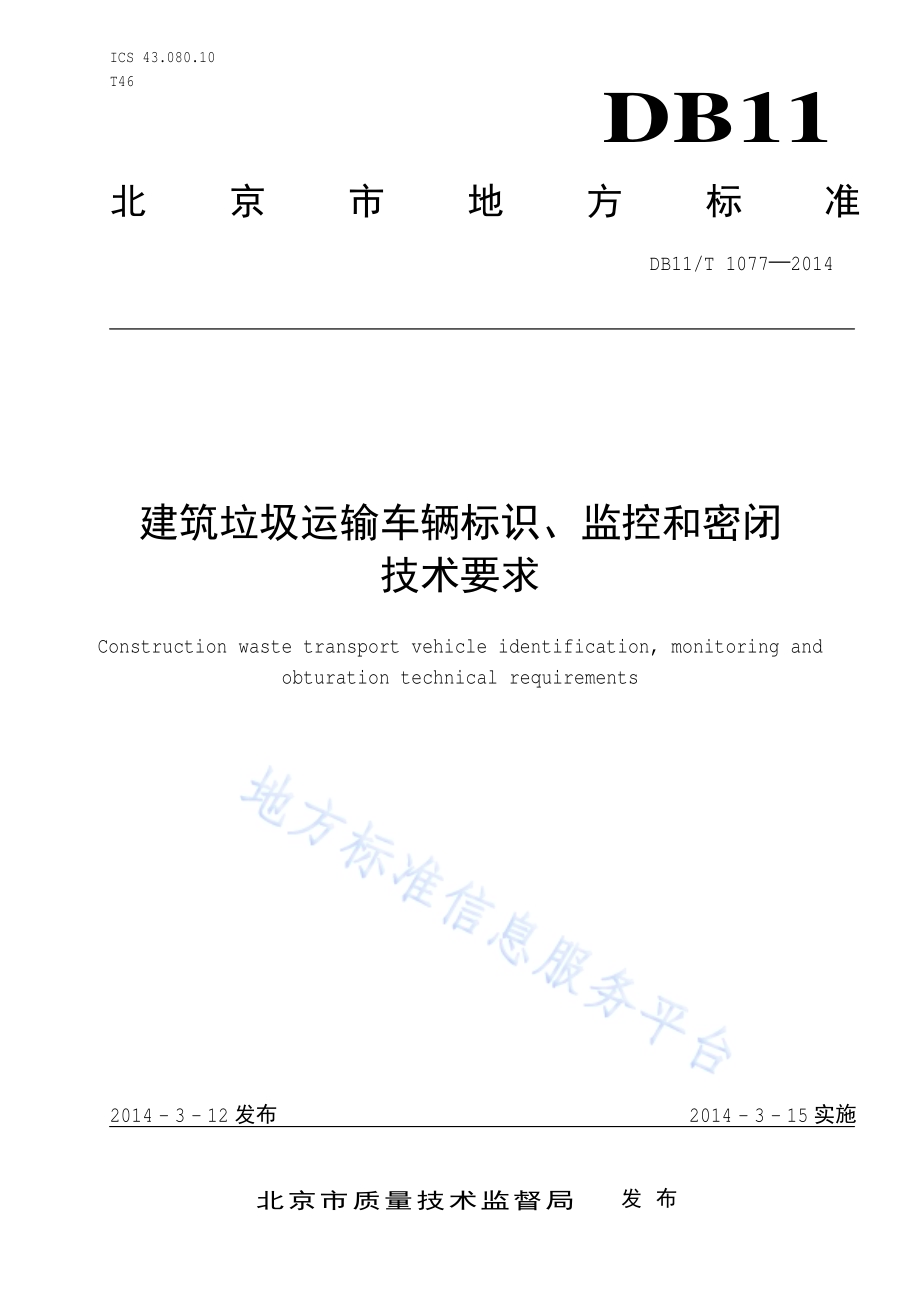

ICS 43.080.10 T46 DB11 北京市地方标准 DB11/T 1077 2014 建筑垃圾运输车辆标识、监控和密闭 技术要求 Construction waste transport vehicle identification,monitoring and obturation technical requirements 2014-3-12发布 2014-3-15实施 北京市质量技术监督局 发布 DB11/T 1077 2014 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 标识.2 5 监控系统.2 6 车箱结构与密闭.4 7 试验、检验方法.5 附录 A（规范性附录）驾驶室外部顶灯样式.6 附录 B（资料性附录）标识应用示例.7 DB11/T 1077 2014 II 前 言 本标准按照 GB/T 1.1 2009给出的规则起草。本标准由北京市市政市容管理委员会提出并归口。本标准由北京市市政市容管理委员会组织实施。本标准起草单位：北京福田戴姆勒汽车有限公司、三河 市 新宏昌专 用车有限公司、江苏罗思韦尔电 气 有限公司、首都信息科技发展 有限公司、北京 城 市管理 科技协 会、北京 华林特装 车有限公司。本标准 主要 起草 人：徐庆、崔士朋、邓磊、纪冠宇、魏亚芳、赵春龙、刘伟印、陈广化、王涛、李少东、刘静水、王雪冬、孙昊维、李明伟、冯昆、刘建平、王五胜、李嘉龙、尚德磊、陈涛。DB11/T 1077 2014 1 建筑垃圾运输车辆标识、监控和密闭技术要求 1 范围 本标准规定 了建筑垃圾运输 车 辆 标识、监控系统、车箱结构与密闭的 技 术 要求，以及 试验和检验方法。本标准 适 用 于运输建筑垃圾及土 方、砂石等货物 的 建筑垃圾运输 车 辆。2 规范性引用文件 下列 文件 对 于 本文件的应用 是必不可 少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最 新 版 本（包括所 有的 修改 单）适 用 于 本文件。GB/T 3181 漆膜颜色 标准 GB 7258 机动 车 运 行安全 技 术 条 件 BB/T 0037-2012 双面涂覆聚氯乙烯阻燃防 水 布 和 篷布 道路 运输 车 辆 卫星 定位系统北 斗兼 容车 载终端 技 术规范 交通 运输 部公 告 2013年第 21号 道路 运输 车 辆 卫星 定位系统北 斗兼 容车 载终端通讯 协 议 技 术规范 交通 运输 部公 告 2013年第 21号 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 建筑垃圾 construction and demolition waste 建 设 单位、施 工 单位 新建、改 建、扩 建、拆除各类 建筑物、构 筑物 和 城 市 道路、公 路 施 工 等以及 居 民 装 饰 装 修房屋过程中所产生 的 弃 土、弃 料 以及 其他废弃 物。3.2 建筑垃圾运输车辆 road transportation vehicle of construction waste 运输建筑垃圾 的 自卸 汽车。3.3 北斗兼容车载终端 BD compatible vehicle terminal 由 卫星 定位、无线通 信 传 输 和车 辆 状态 信息 采集 等 模块 组 成，可 提 供道路 运输 车 辆 实 时 位 置 和 状态等信息 的 装 置。DB11/T 1077 2014 2 3.4 线束断开 wire unconnected 北 斗兼 容车 载终端 与汽车 总线 连接 的 线 束、与监 测 车箱密闭、车箱 举升 等 状态 的部件 连接 的 线 束、与 卫星 信 号 接收天 线 连接 的 线 束 出 现 电 路不通 的 状态。4 标识 4.1 驾驶室外部顶灯，应 符合 以下要求：a)灯箱应 采 用 工程 塑 料 注 塑 成 型，表 面 光滑 平 整，具 有 锥度、弧度 及 倒角，不 应有 破损 及 其他 质量缺陷；b)灯箱样式 及 具体尺寸见 附录 A；c)灯箱 颜色 为白 色，色 泽均匀；d)灯箱 正 面 印 制均匀分 布 的“建筑垃圾运输”字 样，字体 采 用 黑体，字体 颜色 应 采 用 GB/T 3181规定的 R03大红 色，颜色 编 号 为：7.5R 3.9/14.8，字体 外 廓尺寸为 120mm 120mm；e)灯箱 内 采 用 白 色 LED光源；f)灯箱 固 定 牢固 可 靠。4.2 车 辆 后 箱 板 应 使 用 反光材 料 喷 涂 牌 号，大小为 车 牌字 号 的 2.5倍，采 用 白 色 黑体字。样式 参见 附录 B。4.3 除 应 符合 GB 7258要求 外，车 辆 驾驶室 两侧 车 门 应 喷 涂 运输 企业名称，字体 外 廓尺寸 不 大 于 车 身高度 的 10%，采 用 白 色 黑体字。样式 参见 附录 B。4.4 车 身 及 车箱 颜色 应 采 用 GB/T 3181规定的 G01苹果绿，颜色 编 号 为：0.6G 7.6/3.5，参见 附录 B。5 监控系统 5.1 一般要求 5.1.1 监控系统由北 斗兼 容车 载终端 及 监 测 车箱密闭、车箱 举升 等 状态 的部件组 成。5.1.2 北 斗兼 容车 载终端 应 符合 道路 运输 车 辆 卫星 定位系统北 斗兼 容车 载终端 技 术规范 中 规定的要求。5.1.3 北 斗兼 容车 载终端 的 通讯 协 议 应 符合 道路 运输 车 辆 卫星 定位系统北 斗兼 容车 载终端通讯 协 议技 术规范 中 规定的 要求。5.2 北斗兼容车载终端 5.2.1 功能 应 具备 车 辆 位 置、车箱密闭 状态 与车箱 举升 状态 汇报、车 辆 报警、接收 SMS短 信 和限 制 车 速 等 功能。5.2.2 位置汇报 应 符合 道路 运输 车 辆 卫星 定位系统北 斗兼 容车 载终端通讯 协 议 技 术规范 中 8.18要求。5.2.3 车箱密闭状态与车箱举升状态汇报 DB11/T 1077 2014 3 5.2.3.1 占 用 道路 运输 车 辆 卫星 定位系统北 斗兼 容车 载终端通讯 协 议 技 术规范 表 31中 的 29、30车 辆信 号状态 位，定义 见表 1。表 1 状态位定义 位 定义 29 0：密闭 装 置 闭 合；1：密闭 装 置 开启 30 0：车箱 未举升；1：车箱 举升 5.2.3.2 当 车箱 举升角度超 过 15 时，应 在 10秒之内 将 举升 信息 上 传。5.2.3.3 车箱密闭 装 置 闭 合、开启后，应 在 10秒之内 将 闭 合、开启 信息 上 传。5.2.4 车辆报警 5.2.4.1 车 辆 未 按 指 定 路线行 驶 报警 信息 数据格 式应 符合 道路 运输 车 辆 卫星 定位系统北 斗兼 容车 载终端通讯 协 议 技 术规范 表 24中 进 出 路线 报警 的 要求。5.2.4.2 线 束 断 开，车 辆 行 驶 中 车箱密闭 装 置 未 闭 合，车 辆 未 按 指 定 区域倾 倒 垃圾 的 报警 信息 占 用 道路 运输 车 辆 卫星 定位系统北 斗兼 容车 载终端通讯 协 议 技 术规范 表 24中 的 15-17报警 标 志 位，定义 见 表 2。表 2 报警标志位定义 位 定义 处 理 说 明 15 1：线 束 断 开 标 志 维 持至 报警 条 件 解 除 16 1：行 驶 中 车箱密闭 装 置 未 闭 合 标 志 维 持至 报警 条 件 解 除 17 1：未 按 指 定 区域倾 倒 标 志 维 持至 报警 条 件 解 除 5.2.4.3 区域属 性 占 用 道路 运输 车 辆 卫星 定位系统北 斗兼 容车 载终端通讯 协 议 技 术规范 表 58 中 的 12、13区域 的 区域属 性位，定义 见表 3。表 3 区域的区域属性定义 位 标 志 12-13 00：无 定义；01：该区域禁止倾 倒；10：该区域允许倾 倒；11：无 意 义 5.2.4.4 车 辆 工 作异常 北 斗兼 容车 载终端 参 数项 设置 的 数据格 式应 符合 道路 运输 车 辆 卫星 定位系统 北 斗兼 容车 载终端通讯 协 议 技 术规范 表 11 中 的定义，并 占 用 表 12中 参 数 ID 0 xF001。数据 类 型、描述 及要求 见表 4。车 辆 工 作异常 报警 控 制 位定义 见表 5。表 4 报警参数定义及说明 DB11/T 1077 2014 4 参 数 ID 数据 类 型 描述 及要求 0 xF001 BYTE 车 辆 工 作异常 报警 设置 表 5 车辆工作异常报警控制位定义 位 定义 0 0：行 驶 中 车箱密闭 装 置 未 闭 合启 动 本 地 报警；1：行 驶 中 车箱密闭 装 置 未 闭 合 不 启 动 本 地 报警 1 0：未 按 指 定 路线行 驶 启 动 本 地 报警；1：未 按 指 定 路线行 驶 不 启 动 本 地 报警 2 0：未 按 指 定 区域倾 倒启 动 本 地 报警；1：未 按 指 定 区域倾 倒 不 启 动 本 地 报警 3 0：线 束 断 开启 动 本 地 报警；1：线 束 断 开 不 启 动 本 地 报警 4 0：行 驶 中 车箱密闭 装 置 未 闭 合启 动 管理 平 台 报警；1：行 驶 中 车箱密闭 装 置 未 闭 合 不 启 动 管理 平 台 报警 5 0：未 按 指 定 路线行 驶 启 动 管理 平 台 报警；1：未 按 指 定 路线行 驶 不 启 动 管理 平 台 报警 6 0：未 按 指 定 地点倾 倒启 动 管理 平 台 报警；1：未 按 指 定 地点倾 倒 不 启 动 管理 平 台 报警 7 0：线 束 断 开启 动 管理 平 台 报警；1：线 束 断 开 不 启 动 管理 平 台 报警 5.2.5 接收 SMS短 信 5.2.5.1 应 支持 接收 管理 平 台 发 出的 数 字 签 名 SMS短 信。5.2.5.2 应 通过 预存 的密 钥 验 证 SMS短 信 的 数 字 签 名，验 证 通过 后，立刻保存 并 启 用 SMS短 信 中 的管 理 平 台地址、协 议类 型、端 口 等 参 数。5.2.5.3 数 字 签 名 密 钥长 度为 100字 节。5.2.6 限 制车 速 车箱密闭 装 置 未 闭 合 或 北 斗兼 容车 载终端 与车 辆 连接 线 束 断 开 时，车 载终端 能在 车 辆 起 步 时 限 制 行驶 速度，宜 不 超 过 30km/h。6 车箱 结构 与密闭 6.1 车箱 主 体 不 宜 采 用外 表 面 易残留 建筑垃圾 的外 露加强筋 结构，内表 面 平 顺 光滑。6.2 车箱 底 部应密 封，漏 水 量 不 应 大 于 0.5L/min。6.3 车箱顶部应 安 装 密闭 装 置，宜 采 用 纵向 开 闭 柔 性结构 篷布覆 盖 密闭 装 置，并应 满足如 下要求：a)应 满足 车 辆 原 有的 安全 性 能、使 用性 能 和 功能 要求；b)闭 合 状态时，密闭 装 置 距离 车箱的 间隙 不 大 于 30mm。三 轴 及以 上 车 型 的车箱密闭 装 置 高度 不 超 过600mm，如 采 用 推拉 方式，其中 与车箱 连接固 定的 零 部件 高度 不 超 过 300mm；c)开 闭 自 如，平 稳 无 冲击。在-25 50，相 对 湿 度 95%（25 时）环境 条 件 下，应 能正 常 工 作；d)打 开 时 间 不 大 于 35s。闭 合 时 间 不 大 于 35s；e)应有 良好 的密 封 性，当 承 载 车 辆 直 线行 驶、转弯、紧急 制 动 或 行 经颠 簸 路面时，不 得遗撒、扬尘；f)篷布 物 理 机 械 性 能 应 符合 BB/T 0037-2012表 2中 F类 和 表 3中 F类 的 要求，宜 采 用 银灰 色。7 试验、检验 方 法 DB11/T 1077 2014 5 7.1 北 斗兼 容车 载终端 试验方法 见表 6。表 6 北斗兼容车载终端 试验 方 法 试验 项 目 试验方法 要求 位 置 汇报 a)将 车 辆 的 信息 录 入到 管理 平 台 和北 斗兼 容车 载终端中；b)在 规定 路线行 驶 3km；c)关 闭车箱密闭 装 置 后，行 驶 2min；d)偏 离 规定 线路行 驶 1km；e)停 车 举升 车箱 1次。5.2.2条 车 辆 报警 a)开启 车箱密闭 装 置，车 速 达 6km/h以 上，监 听 报警 声音，联 系管理 平 台 确认 是 否 收 到 报警 信息；b)车 辆 驶出规定 路线，监 听 报警 声音，联 系管理 平 台 确认 是 否 收 到 报警 信息；c)在 试验 设 定的 禁 卸 区域 举升 车箱，监 听 报警 声音，联 系管 理 平 台 确认 是 否 收 到 报警 信息；d)断 开 主 机线 束后，联 系管理 平 台 确认 是 否 收 到 报警 信息。5.2.4条 接收 SMS短 信 平 台向 北 斗兼 容 终端 发 送 SMS短 信，10min后 联 系管理 平 台 确认 是 否 收 到 该 终端 汇报 信息。5.2.5条 限 制 车 速 a)开启 车箱密 封 装 置 后，启 动 车 辆 并 加 速 行 驶，查看 车 速表；b)断 开 北 斗兼 容车 载终端 与车 辆 连接 线 束，启 动 车 辆 并 加 速 行 驶，查看 车 速表。5.2.6条 7.2 车箱 底 部密 封 性 能 采 用 清 水 试验：在 车 辆水平静 止 状态 下，向 车箱 内 注 水 至 深 100mm，静 置 10min，检 测 漏 水 量，应 符合 第 6.2条 要求。7.3 用 钢卷 尺测量 顶灯灯箱，外 廓尺寸；用 目 测 法检 测 顶灯灯箱、车 身 颜色、车 身 标识，应 符合 第 4章 要求。7.4 用 直 板尺 检 测 密闭 装 置 本 身尺寸，密闭 装 置 距离 车箱的 最 大 间隙，应 符合 第 6.3条 要求。7.5 用 秒表测量 车箱密闭 装 置 的 完 全 开启 时 间 和 完 全 关 闭 时 间，应 符合 第 6.3条 要求。7.6 实车 操 作，目 测 检 测 车箱 遗撒、扬尘，应 符合 第 6.3条 要求。7.7 篷布 材 料 相 关 物 理性 能 检验按 BB/T 0037-2012中第 5章 规定的 要求 执 行。DB11/T 1077 2014 6 A A 附 录 A（规范性 附录）驾驶室外部顶灯样式 A.1 驾驶室外部顶灯样式 及 尺寸 图 A.1顶灯样式 及 尺寸 B DB11/T 1077 2014 7 B C 附 录 B（资料 性 附录）标识 应 用 示例 B.1 标识 应 用 示例 DB11/T 1077 2014 8 图 B.1标识 应 用 示例 _
