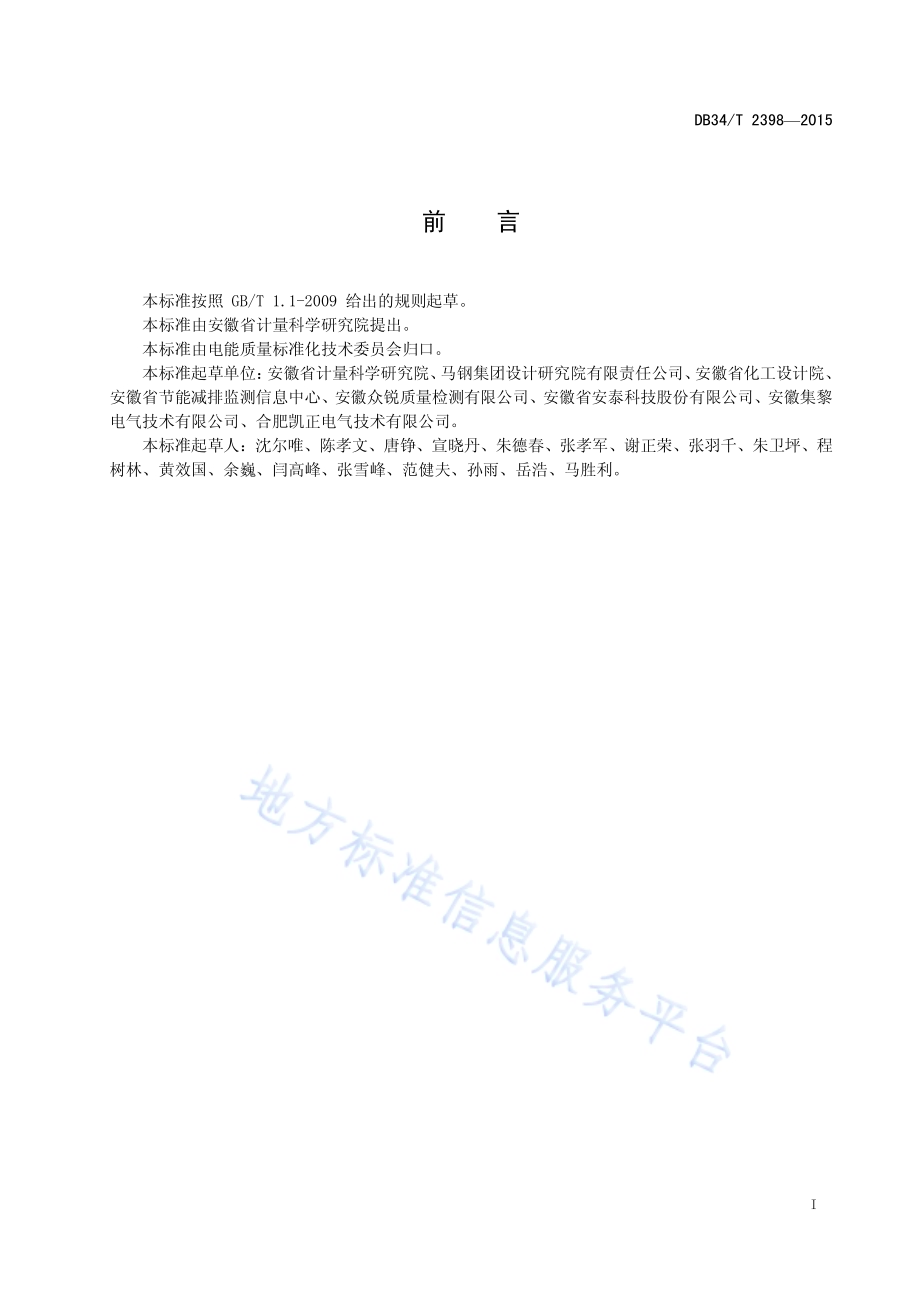

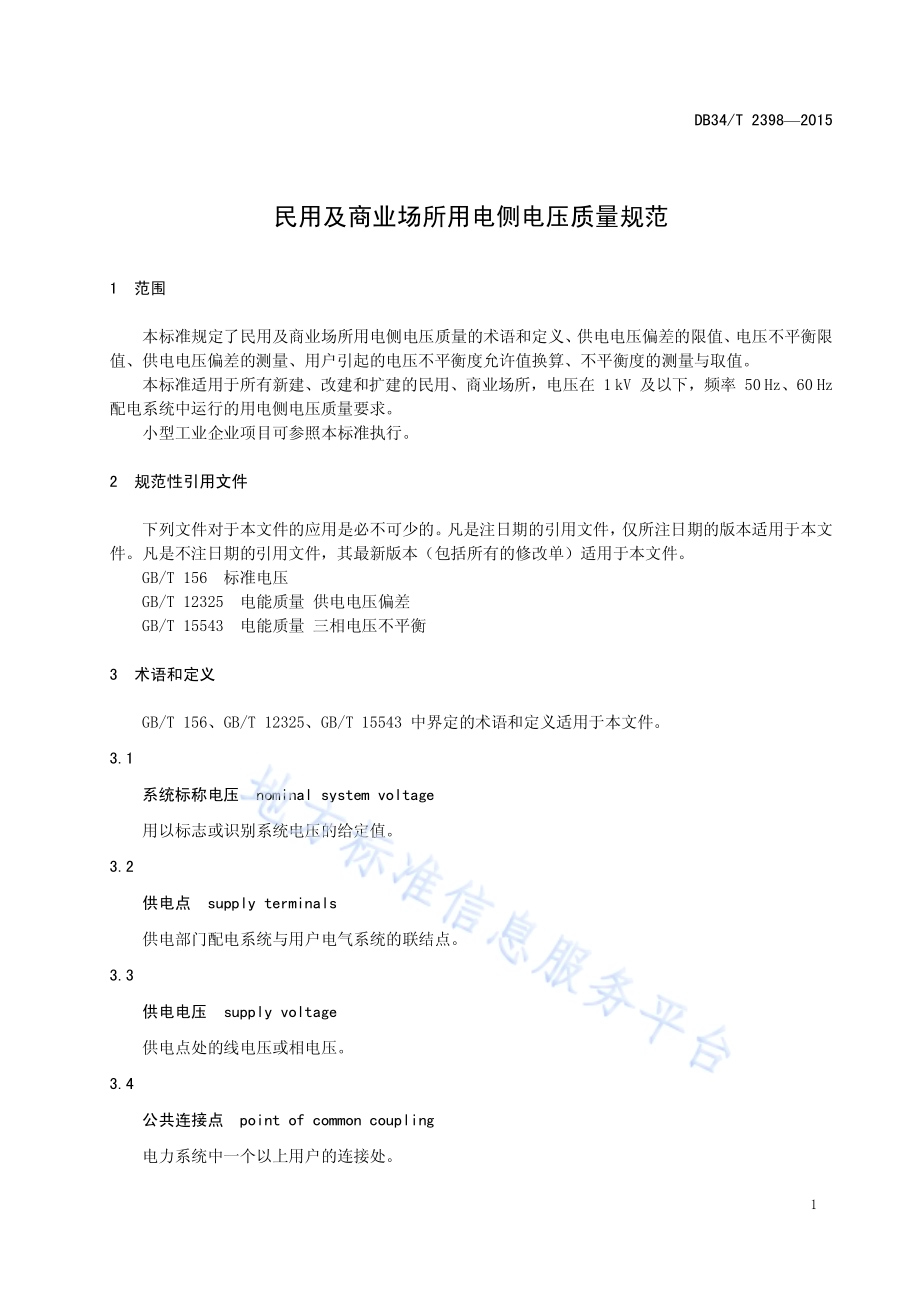

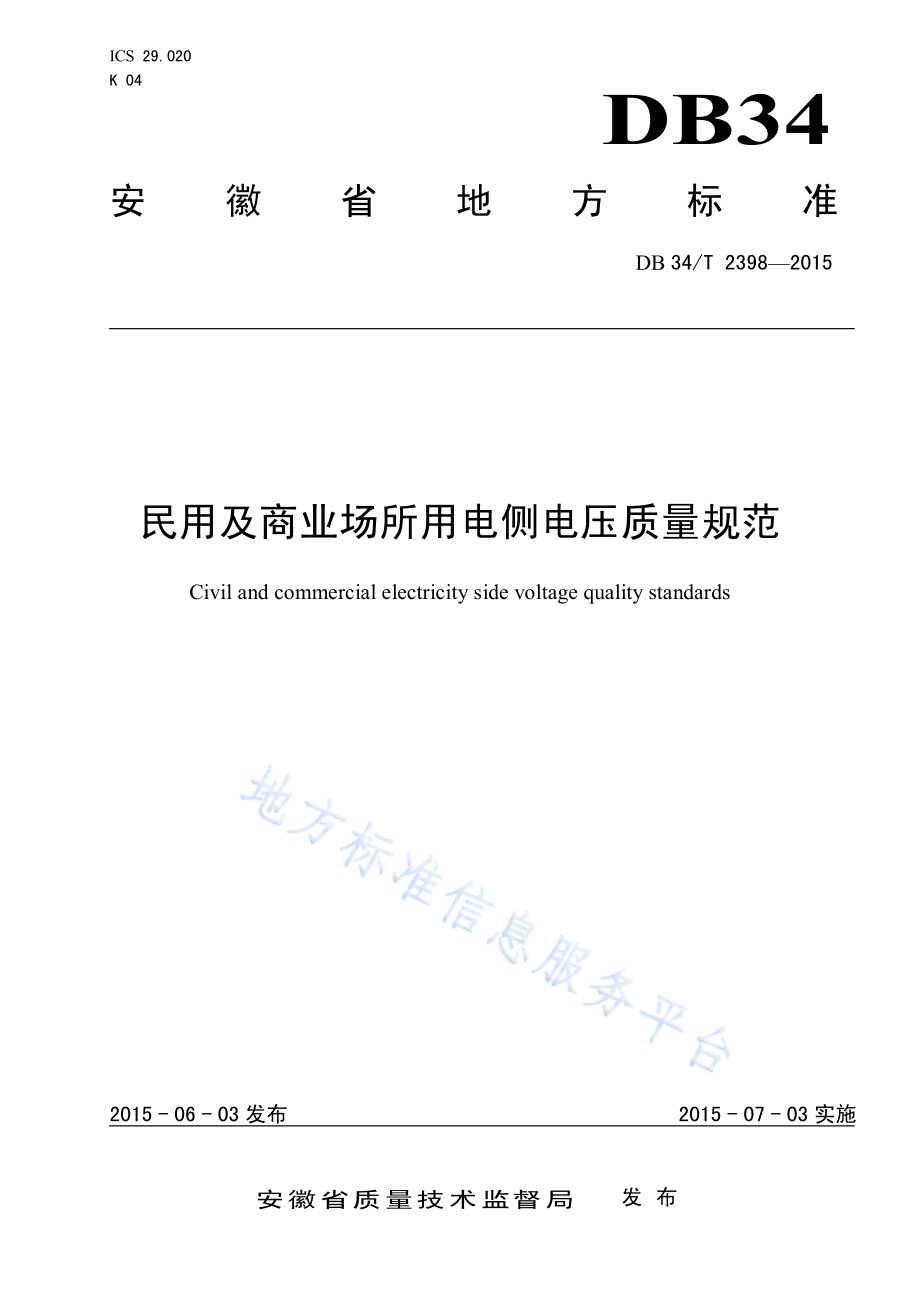

ICS 29.020 K 04 DB34 安 徽 省 地 方 标 准 DB 34/T 23982015 民用及商业场所用电侧电压质量规范 Civil and commercial electricity side voltage quality standards 文稿版次选择 2015-06-03 发布 2015-07-03 实施安徽省质量技术监督局 发 布 DB34/T 23982015 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省计量科学研究院提出。本标准由电能质量标准化技术委员会归口。本标准起草单位：安徽省计量科学研究院、马钢集团设计研究院有限责任公司、安徽省化工设计院、安徽省节能减排监测信息中心、安徽众锐质量检测有限公司、安徽省安泰科技股份有限公司、安徽集黎电气技术有限公司、合肥凯正电气技术有限公司。本标准起草人：沈尔唯、陈孝文、唐铮、宣晓丹、朱德春、张孝军、谢正荣、张羽千、朱卫坪、程树林、黄效国、余巍、闫高峰、张雪峰、范健夫、孙雨、岳浩、马胜利。DB34/T 23982015 1 民用及商业场所用电侧电压质量规范 1 范围 本标准规定了民用及商业场所用电侧电压质量的术语和定义、供电电压偏差的限值、电压不平衡限值、供电电压偏差的测量、用户引起的电压不平衡度允许值换算、不平衡度的测量与取值。本标准适用于所有新建、改建和扩建的民用、商业场所，电压在 1 kV 及以下，频率 50 Hz、60 Hz配电系统中运行的用电侧电压质量要求。小型工业企业项目可参照本标准执行。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 156 标准电压 GB/T 12325 电能质量 供电电压偏差 GB/T 15543 电能质量 三相电压不平衡 3 术语和定义 GB/T 156、GB/T 12325、GB/T 15543 中界定的术语和定义适用于本文件。3.1 系统标称电压 nominal system voltage 用以标志或识别系统电压的给定值。3.2 供电点 supply terminals 供电部门配电系统与用户电气系统的联结点。3.3 供电电压 supply voltage 供电点处的线电压或相电压。3.4 公共连接点 point of common coupling 电力系统中一个以上用户的连接处。DB34/T 23982015 2 3.5 电压偏差 voltage deviation 实际运行电压对系统标称电压的偏差相对值，以百分数表示。3.6 电压不平衡 voltage unbalance 三相电压在幅值上不同或相位差不是 120，或兼而有之。3.7 不平衡度 unbalance factor 指三相电力系统中三相不平衡的程度，用电压、电流负序基波分量或零序基波分量、正序基波分量的方均根值百分比表示。3.8 正序分量 positive-sequence component 将不平衡的三相系统的电量按对称分量法分解后其正序对称系统中的分量。3.9 负序分量 negative-sequence component 将不平衡的三相系统的电量按对称分量法分解后其负序对称系统中的分量。3.10 零序分量 zero-sequence component 将不平衡的三相系统的电量按对称分量法分解后其零序对称系统中的分量。3.11 瞬时 instantaneous 用于量化短时间变化持续时间的修饰词，其时间范围为工频 0.5 周波30 周波。3.12 暂时 momentary 用于量化短时间变化持续时间的修饰词，其时间范围为工频 30 周波3 s。3.13 短时 temporary 用于量化短时间变化持续时间的修饰词，其时间范围为工频 3 s1 min。4 供电电压偏差的限值 DB34/T 23982015 3 4.1 系统配电端供电电压偏差限值 正常供电情况下，系统配电端供电电压偏差宜符合下列要求：220V 单相供电电压偏差为标称电压的 5；1 kV 及以下三相供电电压偏差为标称电压的 3。4.2 用电设备端子处电压偏差限值 正常运行情况下，用电设备端子处电压偏差允许值宜符合下列要求：电动机为 5额定电压；照明：在一般工作场所为 5额定电压；对于远离变电所的一般工作场所，难以满足上述要求时，可为+5-7额定电压；应急照明、道路照明和警卫照明等为+5-7额定电压；精密仪器、仪表、实验设备、医疗设备、数控设备、数据中心等用电场所为 3额定电压；其它用电设备当无特殊规定时为 5额定电压。5 电压不平衡度限值 5.1 电力系统公共连接点电压不平衡度限值 电网正常运行时，负序电压不平衡度不超过 2.0，短时不得超过 4.0。低压系统零序电压限值暂不作规定，但各相电压必须满足 GB/T 12325 的要求。5.2 用户引起的负序电压不平衡度允许值 正常供电情况下，接于公共连接点的每个用户引起该点负序电压不平衡度允许值一般为 1.0，短时不超过 2.0。根据连接点的负荷状况以及邻近发电机、继电保护和自动装置安全运行要求，该允许值可作适当变动，但必须满足 5.1 的规定。6 供电电压偏差的测量 6.1 测量仪器 6.1.1 测量仪器的性能分类 测量仪器性能分两类，分别定义如下：A级性能用于需要精确测量的场合，例如合同的仲裁、解决争议等。B级性能用于不需要精确测量的场合，例如调查统计、排除故障等。应该根据具体场合来选择测量仪器性能的级别。6.1.2 测量仪器的准确度要求 A 级性能电压监测仪的测量误差不应超过 0.2；B 级性能电压监测仪的测量误差不应超过 0.5。6.2 供电电压偏差的测量方法 DB34/T 23982015 4 获得电压有效值的基本测量时间窗口应为 10 周波，并且每个测量时间窗口应该与紧邻的测量时间窗口接近而不重叠，连续测量并计算电压有效值的平均值，最终计算获得供电电压偏差值，见计算公式（1）。%100-%系统标称电压系统标称电压 电压测量值）电压偏差（.(1)注1：A 级性能电压监测仪，可以根据具体情况选择 4 个不同类型的时间长度计算供电电压偏差：3 s、1 min、10 min、2 h。注2：B 级性能电压监测仪，应该标明测量时间窗口、计算供电电压偏差的时间长度。时间长度推荐采用 1 min 或10 min。7 用户引起的电压不平衡度允许值换算 7.1 负序电压不平衡度允许值一般可根据连接点的正常最小短路容量换算为相应的负序电流值作为分析或测算依据，邻近大型旋转电机的用户其负序电流值换算时应考虑旋转电机的负序阻抗。7.2 不平衡度允许值的换算应按附录A 进行。8 不平衡度的测量与取值 8.1 测量条件 测量应在电力系统正常运行的最小方式（或较小方式）下，不平衡负荷处于正常、连续工作状态下进行，不平衡负荷的最大工作周期应包含在内。8.2 测量时间 对于电力系统的公共连接点，测量持续时间取一周（168 h），每个不平衡度的测量间隔可为 1 min的整数倍；对于波动负荷，按 8.1 规定，可取正常工作日 24 h 持续测量，每个不平衡度的测量间隔为 1 min。8.3 测量取值 对于电力系统的公共连接点，供电电压负序不平衡度测量值的 10 min 方均根值的 95概率大值应不大于 2，所有测量值中的最大值不大于 4。对日波动不平衡负荷，供电电压负序不平衡度测量值的 1 min 方均根值的 95概率大值应不大于 2，所有测量值中的最大值不大于 4。对于日波动不平衡负荷也可以时间取值：日累计大于 2的时间不超过 72 min，且每 30 min 中大于 2的时间不超过 5 min。8.4 测量仪器 不平衡度测量仪器应满足本标准的测量要求，记录周期为 3 s，按方均根取值。电压输入信号基波分量的每次测量取 10 个周波。对于离散采样的测量仪器宜按公式（2）计算。mmkk12=.(2)DB34/T 23982015 5 式中：k 在 3 s 内第 k 次测得的不平衡度；m 在 3 s 内均匀间隔取值次数（m 6）。注：对于特殊情况由供用电双方另行商定。8.5 仪器的不平衡度测量误差 8.5.1 电压不平衡度的测量误差应满足公式（3）规定。|U UN|0.2.(3)式中：UN 电压不平衡度实际值；U 电压不平衡度的仪器测量值实际值。8.5.2 电流不平衡度的测量误差应满足公式（4）规定。|I IN|1.(4)式中：IN 电流不平衡度实际值；I 电流不平衡度的仪器测量值实际值。DB34/T 23982015 6 A A 附 录 A（规范性附录）不平衡度的计算 A.1 电压不平衡度的表达式%100 UU=12U2%100 UU=10U0 式中：u2 电压负序不平衡度；u0 电压零序不平衡度；U1 三相电压的正序分量方均根值，单位为伏（V）；U2 三相电压的负序分量方均根值，单位为伏（V）；U0 三相电压的零序分量方均根值，单位为伏（V）。A.2 电流不平衡度的表达式%100 II=12I2%100 II=10I0 式中：I2 电流负序不平衡度；I0 电流零序不平衡度；I1 三相电压的正序分量方均根值，单位为伏（A）；I2 三相电压的负序分量方均根值，单位为伏（A）；I0 三相电压的零序分量方均根值，单位为伏（A）。A.3 不平衡度的准确计算式 A.3.1 在三相系统中，通过测量获得三相电量的幅值和相位后应用对称分量法分别求出正序分量、负序分量和零序分量，由公式(A.1)或(A.2)求出不平衡度。A.3.2 在没有零序分量的三相系统中，当已知三相量 a、b、c 时也可以用公式(A.3)求负序不平衡度：（A.1）（A.2）DB34/T 23982015 7 2=%1006 3 16 3 1 LL 式中：L=（a4+b4+c4）/(a2+b2+c2)2 A.4 不平衡度的近似计算式 A.4.1 设公共连接点的正序阻抗与负序阻抗相等，则负序电压不平衡度见公式（A.4）。U2=%10032 LkU IS 式中：I2 负序电流值，单位为安(A)；Sk 公共连接点的三相短路容量，单位为伏安（VA）；UL 线电压，单位为伏（V）。A.4.2 相间单相负荷引起的负序电压不平衡度按公式（A.5）近似计算。U2%100 kLSS 式中：SL 单相负荷容量，单位为伏安(VA)。_（A.3）（A.4）（A.5）
