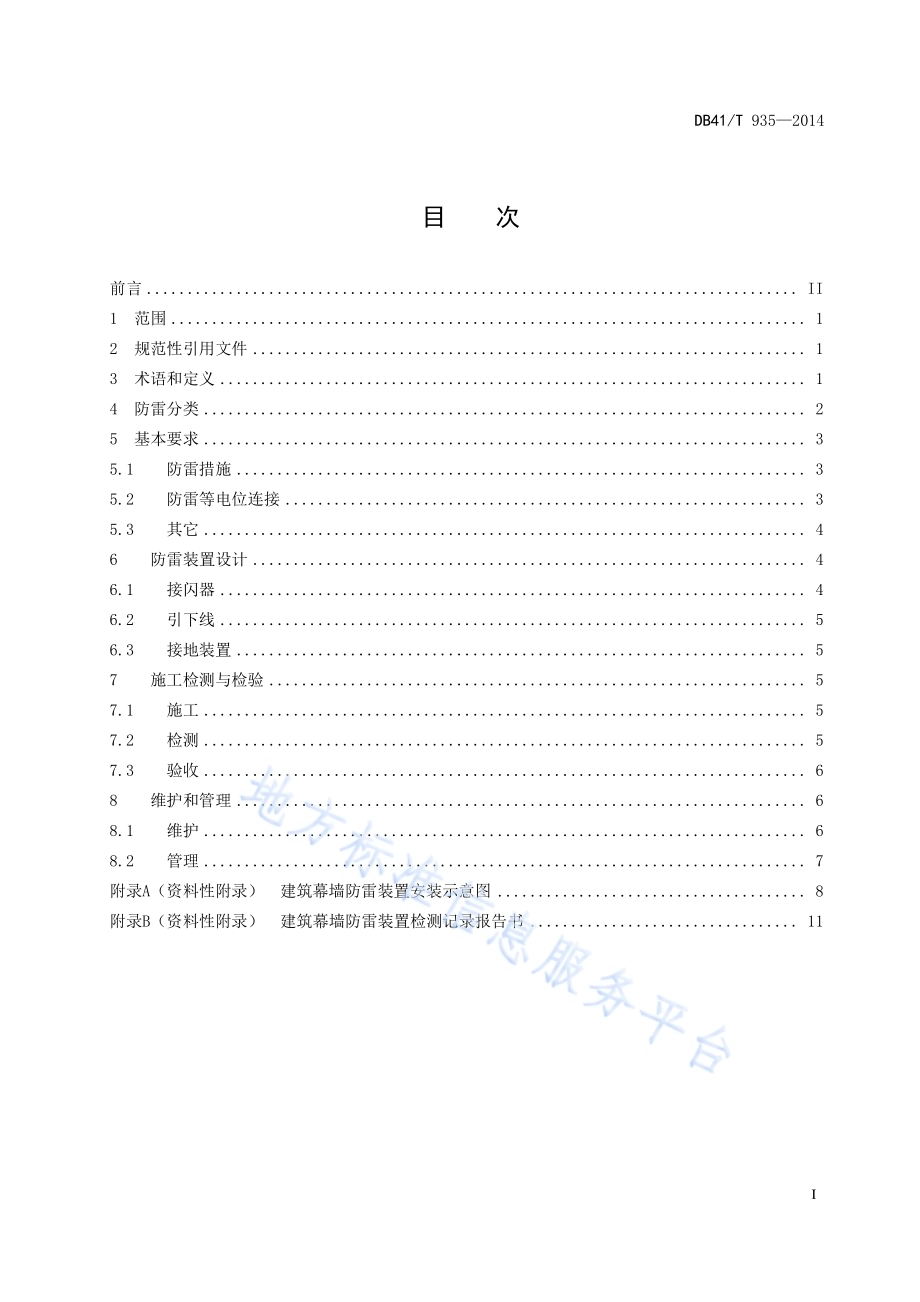

DB41 河南省地方标准 DB41/T 9352014 建筑幕墙 防雷技术 规范 2014-06-30 发布 2014-08-30 实施 河南省质量技术监督局 发布 DB41/T 9352014 I 目 次 前言.II1 范围.1 2 规范性 引用 文件.1 3 术语和 定义.1 4 防雷分 类.2 5 基本要 求.3 5.1 防雷措 施.3 5.2 防雷等 电位 连接.3 5.3 其它.4 6 防雷 装置 设计.4 6.1 接闪器.4 6.2 引下线.5 6.3 接地装 置.5 7 施工 检测 与检 验.5 7.1 施工.5 7.2 检测.5 7.3 验收.6 8 维护 和管 理.6 8.1 维护.6 8.2 管理.7 附录A（资 料性 附录）建筑幕墙 防雷 装置 安装 示意 图.8 附录B（资 料性 附录）建 筑幕墙 防雷 装置 检测 记录 报告书.11 DB41/T 9352014 II 前 言 本标准 按照 GB/T 1.1-2009 给出 的规 则起 草。本标准 由河 南省 气象 局提 出。本标准 由河 南省 气象 标准 化技术 委员 会归 口。本标准 起草 单位：河 南省 防雷中 心、河南 津大 幕墙 有限公 司、信阳 市气 象局、郑州 德威 置业 有 限 公司、郑州市 气象 局。本标准 主要 起草 人：苗连 杰、黄 兰兰、蔡 金涛、夏 金斌、田金 华。本标准 参加 起草 人：李建 东、苗青、程丽 丹、夏巍、王慧 中、吴来 彬。DB41/T 9352014 1 建 筑幕墙 防雷技术 规范 1 范围 本标准 规定 了建 筑幕墙 防 雷分类、基 本要 求、防雷 装置设 计、施工 检测 与验 收、维 护与 管理。本标准适用 于构件 式 建筑幕 墙。单元 式幕墙、点支式 玻璃幕墙 或采用 金属结构 不同面板 材料的 建筑幕墙 宜参照执 行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡是注 日期的 引用 文件，仅所注 日期的 版本 适用 于本文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 21086-2007 建筑 幕墙 GB/T 21431-2008 建筑 物防雷装 置检 测技 术规 范 GB 50205-2001 钢结构 工程施工 质量 验收 规范 GB 50057-2010 建筑物 防雷设计 规范 GB 50601-2010 建筑物 防雷工程 施工 与质 量验 收规 范 JGJ/T 139-2001 玻 璃幕 墙工程 质量 检验 标准 3 术语和 定义 GB/T 21086-2007 和GB 50057-2010界 定的术 语和定 义适用本 文件。为了 便于 使用，以 下重 复列 出GB/T 21086-2007 和GB 50057-2010中 的一 些术 语和 定义。3.1 建筑幕 墙 curtain wall for building 由面板 与支 承结 构体 系（支承装 置与 支承 结构）组成的、可相 对主 休结 构有 一定位 移能 力或 自身有一定变 形能 力、不承 担主 体结构 所爱 作用 的建 筑外 围护墙。GB/T 21086-2007，定义3.1 3.2 构件式 建筑 幕墙 stick built curtain wall 现场在 主体 结构 上安 装立 柱、横 梁和 各种 面板 的建 筑幕墙。GB/T 21086-2007，定义3.2 3.3 单元式 幕墙 unitized curtain wall 由各种墙面 板与支 承框架在 工厂制成 完整的 幕墙结构 基本单位，直接 安装在主 体结构上 的建筑 幕墙。GB/T 21086-2007，定义3.3 3.4 点支承 玻璃 幕墙 point supported glass curtain wall DB41/T 9352014 2 由玻璃 面板、点 支承 装置 和支承 结构 成的 建筑 幕墙。GB/T 21086-2007，定义3.9 3.5 防雷网 格 Lightning protection grid 拦截雷 闪并 传导 雷电 流的 网状钢 筋或 金属 构件。3.6 幕墙防 雷网 格 Curtain wall lightning protection grid 幕墙网 状金 属骨 架或 构件。3.7 防雷装 置 lightning protection system 用于减 少闪 击击 于建（构）筑物 上或 建（构）筑物 附近造 成的 物质 性损 害和 人身伤 亡，由外 部 防 雷装置和 内部 雷电 防护 装置 组成。GB 50057-2010，定 义2.0.5 3.8 外部防 雷装 置 extemal lightning protection system 由接闪 器、引下 线和 接地 装置组 成。GB 50057-2010，定 义2.0.6 3.9 防雷等 电位 连接 lightning equipotential bonding 将分开的诸 金属物 体直接用 连接导体 或经电 涌保护器 连接到防 雷装置 上以减小 雷电流引 发的电 位差。GB 50057-2010，定 义2.0.19 3.10 防雷等 电位 连带 bonding bar 将金属 装置、外来 导电 物、电力线 路、电 信线 路及 其 他线路 连于 其上 以能 与防 雷装置 做等 电位 连接的金属 带。GB 50057-2010，定 义2.0.20 3.11 等电位 连接 导体 bonding conductor 将分开 的诸 导电 性物 体连 接到防 雷装 置的 导体。GB 50057-2010，定 义2.0.21 3.12 闪电电 涌侵 入 lightning surge on incoming services 由于雷 电对 架空 线路、电 缆线路 或金 属管 道的 作用，雷电 波，即闪 电电 涌，可 能沿着 这些 管线 侵 入屋内，危及人身 安全 或损 坏设备。GB 50057-2010，定 义2.0.18 4 防雷分 类 4.1 建筑 幕墙 防雷 分类 应 与主体 建筑 相同，按 防雷 级别的 高低 分为 第一 类、第二类、第 三类。4.2 安装 幕墙 的主 体建 筑 防雷类 别达 不到 第三 类时，应按 第三 类防 雷建 筑物 进行防 雷设 计和 施工。4.3 在既有建筑物上安装 幕墙时，应进行防雷 分类 复核和进行防雷设计、施 工。DB41/T 9352014 3 5 基本要 求 5.1 防雷 措施 5.1.1 建 筑幕 墙应 设防 直 击雷的 外部 防雷 装置，并 应采取 防闪 电电 涌侵 入和 防闪电 感应 的措 施。5.1.2 当采取 5.1.1 后无法满足 建 筑 幕墙 内部 系统 要求时，尚 应采 取防 雷击 电磁脉 冲的 措施。5.1.3 建筑 幕墙 是依附 于 建筑主 体的外 部防 雷装置，应与 建筑主 体结 构的防 雷装置 可靠连 接；建筑 幕墙防雷 网格 尺寸、引 下线 间距、接地 电阻 应符 合表1 要求。表1 接闪网 格尺 寸、引下 线间 距、冲 击接 地电 阻要 求 防雷类别 滚球半径 hr m 接闪器网格尺寸 m 引下线间距 m 冲击接地电阻 第一类 30 55 或 64 12 10 第二类 45 1010 或128 18 10 第三类 60 202 或2416 25 30 5.1.4 建筑幕 墙防 雷网 格的连接，参 见附 录 A 图A.1。5.2 防雷 等电 位连 接 5.2.1 建筑幕 墙应 装设 等电位连 接带（均 压环）和 接地（端子）预埋件，其 间距应 符合 表2 要求。表2 建筑幕 墙等 电位 连接 带和 接地端 子间 距 建筑幕墙防雷类别 等电位连接带（垂直）间距 幕墙立柱与建筑主体结构连接（横向）间距 滚球半径 hr 以上 滚球半径 hr 以下 第一类 每层 每 2 层或6m 6m 第二类 2 层 每 3 层或9m 9m 第三类 2 层 每 3 层或9m 12m 注 1：应优先利用建筑主体结 构等电位连接带（均压环）后再考虑是否增设。注 2：等电位连接带可用 25mm4mm 镀锌扁钢，并与建筑主 体引下线和幕墙立柱连接。5.2.2 建筑幕 墙的 防雷 装置按所 在位 置不 同分 为 A、B、C 三类，其相 互电 气连接应 符合 表 3 要求。表3 建筑幕 墙外 部防 雷装 置连 接要求 类别 位置 包括内容或构件名称 连接方式 A 建筑主体结构 桩、承台、柱、引下线、均压环（等电位连接带）、梁、圈梁、楼板钢筋、接闪器、接地体 焊接、机械连接 B 衔接处 预埋件（接地端子）、角码、爪 件、钢桁架、拉索杆、过渡钢桁架 焊接、机械连接 C 幕墙自身构件 立柱（竖向主龙骨）、横梁、内 部插件 机械、压接、软连接 注1：机械连接是指螺栓、螺帽等可掌控力矩方法，而螺丝、铆钉属压接方法。注2：软连接是指跨接的金属导体采用编织带或“”形状等，具有即时伸缩特征。5.2.3 金属 板 幕墙 或采 光 顶与金 属屋面，其 金属面 板间或 与支承 体系 的连接 应是持 久的电 气贯 通，可采用铜锌合金焊、熔焊、卷 边压接、缝接、扣合或咬 合、螺钉或螺 栓连接，并 应符合 GB 50057-2010中5.2.7 规定。5.2.4 建筑幕 墙不 同部 位防雷装 置等 电位 连接 的导 体材料 和规 格应 符合 表 4 要求。DB41/T 9352014 4 表4 建筑幕 墙不 同部 位防 雷装 置等电 位连 接的 导体 材料 和规格 单位：平方毫米 连接材料 防雷装置连接部位 立柱之间 横梁之间 顶端周边封口、伸缩缝处 点支式索桁架 隔热材料内外侧 铜质 25 16 16 25 10 铝质 30 25 25 30 16 铁质 50 30 20 5.2.5 建筑幕 墙 防雷网 格下列位 置和 情况 下应 在该 处（面）用 柔性 导体 进行 等电位 连接：a)建筑幕 墙 不 同金 属材 料接 触设置 绝缘 垫片 或采取防 腐措施 处；b)建筑幕墙的立 柱与横梁 或单元式幕墙各 单元板块 之间 或隐框幕墙 采用挂钩 式，需要设置柔 性垫片的 接触 处（面）；c)建筑幕 墙顶 端周 边封 口、伸缩缝 处；d)建筑幕 墙隔 热材 料内 外两 侧的金 属构 件。e)建筑幕墙 点 支撑 结构 和点 支式索 桁架 体系 的电 气连 接过渡 电阻 不符 合要 求时。5.2.6 建筑幕 墙不 同部 位防雷装 置的 连接，参 见附 录 A 图 A.1 A.3。5.3 其它 5.3.1 与建筑 幕墙 配套 的电气设 备，其防 雷要 求应 符合 GB 50057-2010 的相 关规定 5.3.2 进出建筑 幕墙的 线缆应采取 屏蔽和接 地措 施，钢管或 屏蔽层应 至少 在两端就近 与防雷装 置连接，并 应根 据保 护对 象选 择安装 电涌 保护 器。5.3.3 建筑幕 墙的 光伏 系统、控 制系 统和 电气 系统，应采 取 5.1.1、5.1.2 的防护措施，并 应符 合有 关技术规 范要 求。6 防雷装 置设 计 6.1 接闪 器 6.1.1 建筑幕 墙应 利用 金属构件 或面 板作 为接 闪器，其防 雷网 格尺 寸应 符合 表 1 的要 求；幕墙 构件 和顶部盖 板应 就近 与建 筑主 体防雷 装置 可靠 连接。6.1.2 建筑幕 墙防 雷网 格的结构、材 料、规格 应符 合 GB 50057-2010 中 5.2.1 和表5 要求。表5 防雷网 格的 结构、材 料、规格要 求 材料 结构 最小截面a 规格 铝合金、热浸镀锌钢 扁形导体 50mm2 厚度 2.5mm 圆形导体 50mm2 直径 8mm 铝 扁铝 70mm2 厚度 3mm 圆铝 50mm2 直径 8mm 不锈钢b 扁钢 50mm2 厚度 2mm 圆钢 50mm2 直径 8mm a：面积允许误差为-3%；b：不锈钢中，铬的含量16%，镍的含量8%，碳的含量0.08%。6.1.3 当出现 下列 情况 之一时，应增 设安 装接 闪器，并应 符合 GB 50057 和表 1、表 5 的规 定：DB41/T 9352014 5 a)建筑幕 墙防 雷网 格尺 寸不符 合表 1 要求；b)建筑幕 墙防 雷网 格结 构、材 料不 符合 表 5 要求；c)金属 板 幕墙 材料 不符 合 GB 50057-2010 中 5.2.1 要求；d)外围的 突出 部位 不被 接闪 器保护；e)建筑幕 墙室 外电 气装 置或 非导电 性屋 顶物 体需 要采 取直接 雷击 保护 措施。6.1.4 增设 安装 的接闪 器，可单 独采用 接闪 杆、接 闪带、接闪网 或任 意组合；钢质 接闪器 应热 镀锌，在腐蚀 性较 强的 场所，尚 应采取 加大 其截 面或 其他 防腐措 施。6.1.5 高层 建筑 幕墙的 接 闪器应 采用明 敷，多雷区 宜在屋 面拐角 处安 装短接 闪杆，不应利 用建 筑物 主体内钢 筋做 暗敷 接闪 器。6.2 引下 线 6.2.1 易遭 受雷 击部位 的 建筑幕 墙立柱 应作 为引下 线，各 条引下 线上 下两端 应分别 与接闪 器和 接地 装置连接，并 通过 预埋 件或 固定件 就近 与主 体建 筑内 钢筋或 钢构 件电 气连 接。6.2.2 建筑幕 墙立 柱和 横梁宜作 为防 雷网 格，防雷 网格尺 寸应 符合 表 1 要求。6.2.3 建筑幕 墙等 电位 连接带（均压 环）的间 距和 接地预 埋件 的间 距应 符合 表 2 规定，且 等电 位连 接环应与 建筑 主体 防雷 引下 线可靠 电气 连接。6.3 接地 装置 6.3.1 建筑幕 墙 的防雷 装置应 与 主体 建筑 物共 用接 地，建 筑主 体接 地装 置应 符合GB 50057 的规 定。6.3.2 既 有建 筑物 安装 幕 墙应利 用建 筑主 体接 地装 置，当 不符 合技 术要 求时，应敷 设人 工接 地装 置。7 施工检 测与 检验 7.1 施工 7.1.1 建筑幕 墙防 雷装 置的施工 应符 合以 下一 般要 求：a)应符 合 GB 50205、GB 50601 的规定 和设 计文 件要 求；b)应符合 高处 作业、机 械使 用、临 时用 电安 全技 术规 程，采 取可 靠防 护措 施；c)施工单 位具 备相应 施工 资质、施工人 员应 有 相 应专 业资格。7.1.2 建筑幕 墙预 埋件 与 主体结 构防 雷装 置的 连接 应符合 下列 规定：a)建 筑幕 墙预 埋件 应在 主体结 构混 凝土 施工 时埋 入，其 位置 及误 差应 按设 计要求 进行 复查；b)立 柱与 主体 结构 连接 的螺栓，应 采用 不锈 钢或 热镀锌 碳素 钢，数量 和规 格符合 设计 要求；c)幕墙横 梁应通 过角码、螺钉或螺 栓与立 柱连接，角码应能 承受横 梁的剪力，螺钉直 径不得 小于4mm，每 处连 接螺 钉数 量不应 少于 3 个，螺 栓不 应少 于 2 个。7.1.3 建筑 幕墙 构件间 进 行等电 位（软）连 接时，其连接 部位（或连 接点）应清除 导体表 面非 导电 保护层，不同 金属 连接 时应 采取防电化 腐蚀 产生。7.1.4 建筑幕 墙防 雷装 置的安装 施工，参 见附 录 A 图 A.1 A.3。7.2 检测 7.2.1 建 筑幕 墙的 防雷 装 置检测，应 由法 定检 测机 构实施，检 测人 员应 具有 防雷检 测资 格证。7.2.2 防雷装 置检 测使 用的仪器 应经 鉴定 合格，且 在有效 期内。7.2.3 应按本 标准 和 GB 50601、JGJ/T 139、GB/T 21431 及 附录 B，跟踪 检测 下列 项目：a)建 筑主 体结 构或 等电 位均压 环与 预埋 件的 节点 处；b)预埋件 与角 码、后置 螺栓连 接件；c)建筑幕 墙横 梁和 竖梁 节点连 接；d)建筑 幕墙 顶端与 建筑 物接闪 带或 接闪 网格 连接；e)建筑 幕 墙伸 缩缝、沉 降缝、防震 缝及 建筑 物四 角或突 出部 位；DB41/T 9352014 6 f)建 筑幕 墙其 它防 雷装 置的连 接节 点。7.2.4 建 筑幕 墙防 雷装 置 的连接 性能，应 采用 下列 要求进 行检 测：a)用接地 电阻 仪、毫欧 表、等电位 仪测 试；b)用分度 值为 1mm 的钢 卷尺、分辨 率为 0.02mm 的游 标 卡尺测 量连 接材 料规 格；c)幕墙表 面潮 湿或 其他 可能 影响测 试结 果时，宜 暂缓 进行电 阻测 试；d)有均压 环的 楼层 数少 于3 层时，应全 数检 查，均压 环多于3 层时，抽 查不 得少于3 层，有 女儿墙盖顶 的必 须检 查，每层 至少应 检 查3 处（件）；e)无均压 环的 楼层 抽查 不得 少于2 层，每层 至 少应检 查 3 处（件）；f)竣工检 测幕墙 构件 连接组 件应按 组件数 的 10 进 行随机抽 样 测试 过渡 电阻值，且每 种组件不得少 于 5 件。当 有一 处（件）不 符合 要求 时，应加 倍抽查，复 检合 格后 方可 安装；g)未经质量检测 确认或经 检测 不符合要求 时，不得 进行 下道工序施 工，且应在改 进安装工艺、修补缺 陷后 重新 进行 检测。7.3 验收 7.3.1 建筑 幕墙 防雷装 置 的验收，应由 设计 方、建 设方、建筑方、监 理方、防雷主 管单位 的技 术质 量负责人 组成，并 应按 照各 自职责 协同 实施。7.3.2 建筑 幕墙验 收时 应提交下 列资 料：a)设计和 变更 文件、竣工图 或施工 图 等；b)主要材 料、紧固 件、构件 及组件 的产 品合 格证、性 能检测 报告、进 场验 收记 录和复 验报 告；c)建筑幕墙安 装施 工记 录；d)隐蔽工 程验 收文 件；e)隐蔽项 目防雷 等 电位 连接、接地 测试 记录；f)其他质 量保 证资 料。7.3.3 建 筑幕 墙防 雷装 置 未经质 量验 收确 认或 经验 收不合 格时，不 得交 付使 用。8 维护和 管理 8.1 维护 8.1.1 使用单 位负 责幕 墙防雷装 置的 定期 维护 和日 常维护。8.1.2 防 雷装 置宜 在每 年 春季进 行检 测，强雷 电活 动地区 和重 要建 筑物 宜增 加检测 和维 护次 数。8.1.3 当遇 到雷 击、大 风、地震、火灾、爆 炸及其 它可能 影响幕 墙防 雷安全 性能的 灾害时，应 及时 进行检查和 测量，并视损 坏程 度进行 维修加 固；造成 影响或 损坏时，应当委 托具 有幕墙 检测能 力的单位进行安 全性 鉴定。8.1.4 建筑 幕墙 防雷装 置定期检 测维 护 应 符合 以下 要求：a)应由法 定检 测机 构按 照 GB/T 21431-2008 规定 的周期、程 序进 行检 测；b)每 次检 测应 出具 防 雷装置 检测 报告 和 其它 技术文 件；c)对 人员 难以 到达 的防 雷装置 部位，可 与幕 墙的 预拉力、粘 接性 能等 检测 同时进 行；d)存 在防 雷安 全隐 患时 应及时 采取 相应 整改 和防 护措施。8.1.5 建筑幕 墙防 雷装 置日常维 护应 符合 以下 要求：a)在雷电 活动 强烈 的地 区或遇 到 8.1.3 情况 时，应及时 进行 日常 维护；b)检 查建 筑幕 墙接 闪器 的腐蚀 及损 伤情 况；c)检 测防 雷装 置和 建筑 幕墙金 属构 件及 节点 处的 连接性 能；d)检 查建 筑幕 墙的 附属 装置和 外露 电气 被保 护状 况和接 地性 能；e)检查电 涌保 护器（SPD）有无 失效、接 触不 良、漏电流 过大、积 尘过 多、发热等 现象。DB41/T 9352014 7 8.2 管理 8.2.1 建 筑幕 墙防 雷装 置 应由使 用单 位专 业技 术人 员负责 维护 和管 理。8.2.2 在 建筑 幕墙 设计 施工 图纸 审查 时，应 提交 建筑主体 的防 雷装 置 安全 评估 报告。8.2.3 为保 证建 筑幕墙 防 雷安全 性能，应进 行设 计 审核、施工检 测、竣工 验 收和定 期安全 性能 检测。并应由 国家 认可 的机 构实 施，遵 守相 应的 技术 规定（程）。8.2.4 业主 应建 立管理 制 度。建 筑幕墙 防雷 装置 的 设计施 工图纸、使用维 护手册、检查测 试记 录 报告等文件 应及 时归 档，妥善 保管。8.2.5 建筑 物及 幕墙遭 受 雷击或 影响时，应 及时 向 上级和 防雷主 管单 位报 告，保留 原貌痕 迹，以便 进行科学 分析 鉴定 并采 取对 应措施。附 录 A（资料 性附 录）建筑幕 墙防 雷装 置安 装示 意图 A.1 建筑幕 墙防 雷网 格的 连接 见图A.1。图A.1 建筑 幕墙 防雷 网格 的连接 DB41/T 935 2014 8 A.2 预埋 件与 建筑 幕墙 防雷装置 的连 接见 图A.2。图 A.2 预埋件 与建 筑幕 墙防雷装 置的 连接 DB41/T 935 2014 9 A.3 建筑 幕墙 与女 儿墙 防雷装置 的连 接见 图A.3。图A.3 建筑幕 墙与 女儿 墙防雷装 置的 连接 DB41/T 935 2014 10 A 附 录 B（资料 性附 录）建筑幕 墙防 雷装 置检 测记 录报告 书 B.1 建筑幕墙防 雷装 置检 测记 录报告 书参 考样 式见 表B.1。B.1 建筑幕 墙防 雷装 置检 测记录 报告 书 档案号：检测仪器：接地电阻仪、等电位测试仪、过渡电阻测试仪、钢卷尺、游标卡尺等 项目名称 建设单位 代表人（签名）工程地址 设计单位 代表人（签名）层数高度 防雷类别 监理单位 代表人（签名）结构材料 接地阻值 施工单位 代表人（签名）一、幕墙与建筑主体防雷装置连接性 能 位置 女儿墙盖顶 均压环第 XX 层 检测项目 建筑幕墙与建筑主体结构 建筑主体结构与构件或预埋件 构件或预埋件与后置螺栓或构件 内容 连接材质 截面尺寸 连接方式 连接性能 连接材质 截面尺寸 连接方式 连接性能 连接材质 截面尺寸 连接方式 连接性能 规范技术 要点 是否 符合要求 是否 符合要求 焊接或 机械连接 0.03 是否 符合要求 是否 符合要求 焊接或 机械连接 0.03 是否 符合要求 是否 符合要求 焊接或 机械连接 0.03 1 2 3 4 5 6 DB41/T 935 2014 11 表 B.1 建筑幕 墙防 雷装 置检测 记录 报告 书（续）一、幕墙与建筑主体防雷装置连接性 能 7 8 9 10 二、幕墙自身材料和结构与防雷装置连接性能 位置 建筑主体结构的均压环（第 XX 层）检测项目 后置螺栓或构件 与立柱或横梁 立柱或横梁与框架 框架与框架 内容 连接材质 截面尺寸 连接方式 连接性能 连接材质 截面尺寸 连接方式 连接性能 框架材质 框架规格 连接方式 连接性能 规范技术 要点 是否 符合要求 是否 符合要求 焊接或 机械连接 0.03 是否 符合要求 是否 符合要求 螺栓规格、个数 0.03 是否 符合要求 是否 符合要求 螺栓规格、个数 0.03 1 2 3 4 5 6 7 8 9 10 综合检测结论 和整改内容 检测单位名称 检测人（签名）检测单位地址 校核人（签名）检测单位电话 负责人（签名）_ DB41/T 935 2014 12
