资源描述

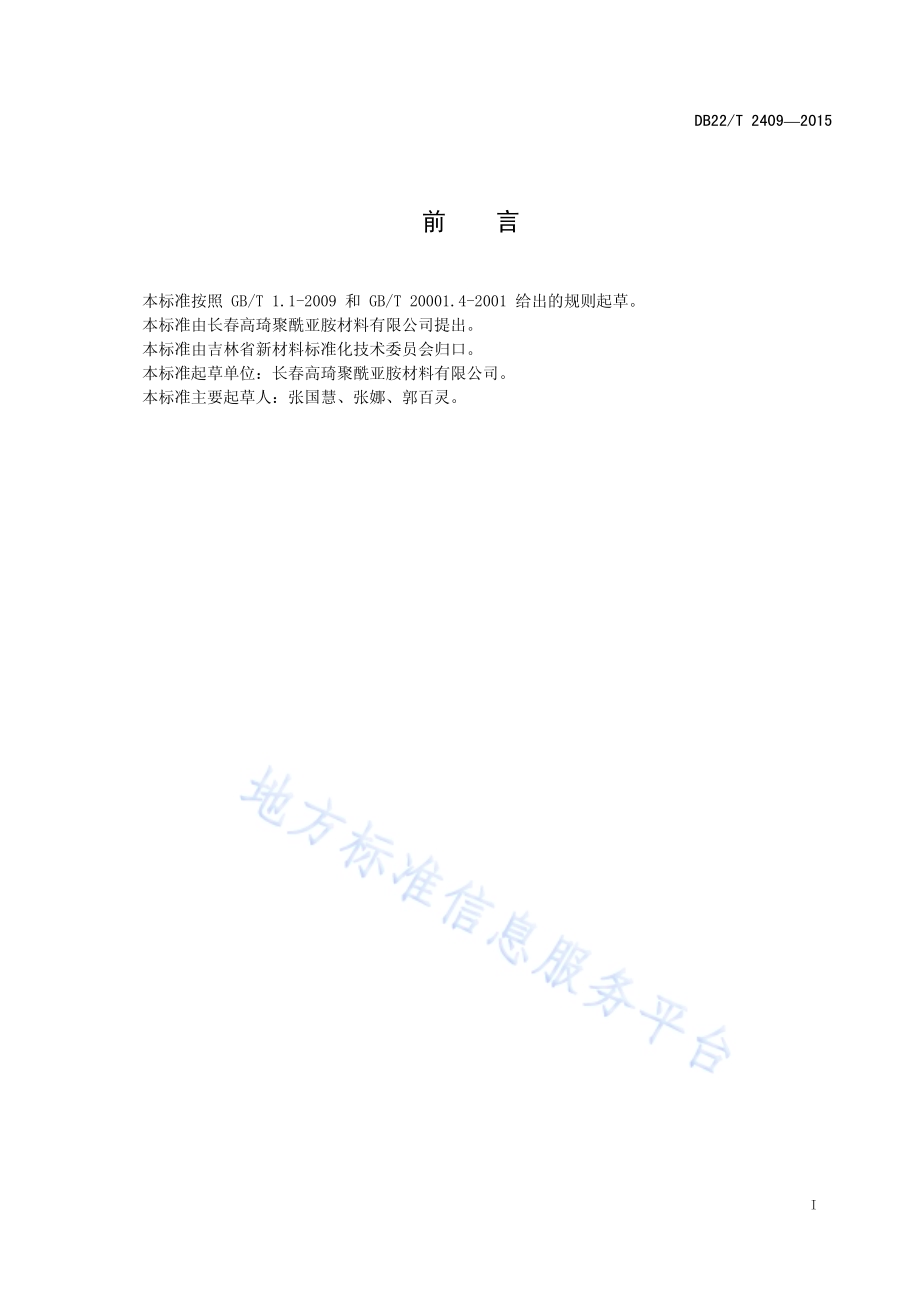

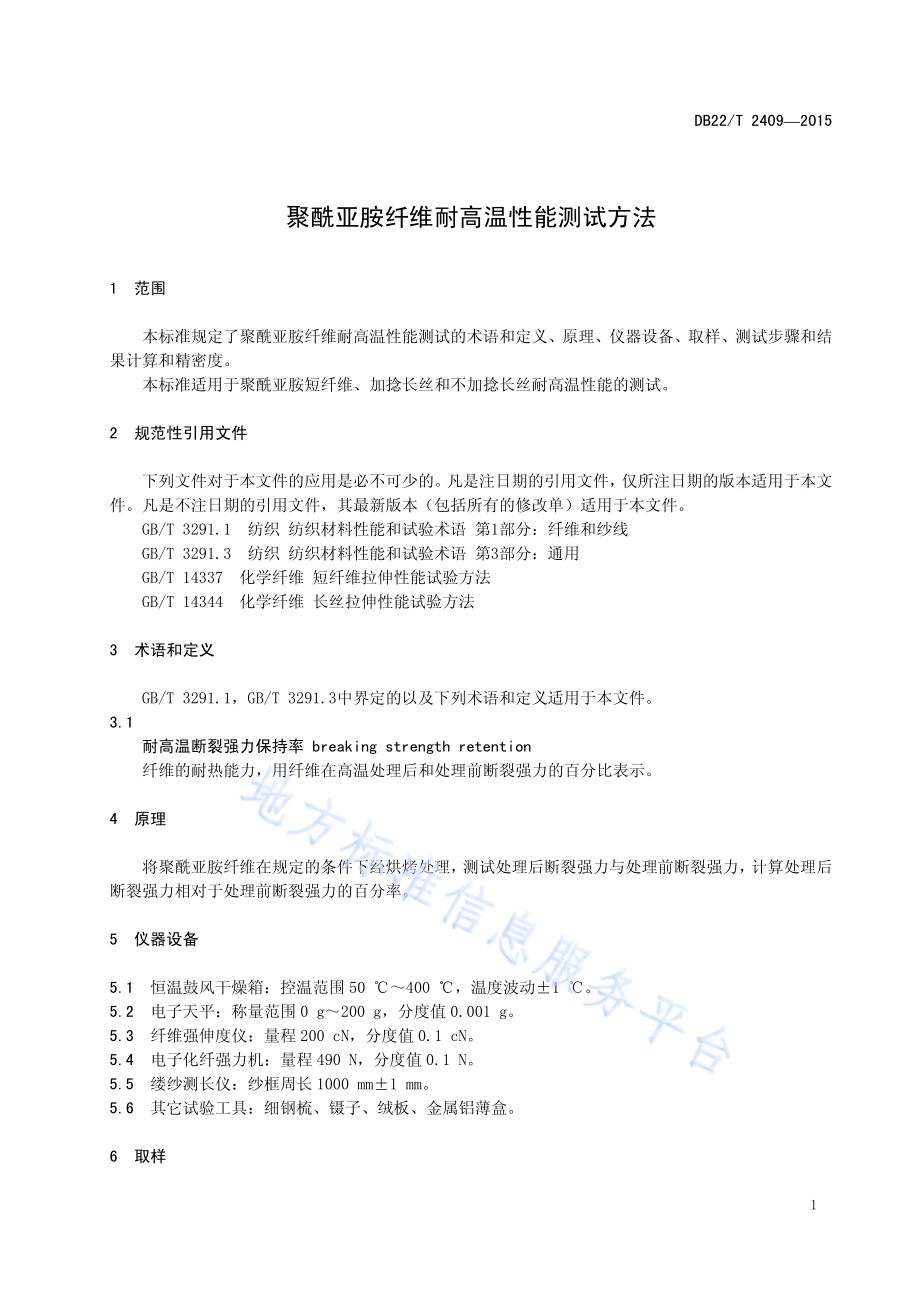

ICS 59.060.01 W 50 DB22 吉林省地方标准 DB22/T 24092015 聚酰亚胺纤维耐高温性能测试方法 Polyimide fiber-Testing methods of high thermal resistance 2015-12-15发布 2016-01-25实施吉林省质量技术监督局 发布 DB22/T 24092015 I 前 言 本标准按照 GB/T 1.1-2009 和 GB/T 20001.4-2001 给出的规则起草。本标准由长春高琦聚酰亚胺材料有限公司提出。本标准由吉林省新材料标准化技术委员会归口。本标准起草单位：长春高琦聚酰亚胺材料有限公司。本标准主要起草人：张国慧、张娜、郭百灵。DB22/T 24092015 1 聚酰亚胺纤维耐高温性能测试方法 1 范围 本标准规定了聚酰亚胺纤维耐高温性能测试的术语和定义、原理、仪器设备、取样、测试步骤和结果计算和精密度。本标准适用于聚酰亚胺短纤维、加捻长丝和不加捻长丝耐高温性能的测试。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 3291.1 纺织 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织 纺织材料性能和试验术语 第3部分：通用 GB/T 14337 化学纤维 短纤维拉伸性能试验方法 GB/T 14344 化学纤维 长丝拉伸性能试验方法 3 术语和定义 GB/T 3291.1，GB/T 3291.3中界定的以及下列术语和定义适用于本文件。3.1 耐高温断裂强力保持率 breaking strength retention 纤维的耐热能力，用纤维在高温处理后和处理前断裂强力的百分比表示。4 原理 将聚酰亚胺纤维在规定的条件下经烘烤处理，测试处理后断裂强力与处理前断裂强力，计算处理后断裂强力相对于处理前断裂强力的百分率。5 仪器设备 5.1 恒温鼓风干燥箱：控温范围 50 400，温度波动1。5.2 电子天平：称量范围 0 g200 g，分度值 0.001 g。5.3 纤维强伸度仪：量程 200 cN，分度值0.1 cN。5.4 电子化纤强力机：量程 490 N，分度值 0.1 N。5.5 缕纱测长仪：纱框周长 1000 mm1 mm。5.6 其它试验工具：细钢梳、镊子、绒板、金属铝薄盒。6 取样 DB22/T 24092015 2 6.1 短纤维样品抽取 50 g5 g。6.2 长丝样品抽取 2 个卷装，每卷不得低于 200 m。7 测试步骤 7.1 短纤维耐高温测试 7.1.1 按 6.1 取样规则进行取样，将纤维手工开松后，将其中成束的纤维剔除，使试验样品均为单根分散的纤维，称量约 2 g0.2 g 纤维 2 组,并做好标识。7.1.2 分别从两组 2 g 样品中抽出 0.1 g0.2 g 纤维，按照 GB/T 14337 的要求测定 2 组试验样品的断裂强力。7.1.3 将恒温鼓风干燥箱升温至 280。7.1.4 将剩余两组样品平铺于 2 个已经做好标识的金属铝薄盒内，蓬松状态下厚度小于 1 cm。将金属铝薄盒平放入恒温鼓风干燥箱中部。待温度重新升至设定温度时，开始计时。7.1.5 恒温 24 h 后，取出样品并冷却至室温，按照 GB/T 14337 的要求测定两组的断裂强力。7.2 长丝耐高温测试 7.2.1 加捻复丝耐高温测试 7.2.1.1 将起始 100 m 长丝剔除，将两筒长丝做好标识。7.2.1.2 按照 GB/T 14344 的要求测定两组断裂强力。7.2.1.3 将恒温鼓风干燥箱升温至 280。7.2.1.4 用缕纱测长仪分别从两筒样品中取长丝 20 m0.5 m，两端打结，缠绕成直径约 10 cm15 cm的圈后，将其悬挂于恒温鼓风干燥箱中部。待温度重新升至设定温度时，开始计时。7.2.1.5 恒温 24 h，取出样品并冷却至室温，按照 GB/T 14344 的要求测定两组的断裂强力。7.2.2 不加捻复丝耐高温测试 7.2.2.1 将起始 100 m 长丝剔除，将两筒长丝做好标识。7.2.2.2 从两筒样品中分别取长丝 2 g0.2 g,用剪刀剪成 50 mm60 mm 长，将纤维用细齿钢梳手工分散开。7.2.2.3 取 0.1 g0.2 g 纤维样品，按照 GB/T 14337 的要求测定其断裂强力。7.2.2.4 将恒温鼓风干燥箱升温至 280。7.2.2.5 将剩余样品平铺于已经做好标识的金属铝薄盒内，蓬松状态下厚度小于 1 cm。将金属铝薄盒平放入恒温鼓风干燥箱中部。待温度重新升至设定温度时，开始计时。7.2.2.6 恒温 24 h，取出样品并冷却至室温，按照 GB/T 14337 的要求测定两组的断裂强力。8 结果计算 纤维经高温处理后断裂强力保持率按公式（1）进行计算：10012=ff.(1)式中：处理后纤维断裂强力保持率，单位为（%）DB22/T 24092015 3 1f 未经处理纤维的平均断裂强力，单位为（cN）；2f 处理后纤维的平均断裂强力，单位为（cN）。计算结果保留小数点后两位。9 精密度 重复性误差不大于10%,再现性误差不大于15%。_
展开阅读全文
