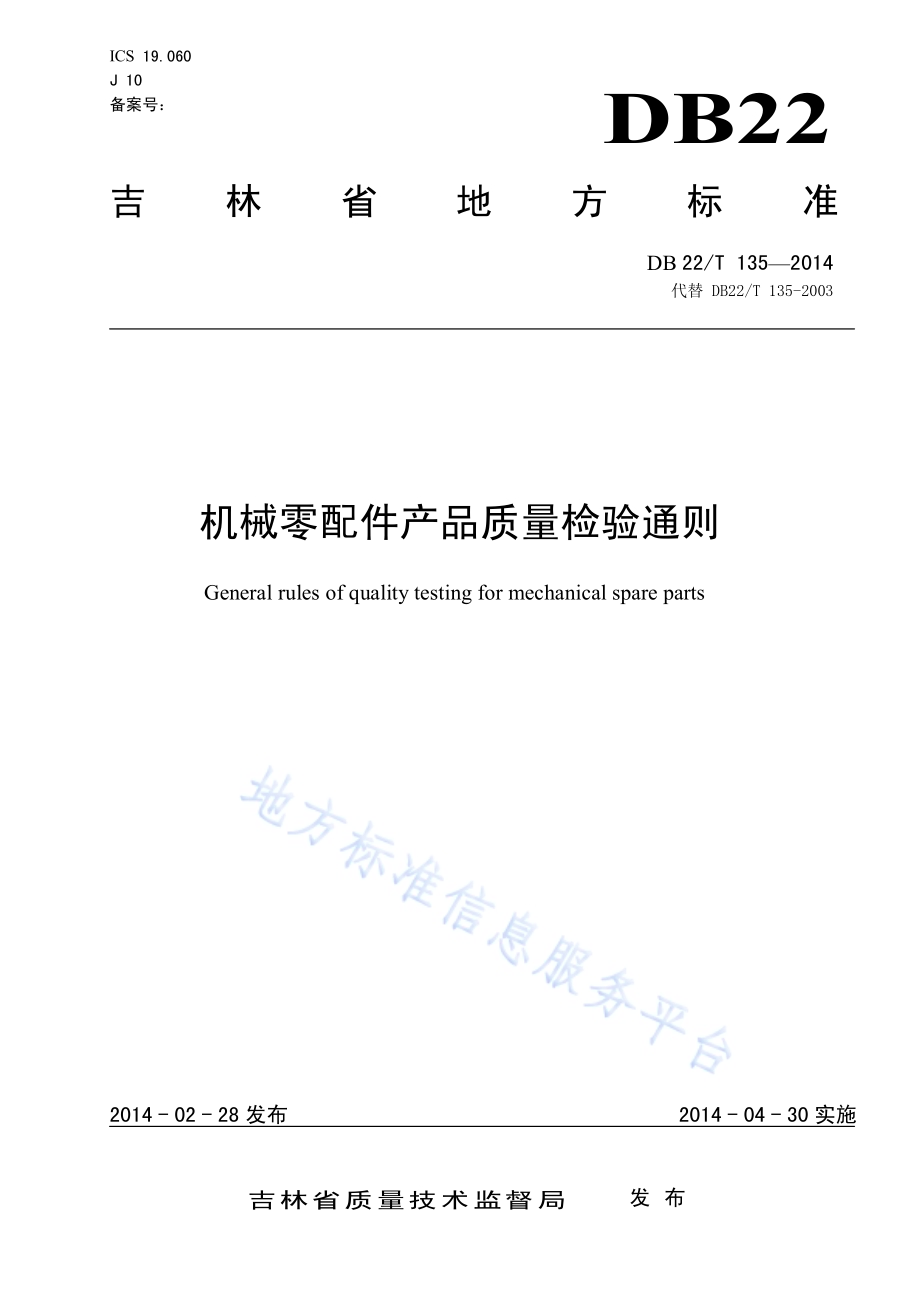

ICS 19.060 J 10 备案号：DB22 吉林省 地方标准 DB 22/T 135 2014 代替 DB22/T 135-2003 机械零配件产品质量检验通则 General rules of quality testing for mechanical spare parts 2014-02-28发布 2014-04-30实施 吉林省质量技术监督局 发布 DB22/T 135 2014 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准代替 DB22/T 135-2003机械零配件产品质量检验通则。本标准与 DB22/T 135-2003 相 比，除了编辑性修改外主要技术变化如下：规范性引用文件中增加了 GB/T 7216 灰铸铁金相检验和 GB/T 9441 球墨铸铁金相检验（见第 2 章,2003版的第 2 章）；增加了术语和定义，(见第 3)；将原第 3 章的两款合并为现在的第 4 章；（见 4，2003版的 3）用表 1 表示检验方法（见 2003版的 3）；将 2003版的表 1 表 8 简化为表 2表 5；修改了检验项目及检验方法中相关内容（见 5，2003版的 4）；修改了 判 定原则中相关内容（见 7，2003版的 5）。本标准 由吉林省农业委员会提 出并 归口。本标准起草 单位：吉林省农业 机械 试 验 鉴 定 站、吉林省农业 机械产品质量 监督 检验 站、吉林省汽车零 部 件产品质量 监督 检验 站。本标准主要起草 人：唐明辉、穆松、李秋、贾俊杰、刘世民。本标准 历次 版本的 发布情况 为：DB22/T 135-1997；DB22/T 135-2003；DB22/T 135-2003。DB22/T 135 2014 1 机械零配件产品质量检验通则 1 范围 本标准规定了机械零配件的 总 则、检验项目及检验方法和 判 定原则。本标准 适 用 于汽车 和 农业 机械零配件产品的质量检验。2 规范性引用文件 下 列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅注日期 的版本 适 用 于 本文件。凡是不注日期 的引用文件，其最新 版本（包括所有 的修改 单）适 用 于 本文件。GB/T 228.1 金 属材料 拉伸试 验 第 1部分：室温试 验方法 GB/T 230.1 金 属材料 洛氏硬度试 验 第 1部分：试 验方法（A、B、C、D、E、F、G、H、K、N、T标 尺）GB/T 231.1 金 属材料 布氏硬度试 验 第 1部分：试 验方法 GB/T 1958 产品 几何 量技术规范（GPS）形状 和 位置公差 检 测 规定 GB/T 2828.4 计数抽样 检验 程序 第 4部分:声称 质量 水平 的 评 定 程序 GB/T 3177 产品 几何 技术规范(GPS)光滑工 件 尺 寸 的检验 GB/T 4340.1 金 属材料 维 氏硬度试 验 第 1部分：试 验方法 GB/T 5617 钢 的 感 应 淬火或火焰淬火后 有 效 硬 化 层深 度 的 测 定 GB/T 7216 灰铸铁金相检验 GB/T 9441 球墨铸铁金相检验 GB/T 9450 钢 件 渗碳淬火 硬 化 层深 度 的 测 定和 校核 GB/T 9451 钢 件 薄 表 面 总硬 化 层深 度 或 有 效 硬 化 层深 度 的 测 定 GB/T 11354 钢 铁零件 渗氮层深 度测 定和金相 组织 检验 GB/T 13320 钢 质 模锻 件 金相 组织评级图 及 评 定方法 GB/T 15822.1 无损 检 测 磁粉 检 测 第 1部分:总 则 GB/T 15822.2 无损 检 测 磁粉 检 测 第 2部分:检 测 介 质 GB/T 15822.3 无损 检 测 磁粉 检 测 第 3部分:设备 JB/T 9204 钢 件 感 应 淬火 金相检验 3 术语和定义 GB/T 2828.4-2008 界 定的及下 列 术语和定义 适 用 于 本文件。3.1 机械零配件 mechanical spare parts 构成 机械 系统 的、非损坏 不可 再 分 的 组成 部分。3.2 DB22/T 135 2014 2 轴类零配件 axles 具 有 支承、传动、传递扭矩 和 承受载荷等功能，形状 为 长圆杆 状 的 机械零配件。3.3 盘套类零配件 plates 具 有 支撑、密封、传递动力、改变 速 度、转换 方 向 和 轴向 定 位 等功能，形状 为 扁圆 形 或片 状 的 机械 零配件。3.4 叉杆类零配件 forks and shafts 具 有 传动、连接、调节或制动等功能，通 常处 于 运动 状 态 的，形状 为 叉 状 或杆 状 的 机械零配件。3.5 箱壳体类 boxes and cases 具 有 使 机械 系统 中 其 他 机械零配件 组成一体，使 其 保持正确 的相 互 位置，并按照 一 定的 运动 关 系协 调运动功能 的 机械零配件。4 总则 机械零配件产品质量 指 标 应 符 合规定 程序 批 准的产品 图 样 和产品标准，或 供需双 方的 协 议。进 口 产 品质量 指 标 应不 低 于 我国同类 产品的质量 水平。5 检验项目及检验方法 检验项目和检验方法见表 1。表 1 检验项目及检验方法 项目 名 称 检验方法 探伤 按照 GB/T 15822 的规定检验 抗 拉 强 度 按照 GB/T 228.1 的规定检验 硬度 洛氏、布氏、维 氏硬度 按照 GB/T 230.1、GB/T 231.1、GB/T 4340.1 规定检验 金相 组织 灰铸铁、球墨铸铁 分 别 按照 GB/T 7216、GB/T 9441的规定检验，钢制 零配件按照 GB/T 13320和 JB/T 9204的规定检验 有 效 硬 化 层深 度 感 应 及 火焰淬火、渗碳淬火、薄 表 面、渗氮层 分 别 按照 GB/T 5617、GB/T 9450、GB/T 9451、GB/T 11354的规定检验 密封 性 或 压 力 试 验 按照 企 业 相关标准 或 产品 图 样 检验 静 平 衡 或动平 衡 按照 企 业 相关标准 或 产品 图 样 的规定，在 动、静 平 衡 机 上 检验 几何尺 寸 及 形状 和 位置公差 几何尺 寸 公差、形状 和 位置公差分 别 按照 GB/T 3177、GB/T 1958 的规定检验 表 面 粗糙 度 用表 面 粗糙 度 仪 或 表 面 粗糙 度样 块 比 较 测 量 外 观 目 测 检验 DB22/T 135 2014 3 6 样品 6.1 不合格分类 轴 类、盘套类、叉杆 类 和 箱壳 体 类 机械零配件质量 特 性的 不 合 格 分 类 见表 2 表 5。表 2 轴类零配件的不合格分类、抽样方案及判定原则 不 合 格 分 类 抽样 方 案 及 判 定原则 类 项 质量 特 性 LQR水平 DQL n L 1 探伤 2 硬度 3 金相 组织 A 4 有 效 硬 化 层深 度 O 2.5 2 0 1 轴承 颈直径 2 轴承 颈 表 面 粗糙 度 3 花键综 合 精 度 4 花键 定 心直径 5 花键键宽 6 平 键键槽宽 7 圆 跳 动 B 8 平 键键槽 对称度 10.0 3 3 1 花键 外 圆 表 面 粗糙 度 2 产品 图 样 要 求 的 其 它 部位几何尺 寸 3 产品 图 样 要 求 的 其 它 部位形状 和 位置公差 C 4 外 观 10.0 3 4 表 3 盘套类零配件的不合格分类、抽样方案及判定原则 不 合 格 分 类 抽样 方 案 及 判 定原则 类 项 质量 特 性 LQR水平 DQL n L 1 抗 拉 强 度 2 硬度 3 金相 组织 A 4 静 平 衡 或动平 衡 O 2.5 2 0 1 内 孔 或 外 圆 直径 2 工 作 接 触 面 表 面 粗糙 度 3 工 作 接 触 面平面 度 B 4 工 作 接 触 面 端 面圆 跳 动 10.0 3 2 1 产品 图 样 要 求 的 其 它 部位几何尺 寸 2 产品 图 样 要 求 的 其 它 部位形状 和 位置公差 C 3 外 观 10.0 3 3 DB22/T 135 2014 4 表 4 叉杆类零配件的不合格分类、抽样方案及判定原则 不 合 格 分 类 抽样 方 案 及 判 定原则 类 项 质量 特 性 LQR水平 DQL n L 1 探伤 2 抗 拉 强 度 3 硬度 A 4 金相 组织 O 2.5 2 0 1 外 圆 直径 2 内 孔直径 B 3 工 作 表 面 粗糙 度 10.0 3 2 1 产品 图 样 要 求 的 其 它 部位几何尺 寸 2 产品 图 样 要 求 的 其 它 部位形状 和 位置公差 C 3 外 观 10.0 3 3 表 5 箱壳体类零配件的不合格分类、抽样方案及判定原则 不 合 格 分 类 抽样 方 案 及 判 定原则 类 项 质量 特 性 LQR水平 DQL n L 1 抗 拉 强 度 2 硬度 3 金相 组织 A 4 密封 性 或 压 力 试 验 O 2.5 2 0 1 内 孔直径 2 内 孔 表 面 粗糙 度 3 结 合 面 表 面 粗糙 度 4 产品 图 样 要 求 的 其 它 部位几何尺 寸 5 产品 图 样 要 求 的 其 它 部位形状 和 位置公差 B 6 外 观 10.0 3 3 6.2 确定核查总体 根据 核 查需 要 确 定机械零配件的 核 查 总 体。6.3 抽样 按 GB/T 2828.4 的规定及表 2 表 5 中的 抽样 方 案，机械零配件产品的 抽样 采 用 一 次抽样 方 案。样 本 应 在 经过 验 收 合 格 的产品 核 查 总 体 中 分 别随 机 抽 取 2件和 3件。7 判定原则 样 本 应 按 5 的规定 进行全 数 检验。表 2 表 5 中 L（不 合 格限 定 数）的 值 按 计 点 法 计 算，若 在 样 本中 发 现的 不 合 格 数 小 于 或等 于不 合 格限 定 数 L时，判 该类 为合 格；若 在 样 本中 发 现的 不 合 格 数 大 于不合 格限 定 数 L时，则 判 该类 为 不 合 格；当各类全 部判 为合 格时，判 该 核 查 总 体 为合 格；否 则，判 该 核 查 总 体 为 不 合 格。_
