规模化奶牛场粪污处理技术规范DB12／T 592-2015.pdf

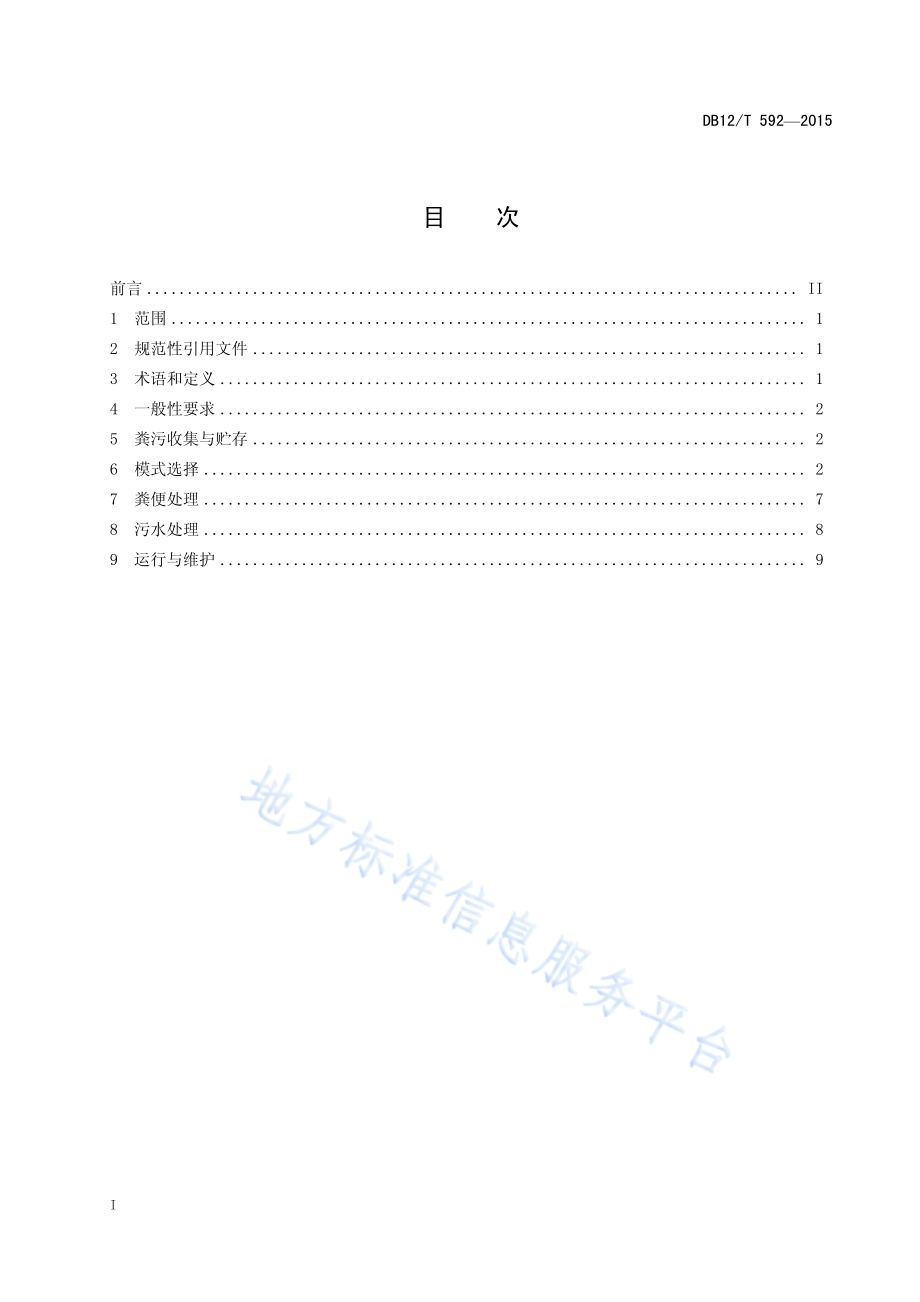

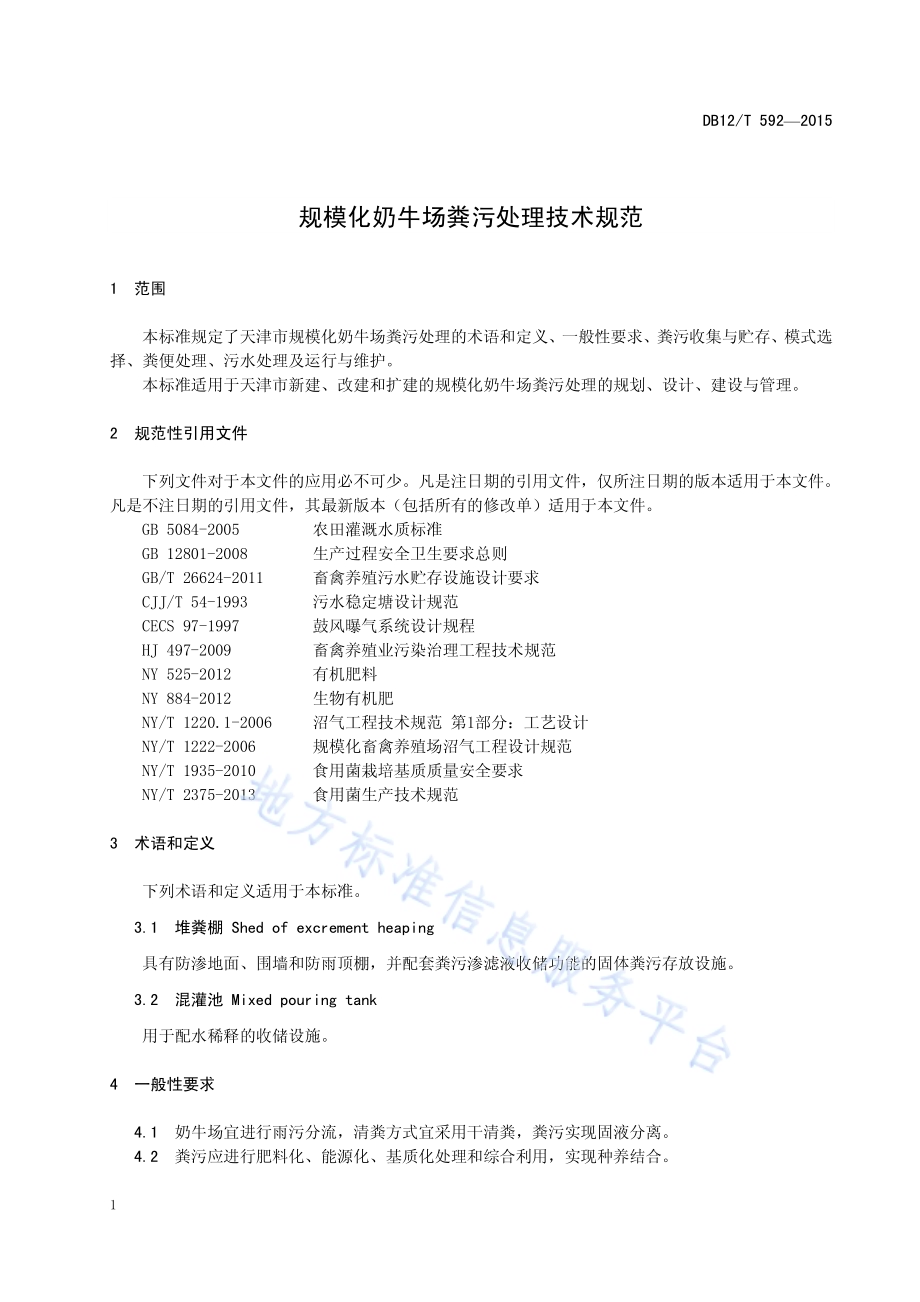

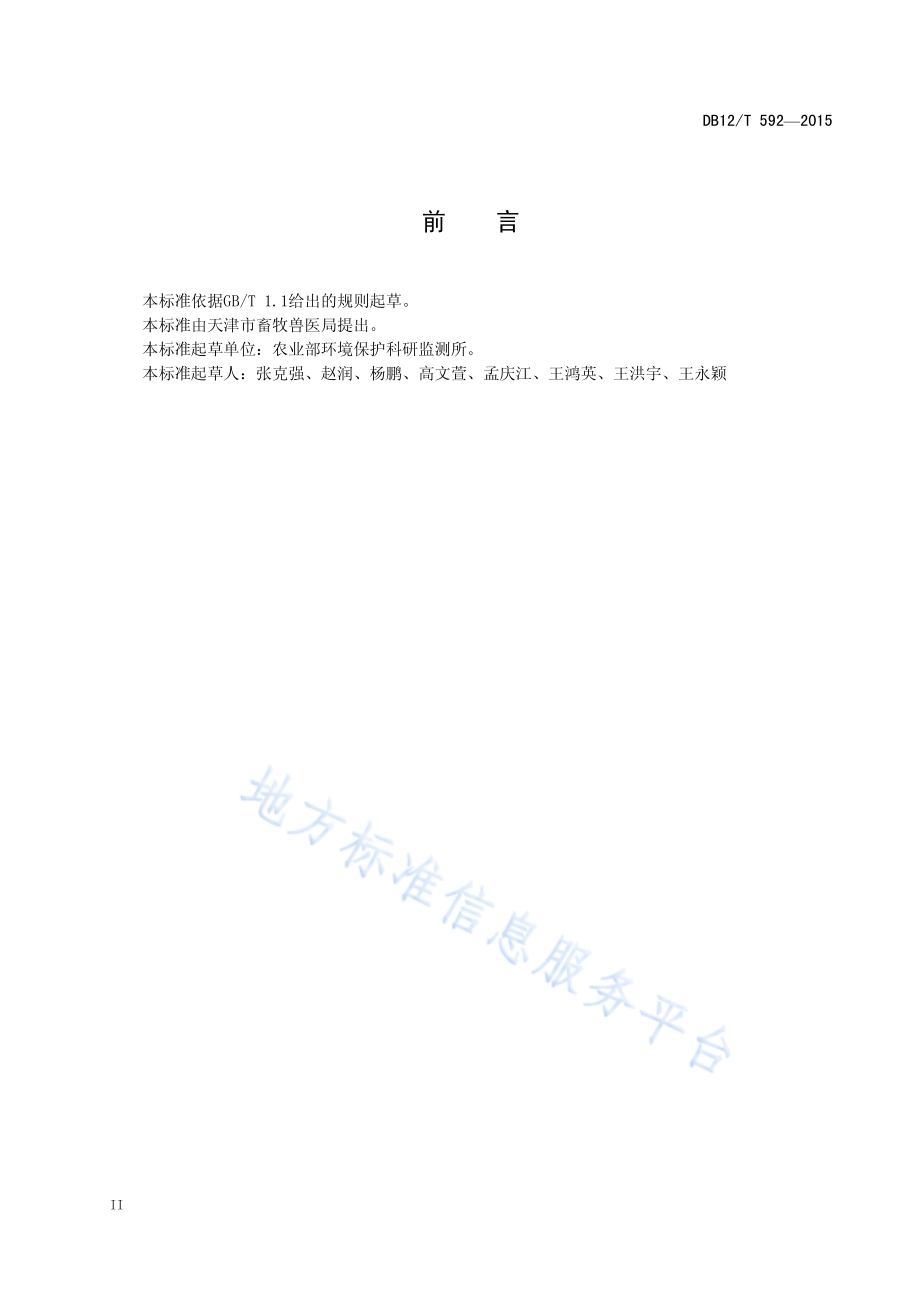

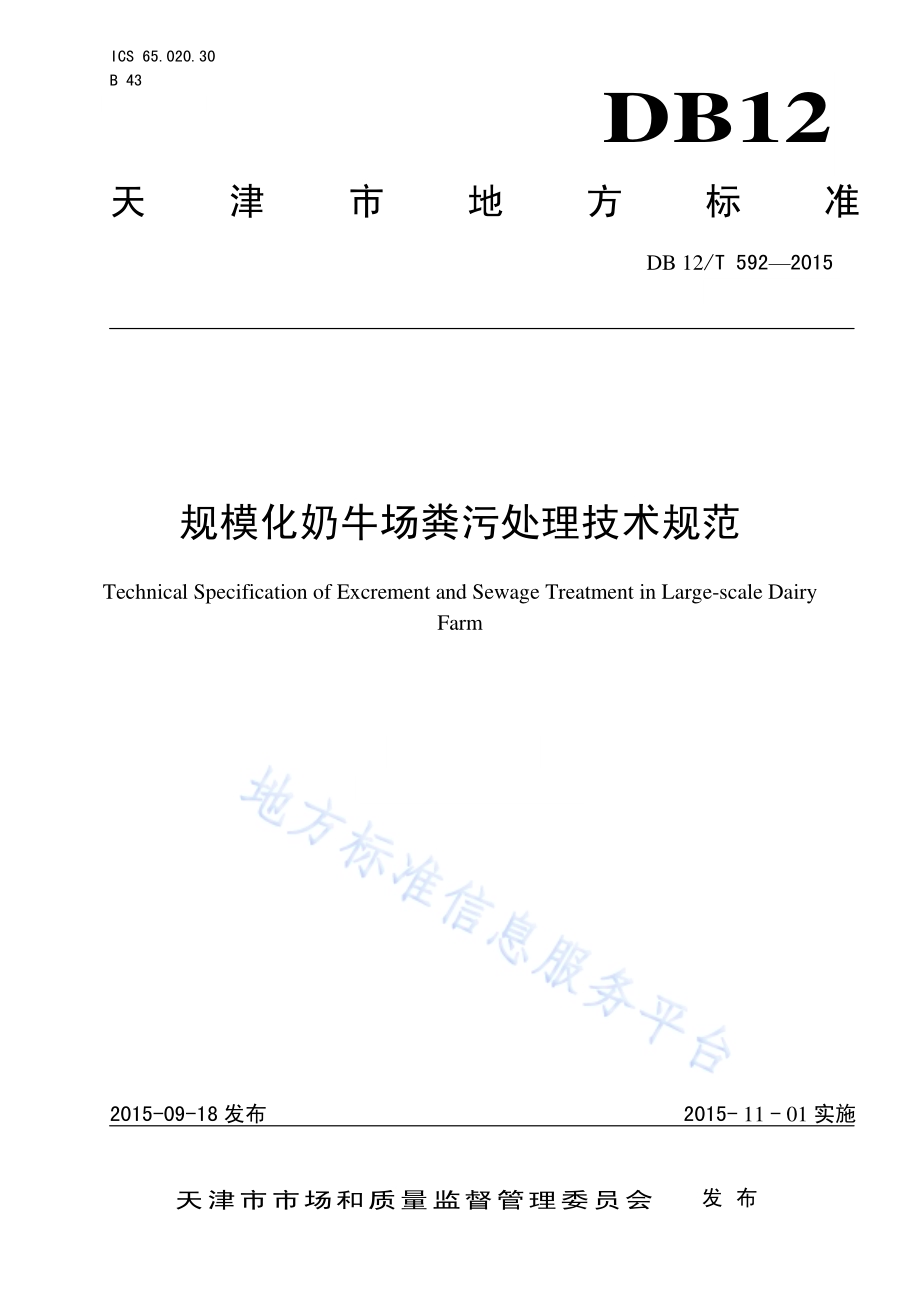

ICS 65.020.30 B 43 DB12 天津市 地 方 标 准 DB 12/T 592 2015 规模化奶 牛场粪污 处理技术 规范 Technical Specification of Excrement and Sewage Treatment in Large-scale Dairy Farm 2015-09-18 发布 2015-11-01 实施 天 津 市 市 场 和 质 量 监 督 管 理 委 员 会 发布 DB12/T 592 2015 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 一 般性 要求.2 5 粪污 收 集与 贮存.2 6 模式 选择.2 7 粪 便处 理.7 8 污 水处 理.8 9 运 行与 维护.9 DB12/T 592 2015 II 前 言 本标准 依据GB/T 1.1 给出 的规则 起草。本标准 由 天 津市 畜牧 兽医 局 提出。本标准 起草 单位：农 业部 环境保 护科 研监 测所。本标准 起草 人：张克 强、赵润、杨鹏、高 文萱、孟 庆江、王鸿 英、王洪 宇、王永颖 DB12/T 592 2015 1 规模化奶 牛场粪污 处理技 术规范 1 范围 本标准 规定 了 天 津市 规模 化奶牛 场粪 污处 理 的 术语 和定义、一般 性要 求、粪污 收集与 贮存、模式 选择、粪 便处 理、污水 处理 及 运行 与维 护。本标准 适用 于天 津市 新建、改建 和扩 建的 规模 化奶 牛场粪 污处 理 的 规划、设 计、建 设与 管理。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用 必不 可少。凡 是注 日期 的引用 文件，仅 所注 日期 的版本 适用 于本 文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 5084-2005 农 田灌溉 水质 标准 GB 12801-2008 生 产过程 安全 卫生 要求 总则 GB/T 26624-2011 畜 禽养 殖 污水 贮存 设施 设计 要求 CJJ/T 54-1993 污 水稳定 塘设 计规 范 CECS 97-1997 鼓 风曝气 系统 设计 规程 HJ 497-2009 畜 禽养殖 业污 染治 理工 程技 术规范 NY 525-2012 有 机肥料 NY 884-2012 生 物有机 肥 NY/T 1220.1-2006 沼 气工程 技术 规范 第1 部分：工艺 设计 NY/T 1222-2006 规 模化畜 禽养 殖场 沼气 工程 设计规 范 NY/T 1935-2010 食 用菌栽 培基 质质 量安 全要 求 NY/T 2375-2013 食 用菌生 产技 术规 范 3 术语和 定义 下 列术 语和 定义 适用 于本标 准。3.1 堆粪棚 Shed of excrement heaping 具有防 渗地 面、围墙 和防 雨顶棚，并 配套 粪污 渗滤 液收储 功能 的固 体粪 污存 放设施。3.2 混灌池 Mixed pouring tank 用于配水 稀释 的 收储 设施。4 一般性 要求 4.1 奶牛场 宜进 行 雨 污分 流，清粪方 式宜 采用 干清 粪，粪污实现 固 液分 离。4.2 粪污应 进行 肥料 化、能源 化、基 质化 处理 和 综 合利 用，实 现种 养结 合。DB12/T 592 2015 2 4.3 回垫牛 床 用 的粪 便，应经 过固液 分离 和杀 菌 处 理。4.4 严格控 制 挤 奶厅、待 挤间 和牛舍 喷淋 用水，减 少污 水总量。4.5 粪污处 理 区 独立 于办 公、生活、生产 功能 区，设在 常年主 导下 风向 或侧 风向 处。5 粪污 收 集与 贮存 5.1 粪污收集 5.1.1 采用防 渗漏 的集 污暗 渠（管）收 集污 水：渠宽、渠深、暗 管的 直径 均不小于 0.3 米。5.1.2 堆粪棚 粪污 渗滤 液 集 污暗 渠（管）：渠宽、渠深、暗管 的 直径 均不 小 于0.2 米。5.1.3 符合HJ 497-2009 第6.1.1 条的 规定。5.2 粪污贮存 5.2.1 堆粪棚 应做 到防 雨 和 防渗 漏，贮 存能 力 应 达到 日产 粪量 的30 倍 以 上，围墙 高 度不低 于 0.8 米，地面标 高应 大于 场区 最大 降 雨水 位线 高度，具 有顶 棚，保 证通 风。5.2.2 混灌池 配套 还田 用防 腐输 水管或 吸污 车。5.2.3 符合HJ 497-2009 第6.1.2 条的 规定。6 模式选择 根据不 同的 场区 类型、养 殖规模 和清 粪方 式，选择 如下粪 污处 理模式。6.1 模式I：小 区型50 500 头（含）干 清粪 方式 奶牛 场，工 艺流 程见图 1：图1 小区 型 50 500 头（含）干清粪 方式 奶牛 场粪 污处 理流程 图 6.1.1 格栅池、污水 贮存 池、混 灌池的 池 体采用 全 钢砼材 质，防 渗漏，配备 防雨顶 盖，保 证通 气，配排泥系 统。6.1.2 污水贮 存 池 有效 容积 应满 足污水 滞留 时 间 不少 于 30 天，池深 不低 于 3 米，分3 格及以 上，并装配微生 物填 料。6.2 模式 II：小区 型（500 头 以上）干清 粪方式 奶 牛场，工艺 流程 见图 2：运动场 综合利 用 冲洗水 牛 舍 污水贮 存池 混灌池 堆粪棚 集污 暗 渠（管）格栅池 粪 便 挤奶厅+待挤 间 已建设 施 处理路 径 最终出 路 待建设 施 黑体无 框 过程产 物 DB12/T 592 2015 3 图2 小区型（500 头以 上）干 清粪方式 奶 牛场 粪污 处理 工艺流 程图 6.2.1 格栅池、厌 氧发 酵池、好 氧曝气 池、混灌 池的 池体 均采用 全钢 砼材 质，防渗 漏，配 备防 雨顶 盖，保证通 气，配排 泥系 统。6.2.2 厌氧发 酵池 有效 容积 应满 足污水 滞留 时间 不少 于 30 天，池深 不低 于3 米，分3 格及以 上，并 装配微生 物填 料。6.2.3 除利用 植物 净化 用的 末端 塘体外，多 级生 物净 化贮 存塘塘 体均 应 防 渗漏，容积 达到 日产 污水 量的60 倍以 上，配排 泥系 统。6.3 模式III：牧场 型 50 500 头（含）干清 粪方式 奶 牛场，工艺 流程 见图 3：冲洗水 综合利 用 多级生 物净 化贮存 塘 灌溉季 节 牛 舍 挤奶厅+待挤 间 运动场 集污暗 渠（管）粪 便 非灌溉季节 厌氧发 酵池 好氧曝 气池 堆粪棚 格栅池 混灌池 已建设 施 处理路 径 最终出 路 待建设 施 黑体无 框 过程产 物 DB12/T 592 2015 4 图3 牧场 型 50 500 头（含）干清粪 方式 奶牛 场粪 污处 理工艺 流程 图 6.3.1 格栅池、厌 氧发 酵池、污 水贮存 池、混灌 池的 池体 均采用 全钢 砼材 质，防渗 漏，配 备防 雨顶 盖，保证通 气，配排 泥系 统。6.3.2 厌氧发 酵池 同 6.2.2。6.3.3 污水贮 存池 同6.1.2。6.4 模式 IV：牧场 型（500 头 以上）干清 粪方式 奶 牛场，工艺 流程 见图 4：综合利 用 牛 舍 厌氧发 酵池 污水贮 存池 挤奶厅+待挤 间 混灌池 运动场 堆粪棚 集污暗 渠（管）格栅池 粪 便 冲洗水 尿 液 喷淋水 灌溉季 节 非灌溉季节 已建设 施 处理路 径 最终出 路 待建设 施 黑体无 框 过程产 物 DB12/T 592 2015 5 图4 牧场型（500 头 以上）干 清粪方式 奶 牛场 粪污 处理 工艺流 程图 6.4.1 调节池、暂存 池、污水贮存 池、混灌池 的池 体 均采 用全钢 砼材质，防 渗漏，配备防 雨顶盖，保证通气，配 排泥 系统。6.4.2 厌氧反 应器 有效 容积 应 达 到日产 污水 量 的15 倍以 上，配套 沼气 收集、贮 存和 净化系 统。6.4.3 多级生 物净 化贮 存塘 同 6.2.3。6.5 模式V：牧 场型（500 头 以 上）循 环水 冲粪 方式 奶牛 场，工 艺流 程见图 5：尿 液 灌溉季 节 牛 舍 堆粪棚 调节 池 固液分 离 暂存池 厌氧反 应器 脱氮除 磷系 统 多级生 物净 化贮存 塘 粪 渣 污 水 运动场 综合利 用 沼气利用 混灌池 挤奶厅+待挤 间 粪 便 集污暗 渠（管）喷淋水 冲洗水 污水贮 存池 非灌溉 季节 已建设 施 处理路 径 最终出 路 待建设 施 黑体无 框 过程产 物 DB12/T 592 2015 6 图5 牧场型（500 头 以上）循 环水冲 粪方式 奶 牛场 粪污 处理工 艺流 程图 6.5.1 同6.4.1。6.5.2 同6.4.2。6.5.3 多级生 物净 化贮 存塘 容积 应 达到 日产 污水 量 的 100 倍 以上，出水 总 固形 物（TS）含 量控 制在2%以下，宜作 为回 冲用 水冲 洗集污 暗渠，其 他要求同6.2.3。6.5.4 粪污经 水冲粪 循环 系统收 集至匀 浆池混 合搅 拌，用 固液分 离机进 行干 湿分离 后的固 体粪渣 含 水率控制 在60%以下。6.5.5 晾晒后 用于 牛床 垫料 的粪 渣含水 率控 制 在30%以下。7 粪便处理 7.1 堆沤制 腐熟 肥 堆沤制 腐熟 肥的 一般 规定、制作 工艺 及肥 料品 质 应 满足HJ 497-2009 中8.1 和8.2 的要 求。运动场 牛 舍 堆粪棚 暂存池 一级高 浓度 厌氧 反应 器 粪 渣 沼气利用 二级低 浓度 厌氧 反应 器 回 冲 粪 便 晾晒场 调节 池 固液分 离 污 水 集污暗 渠（管）垫 料 挤奶厅+待挤 间 灌溉季 节 脱氮除 磷系 统 多级生 物净 化贮存 塘 综合利 用 混灌池 污水 贮 存池 非灌溉 季节 已建设 施 处理路 径 最终出 路 待建设 施 黑体无 框 过程产 物 DB12/T 592 2015 7 7.2 加工有 机肥 应 满足NY 525-2011 和NY 884-2012 中 的要 求。7.3 做蕈菌 栽培 基质 制作蕈 菌栽 培基 质 应 满足NY/T 1935-2010 和NY/T 2375-2013 中的 要求。7.4 制牛床 垫料 7.4.1 将分离 的粪 渣送至 晾 晒场，堆放 高度 约 0.2 米。7.4.2 干粪渣 做牛 床垫 料的 用量 一般为（910）千克/（天 头），视 情况 每周添加 12 次，每天 平整维护 一次。8 污水处 理 8.1 格栅池 8.1.1 用于过 滤大 块污 泥、草芥 和奶牛 毛发 等固 形物 质。8.1.2 污水量 大时，采 用机 械格 栅，栅 渣及 时运 至堆 粪棚 等 场所 无害 化 处 理。8.1.3 池体建 造符 合HJ 497-2009 中第7.1.2 条 规定 和 NY/T 1222-2006 中第 7.3 条 规定。8.2 调节池 8.2.1 安装自 动搅 拌装 置，定期 进行机 械搅拌，将固 液混 合物均 质化。8.2.2 调节池 后连 接 固 液分 离机，分离 前物料 TS 浓度 控制在 6%10%之间。8.2.3 建造技 术要 点符 合 NY/T 1222-2006 中第 7.4 条规 定。8.3 暂存池 8.3.1 用于暂 存污水 的 设施。8.3.2 建造技 术要 点参照 GB/T 26624-2011 中第5 章 规定。8.4 厌氧反 应器 根据发 酵原 料特 性和 本单 元拟达 到的 处理 目标 选择 适合的 厌氧 反应 器。反应 器 的选择 和容 积设 计 参照NY/T 1220.1-2006 中第8 章规定 执行。8.5 好氧曝 气池 池 体设计 符合CECS 97-1997 规定。8.6 脱氮除 磷系 统 用于厌氧 消 化后 进一 步处 理高浓 度氮 磷。8.7 混灌池 农田灌 溉前，混 灌池 中 出 水浓度 应达到GB 5084-2005 中规 定的 灌溉 标准。8.8 多级生 物净 化贮存 塘 8.8.1 由厌氧 塘、兼性 塘、好氧 塘、水 生植 物塘 等 组 成。DB12/T 592 2015 8 8.8.2 用于对 厌氧 处理 后污 水的 深度净 化，兼具 贮存 功能 的 综合 处理 塘。8.8.3 塘体设 计符合 GJJ/T54-93 规定。9 运行与 维护 9.1 运行管 理 9.1.1 对运行 管理 人员 和操 作人 员的基 本要 求按 照HJ 497-2009 中第13.1 条 执行。9.1.2 设施周 围应 设置 明显 的标 志以及 围栏 等防 护设 施。9.2 维护保 养 9.2.1 应对构 筑物 的结 构及 各种 闸阀、护栏、爬 梯、管道、支架 和 盖 板等 定期 检查 维护。9.2.2 构筑物 之间 的连 接管 道、检查井 等应 经常 清理，保 持畅通。9.2.3 建构筑 物避 雷和 防爆 装置 的测试、维 修周 期应 符合 电业和 消防 部门 的规 定。9.3 安全操 作 粪 污处 理工程 应根 据GB 12801-2008 的 要求，结合 生 产特点 制定相 应的 安全防 护措施 和安全 操作 规程。_
