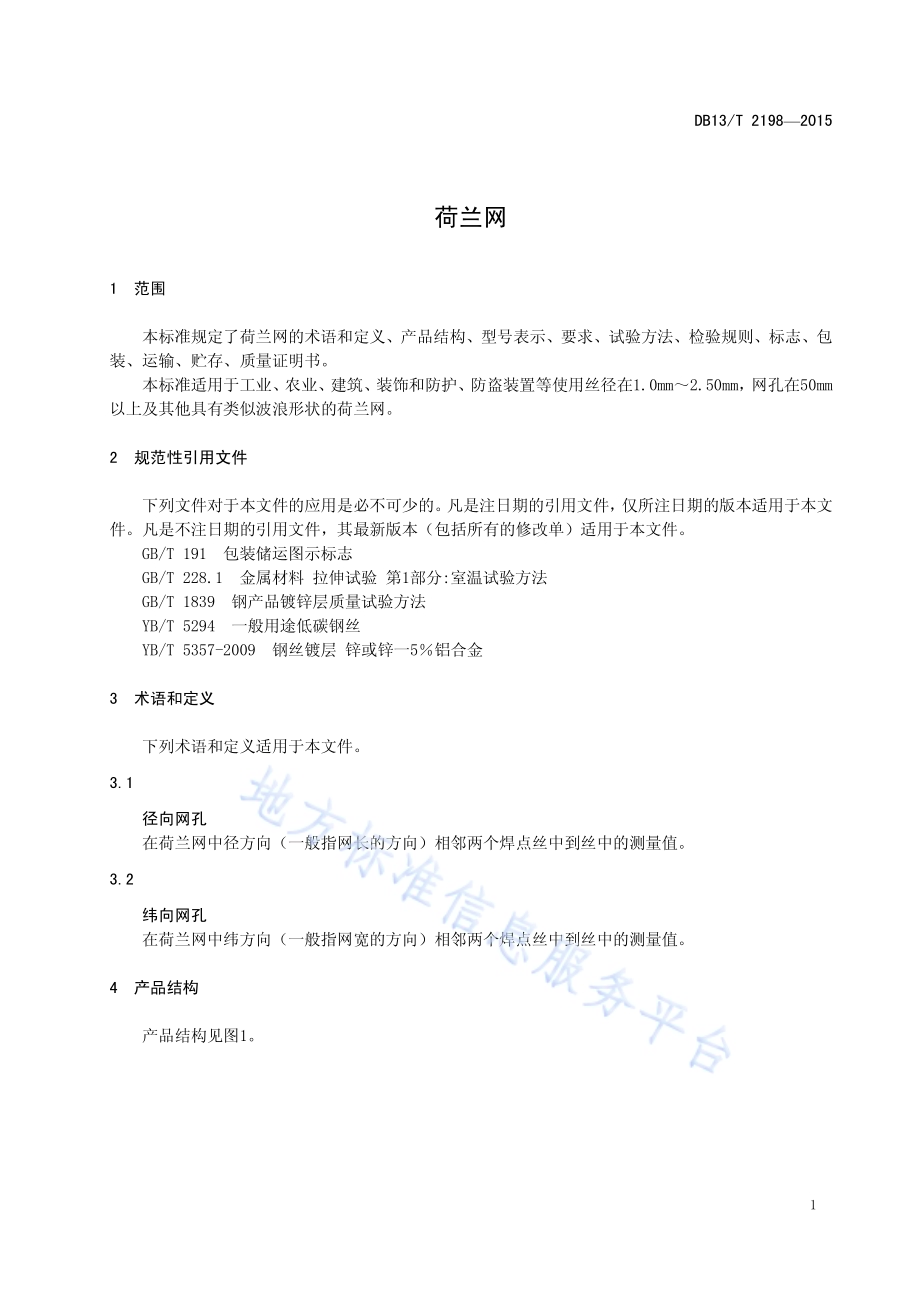

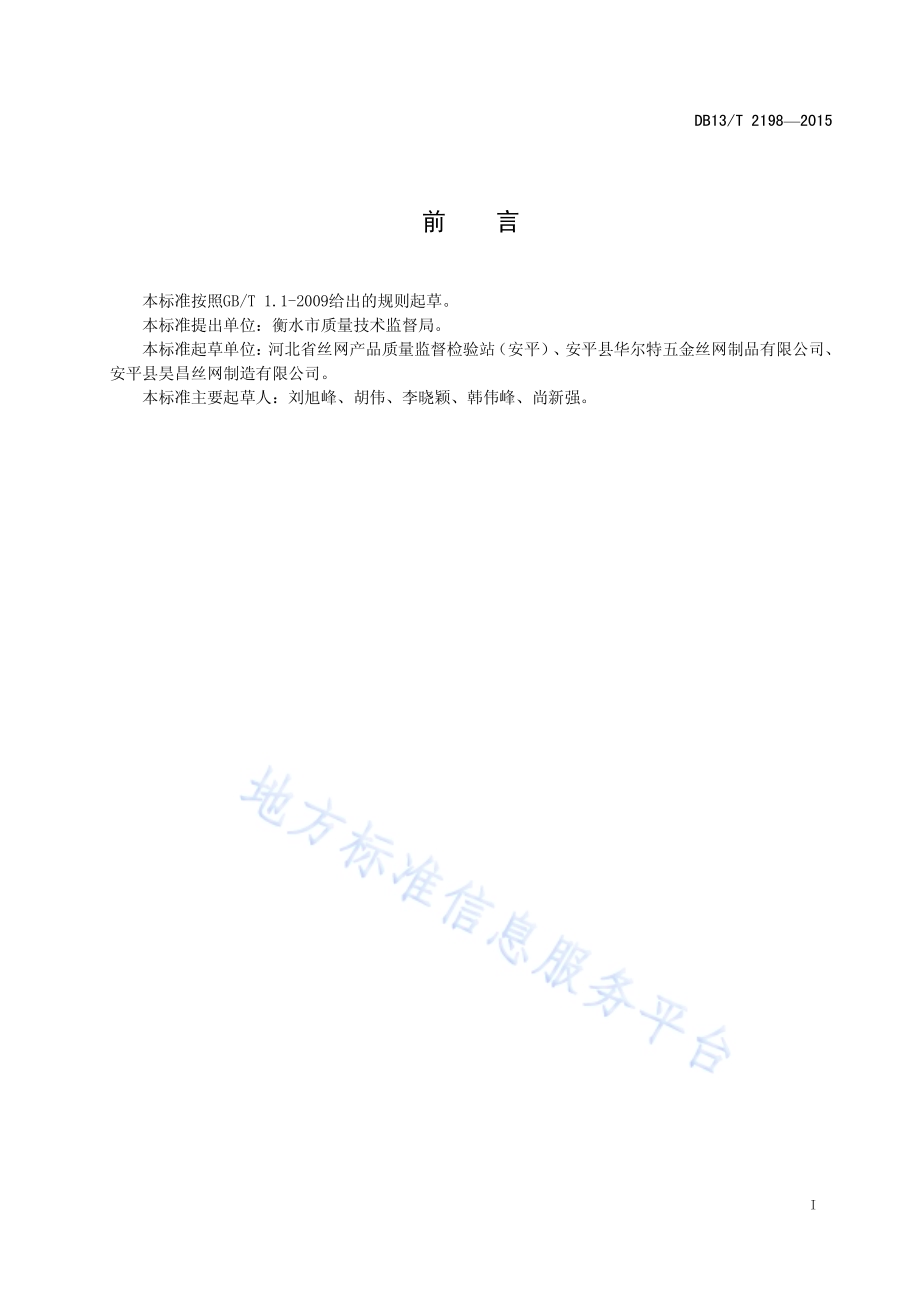

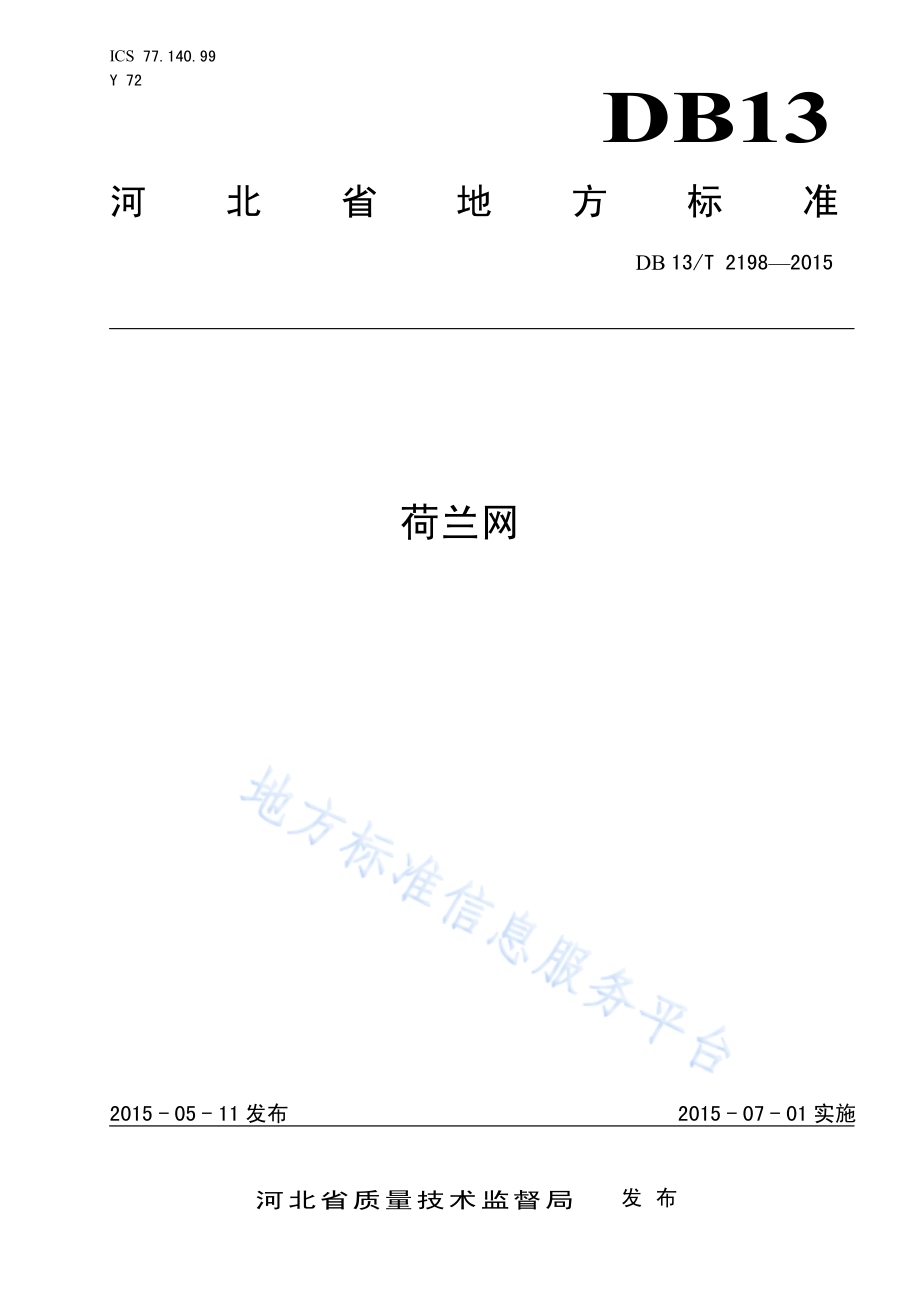

ICS 77.140.99 Y 72 DB13 河 北 省 地 方 标 准 DB 13/T 21982015 荷兰网 2015-05-11 发布 2015-07-01 实施 河北省质量技术监督局 发 布 DB13/T 21982015 I 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准提出单位：衡水市质量技术监督局。本标准起草单位：河北省丝网产品质量监督检验站（安平）、安平县华尔特五金丝网制品有限公司、安平县昊昌丝网制造有限公司。本标准主要起草人：刘旭峰、胡伟、李晓颖、韩伟峰、尚新强。DB13/T 21982015 1 荷兰网 1 范围 本标准规定了荷兰网的术语和定义、产品结构、型号表示、要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书。本标准适用于工业、农业、建筑、装饰和防护、防盗装置等使用丝径在1.0mm2.50mm，网孔在50mm以上及其他具有类似波浪形状的荷兰网。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191 包装储运图示标志 GB/T 228.1 金属材料 拉伸试验 第1部分:室温试验方法 GB/T 1839 钢产品镀锌层质量试验方法 YB/T 5294 一般用途低碳钢丝 YB/T 5357-2009 钢丝镀层 锌或锌一5铝合金 3 术语和定义 下列术语和定义适用于本文件。3.1 径向网孔 在荷兰网中径方向（一般指网长的方向）相邻两个焊点丝中到丝中的测量值。3.2 纬向网孔 在荷兰网中纬方向（一般指网宽的方向）相邻两个焊点丝中到丝中的测量值。4 产品结构 产品结构见图1。DB13/T 21982015 2 毛边 径向网孔 丝径 纬向网孔 径丝弯曲度 图1 产品结构图 5 型号规格 荷兰网型号规格表示如下：H-网孔尺寸，mm 金属丝涂塑后直径，mm 金属丝直径，mm 内丝防腐处理方 H表示低碳钢丝未经镀锌处理；D表示电镀锌，R 表示热镀锌 荷兰网代号 示 例：HD-2.002.805050 表示为内丝表面经电镀锌处理，金属丝直径为2.00mm，涂塑后丝径为2.80mm,网孔尺寸为50mm50mm 的涂塑荷兰网。6 要求 6.1 外观及涂层 6.1.1 外观 6.1.1.1 网面应平整，无断丝，网格应均匀。6.1.1.2 经镀锌处理的网面不得有漏镀、漏铁、生锈、流挂滴瘤或多余结块。6.1.1.3 网面应呈基本一致的金属光泽，表面应具有均匀完整的锌层。6.1.1.4 经涂塑处理的网面色泽应一致，涂层厚度一致且网面应光滑不得有郁结、麻面。6.1.2 涂层 6.1.2.1 经镀锌处理的焊网锌层附着量应符合YB/T 5357-2009 中锌层重量“F”级的规定。6.1.2.2 经涂塑处理的焊网涂层附着厚度应符合表1的规定。DB13/T 21982015 3 表1 涂层附着厚度 单位：mm 钢丝直径 1.002.50 喷塑处理的涂塑厚度 0.50 浸塑处理的涂塑厚度 0.50 注：先经镀锌处理的网面，再经涂塑处理，可根据客户要求商定涂层厚度。6.2 低碳钢丝 6.2.1 荷兰网采用一般用途低碳钢丝，力学性能应符合YB/T 5294 的规定。6.2.2 低碳钢丝的直径及允许偏差应符合表2的规定。表2 金属丝的直径及允许偏差 单位：mm 低碳钢丝直径 允许偏差 1.001.80 0.05 1.802.50 0.07 6.3 网孔 6.3.1 网孔尺寸 荷兰网网孔尺寸应符合表3规定。表3 网孔尺寸 单位：mm 网孔尺寸 网孔径向偏差 网孔纬向偏差 5075 5%2%75100 5%3%6.3.2 网孔径丝弯曲度 网孔的径丝弯曲峰点最高为4mm10mm。6.4 允许偏差 网面长度与网面宽度的允许偏差不超过规定值0.5%。6.5 产品性能 6.5.1 焊点开焊应不超过表4的规定。表4 焊点开焊 网孔，mm 处/m 点/处 5050 2 2 7575 2 2 100100 1 1 DB13/T 21982015 4 6.5.2 焊点抗拉力应不小于表5的规定。表5 抗拉力 低碳钢丝直径，mm 1.0 1.1 1.2 1.4 1.8 2.0 2.2 2.50 焊点抗拉力，N 80 100 120 160 270 330 400 500 注：丝径在两个值中间时，按两个抗拉力值根据比例求值。7 试验方法 7.1 外观 目视，手感。7.2 锌层重量 按GB/T 1839的规定进行。7.3 涂层厚度 7.3.1 操作方法 7.3.1.1 用通用量具对涂塑后的网片直径进行测量，并记录数值。7.3.1.2 用合适的刀具将涂层剥离并不损坏金属丝直径。7.3.1.3 用通用量具对剥离涂层后的网片直径进行测量，并记录数值。7.3.2 结果计算 涂塑钢丝试样涂层厚度按式（1）计算：h=（d 1-d 2）/2（1）式中：h涂塑钢丝的涂层厚度，mm；d 1剥离涂层前的直径，mm；d 2剥离涂层后的直径，mm。7.4 径纬丝直径 用通用量具在荷兰网上任取几处分别测量径纬丝直径(不少于三处)，计算平均值。7.5 网孔尺寸 用通用量具在荷兰网上任取几处分别任意三个网孔的长宽（不少于三处），计算平均值。7.6 网面长度、宽度 用通用量具，任意量取三个径向、纬向的数值，计算平均值。7.7 钢丝力学性能 DB13/T 21982015 5 按GB/T 228.1 的规定进行。7.8 焊点开焊数 目测。7.9 弯曲度 任取一网孔用直尺及其他通用量具测量拨弯处峰谷之间的最大值，测量位置不少于3处，计算平均值。7.10 焊点抗拉力 在荷兰网上任意取五个焊点，按图2进行拉伸，测算焊点断开时拉力值并计算平均值。图2 拉伸示意图 8 检验规则 8.1 每批荷兰网须经出厂检验合格后方能出厂，并附有证明产品质量合格的文件或标记。8.2 组批 同一基底材料，同一规格尺寸，同一表面处理的1000m2荷兰网为一批，不足1000m2的按一批计。每批随机抽取1卷进行检验。8.3 检验分类 产品检验分为出厂检验和型式检验。8.4 出厂检验 8.4.1 出厂检验项目见表6，所有项目均合格方可签发合格证。表6 检验项目 序号 项目名称 出厂检验 型式检验 1 径纬丝直径 2 网孔尺寸 3 网面径向长度纬向宽度 DB13/T 21982015 6 表6（续）序号 项目名称 出厂检验 型式检验 4 钢丝力学性能-5 焊点开焊 6 焊点抗拉力-7 外观质量 8 锌层重量-9 涂层厚度-8.4.2 出厂检验中出现不合格项，应加大检验比例进行复检，检验比例达到30%以上时，判定批次不合格。出厂检验按出厂数量的10%进行抽检，不合格时增加到20%，依此类推。8.5 型式检验 8.5.1 型式检验项目包括本标准规定的全部项目，正常生产时每2年进行一次，按批次任取其中3m，有下列情况之一时，也应进行型式检验：a)新产品定型鉴定；b)正式生产后，如结构、材料、工艺有较大改变，可能影响产品质量时；c)产品停产一年以上，恢复生产时；d)出厂检验结果与上次型式检验结果有较大差异时；e)国家质量监督机构提出要求时。8.5.2 型式检验各项检验指标全部符合本标准技术要求，则判为合格。若有一项不符合要求，应另取双倍试样进行该项复检，复检结果仍不合格，则判该批产品不合格。9 标志、包装、运输、贮存、质量证明书 9.1 标志 产品标志可采用打钢印、喷印、盖印、挂标牌、粘贴标签和放置卡片等方式。标志应字迹清楚，牢固可靠。标志应包括：产品名称、产品标记、批号、数量、重量、商标、执行标准编号、制造厂商和出厂日期。9.2 包装 产品包装应牢固安全，防止镀层破坏或产品变形，方便运输。包装储运标志应符合GB/T 191 规定。9.3 运输、贮存 产品在运输、贮存过程中应固定牢靠，防止因颠簸、碰撞、挤压损坏镀层或是网片变形。9.4 质量证明书 产品出厂时，应附产品质量证明书，并提供本批荷兰网原材料生产厂的材质证明书。产品质量证明书包括如下内容：DB13/T 21982015 7 a)产品名称；b)产品规格；c)产品的材质及原生产厂厂名；d)本批数量；e)生产及检验日期；f)标准规定的各项试验结果及检验部门准许出厂的意见（盖章）；g)供方名称；h)需方名称；i)执行标准编号。_
