公路改（扩）建旧路路基路面技术状况检测与评价DB41／T 1287-2016.pdf

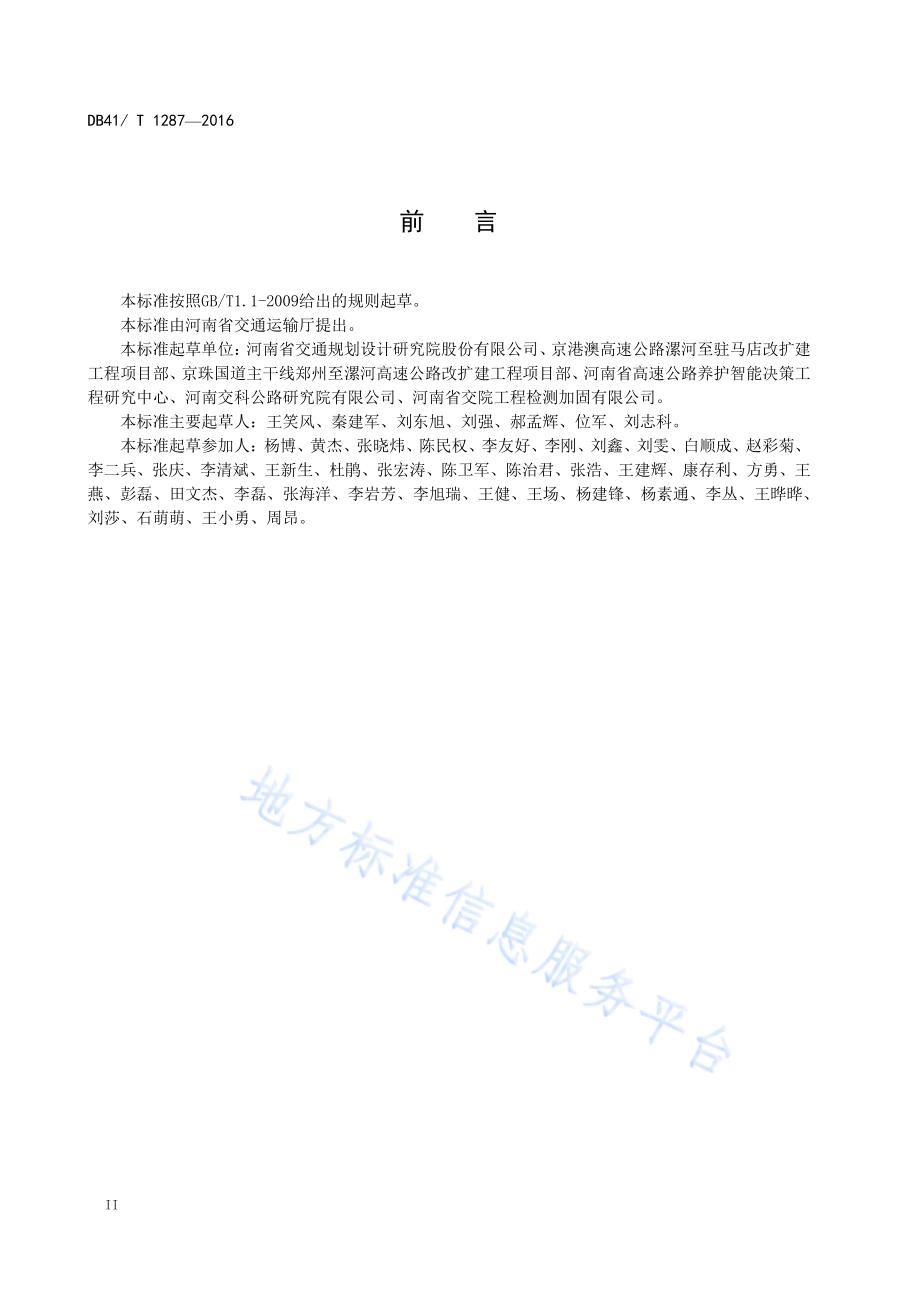

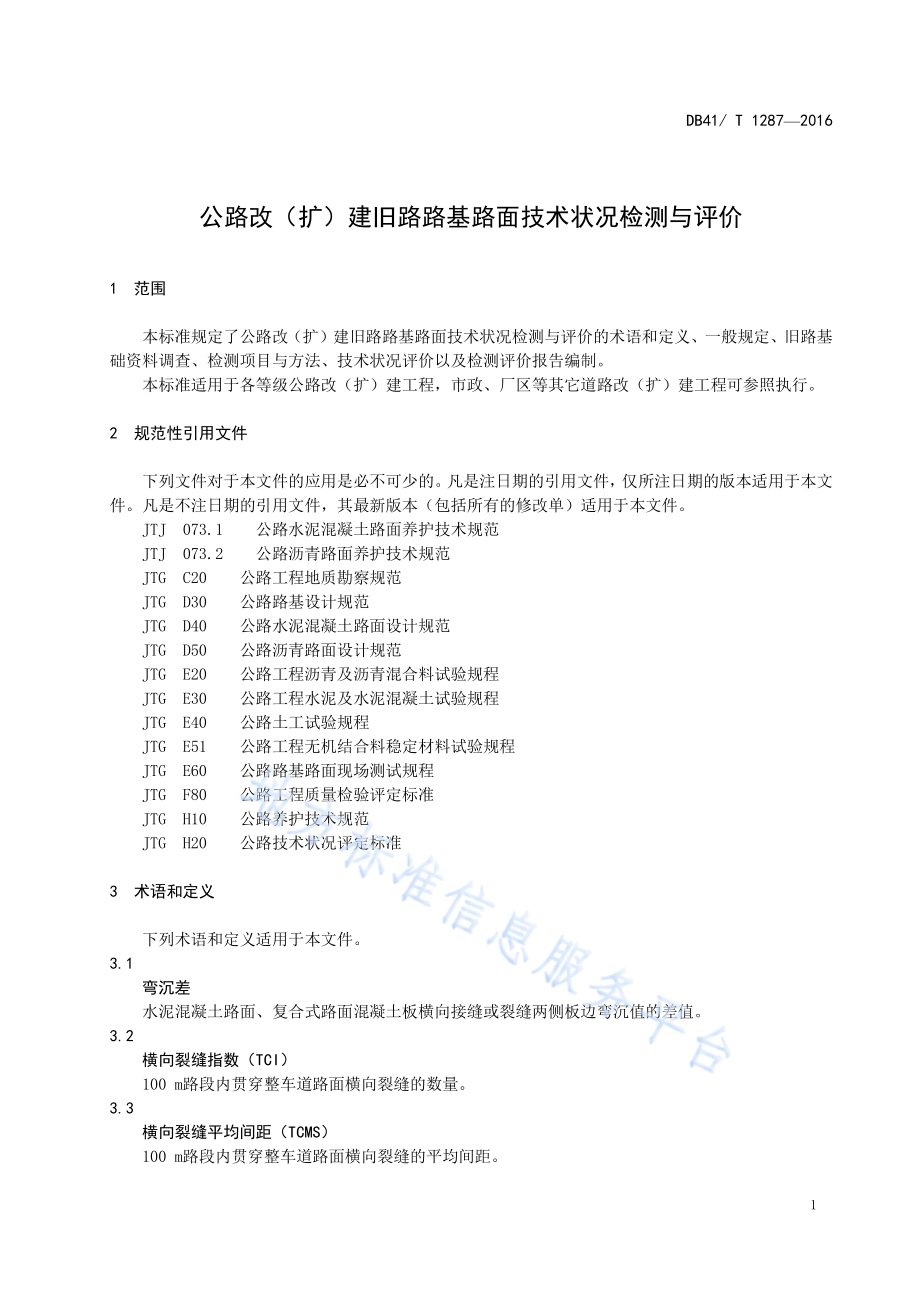

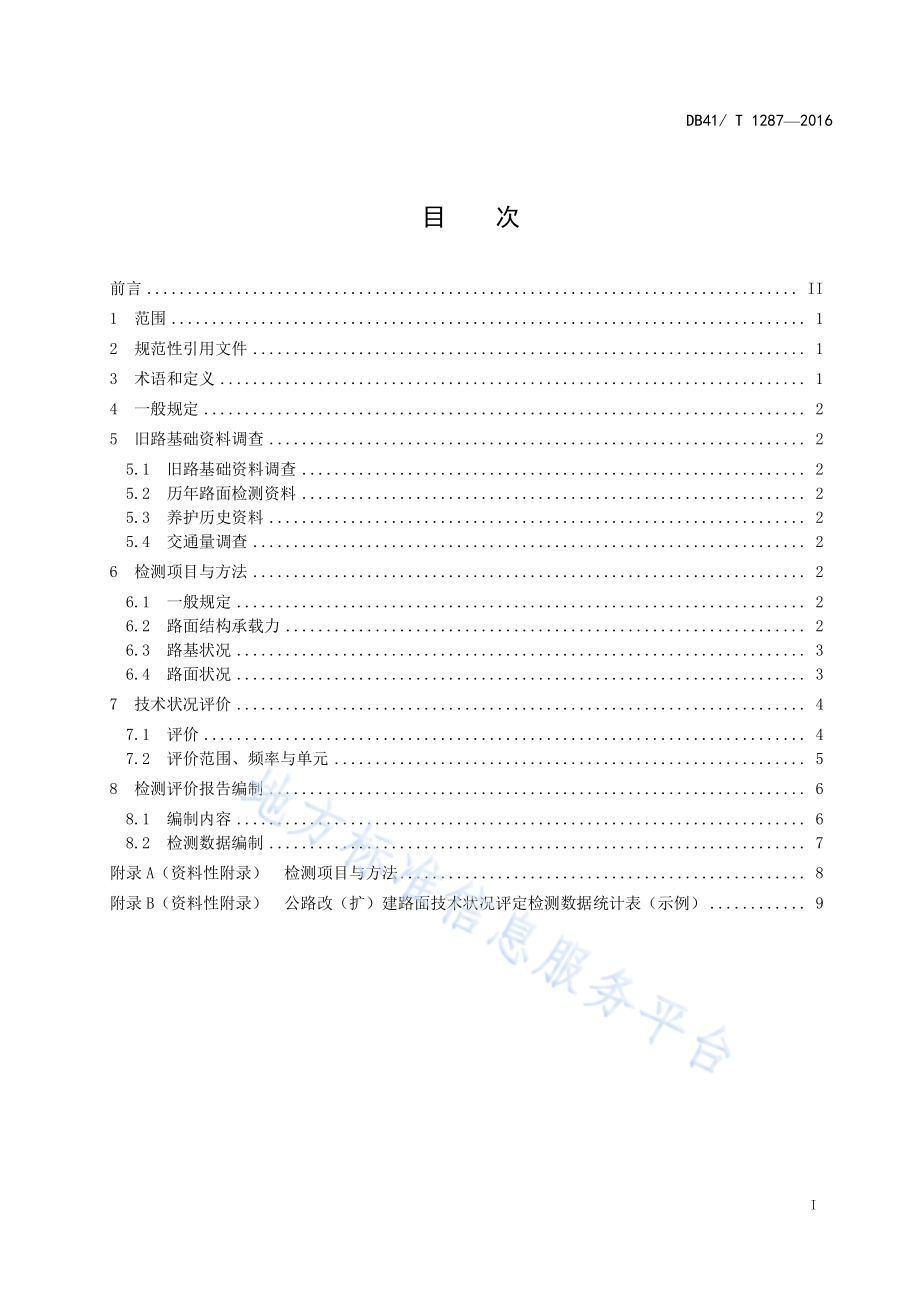

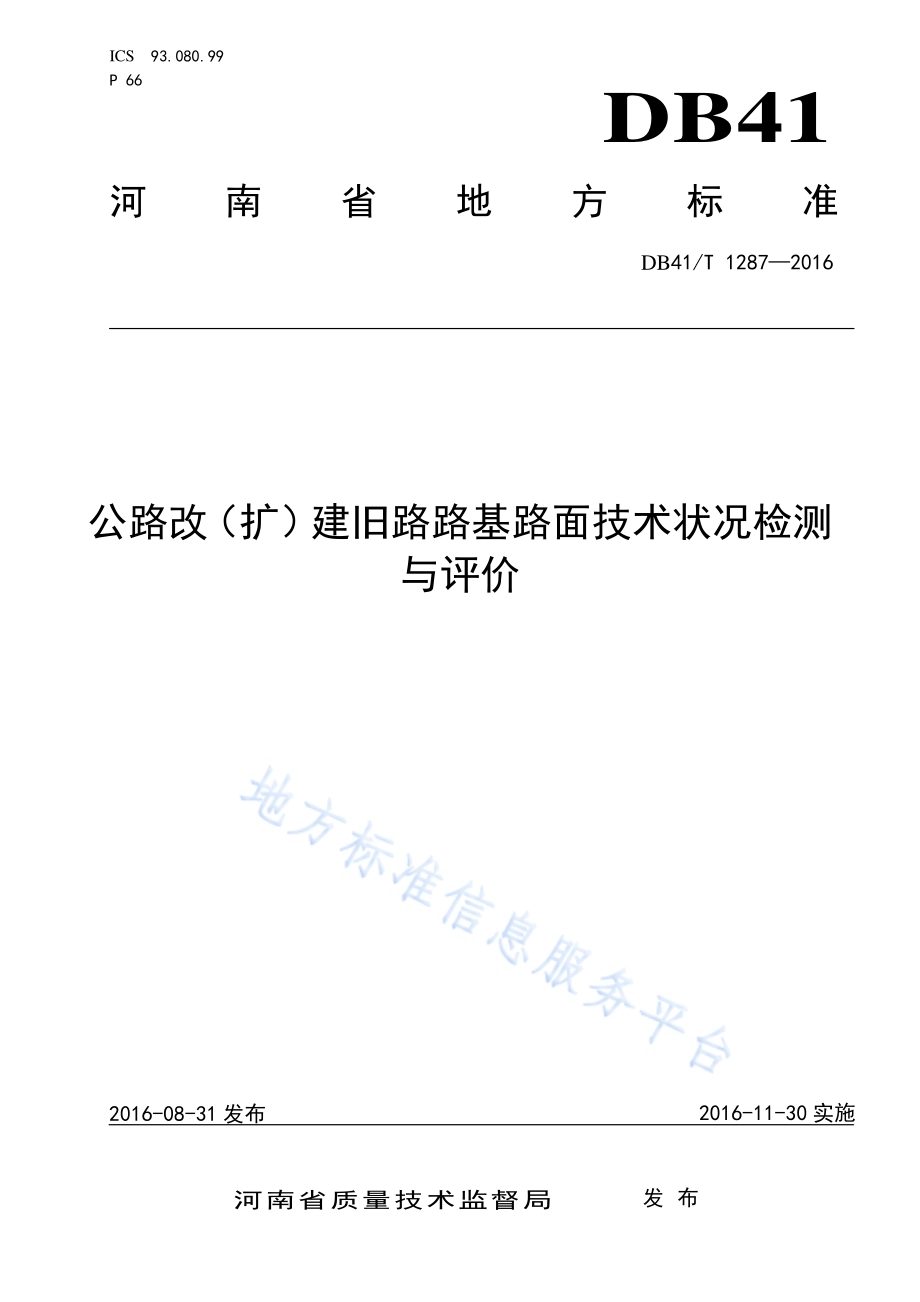

ICS 93.080.99 P 66 DB41 河南省地方标准 DB41/T 1287 2016 公路改（扩）建旧 路路基路 面技术状 况检测与评价 2016-08-31 发布 2016-11-30 实施 河 南 省 质 量 技 术 监 督 局 发布 DB41/T 1287 2016 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 一 般规 定.2 5 旧 路基 础资 料调 查.2 5.1 旧路 基础 资料 调查.2 5.2 历年 路面 检测 资料.2 5.3 养护 历史 资料.2 5.4 交通 量调 查.2 6 检 测项 目与 方法.2 6.1 一般 规定.2 6.2 路面 结构 承载 力.2 6.3 路基 状况.3 6.4 路面 状况.3 7 技 术状 况评 价.4 7.1 评价.4 7.2 评价 范围、频 率与 单 元.5 8 检 测评 价报 告编 制.6 8.1 编制 内容.6 8.2 检测 数据 编制.7 附录A（资 料性 附录）检测项 目与 方法.8 附录B（资 料性 附录）公路改（扩）建 路面 技术 状况评 定检 测数 据统 计表（示例）.9 DB41/T 1287 2016 II 前 言 本标准 按照GB/T1.1-2009 给出的 规则 起草。本标准 由河 南省 交通 运输 厅提出。本标准 起草 单位：河 南省 交通规 划设 计研 究院 股份 有限公 司、京港 澳高 速公 路漯河 至驻 马店 改扩 建工程项 目部、京 珠国 道主 干线郑 州至 漯河 高速 公路 改扩建 工程 项目 部、河南 省高速 公路 养护 智能 决 策 工程研究 中心、河 南交 科公 路研究 院有 限公 司、河南 省交院 工程 检测 加固 有限 公司。本标准 主要 起草 人：王笑 风、秦 建军、刘 东旭、刘 强、郝 孟辉、位 军、刘志 科。本标准 起草 参加 人：杨博、黄杰、张晓 炜、陈民 权、李友好、李 刚、刘 鑫、刘雯、白顺 成、赵 彩菊、李二兵、张庆、李清 斌、王新生、杜鹃、张宏 涛、陈卫军、陈治 君、张 浩、王建辉、康存 利、方 勇、王燕、彭 磊、田 文杰、李磊、张海 洋、李 岩芳、李旭 瑞、王 健、王 场、杨建锋、杨素 通、李 丛、王晔晔、刘莎、石萌 萌、王小 勇、周昂。DB41/T 1287 2016 1 公 路改（扩）建旧 路路基 路面技术 状况检 测与评价 1 范围 本标准 规定 了公 路改（扩）建旧 路路 基路 面技 术状 况检测 与评 价的 术语 和定 义、一 般规 定、旧路 基础资料 调查、检 测项 目与 方法、技术 状况 评价 以及 检测评 价报 告编 制。本标准 适用 于各 等级 公路 改（扩）建 工程，市 政、厂区等 其它 道路 改（扩）建工程 可参 照执 行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。JTJ 073.1 公路 水泥 混凝土 路面 养护 技术 规范 JTJ 073.2 公路 沥青 路面养 护技 术规 范 JTG C20 公 路工 程地 质勘察 规范 JTG D30 公 路路 基设 计规范 JTG D40 公 路水 泥混 凝土路 面设 计规 范 JTG D50 公 路沥 青路 面设计 规范 JTG E20 公 路工 程沥 青及沥 青混 合料 试验 规程 JTG E30 公 路工 程水 泥及水 泥混 凝土 试验 规程 JTG E40 公 路土 工试 验规程 JTG E51 公 路工 程无 机结合 料稳 定材 料试 验规 程 JTG E60 公 路路 基路 面现场 测试 规程 JTG F80 公 路工 程质 量检验 评定 标准 JTG H10 公 路养 护技 术规范 JTG H20 公 路技 术状 况评定 标准 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 弯沉差 水泥混 凝土 路面、复 合式 路面混 凝土 板横 向接 缝或 裂缝两 侧板 边弯 沉值 的差 值。3.2 横向裂 缝指 数（TCI）100 m 路段 内贯 穿整 车道 路 面横向 裂缝 的数 量。3.3 横向裂 缝平 均间 距（TCMS）100 m 路段 内贯 穿整 车道 路 面横向 裂缝 的平 均间 距。DB41/T 1287 2016 2 3.4 网裂面 积率（NCAR）100 m 路段 内路 面网 裂、龟 裂病害 的面 积占 路面 面积 的百分 比。3.5 修补面 积率（PAR）100 m 路段 内路 面修 补的 面 积占路 面面 积的 百分 比。3.6 破损板 率（BSR）100 m 路段 内水 泥混 凝土 路 面破碎 板、断裂 板以 及边 角破损 板的 块数 占路 面板 块数的 百分 比。4 一般规 定 4.1 公路改（扩）建 工程 的各 个设计 阶段 应根 据设 计需 要选择 不同 的检 测项 目及 频率。4.2 高速公 路、一级 公路 路面 检测应 优先 采用 无损 检测 方法，其他 等级 公路 路面 检测参 照执 行。5 旧路基 础资 料调 查 5.1 旧路基 础资 料调 查 基础数 据包 括设 计文 件、施工资 料、交竣 工资 料、养护管 理信 息、交通 状况 等。5.2 历年路 面检 测资 料 历年路 面检 测资 料包 括路 面车辙、破 损状 况、弯沉、平整 度、横向 力系 数等。5.3 养护历 史资 料 5.3.1 运营期 间路 基路 面专 项养 护及大 中修 实施 情况。5.3.2 根据设 计文 件、交竣 工资 料和养 护历 史数 据认 定现 有路面 结构 形式。5.4 交通量 调查 进行项 目历 史交 通量、交 通组成、车 辆轴 载等 数据 调查，并符 合以 下原 则：a)交通组 成数 据应 至少 包含 近 3 年 的调 查资 料；b)轴载谱 数据 应采 用专 用轴 载调查 设备 进行 连续 观测，若条 件不 具备，可 进行 抽样调 查。6 检测项 目与 方法 6.1 一般规 定 6.1.1 宜选择 最不 利季 节进 行检 测，检 测与 设计 时间 间隔 超过 6 个月 应重 新检 测。6.1.2 沿线排 水设 施应 进行 专项 调查。6.2 路面结 构承 载力 路面结 构承 载力 检测 项目 与方法 按 表 1 执 行。DB41/T 1287 2016 3 表1 路面结 构承 载力 检测 项目 与方法 检测项目 检测设备 检测方法 适用路面结构 弯沉 落锤式弯沉仪 JTG E60 T 0953 沥青路面、复合式路面 自动弯沉仪 JTG E60 T 0952 贝克曼梁 JTG E60 T 0951 传荷能力（弯沉差）落锤式弯沉仪 JTG E60 T 0953 水泥混凝土路面、复合式路面 贝克曼梁 JTG E60 T 0951 注：检测设备与方法任选其中 一种。6.3 路基状 况 路基状 况检 测项 目与 方法 按表2 执行。表2 路基状 况检 测项 目与 方法 检测项目 检测方法 备注 路基承载力 JTG E60 T 0943 或 JTG E60 T 0953 采用路床顶承载板试验 或采用路面顶动态弯沉反算 路基密实度 JTG C20 3.3 采用钻机干钻勘 探，参考附录A 中A.2.2，分层取样检测 路基填料 颗粒分析 JTG E40 T0115 含水量 JTG E40 T0103 液限、塑限、塑性指数 JTG E40 T0118 材料工程分类 JTG E40 T0115、JTG E40 T0118 6.4 路面状 况 路面检 测项 目与 方法 按 表3 执行。表3 路面状 况检 测项 目与 方法 检测项目 检测方法 适用路面结构 路面破损状况 路面综合检测车检测或人工调查 沥青路面、水泥混凝土路面、复 合式路面 路面车辙 JTG E60 T 0973 沥青路面、复合式路面 路面内部缺陷 探地雷达检测、路面钻芯验证 沥青路面、水泥混凝土路面、复 合式路面 路面结构层厚度 探地雷达检测、路面钻芯验证 沥青路面、水泥混凝土路面、复 合式路面 DB41/T 1287 2016 4 表3 路面 状况 检测 项目 与方法（续）检测项目 检测方法 适用路面结构 旧路路面材料性能试验 沥青含量 JTG E20 T0735 沥青路面、复合式路面 面层矿料级配 JTG E20 T0725 沥青路面、复合式路面 面层劈裂强度 JTG E20 T0716 沥青路面、水泥混凝土路面、复 合式路面 沥青针入度 JTG E20 T0604 沥青路面、复合式路面 沥青延度 JTG E20 T0605 沥青路面、复合式路面 沥青软化点 JTG E20 T0606 沥青路面、复合式路面 基层无侧限抗压强度 JTG E51 T0805 沥青路面、水泥混凝土路面、复 合式路面 注：基层内部损坏状况及结构 层厚度检测方法参照附录 A 中A.3、A.4；路面内部损坏状况 钻芯取样检测应按附录 B中表 B.3 进行记录；路面钻取 的芯样应按附录 B 中表B.4 进 行记录。7 技术状 况评 价 7.1 评价 7.1.1 对运营 期旧 路路 基路 面典 型病害 成因、各 养护 方案 的使用 效果 进行 评价。7.1.2 路面弯 沉评 价应 符 合 JTG H20 中 相关 规定，传 荷能 力评价 应符 合JTG D50 中 相关规 定。7.1.3 路基填 料密 实度、干 湿状 态、填 料的 物理 力学 参数 评价应 符 合JTG C20 中相 关规定。7.1.4 路面车 辙评 价应 符 合 JTG H20 中 相关 规定。7.1.5 路面破 损状 况评 价应 符 合JTG H20 中 相关 规定。7.1.6 对沥青 路面，应 进行 路面 横向裂 缝指 数、横向 裂缝 平均间 距、网裂 面积 率、修补面 积率 评价，并按附 录 B 中表 B.1、表B.2 进 行统 计。横向裂 缝平 均间 距（TCMS），按 式（1）计算。=100（1）网裂面 积率（NCAR），按 式（2）计 算。=100%（2）修补面 积率（PAR），按 式（3）计 算。=100%（3）式中：TCI 横 向裂 缝指 数，条；TCMS 横向 裂缝 平均 间距，m；NCAR 网裂 面积 率，%；PAR 修补 面积 率，%；100 m 路 段内 沥青 路面网 裂病 害面 积，m2；100 m 路段 面积，m2；100 m 路段 内沥 青 路面修 补病 害面 积，m2。DB41/T 1287 2016 5 7.1.7 对水泥 混凝 土路 面，应进 行破损 板率（BSR）评价，按式（4）计算。=100%（4）式中：BSR 破 损板 率，%；100 m 路 段内 水泥 板断板 病害 的板 块数 量，块；100 m 路段 内水 泥 板块的 数量，块。7.1.8 路面结 构层 厚度 评价 应 按JTG F80 中 相关 规定 计算 合格率，评 价路 面结 构层 厚度与 设计 厚度 的一致性。7.1.9 评价路 面结 构层 内部 损坏 状况、病害 发展 层位 及结 构层层 间结 合状 况。7.2 评价范 围、频率 与单 元 7.2.1 工程可 行性 研究 阶段 按 表 4 执行。表4 工程可 行性 研究 阶段 评价 检测项目 评价范围 评价频率 评价单元 路面破损状况 行车道 连续检测 1 km 路面弯沉 行车道 1 处/50 米 1 km 传荷能力（弯沉差）行车道 1 处/200 米 1 km 7.2.2 初步设 计阶 段按 表 5 执行。表5 初步设 计阶 段评 价 检测项目 评价范围 评价频率 评价单元 路面破损状况 行车道 连续检测 1 km 路面车辙 行车道 连续检测 1 km 路面弯沉 行车道 1 处/50 米 1 km 传荷能力（弯沉差）行车道 1 处/100 米 1 km 路面内部缺陷 行车道 统计具体病害段落连续检测-路面钻芯验证 行车道 1 孔/（4 千米幅）-旧路路面材料性能试验 芯样结构层厚度 全幅芯样 满足试验要求 分层 劈裂强度 基层无侧限抗压强度 7.2.3 施工图 设计 阶段 按 表 6 执 行。DB41/T 1287 2016 6 表6 施工图 设计 阶段 评价 检测项目 评价范围 评价频率 评价单元 备注 路面破损状况 全部车道 连续检测 1 km 拟利用的硬路肩或紧急停车带应检测，病害严重路段应增加检测频率 路面车辙 全部车道 连续检测 1 km 路面弯沉 全部车道 1 处/20 米 1 km 传荷能力（弯沉差）全部车道 1 处/100 米 1 km 路面结构层厚度（探地雷达）全部车道 1 处/50 米-路面内部缺陷 全部车道 具体病害段落连续检测-路面钻芯验证 行车道 1 孔/（1 千米幅）-测点应结合典型病害情况，不宜平均分布 路基承载力 行车道 1 处/4 千米-路基密实度 行车道 1 处/500 米-参考附录 A 中 A.2.2，分层检测 旧路路基填料性能试验 颗粒分析 各分层试样 按路基钻探孔数检测 分层 含水量 液限、塑限、塑性指数 材料工程分类 旧路路面材料性能试验 沥青含量 全幅芯样 满足试验要求 分层 路面大中修路段单独评价 面层矿料级配 面层劈裂强度 沥青针入度 沥青延度 沥青软化点 基层无侧限抗压强度 8 检测评 价报 告编 制 8.1 编制内 容 检测评 价报 告应 包括：a）工程项 目概 况；b）检测项 目；c）检测依 据；d）技术状 况评 价。DB41/T 1287 2016 7 8.2 检测数 据编 制 检测数 据应 包括：a)各车道 单点 弯沉 值统 计表（符 合 JTG H20 中 的相 关 要求）、水 泥混 凝土 板传 荷能力 统计 表（如有）；b)路基回 弹模 量统 计表、路 基干湿 状态 及密 实度 统计 表；c)各车道 路面 破损 状况 统计 表（每 千米、每百 米，符 合 JTG H20 中的 相关 要求）、各车 道裂 缝密集段落 统计 表（附 录B 中表 B.1）、各车 道路 面裂 缝病害 详细 统计 表（附 录B 中表B.2）；d)各车道 路面 车辙 统计（每 十米，符 合 JTG H20 中的 相关要 求）；e)路面厚 度检 测统 计表（每 千米、每百 米）；f)路面结 构层 内部 损坏 状况 统计表、路 面内 部损 坏状 况钻芯 验证 统计 表（附 录B 中表B.3）；g）路 面芯 样试 验结 果统 计表、钻芯 检测 汇总 表（附录 B 中表 B.4）。DB41/T 1287 2016 8 附 录 A（资料 性附 录）检测项 目与 方法 A.1 沿 线排 水设 施 A.1.1 调查 公路 两侧和 中 央分隔 带的 防水、排 水设 施的应 用情 况。A.1.2 从排 水设 施的尺 寸、位置、设 置坡 度角 度等 方面，对其 使用 效果 进行 查验分 析。A.1.3 统计 排水 设施损 坏、缺失 情况。A.2 路 基状 况检 测及 路基 土室内 试验 A.2.1 确定 土样 的液限、塑性指 数和 含水 率，计算 路基土 的天 然稠 度，通过 查表得 到该 路段 路基 干湿状态。A.2.2 路基 土 密 实度可 采 用标准 贯入 试验 或圆 锥动 力触探 试验 确定，通 过试 验锤击 数及 路基 土定 性试验结果 查表 得到 该路 段的 路基土 密实 度，取样 方法 应符合 以下 原则：a）粉 土、黏性 土应 取原 状 样，在 距路 基顶0 m10 m 深度范 围内 取样 间距 宜为1.0 m，10 m 以下 取样间距宜 为1.5 m，变 层应 立 即取样；b）砂 土、碎石 可取 扰动 样，取样 间距 宜为2.0 m，变 层应立 即取 样；c）层 厚大 于5 m 的同 一土 层，可 在上、中、下 取样，取样 后应 立即 进行 动力 触探试 验。A.3 路 面基 层状 况检 测 A.3.1 探地 雷达 天线频 率 宜 选用400MHz 500MHz。A.3.2 路面 基层 典型病 害 分为基 层不 密实、基 层脱 空、基 层沉 陷。A.4 路 面结 构层 厚度 A.4.1 高速 公路、一级 公 路 宜选 用频 率900MHz1 GHz 的雷 达天 线；低等 级公 路 宜选用 频率 大于1 GHz 的雷达天 线。A.4.2 路面 病害 成因分 析 主要基 于现 场钻 取的 芯样 进行，钻芯 检测 时应 符合 以下原 则：a）车辙波峰、波谷及 同断 面正常位置 分别钻芯，通 过测定芯样 各层位厚 度，分析路面车 辙病害 发生的层 位和 车辙 类型；b）骑 缝钻 芯，判断 路面 结 构裂缝 深度 和破 坏层 位。A A 附 录 B（资料 性附 录）公路改（扩）建 路面 技术 状况评 定检 测数 据统 计表（示例）各车道 裂缝 密集 段落 统计 表（示 例）见表B.1。表 B.1 各 车道 裂缝 密集 段 落统计 表 序号 标段 上下行方向 车道 起点桩号 终点桩号 病害类型 裂缝条数 1 1 标 上行 行车道 K088+700 K088+800 横缝 6 2 1 标 上行 行车道 K089+000 K089+100 横缝 6 3 2 标 上行 行车道 K089+400 K089+500 横、纵缝 6 4 5 6 7 8 9 10 DB41/T 1287 2016 9 各车道 路面 裂缝 病害 详细 统计表（每百 米）（示例）见表B.2。表 B.2 各 车道 路面 裂缝 病 害详细 统计 表（每百 米）（示例）沥青路面破损调查表（0-500）路线名称 XX 高速 调查方向 上行 调查时间 2015.7.8 调查车道 行车道 起点桩号 K0+000 终点桩号 K0+500 调查内容 0-100 100-200 200-300 300-400 400-500 横向裂缝 程度 长度（m）位置 长度（m）位置 长度（m）位置 长度（m）位置 长度（m）位置 轻 3.0 K0+010 3.75 K0+055 重 3.75 K0+025 3.75 K0+110 3.75 K0+085 3.75 K0+155 3.75 K0+090 3.75 K0+098 纵向裂缝 程度 长度（m）起点位置 长度（m）起点位置 长度（m）起点位置 长度（m）起点位置 长度（m）起点位置 轻 重 15 K0+035 左 25 K0+120 中 10 K0+137 右 龟裂/块裂 程度 面积（m2）位置 面积（m2）位置 面积（m2）位置 面积（m2）位置 面积（m2）位置 轻 中 重 3 K0+077 病害密集路段 DB41/T 1287 2016 10 路面内 部损 坏状 况钻芯 验 证统计 表（示例）见 表B.3。表 B.3 路 面内 部损 坏状 况 钻芯验 证统 计表（示 例）序号 标段 上下行 方向 桩号 车道 基层病害类型 外观描述 雷达检测图 取芯前病害照片 芯样照片 孔洞照片 面层 基层 1 1标 下行 XX 方向 K155+604 行车道 基层不密实 上中面层裂缝贯穿，下面层密实完好 基层松散，芯样无法取出 2 3 DB41/T 1287 2016 11 现场钻 芯检 测统 计表（示 例）见 表B.4。表 B.4 现场 钻 芯检 测统 计 表（示 例）序号 标段 上下行 方向 桩号 车道 面层病害类型 厚度（cm）外观描述 取芯前病害照片 芯样照片 孔洞照片 面层 基层 面层 基层 1 1 标 上行 XX 方向 K153+210 行车道 横缝 4.3 6.0 10.5/上中面层裂缝贯穿，下面层密实完好 上基层密实完好 2 1 标 上行 XX 方向 K154+050 行车道 坑槽/11.5 17.1 上中面层修补，下面层完好 上基层完好密实 3 1 标 上行 XX 方向 K154+304 行车道 纵缝 5.1 6.0 11.0 17.2 19.1 上中下面层裂缝贯穿 裂缝贯穿基层 _ 9 DB41/T 1287 2016 12
