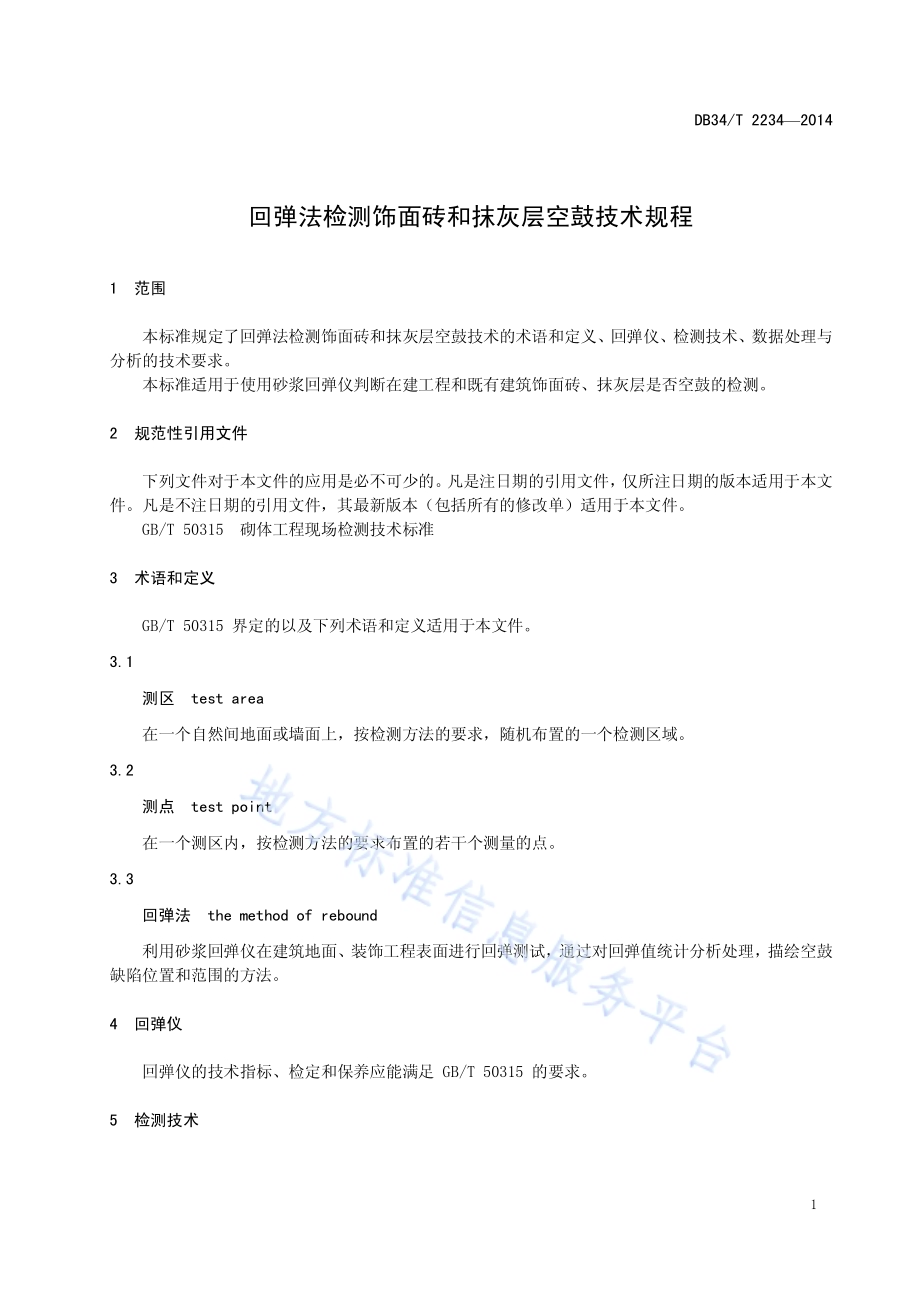

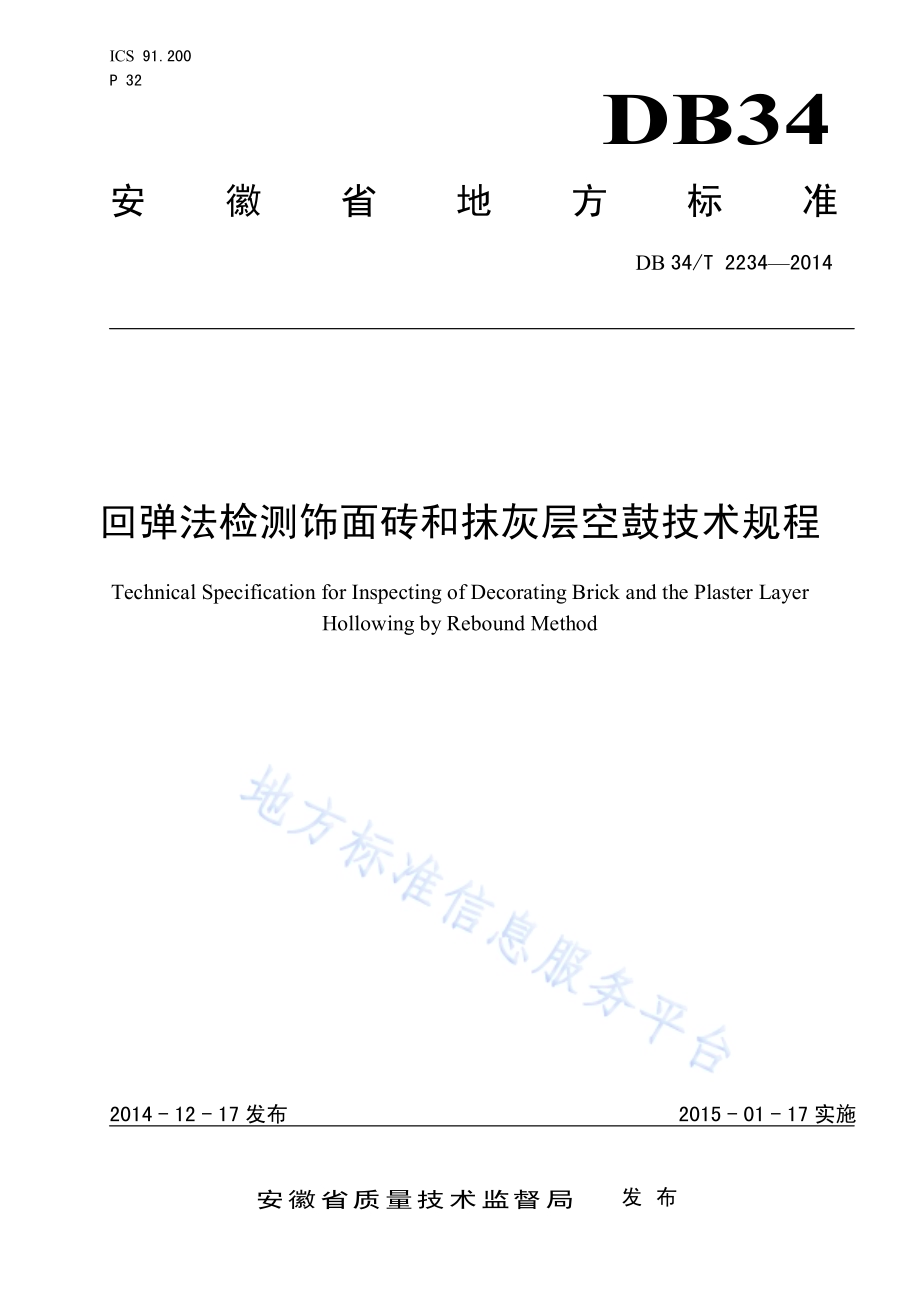

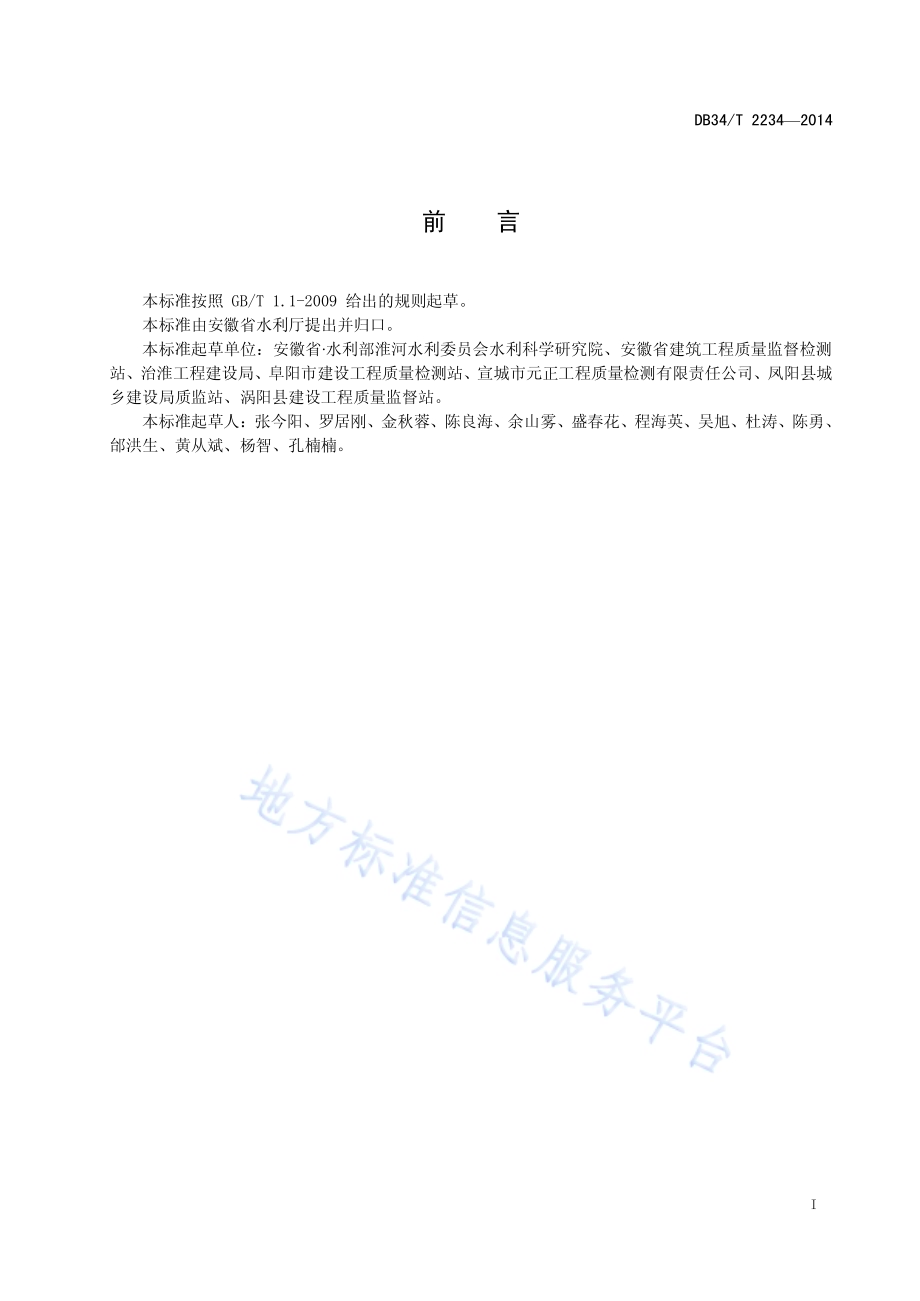

ICS 91.200 P 32 DB34 安 徽 省 地 方 标 准 DB 34/T 22342014 回弹法检测饰面砖和抹灰层空鼓技术规程 Technical Specification for Inspecting of Decorating Brick and the Plaster Layer Hollowing by Rebound Method 文稿版次选择 2014-12-17 发布 2015-01-17 实施安徽省质量技术监督局 发 布 DB34/T 22342014 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省水利厅提出并归口。本标准起草单位：安徽省水利部淮河水利委员会水利科学研究院、安徽省建筑工程质量监督检测站、治淮工程建设局、阜阳市建设工程质量检测站、宣城市元正工程质量检测有限责任公司、凤阳县城乡建设局质监站、涡阳县建设工程质量监督站。本标准起草人：张今阳、罗居刚、金秋蓉、陈良海、余山雾、盛春花、程海英、吴旭、杜涛、陈勇、邰洪生、黄从斌、杨智、孔楠楠。DB34/T 22342014 1 回弹法检测饰面砖和抹灰层空鼓技术规程 1 范围 本标准规定了回弹法检测饰面砖和抹灰层空鼓技术的术语和定义、回弹仪、检测技术、数据处理与分析的技术要求。本标准适用于使用砂浆回弹仪判断在建工程和既有建筑饰面砖、抹灰层是否空鼓的检测。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 50315 砌体工程现场检测技术标准 3 术语和定义 GB/T 50315 界定的以及下列术语和定义适用于本文件。3.1 测区 test area 在一个自然间地面或墙面上，按检测方法的要求，随机布置的一个检测区域。3.2 测点 test point 在一个测区内，按检测方法的要求布置的若干个测量的点。3.3 回弹法 the method of rebound 利用砂浆回弹仪在建筑地面、装饰工程表面进行回弹测试，通过对回弹值统计分析处理，描绘空鼓缺陷位置和范围的方法。4 回弹仪 回弹仪的技术指标、检定和保养应能满足 GB/T 50315 的要求。5 检测技术 DB34/T 22342014 2 5.1 对于饰面砖的抽检数量，每层应随机抽检 3 间，不足 3 间应全数检查，高层建筑的标准层可按每三层随机抽检 3 间；对于抹灰层的抽检数量，相同材料、工艺和施工条件的室内抹灰工程每 50个自然间随机抽检 5 间，不足 50 间的随机抽检 10且不少于 3间。5.2 对抽取的 1 个自然间地面或墙面饰面砖可作为1 个测区，每块饰面砖上可按 5 行5 列布置 25个测点，测点应均匀分布，位于饰面砖外围测点距其边缘距离不宜小于 3 cm，且不宜大于 5 cm；测点表面应清洁、干燥。当饰面砖较短边长小于 15 cm 时，每块饰面砖上也可按 3 行3 列均匀布置 9个测点。5.3 对抽取的 1 个自然间墙面抹灰层可作为 1 个测区，宜按行、列间距 2050 cm 均匀布置测点，测点距墙面边缘距离不宜小于 5 cm，且不宜大于 10 cm；测区表面干湿状态应一致。5.4 测量回弹值时，回弹仪的轴线应始终垂直于检测面，并应缓慢施压、准确读数、快速复位。5.5 每个测点应读取 1 个回弹值，精确至 1。5.6 当抽检量较大时，也可采用小锤轻击对装饰层空鼓情况进行普查，再采用本标准规定的方法对存在空鼓的区域重点检测。5.7 空鼓检测宜在装饰层施工 28 d 后进行。6 数据处理与分析 6.1 测区的平均回弹值（mR）和标准差（SR）应按下列公式计算：nRimR.(1)121n）m（RsniR iR.(2)式中：Ri 第 i 个测点的回弹值；n 参与统计的测点数。6.2 异常数据可按下列方式判别：a)将测区各测点的回弹值由大至小按顺序排列，即 R1R2Rn，将排在后面明显小的数据视为可疑，再将这可疑数据中最大的一个（设为 Rn）连同前面的数据计算出平均值和均方差，即 mR、SR 值，并按下式计算异常情况的判断值 R0：R0=mR-1SR.(3)式中：1 为异常值判定系数，按表1 取值。表1 统计数据的个数 n与对应的 1、2 值 n 10 12 14 16 18 20 22 24 26 28 1 1.45 1.50 1.54 1.58 1.62 1.65 1.69 1.73 1.77 1.80 2 1.12 1.15 1.18 1.20 1.23 1.25 1.27 1.29 1.31 1.33 n 30 32 34 36 38 40 42 44 46 48 1 1.83 1.86 1.89 1.92 1.94 1.96 1.98 2.00 2.02 2.04 2 1.34 1.36 1.37 1.38 1.39 1.41 1.42 1.43 1.44 1.45 DB34/T 22342014 3 表1（续）n 50 52 54 56 58 60 62 64 66 68 1 2.05 2.07 2.09 2.10 2.12 2.13 2.14 2.15 2.17 2.18 2 1.46 1.47 1.48 1.49 1.49 1.50 1.51 1.52 1.53 1.53 n 70 72 74 76 78 80 82 84 86 88 1 2.19 2.20 2.21 2.22 2.23 2.24 2.25 2.26 2.27 2.28 2 1.54 1.55 1.56 1.56 1.57 1.58 1.58 1.59 1.60 1.61 n 90 92 94 96 98 100 105 110 115 120 1 2.29 2.30 2.30 2.31 2.31 2.32 2.35 2.36 2.38 2.40 2 1.61 1.62 1.62 1.63 1.63 1.64 1.65 1.66 1.67 1.68 n 125 130 140 150 160 170 180 190 200 210 1 2.41 2.43 2.45 2.48 2.50 2.53 2.56 2.59 2.62 2.65 2 1.69 1.71 1.73 1.75 1.77 1.79 1.80 1.82 1.84 1.85 b)将 R0 与可疑数据的最大值 Rn 相比较，当 RnR0 时，则 Rn 及排列于其后的各数据均为异常值，并且去掉 Rn，再用 R1Rn-1 进行计算和判别，直至判不出异常值为止；当 Rn R0 时，应再将Rn+1 放进去重新进行计算和判别。c)当测区中判出异常测点时，可根据异常测点的分布情况，按公式（4）进一步判别其相邻测点是否异常：R0=mR-2SR.(4)式中：2 为异常值判定系数，当测点布置为网格状时的取值，按表1 取值。d)当测区中某些测点的回弹值被判为异常值时，可结合异常测点的分布确定饰面砖、抹灰层的空鼓位置及范围。e)空鼓范围和空鼓程度可采用在绘制的等值线图上，按照不同的空鼓程度着上深浅不同的颜色来直观表达。见图1。图1 空鼓缺陷分布图 DB34/T 22342014 4 示例：图 1 中网格表示地面砖粘贴缝，表示空鼓区域，表示粘贴牢固区域，表示渐变区域或轻微空鼓。_
