芳纶Ⅲ纤维试验方法 第2部分：单丝直径DB51／T 1916.2-2014.pdf

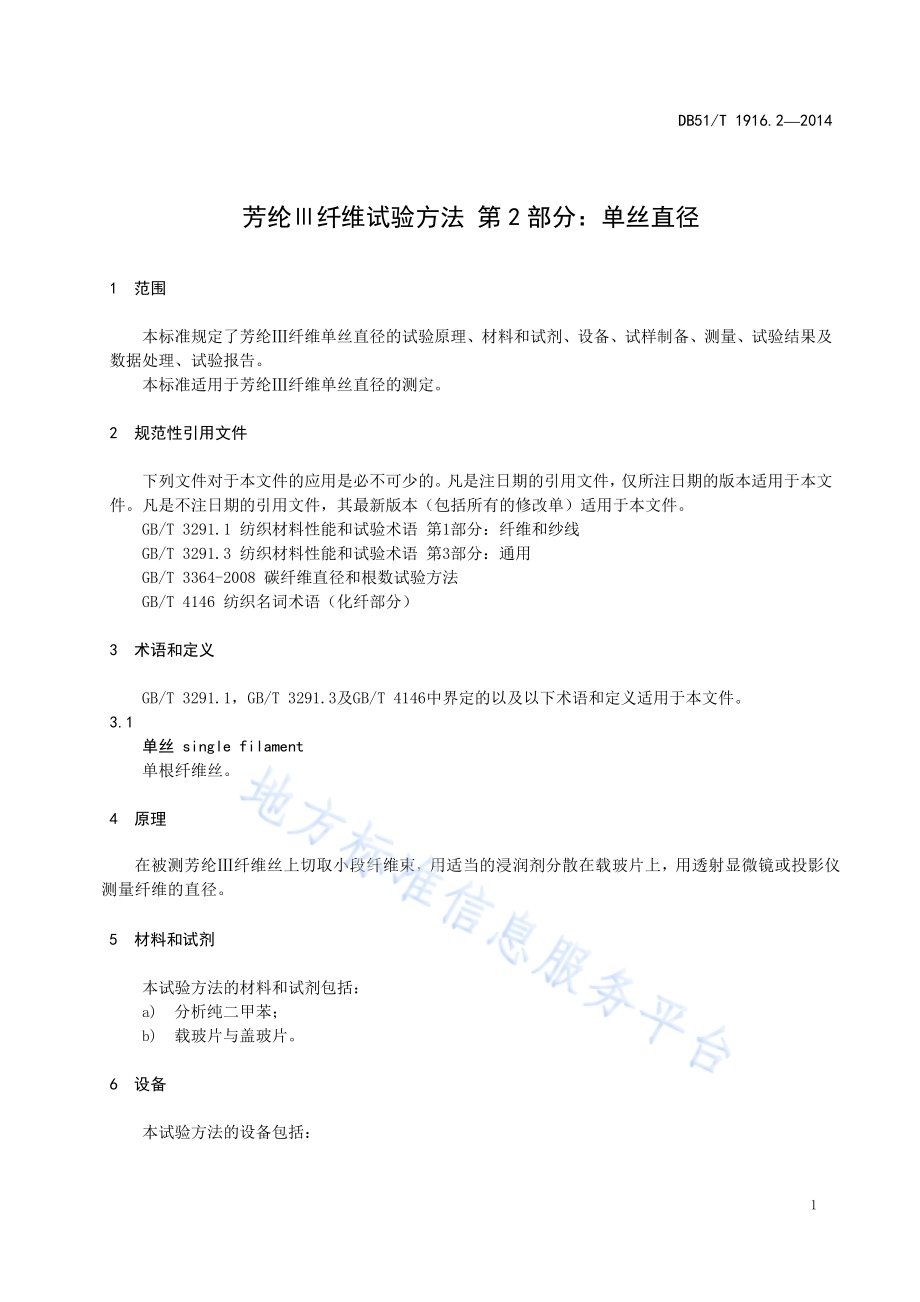

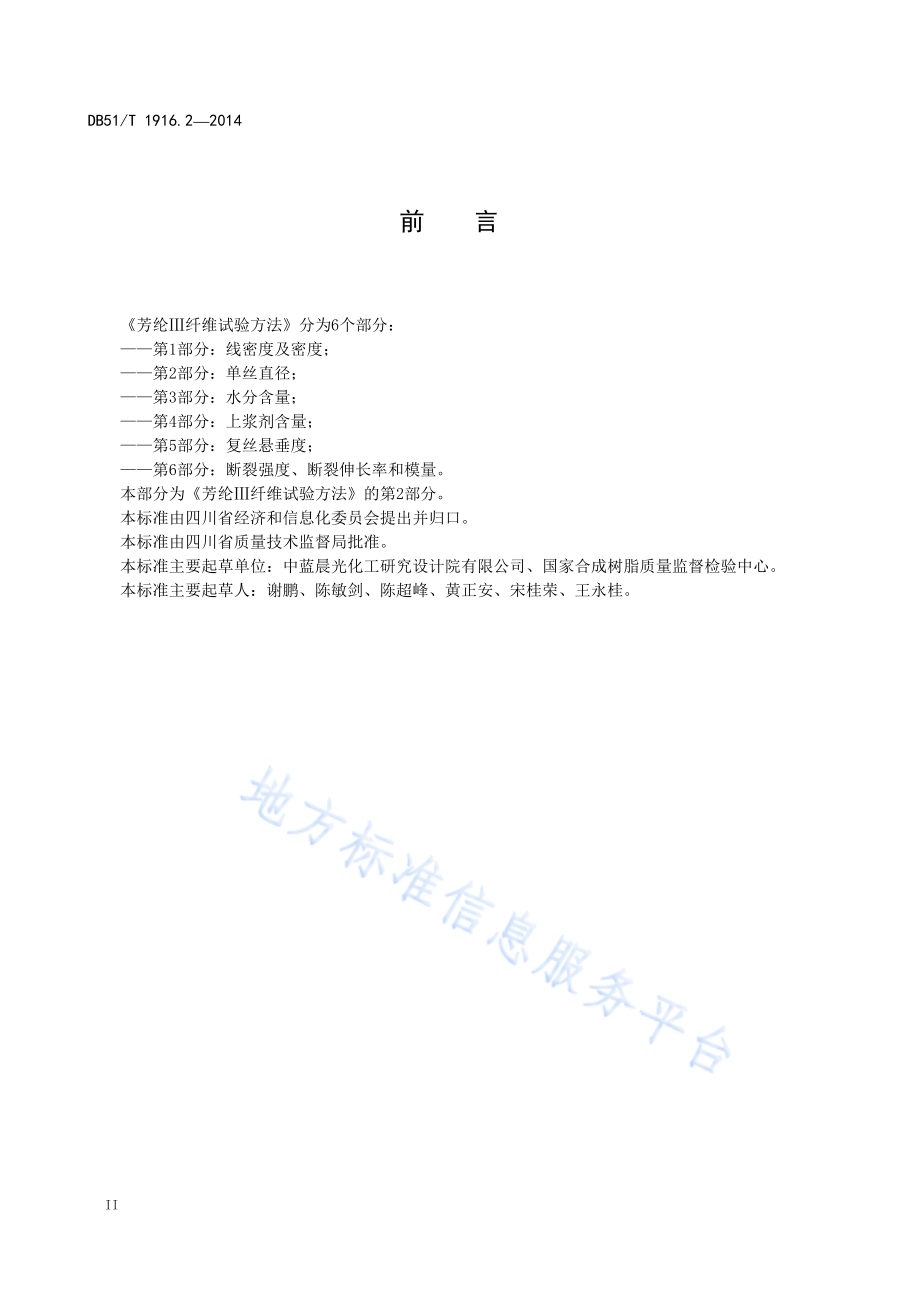

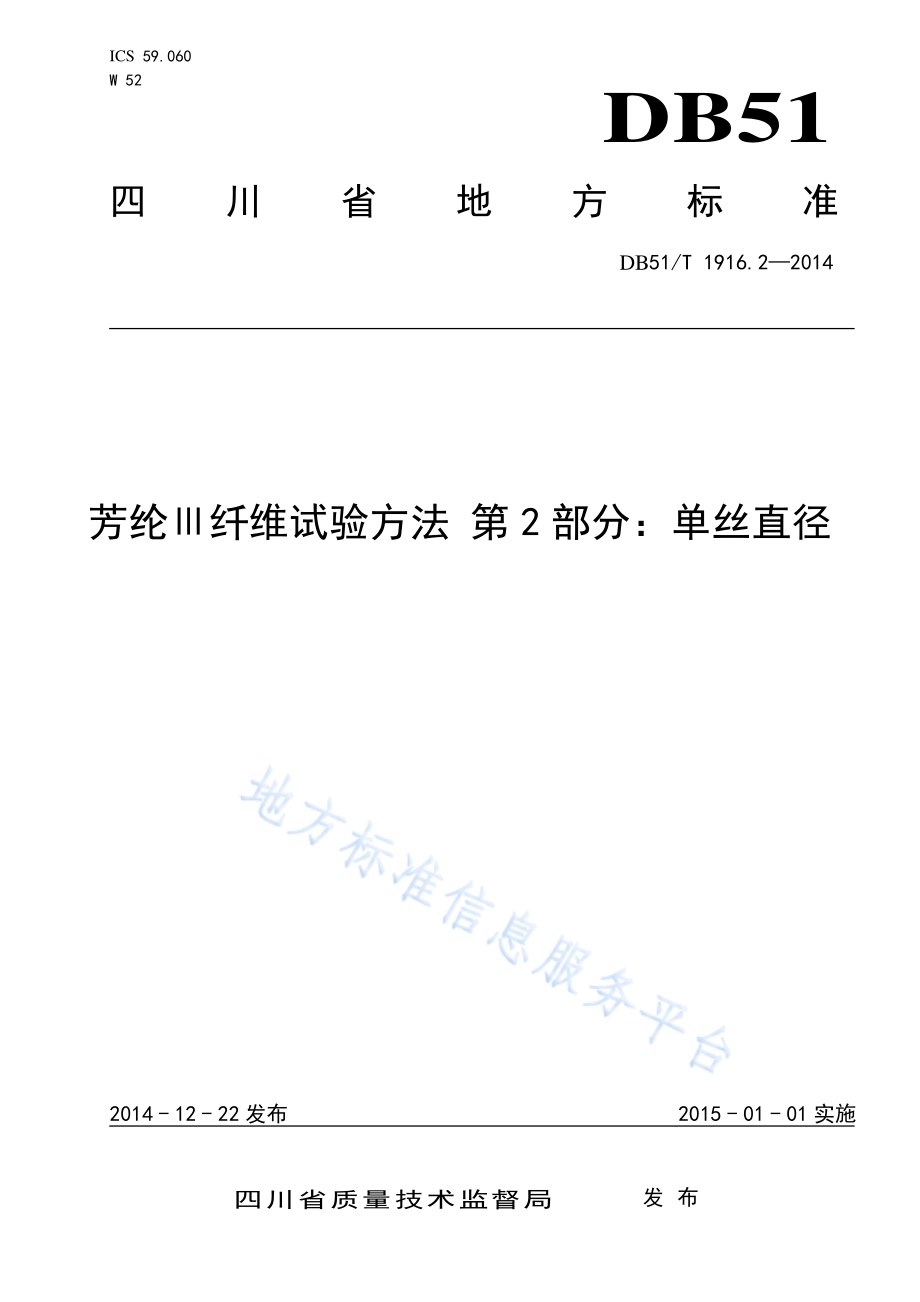

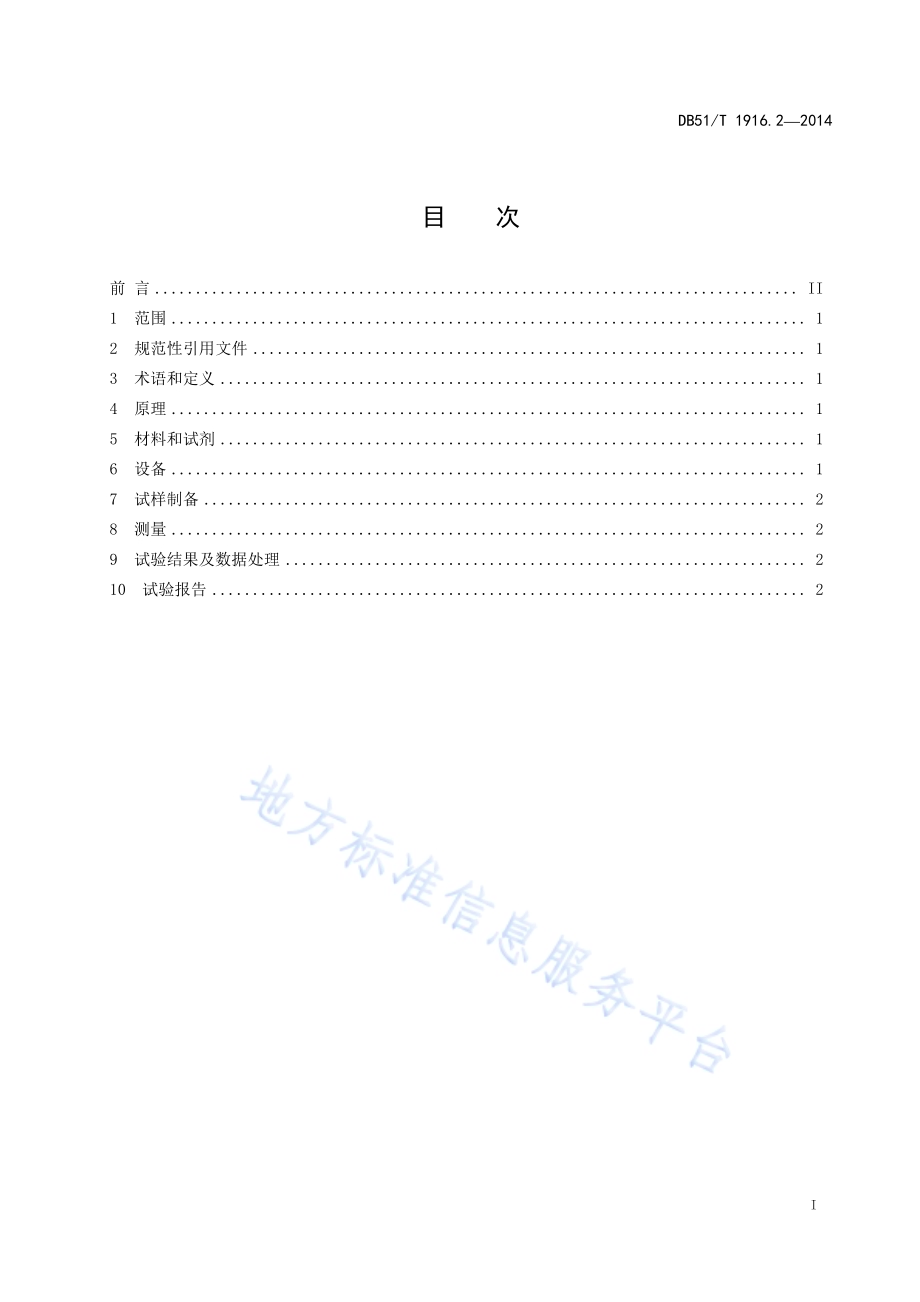

ICS 59.060 W 52 DB51 四川省地方标准 DB51/T 1916.22014 芳纶纤维试验方法 第 2部分：单丝直径 2014-12-22发布 2015-01-01实施四川省质量技术监督局 发布 DB51/T 1916.22014 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 原理.1 5 材料和试剂.1 6 设备.1 7 试样制备.2 8 测量.2 9 试验结果及数据处理.2 10 试验报告.2 DB51/T 1916.22014 II 前 言 芳纶纤维试验方法分为6个部分：第1部分：线密度及密度；第2部分：单丝直径；第3部分：水分含量；第4部分：上浆剂含量；第5部分：复丝悬垂度；第6部分：断裂强度、断裂伸长率和模量。本部分为芳纶纤维试验方法的第2部分。本标准由四川省经济和信息化委员会提出并归口。本标准由四川省质量技术监督局批准。本标准主要起草单位：中蓝晨光化工研究设计院有限公司、国家合成树脂质量监督检验中心。本标准主要起草人：谢鹏、陈敏剑、陈超峰、黄正安、宋桂荣、王永桂。DB51/T 1916.22014 1 芳纶纤维试验方法 第 2 部分：单丝直径 1 范围 本标准规定了芳纶纤维单丝直径的试验原理、材料和试剂、设备、试样制备、测量、试验结果及数据处理、试验报告。本标准适用于芳纶纤维单丝直径的测定。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 3364-2008 碳纤维直径和根数试验方法 GB/T 4146 纺织名词术语（化纤部分）3 术语和定义 GB/T 3291.1，GB/T 3291.3及GB/T 4146中界定的以及以下术语和定义适用于本文件。3.1 单丝 single filament 单根纤维丝。4 原理 在被测芳纶纤维丝上切取小段纤维束，用适当的浸润剂分散在载玻片上，用透射显微镜或投影仪测量纤维的直径。5 材料和试剂 本试验方法的材料和试剂包括：a)分析纯二甲苯；b)载玻片与盖玻片。6 设备 本试验方法的设备包括：DB51/T 1916.22014 2 a)透射显微镜：放大倍数不小于 100 倍，在水平面上具有相互垂直两个方向可移动的载物台、测量装置或测量标尺；b)辅助用具：剪刀、镊子、毡垫等。7 试样制备 7.1 从待测芳纶纤维丝样品中，随机切取 200 mm 的一段纤维，置于毡垫上进行分散。7.2 将二甲苯滴于载玻片上，用剪刀将分散的纤维随机剪取约 20 mm 长的单根纤维（至少 25 根）置于载玻片上。7.3 用盖玻片覆盖于纤维上，确保纤维分散并无气泡。8 测量 8.1 将制好的试样放在载物台上，并使盖玻片对着物镜，在较低倍数下（40 倍左右），从一端选定视野，于 100倍下仔细调焦，通过标尺或其它装置测量两边缘间的宽度（即直径）。8.2 将倍数调到 40 倍，载物台向另一侧移动，选定下一根纤维视野，按 8.1中相关规定进行测量，避免同一根纤维重复测量。8.3 按照 8.2 规定顺序测量 25 根纤维的直径。9 试验结果及数据处理 按GB/T 3364-2008中10.1进行数据处理与记录结果；或可根据测量装置进行直接读数。10 试验报告 试验报告应包含以下内容：a)试验项目名称及执行标准号；b)样品名称、规格；c)试验日期、试验环境条件（温、湿度）；d)试验设备型号及主要技术条件；e)样品的单丝直径；f)偏离本标准的任何细节。_ DB51/T 1916.22014
