芳纶Ⅲ纤维试验方法 第5部分：复丝悬垂度DB51／T 1916.5-2014.pdf

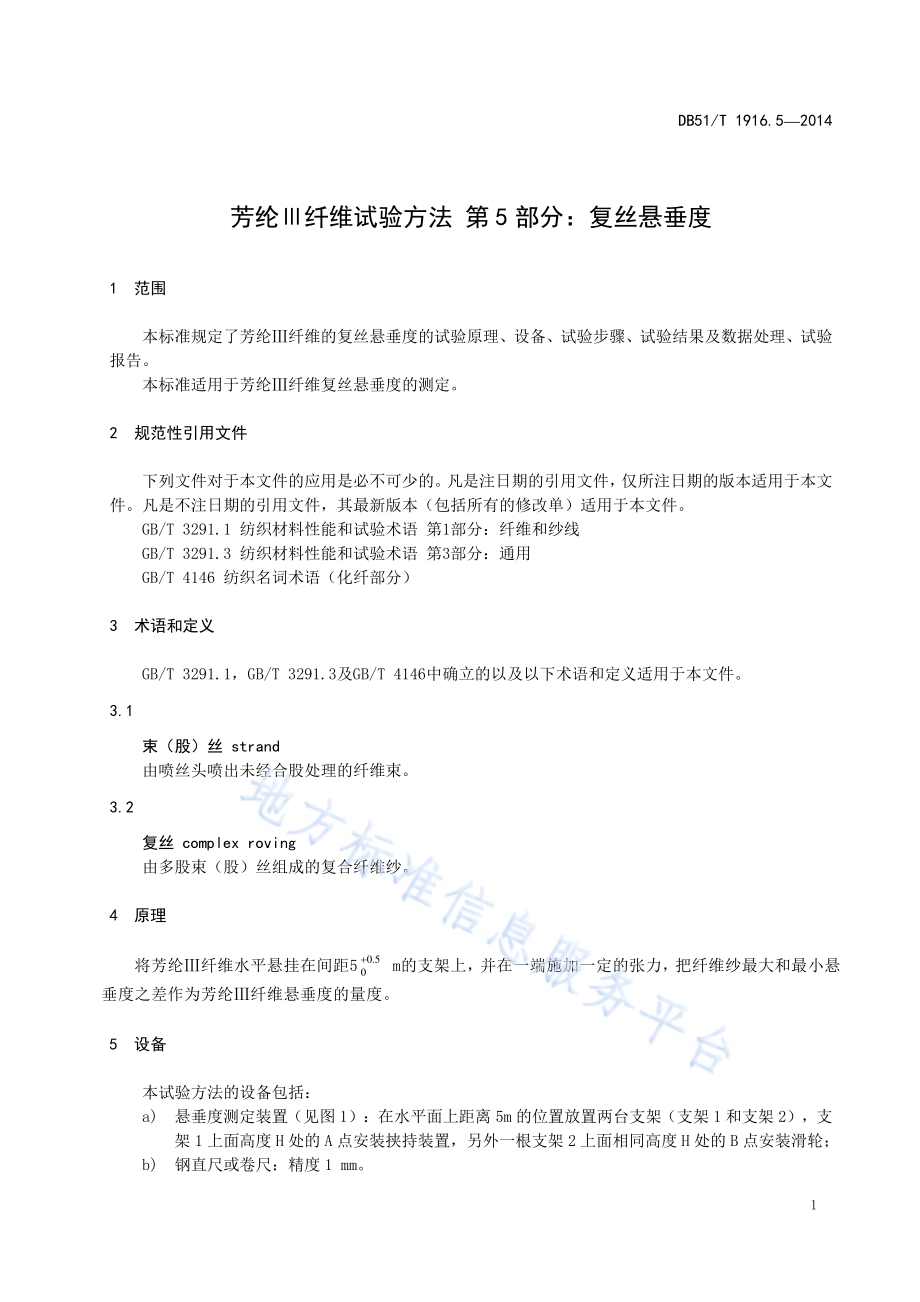

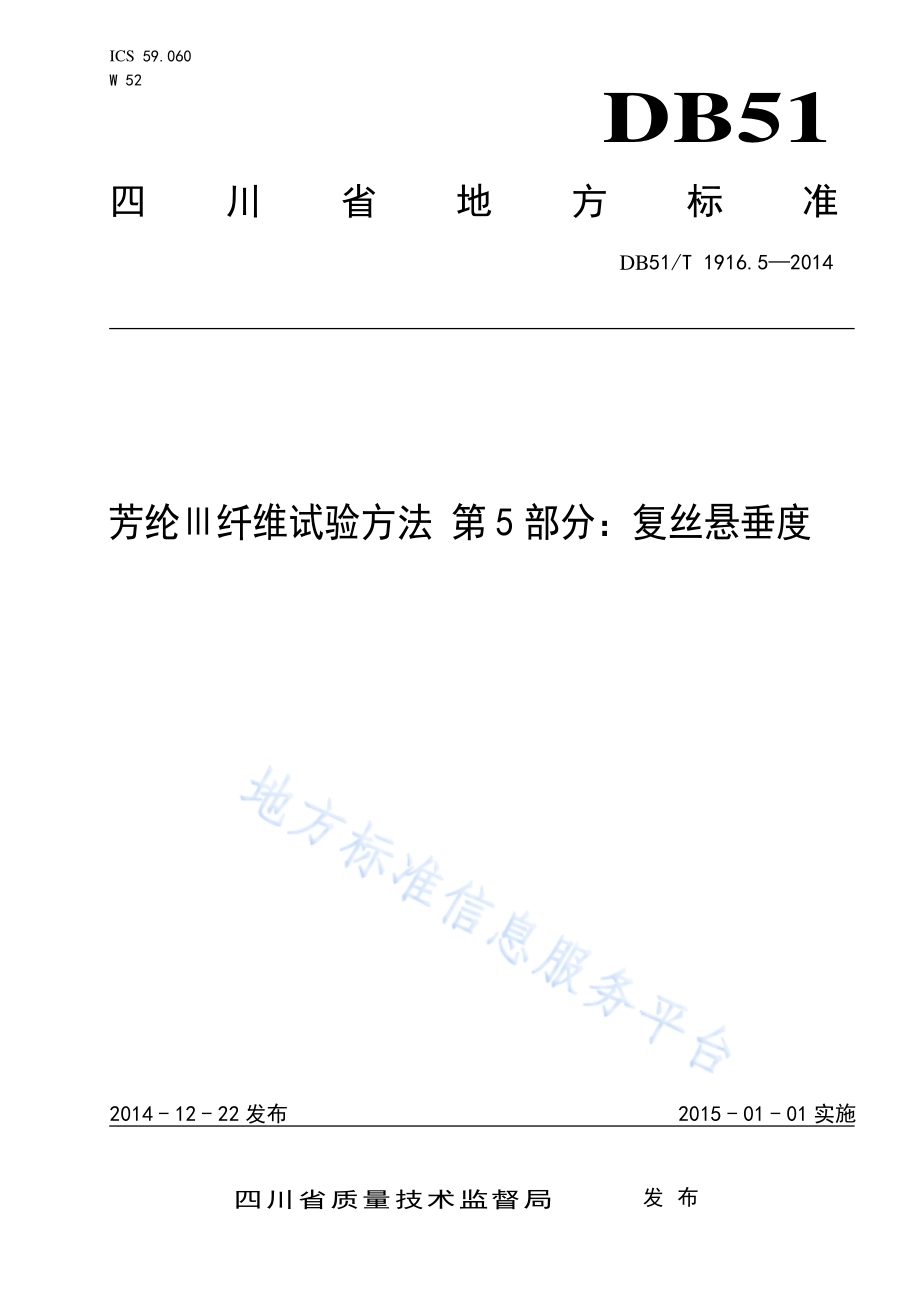

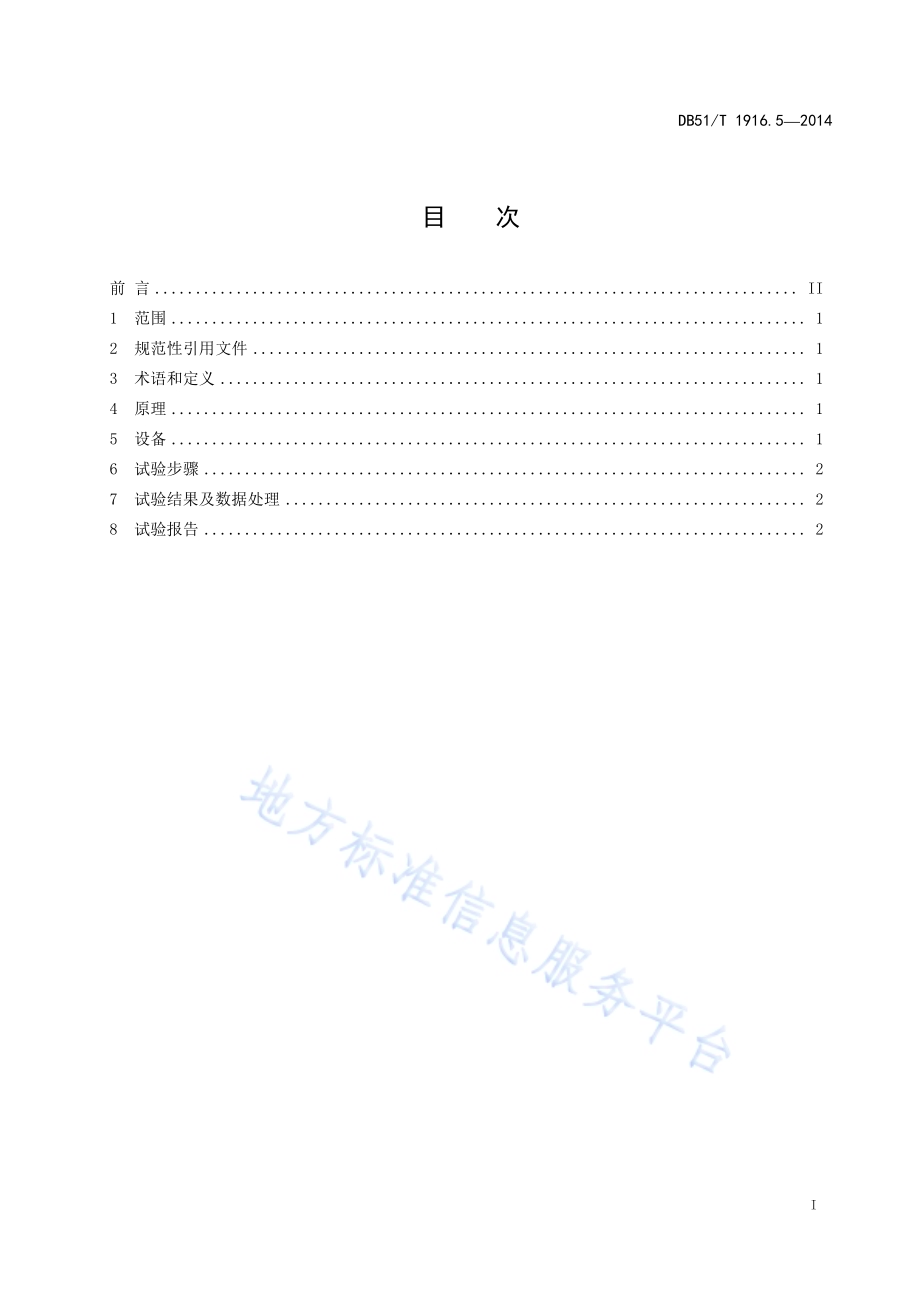

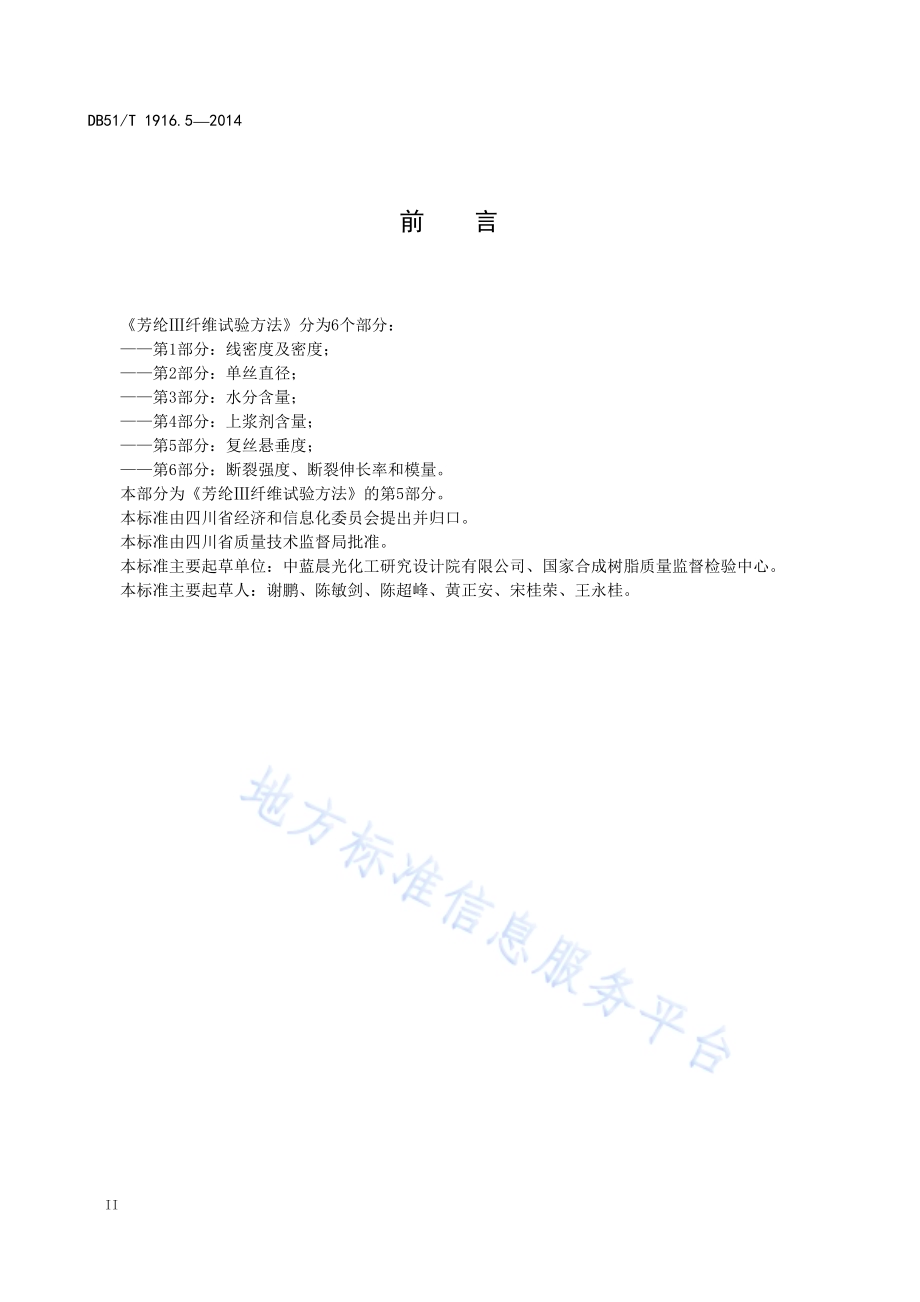

ICS 59.060 W 52 DB51 四川省地方标准 DB51/T 1916.52014 芳纶纤维试验方法 第 5 部分：复丝悬垂度 2014-12-22发布 2015-01-01实施四川省质量技术监督局 发布 DB51/T 1916.52014 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 原理.1 5 设备.1 6 试验步骤.2 7 试验结果及数据处理.2 8 试验报告.2 DB51/T 1916.52014 II 前 言 芳纶纤维试验方法分为6个部分：第1部分：线密度及密度；第2部分：单丝直径；第3部分：水分含量；第4部分：上浆剂含量；第5部分：复丝悬垂度；第6部分：断裂强度、断裂伸长率和模量。本部分为芳纶纤维试验方法的第5部分。本标准由四川省经济和信息化委员会提出并归口。本标准由四川省质量技术监督局批准。本标准主要起草单位：中蓝晨光化工研究设计院有限公司、国家合成树脂质量监督检验中心。本标准主要起草人：谢鹏、陈敏剑、陈超峰、黄正安、宋桂荣、王永桂。DB51/T 1916.52014 1 芳纶纤维试验方法 第 5部分：复丝悬垂度 1 范围 本标准规定了芳纶纤维的复丝悬垂度的试验原理、设备、试验步骤、试验结果及数据处理、试验报告。本标准适用于芳纶纤维复丝悬垂度的测定。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织材料性能和试验术语 第3部分：通用 GB/T 4146 纺织名词术语（化纤部分）3 术语和定义 GB/T 3291.1，GB/T 3291.3及GB/T 4146中确立的以及以下术语和定义适用于本文件。3.1 束（股）丝 strand 由喷丝头喷出未经合股处理的纤维束。3.2 复丝 complex roving 由多股束（股）丝组成的复合纤维纱。4 原理 将芳纶纤维水平悬挂在间距55.00+m的支架上，并在一端施加一定的张力，把纤维纱最大和最小悬垂度之差作为芳纶纤维悬垂度的量度。5 设备 本试验方法的设备包括：a)悬垂度测定装置（见图 1）：在水平面上距离 5m的位置放置两台支架（支架 1 和支架 2），支架 1 上面高度 H 处的A点安装挟持装置，另外一根支架 2上面相同高度 H 处的B点安装滑轮；b)钢直尺或卷尺：精度 1 mm。DB51/T 1916.52014 2 单位：mm 图1 纤维悬垂度检测示意图 6 试验步骤 从纱卷上引出大于5 m长的纤维，用胶带粘住纤维复丝外端并使其退绕，一端固定挟持在A点上，用胶带粘牢伸出导纱装置的一段纤维纱，并把它同纱筒剪开，自由地悬挂在另外一根支架B点的滑轮上，吊上一定质量的砝码，纤维纱悬垂在中点2.5 m处最短和最长股纱上沿之间的距离（图1中C点与D点的距离），即为5 m长纤维的悬垂度h，精确至1 mm。根据所计算的粗纱公称线密度来确定砝码质量，按0.98 cN/tex计算，精确到克。测试3个试样。7 试验结果及数据处理 计算纤维悬垂度数据的平均值，结果取两位有效数字。8 试验报告 试验报告应包含以下内容：a)试验项目名称及执行标准号；b)样品名称、规格；c)试验日期、试验环境条件（温、湿度）；d)试验设备型号及主要技术条件；e)样品的悬垂度；f)偏离本标准的任何细节。_ DB51/T 1916.52014
