非公路标志设置技术要求DB41／T 1167-2015.pdf

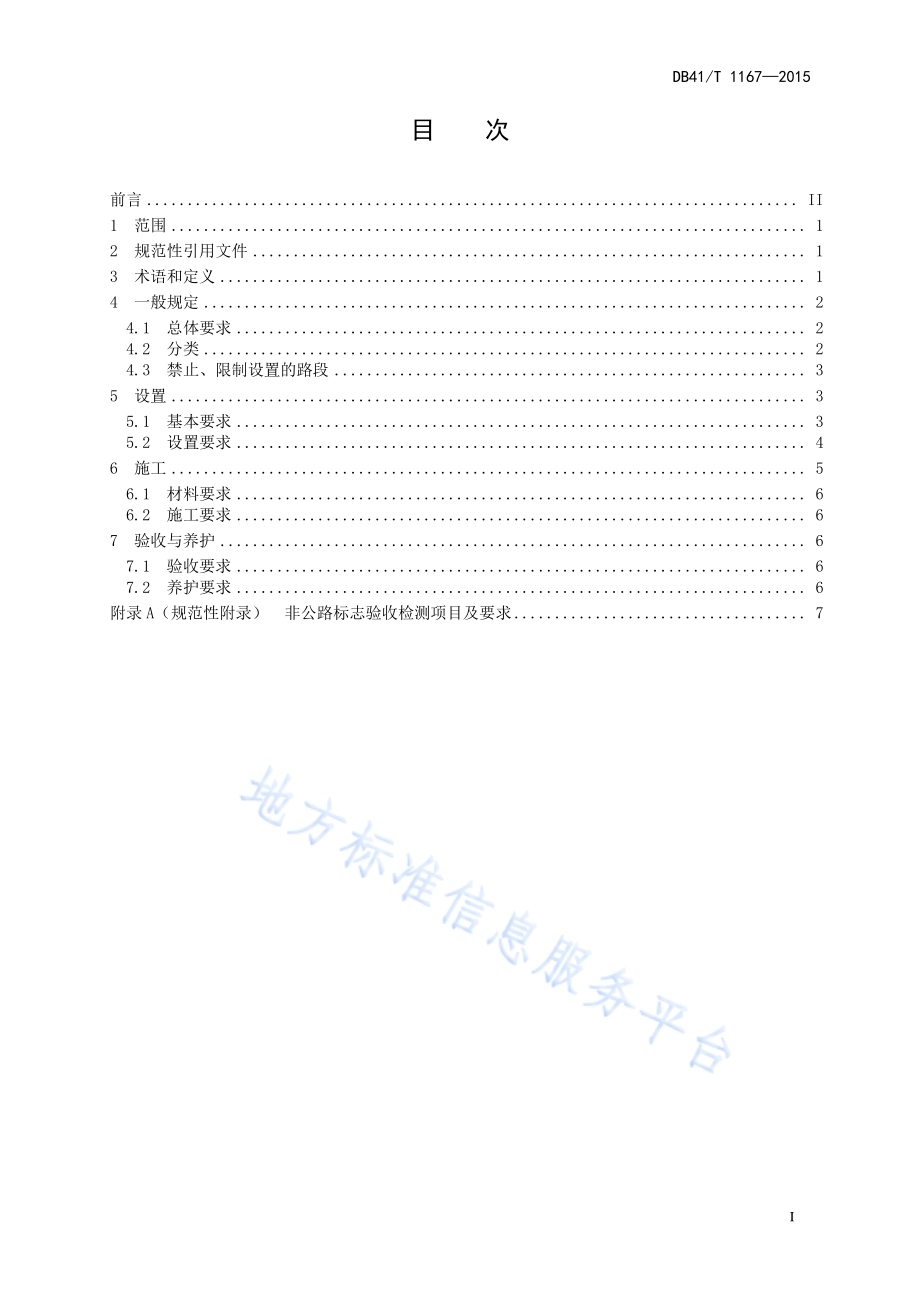

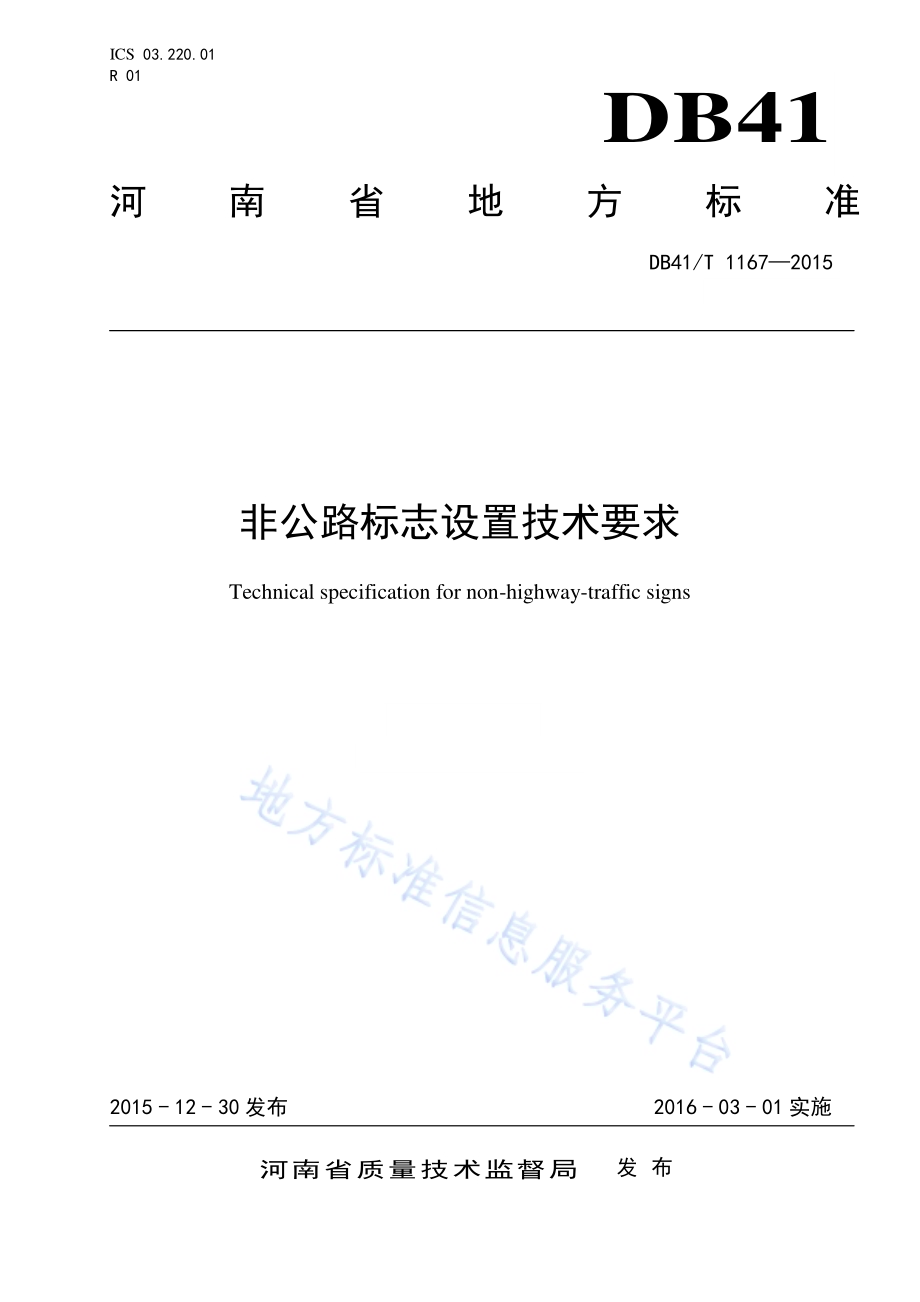

ICS 03.220.01 R 01 DB41 河南省 地 方 标 准 DB41/T 1167 2015 非公路标 志设置技 术要求 Technical specification for non-highway-traffic signs 2015-12-30 发布 2016-03-01 实施 河 南 省 质 量 技 术 监 督 局 发布 DB41/T 1167 2015 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 一 般规 定.2 4.1 总体 要求.2 4.2 分类.2 4.3 禁止、限 制设 置的 路 段.3 5 设置.3 5.1 基本 要求.3 5.2 设置 要求.4 6 施工.5 6.1 材料 要求.6 6.2 施工 要求.6 7 验 收与 养护.6 7.1 验收 要求.6 7.2 养护 要求.6 附录A（规 范性 附录）非公路 标志 验收 检测 项目 及要求.7 DB41/T 1167 2015 II 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由河 南省 交通 运输 厅提出。本标准 由河 南省 交通 运输 厅公路 管理 局归 口。本 标准起草单位：河南省 交通运输厅公路管理局、交通运输部公路科学研究 院、许昌市公路管理局、开封 市公 路管 理局。本标准 主要 起草 人：刘怀 相、孙 传夏、姜 明、薛鹏 涛、吴 京梅、赵 宏宇、朱 家金。本 标准 参加 起草 人：古献军、吴 道新、史 良、朱春燕、袁 卫军、刘 志科、冯移 冬、郭达、冯 伟、刘晓萌、蒋宝钧、谢梁萍、胡红松、牛小虎、陈方、马换玲、刘雅娟、贾宝 成、陈瑜、米晓义、陈海龙、晁遂、郭 占阳、何 宏伟、汪耀、史 文华、王 永顺、谢冬 歌。DB41/T 1167 2015 1 非 公路标 志设置技 术要求 1 范围 本标准 规定 了非 公路 标志 设置的 术语 定义、一 般规 定，以 及设 置、施工、验 收与养 护。本标准 适用 于各 级公 路非 公路标 志的 设置。2 规范性 引用 文 件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 5768.2 道 路交 通标 志 GB/T 18226 高 速公 路交 通工程 钢构 件防 腐技 术条 件 GB 50010 混凝 土结 构设 计规范 GB 50017 钢结 构设 计规 范 GB 50034 建筑 照明 设计 标准 GB 50107 混凝 土强 度检 验评定 标准 GB 50135 高耸 结构 设计 规范 GB 50205 钢结 构工 程施 工质量 验收 规范 CECS 148 户外 广告 设施 钢结构 技术 规程 CJJ 149 城市 户外 广告 设 施技术 规范 JTG D20 公路 路线 设计 规 范 JTG F71 公路 交通 安全 设 施施工 技术 规范 JGJ/T 16 民用 建筑 电气 设计规 范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 非公路 标志 non-highway-traffic signs 除GB 5768 所规 定的 公路 交通标 志 外，合 法设 置于 公路建 筑控 制区 范围 以内 的标志。包 括：广 告、标语、小型 企事 业单 位或 小型旅 游景 点的 指引 等。3.2 标志净 高 signs height 标志板 下缘 距路 面边 缘设 计标高 的垂 直距 离。3.3 DB41/T 1167 2015 2 柱式结 构 非 公路 标志 pose structural non-highway-traffic signs 标志净 高 在 3m 以下，支撑 面积较 小的 柱式 支撑 结构 非公路 标志。3.4 高耸式 结构 非公 路标 志 high-rising structural non-highway-traffic signs 符合高 耸式 结构 特征 的高 立柱、大型 落地 式非 公路 标志。3.5 并设版 面的 非公 路标 志Combined board setting 多块标 志版 并设 于一 个支 撑立柱 上的 非公 路标 志。4 一般规 定 4.1 总体要 求 4.1.1 非公路 标志 设置 应遵 循合 法、安 全、规范、统 一的 原则，符 合 GB 5768 的相 关要求；设 置位 置应远离 公路 路肩 外边 缘，不得遮 挡视 距、影响 交通 安全、影响 公路 交通 标志 的正常 使用。4.1.2 非公路 标志 宜设 置在 车辆 前进方 向的 右侧，标 志板 面的法 线方 向应 与公 路中 心线平 行或 成一 定角度，通常 选 取0 15。4.1.3 同一路 段、同种 结构 形式 的非公 路标 志的 净高、版 面尺寸 宜保 持一 致。4.2 分类 非公路 标志 按支 撑结 构的 形式分 为以 下类 型：a)柱式结 构非 公路 标志：1）单 柱式；2）双（多）柱 式；b)高耸式 结构 非公 路标 志：1）高 立柱 式；2）大 型落 地式；c)附着式 非公 路标 志：1）墙 体标 语；2）依 附灯 杆（电线 杆）式；d）门 架式 非公 路标 志：1）高 立柱 式；2）大 型落 地式。4.3 禁止、限制 设置 的路 段 4.3.1 在以下 路段 和位 置，不应 设置非 公路 标志：a）采用平 纵线 形 指 标极 值，线形 组 合不 当或 不协 调的 路段；b）路肩挡 墙陡于 1:1.5 的填 方边坡、路 侧陡 崖或 深沟 高度大 于 5m 或 路侧6m 内 有常水 深0.5m 以上的水 体（含江 河、湖泊、水库、沟 渠）、干 线公 路、铁路 等的 路侧 险要 路段；c）交通信 号设 施、交通 标志、隔离 栏等 交通 工程 设施 的支撑 结构；d）交通隔 离栏；e）隧道（含隧 道口周边 100m 范围）、收 费站 顶棚 及防 撞 墙；f）集镇路 段以 外的 干线 公路 路灯杆；g）公路交 通标 志纵 向间 距 100m 范 围内；DB41/T 1167 2015 3 h）相关规 定中 规定 的其 他不 得设置 附属 物的 公路 结构 物。4.3.2 在以下 路段 和位 置，不应 设置高 耸式 结构 或门 架式 结构非 公路 标志：a）居民区 周边 路段；b）半径小 于一 般最 小半 径的 公路弯 道路 段；c）以高耸 式结 构非 公路 标志 总高 度 1.5 倍为 半径 的区 域内存 在 有 35kv 以 上高 压 导线的 地方。d）隧道体 及隧 道两 端下 沉地 段 的两侧 采 空区。4.3.3 在以下 路段 和位 置，不宜 设置非 公路 标志：a）基础施 工可 能造 成边 坡不 稳的路 段；b）公路绿 化带；c）公路管 理机 构、公安 交管 部门认 定的 事故 多发 路段。5 设置 5.1 基本要 求 5.1.1 非公路 标志 应由 相应 设计 资质的 单位 进行 设计 及 结 构验算。5.1.2 非公路 标志 的用 电设 计应 符合GB 50034、JGJ/T 16 的要求。高 耸式 结构 非公 路标志 的结 构设 计应符 合GB 50135 的 要求。5.2 设置要 求 5.2.1 柱式结 构非 公路 标志 5.2.1.1 柱式结 构非 公路 标志 的设 置应符 合 GB 5768.2 的 9.3 对告 示标 志的 要求。5.2.1.2 柱式结 构非 公路 标志 宜采 用横向 与竖 向两 种标 志版 面。指 引单 一企、事 业单 位时，宜采 用竖向标志 版面；指 引多 个企、事业 单位 时，宜采 用横 向标志 版面。竖 向标 志版 面尺寸 包 括 0.5m 1.6m；0.7m1.6m 两 种，根据 单 位名称 进行 选择。5.2.1.3 柱式结 构非 公路 标志 的净 高应为 2.5m。5.2.1.4 柱式结 构非 公路 标志 与交 通标志 的纵 向间 距不 应小 于100m，并 应 符合 JTG D020 所 要求 的 交叉口安 全停 车视 距的 要求，见 图 1。DB41/T 1167 2015 4 图1 柱式结 构非 公路 标志 设置 示意图 5.2.1.5 指引企 事业 单位、小 型旅 游景点 的非 公路 标志 应仅 设置在 相关 单位、景 点前 最近的 一个 交叉口处，不得 提前 预告 或重 复设置。5.2.1.6 指引同 一路 段上 的企 事业 单位、小型 旅游 景点 的指 引标志，宜 并设 于一 处标 志结构 上，并应设置在 公路 管理 机构 预先 指定的 位置 处。5.2.1.7 并设标 志的 版面 总高 度不 应超 过 4.5m，不宜 超过 三 条指引 信息。同一 支撑结 构上并 设的 标 志板的排 列顺 序由 上至 下依 次应为 向上 指引、向 左指 引、向 右指 引。所有 标志 板的长 度应 保持 一 致，见 图2。DB41/T 1167 2015 5 图2 标志板 并设 示意 图 5.2.2 高耸式 结构 非公 路标 志 5.2.2.1 高耸式 结构 非公 路标 志的 滴水线 应位 于路 肩外 边缘 外侧 2m，其任 何部 分不 得 进入公 路路 面 以内。5.2.2.2 高耸式 结构 非公 路标 志的 牌面下 缘距 离路 面高 度宜 为 10m。标 志总 高度 不 应 不 超过 25m。版 面长不应 超过 18m，宽 不 应 超过6m，且 版 面面 积不 宜 超过 120m2。5.2.2.3 高耸式 结构 非公 路标 志设 置于高 速公 路一 般路 段沿线 时，单侧 纵向 间距 不宜 小于 1000m，两侧相对 纵向 间距 不宜 小 于500m；在匝 道进 出口、服 务区附 近时，单 侧间 距不 得小 于 600m，两侧 相对 纵向间距 不得 小 于400m。设 置于一 般公 路沿线 时，单 侧纵向 间距 不宜 小 于600m，两侧 相对 纵向 间距 不宜小于400m。5.2.2.4 高耸式 结构 非公 路标 志版 面不应 采用 全红 色或 全黄 色，以 及其 他会 给驾 驶员 带来强 烈视 觉冲击的表 现方 式。版面 最大 允许亮 度应 遵循 CJJ 149 的要求。5.2.2.5 高耸式 结构 非公 路标 志应 配合设 置安 全警 示标 志，禁止攀 爬、长时 间逗 留等。5.2.3 附着式 非公 路标 志 5.2.3.1 附着于 跨线 桥的 非公 路标 志，其 内容 应以 宣传 交通 安全为 目的。5.2.3.2 同一路 段上 附着 于同 种设 施的非 公路 标志，其 风格 宜保持 一致。5.2.4 门架式 非公 路标 志 5.2.4.1 门架式 非公 路标 志应 结合 跨线桥 的位 置与 其相 邻设 置，高 度应 与跨 线桥 一致。5.2.4.2 门架式 非公 路标 志 应 配合 设置安 全警 示标 志，禁止 攀爬、长时 间逗 留等。6 施工 6.1 材料要 求 DB41/T 1167 2015 6 6.1.1 非公路 标志 的材 料应 符 合JTG F71、GB 50205、GB 50017、GB/T 18226、JTG F71、CECS148中对于 标志 材料、钢 材料、连接 材料、涂 装材 料等 的相关 规定。基 础混 凝土 的强度 等级、性能和质量要求应符 合GB 50010 和GB 50107 的规 定。6.1.2 非公路 标志 的材 料应 满足 设计图 纸的 要求，不 应采 用易损、易 碎、易飞 溅、易 脱落或 拼装 材 料。6.1.3 非公路 标志 的材 料应 由具 有资质 的单 位提供。6.2 施工要求 6.2.1 非公路 标志 须由 具有 相应 资质的 施工 企业 进行 施工。6.2.2 设立人 应提 供非 公路 标志 维护和 管理 承诺 书。6.2.3 非公路 标志 施工 的基 础、结构、材料 等应 符合 交通 标志相 关标 准、规范 对于 标志施 工的 各项 规定，并 应符 合设 计文 件的 要求。6.2.4 非公路 标志 的焊 接工 程、紧固件 连接 工程、钢 零件 及钢部 件工 程应 符 合 GB 50205 的规 定。7 验收 与 养护 7.1 验收要 求 7.1.1 设立人 应按 规定 组织 有公 路管理 机构 参加 的竣 工验 收，并 将竣 工验 收报 告报 公 路管理 机构 备 案。7.1.2 在验收 过程 中的 其他 事项 应遵 循JTG F71 中的 相关 规定。7.2 养护要 求 7.2.1 设立人 应当 对非 公路 标志 进行常 规巡 查与 定期 检查。7.2.2 非公路 标志 版面 发生 破损 时，设 立人 应及 时进 行修 复。7.2.3 设立人 应每 年对 非公 路标 志的结 构与 基础 检查 一次，发现 有病 害时，应 及时 维护与 加固。7.2.4 在恶劣 天气 时设 立人 应对 非公路 标志 进行 特别 维护 与保养，并 应制 定应 急预 案。7.2.5 非公路 标志 设置 的前 六年，设立 人应 每两 年向 公路 管理机 构提 交一 次由 有资 质的检 测部 门出 具的检测 报告；设 置六 年后，应每 年提 交一 次检 测报 告。检 测项 目及 要求 见附 录 A。DB41/T 1167 2015 7 附 录 A（规范 性附 录）非公路 标志 验收 检测 项目 及要求 并设三 块以 上的 柱式 结构 非公路 标志 检测 项目 见附 表A.1。表 A.1 并 设三 块以 上的 柱式结 构非 公路 标志 检测 项目 项次 类别 检验项目 规定值或允许偏差 1 资料 设置审批文件，初步设计及施工图设计文件 齐全 2 证明材料 资质部门出具的结构稳定性计算书及检定报告、材料合格证明、焊接工艺评估报告 齐全 3 安装位置 净高 符合本标准 5.2.4 规定，偏差 20mm 50mm 4 版面内边缘与路肩外边缘距离 大于 3m 5 与交叉口及公路交通标志的位置关系 符合本标准 5.2.1 规定 6 基础 基础尺寸 符合设计要求 7 基础材料、强度 符合设计要求 8 法兰、地脚尺寸及其它基础钢构件的尺寸 符合设计要求 9 法兰、地脚尺寸及其它基础钢构件的防腐处理 符合设计要求，或镀锌层近似厚度 8 5 m。紧固件镀锌层近似厚度 5 0 m 10 立柱及钢构件材料 材料 符合设计要求 11 尺寸 长度偏差 1%，断面尺寸符合设计要求 12 立柱及钢构件施工 立柱壁厚 符合设计要求 13 立柱竖直度 5mm/m 14 焊接要求 焊缝长度符合设计要求，焊缝饱满且不得有裂纹、未熔和、夹渣和未填满弧坑等缺陷，构件不能有变形或损坏 15 金属构件防腐处理检查 符合设计要求，或镀锌层近似厚度 8 5 m。紧固件镀锌层近似厚度 5 0 m 16 标志板 外形尺寸及标志板间距 符合本标准 5.2.1 规定 17 材料 符合设计要求 18 标志板水平度 2mm/m 19 标志板垂直度 3mm DB41/T 1167 2015 8 高耸式 结构（门 架式）检 测项目 见附 表A.2。表A.2 高 耸式 结构（门 架式）非公 路标 志检 验项 目 项次 类别 检验项目 规定值或允许偏差 1 资料 设置审批文件，初步设计及施工图设计文件 齐全 2 证明材料 资质部门出具的结构稳定性计算书及检定报告、材料合格证明、焊接工艺评估报告 齐全 3 设置位置 净高 符合本标准 5.2.2 规定，偏差 20mm 50mm 4 滴水线与路肩外边缘距离 符合 5.2.2 规定 5 与 35 千伏以上高压导线距离 大于标志总高度 1.5 倍 6 基础 基础尺寸 符合设计要求 7 基础材料、强度 符合设计要求 8 支撑面（混凝土柱墩）标高2.0mm 水平度 1 1000 9 支撑表面（法兰盘端面）标高1.5mm 水平度1 500 且不大于 3mm 10 法兰、地脚尺寸及其它基础钢构件的尺寸 符合设计要求 11 地锚位置扭转偏差 1.00mm 12 地锚法兰对角线偏差 L 1500，且10mm L 对角线距 13 地锚相邻柱脚间距偏差 b/1500,且10mm b 柱脚间距 14 地锚伸出法兰长度 10mm 15 地锚的螺纹长度 Lw 10mm Lw 设计螺纹长度 16 法兰、地脚尺寸及其它基础钢构件的防腐处理 符合设计要求，或镀锌层近似 厚度 8 5 m。紧固件镀锌层近似厚度 5 0 m 17 立柱及钢构件材料 材料 符合设计要求 18 尺寸 长度偏差 1%，断面尺寸符合设计要求 19 立柱壁厚 符合设计要求 20 立柱竖直度 5mm/m 21 立柱及钢构件施工 焊接要求 焊缝长度符合设计要求，焊缝饱 满且不得有裂纹、未熔和、夹渣和未填满弧坑等缺陷，构件不能有变形或损坏 22 金属构件防腐处理检查 符合设计要求，或镀锌层近似 厚度 8 5 m。紧固件镀锌层近似厚度 5 0 m 23 标志版 外形尺寸 符合本标准 5.2.2 规定 24 材料 符合设计要求 DB41/T 1167 2015 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 表A.2（续）25 内容 符合本标准 5.2.2 规定 26 标志板水平度 2mm/m 27 标志板垂直度 3mm 28 灯具 安装偏差 符合设计要求。无要求时：纵向 30mm，横向 20mm，高度10mm 29 绝缘电阻 强电端子对机壳 5 0 0 M 30 启动时间的可调性 照明回路组的启动时间间隔可调、可控 31 启动、停止方式 可自动、手动两种方式控制全部 或部分照明器的启动、停止 32 照度总均匀度、纵向均匀度 符合设计要求 33 防雷及供电安全 防雷系统 符合 GB 50057 34 避雷针（接闪器）尺寸 符合设计要求 35 防雷接地系统用材料规格 符合设计要求 36 防雷接地电阻 10 37 供电系统 符合 JGJ/T16 38 安全接地电阻 4 AA BB CC DD EE FF GG HH II JJ KK LL MM NN OO PP QQ RR SS TT UU VV WW XX YY ZZ AAA BBB CCC DDD EEE FFF GGG HHH III JJJ KKK LLL MMM NNN OOO PPP QQQ RRR SSS TTT UUU VVV WWW XXX YYY ZZZ AAAA BBBB CCCC DDDD EEEE FFFF GGGG HHHH IIII JJJJ KKKK LLLL MMMM NNNN OOOO PPPP QQQQ RRRR SSSS TTTT UUUU VVVV WWWW XXXX YYYY ZZZZ AAAAA BBBBB CCCCC DDDDD EEEEE FFFFF GGGGG HHHHH IIIII JJJJJ KKKKK LLLLL MMMMM NNNNN OOOOO PPPPP QQQQQ RRRRR SSSSS TTTTT UUUUU VVVVV WWWWW XXXXX YYYYY ZZZZZ AAAAAA BBBBBB CCCCCC DDDDDD EEEEEE FFFFFF GGGGGG HHHHHH IIIIII JJJJJJ KKKKKK LLLLLL MMMMMM NNNNNN OOOOOO PPPPPP QQQQQQ RRRRRR SSSSSS TTTTTT UUUUUU VVVVVV WWWWWW XXXXXX YYYYYY ZZZZZZ AAAAAAA BBBBBBB CCCCCCC DDDDDDD EEEEEEE FFFFFFF GGGGGGG HHHHHHH IIIIIII JJJJJJJ KKKKKKK LLLLLLL MMMMMMM NNNNNNN OOOOOOO PPPPPPP QQQQQQQ RRRRRRR SSSSSSS TTTTTTT UUUUUUU
