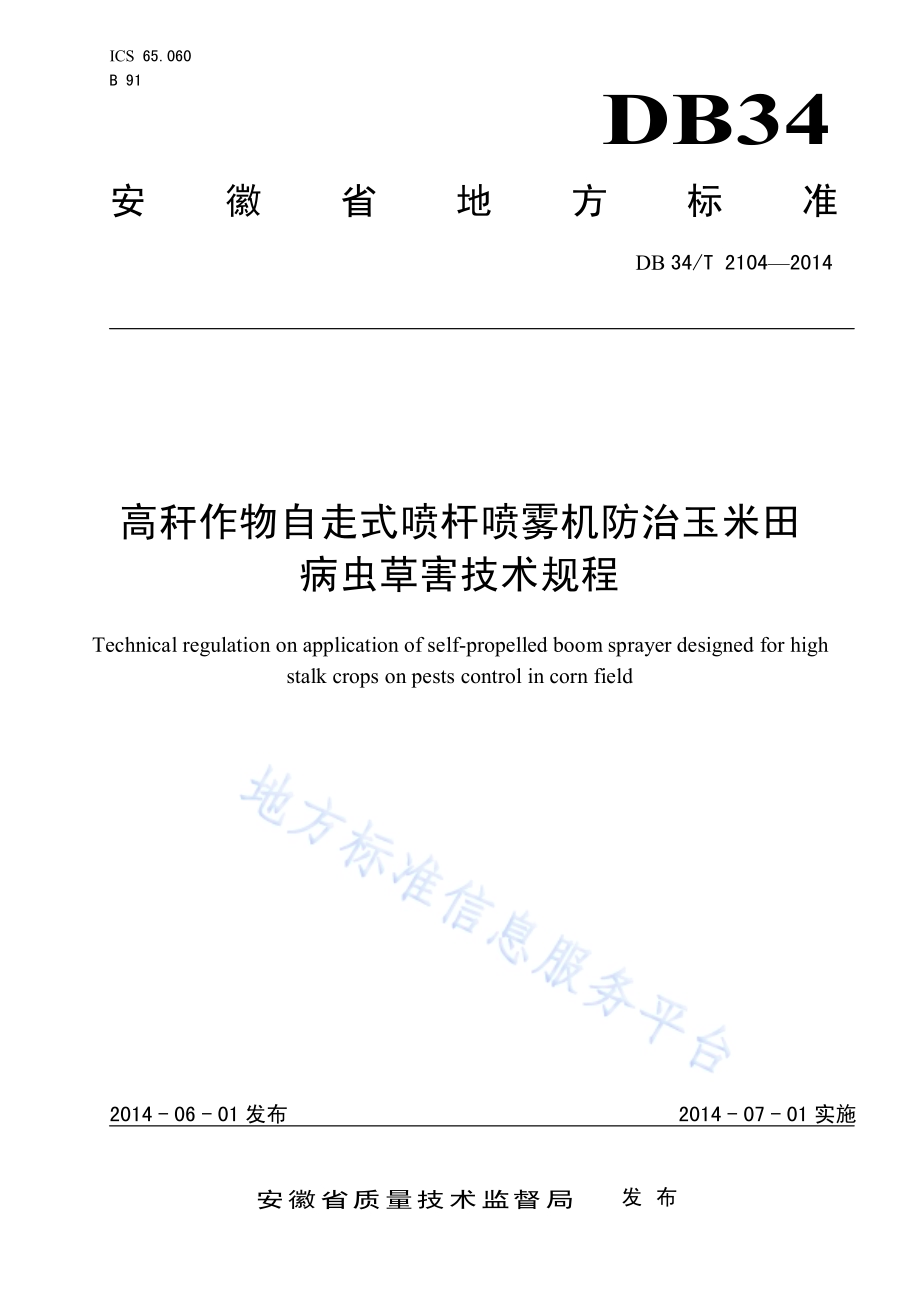

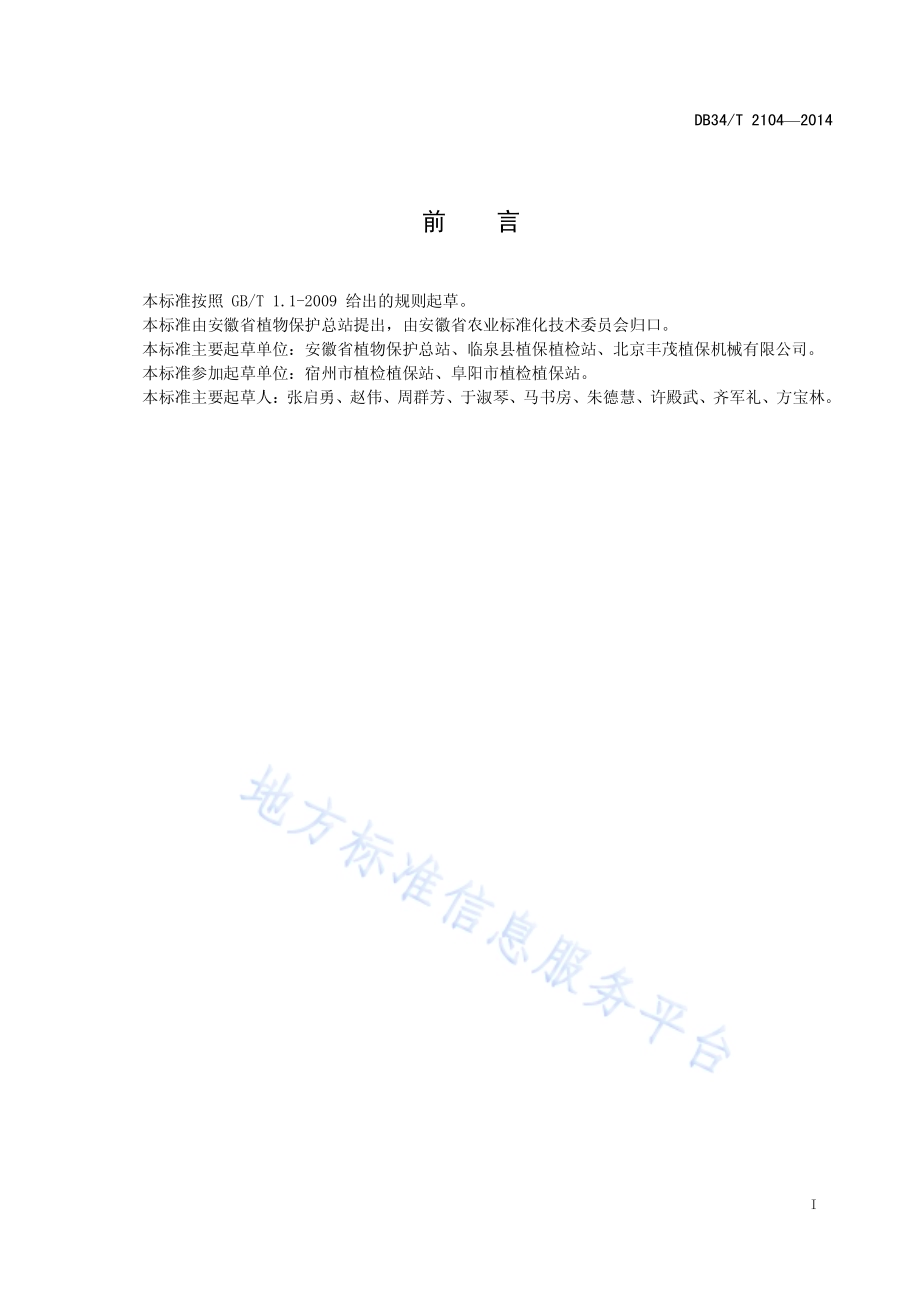

ICS 65.060 B 91 DB34 安 徽 省 地 方 标 准 DB 34/T 21042014 高秆作物自走式喷杆喷雾机防治玉米田 病虫草害技术规程 Technical regulation on application of self-propelled boom sprayer designed for high stalk crops on pests control in corn field 文稿版次选择 2014-06-01 发布 2014-07-01 实施安徽省质量技术监督局 发 布 DB34/T 21042014 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省植物保护总站提出，由安徽省农业标准化技术委员会归口。本标准主要起草单位：安徽省植物保护总站、临泉县植保植检站、北京丰茂植保机械有限公司。本标准参加起草单位：宿州市植检植保站、阜阳市植检植保站。本标准主要起草人：张启勇、赵伟、周群芳、于淑琴、马书房、朱德慧、许殿武、齐军礼、方宝林。DB34/T 21042014 1 高秆作物自走式喷杆喷雾机防治玉米田病虫草害技术规程 1 范围 本标准规定了高秆作物自走式喷杆喷雾机（以下简称喷雾机）防治玉米田病虫草害的技术要求、操作技术、安全要求、维护与贮存的一般方法。本标准适用于安徽省淮北地区使用喷雾机防治玉米田病虫草害。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 4285 农药安全使用标准 GB/T 8321(所有部分)农药合理使用准则 GB/T 18676 植物保护机械 喷雾机(器)喷头 标识用颜色编码 GB/T 24677.1-2009 喷杆喷雾机 技术条件 JB/T 9782-1999 植保机械 通用试验方法 NY/T 1276 农药安全使用规范总则 3 技术要求 使用技术符合表1要求。表1 使用技术控制项目指标 项 目 指 标 喷杆作业(整机作业)常用工作压力，MPa 0.20.4 液泵流量，L/min 40 喷头类型 扇形雾喷头 喷头间距，cm 50 喷头雾面与喷杆夹角，度 515 喷头流量均匀性 误差小于 5 过滤系统 三级过滤（加液口、液泵、喷头）风速，m/s 3.5 4 操作技术 4.1 天气选择 DB34/T 21042014 2 在少露、气温 532，风速不大于 3.5 m/s（三级风以下），且 6 h 内无降雨气象条件下施药作业。4.2 地块选择 玉米播种时以行距 60 cm 为主导，进行规则条播且能够承载喷雾机的玉米地块。4.3 操作人员要求 操作人员完全了解喷雾机性能、技术参数，且能熟练按照喷雾机操作规程操作机器。作业前应仔细检查喷雾机，消除隐患，穿戴好防护用具。4.4 行走路线方案设计 根据地块形状和玉米播种模式，科学设计喷雾机行走路线，减少对玉米植株的碾压。4.5 施药前准备 检查喷雾机及其动力设备，包括药箱搅拌器的完好性、喷药液系统是否漏液，并用清水试机（试喷）。喷雾机在最高压力(0.4 MPa)下运转 3 min，检查各工作部件、各工作部件连接处、密封件处是否有松动和渗漏。4.6 喷头选择 严格按照农药施用量、喷施药液量等参数选取喷头型号。依据 GB/T 18676 规定，按照颜色选取喷头型号(见附录A)。特别注意，在同一喷杆上应该安装同一颜色的喷头，不可把不同颜色的喷头“混搭”安装在同一喷杆上，造成喷雾不匀。通常除草剂用蓝色、红色喷头；杀虫剂、杀菌剂用橘黄色、绿色、黄色喷头。4.7 喷头的安装 当选定喷头后，喷头喷雾的扇面应与喷杆呈 5 15夹角，相邻喷头扇形雾面 30重叠（见图1），这样即可以避免相邻喷头扇形雾面相互碰撞，又可以满足扇形雾面叠加，使雾滴在喷雾区域均匀沉积分布。图1 扇形喷头在喷杆上正确的安装方式 4.8 行走速度的确定 速度 V 的公式：g Q B40V.(1)DB34/T 21042014 3 式中：V 机组前进速度，km/h；g 喷雾机的喷药量(各个喷头的总和)，L/min；Q 单位面积施药量，L/667m2；B 喷雾机的喷幅，m。4.9 喷雾测试与校准 在每个施药喷雾作业季节开始时，喷雾机械检修后、轮胎更换或者安装新的喷头后，要对该喷雾机进行校准。4.9.1 喷头喷雾量校对 施药前应对每个喷头进行喷量测定和校准。测定时，药液箱加满清水，喷雾机正常工作状态喷雾，待喷雾稳定后，按 JB/T 9782-1999 规定测量，计算每个喷头的平均喷雾量，如喷雾量误差超过 GB/T 24677.1-2009 规定值，应调换喷头后再测，直至喷头喷雾量达到 GB/T 24677.1-2009 规定值。4.9.2 喷杆喷雾均匀性测试 在田间地头检测喷杆喷雾均匀性时，可以采用喷雾均匀性测试板（见图2）。当喷雾机正常喷雾作业后，迅速把测试板放置于喷杆下方，一定时间后抽出测试板，竖直观察，读取测试板下方液面指示值，若喷雾量差异大于 GB/T 24677.1-2009 规定值，则说明喷雾分布不均匀，需要更换喷头，直至喷雾量差异达到 GB/T 24677.1-2009 规定值。图2 喷雾均匀性测试板 4.9.3 喷雾压力测试与喷杆高度校对 4.9.3.1 喷雾压力测试 除草剂、杀虫剂、杀菌剂喷雾作业时，对喷雾作业压力要求不同。喷施除草剂时，为减少雾滴飘移造成的邻近作物药害，要采用较低的喷雾压力；喷施杀虫剂和杀菌剂时，为增加雾滴对玉米株冠层的穿透，要采用较高的喷雾压力。DB34/T 21042014 4 除草剂：（0.20.3）MPa。杀虫剂：（0.30.4）MPa。杀菌剂：（0.30.4）MPa。4.9.3.2 喷杆高度校对 除草剂：距离地面 50 cm。杀虫剂、杀菌剂：距离玉米冠层顶部 50 cm。杀虫剂（防治玉米螟时），采用吊杆喷雾方式。4.10 农药使用原则与加水配药 4.10.1 农药使用原则 农药的使用按 GB 4285、GB/T 8321(所有部分)、NY/T 1276 规定，合理选用高效、低毒、低残留农药，优先使用生物源农药。严格执行国家和行业有关规定，禁止使用高毒、高残留农药。防治玉米病虫草害药剂以农业部登记公告为准，常用药剂及使用方法参见附录B。4.10.2 加水配药 关闭喷雾总开关，在药液箱内加入 1/51/3 的水，再加入药剂母液，然后再加入清水，使药液量不超过喷雾机药液箱的定额药量(或安全线)，充分搅拌均匀后才可进行喷施作业。4.11 喷雾机调整 喷药前调整喷雾机后轮轮距和框架高度，使喷雾机底盘或框架高于玉米顶部。喷药前调整喷雾机喷杆高度，喷施除草剂时，喷头距地面 50 cm100 cm。喷施杀虫剂、杀菌剂时，喷头距玉米叶顶部 50 cm100 cm。4.12 喷雾作业 启动喷雾机，当喷雾压力达到 0.2 Mpa0.4 Mpa 并且平稳时，开始匀速行走喷雾机，均匀喷雾。喷雾作业时，在喷雾机行走路线上布设雾滴测试卡，检测雾滴密度，一般情况下，雾滴密度为25(个/cm2)雾滴即可。雾滴密度用附件C 的雾滴密度比对卡来监测。5 安全要求 5.1 严禁没受过训练的非专业人员操作机器。5.2 机器使用前应认真检查确认各部分是否正常，有异常应立即排除。5.3 操作人员在使用、维修、施药时要注意安全，穿戴好防护用具，确保安全。5.4 行走时注意道路坡度，机器侧倾角要小于 8.5 度，严防侧翻。5.5 行走时注意道路上方的电线，严防碰触。5.6 燃油易燃易爆，注意防火。调整、检查、加油时，应在发动机熄火状态下进行。5.7 喷洒作业前药液箱盖要拧紧，防止作业时自行开启。5.8 机器运转时不得触碰旋转、高温部位；机器启动后，机器前、后不准站人。5.9 按2次稀释法配制喷施药液。5.10 作业时，根据玉米地能承载喷雾机重量情况盛装喷施药液量，使喷雾机能顺利通过。DB34/T 21042014 5 5.11 作业由上一行程转入下一行程时，驾驶员应注意对准交接行，严防漏喷或重喷。6 维护与贮存 6.1 整机维护 6.1.1 每次工作后要及时进行日保养：用清水冲洗药液箱、喷杆等喷药系统 3 次，清除施药器械内外残留农药。用清水继续运行几分钟，清洗泵和管道内残留的药液。6.1.2 定期向机器使用说明书指示的需要润滑的各个部位注入润滑油。6.1.3 喷雾机首次工作达到50小时后，把变速箱箱体内的旧机油全部放尽，并更换新的与原型号相同的机油。以后应每工作100小时或一个作业季更换一次新机油。6.2 发动机维护 发动机维护要严格按照发动机使用说明书进行。6.3 液泵维护 液泵维护要严格按照液泵使用说明书进行。6.4 贮存 6.4.1 喷雾机作业季结束需长期存放时，除进行日保养内容外，特别在冬季，为防止泵内结冰，应排空泵内积水，有条件的用户可以往泵内加注汽车防冻液。6.4.2 存放前应拆下喷头，清洗干净并保存好，同时将喷杆上的喷头座孔封好，以防杂物、沙尘等进入。6.4.3 喷雾机长期存放时，应对金属部件进行防护处理，对需要润滑的各个部位注入润滑油。6.4.4 喷雾机长期存放时，应将清洗干净的机器充分晾干后，放置在通风、避光、防雨的地方，避免与酸、碱、农药等腐蚀性物品堆放在一起，并远离火源。DB34/T 21042014 6 A A 附 录 A（资料性附录）我国目前常用扇形雾喷头的性能比照表 喷头 喷雾压力(Mpa)喷雾量（L/min）不同行走速度下的施药液量（L/hm2）a 俗称 型号 颜色 4 km/h 5 km/h 6 km/h 7 km/h 8 km/h 1号 11001；8001 橙色 0.1 0.23 69.0 55.2 46.0 39.4 34.5 0.15 0.28 84.0 67.2 56.0 48.0 42.0 0.20 0.32 96.0 76.8 64.0 54.9 48.0 0.25 0.36 108 86.4 72.0 61.7 54.0 0.30 0.39 117 93.6 78.0 66.9 58.5 0.40 0.45 135 108 90.0 77.1 67.5 110015；80015 绿色 0.1 0.34 102 81.6 68.0 58.3 51.0 0.15 0.42 126 101 84.0 72.0 63.0 0.20 0.48 144 115 96.0 82.3 72.0 0.25 0.54 162 130 108 92.6 81.0 0.30 0.59 177 142 118 101 88.5 0.40 0.68 204 163 136 117 102 2号 11002；8002 黄色 0.1 0.46 138 110 92.0 78.9 69.0 0.15 0.56 168 134 112 96.0 84.0 0.20 0.65 195 156 130 111 97.5 0.25 0.72 216 173 144 123 108 0.30 0.79 237 190 158 135 119 0.40 0.91 273 218 182 156 137 3号 11003；8003 蓝色 0.1 0.68 204 163 136 117 102 0.15 0.83 249 199 166 142 125 0.20 0.96 288 230 192 165 144 0.25 1.08 324 259 216 185 162 0.30 1.18 354 283 236 202 177 0.40 1.36 408 326 272 233 204 4号 11004；8004 红色 0.1 0.91 273 218 182 156 137 0.15 1.12 336 269 224 192 168 0.20 1.29 387 310 258 221 194 0.25 1.44 432 346 288 247 216 0.30 1.58 474 379 316 271 237 0.40 1.82 546 437 364 312 273 注：a：施药液量以喷头喷雾高度设置 50 cm 计算。DB34/T 21042014 7 B B 附 录 B（资料性附录）防治玉米病虫草害常用药剂的使用方法 表B.1 防治玉米病虫草害常用药剂的使用方法（参考）中文 通用名 含量及剂型 有效成分 用药量（克/公顷）防治对象 作用方式 施药方法 施药时期 乙草胺 50乳油、900 克/升 8101350 一年生禾本科杂草及部分阔叶杂草 封闭 喷雾 播后苗前 烟嘧磺隆 40 克/升可分散油悬浮剂、75水分散粒剂 4860 一年杂草 内吸传导 茎叶喷雾 玉米 3 叶5 叶期 烟嘧 莠去津 52可湿性粉剂 429741 一年杂草 内吸传导 茎叶喷雾 玉米 3 叶5 叶期 20悬浮剂 240300 啶虫脒 5可湿性粉剂 20可溶粉剂 3642 蚜虫、灰飞虱 触杀、胃毒、渗透 茎叶喷雾 蚜虫发生始盛期、灰飞虱在玉米 2 叶5 叶期 高氯 啶虫脒 7.5微乳剂 22.545 蚜虫、灰飞虱 触杀、胃毒、渗透 茎叶喷雾 蚜虫发生始盛期、灰飞虱在玉米 2 叶5 叶期 吡虫啉 10可湿性粉剂 70水分散粒剂 4560 蚜虫、灰飞虱 触杀、胃毒、内吸 茎叶喷雾 蚜虫发生始盛期、灰飞虱在玉米 2 叶5 叶期 联苯菊酯 10乳油 1830 玉米螟、蚜虫、红蜘蛛、灰飞虱 触杀 茎叶喷雾 玉米螟、蚜虫、红蜘蛛发生始盛期、灰飞虱在玉米 2 叶5 叶期 高效氯氟氰菊酯 5水乳剂 7.510.5 玉米螟、蚜虫、灰飞虱 触杀 茎叶喷雾 玉米螟、蚜虫发生始盛期；灰飞虱在玉米 2叶5 叶期 阿维菌素 1.8乳油、5乳油 915 红蜘蛛 触杀、胃毒、渗透 茎叶喷雾 发生始盛期 苏云金杆菌 16000 IU/毫克可湿性粉剂 37504500 克制剂/公顷 玉米螟、棉铃虫 胃毒 茎叶喷雾 低龄幼虫盛期 苯醚甲环唑 25乳油 56.25112.5 纹枯病、锈病 保护、治疗 茎叶喷雾 发病初期 苯甲 丙环唑 30乳油 6890 纹枯病、锈病 保护、治疗 茎叶喷雾 发病初期 丙环唑 25乳油 75150 纹枯病、锈病 保护、治疗 茎叶喷雾 发病初期 DB34/T 21042014 8 C C 附 录 C（资料性附录）喷雾雾滴密度比对卡 表C.1 喷雾雾滴密度比对卡（参考）_
