高速公路沥青路面小修养护作业规程DB34／T 2150-2014.pdf

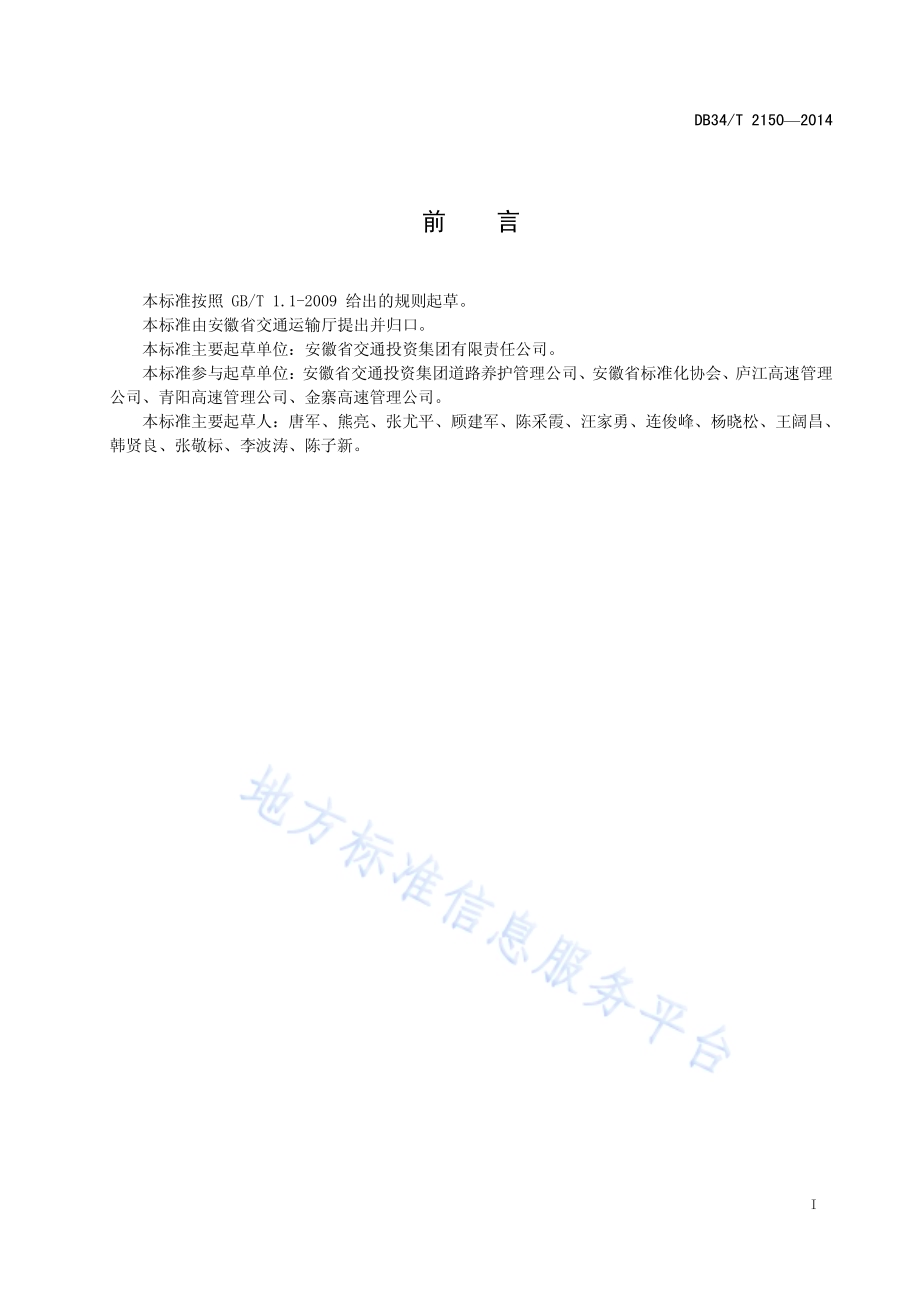

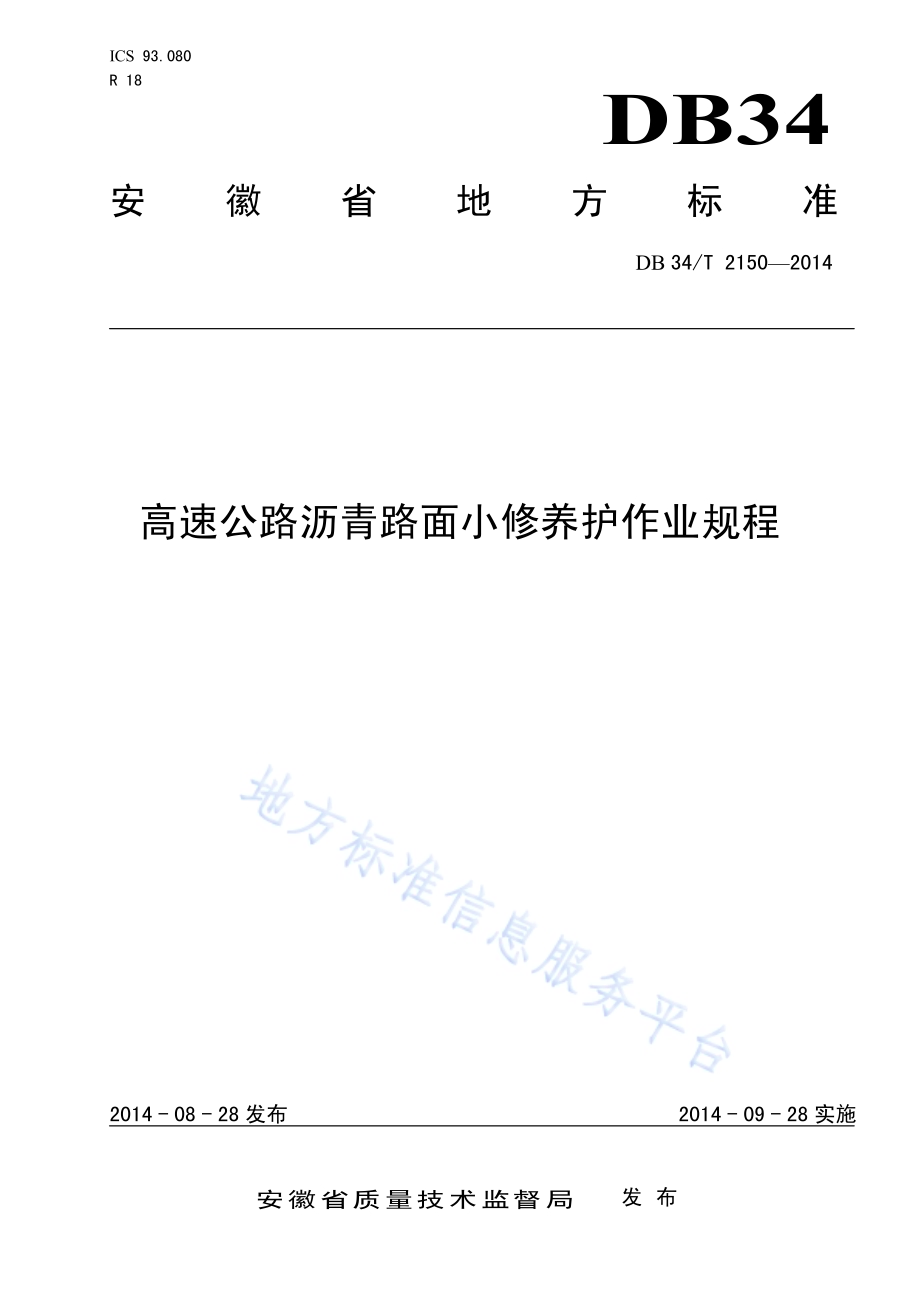

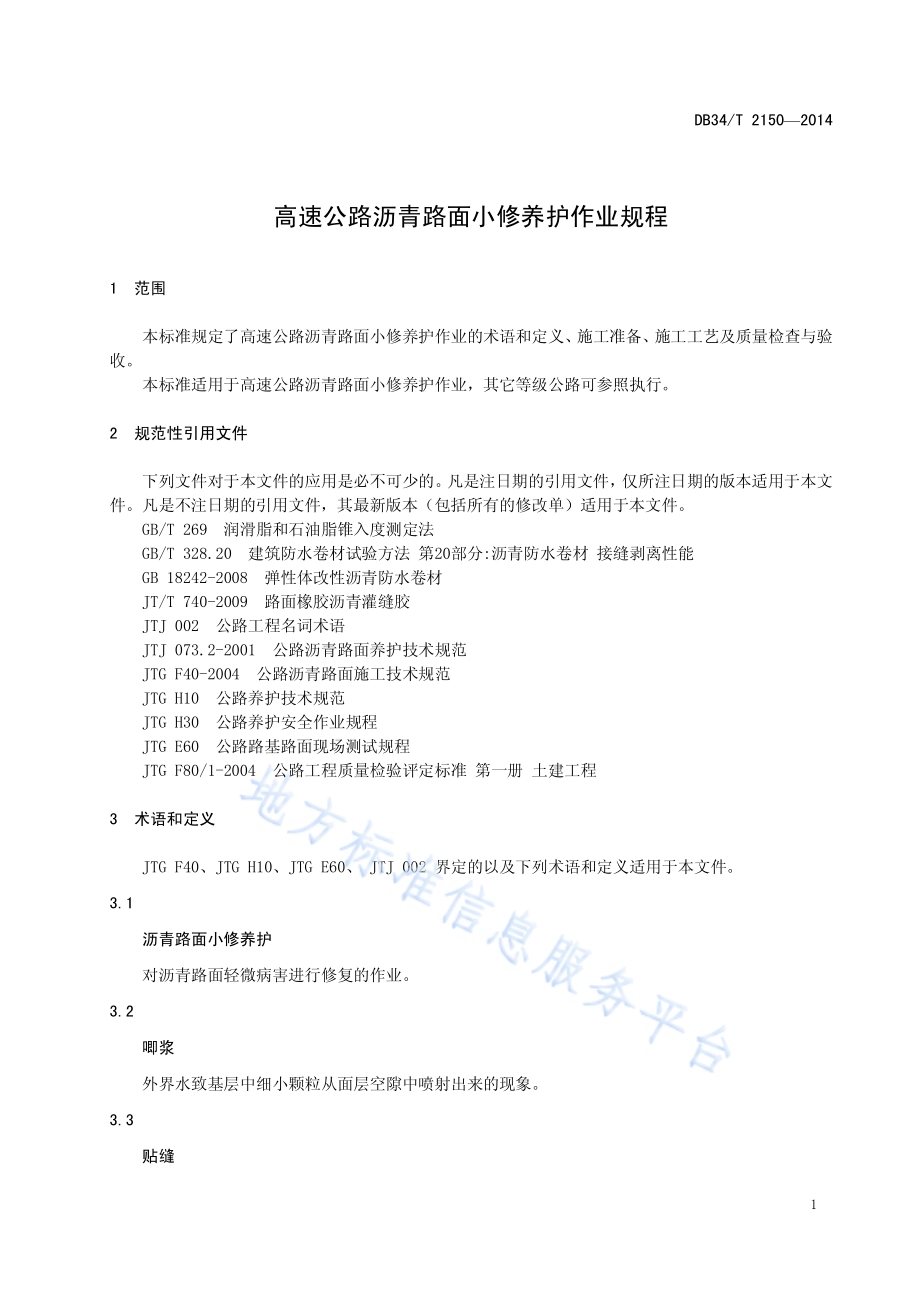

ICS 93.080 R 18 DB34 安 徽 省 地 方 标 准 DB 34/T 21502014 高速公路沥青路面小修养护作业规程 文稿版次选择 2014-08-28 发布 2014-09-28 实施安徽省质量技术监督局 发 布 DB34/T 21502014 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省交通运输厅提出并归口。本标准主要起草单位：安徽省交通投资集团有限责任公司。本标准参与起草单位：安徽省交通投资集团道路养护管理公司、安徽省标准化协会、庐江高速管理公司、青阳高速管理公司、金寨高速管理公司。本标准主要起草人：唐军、熊亮、张尤平、顾建军、陈采霞、汪家勇、连俊峰、杨晓松、王阔昌、韩贤良、张敬标、李波涛、陈子新。DB34/T 21502014 1 高速公路沥青路面小修养护作业规程 1 范围 本标准规定了高速公路沥青路面小修养护作业的术语和定义、施工准备、施工工艺及质量检查与验收。本标准适用于高速公路沥青路面小修养护作业，其它等级公路可参照执行。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 269 润滑脂和石油脂锥入度测定法 GB/T 328.20 建筑防水卷材试验方法 第20部分:沥青防水卷材 接缝剥离性能 GB 18242-2008 弹性体改性沥青防水卷材 JT/T 740-2009 路面橡胶沥青灌缝胶 JTJ 002 公路工程名词术语 JTJ 073.2-2001 公路沥青路面养护技术规范 JTG F40-2004 公路沥青路面施工技术规范 JTG H10 公路养护技术规范 JTG H30 公路养护安全作业规程 JTG E60 公路路基路面现场测试规程 JTG F80/1-2004 公路工程质量检验评定标准 第一册 土建工程 3 术语和定义 JTG F40、JTG H10、JTG E60、JTJ 002 界定的以及下列术语和定义适用于本文件。3.1 沥青路面小修养护 对沥青路面轻微病害进行修复的作业。3.2 唧浆 外界水致基层中细小颗粒从面层空隙中喷射出来的现象。3.3 贴缝 DB34/T 21502014 2 将贴缝带加热黏贴到路面裂缝处的修复措施。3.4 灌缝 将加热后的灌缝胶灌入路面裂缝中的修复措施，包括清缝灌缝、扩缝灌缝等形式。3.5 坑槽冷补 用冷补沥青混合料填补坑槽的修复措施。3.6 坑槽热补 用热拌沥青混合料填补坑槽的修复措施，包括单层热补、多层热补等形式。4 施工准备 4.1 一般规定 4.1.1 应建立完善沥青路面小修养护管理体系，科学配置人员、材料、设备，确保养护工作顺利开展。4.1.2 养护作业前，施工单位应制定交通组织方案，并办理施工许可。应根据交通组织方案和 JTG H30的相关要求做好施工现场交通组织和养护作业区的安全管理。4.1.3 养护作业人员应遵守各项安全管理制度，接受安全培训和教育，执行各项安全操作规程，确保安全生产。4.2 病害调查与分级 4.2.1 病害调查 4.2.1.1 应定期进行路面病害调查工作，详细查看路面损坏状况，做好病害位置、类型、尺寸等相关记录。4.2.1.2 病害调查宜采用车辆巡查和徒步调查相结合的方式。4.2.2 病害分类分级 高速公路沥青路面常见病害可分为裂缝类、松散类、变形类及其他类等四大类，各类病害类型及分级标准规定见表1。表1 高速公路路面常见病害分类分级 破损类型 分级 外观描述 分级指标 裂缝类 纵裂 轻 缝壁无散落或轻微散落，无或少支缝 缝宽5 mm 重 缝壁散落重，支缝多 缝宽5 mm 横裂 轻 缝壁无散落或轻微散落，无或少支缝 缝宽5 mm 重 缝壁散落重，支缝多 缝宽5 mm DB34/T 21502014 3 表1（续）破损类型 分级 外观描述 分级指标 裂缝类 龟裂 轻 初期龟裂，缝细，无散落，裂区无变形 块度：2050 cm 中 裂块明显，缝较宽，无或轻散落或轻度变形 块度20 cm 重 裂块破碎，缝宽，散落重，变形明显 块度20 cm 松散类 坑槽 轻 坑浅，面积小（1 m2）坑深25 mm 重 坑深，面积较大（1 m2）坑深25 mm 松散 轻 细集料散失，路面磨损，路表粗麻 重 粗集料散失，多量微坑，表面剥落 变形类 拥包 轻 波峰波谷高差小 高差25 mm 重 波峰波谷高差大 高差25 mm 沉陷 轻 深度浅，行车无明显不适感 深度25 mm 重 深度深，行车明显颠簸不适 深度25 mm 车辙 轻 变形较浅 深度25 mm 重 变形较深 深度25 mm 其他类 唧浆 路面出现破裂、冒浆现象 泛油 路表呈现沥青膜，发亮，镜面，有轮印 磨光 路面原有粗构造衰退或丧失，路表光滑 油污 轻 只存在于路面表层 重 油污下渗导致路面松散 4.3 材料要求 4.3.1 一般要求 沥青路面小修养护使用的各种材料须进行质量检验，经检验合格后方可使用，不得以供应商提供的检测报告或产品合格证代替检验。4.3.2 贴缝带 贴缝带的技术指标应符合表2 的规定。表2 贴缝带技术要求 试验项目 单位 指标要求 试验方法 针入度 25,100 g,5 s 0.1mm 60-80 T 0604 延度 5,5 cm/min 不小于 cm 20 T 0605 软化点 TRB 不小于 60 T 0606 接缝剥离强度不小于 N/mm 1.5 GB/T 328.20 厚度 mm 30.3 卡尺量 4.3.3 灌缝胶 灌缝胶的技术指标应符合表3 的规定。DB34/T 21502014 4 表3 灌缝胶技术要求 试验项目 单位 技术要求 试验方法 高温型 普通型 低温型 低温拉伸 通过 通过 通过 JT/T 740-2009 中低温拉伸试验 锥入度 0.1 mm 50 3070 5090 GB/T 269 软化点 80 80 80 T 0606 流动值 mm 3 5 5 JT/T 740-2009 中流动试验 弹性恢复率 3070 3070 3070 JT/T 740-2009 中弹性试验 注：低温拉伸试验中，高温型、普通型、低温型的试验温度分别为 0、-10和-30。4.3.4 乳化沥青 乳化沥青的技术指标应符合表4 的规定。表4 乳化沥青技术要求 试验项目 单位 品种及代号 试验方法 PC-3 破乳速度 中裂 T 0658 粒子电荷 阳离子（+）T 0653 筛上剩余量（1.18 mm），不大于 0.1 T 0652 粘度 恩格拉粘度 1-6 T 0622 沥青标准粘度 s 8-20 T 0621 蒸化残留物 含量，不小于 50 T 0651 溶解度（三氯乙烯），不小于 97.5 T 0607 针入度（100 g,25,5 s）0.1 mm 45-150 T 0604 延度（15），不小于 cm 40 T 0605 与矿料的粘附性，裹附面积，不小于 2/3 T 0654 储存稳定性 1 d，不大于 1 T 0655 5 d，不大于 5 T 0655 4.3.5 冷补沥青混合料 冷补沥青混合料的技术指标应符合表5 的规定。表5 冷补沥青混合料性能技术要求 试验项目 单位 技术要求 试验方法 破损率 40 粘聚性试验 耐水性（裹覆面积）95 水煮法或水浸法 稳定度 KN 3 马歇尔试验 低温操作和易性 无明显凝聚结块现象 松散状态下，在 10的冰箱内保持 24 h DB34/T 21502014 5 4.3.6 热拌沥青混合料 热拌沥青混合料的类型应与原路面相同或相近，其技术指标应符合 JTG F40-2004 中 5.3 节的规定，应使用沥青拌和站集中生产备用，油石比比原路面设计值略大。4.4 施工机具 4.4.1 贴缝 贴缝施工所需设备机具（单个施工班组）应符合表6 的要求。表6 贴缝设备、机具要求 序号 设备机具名称 单位 数量 1 高压空气压缩机或吹风机 台 1 2 液化气罐 个 1 3 喷火枪 只 1 4 橡皮锤 把 1 5 钢丝刷 把 若干 6 扫帚 把 若干 4.4.2 灌缝 灌缝施工所需设备机具（单个施工班组）应符合表7 的要求。表7 灌缝设备、机具要求 序号 设备机具名称 单位 数量 1 灌缝设备 套 1 2 裂缝开槽设备（扩缝灌缝使用）台 1 3 高压空气压缩机或吹风机 台 1 4 液化气罐 个 1 5 喷火枪 个 1 6 钢丝刷 把 若干 7 扫帚 把 若干 4.4.3 坑槽冷补 坑槽冷补施工所需设备机具（单个施工班组）应符合表8 的要求。表8 坑槽冷补设备、机具要求 序号 设备机具名称 单位 数量 1 风镐或电镐 台 1 2 平板夯 台 1 3 吹风机 台 1 4 3 m 直尺 把 1 DB34/T 21502014 6 表8（续）序号 设备机具名称 单位 数量 5 铁锹 把 若干 6 扫帚 把 若干 7 橡皮锤 把 1 4.4.4 坑槽热补 坑槽热补施工所需设备机具（单个施工班组）应符合表9 的要求。表9 坑槽热补设备、机具要求 序号 设备机具名称 单位 数量 1 路面坑槽修补车（带路面加热装置）套 1 2 小型压路机 台 1 3 小型振动夯 台 1 4 风镐或电镐 台 1 5 吹风机 台 1 9 扫帚 把 若干 10 铁耙 把 若干 5 施工工艺 5.1 裂缝修复 5.1.1 一般要求 5.1.1.1 沥青路面出现裂缝后，应及时进行修补，防止路面进一步损坏。5.1.1.2 应根据裂缝的类型、分级情况应用不同的施工工艺，进行针对性养护维修。5.1.2 贴缝 5.1.2.1 适用范围 日常调查发现的零星纵缝、横缝，且裂缝损坏分级为轻时采用。5.1.2.2 施工工艺 贴缝修复施工流程图如图1 所示。DB34/T 21502014 7 清理裂缝剪切贴缝带贴缝涂刷乳化沥青开放交通 图1 贴缝施工流程图 5.1.2.2.1 清理裂缝 应采用高压空气压缩机或吹风机对裂缝及周边进行清理，清理至裂缝内无砂石或其它杂物。5.1.2.2.2 剪切贴缝带 将贴缝带剪裁处理，宽度为 3 cm 左右，并避免污染贴缝带粘贴面。5.1.2.2.3 贴缝 用毛刷将原路面清理干净，将贴缝带置于裂缝处，从裂缝起点开始，用喷枪同时对贴缝带和裂缝处路面进行加热，使贴缝带与缝面黏贴，同时用橡皮锤轻轻锤击贴缝带，以使其黏贴紧密。5.1.2.2.4 涂刷乳化沥青 宜在缝两侧 2030 cm、两端 10 cm 范围内涂刷乳化沥青，乳化沥青的用量控制在 0.30.6 L/m2。5.1.2.2.5 开放交通 修复作业完毕后，路面的垃圾和废弃料应全部清扫干净，集中装车运离现场。待贴缝带冷却至常温后，撤走路面安全设施，开放交通。5.1.3 灌缝 5.1.3.1 适用范围 集中处理路面出现的较多纵缝、横缝。裂缝分级为轻时采用清缝灌缝；裂缝分级为重时采用扩缝灌缝。5.1.3.2 施工工艺 灌缝施工流程图如图2 所示。DB34/T 21502014 8 灌缝胶加热清理裂缝开槽清理裂缝灌缝涂刷乳化沥青扩缝灌缝 清缝灌缝开放交通 图2 灌缝施工流程图 5.1.3.2.1 灌缝胶加热 灌缝作业前，先将灌缝胶加热至 170190，根据材料的性质不同做适当调整。5.1.3.2.2 开槽（扩缝灌缝时采用）用裂缝开槽设备对准裂缝处进行开槽，开槽宽度为 15 mm20 mm，深 30 mm 左右。5.1.3.2.3 清理裂缝 使用扫把、吹风机等工具将裂缝内粉尘、杂质清理干净，缝内潮湿时应用喷枪烘烤至缝内干燥为止。5.1.3.2.4 灌缝 采用灌缝设备进行灌缝，灌缝胶应全部覆盖裂缝，并略高于路面。5.1.3.2.5 涂刷乳化沥青 宜在缝两侧 2030 cm、两端 10 cm 范围内涂刷乳化沥青，乳化沥青的用量控制在 0.30.6 L/m2。5.1.3.2.6 开放交通 修复作业完毕后，路面的垃圾和废弃料应全部清扫干净，集中装车运离现场。待灌缝胶冷却至常温后，撤走路面安全设施，开放交通。5.2 坑槽修复 5.2.1 一般要求 5.2.1.1 应按照“圆洞方补、斜洞正补”的原则进行坑槽修补，修补范围的轮廓线应与路面中心线平行或垂直。DB34/T 21502014 9 5.2.1.2 若路面面层出现多层损坏时，应分层进行挖除、填补、压实；若坑槽处基层出现破坏，应将破坏的基层全部挖除，处治好基层后再修复面层。5.2.1.3 采用冷补方式修补坑槽属临时应急措施，待天气好转后应重新进行坑槽热补。5.2.2 坑槽冷补 5.2.2.1 适用范围 在气温较低、雨雪季节对沥青路面坑槽进行应急性修补时采用。5.2.2.2 施工工艺 坑槽冷补施工流程图如图3 所示。确定处治范围添加冷补沥青混合料凿除路面黏层油洒布清理坑槽压实涂刷乳化沥青开放交通 图3 坑槽冷补施工流程图 5.2.2.2.1 确定处治范围 处治范围一般为沿坑槽四周向外扩大 100150 mm 的方形区域。5.2.2.2.2 凿除路面 用风镐或电镐凿除处治范围内路面。凿除作业时，沥青黏接层或封层应一并凿除，不留夹层，且保证坑槽底部平整。5.2.2.2.3 清理坑槽 清理松散混合料，再用吹风机将槽内细小松散颗粒吹扫干净。DB34/T 21502014 10 5.2.2.2.4 黏层油洒布 在坑槽底部和四周涂刷乳化沥青，用量为 0.30.6 L/m2。雨雪天气时修补无需涂刷。5.2.2.2.5 添加冷补沥青混合料 将冷补沥青混合料倒入坑槽内，用铁耙对冷补沥青混合料进行耙平修整，使沥青混合料表面混合料均匀。根据现场实际情况确定松铺厚度，一般为 1.3 左右，确保混合料压实后比原路面略高。5.2.2.2.6 压实 用平板夯进行碾压，较小的坑槽用橡皮锤进行夯实。对于缺料部位，应补料再碾压。5.2.2.2.7 涂刷乳化沥青 在修补后的坑槽表面和接缝处涂刷乳化沥青，用量为 0.30.6 L/m2。5.2.2.2.8 开放交通 修复作业完毕后，路面的垃圾和废弃料应全部清扫干净，集中装车运离现场，待表面乳化沥青破乳后撤走路面安全设施，开放交通。5.2.3 坑槽热补 5.2.3.1 适用范围 单层热补适用于处治沥青路面上面层坑槽、轻度沉陷、松散、泛油以及交通事故造成的路表损害等病害的热补作业；多层热补适用于处治涉及多层损坏的坑槽、龟裂、唧浆、拥包、重度沉陷等病害。5.2.3.2 施工工艺 坑槽热补施工流程图如图4 所示。DB34/T 21502014 11 确定处治范围单层热补加热添加新混合料多层热补黏层油洒布凿除路面加热坑槽清理坑槽加热病害路面耙松、修整原坑槽处理压实涂刷乳化沥青开放交通 图4 坑槽热补施工流程图 5.2.3.2.1 确定处治范围 处治范围一般为沿坑槽四周向外扩大 100150 mm 的方形区域，同时应结合坑槽修补车加热装置尺寸，确定处治面积的大小。5.2.3.2.2 原坑槽处理 5.2.3.2.2.1 单层热补时 a)加热病害路面 将坑槽修补车准确定位，放下加热板，根据划定的处治范围来确定加热板需开启的区域（加热区域应在坑槽实际边缘向四周扩大 100 mm 以上）。加热时间根据混合料的不同而异，以沥青混合料能耙松为原则。b)耙松、修整 用铁耙将混合料耙松，铲除部分受到污染不能利用的混合料并进行修整，使沥青混合料分布均匀。5.2.3.2.2.2 多层热补时 a)凿除路面 用风镐或电镐等工具按照“先中间、后四边”的顺序凿除病害路面沥青混凝土。DB34/T 21502014 12 应根据坑槽深度进行分层凿除，层间应设台阶，台阶宽度为 100150 mm。凿除沥青混凝土时，沥青黏结层或封层应一并凿除，不留夹层，且保证坑槽底部平整。b)清理坑槽 用吹风机、扫帚等工具将坑槽清理干净，保证坑槽四壁垂直、底面平整、干净整洁。c)加热 采用坑槽修补车加热装置对坑槽底部及四周进行加热，加热时间以原路面混合料能耙松为原则。加热范围应超出坑槽四周不小于 100 mm。d)黏层油洒布 在坑槽四壁及底部涂刷乳化沥青。混合料分层添加时，每次碾压完成后均应在坑槽底部涂刷乳化沥青，用量为 0.30.6 L/m2。5.2.3.2.3 加热添加新混合料 a)根据需要添加新混合料，新添加的混合料使用前应加热到 145165。b)采用铁耙对沥青混合料耙平修整，尽量使沥青混合料表面均匀不出现离析,并根据现场实际情况调整摊铺厚度，中下面层压实后与原路面厚度一致，上面层压实后厚度应比原路面略高。5.2.3.2.4 压实 a)用小型振动压路机及时碾压。应遵循“先四边后中心、先静压后振压、前后左右交替碾压”的原则，对新旧路面接缝处应骑缝碾压。b)碾压遍数一般为静压 1 遍，振压 3 遍，每次碾压的重叠宽度为压路机轮宽的 1/32/3 左右。静压 1 遍后，马上检查新补路面表面及新旧路面接缝处，对于缺料部位，应立即补充新料进行碾压。禁止在碾压多遍后再补充新料。碾压终了路面温度应不低于 90。c)分层修补时，当坑槽面积过小，压路机难以作业时，可用小型振动夯充分夯实。5.2.3.2.5 涂刷乳化沥青 压实完成后，在坑槽的表面和接缝处涂刷乳化沥青，用量为 0.30.6 L/m2。5.2.3.2.6 开放交通 修复作业完毕后，路面的垃圾和废弃料应全部清扫干净，集中装车运离现场，待坑槽表面温度降至50以下后撤走路面安全设施，开放交通。5.3 其他病害修复 其他病害的处治措施参照表10。表10 沥青路面其他病害的修复 病害类别 严重程度 病害范围 处治措施 唧浆 局部 局部挖除后按照坑槽多层热补方法进行维修 大面积 铣刨重铺，同时做好排水设计 拥包 轻 局部 将拥包挖除后按照坑槽多层热补方法进行维修 大面积 铣刨重铺 重 局部 将拥包挖除后按照坑槽多层热补方法进行维修 大面积 铣刨重铺 DB34/T 21502014 13 表 10（续）病害类别 严重程度 病害范围 处治措施 松散 轻 局部 表面涂刷乳化沥青修复 大面积 封层类（雾封层、微表处等）处治、薄层罩面等 重 局部 按照坑槽单层热补方法进行修补 大面积 上面层铣刨重铺 龟裂 局部 挖除后按照坑槽多层热补方法进行维修 大面积 铣刨重铺、再生等 沉陷 轻 挖除沉陷部位后按照坑槽单层热补方法进行维修 重 挖除沉陷部位后按照坑槽多层修补方法进行维修，大面积沉陷应进行铣刨重铺 泛油 轻 撒 35 mm 粒径的干净石屑或粗砂，并用压路机碾压 重 采用微表处或者超薄磨耗层进行处理。面层含油量高，且已形成软层的严重泛油路段，应进行铣刨重铺。油污 轻 采用清洗剂清洗路面 重 按照坑槽的维修方法进行修补 6 质量检查与验收 6.1 贴缝 6.1.1 基本要求 6.1.1.1 贴缝材料性能应符合本标准的相关规定。6.1.1.2 裂缝清理应干燥、洁净、无杂物。6.1.2 实测项目 见表11。表11 贴缝实测项目 检查项目 检验标准 检查频率 检查方法 与原路面高差 3 mm 随机抽选 10 卡尺量 涂刷乳化沥青 宽度40 cm，端头超出10 cm 钢尺量 6.1.3 外观鉴定 6.1.3.1 贴缝表面应平整、无褶皱、粘结牢固。6.1.3.2 乳化沥青涂刷应均匀、顺直。6.2 灌缝 6.2.1 基本要求 6.2.1.1 灌缝材料性能应符合本标准的相关规定。DB34/T 21502014 14 6.2.1.2 裂缝清理应干燥、洁净、无杂物。6.2.2 实测项目 见表12。表12 灌缝实测项目 检查项目 检验标准 检查频率 检查方法 与原路面高差 21 mm 随机抽选 10 卡尺量 涂刷乳化沥青 宽度40 cm，端头超出10 cm 钢尺量 6.2.3 外观鉴定 6.2.3.1 灌缝应饱满密实，边缘整齐，表面平整，无脱开现象。6.2.3.2 灌缝胶冷却后仍具有良好的弹性，车辆碾压不粘轮、不变形。6.3 坑槽冷补 6.3.1 基本要求 6.3.1.1 冷补混合料质量应符合本标准的相关规定。6.3.1.2 下承层必须密实、平整，无其他病害。6.3.2 实测项目 见表13。表13 坑槽冷补实测项目 检查项目 检验标准 检查频率 检查方法 接缝平整度 3 mm 随机抽选 10 卡尺量 渗水 300 mL/min T 0971 6.3.3 外观鉴定 6.3.3.1 新补路面应碾压密实，表面无轮迹。6.3.3.2 新补路面与原路面应结合紧密，无泛油和离析等现象。6.3.3.3 表面应平整、无积水。6.4 坑槽热补 6.4.1 基本要求 6.4.1.1 热拌沥青混合料的规格和质量应符合本标准的相关规定。6.4.1.2 下承层必须密实、平整，无其他病害。6.4.2 实测项目 见表14。DB34/T 21502014 15 表14 坑槽热补实测项目 检查项目 检验标准 检查频率 检查方法 接缝平整度 3 mm 随机抽选 10 卡尺量 渗水 200 mL/min T 0971 6.4.3 外观鉴定 同坑槽冷补。_ DB34/T 21502014 16 条文说明 1 范围 高速公路建成运营后，随着通车时间的延长和交通量的不断增长，沥青路面会出现各种病害。为了保障高速公路安全畅通和服务质量，必须对路面病害进行及时处治。公路沥青路面养护技术规范（JTJ 073.2-2001）中规定沥青路面病害共分4类19项，而我省高速公路沥青路面常见的病害有裂缝、坑槽、车辙、唧浆、拥抱、松散、龟裂、沉陷、泛油、磨光等，其中裂缝、坑槽是高速公路沥青路面的主要病害。本标准主要针对高速公路沥青路面的常见病害修复进行规定，其中对裂缝、坑槽病害的修复进行重点叙述。本标准是对我省高速公路沥青路面小修养护作业多年来成功经验的总结。在贯彻养护技术规范的基础上，通过大量的养护施工实践，不断探索、改进，最终形成了较为成熟的施工工艺。通过工程实际验证，可有效提高沥青路面小修工程质量，延缓公路大中修时间，降低全寿命周期养护费用。2 施工准备 2.1 病害调查与分级 2.1.2 病害分类分级 病害分类分级主要参照公路沥青路面养护技术规范（JTJ 073.2-2001）中关于沥青路面的病害分类分级方法，同时根据我省高速公路的具体特点，针对高速公路常见的病害进行了划分，对于一些在我省高速公路路面基本不会出现的病害如冻胀、翻浆、脱皮、搓板、波浪等则不进行叙述。车辙、磨光病害一旦发生一般面积很大，需要进行专项处治，不属于小修养护处治范围，故本标准不予详述。2.1.3 材料准备 2.1.3.1 贴缝带 贴缝带的针入度、软化点、延度技术指标参照公路沥青路面施工技术规范（JTG F40-2004）的规定。考虑到贴缝带应与路面黏贴牢固，所以引入了接缝剥离强度指标，因现有公路规范无相应标准，考虑到贴缝带与沥青防水卷材的相似性，故引用弹性体改性沥青防水材料（GB 18242-2008）中的相关指标规定。2.1.3.2 灌缝胶 灌缝胶指标要求参照路面橡胶沥青灌缝胶（JT/T 740-2009）中 4.3 节表1 的规定。气候分区参照公路沥青路面施工技术规范（JTG F40-2004）附录A-沥青路面使用性能气候分区的相关规定。根据我省的气候特点，去除了严寒型部分的指标规定。2.1.3.3 乳化沥青 DB34/T 21502014 17 乳化沥青相关指标按照公路沥青路面施工技术规范（JTG F40-2004）4.3.2 节中表4.3.2 的规定，采用 PC-3 型乳化沥青。2.1.3.4 冷补沥青混合料 冷补沥青混合料性能指标参照公路沥青路面施工技术规范（JTG F40-2004）中 8.4 节的相关规定。冷补沥青混合料应采用适宜的沥青结合料由专业厂家生产制造，以保证产品质量。2.1.3.5 热拌沥青混合料 考虑到新补沥青混合料应与原路面紧密结合，热补用沥青混合料的类型应与原路面相同或相近。如难以满足同质要求，应使用级配较细的 AC 类密级配型改性沥青混合料。油石比宜比设计值大约 0.2，主要考虑材料存放和修补时再加热过程造成沥青的损耗和老化。热补用混合料应利用沥青拌和站集中生产，在混合料未冷却前分成小块，设置专门的仓库存放，材料仓库应设防雨、防潮、防尘措施，避免混合料受到污染。2.2 施工机具 本标准中施工机具的配置是针对每个施工作业班组配置，施工机具与施工工艺相对应，每种施工机具有多种型号，本标准只对其功能予以规定。3 施工工艺 3.1 裂缝修复 3.1.1 贴缝 3.1.1.1 贴缝 对贴缝带和路面同时加热黏贴贴缝带，主要是保证贴缝带和路面良好的粘结。建议在贴缝前用乳化沥青多次灌入裂缝，可进一步对裂缝进行封闭，提高效果。灌缝施工前，也建议采用此方法。3.1.1.2 涂刷乳化沥青 在裂缝两侧 2030 cm 范围内涂刷乳化沥青，主要考虑裂缝的周边易产生肉眼难以辨别的空隙和微裂缝，涂刷乳化沥青可以达到封闭的目的，防止路表进入造成破坏。本标准中其他章节涂刷乳化沥青环节原因同此。3.1.2 灌缝 3.1.2.1 开槽 开槽宽度为 15 mm20 mm，深 30 mm 左右。主要考虑缝宽、开槽机刀齿宽度，结合实际操作采取经验值。3.2 坑槽修复 3.2.1 坑槽冷补 DB34/T 21502014 18 3.2.1.1 确定处治面积 修补范围应超出坑槽边缘 100150 mm。参照公路沥青路面养护技术规范（JTJ 073.2-2001）中 4.2.5 节的相关规定。3.2.1.2 黏层油洒布 黏层油洒布中乳化沥青的洒布量参照公路沥青路面施工技术规范（JTG F40-2004）中 9.2 节的相关规定。3.2.1.3 添加冷补料 松铺系数的确定应通过现场测量及计算确定，不同坑槽深度、不同的冷补材料和不同的施工工艺会使松铺系数各有差异。AC 类沥青混合料的松铺系数在 1.201.25 之间，本节中松铺系数规定为 1.30 左右，是为了保证混合料压实后比原路面略高。本标准中所有涉及松铺系数的规定均参照此执行。3.2.1.4 坑槽热补 摊铺、碾压温度控制参照公路沥青路面施工技术规范（JTG F40-2004）中 5.2.2.1 节的相关规定。多层热补中四周设置宽度为 1015 cm 的台阶，主要考虑上、下层间应留有一定的工作面，方便压实机械施工作业。3.3 其他病害修复 对各种路面病害应分析其产生的原因，并根据路面的结构类型、沥青混合料种类、交通量、天气条件等实际情况，采取相应的维修措施。为防止病害发展和破损面积的扩大，病害应及时进行处治。高速公路沥青路面应采用机械化养护，以提高养护工程质量和服务水平。本章节中只对路面小修养护涉及到的主要作业措施加以说明，需要进行专项处治的病害只做简要说明。4 质量检测与验收 裂缝修复实测项目中贴缝带、灌缝胶与原路面高差的指标参照 公路沥青路面施工技术规范（JTG F40-2004）中 11.4.5 节表11.4.5-1 规定的面层接缝平整度指标。接缝平整度指标测定，参照 公路沥青路面施工技术规范（JTG F40-2004）中 11.4.5 节表11.4.5-1 面层接缝平整度检测指标参数。渗水系数指标参照公路工程质量检验评定标准（JTG F80/1-2004）中 7.3.2 节实测项目的相关规定。热补参照 SMA 路面要求，冷补参照其他混凝土路面要求。
