公共建筑空调制冷系统节能运行管理技术规程DB11／T 1130-2014.pdf

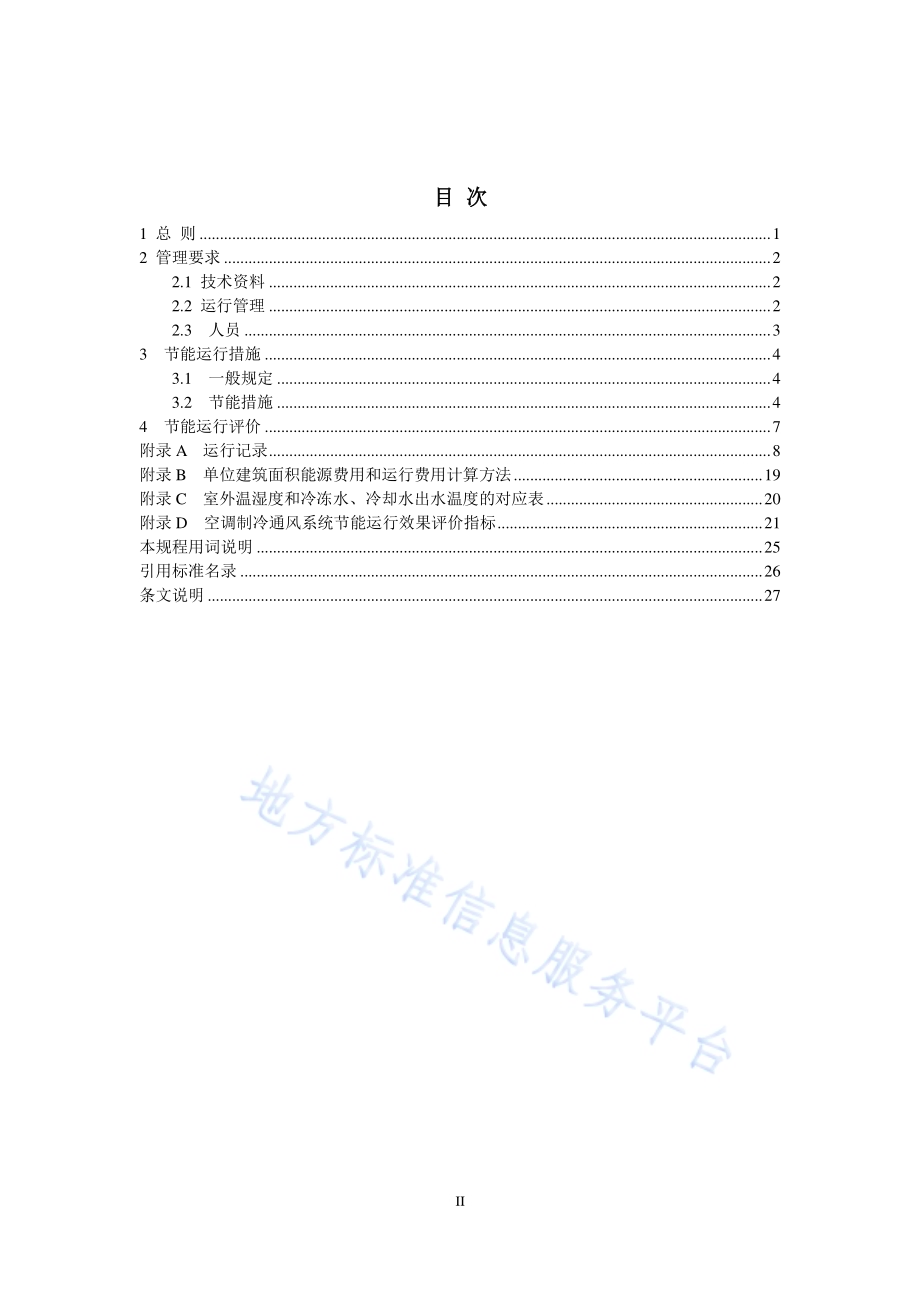

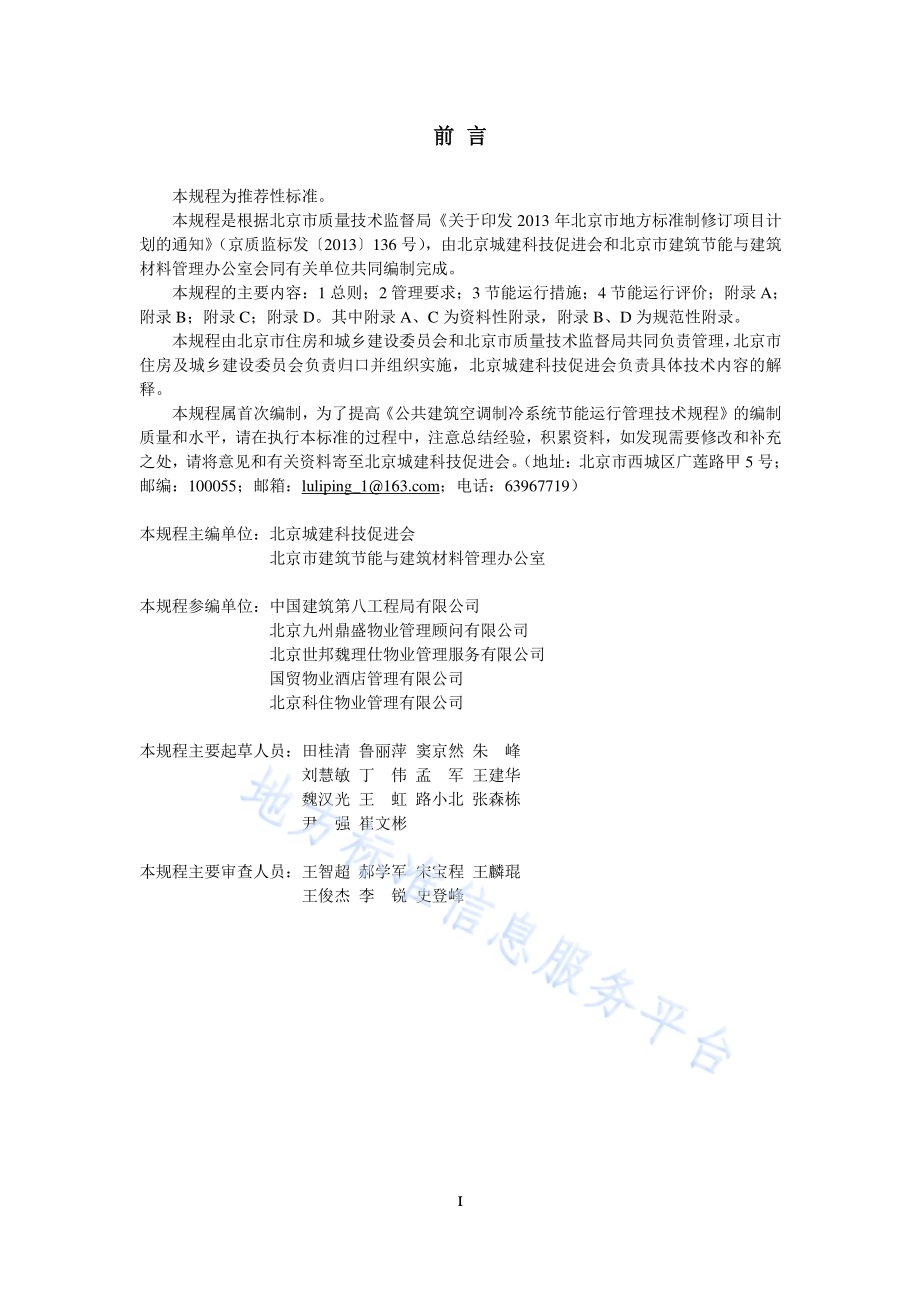

ICS 备案号：北京市地方标准DB11/T 1130 2014公共建筑空调制冷系统节能运行 管理技术规程 Technical regulation for energy-saving operation management of public building air conditioning and refrigeration system 2014-11-05发布 2015-03-01实施 北京市质量技术监督局 北京市住房和城乡建设委员会 联合发布 I I前 言 本规程为推荐性标准。本规程是根据北京市质量技术监督局关于印发 2013年北京市地方标准制修订项目计划的通知（京质监标发 2013 136号），由北京城建科技促进会和北京市建筑节能与建筑材料管理办公室会同有关单位共同编制完成。本规程的主要内容：1总则；2管理要求；3节能运行措施；4节能运行评价；附录 A；附录 B；附录 C；附录 D。其中附录 A、C为资料性附录，附录 B、D为规 范 性附录。本规程由北京市 住房 和城 乡 建 设委员 会和北京市质量技术监督局共同 负责 管理，北京市住房及 城 乡 建 设委员 会 负责归口并组织实 施，北京城建科技促进会 负责具体 技术内容的 解释。本规程 属首次 编制，为 了提高 公共建筑 空调 制 冷系统 节能运行管理技术规程的编制质量和 水平，请在执 行本标准的 过 程中，注意 总 结经验，积累 资料，如 发 现需 要修 改 和 补充 之处，请将意见 和有关资料 寄至 北京城建科技促进会。（地 址：北京市 西 城 区广莲路甲 5号；邮 编：100055；邮箱：luliping_；电话：63967719）本规程主编单位：北京城建科技促进会 北京市建筑节能与建筑材料管理办公室 本规程 参 编单位：中 国 建筑 第八工 程局有 限 公 司 北京 九州鼎盛物业 管理 顾问 有 限 公 司 北京 世邦魏 理 仕物业 管理 服务 有 限 公 司 国贸物业酒店 管理有 限 公 司 北京科 住物业 管理有 限 公 司 本规程主要 起草人员：田桂 清 鲁丽萍 窦 京 然 朱 峰 刘慧敏 丁 伟 孟 军 王 建 华 魏 汉光 王 虹 路 小 北 张森栋 尹 强 崔文彬 本规程主要 审查 人员：王智超 郝学军 宋宝 程 王麟琨 王俊杰 李 锐 史登峰 II 目 次 1 总 则.1 2 管理要求.2 2.1 技术资料.2 2.2 运行管理.2 2.3 人员.3 3 节能运行措施.4 3.1 一般 规 定.4 3.2 节能措施.4 4 节能运行评价.7 附录 A 运行 记 录.8 附录 B 单位建筑 面 积 能 源费用 和运行 费用 计 算 方 法.19 附录 C 室 外温湿度 和 冷 冻 水、冷 却 水 出 水 温度 的 对应表.20 附录 D 空调 制 冷 通 风 系统 节能运行 效果 评价 指 标.21 本规程 用词说明.25 引用 标准 名 录.26 条文说明.27 IIIContents 1 General provisions.1 2 Management requirement.2 2.1 Technical data.2 2.2 Operation and management.2 2.3 Personnel.3 3 Energy saving measures.4 3.1 General requirements.4 3.2 Energy saving measures.4 4 Energy saving operation evaluation.7 Appendix A Operation record.8 Appendix B Unit building area of energy cost and operation cost calculation method.19 Appendix C Outdoor temperature and humidity and chilled water/cooling water outlet temperature of the corresponding table.20 Appendix D The energy saving effect evaluation index of the air conditioning refrigeration ventilation system.21 Explanation of wording in this standard.25 Bibliography of normative standards.26 Clause explanation.27 1 1 总 则 1.0.1 为 贯彻落 实国 家 和北京市节能 减排法律法 规 及 政策，提高 公共建筑 空调 制 冷系统 节 能运行管理 水平，规 范空调 制 冷系统 节能运行管理，制 定 本规程。1.0.2 本规程 适用 于北京市行 政 区 域 内公共建筑的 空调 制 冷系统 节能运行管理。1.0.3 公共建筑的 空调 制 冷系统 节能运行管理 除应符合 本规程 外，尚应符合 国 家 和北京市现 行有关标准的规 定。2 2 管理要求 2.1 技术资料 2.1.1 空调 制 冷系统 的 设 计、施 工、调 试、验 收、检测、维 修和评 定等 技术 文 件 应 当 完 整 并 保存 完 好，应 当 对 照 系统实 际情况核 对 并 保证 其 真 实 性和准 确 性。下列 文 件 应 当存档：1 主要材料、设 备 的技术资料、出 厂 合 格证 明 及 进 场 检（试）验 报告。2 仪器、仪 表 的 出 厂 合 格证 明、使 用说明 书 和 校正 记 录。3 图纸 会 审记 录、设 计 变更 通知 书 和 竣 工 图（含更新 改 造 和 维 修 改 造）。4 隐蔽 工 程 检查 验 收记 录。5 工 程 设 备、风 管、水 管 系统 安装 及 检 验 记 录。6 管 道 试 验 记 录。7 设 备 单 机 试 运 转 记 录。8 系统 无 负 荷联 合试 运 转 与 调 试记 录。9 安全 和 功 能 检 验 资料的 检查记 录。10 系统在 有 负 荷 条 件下 的 综 合 能 效测定 报告。11 维 护保养 记 录和 检 修 记 录。12 水 质 化 验 报告。2.1.2 各种 运行 记 录、管理 记 录 应 齐全、准 确、清 楚，保存 完 好。2.2 运行管理 2.2.1 建 立健全 能 源 统 计 及 分析 制 度，包括以下 主要内容：1 完 善 能 源 消耗 计量。2 对 能 源 消耗数 据进行 统 计、分析 及 评价。3 记 录 影响 空调系统 运行能 耗 的 因素，如 气象 资料、出 租率、加时 空调 情况 等。4 预 测 下 一 制 冷 季 能 源 需 求，进行总量 控 制。2.2.2 应 建 立健全值班 制 度，包括以下 主要内容：1 值班 人员 应 按 规 定 巡视 设 备，遵守各 项 安全操作、运行节能规 范。2 填写各 项 记 录 表 格，及 时 发 现 和 处 理 事故隐患。3 做好 设 备、设 施 日常 保养。4 发 现设 备故 障 及 能 耗 异常 时，应 及 时 上 报。2.2.3 应 建 立健全巡 回 检查 制 度，包括以下 主要内容：1 对 空调设 备包括 主 机、附 属设 备 及空调 末端 设 备 等 运行 状 况 进行 检查。2 润滑、震动、噪声 检查。3 跑冒滴漏、锈蚀、保 温检查。2.2.4 根据 空调系统 和 设 备 特点，对 空调系统 的 设 备 设 施、管 道 系统 等应 建 立健全 定 期 维 护保养 制 度，维 护保养 设 备 设 施主要 包括：1 制 冷 机 组（蓄 冷系统、热泵 系统）、冷 却 塔（井泵）、冷 冻 水 泵、冷 却 水 泵。2 风 机 盘 管、空调 机 组、新 风 机 组、送 排风 管 路。3 3 系统 输配 水路 管 网、控 制 元 件、补 给 水设 施、水处 理 设 施 等。4 相 关 动力、能 源、环境 等。2.2.5 应 建 立健全 计划 维 修制 度，包括以下 主要内容：1 应 根据 每 年 空调 制 冷系统设 备 设 施运行 情况 及 专 项 检查 情况，制订 下 一 年 度 空调 制 冷系统 维 修 保养 计划。2 涉 及需 要 大 中修和节能技术 改 造 的 空调设 备、设 施，应 制订 专 项方 案，报 产权 单位 或 管理单位 审 批。2.2.6 应 建 立健全 交接 班 制 度，明 确 交接 班 的内容、程 序 和 职 责。2.2.7 应 建 立健全 空调 制 冷 节能运行方 案 制 度。2.2.8 应 建 立健全 运行 参 数 记 录制 度，并 记 录 以下 主要内容：1 空调系统 启停 时 间。2 冷水 机 组 运行 参 数。3 循环 水 泵 运行 参 数。4 新 风 机、空 气 处 理 机 运行 参 数。5 冷 却 塔 运行 参 数。6 冷 冻 水、冷 却 水 管 道 压力 参 数。7 空调房 间 温湿度 数 据。8 用 水 量 等。运行 参 数 记 录的主要内容 可 参见 附录 A。2.2.9 应 建 立健全 定 期 运行 分析 评价制 度，包括以下 主要内容：1 制 度 执 行 情况。2 系统 运行方 式 及调 节。3 设 备、设 施完 好率。4 运行 故 障 处 理。5 用 能 情况分析（预 期、同 比、环比）。6 提 出 评价 结 论 及 整 改 方 案。7 报告 建筑 产权 人、用 户或 运行 委 托 单位 等。每供 冷 季 结 束后 应 进行单位建筑 面 积空调 制 冷系统 的能 耗 测算，宜 对 冷 源 系统 能 效 系数 进行 测算，测算 方 法 按 公共建筑节能 检测 标准 JGJ/T 177-2009执 行，并 计 算 单位建筑 面 积空调 制 冷系统 能 源费用 和单位建筑 面 积 运行 费用，计 算 方 法 见 附录 B，测算 和计 算结 果应 作 为 对 系统 节能 状 况 进行评价和 比较 的 依 据。2.3 人员 2.3.1 应 根据 空调 制 冷系统 的规 模、复杂 程 度 和 维 护 管理 工 作 量的 大 小，配 备 必 要的节能 运行管理 人员 和制 冷、自 控 专 业 的运行 操作 人员，建 立 相 应 的运行管理 班 组。2.3.2 应 制 定 运行管理和 操作 人员 的节能 培训 计划，经过 培训，考 核 合 格 后 方 可上岗。2.3.3 运行管理和 操作 人员 应 当 熟悉所 管理的 空调 制 冷系统。2.3.4 空调 自 控 系统 操作 人员 应 熟悉自 控 系统 的 操作，经过 培训、考 核 合 格 后 方 可上岗。4 3 节能运行措施 3.1 一般规定 3.1.1 应 根据 空调 制 冷系统 的 特点、运行 参 数、客户 需 要 及 建筑 特 性，经过 技术 经 济比较，制 定 全 年 空调 节能运行方 案。3.1.2 编制 空调系统 节能运行方 案 应 考虑 如 下 主要 因素：1 空调 制 冷系统设 备 现 状。2 建筑 物 的 围 护 结 构 现 状。3 通 风 系统现 状。4 空调水系统 管 道 现 状 及平 衡 调 节 手段。5 温度、压力、流 量、热 量 等 监 测 计量 手段 以 及 自动 化控 制程 度。3.1.3 应 根据本建筑 负 荷变化 规 律、建筑的 热惰 性 及空调设 备 对 空调负 荷变化 的 反 应 速 度和运行规 律，制 定 空调设 备 运行 时 间 表，编制室 外温湿度 和 冷 冻 水、冷 却 水 出 水温度 的 对应表，见 附录 C。3.1.4 根据 天 气 及 本建筑 空调负 荷变化 的规 律，应定 期 调 整 空调 自 控 系统 的 群 控 策 略 和运行 参 数。3.1.5 根据 空调 节能运行方 案 的要求，应 在 开 机 前、停 机 后 做好 设 备 的 检查维 护。3.1.6 停 止 运行的 冷水 机 组冷 冻 水 管 路 阀门 和 冷 却 水 管 路 阀门 应 关 闭。3.1.7 空调冷 冻 水系统 分、集 水 器 之 间 电 动 旁 通 阀开 度应 满足 系统负 荷变化 的要求，不 应处 于 常 开 或常 闭 状 态。3.1.8 室内 温度 设 定应 按照 现 行 国 家 和北京市有关要求 执 行。3.1.9 新 风 量 应 按照 设 计要求 均 衡 地 送 到 各 个 房 间。3.1.10 空调 通 风 系统 新 风 口 的 周边 环境 应 保 持 清 洁 无 遮拦。3.1.11 对 人 流 密 度 相 对 较大 且 变化 较大 的 场 所，宜 采 用 新 风 需 求 控 制，合 理 控 制 新 风 量，空调房 间 内 二氧 化 碳浓 度应小 于 0.1%。3.1.12 空调房 间 的室内 空 气 质量 应 按照 相 关标准 定 期 检查，不满足卫生 要求 时，应 采取 相 应 措施。3.1.13 空调 制 冷系统设 备 应 严 格按照 生 产 厂 商 的技术要求进行 维 修 保养。3.1.14 根据 国 家 标准 设 备 及 管 道 绝 热 效果 的 测试 与评价 GB/T 8174规 定，应定 期 检查 设 备 及 管 道 的 保 温 情况。3.1.15 禁止 使 用 国 家 和北京市有关 部门 发 布 的 淘汰 产 品 目录中的 设 备 和 产 品。3.2 节能措施 3.2.1 对 于 多台 冷水 机 组，应 根据制 冷 机 房冷 冻 水 回 水 总管 道 的 回 水 温度 和 负 荷情况，调 节制 冷 机 运行 台 数。3.2.2 应 通 过负 荷 的 变化 趋势 及 运行 时 间 表，提 前 做好 多台 相 同制 冷 量 及 不 同制 冷 量 机 组 运行 台 数 的 调 整 准 备，并 视 制 冷系统 对 空调负 荷 的 反 应 时 间 提 前开 关 机。3.2.3 对 于 多台 冷 机 同 时 运行，应 调 整 冷 机 间 的 冷 冻 和 冷 却 水 流 量 分 配，使 流 量与 负 载 相 5 匹 配。3.2.4 建筑局 部 在 冬 季 需 要 供 冷 时，在 条 件 许 可 时 宜 优先采 用 自 然 冷 源 直 接 制 冷 等 方 式。3.2.5 冷水 机 组 蒸 发 器 的 蒸 发 温度 与 冷 冻 水 出 口 温度 之 差、冷 凝 器 的 冷 凝 温度 与 冷 却 水 出口 温度 之 差 应 满足 设 备使 用 要求，超出 时 应 及 时 检查 蒸 发 器 和 冷 凝 器 的 结 垢 情况，采取 措施 消 除。3.2.6 冷 却 塔 的运行 应符合 下列 要求：1 保 持 冷 却 塔 周 围 通 风 良 好。2 保 持 各 冷 却 塔 之 间 水 量 均匀 分 配。3 多台 冷 却 塔 并 联 运行 时，应 充 分 利 用 冷 却 塔 换 热 面 积，冷 却 塔 风 机 宜 采 用 变 风 量 调 节。4 多台 冷 却 塔 并 联 运行 时，根据 冷 却 水 出 水 温度，控 制 风 机 开 启 台 数。5 冷 却 系统 管 路 应 进行 清 洗 预 膜 处 理。6 应 尽 量 降低 进 入 冷 凝 器 的 冷 却 水 回 水 温度。3.2.7 水 泵 的运行 应符合 下列 要求：1 冷 冻 水 泵 和 冷 却 水 泵 的运行 台 数 应 满足 冷水 机 组 对 冷 冻 水 量和 冷 却 水 量的要求。2 空调 局 部 末端 不 能 满足 室内 温度 需 求，应检查 末端 管 路，不 宜 盲 目 增 加 冷 冻 水 泵开 启 台 数。3 冷 冻、冷 却 水 泵 工 作 扬 程 如 果 长 时 间 偏离额 定 扬 程，宜 调 整 水 泵 台 数 或 采取 相 关 措施。4 水 泵 变 频 器 如 果 长 时 间 低频 运行，宜 更 换 循环 水 泵。3.2.8 空 气 处 理 机 组（新 风 机 组）的运行 应符合 下列 要求：1 间 歇 运行的 空调 制 冷系统 宜 在 使 用 前先 启动 冷 源 设 备，并 关 闭 新 风风 阀，预 冷 后 再开 启 新 风风 阀。2 过 渡 季 或 夏 季 夜 间，应 充 分 利 用 室 外 新 风 进行室内 外 空 气 交 换。3 空调系统 运行 时 开 启热回 收 装 置，保证新、排风 道 风 阀开 关位 置 正确；过 渡 季 节利 用 新 风 降 温 时，宜 采取旁 通运行。4 过 滤 器 的 前 后压 差 应定 期 检查，每供 冷 季 至 少 检查、维 护 一 次。3.2.9 热回 收 装 置 每供 冷 季 应 至 少 检查、维 护 一 次。3.2.10 空调 通 风 系统 送 风 量 失 调 率 不 宜 超 过 15%，最 大 不 应超 过 20%。3.2.11 保 持 建筑 送、排风 量的 平 衡，应 采取 以下 措施：1 新 风 机 组 和 排风 机 组 的 应 同 步 运行，相 互匹 配。2 关 闭 外 门窗 和室内通 道 门，减 少 无 组织 通 风。3 空调 送 风 系统 宜 增 大送回 风温 差，减小 送 风 量，不 应 影响 系统 的 风 量 平 衡。3.2.12 过 渡 季 节，宜 采 用 全新 风 换 气、冷 却 塔 直 接 制 冷 等 方 式 通 风 降 温。3.2.13 夏 季 制 冷空调系统 供回 水 温度应符合 下列 要求：1 非 高 温 高 湿 的室 外 工 况下，适 当 提高冷 冻 水 供 水 温度。2 冷 冻 水、冷 却 水 总 供回 水 运行 温 差不 小 于 3。3 安装变 频 控 制的 冷 却 水系统，冷 却 水 的总 供回 水 运行 温 差不 宜 小 于 4。3.2.14 当 建筑局 部 使 用 功 能 变化、空调负 荷分 布 发 生 变化造 成 空调系统 存 在 明 显 的 温度 不 平 衡 时，应对 空调水系统 进行 平 衡 调 节。空调冷 冻 水 管 网 各 主要 分 支 路水 力 失 调 率 不 宜 超 过 15%，最 大 不 应超 过 20%，或 各分 支 路 间 的 冷 冻 水 供回 水 温度 差 值 不 超 过 1。3.2.15 当 水系统 存 在 动 态不 平 衡 时，宜 采 用 可自动 调 节 分 支 管 路 阻 力 的 装 置 调 节 平 衡。3.2.16 空调系统 采 用 两 管制 水系统，应 在 冬、夏 季转 换 时，调 整因 流 量 差 异 造 成的管 网 阻 6 力特 性 变化。3.2.17 蓄 冷设 施的 空调 制 冷系统，应 采 用 冷 机 先 行的运行 策 略，在 每日 电 力 负 荷 高 峰 时 融 冰，且 当 日 的 蓄 冷 当 日 用 完。3.2.18 溴 化 锂 制 冷系统 应 采取 以下 主要节能措施：1 蒸 汽 溴 化 锂 机 组冷 凝 水 宜 进行 热回 收、水 回 收。2 燃 气 溴 化 锂 机 组 宜 进行 烟 气 余 热回 收。3 溴 化 锂 机 组 与 电 制 冷 联 合 运行，应 注意 两 者 出 水 温度 的 差 异，合 理 调 整 出 水 温度 设 定 值。3.2.19 水 源 热泵 系统 应定 期 对 取 水 和 回 灌 井 做 清 洗 回 扬 处 理，井 水 出 口 应 加装 除 砂 装 置，并 保证 水 量和 流速。3.2.20 根据 客 房 入 住 率 随 时 调 整 系统 运行 参 数，酒店 客 房 应 尽 量根据 空调系统 配 置 分 区，客 人 入 住 时 尽 量 安 排 在 同 一 空调调 节 区 域 内；客 人结 账 离开 客 房 后，关 闭 客 房空调 或 进 入 节能运行方 式。3.2.21 空调 自 控 系统 不 能 自动 记 录运行 参 数时，应 增 加 人工 记 录。3.2.22 空调 自 控 系统 操作 人员 应对 自 控 系统设 置 的 历 史记 录 文 件 定 期 收 集 并 保存 为 电 子 文 档。3.2.23 空调 自 控 系统 操作 人员 应 配 合 制 冷系统 的 启 用/停 止，转 换冬夏 控 制 模式，转 换前 应 通知 空调系统 管理 人员，确 认 相 关 阀门 已 按控 制 模式 要求 打 开 或 关 闭。3.2.24 空调 自 控 系统 中 央 监 控 计 算 机 应 满足 监 控 软 件 运行 条 件，当联 网 运行 时 计 算 机 应 加 装安全 软 件。3.2.25 应 制 定 空调 自 控 系统 数 据 交 换 接 口（USB）的 使 用 管理规 定。3.2.26 空调 自 控 系统 传感 器 应 按 有关规 定 进行 定 期 校正。7 4 节能运行评价 4.1 空调 制 冷 通 风 系统 节能运行 效果 宜 进行年节能运行管理 综 合 评 定。应 进行 自 综 合 评定，并 应 配 合 第 三 方的 综 合 评价。4.2 综 合 评 定 包括 运行 效果、运行管理 及 节能措施评 定。4.3 空调 制 冷 通 风 系统 节能运行 效果 评价 指 标（附录 D）满 分 1000分，包括 运行 效果、运行管理 及 节能措施评价 指 标 各 单项性能评 定 得 分，各 项性能评价 指 标评 分 相 加值 为 空调 制 冷 通 风 系统 节能运行 效果 总评 分 4.4 温度、湿度检测 方 法应 按照 公共建筑节能 检测 标准 JGJ/T 177的有关规 定 执 行。8 附录 A 运行记录（资料性附录）表 A.1 空调制冷机组运行记录表 日期：天 气：机 组 编号：内容 时 间 蒸 发 器 冷 凝 器 压 缩 机 备 注 制 冷 剂 冷 冻 水 制 冷 剂 冷 却 水 油 电 机 排 气 过 热 度 压力 温度 趋 近 温度 压力 MPa 温度。C 压力 温度 趋 近 温度 压力 MPa 温度。C 压 差 油 温 油 位 电 流（A）电 压（V）电 流 设 定 值%平 均线 电流%RLA KPa。C。C 出 回 出 回 KPa。C。C 出 回 出 回 KPa。C L1 L2 L3 AB BC CA。C 记 录 人：审 核 人：9 表 A.2 空调循环水泵运行记录表 时 间 号 冷 冻 泵 号 冷 冻 泵 号 冷 却 泵 号 冷 却 泵 备 注 出 水 压力 Mpa 回 水 压力 Mpa 电 压 V 电 流 A 出 水 压力 Mpa 回 水 压力 Mpa 电 压 V 电 流 A 出 水 压力 Mpa 回 水 压力 Mpa 电 压 V 电 流 A 出 水 压力 Mpa 回 水 压力 Mpa 电 压 V 电 流 A 记 录 人：审 核 人：10 表 A.3 空调系统启停记录表 日期 启停 时 段 号 机 组 号 机 组 号 机 组 号 冷 冻 泵 号 冷 冻 泵 号 冷 冻 泵 号 冷 却 泵 号 冷 却 泵 号 冷 却 泵 冷 却 塔 新 风 机 组 空 气 处 理 机 组 公共 区 域风 盘 开 机时 间 停 机时 间 开 机时 间 停 机时 间 开 机时 间 停 机时 间 开 机时 间 停 机时 间 开 机时 间 停 机时 间 开 机时 间 停 机时 间 停 机时 间 开 机时 间 停 机时 间 开 机时 间 停 机时 间 开 机时 间 停 机时 间 记 录 人：审 核 人：11 表 A.4 空气处理机组巡视记录表 机 房 位 置:设 备 编号:日期 时 间 供水 温度 供 水 压力 Mpa 回 水 温度 回 水 压力 Mpa 运行状态 加湿器开关状态 过 滤 网 电动二通阀水开度%新风阀开关状态%回风阀开关状态%传动 皮带 风机 轴承 电机 轴承 风 机 电 机 电 流 机房 卫生 其 它 巡视 人 备 注 A相 B相 C相 注：正 常 划：“”，异常 划：“”，并 记 录 现 场情况。记 录 人：审 核 人：12 表 A.5 新风机组巡视记录表 机 房 位 置:设 备 编号:日期 时 间 供 水 温 度 供 水 压力 Mpa 回 水 温度 回 水 压力 Mpa 运行 状 态 加 湿 器 开 关 状 态 过 滤 网 电 动 二 通 阀 开 度%新 风 阀开 关 状态%机 房 卫生 其 它 巡视 人 备 注 注：正 常 划：“”，异常 划：“”，并 记 录 现 场情况。记 录 人：审 核 人：13 表 A.6 温湿度测量记录表 年 月 日 测温 人：楼层 测温 时 间 测温 部 位 温度 相 对湿度%备 注 记 录 人：审 核 人：14 表 A.7 直燃机（制冷）运行记录表 年 月 日 天 气情况：班 次：机 组 编号：项目 时 间 冷 温 水 出 口 温度 冷 温 水 回 口 温度 冷 温 水 供 水 压力 Mpa 冷 温 水 回 水 压力 Mpa 高 温 再生 器 温度 冷 却 水 出 水 温度 冷 却 水 回 水 温度 冷 却 水 供 水 压力 Mpa 排 烟 温度 真 空 度 冷 却 塔 风 扇 运行 台 数 冷 却 塔 运行 情况 燃 气 流 量 M3/H 耗气 量 NM3 直 燃 机 抽 取 真 空 情况 备 注 为 保证机 组 真 空 度符合 设 备 运行要求，需 每 月 15日 对 机 组 进行 抽 真 空 操作，严 格按操作 步 骤 进行 操作，并 做好 相 关 记 录。交 班 人：接 班 人：主管 签字：经 理 签字：15 表 A.8 交接班记录表 年 月 日 天 气情况：值班 人员：班 次：值班时 间：月 日 时 分 至 月 日 时 分 通知：值班 记 录：重 点交接 事 项：巡视 设 备 名 称 巡 视 时 间 巡 视 结 果 时 分 至 时 分 时 分 至 时 分 时 分 至 时 分 时 分 至 时 分 时 分 至 时 分 时 分 至 时 分 交 接 物 品 工具：对 讲 机：钥匙：仪 表：其 它：交 班 人：接 班 人：审 核 人：16 表 A.9 值班日志表 年 月 日 值班 人员：值班时 间：月 日 时 分 至 月 日 时 分 通知：值班 记 录：重 点交接 事 项：巡视 设 备 名 称 巡 视 时 间 巡 视 结 果 时 分 至 时 分 时 分 至 时 分 时 分 至 时 分 时 分 至 时 分 时 分 至 时 分 时 分 至 时 分 交 接 物 品 工具：对 讲 机：钥匙：点 温 仪：其 它：交 班 人：接 班 人：审 核 人：17 表 A.10 空调制冷系统冷源运行主要能耗统计表 年 月 日 项目 电 制 冷系统 耗 电统 计 蒸 汽 溴 化 锂 机 组 蒸 汽 量 统 计 直 燃 式 溴 化 锂 机 组 能 耗 统 计 二 级 泵 系统 记 录 人 备 注 或 说明 冷 冻 机 组 冷 冻 泵、冷 却泵、冷 却 塔 等 附属设 备耗 电 量 蒸 汽 耗 量 冷 冻 泵、冷 却 泵、冷 却 塔 等 附 属设 备耗 电 量 燃 料 耗 量 冷 冻 泵、冷 却 泵、冷 却 塔 等 附 属设 备耗 电 量 耗 电统 计 时 间 表 数 消耗 量 KWH 表 数 消耗 量 KWH 表 数 消耗 量 T 表 数 消耗 量 KWH 表 数 消耗 量 NM3气/KG油 表 数 消耗 量 KWH 表 数 消耗 量 KWH 记 录 人：审 核 人：（不 含机 房 通 风、补水）18 表 A.11 空调系统（制冷）年能耗统计记录表 年 用 电 量 KWH 用 热 量 GJ 蒸 汽 用 量 T 燃 气 量 NM 燃油 量 T 其 它 1月 2月 3月 4月 5月 6月 7月 8月 9月 10月 11月 12月 合 计 统 计 人：审 核 人：19 附录 B 单位建筑面积能源费用和运行费用计 算方法（规 范 性附录）B.0.1 单位建筑 面 积空调 通 风 系统（制 冷）能 源费用 计 算 单位建筑 面 积空调 通 风 系统（制 冷）能 源费用=空调 通 风 系统（制 冷）所 有能 源费用/空调 制 冷 建筑 面 积（元/M2）能源费用包括电费、燃气费用、外购蒸汽费用等。B.0.2 单位建筑 面 积空调 通 风 系统（制 冷）运行 费用 计 算 单位建筑 面 积空调 通 风 系统（制 冷）运行 费用=空调 通 风 系统（制 冷）所 有运行 费用/空调 制 冷 建筑 面 积（元/M2）运行 费用 包括 单位建筑 面 积空调 通 风 系统（制 冷）能 源费用、水费用及水处理费用、人工费用等。20 附录 C 室外 温湿度和冷 冻 水、冷 却 水 出 水温度 的对应 表（资料性附录）表 C 室外 温湿度和冷 冻 水、冷 却 水 出 水温度 的对应 表 室 外温度 相 对湿度 25-28 50%29-32 50-85%32 以 上 85%冷 冻 水设 定温度 冷 却 水设 定温度 注：冷 冻 水、冷 却 水 的 设 定温度，可 根据建筑 物 的 实 际使 用（末端 负 荷 大 小）和 设 备 系统 情况，自 行 设 定。21 附录 D 空调制冷 通 风系统节能运行 效果 评价 指标（满分 1000分）（规 范 性附录）D.0.1 运行 效果 评价 指 标（满 分 200分）1 温度 评价 指 标（满 分 100分），夏 季 实 测 的室内 干球 温度 值，可 按照 表 D.0.1-1查出对应 范 围 得 出对应 的评价 分数。表 D.0.1-1 夏季 温度评 分 温度 范 围 评价 得 分 24 26 100分 26 28 80分 22 24 50分 小 于 22 或 大于 28 0分 2 湿度 评价 指 标（满 分 100分），夏 季 实 测 室内 相 对湿度，可 按照 表 D.0.1-2查出对 应 范 围 得 出对应 的评价 分数。表 D.0.1-2 夏季 湿度评 分 相 对湿度 范 围 评价 得 分 40 60 100分 60 70 80分 30 40 或 70 80 50分 小 于 30 或 大 于 80 0分 D.0.2 二氧 化 碳 评价 指 标（满 分 100分），根据 实 测 二氧 化 碳浓 度，可 按照 表 D.0.2查出对应 的评价 分数。表 D.0.2 二氧化碳浓 度评 分 二氧 化 碳浓 度 评价 得 分 0.1%100分 0.1%0分 D.0.3 运行管理评价（满 分 200分），管理评价 指 标 应 由技术资料管理、人员 管理、规 章制 度 管理 三 项 得 分 相 加 得 出。1 技术资料管理 可 按照 表 D.0.3-1评 分：表 D.0.3-1 技术资料管理评 分（满分 80分）评价 得 分：80分 评价 得 分：50分 评价 得 分：20分 评价 得 分：0分 22 齐全、完 善，落 实 比较 齐全，基 本 落 实 基 本 齐全，落 实 一般 不 全，没 落 实 2 人员 管理 可 按照 表 D.0.3-2三 项 相 加 评 分：表 D.0.3-2 人员管理评 分（满分 80分）项目 评价 得 分 人员 配 备 齐全：30分 不 全：0分 人员 资质（指 教育 或培训）具 备：20分 不 具 备：0分 技术 水平 熟 练：30分 不 熟 练：0分 3 节能运行管理制 度 可 按照 表 D.0.3-3评 分（满 分 40分）表 D.0.3-3 规 章 制度评价（满分 40分）评价 得 分：40分 评价 得 分：25分 评价 得 分：10分 评价 得 分：0分 齐全、完 善，落 实 比较 齐全，基 本 落 实 基 本 齐全，落 实 一般 不 齐全，不 落 实 D.0.4 节能措施评价 指 标（满 分 500分），可 按照 表 D.0.4中 列 出 的项目，逐 一查出对应的评价 得 分，累 计 相 加 得 出 评价 分数。表 D.0.4 节能措施评价（满分 500分）节能措施项目 对应条 款 评价 得 分（未达 标 均 为 0分）冷水 机 组 运行 工 况 总 分：70分 3 2 1 达 标：10分 3 2 2 达 标：10分 3 2 3 达 标：15分 3 2 4 达 标：15分 3 2 5 达 标：20分 冷 却 系统 运行 工 况 总 分：60分 3 2 6-1 达 标：10分 3 2 6-2 达 标：10分 3 2 6-3 达 标：10分 3 2 6-4 达 标：10分 3 2 6-5 达 标：10分 3 2 6-6 达 标：10分 水 泵 运行 工 况 3 2 7-1 达 标：10分 23 总 分：50分 3 2 7-2 达 标：10分 3 2 7-3 达 标：15分 3 2 7-4 达 标：15分 空 气 处 理 机 组 运行 工 况 总 分：50分 3 2 8-1 达 标：10分 3 2 8-2 达 标：20分 3 2 8-3 达 标：10分 3 2 8-4 达 标：10分 空调 通 风 节能措施 总 分：80分 3 2 9 达 标：10分 3 2 10 达 标：10分 3 2 11-1 达 标：10分 3 2 11-2 达 标：20分 3 2 11-3 达 标：10分 3 2 12 达 标：20分 夏 季 制 冷空调系统 供回 水 温度 要求 总 分：50分 3 2 13-1 达 标：10分 3 2 13-2 达 标：30分 3 2 13-3 达 标：10分 水 力 平 衡 调 节 总 分：50分 3 2 14 达 标：30分 3 2 15 达 标：10分 3 2 16 达 标：10分 其 它 制 冷系统 节能措施 总 分：40分 3 2 17 达 标：10分 3 2 18 达 标：10分 3 2 19 达 标：10分 3 2 20 达 标：10分 空调 自 控 系统 相 关措施 总 分：50分 3 2 21 达 标：5分 3 2 22 达 标：5分 3 2 23 达 标：5分 3 2 24 达 标：5分 3 2 25 达 标：5分 24 3 2 26 达 标：25分 25 本 规 程 用 词说明 1 为 便 于 在执 行本规程 条文 时 区 别 对 待，对 要求 严 格 程 度 不 同的 用 语 说明 如 下：1）表 示很 严 格，非 这样 做 不 可 的：正 面词 采 用“必 须”；反 面词 采 用“严禁”。2）表 示 严 格，在 正 常 情况下 均 应 这样 做 的：正 面词 采 用“应”；反 面词 采 用“不 应”或“不 得”。3）表 示允 许 稍 有 选择，在 条 件 许 可 时 首 先 应 这样 做 的：正 面词 采 用“宜”；反 面词 采 用“不 宜”。4）表 示 有 选择，在 一定条 件下 可 以 这样 做 的:正 面词 采 用“可”；反 面词 采 用“不 可”。2 条文 中 指定应 按 其 他 有关标准 执 行 时，写 法 为“应符合 的规 定”或“应 按 执 行”。非 必 须 按 所 指定 的标准 执 行 时，写 法 为“可 参 照 执 行”。26 引 用 标准名 录 1 公共建筑节能 设 计标准 GB 50189 2 通 风 与 空调工 程施 工 质量 验 收 规 范 GB 50243 3 空调 通 风 系统 运行管理规 范 GB 50365 4 建筑节能 工 程施 工 质量 验 收 规 范 GB 50411 5 设 备 及 管 道 绝 热 效果 的 测试 与评价 GB/T 8174 6 公共建筑节能 改 造 技术规 范 JGJ 176 7 公共建筑节能 检测 标准 JGJ/T 177 8 公共 场 所 集 中 空调 通 风 系统 清 洗 消 毒 规 范 WS/T 396 9 公共建筑节能 设 计标准 DB11/687 27 北京市 地方标准 公共 建筑空调制冷系统节能运行 管理技术规 程 Technical regulation for energy-saving operation management of public building air conditioning and refrigeration system 编 号：备案号：条文说明 2014 北京 28 目 次 3 节能运行措施.29 3.1 一般 规 定.29 3.2 节能措施.29 29 3 节能运行措施
