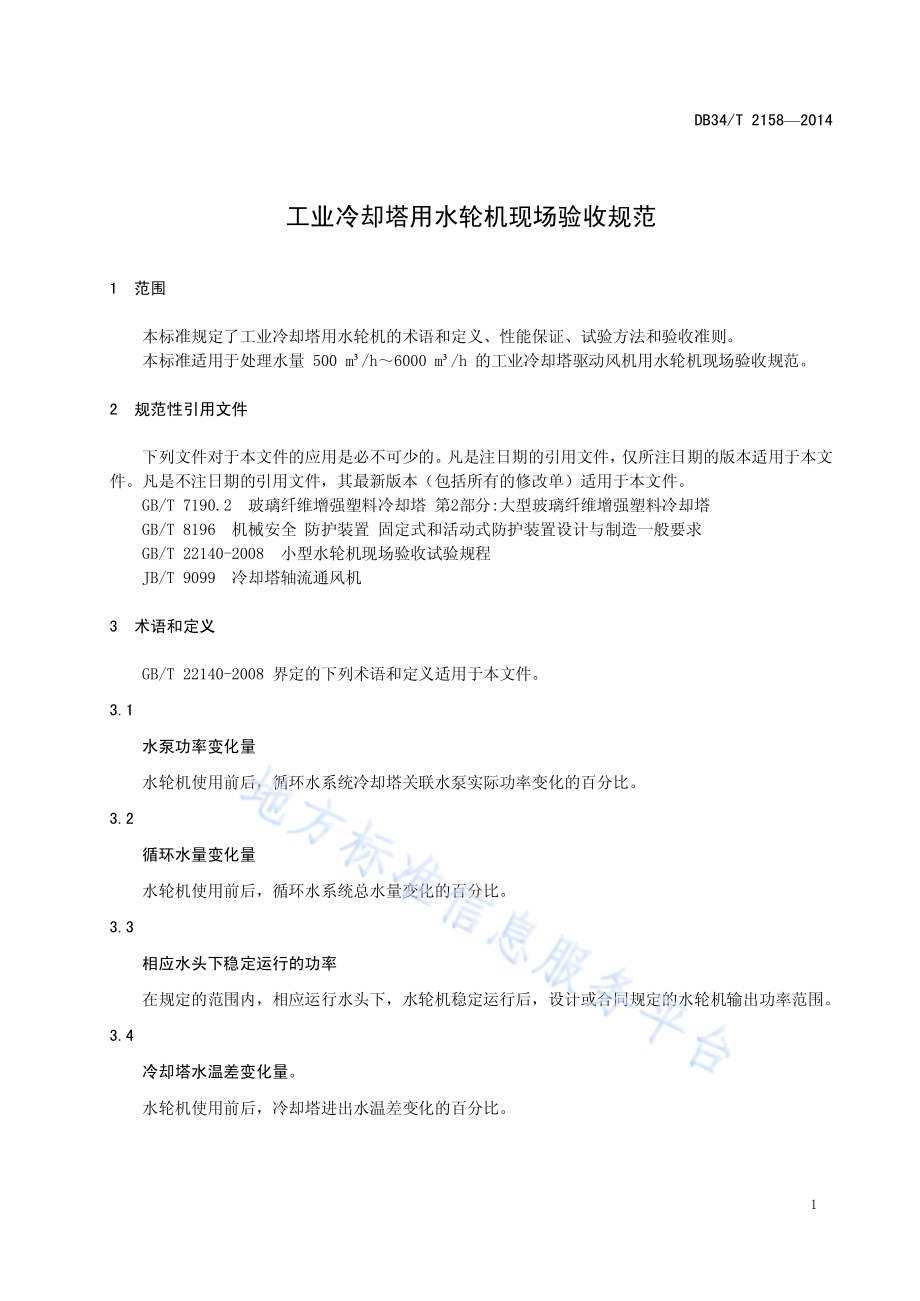

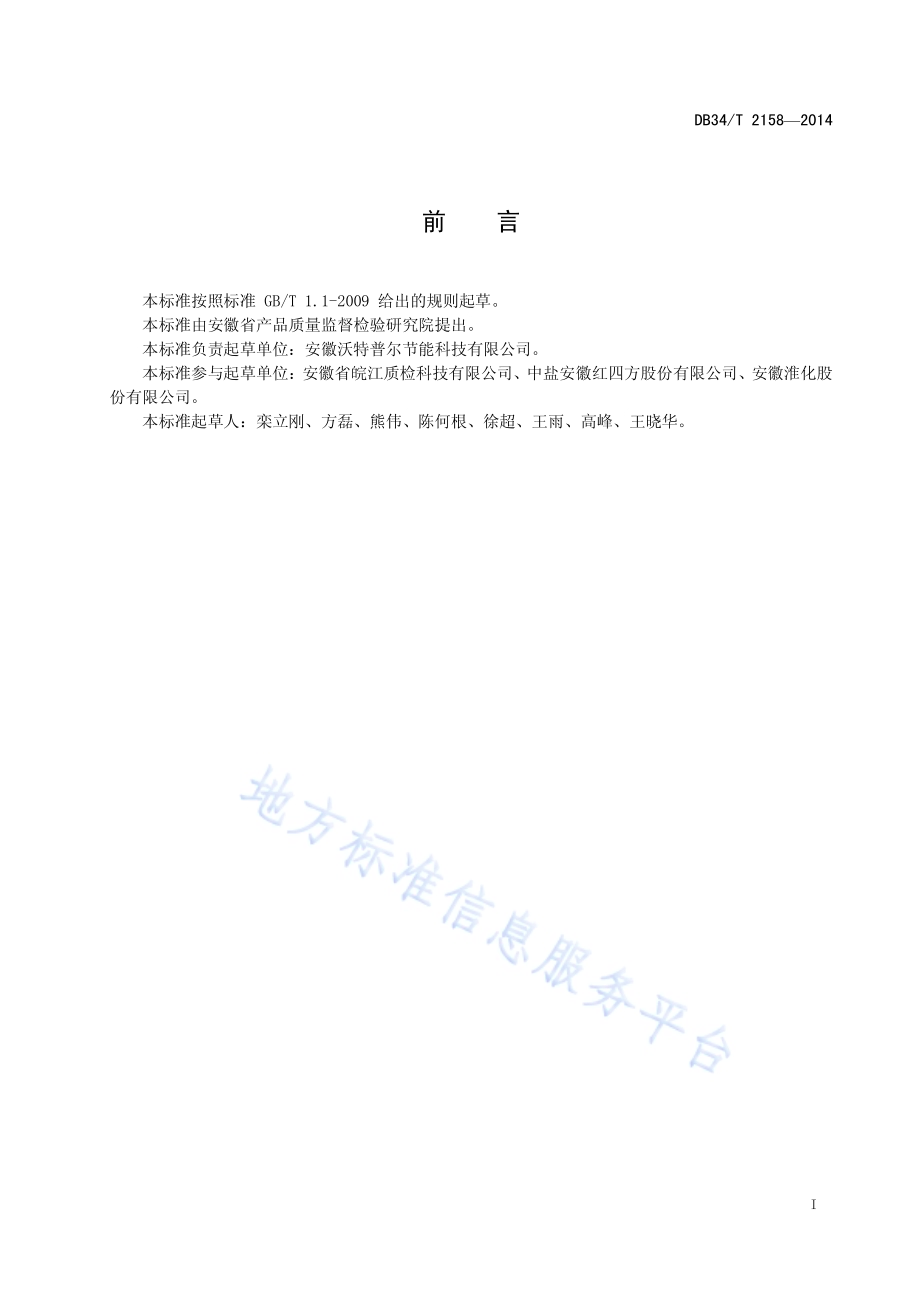

ICS 29.160 K 55 DB34 安 徽 省 地 方 标 准 DB 34/T 21582014 工业冷却塔用水轮机现场验收规范 Water turbine site acceptance specification of industrial cooling tower 文稿版次选择 2014-08-28 发布 2014-09-28 实施安徽省质量技术监督局 发 布 DB34/T 21582014 I 前 言 本标准按照标准 GB/T 1.1-2009 给出的规则起草。本标准由安徽省产品质量监督检验研究院提出。本标准负责起草单位：安徽沃特普尔节能科技有限公司。本标准参与起草单位：安徽省皖江质检科技有限公司、中盐安徽红四方股份有限公司、安徽淮化股份有限公司。本标准起草人：栾立刚、方磊、熊伟、陈何根、徐超、王雨、高峰、王晓华。DB34/T 21582014 1 工业冷却塔用水轮机现场验收规范 1 范围 本标准规定了工业冷却塔用水轮机的术语和定义、性能保证、试验方法和验收准则。本标准适用于处理水量 500 m/h6000 m/h 的工业冷却塔驱动风机用水轮机现场验收规范。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 7190.2 玻璃纤维增强塑料冷却塔 第2部分:大型玻璃纤维增强塑料冷却塔 GB/T 8196 机械安全 防护装置 固定式和活动式防护装置设计与制造一般要求 GB/T 22140-2008 小型水轮机现场验收试验规程 JB/T 9099 冷却塔轴流通风机 3 术语和定义 GB/T 22140-2008 界定的下列术语和定义适用于本文件。3.1 水泵功率变化量 水轮机使用前后，循环水系统冷却塔关联水泵实际功率变化的百分比。3.2 循环水量变化量 水轮机使用前后，循环水系统总水量变化的百分比。3.3 相应水头下稳定运行的功率 在规定的范围内，相应运行水头下，水轮机稳定运行后，设计或合同规定的水轮机输出功率范围。3.4 冷却塔水温差变化量。水轮机使用前后，冷却塔进出水温差变化的百分比。DB34/T 21582014 2 3.5 风机风量变化量 水轮机使用前后，冷却塔风机风量变化的百分比。4 效能保证和安全要求 4.1 运转效能 产品应符合表1 的规定。表1 产品运转效能 项目 指标 水泵功率变化量 10 循环水量变化量 15 相应水头下稳定运行的功率 10 kW220 kW 冷却塔水温变化量 10 风机风量变化量 10 注：以上效能保证的范围作为合同要求的保证值。4.2 安全要求 4.2.1 护栏固定防护装置、观察孔活动防护装置应符合 GB/T 8196 的规定要求。4.2.2 流道、进水阀门的安全性能应符合 GB/T 22140 的规定要求。5 试验方法 5.1 运转效能 5.1.1 试验条件 a)工业冷却塔，处理水量 500 m/h6000 m/h。b)应提供给水轮机稳定的测试水头，水轮机进口每 2 小时压力变化不超过 5。c)设备的连续运行应设有限制时间（72 小时），其中应在相应水头下最大负荷连续运行 24 小时。5.1.2 机械通风冷却塔风机用水轮机 a)试验样机与制造厂提供的技术文件相符，检验合格、技术状态良好。b)水轮机进口配备测试水头变化的压力表。5.1.3 试验仪器设备的技术要求 a)测量用功率表精度等级不低于 0.5 级；b)测量用超声波流量计精度高于 2；c)测量用压力表精度高于 1；d)测量用温度计精度高于 1；DB34/T 21582014 3 e)测量用风量仪精度高于 5。5.1.4 数据采集和计算 a)冷却塔水泵功率配用功率表测得并现场记录。b)冷却塔循环水量配用超声波流量计测得并现场记录。c)相应水头下稳定运行的功率配用压力表测得并现场记录。d)冷却塔水温配用温度计测得并现场记录。e)机械通风冷却塔风机风量配用风量仪测得并现场记录。f)选定空气湿度不大于 60的天气，每 2 h 一次，连续 72 小时对水泵功率、循环水量、计算相应水头下稳定运行的功率，冷却塔水温差、风机风量记录，得出各项平均值作为基本数据的依据。5.1.5 水泵功率变化量 水泵功率变化量按公式（1）计算：%100PP-P12 11=n.(1)式中：n1 水泵功率变化量，；P1 改造前水泵功率，单位为千瓦（kW）；P2 改造后水泵功率，单位为千瓦（kW）。5.1.6 循环水量变化量 循环水量变化量按公式（2）计算：%100QQ-Q12 12=n.(2)式中：n2 循环水量变化量，；Q1 改造前循环水量，单位为立方米每小时（m3/h）；Q2 改造后循环水量，单位为立方米每小时（m3/h）。5.1.7 相应水头下稳定运行的功率 相应水头下稳定运行的功率按公式(3)计算：3600gQP.(3)式中：P 功率，单位为千瓦（kW）；水的密度，单位为千克每立方米（kg/m）；g 重力加速度，单位为牛每千克（N/kg）；H 扬程，单位为米（m）；Q 流量，单位为立方米每小时（m3/h）；水轮机效率，。DB34/T 21582014 4 5.1.8 冷却塔水温变化量 冷却塔水温变化量按公式(4)计算：%100-=tt dsttt t.(4)式中：st 冷却塔水温变化量，；tt 实测改造前冷却塔水温差，单位为摄氏度（）；td 实测改造后冷却塔水温差，单位为摄氏度（）。5.1.9 风机风量变化量 测点布置采用等面环方法，每个等面环面积不宜大于 3.0，并选择两条有代表性相互垂直的直径上布置测量。各等面环测点与风筒中心距离按公式(5)计算：22 2n)1-2(2-R r nmr R+=.(5)式中：Rn 各等面环测点与风筒中心距离，单位为米（m）；R 测试断面风筒半径，单位为米（m）；r 测试断面无效区半径，单位为毫米（mm）；n 从中心算起的测点编号；m 等面环数，单位为个。5.2 安全要求 按 GB/T 8196、GB/T 22140 规定执行。6 验收准则 6.1 验收要求 验收时应全部符合验收指标要求。6.2 验收条件 水轮机运行在合同定义的设计水头下，输出的最大功率作为检查水轮机性能及系统验收的条件。6.3 验收指标 a)水泵功率变化量、循环水量变化量、相应水头下稳定运行的功率、冷却塔水温差变化量、风机风量变化量应符合本标准要求(见表 1）。b)合同要求的水轮机噪声应符合 GB/T 7190.2：噪声应小于 74dBA。c)合同要求的水轮机风机组振动速度应符合 JB/T 9099：刚性支承4.6 mm/s，挠性支承7.1 mm/s。DB34/T 21582014 5 6.4 验收报告 最终验收报告至少包括以下内容：a)与验收有关的全部原始协议记录；b)参加验收人员；c)水轮机和循环水系统规格及主要特性；d)工业冷却塔及有关配套设备的说明书；e)从水轮机投入运行到验收开始时的运行时间和运行条件；f)合同规定的性能保证条款；g)全部试验仪器、设备，包括型号、性能及率定结果；h)列表汇总全部测量结果；i)文字描述主要试验结果；j)分析和结论。_
