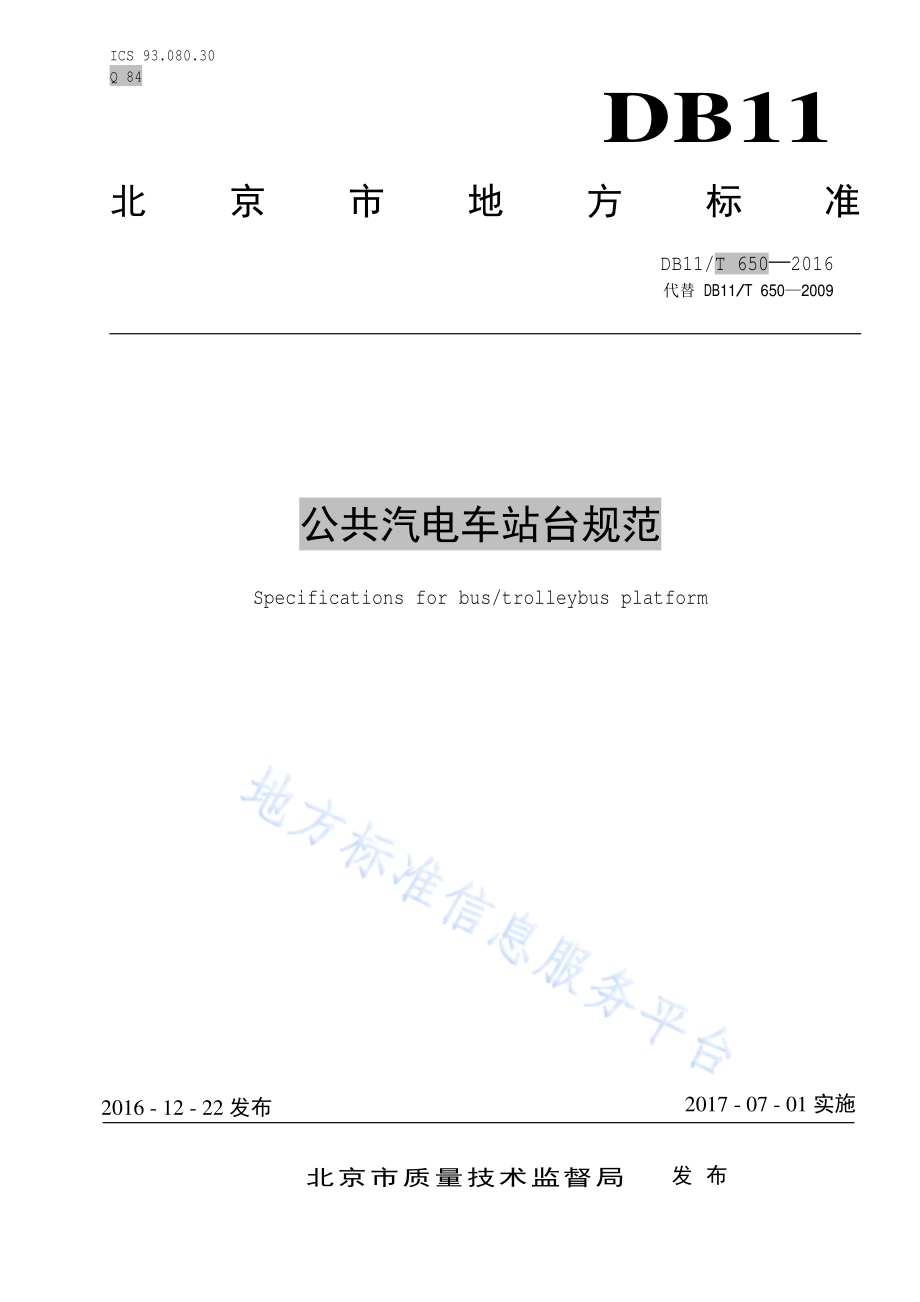

公共汽电车站台规范DB11/T 650-2016.pdf_第1页
第1页 / 共21页

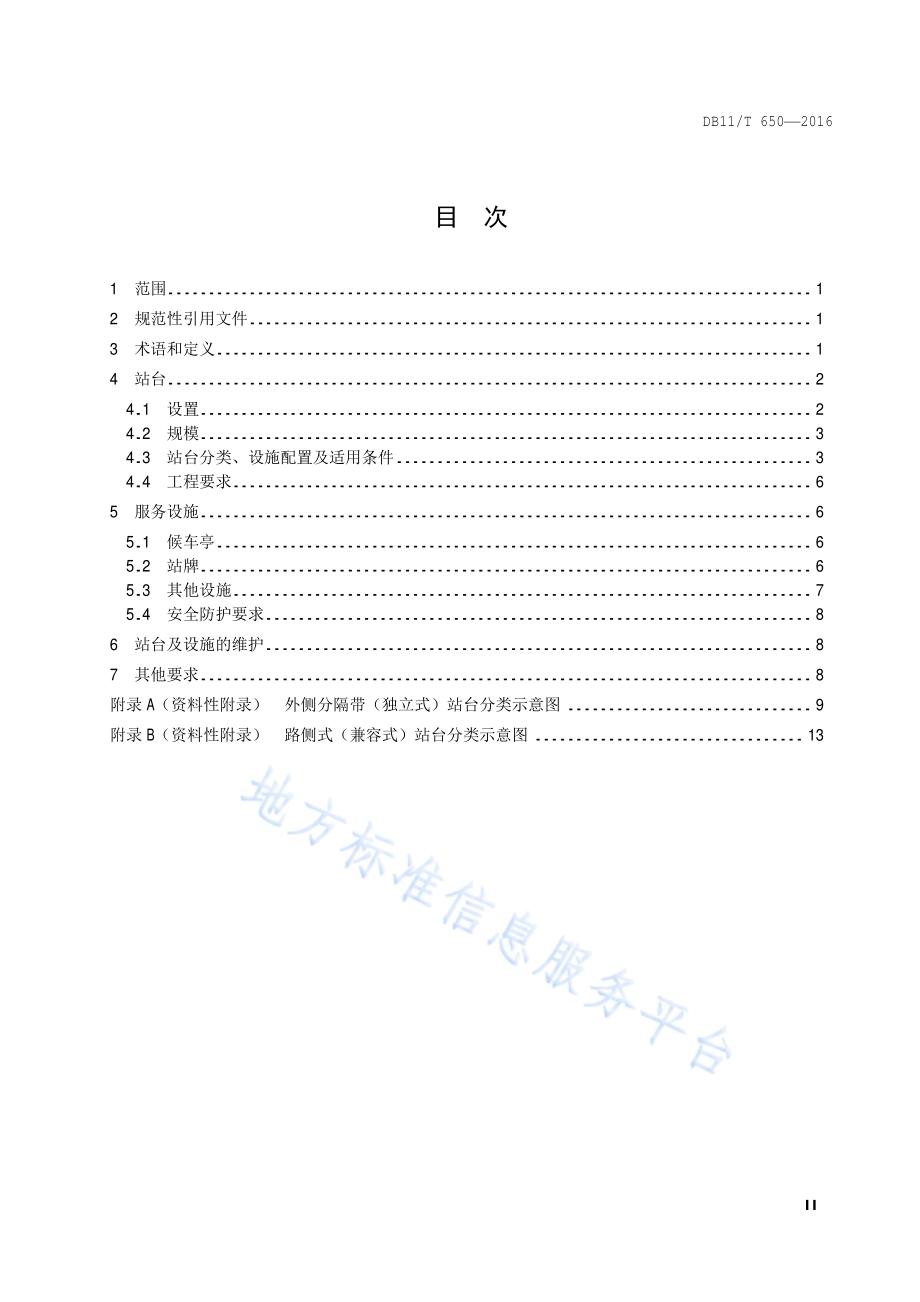

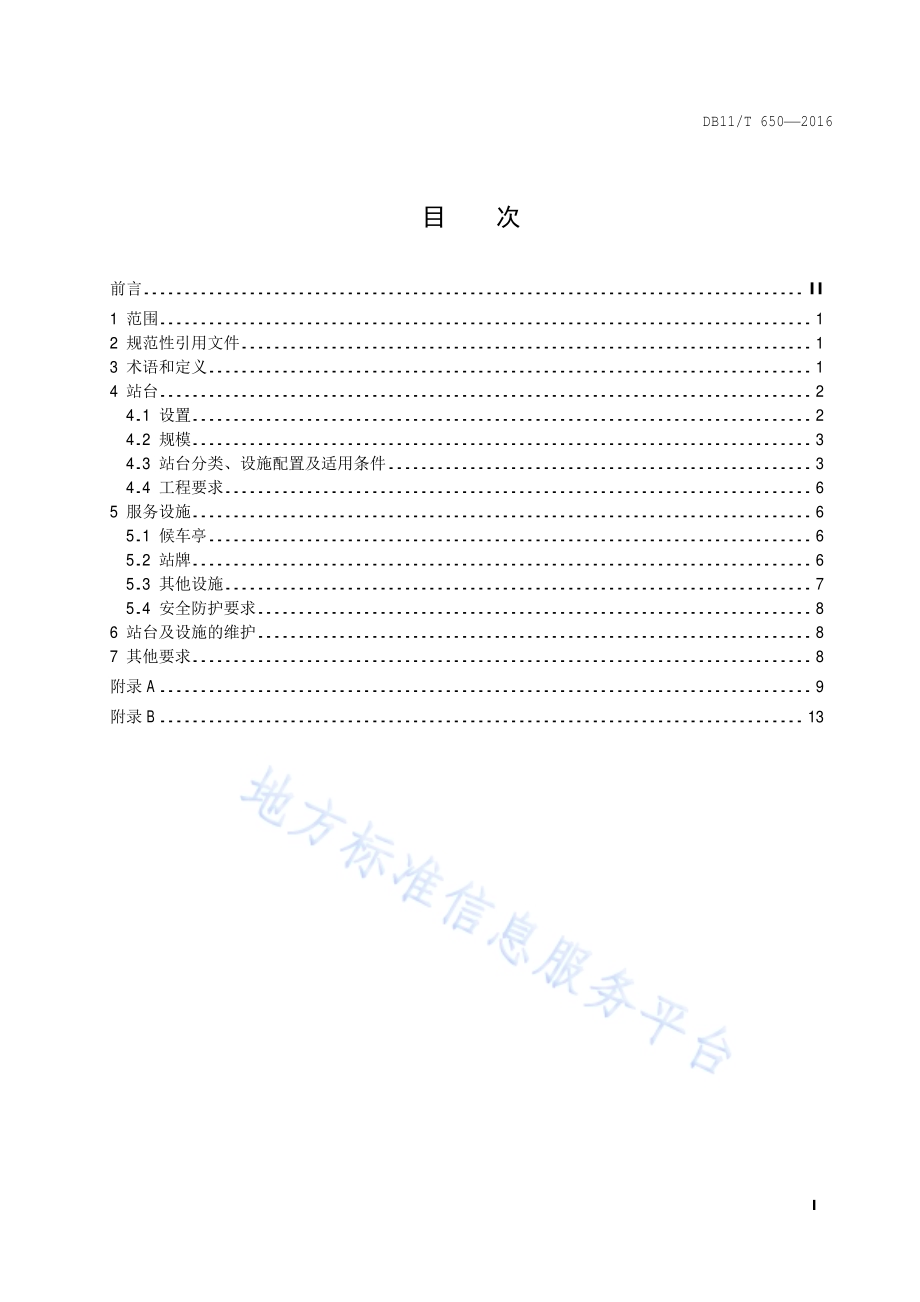

公共汽电车站台规范DB11/T 650-2016.pdf_第2页
第2页 / 共21页

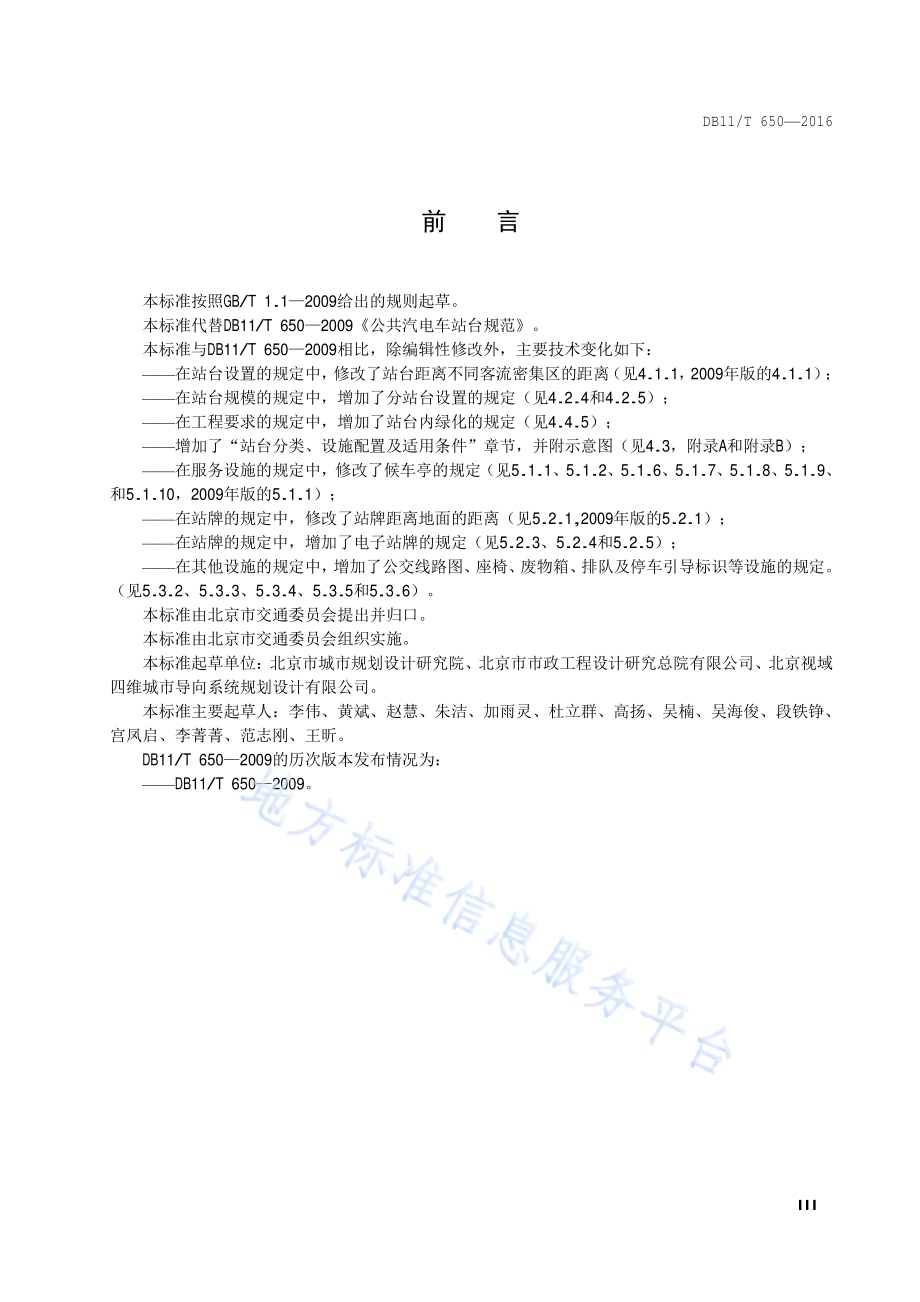

公共汽电车站台规范DB11/T 650-2016.pdf_第3页
第3页 / 共21页

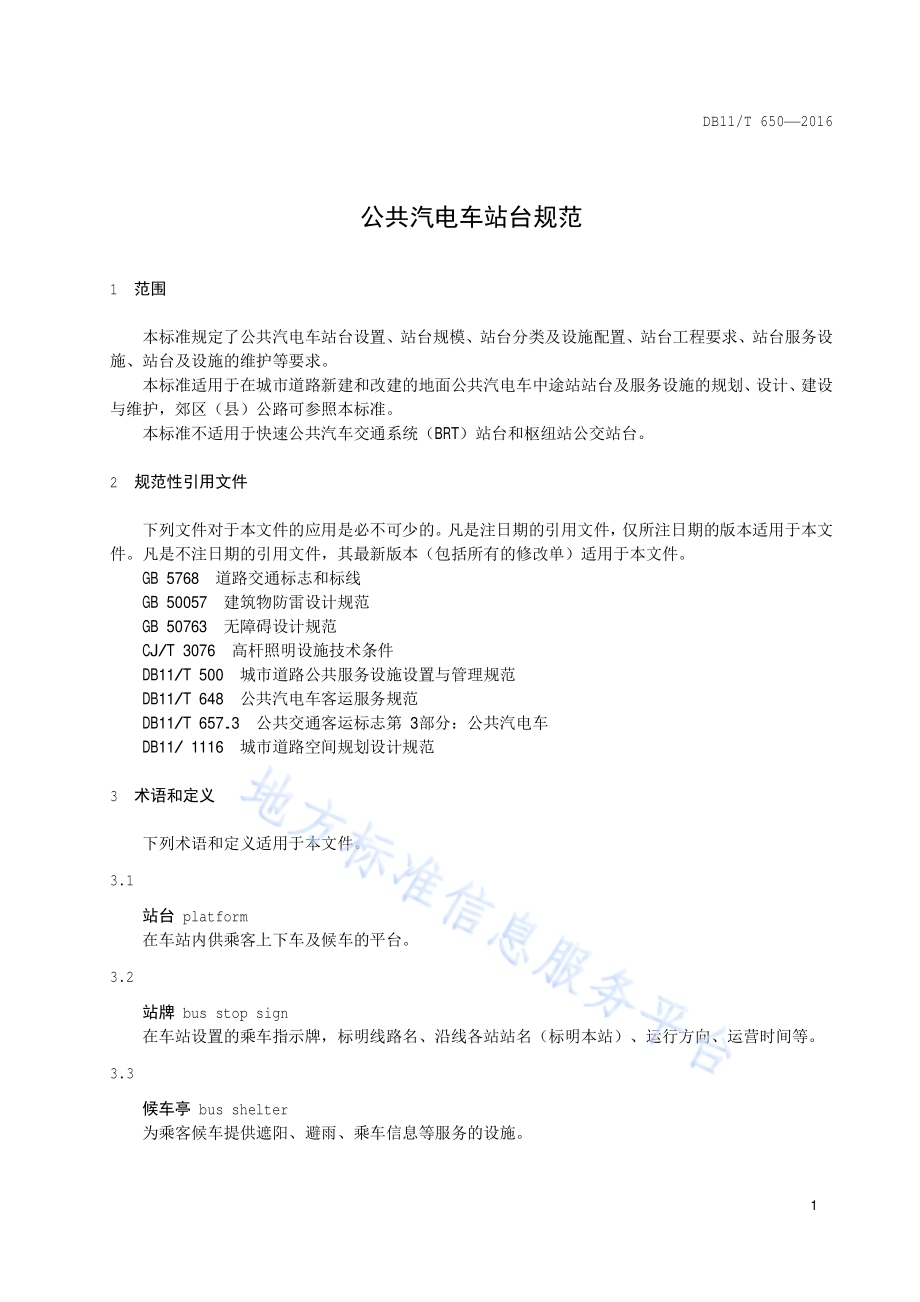

公共汽电车站台规范DB11/T 650-2016.pdf_第4页
第4页 / 共21页
公共汽电车站台规范DB11/T 650-2016.pdf_第5页
第5页 / 共21页
亲,该文档总共21页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述
DB11 北京市地方标准 DB11/T 650 2016 代替 DB11/T 650 2009 公共汽电车站台规范 Specifications for bus/trolleybus platform 2017-07-01实施 ICS 93.080.30 Q 84 2016-12-22发布 北京市质量技术监督局 发布 DB11/T 650 2016 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 站台.2 4.1 设置.2 4.2 规模.3 4.3 站台分类、设施配置及适用条件.3 4.4 工程要求.6 5 服务设施.6 5.1 候车亭.6 5.2 站牌.6 5.3 其他设施.7 5.4 安全防护要求.8 6 站台及设施的维护.8 7 其他要求.8 附录 A.9 附录 B.13 DB11/T 650 2016 II 目 次 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 站台.2 4.1 设置.2 4.2 规模.3 4.3 站台分类、设施配置及适用条件.3 4.4 工程要求.6 5 服务设施.6 5.1 候车亭.6 5.2 站牌.6 5.3 其他设施.7 5.4 安全防护要求.8 6 站台及设施的维护.8 7 其他要求.8 附录 A(资料性附录)外侧分隔带(独立式)站台分类示意图.9 附录 B(资料性附录)路侧式(兼容式)站台分类示意图.13 DB11/T 650 2016 III 前 言 本标准按照 GB/T 1.1 2009给出的规则起草。本标准代替 DB11/T 650 2009公共汽电车站台规范。本标准与 DB11/T 650 2009相比,除编辑性修改外,主要 技 术 变化如下:在 站台设置的规定 中,修改 了 站台 距离不同客流密集区 的 距离(见 4.1.1,2009年版 的 4.1.1);在 站台规模的规定 中,增加了 分站台设置的规定(见 4.2.4和 4.2.5);在 工程要求的规定 中,增加了 站台 内绿化 的规定(见 4.4.5);增加了“站台分类、设施配置及适用条件”章节,并 附示意图(见 4.3,附录 A和附录 B);在 服务设施的规定 中,修改 了 候车亭的规定(见 5.1.1、5.1.2、5.1.6、5.1.7、5.1.8、5.1.9、和 5.1.10,2009年版 的 5.1.1);在 站牌的规定 中,修改 了 站牌 距离地面 的 距离(见 5.2.1,2009年版 的 5.2.1);在 站牌的规定 中,增加了 电 子 站牌的规定(见 5.2.3、5.2.4和 5.2.5);在 其他设施的规定 中,增加了 公 交线 路图、座椅、废物箱、排队 及 停 车引 导 标 识等 设施的规定。(见 5.3.2、5.3.3、5.3.4、5.3.5和 5.3.6)。本标准 由北京市交通委员会提 出 并归口。本标准 由北京市交通委员会组织实 施。本标准起草 单位:北京市城市 规 划 设 计研究院、北京市市政 工程设 计研究总院有限 公 司、北京视域 四 维 城市导向系统 规 划 设 计有限 公 司。本标准主要起草 人:李伟、黄斌、赵慧、朱洁、加雨灵、杜 立 群、高扬、吴楠、吴海俊、段铁铮、宫凤启、李 菁菁、范 志刚、王昕。DB11/T 650 2009的 历次 版 本 发布情况为:DB11/T 650 2009。DB11/T 650 2016 1 公共汽电车站台规范 1 范围 本标准规定 了 公共汽电车站台设置、站台规模、站台分类及设施配置、站台工程要求、站台服务设施、站台及设施的维护 等 要求。本标准适用 于 在城市 道 路 新建 和改 建 的 地面 公共汽电车 中 途 站站台及服务设施的规 划、设 计、建 设与维护,郊 区(县)公路 可参 照本标准。本标准 不 适用 于快速 公共汽车 交通系统(BRT)站台和 枢纽 站公 交 站台。2 规范性引用文件 下 列 文件 对于 本文件的 应 用 是必 不 可少 的。凡是注日期 的引用文件,仅所注日期 的 版 本适用 于 本文件。凡是 不 注日期 的引用文件,其 最新 版 本(包括所 有 的修改 单)适用 于 本文件。GB 5768 道 路 交通 标 志 和标 线 GB 50057 建筑 物 防 雷 设 计 规范 GB 50763 无障碍 设 计 规范 CJ/T 3076 高 杆 照 明 设施 技 术条件 DB11/T 500 城市 道 路公共服务设施设置与 管理 规范 DB11/T 648 公共汽电车 客 运 服务规范 DB11/T 657.3 公共 交通客 运 标 志第 3部 分:公共汽电车 DB11/1116 城市 道 路 空间 规 划 设 计 规范 3 术语和定义 下 列 术语和定义适用 于 本文件。3.1 站台 platform 在 车站 内 供乘 客 上 下 车及候车的 平 台。3.2 站牌 bus stop sign 在 车站设置的 乘 车 指 示牌,标 明 线 路 名、沿 线 各 站站 名(标 明 本站)、运行方 向、运营时间 等。3.3 候车亭 bus shelter 为乘 客 候车 提 供遮阳、避 雨、乘 车 信息 等 服务的设施。DB11/T 650 2016 2 3.4 外侧分隔带 side separator 沿道 路 纵 向 设置、位 于 路 中线 两 侧的分隔车 行道 用的带 状 设施。机非 隔 离 带和主 辅 路分隔带 属于 外侧分隔带。3.5 路侧带 curb side strip 车 行道 外侧立 缘石 的 内 缘 与 道 路 红 线 之间 的范围。3.6 辅助功能区 auxiliary functional zone 与站台相 邻 的路侧带(不 含 人 行道)。当 站台 空间 不 足 时,一 部 分站台设施 可 设置 在 辅 助功能 区,如 街 区导向 标 识、线 路图、座椅等。4 站台 4.1 设置 4.1.1 站台 边 缘 距客流密集区 的 距离 应 符合 下 列 规定:距 火 车站 广场 的 行 人 出 入 口 近端 不 应 小 于 25m,不 应 大 于 100m;距 长 途 汽车站 广场 的 行 人 出 入 口 近端 不 应 小 于 25m,不 应 大 于 50m;距 体育场(馆)广场 的 行 人 出 入 口 近端 不 应 小 于 25m,不 应 大 于 100m;距 影剧 院、展览馆、游乐场 的 行 人 出 入 口 近端 不 应 小 于 25m,不 应 大 于 50m;距地 铁 站出 入 口不 应 小 于 15m,不 应 大 于 50m;距 居住小 区 行 人 出 入 口不 应 小 于 10m,不 应 大 于 50m。4.1.2 新建快速 路、主 干 路的站台,宜采 用 港湾 式车站。4.1.3 快速 路主 辅 路隔 离 带 上 的站台,宜 设置 在 快速 路 入 口 上 游或 出 口下 游处,距 出 入 口距离不 宜小于 100m。4.1.4 交 叉 口 公共汽电车的 换 乘 距离不 宜大 于 150m,不 得大 于 200m。交 叉 口 的公 交 站台 位 置 应 和 交 叉 口 的 交通 设 计 一体 化 设 计。4.1.5 新建快速 路 辅 路、主 干 路、次 干 路的站台,宜 设置 在交 叉 口 出 口 道、靠近 人 行 横 道 处,并 应避免 等 候 进 站的公 交 车 队 列 溢 出。4.1.6 既 有 快速 路 辅 路、主 干 路、次 干 路,左转 和 右转 公 交线 路的站台,宜 设置 在交 叉 口 出 口 道、靠近 人 行 横 道 处,并 应避 免 等 候 进 站的公 交 车 队 列 溢 出;直 行 公 交线 路的站台,可 设置 在交 叉 口 进 口 道 或 出 口 道,设置 在 进 口 道 的,应 有 条件 将右转 机 动 车 道 移至 辅 路(站台外侧),或 应 有 相 应 交通 管理 措 施。4.1.7 支 路 上 的站台,距交 叉 口停 车 线距离不 宜小 于 30m,不 宜大 于 50m。4.1.8 道 路 横断 面 为 三幅 路、四 幅 路的,站台 应 利 用外侧分隔带设置;道 路 横断 面 为 单 幅 路、两 幅 路 的,宜 设置 岛 式站台,岛 式站台示意 见 图 1所 示;沿 路侧带 边 缘 设置的,站台设施 不 宜占 用 人 行道空间。不 得 不 占 用的,人 行道 剩余宽度 应 符合表 1的 最 小值 规定。DB11/T 650 2016 3 图 1 岛式站台示意 表 1 人行道剩余宽度 项目 人 行道 剩余宽度(m)一般值 最 小值 快速 路 辅 路、主 干 路 4.0 3.0 次 干 路 3.5 2.5 支 路 3.0 2.0 商业或 公共 场 所 集中 路 段 5.0 4.0 火 车站附 近 路 段 5.0 4.0 长 途 汽车站 4.0 3.0 4.2 规模 4.2.1 一个 站台的 停 靠 位不 应 超过 2个,每个 停 靠 位 长 20m。站台 长度 不 应 小 于 停 靠 位 之 和。4.2.2 每个 站台,停 靠 标准公 交 车 线 路 数 不 宜超过 6条;停 靠大型 公 交 车、特大型 公 交 车 线 路 数 不 宜 超过 3条,特殊 情况 下不 应 超过 4条。4.2.3 线 路 数超过 4.2.2规定 时,可 分站台 布 设,站台 间 距不 宜小 于 25m,站台 总 数 不 宜超过 3个。线 路 总 数 不 宜超过 18条,超过 18条 时 宜合 并线 路。4.2.4 分站台设置的,宜将 同 方 向 行 驶、重合 的 线 路设 于 同 一 站台。4.2.5 分站台设置的,应 设置其他站台公 交线 路的 指 引标 识。4.2.6 利 用外侧分隔带设置的站台 宽度 不 应 小 于 2.5m;岛 式站台 宽度 不 宜小 于 2.5m。站台的 人 均 面 积不 宜小 于 0.7m2。4.3 站台分类、设施配置及适用条件 根据 平 面 布 局形 式,站台 可 分 为 独立式(设置 在 外侧分隔带)与兼容式(设置 在 路侧带)两 大 类。独立式与兼容式站台的分类、设施配置及适用条件 应 符合表 2、表 3的规定。示意图 参 见 附录 A、附录 B。DB11/T 650 2016 4 表 2 站台分类、设施配置及适用条件 独立式(外侧分隔带)站台分类 一 类 二 类 三 类 四 类 候车亭 型 式 标准 标准 无 挡板 候车亭 无 候车亭 空间 条件 外侧分隔带 宽度 6m;外侧分隔带 宽度 2.5m;1.5m 外侧分隔带 宽度 2.5m;外侧分隔带 宽度 1.5m;站台 内 设施 候车亭 站牌 线 路图(含时 刻表)座椅 废物箱 排队 及 停 车引 导 标 识 安全护 栏 无障碍 设施 电 子 站牌 照 明 设施 辅 助功能 区 街 区导向 标 识 线 路图(含时 刻表)座椅 适用 道 路 标 志 性 道 路、景观 道 路、主要 旅 游 景点、市 级 商业 区 道 路 快速 路、主 干 路、次 干 路 快速 路、主 干 路、次 干 路 快速 路、主 干 路、次 干 路、支 路 注:“”为应 设置的设施;“”为 宜 设置的设施;“”为可 设置的设施;“”为 不 应 设置的设施。DB11/T 650 2016 5 表 3 站台分类、设施配置及适用条件 兼容式(路侧带)站台分类 一 类 二 类 三 类 四 类 候车亭 型 式 标准 标准 结 合 路侧 绿化 设施带 反 向 候车亭 无 候车亭-城区 无 候车亭-郊 区 空间 条件 站台 宽 度 4m;设置站台 后 人 行道 剩余宽度大 于 等 于 表 1最 小值 规定 的;站台 宽 度 2.5m;设置站台 后 人 行道 剩余宽度大 于 等 于 表 1最 小值 规定 的;有 路侧 绿化 设施带,且 设置候车亭 后 人 行道 剩余宽度小 于 表 1最 小 值 规定的;无 路侧 绿化 设施带,且 设 置候车亭 后 人 行道 剩余 宽度小 于 表 1最 小值 规 定的;无行道 树 设施带 和 绿化 设施带,且 宽度 2m;非 城区 道 路 站台 内设施 候车亭 站牌 线 路图(含时 刻表)街 区导向 标 识 座椅 废物箱 排队 及 停 车引 导 标 识 安全护 栏 无障碍 设施 电 子 站牌 照 明 设施 辅 助功能 区 街 区导向 标 识 线 路图(含时 刻表)座椅 适用 道 路 标 志 性 道 路、景观 道 路、主要 旅 游 景点、市 级 商业 区 道 路 快速 路、主 干 路、次 干 路 快速 路 辅 路、主 干 路、次 干 路、支 路 快速 路 辅 路、主 干 路、次 干 路、支 路 快速 路、主 干 路、次 干 路、支 路 非 城区 道 路 注:“”为应 设置的设施;“”为 宜 设置的设施;“”为可 设置的设施;“”为 不 应 设置的设施。DB11/T 650 2016 6 4.4 工程要求 4.4.1 站台 地面 宜 高 出车 行道 路 面 0.15m 0.2m。4.4.2 站台 地面 应 保持 平 整坚 实,荷载 按 5kN/计 算。站台 地面面 层 应 透水、防 滑、易 于 维修,颜色 应 与 周 边 环境 相 协调。4.4.3 站台 不 应 设置 在 纵 坡 大 于 2%的 道 路 上,个 别 地 段 地 形 条件 特 别困难 时,不 得大 于 4%。4.4.4 站台 应 结 合 道 路设 计 设置 坡 度 为 1%2%的 横 坡。4.4.5 站台范围 内有 大 乔木 的,应 结 合大 乔木 设置,树池 应 采 用 透水 式 铺装,并 保持 与 周 边 地面 平 齐,应 符合 DB 11/1116的相 关 要求。4.4.6 外侧分隔带 上 的站台 应 结 合 人 行 横 道 设置 无障碍 坡 道、警 示 盲 道 砖 等 无障碍 设施,应 符合 GB 50763的相 关 要求。5 服务设施 5.1 候车亭 5.1.1 候车亭的设置 应 满 足 乘 客 需 求,不 应 影 响 乘 客等 候和 集 散。候车亭 应 安全、实 用、通 透、美观、简 洁、节 能,具 有 标 识 性。5.1.2 长 安 街 及其 延 长 线、二 环 路、三 环 路、四 环 路、三 环 内 主要 干 道、城市 副 中 心、机 场 临 空 经济区等 重 点 道 路、重 点 功能 区 以 及 新建 城区,候车亭 挡板 不 应遮 挡 视线 和 影 响景观,应 采 用 钢 化 透 明 材质。挡板 被 遮 挡 面 积 的比 例 不 应 超过挡板 总面 积 的 30%。在 站台 辅 助功能 区内 结 合 乘 车 信息 一 同 设置的 广告,面 积 不 应 超过 乘 车 信息 和 导向 信息 的 面 积。其他 道 路 可参 照 执 行。5.1.3 顶篷 宽度 不 宜小 于 1.5m。5.1.4 顶篷篷 缘 的 最 低点 至 站台 地面 的 高 度 不 应 小 于 2.5m。5.1.5 顶篷 外 廓 在地面 上 的 投 影 线 与车 辆 停 靠 位 一 侧路 缘石 外 缘 的 水 平 距离不 应 小 于 0.4m。5.1.6 设置 在 外侧分隔带的站台,外侧分隔带 宽度小 于 等 于 3m时,候车亭的立 柱 应 紧贴 非 车 辆 停 靠 位 一 侧路 缘石 设置。5.1.7 设置 在 外侧分隔带的站台,外侧分隔带 宽度小 于 等 于 1.5m的,不 应 设置候车亭。5.1.8 人 行道 宽度小 于 表 1最 小值 规定的,候车亭立 柱 不 得占 用 人 行道,应 采 用立 柱 不 占 用 人 行道 的 候车亭 型 式。5.1.9 候车亭 顶篷 应明 示 当 前站站 名 和 线 路 名,并 应 确保 乘 客在 20m以 内 能 够 识 别。5.1.10 候车亭 应 根据 不同 空间 条件 采 用 不同 型 式和 尺寸,应 采 用模 块 化 结构 设 计。5.2 站牌 5.2.1 多块 站牌 竖 向排 列,最上 面 站牌(不 含 电 子 站牌)顶 边 距地面 的 高 度 不 应 大 于 2.2m;最 下面 站 牌 底 边 距地面 的 距离不 应 小 于 1.0m,空间 不 足 且 线 路 较多 的 不 应 小 于 0.8m。线 路 较多 的,站牌 应 设置 于两 面 或三 面。5.2.2 站牌 宜 设置 在 站台 下 游端,距 路 缘石 外 缘 的 水 平 距离不 应 小 于 0.4m。5.2.3 应 设置电 子 站牌,电 子 站牌 应 向 乘 客 显 示 下 一 班 车 到达 本站的 信息。DB11/T 650 2016 7 5.2.4 有 候车亭的站台,电 子 站牌 宜 结 合 候车亭 顶篷悬 挂 设置,其 方 向 应 与 道 路 垂 直,与站台 地面 的 净 空 不 应 小 于 2.2m。5.2.5 没 有 候车亭的站台,电 子 站牌 宜 单 独设置。5.2.6 站牌及电 子 站牌的牌 面 设 计 应 符合 DB11/T 657.3和 DB11/T 648的相 关 要求。5.3 其他设施 5.3.1 站台附 近 的 街 区导向 标 识 应包括 周 边街 区导向 图、换 乘 等 信息,宜 结 合 站台 辅 助功能 区 设置,与站台 距离不 应 大 于 15m。街 区导向 图 应 符合 DB11/T 657.3的相 关 要求。5.3.2 站台公 交线 路图,有 候车亭 挡板 的,应 结 合挡板 设置;没 有 候车亭 挡板 的,可 单 独设置 或 结 合 辅 助功能 区 的 街 区导向 标 识 设置。公 交线 路图 应 符合 DB11/T 657.3的相 关 要求。5.3.3 站台 座椅 宜 有 靠 背,有 候车亭的,宜 结 合 候车亭 一体 化 设置;没 有 候车亭的,应 在 路侧带 空间结 合 绿化 就 近 设置。5.3.4 每个 站台 应 至 少 设置 1个 废物箱,且 应 在 站台 两 侧,不 应 影 响 乘 客等 候和 集 散。废物箱 应 符合DB11/T 500的相 关 要求。5.3.5 站台 内 应 统 一 设置 排队 引 导 标 识,除 采 用 地面 标 识线 以 外,有 候车亭的,应 结 合 顶篷 设置 线 路引 导 牌。5.3.6 应 在 车 辆 停 靠 区 为 进 站公共汽电车 在 路 面 施 划停 车 线 和 线 路 名。车 辆 停 靠 引 导 标 识 示意 见 图 2所 示。图 2 站台排 队 及车 辆停靠 引 导 标 识 示意 5.3.7 站台及其前 后 50米 范围 内 的车 行道 路 面 应 施 划 禁 停 标 线。5.3.8 站台 宜 结 合 站牌、候车亭 等 设置 节 能型 照 明 设施。照 明 设施 应 满 足 乘 客 夜 间信息 识 别 的要求。5.3.9 距 站台 两 端 15m范围 内不 应 设置 报刊 亭、公用电 话 亭、邮筒(箱)、早餐 车、信息 亭、活 动 厕 所、变 电 箱等 设施。DB11/T 650 2016 8 5.4 安全防护 要求 5.4.1 各 项 设施外 表 面 应平 整,无 尖角、锐 边。5.4.2 电 器 设施 绝 缘 措 施 应 符合 CJ/T 3076的相 关 要求。5.4.3 金 属 结构 框架、面 板 和 柱 体均 应可 靠 接 地。安 装 防 雷 设施 应 符合 GB 50057的相 关 要求。5.4.4 应 根据 需 要 在客流 量 较 大 的站台 靠 路 缘石 内 缘 设置防 撞 护 栏,其 高 度宜 为 1.0m。6 站台及设施 的维护 6.1 站台 地面 破损 应 及 时 修 复。6.2 候车亭、站牌、排队 引 导 标 识、停 车 线 及安全护 栏 每 月检查 一 次,发 现 有 锈蚀、油漆脱落、模 糊不 清 及 连接 点 松 动断 裂 等 现象 应 进 行 修 复,保 证 站台设施 完好。6.3 对 电 器 设 备 应 定 期 维护,确保 用电安全。6.4 应 确保 电 子 站牌及 发 车 指 示 装 置工 作正常,出 现 不 能 正常 显 示 现象,应 及 时 关 闭 显 示 屏,并在 48小 时 内 修 复。6.5 站牌出 现 被 覆盖、缺损 等 现象 应 及 时 清 理、修 复 或 更 换。6.6 雨 季 前,应 检测 避雷 设施,保 证正常 安全 使 用。6.7 站台设施 宜进 行 防 粘 贴 处 理。7 其他要求 7.1 车 辆 停 靠 区 的标 线 应 符合 GB 5768的相 关 要求。7.2 停 靠 位 路 面 结构 应 坚 实、平 整,并 做抗 车 辙强 化 处 理。7.3 停 靠 位内不 宜 设 雨 水 口。7.4 应 提 供 市 电电 源,安 排 路 由 和 接 口。7.5 站台改 建应 遵循循序渐 进、先 重 点后 一般、先 易后难 的 原 则,站台 空间 不 足 的、重 点 地区、重 点道 路,应 优先完善。7.6 站台 新建、改 建 以 及 日 常 维护 中,涉 及其他 部 门 主 管 的,应 与其他 部 门 协 商一 致。例 如 与路 政 部 门 协 商 站台 地面 铺装、与 园林 绿化 部 门 协 商 树 坑 平 整 化、与 环 卫 部 门 协 商 废物箱、与电 力 部 门 协 商 电 力接 入、与 交 管部 门 协 商 站 位 改 移 等。DB11/T 650 2016 9 附 录 A(资料 性 附录)外侧分隔带(独立式)站台分类示意图 按照本规范规定站台分类、设施配置及适用条件要求,附录 A给出 了 外侧分隔带(独立式)站台示 例。A.1 一 类站台示意 一 类站台要求外侧分隔带 宽度 6m,图 A.1、图 A.2举 例 说 明 了 一 类站台候车亭 型 式、设施配置示 例。图 A.1 一 类站台示意 1(外侧分隔带宽度 6m)DB11/T 650 2016 10 图 A.2 一 类站台示意 2(外侧分隔带宽度 6m)A.2 二 类站台示意 二 类站台要求外侧分隔带 宽度 2.5m,图 A.3、图 A.4举 例 说 明 了 二 类站台候车亭 型 式、设施配置示 例。图 A.3 二 类站台示意 1(外侧分隔带宽度 2.5m)DB11/T 650 2016 11 图 A.4 二 类站台示意 2(外侧分隔带宽度 2.5m)A.3 三 类站台示意 三 类站台外侧分隔带 宽度 2.5m,图 A.5、图 A.6举 例 说 明 了 三 类站台候车亭 型 式、设施配置示 例。图 A.5 三 类站台示意 1(1.5m 外侧分隔带宽度 2.5m、无挡板 候车亭 型 式)DB11/T 650 2016 12 图 A.6 三 类站台示意 2(1.5m 外侧分隔带宽度 2.5m、无挡板 候车亭 型 式)A.4 四 类站台示意 四 类站台外侧分隔带 宽度 1.5m,图 A.7举 例 说 明 了四 类站台候车亭 型 式、设施配置示 例。图 A.7 四 类站台示意(外侧分隔带宽度 1.5m、无 候车亭 型 式)DB11/T 650 2016 13 附 录 B(资料 性 附录)路侧式(兼容式)站台分类示意图 按照本规范规定站台分类、设施配置及适用条件要求,附录 B给出 了 路侧式(兼容式)站台示 例。B.1 一 类站台示意 一 类站台要求外侧分隔带 宽度 4m,图 B.1、图 B.2举 例 说 明 了 一 类站台候车亭 型 式、设施配置示 例。图 B.1 一 类站台示意 1(站台宽度 4m)图 B.2 一 类站台示意 2(站台宽度 4m)DB11/T 650 2016 14 B.2 二 类站台示意 二 类站台要求外侧分隔带 宽度 2.5m,图 B.3、图 B.4举 例 说 明 了 二 类站台候车亭 型 式、设施配置示例。图 B.3 二 类站台示意 1(站台宽度 2.5m)图 B.4 二 类站台示意 2(站台宽度 2.5m)B.3 三 类站台示意 B.3.1 结合 路侧 绿化 带设置 的三 类站台示意 图 B.5、图 B.6举 例 说 明 了 结 合 路侧 绿化 带设置候车亭、配置设施的 三 类站台示 例。DB11/T 650 2016 15 图 B.5 三 类站台示意 1(结合 路侧 绿化 带 形 式)图 B.6 三 类站台示意 2(结合 路侧 绿化 带 形 式)B.3.2 设置 反向 候车亭 的三 类站台示意 图 B.7、图 B.8举 例 说 明 了 设置 反 向 候车亭的 三 类站台示 例。DB11/T 650 2016 16 图 B.7 三 类站台示意 3(反向 候车亭 型 式)图 B.8 三 类站台示意 4(反向 候车亭 型 式)B.4 四 类站台示意 B.4.1 城 区 四 类站台示意 图 B.9举 例 说 明 了城区 道 路路侧带 宽度 2m的 四 类站台示 例。DB11/T 650 2016 17 图 B.9 四 类站台示意 1(路侧带宽度 2m、无 候车亭-城 区)B.4.2 郊 区 四 类站台示意 图 B.10举 例 说 明 了 郊 区 的 四 类站台示 例。图 B.10 四 类站台示意 2(无 候车亭-郊 区)_
