电梯运行安全监测系统平台技术规范DB42／T 1217-2016.pdf

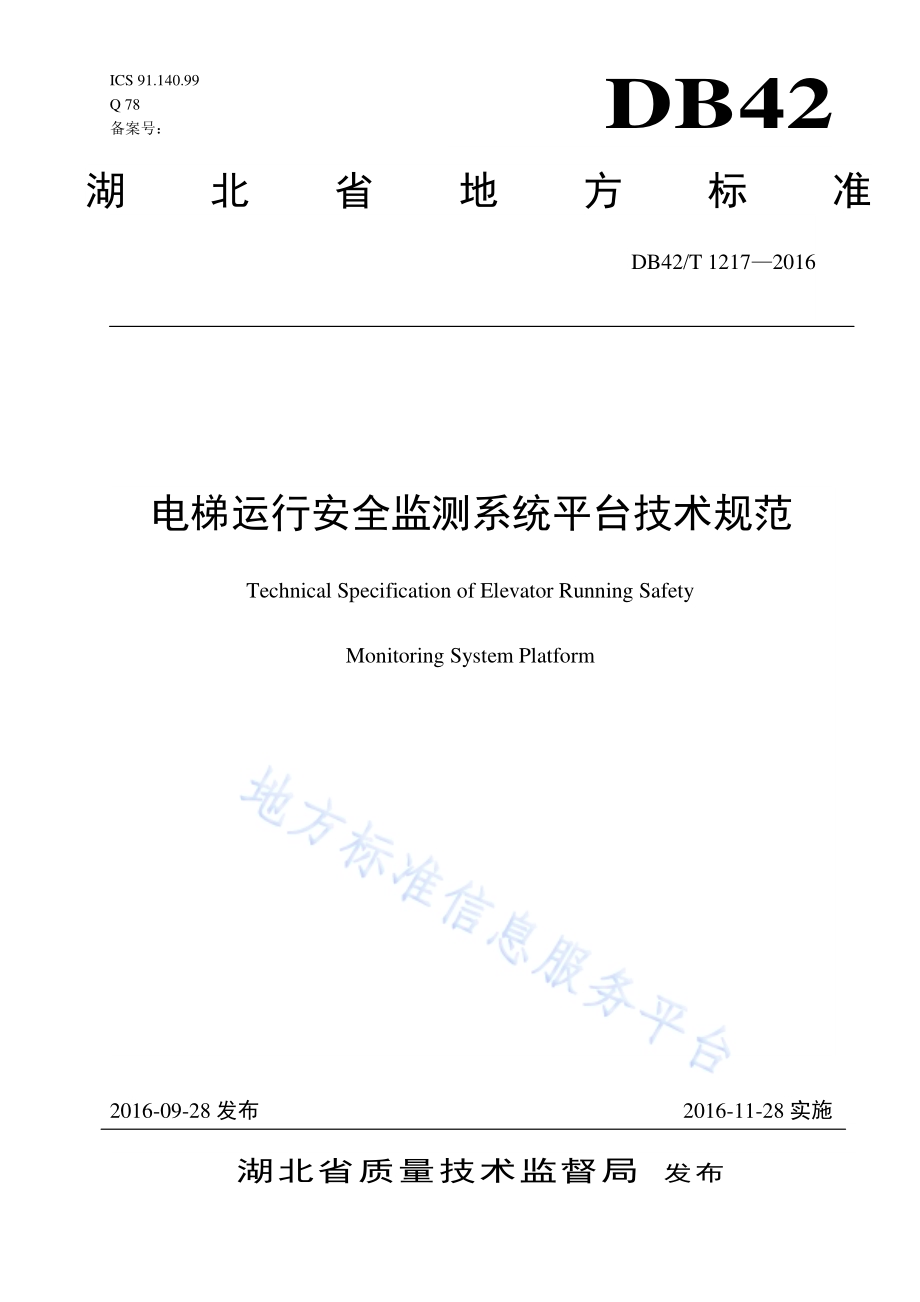

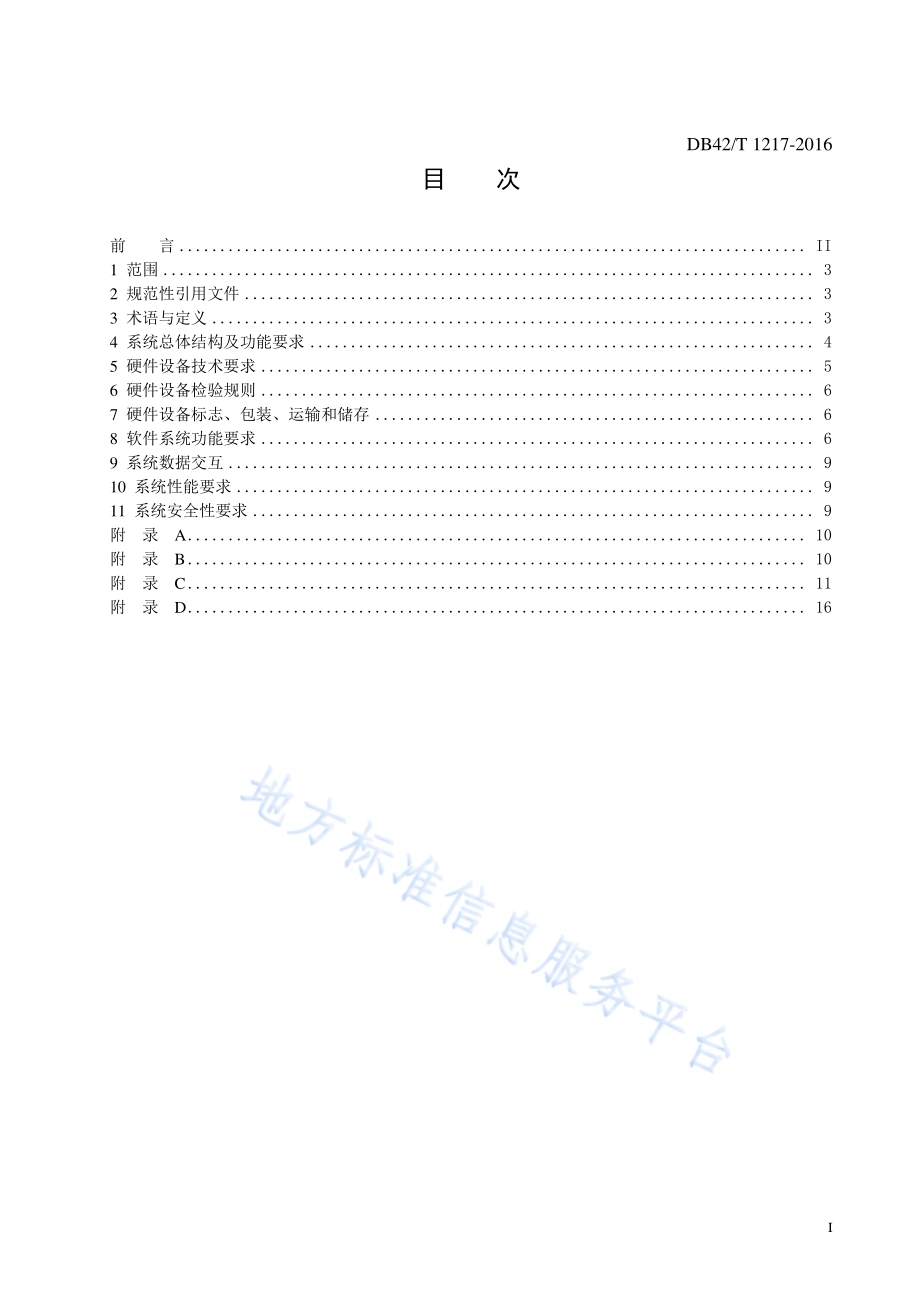

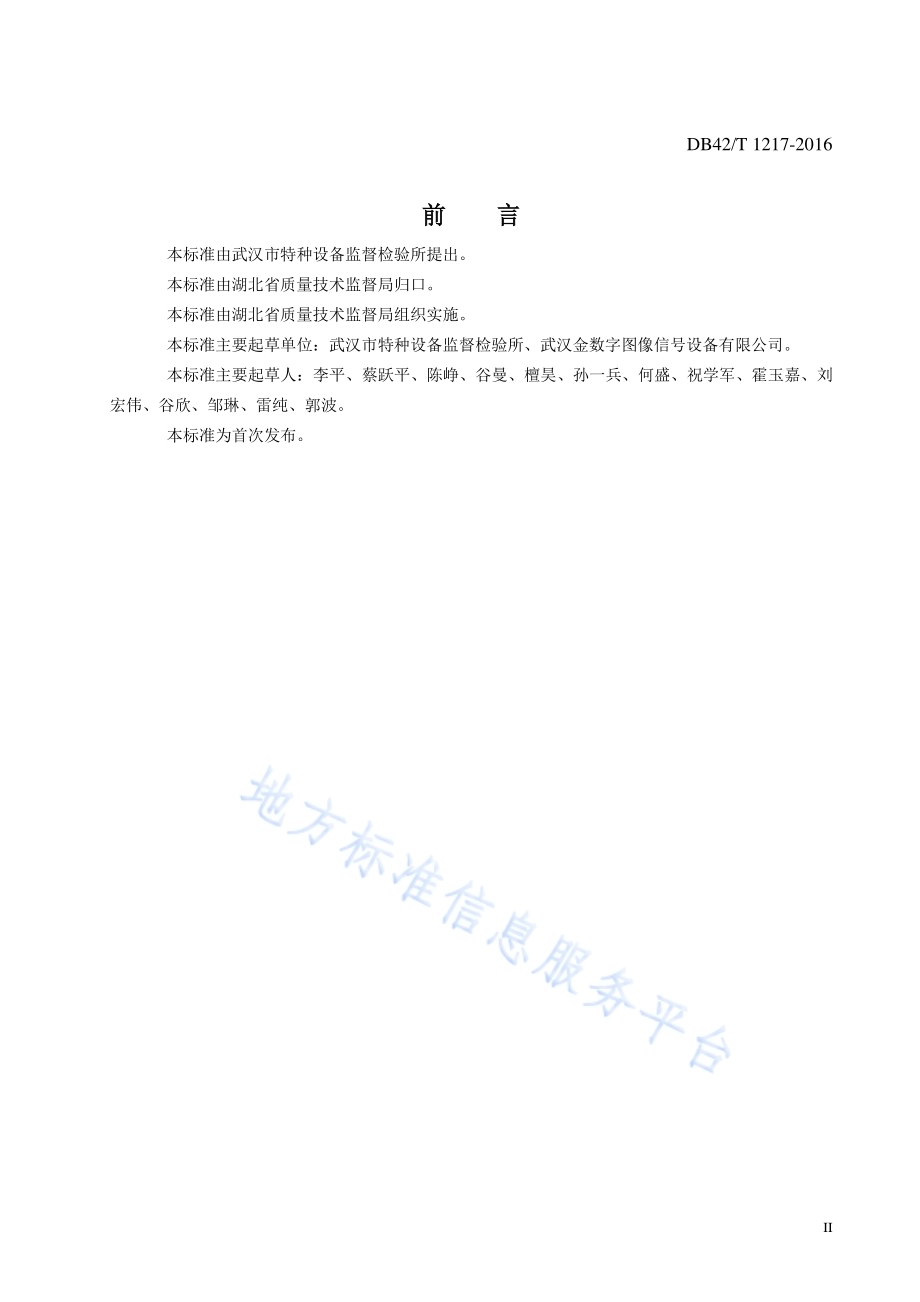

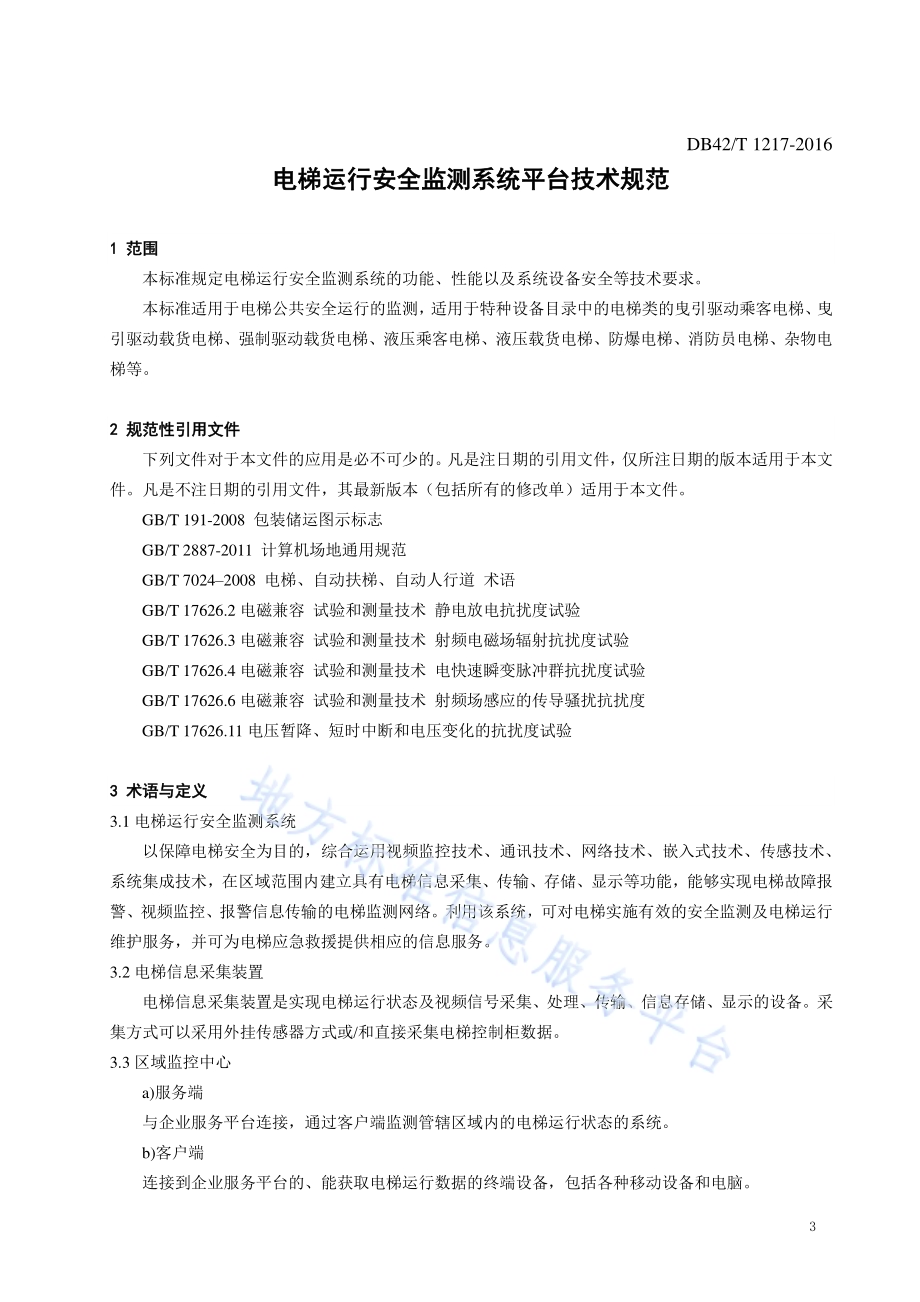

ICS 91.140.99 Q 78 备案号：湖 北 省 地 方 标 准 DB42 DB42/T 1217 2016 电梯运 行安全监 测系统 平 台技术规 范 Technical Specification of Elevator Running Safety Monitoring System Platform 2016-09-28 发布 2016-11-28 实施 湖 北 省 质 量 技 术 监 督 局 发布 DB42/T 1217-2016 I 目 次 前 言.II 1 范围.3 2 规范 性引 用文 件.3 3 术语 与定 义.3 4 系统 总体 结构 及功 能要 求.4 5 硬件 设备 技术 要求.5 6 硬件 设备 检验 规则.6 7 硬件 设备 标志、包 装、运输和 储存.6 8 软件 系统 功能 要求.6 9 系统 数据 交互.9 10 系 统性 能要 求.9 11 系 统安 全性 要求.9 附 录 A.10 附 录 B.10 附 录 C.11 附 录 D.16 DB42/T 1217-2016 II 前 言 本标准 由武汉 市 特种 设备 监督检 验所 提出。本标准 由 湖 北省 质量 技术 监督局 归口。本标准 由湖 北省 质量 技术 监督局 组织 实施。本标准 主要 起草 单位：武 汉市 特 种设 备监 督检 验所、武汉 金数 字图 像信 号设 备 有限 公司。本标准 主要起 草人：李平、蔡跃 平、陈 峥、谷曼、檀昊、孙一兵、何 盛、祝 学军、霍玉嘉、刘宏伟、谷欣、邹 琳、雷纯、郭波。本标准 为首 次发 布。DB42/T 1217-2016 3 电梯运行安全监测 系统 平 台 技 术规 范 1 范围 本标准 规定 电梯 运行 安全 监测系统 的 功能、性能 以及 系统 设备 安全 等技 术要 求。本标准 适用 于电梯 公 共安 全 运行 的监 测，适用 于特 种设备 目录 中的 电梯 类的 曳引驱 动乘 客电 梯、曳引驱动 载货 电梯、强 制驱 动载货 电梯、液 压乘 客电 梯、液 压载 货电 梯、防 爆 电梯、消防 员电 梯、杂 物 电梯等。2 规范性引用文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 191-2008 包装 储运 图示标 志 GB/T 2887-2011 计 算机 场 地通用 规范 GB/T 7024 2008 电 梯、自 动扶梯、自 动人 行道 术语 GB/T 17626.2 电磁 兼容 试 验和测 量技 术 静电 放电 抗 扰度试 验 GB/T 17626.3 电磁 兼容 试 验和测 量技 术 射频 电磁 场 辐射抗 扰度 试验 GB/T 17626.4 电磁 兼容 试 验和测 量技 术 电快 速瞬 变 脉冲群 抗扰 度试 验 GB/T 17626.6 电磁 兼容 试 验和测 量技 术 射频 场感 应 的传导 骚扰 抗扰 度 GB/T 17626.11 电 压暂 降、短时中 断和 电压 变化 的抗 扰度试 验 3 术语 与定义 3.1 电 梯运 行安全 监 测系 统 以 保障 电梯安 全为 目 的，综 合运用 视频 监控技 术、通 讯 技术、网 络技术、嵌入 式技术、传 感技术、系统集 成技 术，在区 域范 围内建 立具 有电 梯信 息采 集、传 输、存储、显示 等 功能，能够 实现 电梯 故 障 报警、视 频监 控、报警 信息 传输 的 电梯 监测 网络。利 用该系 统，可对 电梯 实施 有效的 安全 监测 及电梯运行维护服 务，并可 为电 梯应 急救援 提供 相应 的信息 服务。3.2 电 梯信 息采集 装置 电梯信息 采集 装置 是 实现 电梯运 行状 态 及 视频 信号 采集、处理、传 输、信息 存储、显示 的设备。采集方式 可以 采用 外挂 传感 器方式 或/和 直接 采集 电梯 控制柜 数据。3.3 区 域监 控中 心 a)服务端 与企业 服务 平台 连接，通 过客户 端监 测管 辖区 域内 的电梯 运行 状态 的系 统。b)客户 端 连接 到 企业 服务 平台 的、能获取 电梯 运行 数据 的终 端设备，包 括各 种移 动设 备和电 脑。DB42/T 1217-2016 4 3.4 电梯 信息 服 务平 台 a)企业服务 平台 指运用 网络 技术，为 电梯 使用单 位和 电梯 维保 单位 提供电 梯运 行监 测与 服务 管理 的 平台，并 为政府及特种 设备 安全 监督 管理 部门提 供所 需的 电梯 运行 数据，可与 其它 相关 平台 进行数 据交 换的 平台。b)政府 监察 平台 指政府 相关 机构，对电 梯 运行提 供 服 务。服 务包 括 协调指 挥、咨 询服 务、电 梯 风险监 测、社 会监 督。通过对 平台 采集 的数 据进 行综合 统计 分析，对 监管 范围内 的电 梯安 全运 行情 况进行 综合 评估。4 系统总体结构 及功能要 求 4.1 系 统总 体结 构 系统 结 构要 求至少 由 电梯 信息采 集装 置、电梯 信息 传输系统 及 电梯 信息 服务 平台 三 部分 组成。这三部 分除 硬件 设备 外，还包含 相应 的软 件系 统。4.2 电 梯信 息采 集装 置功 能要求 4.2.1 应 实 时监 测电 梯的 上 行、下 行、停 层 等运 行状 态。4.2.2 应 实时 采集轿 厢内 的 视频图 像，发 送故 障 信息 并对视 频进行 录像，供现 场指挥 救援和 事后 分析使用。4.2.3 应 具有 电梯故 障报 警 功能，故障类 型至少 包括：困人、冲顶、蹲 底、平 层及开 关门异 常；报警 信息必须 上传 至企 业 服 务平 台。4.2.4 电梯 发生 故障 时，电 梯信息 采集 装置 应采 用文 字或语 音 方 式安 抚被 困人 员。4.3 电 梯信 息传 输系 统 电梯信 息采 集装 置应 具有 网络接 口，通过 有线 或者 无 线网络 传输 电梯 相关 信息 至电梯 信息 服务 平台。电 梯 信 息 服 务 平 台 和 电 梯 信 息 采 集 装 置 的 数 据 传 输 应 当 同 时 支 持 用 户 数 据 报 协 议（User Datagram Protocol，简 称 UDP）和 传 输控制 协议（Transmission Control Protocol，简 称 TCP）二 种 传 输协 议 方 式。无论使 用 UDP 还是 TCP 传输，均 应 满足 电梯 信息 服务平 台与 电梯 信息 采集 装置间 的交 互功能。4.4 电 梯信 息服务 平 台总 体 功能 4.4.1 企业 服务 平台 4.4.1.1 电梯 运行 状态 监测 电梯正 常运行 时，客户端 应当 能 够主动 查询 电梯的 运行状 态，包 括电 梯的运 行方向、开关 门状 态、所在楼 层以 及轿 厢内 实时 图像。4.4.1.2 电梯 故障 报警 信息 管理 当电梯 运行 出现 异常 时，电梯信 息服务 平台 接 收到 电梯信 息采 集装 置上传 的 故障信 息，服务 平台 根据收到 的故障 信息，自动 向相关 维保单 位 与 使用单 位 发布 报警信 息，同时记 录故障 信息 的 种类 与级别，提取故 障发 生期 间的 信息 进行保 存，为故 障分 析提 供依据。4.4.2 政府 监察 平台 统计和 分析 电梯 故障 数据，进行 风险 评估，及 时发 布预警 信息，实施 分类 监 管，向社会 发 布电 梯安DB42/T 1217-2016 5 全状况 等信 息。5 硬件 设备 技术要求 5.1 一般 要求 系统应 符合 本规 范的 规定，系统 中的 设备 应符 合有 关标准 和各 自企 业产 品标 准的规 定。5.2 环境 条件 5.2.1 系统 中用 于 服 务平 台 和区域 监控 中心 的设 备，应满足 以下 条件：a)环境温 度：1030；b)尘埃应 符 合 GB/T2887 中 5.6.2 的规定；噪声应符 合 GB/T2887 中 5.6.4 的规 定；照明 应符合GB/T2887 中 5.6.5 的规 定；电磁 场干 扰应 符合 GB/T2887 中 5.6.6 的 规定；接 地应符 合 GB/T2887 中 5.8的规定。5.2.2 系统 中用 于 机 房、井 道内 的 电梯 信息 采集 装置 除有关 标准 规定 外，应满足 以下 条件：a)环境温 度：-1040；b)平均 相对 湿度：不 大于 95%；c)大气压 力：80kPa106kPa。5.3 供电 电源 5.3.1 监控 中心 交流 电源 a)额定电 压：220V，允 许 偏差 7%；b)谐波：不 大于 5%；c)频率：50Hz，允许 偏差 5%。5.3.2 机房、井 道内 设备 交 流电源 a)额定电 压：220V，允 许 偏差 10%；b)谐波：不 大于 5%；c)频率：50Hz，允许 偏差 5%。5.4 机 房、井道 内设 备采集装置性能 5.4.1 绝缘 电阻 要求 设 备的 金属 外壳 与电 源回路 间的 绝缘 电阻 应不 小于 2M。5.4.2 抗电 强度 要求 设 备 电 源 插 头 或 电 源 引 入 端 与 外 壳 裸 露 金 属 部 件 之 间 的抗电强度，应 能 承 受 试 验 电 压 1500V、45Hz65Hz 交流 或 相当 交 流峰值 的直 流电 压历 时 1min 的抗 电强 度试 验，应 无 击穿和 飞弧 现象。5.4.3 电磁 兼容 要求 5.4.3.1 设备 抗扰 度 设 备的 静电 放电、射 频电磁 场辐 射、电 快速 瞬 间变脉 冲群、射 频 场感 应 的传导 骚扰 以及 电压 暂降、短时中 断和 电压 变化 的抗 扰度性 能 应 符合 GB/T 17626.2、GB/T 17626.3、GB/T 17626.4、GB/T 17626.6、GB/T 17626.11 中 规定 的限 制要求。DB42/T 1217-2016 6 5.4.3.2 设备 发射 设 备的 辐射 和传 导发 射值应 符 合 GB/T 17626.6 中设定 限值 的要 求。5.4.4 有效 性/可靠 性 平均 无 故障 工作 时间（MTBF）应不小 于 9000h。6 硬件设备 检验规则 6.1 检 验分 类 检验分 为型 式检 验和 出厂 检验。6.2 型 式检 验 6.2.1 型式 检验 为全 项检 验，每次 型式 检验 抽样 数量 不少 于 3 台，检 验项 目按 附录 表 A1 执行。6.2.2 产 品在 下列 情况 之一 时，应 进行 型式 检验：a)产品 试制 定型 时；b)正式 生产 后，如结 构、材料、工艺 有较 大改 变，可能影 响产 品性 能时；c)正常 生产 时，每 2 年应 进行一 次；d)国家 有关 质量 技术 监督 管理 部 门要 求进 行的 型式 检验。6.3 出厂 检验 产品出 厂检 验按 附录 表 A1 逐台 执行。6.4 判定 规则 6.4.1 型 式检 验 型式检 验 有 1 项 及以 上 不 符合要 求则 加倍 抽检，再 次 检验 有 1 项 及以 上不 符合 要求则 判定 该批 产品为不合 格。6.4.2 出 厂检 验 出厂检验有 1 项 及以 上 不 符合要 求则 判定 该台 产品 不合格，不 合格 产品 不允 许出厂。7 硬件设备标志、包装、运输和储存 7.1 标志 产品应 有清 晰牢 固的 标志，标志 内容 包括：生 产厂 名称、商标、产 品型 号、产品序 列号。7.2 包装 7.2.1 单 台装 箱内 应有 产品 说明书、合 格证、保 修卡 和其他 附件。7.2.2 外 包 装箱 上应 有符 合 GB/T 191 规 定的 向上、易碎、怕 水 的图 示标 志。7.3 运输 和储 存 7.3.1 包 装好 的产 品均 应能 承受汽 车、火车、轮 船和 飞机等 交通 工具 的运 输。7.3.2 运 输时，应 注意 防水、防尘 埃和 机械 损伤。7.3.3 包 装后 的产 品应 储存 在环境 温度 为-1040，相对湿 度不 大于 80%，通风 良好的 室内 或仓 库内。8 软件 系统 功能要求 8.1 系统 管 理员 权限 8.1.1 企业 服务 平台 人员（系统管 理人 员）服务平 台管理 人 员管 理接 入网络 服务 的所 有电 梯，可管理 电梯 历史 故障 数据，通过 呼叫 中心 为电 梯轿厢内的 乘 客提 供语 音服 务，查看 电梯 运行 状态 和 故障信 息、电 梯视 频画 面，在 电梯 发生 困人 等故 障 时提供语 音接 警服 务。基本 功能应 包括 但不 限于：DB42/T 1217-2016 7 具备新 增 服 务平 台 人 员账 号功能；具备 服 务平 台 人 员信 息更 新功能；具备 服 务平 台 人 员账 号注 销功能；具备 服 务平 台 人 员账 号合 并功能；具备 服 务平 台 人 员账 号查 询功能。8.1.2 电梯 区域 监控 中心 人员（使 用人 员）电梯 区 域监 控中 心 人 员，管理本 区域 内 所 有电 梯，查看电 梯运 行状 态和 故障、电梯 视频 画面。基本功 能要 求包 括但 不限 于：具备 新 增使 用单 位人 员账 号功能；具备使 用单 位人 员信 息更 新功能；具备使 用单 位人 员账 号注 销功能；具备使 用单 位人 员账 号合 并功能；具备使 用单 位人 员信 息查 询功能。8.1.3 电梯 维保 单位 人员（使用人 员）电梯维 保单位 人员，管理 本单位 维护保 养的 电梯，实时查 看电梯 运行 状态和 故障、电梯视 频画 面。基本功 能要 求包 括但 不限 于：具备新 增维 保单 位人 员账 号功能；具备维 保单 位人 员信 息更 新功能；具备维 保单 位人 员账 号注 销功能；具备维 保单 位人 员账 号合 并功能；具备维 保单 位人 员信 息查 询功能。8.2 电 梯基 础数 据服 务 8.2.1 电梯 信息 管理 电梯信 息的 添加、修 改、删除及 查询，应 至少 包括 以下信 息：电梯制 造厂 信息；电梯注 册登 记信 息；电梯状 态信 息；电梯使 用信 息；电梯技 术参 数；电梯检 验信 息；电梯维 保信 息；监控终 端编 号；电梯地 理信 息；操作日 志。8.2.2 维保 单位 信息 管理 维保单 位相 关信 息的 添加、修改、删 除及 查询，应 至少包 括以 下内容：维保单 位名 称；维保单 位地 址；24 h 值 守电 话；所属网 络；网格电 话；维保单 位联 系人；维保单 位联 系人 电话；DB42/T 1217-2016 8 维保单 位许 可信 息；操作日 志。8.2.3 区域 监控 中心 信息 管 理 区域监 控中 心 相 关信 息的 添加、修改、删 除及 查询，应至 少包 括以 下内 容：区域监 控中 心 名 称；组织机 构代 码；区域监 控中 心 地 址；联系电 话；区域监 控中 心 联 系人；区域监 控中 心 联 系人 电话；操作日 志。8.3 电 梯监 控服 务 8.3.1 电梯 运行 状态 8.3.1.1 支持电 梯 的特种设备 注册 代码等唯一识别 码的远程 电梯运行状态数 据监控，能够以文字或图 表方式显 示监 控信 息。8.3.1.2 远 程电 梯运 行状 态 监控，应不 影响 电梯 传感 装置感 知故 障数 据上 报。8.3.1.3 当 电梯 状态 变化 时 或故障 发生 时，实时 传输 数据，数据 传输 的延 时 不 超过 5 秒。8.3.2 电梯 故障 接收并 存储 电梯 传感 装置、监控 子系 统传 输的 电梯 故障数 据。当电梯 出现 故障 时，支持 自动转 入电 梯实 时故 障监 控状态 并发 出警 告提 示，能够显 示故 障电 梯相 关信息，并支 持故 障电 梯基 础数据 的快 速查 询；支持 电梯 的 特种 设备 注册 代码 等唯一 识别 码的 电梯 历 史 故障记录。在 电梯 救援 结束 后，应当在 24 小时 内将 乘 客被困 故障 和救援 情 况向 区特种 设备 安全 监督 管理部门报 告。维保 单位 可对 电梯故 障的 历史 数据 进行 查询。8.3.3 呼叫 中心 语音服 务用 于电 梯轿 厢内 语音呼 叫接 入功 能，支持 语音双 向通 信。基本 功能 要求包 括：呼叫接 入功 能；拨号呼 叫功 能；呼叫置 忙功 能；系统呼 入忙 提示 等待 功能；呼叫接 听时，通 过电 梯传 感终端 呼叫 的应 自动 定位 故障电 梯，通过 手机 等非 传感终 端呼 叫的 应自 动弹出查 询页 面。8.3.4 视频 监控 视频监 控用 于调 取电 梯轿 厢内的 信息，观 察电 梯内 的人员 情况。基 本功 能要 求包括：支持调 用远 程电 梯轿 厢视 频监控 画面；电梯故 障时，调 用视 频监 控画面；技术参 数：视 频图 像分 辨 率 应不 低 于 352*288（CIF）、视频 帧率 应不 低于 12 FPS，视频 图像 编码 格式不低 于 H.264。8.4 决 策分 析 根据电 梯故 障记 录，对故 障原因 进行 分析，包 括但 不限于：可分析 电梯 各类 故障 频次；可根据 电梯 品牌 分析 各类 故障频 次；可根据 维保 单位 信息 分析 各类故 障频 次；可根据 区域 分析 电梯 故障 频次；DB42/T 1217-2016 9 可根据 故障 类型 分析 电梯 故障原 因。9 系统 数据交互 支持电 梯 信 息采 集 装 置、客户端 的注 册、登录、连 接、数 据传 输等 数据 接入，交互 的数 据应 符合 传输网络 通信 协议 的要 求。具体通 讯协 议的 要求 见附 录 C、附 录 D。10 系统 性能要求 10.1 系统 承载 能力 电梯安 全运 行监 测系 统能 承载的 电梯 数量 应不 小 于 100 万 台。10.2 并发 用户 数 接入电 梯安 全运 行监 测系 统的 客 户端，允 许并 发用 户数应 不少 于 5000 台。10.3 软件 响应 时间 软件响 应时 间应 不大 于 1s，响应 时间 不包 含网 络传 输时间。11 系统 安全性要求 11.1 运行 安全 11.1.1 防 病毒 软件系 统应 安装 病毒 防杀 产品，做好 病毒 防御。11.1.2 备 份与 故障 恢复 故障数 据永 久保 存，运行 数据 保 存至 少一 年，应对 数据进 行定 期备 份，备份 周期不超过 1 个 月。进行冗 余设 置实 现双 机热 备或者 冷备，对 重要 的数 据应做 异地 备份。11.2 信息 安全 11.2.1 身 份认 证 应对接 入 设 备宜 采用 特种 设备 注 册代 码进 行唯 一标 识，系 统的 设备 的用 户进 行身份 认证。宜 采用 基于 PKI/CA 体 系的 数字 证 书认证 方式 结合 口令 密码 技 术做 双因 子认 证。11.2.2 访 问控 制 在身份 鉴别 的基 础上，系 统宜采 用 合 适的 访问 控制 模型对 用户 进行 访问 控制（例如 基于 访问 人员 控制或者 基于 属性 证书 的访 问控制）。11.2.3 数 据保 密 应对需 要保 密的 数据 在存 储过程 中进 行加 密。11.3 通信 和网 络安 全 11.3.1 基 于公 共网 络传 输 的安全 当联网 系统 的传 输网 络依 托公共 数字 网络 时，宜建立 VPN 专 用通 道保 证图 像 传输的 安全 性。11.3.2 基 于无 线网 传输 的 安全 移动 客 户端 接入 服务 平台 时，应 对无 线信 道 上 传输 的信息 采取 加密 保护（或 其他）措施。DB42/T 1217-2016 10 附 录 A 检验项目要求 表 A1 检验项目要求 序号 检 验 项 目 要 求 型式检 验 出厂检 验 1 采集装 置 功 能实 验 满足标 准 4.2 的 要求 2 绝缘电 阻试 验 满足标 准 5.4.1 的要 求 3 抗电强 度试 验 满足标 准 5.4.2 的要 求 4 电磁兼 容性 试验 满足标 准 5.4.3 的要 求/5 稳定性 试验 满足标 准 5.4.4 的要 求/注：需检 验项 目；/：无需检 验项 目。附 录 B 表 B1 电梯故障代码 代码 故障 说明 4001 紧急按 钮 被困人 员呼 救信 号 4002 安全回 路 任何安 全开 关断 开（例如：急停、极 限等）4003 冲顶 电梯正 常运 行时 上极 限开 关动作 4004 蹲底 电梯正 常运 行时 下极 限开 关动作 4005 开门走 梯 门未关 电梯 运行 4006 运行超 时 一次运 行时 间超 过规 范和 设计规 定的 时间 4007 反复开 关门 关门的 频率 超限 4008 长时间 开门 轿厢门 在规 定的 时间 内不 关门 4009 非平层 区域 停梯 轿厢未 在平 层区 域停 止 4010 速度异 常 运行速 度偏 离设 计速 度 4011 平稳度 异常 运行时 电梯 速度 变化 程度 超出 规 定范 围 DB42/T 1217-2016 11 附 录 C（规范性附录）数据包格式 表C1 电梯信息采集 装置注 册请求包 通信字 节 字段 长度(Byte)备注 Byte 0 1 包头 2 用 2 个 字节 来表 示协 议头，0 xEF 0 xAE 是 信息 帧开 头的关 键 字 Byte 2 3 流水号 2 从零开 始递 增的 流水 号，逐条计 数到 0 xFFFF 后归为 0，上 传下发数 据包 分别 计数 Byte 4 状态消 息码 1 表示本 包数 据的 功能，16 进制，为 0 xA0 Byte 5 18 终端身 份识 别码 14 终端身 份识 别码 由平 台产 生 Byte 19 20 包尾 2 用 2 个 字节 来表 示协 议尾，0 xEC 0 xAD 是 信息帧 的 关键字 表C2 电梯信息采集 装置注 册响应包 通信字 节 字段 长度(Byte)备注 Byte 0 1 包头 2 用 2 个 字节 来表 示协 议头，0 xEF 0 xAE 是 信息 帧开 头的关 键 字 Byte 2 3 流水号 2 从零开 始递 增的 流水 号，逐条计 数 到 0 xFFFF 后归为 0，上 传下发数 据包 分别 计数 Byte 4 状态消 息码 1 表示本 包数 据的 功能，16 进制，为 0 xB0 Byte 5 18 终端身 份识 别码 14 终端身 份识 别码 由平 台产 生 Byte 1920 是否成 功 2 00：失败，01：成功 Byte 21 22 包尾 2 用 2 个 字节 来表 示协 议尾，0 xEC 0 xAD 是 信息帧 的 关键字 表C3 电梯信息采集 装置登 录 请求包 通信字 节 字段 长度(Byte)备注 Byte 0 1 包头 2 用 2 个 字节 来表 示协 议头，0 xEF 0 xAE 是 信息 帧开 头的关 键字 Byte 2 3 流水号 2 从零开 始递 增的 流水 号，逐条计 数 到 0 xFFFF 后归为 0，上传 下发数据 包分 别计 数 Byte 4 状态消 息码 1 表示本 包数 据的 功能，16 进制，为 0 xA1 Byte 5 18 终端身 份识 别码 14 终端身 份识 别码 由平 台产 生 Byte 19 20 包尾 2 用 2 个 字节 来表 示协 议尾，0 xEC 0 xAD 是 信息帧 的 关键字 DB42/T 1217-2016 12 表C4 电梯信息采集 装置登 录 响应包 通信字 节 字段 长度(Byte)备注 Byte 0 1 包头 2 用 2 个 字节 来表 示协 议头，0 xEF 0 xAE 是信 息帧 开头 的关 键 字 Byte 2 3 流水号 2 从零开 始递 增的 流水 号，逐条计 数到 0 xFFFF 后归 为 0，上传下发数 据包 分别 计数 Byte 4 状态消 息码 1 表示本 包数 据的 功能，16 进制，为 0 xB1 Byte 5 18 终端身 份识 别码 14 终端身 份识 别码 由平 台产 生 Byte 1920 是否成 功 2 00：失败，01：成功 Byte 21 22 包尾 2 用 2 个 字节 来表 示协 议尾，0 xEC 0 xAD 是 信息帧 的 关键字 表C5 电梯信息采集 装置心 跳请求包 通信字 节 字段 长度(Byte)备注 Byte 0 1 包头 2 用 2 个 字节 来表 示协 议头，0 xEF 0 xAE 是 信息 帧开 头的关 键字 Byte 2 3 流水号 2 从零开 始递 增的 流水 号,逐 条计数 到 0 xFFFF 后归为 0，上 传下发数据 包分 别计 数 Byte 4 状态消 息码 1 表示本 包数 据的 功能，16 进制，为 0 xA2 Byte 5 18 终端身 份识 别码 14 终端身 份识 别码 由平 台产 生 Byte 19 20 包尾 2 用 2 个 字节 来表 示协 议尾，0 xEC 0 xAD 是 信息帧 的 关键字 表C6 电梯信息采集 装置心 跳响应包 通信字 节 字段 长度(Byte)备注 Byte 0 1 包头 2 用 2 个 字节 来表 示协 议头，0 xEF 0 xAE 是 信息 帧开 头的关 键 字 Byte 2 3 流水号 2 从零开 始递 增的 流水 号，逐条计 数 到 0 xFFFF 后归 为 0，上传下发数 据包 分别 计数 Byte 4 状态消 息码 1 表示本 包数 据 的 功能，16 进制，为 0 xB2 Byte 5 18 终端身 份识 别码 14 终端身 份识 别码 由平 台产 生 Byte 1920 是否成 功 2 00：失败，01：成功 Byte 21 22 包尾 2 用 2 个 字节 来表 示协 议尾，0 xEC 0 xAD 是 信息帧 的 关键字 DB42/T 1217-2016 13 表 C7 电梯信息采集装置运 行状态数据请求包 通信字 节 字段 长度(Byte)备注 Byte 0 1 包头 2 用 2 个 字节 来表 示协 议头，0 xEF 0 xAE 是 信息 帧开 头的关 键字 Byte 2 3 流水号 2 从零开 始递 增的 流水 号，逐条计 数 到 0 xFFFF 后归为 0，上传 下发数据 包分 别计 数 Byte 4 状态消 息码 1 表示本 包数 据的 功能，16 进制，为 0 xA3 Byte 5 18 终端身 份识 别码 14 终端身 份识 别码 由平 台产 生 Byte 1921 楼层 3 楼层正 负，5F：负，2B：正，层 数 ASCII 码，如：5F3031 为-1层 Byte 22 安全回 路 1 00：断 开，01：正常 Byte 23 运行状 态 1 00：检 修，01：正常 Byte 24 门状态 1 00：打 开，01：关闭 Byte 25 电梯上 行 1 00：停 止，01：上行 Byte 26 电梯下 行 1 00：停 止，01：下行 Byte 27 平层状 态 1 00：未 平，01：平层 Byte 28 上极限 1 00：正 常，01：动作 Byte 29 下极限 1 00：正 常，01：动作 Byte 30 报警按 钮 1 00：正 常，01：动作 Byte 31 保留 1 1 Byte 32 保留 2 1 Byte 3334 包尾 2 用 2 个 字节 来表 示协 议尾，0 xEC 0 xAD 是 信息帧 的 关键字 表 C8 电梯信息采集装置运 行状态 数据响应包 通信字 节 字段 长度(Byte)备注 Byte 0 1 包头 2 用 2 个 字节 来表 示协 议头，0 xEF 0 xAE 是 信息 帧开 头的关 键字 Byte 2 3 流水号 2 从零开 始递 增的 流水 号，逐条计 数 到 0 xFFFF 后归为 0，上传 下发数据 包分 别计 数 Byte 4 状态消 息码 1 表示本 包数 据的 功能，16 进制，为 0 xB3 Byte 5 18 终端身 份识 别码 14 终端身 份识 别码 由平 台产 生 Byte 1920 是否成 功 2 00：失败，01：成功 Byte 21 22 包尾 2 用 2 个 字节 来表 示协 议尾，0 xEC 0 xAD 是 信息帧 的 关键字 DB42/T 1217-2016 14 表C9 电梯信息采集装置故 障数据请求包 通信字 节 字段 长度(Byte)备注 Byte 0 1 包头 2 用 2 个 字节 来表 示协 议头，0 xEF 0 xAE 是 信息 帧开 头的关 键字 Byte 2 3 流水号 2 从零开 始递 增的 流水 号，逐条计 数 到 0 xFFFF 后归为 0，上传 下发数据 包分 别计 数 Byte 4 状态消 息码 1 表示本 包数 据的 功能，16 进制，为 0 xA4 Byte 5 18 终端身 份识 别码 14 终端身 份识 别码 由平 台产 生 Byte 1921 楼层 3 楼层正 负，5F：负，2B：正，层 数 ASCII 码，如：5F3031 为-1层 Byte 22 紧急按 钮 1 00：无 故障，01：困 人 Byte 23 安全回 路故 障 1 00：无 故障，01：安 全回 路断开 Byte 24 冲顶故 障 1 00：无 故障，01：冲 顶 Byte 25 蹲底故 障 1 00：无 故障，01：蹲 底 Byte 26 开门走 梯故 障 1 00：无 故障，01：开 门走 梯故障 Byte 27 运行超 时故 障 1 00：无 故障，01：运 行超 时故障 Byte 28 反复开 关门 故障 1 00：无 故障，01：反 复开 关门故 障 Byte 29 长时间 开门 故障 1 00：无 故障，01：长 时间 开门故 障 Byte 30 非平层 停梯 故障 1 00：无 故障，01：非 平层 停梯故 障 Byte 31 速度 1 速度值，16 进制 Byte 32 平稳度 1 平稳度 值，16 进制 Byte 33 保留 Byte 34 保留 Byte 3548 故障时 间 14 ASCII 码，如 3230313230373236313133353030 的时 间是 2012-07-26 11:35:00 Byte 4849 包尾 2 用 2 个 字节 来表 示协 议尾，0 xEC 0 xAD 是 信息帧 的 关键字 DB42/T 1217-2016 15 表 C10 电梯信息采集装置 故障数据响应包 通信字 节 字段 长度(Byte)备注 Byte 0 1 包头 2 用 2 个 字节 来表 示协 议头，0 xEF 0 xAE 是 信息 帧开 头的关 键 字 Byte 2 3 流水号 2 从零开 始递 增的 流水 号，逐条计 数到 0 xFFFF 后归为 0，上 传下发数 据包 分别 计数 Byte 4 状态消 息码 1 表示本 包数 据的 功能，16 进制，为 0 xB4 Byte 5 18 终端身 份识 别码 14 终端身 份识 别码 由平 台产 生 Byte 1920 是否成 功 2 00：失败，01：成功 Byte 21 22 包尾 2 用 2 个 字节 来表 示协 议尾，0 xEC 0 xAD 是 信息帧 的 关键字 DB42/T 1217-2016 16 附 录 D（规范性附录）电梯安全运行监测系 统接 口格式说明 表D1 电梯信息采集装置注 册信息接口 消息格 式 电 梯信 息 采 集装置 识别 编号 电梯信 息采 集装 置 注册时 间 名称 说明 数据类 型 长度（字节）elevno _num 电梯信 息 采 集装 置 识 别编 号 String 14 time 电梯信 息采 集装 置 注 册时 间 Data 8 表D2 电梯信息采集装置 登 录信息接口 消息格 式 电 梯信 息采集 装置 编号 电 梯信 息采集 装置名称 登 录密码 登录时间 名称 说明 数据类 型 长度（字节）number 电梯信 息采集 装置 编号 String 14 name 电梯信 息采集 装置 名称 String 20 password 登录密码 String 16 time 登录时间 Data 8 DB42/T 1217-2016 17 表 D3 电梯运行故障数据信 息接口 消息格 式 电梯 信息 采集装置 识别 编号 故 障流 水号 紧 急按 钮 安全 回路状 态 冲顶 故障 蹲 底故 障 开 门走 梯故 障 运行超 时故 障 反复 开关 门 故障 长 时间 开门 故 障 非平 层停 梯故 障 速 度异 常 平 稳度 异常 故障 时楼 层 名称 说明 数据类 型 长度（字节）elevno _num 电梯信 息采集 装置 识别 编号 String 14 fault_no 故障流 水号 String 20 fault_button 紧急按 钮 String 1 safety_loop 安全回 路故 障 String 1 fault_top 冲顶故 障 String 1 fault_down 蹲底故 障 String 1 fault_door 开门走 梯故 障 String 1 fault_timeout 运行超 时故 障 String 1 fault_repeat 反复开 关门 故障 String 1 DB42/T 1217-2016 18 fault_long 长时间 开门 故障 String 1 fault_stop 非平层 停梯 故障 String 1 fault_speed 速度异 常 String 1 fault_smoothness 平稳度 异常 String 1 floor 故障时 楼层 String 1 NULL 保留 String 1 NULL 保留 String 1 DB42/T 1217-2016 19 表 D4 电梯运行状态接口格 式说明 消息格 式 电梯 信息 采 集装置 识别 编号 安全 回路状 态 运 行状 态 开 关门 状态 上下 行状 态 平层 状态 上极限 状态 下极限 状态 速度 平 稳度 名称 说明 数据类 型 长度（字节）elevno _num 电梯信息 采 集装 置识别 编号 String 14 safety_loop 安全回 路状 态 String 2 Run 运行状 态 String 2 Door 开关门 状态 String 2 direction 上下行 状态 String 2 Floor 平层状 态 String 3 up_limit 上极限 状态 String 2 down_limit 下极限 状态 String 2 speed 速度 String 2 smoothness 平稳度 String 2 NULL 保留 String 2 DB42/T 1217-2016 20 表 D5 电梯信息采集装置在 线状态信息接口 消息格 式 电 梯信 息 采 集装置 识别 编号 在 线与 否的 状态 值 名称 说明 数据类 型 长度（字节）elevno _num 电梯信 息 采 集装 置 识 别编 号 String 14 status 是否在 线状 态（0 不 在线、1 在 线）String 1
