地下工程建设中城镇排水设施保护技术规程DB11／T 1276-2015.pdf

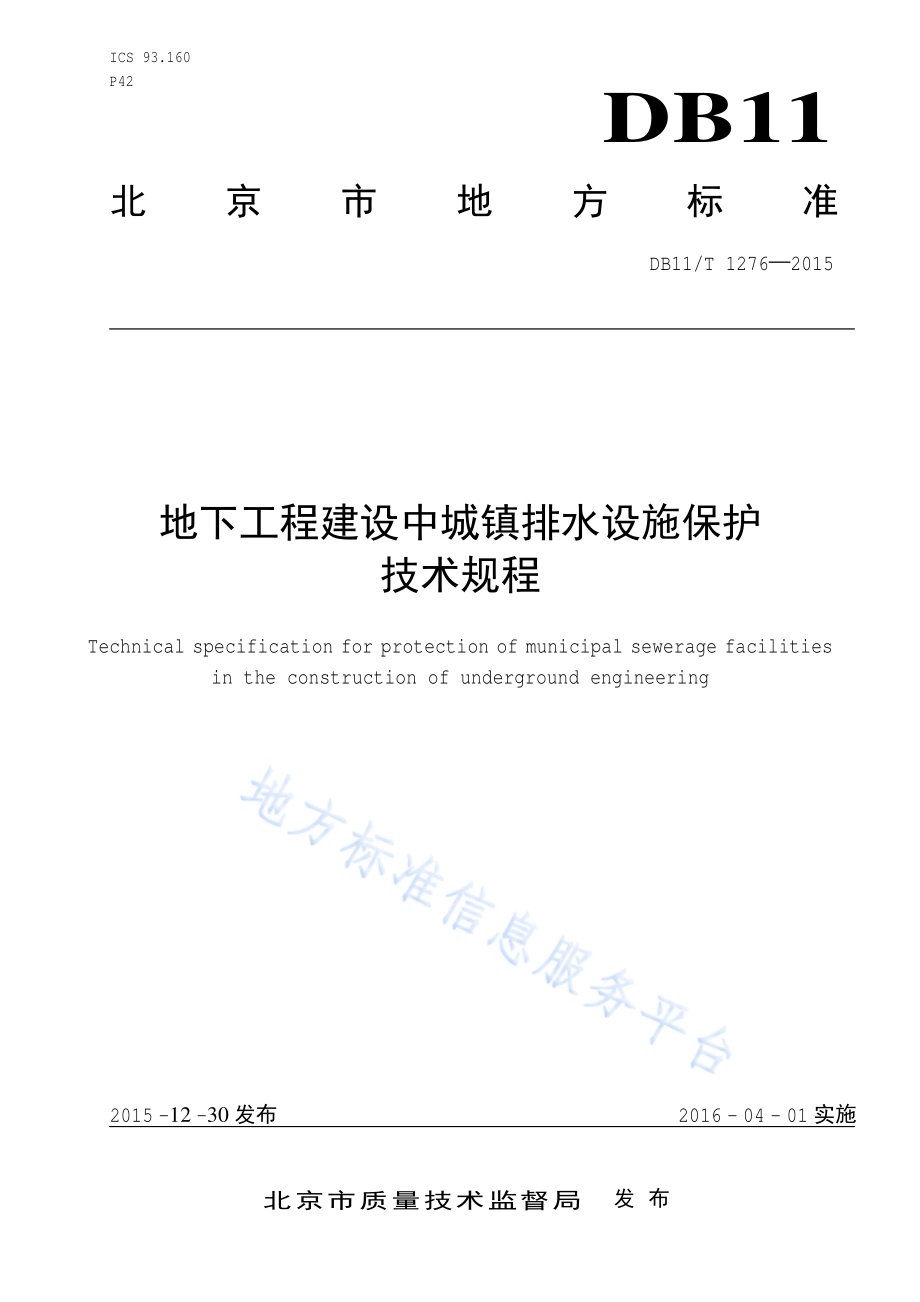

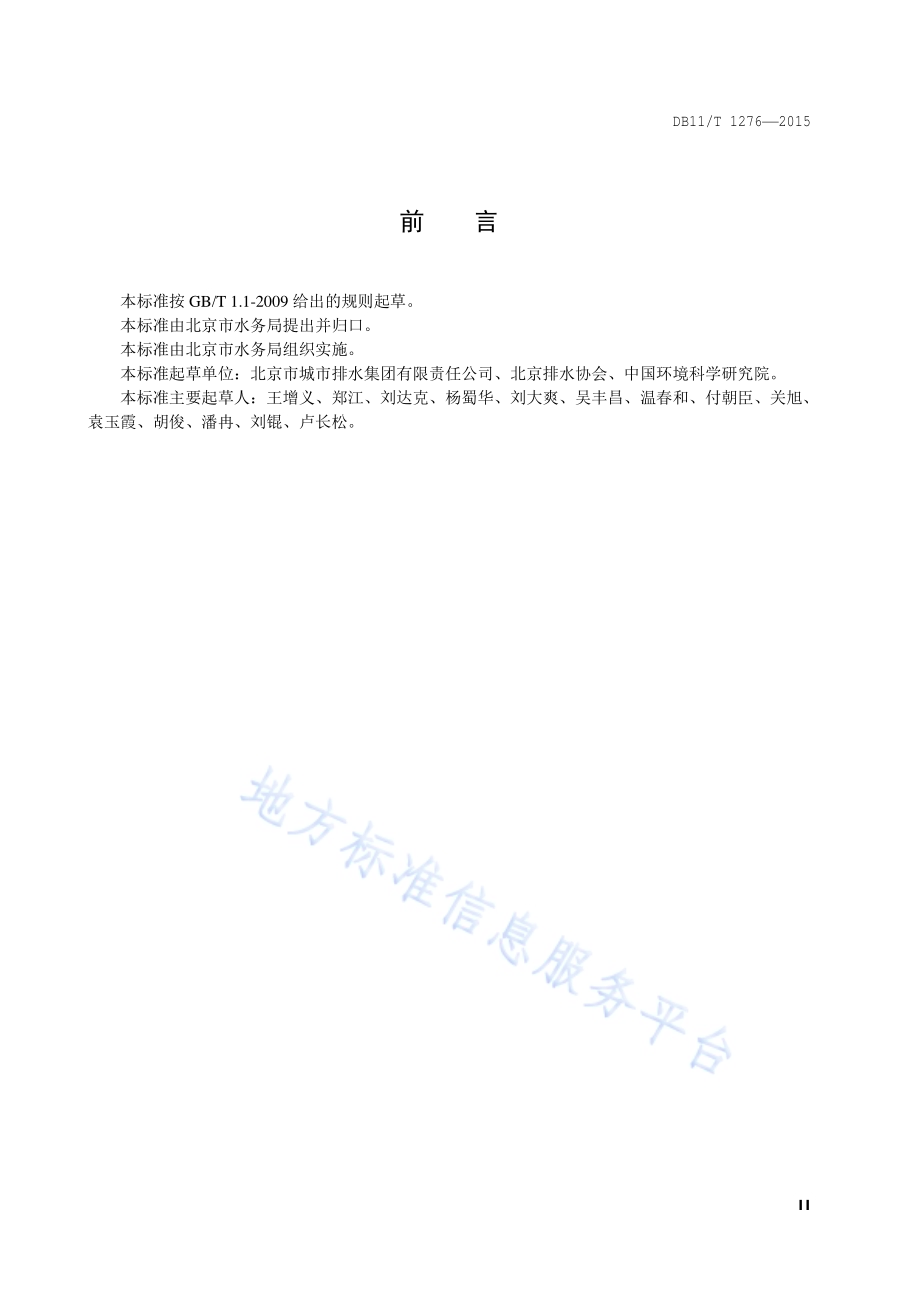

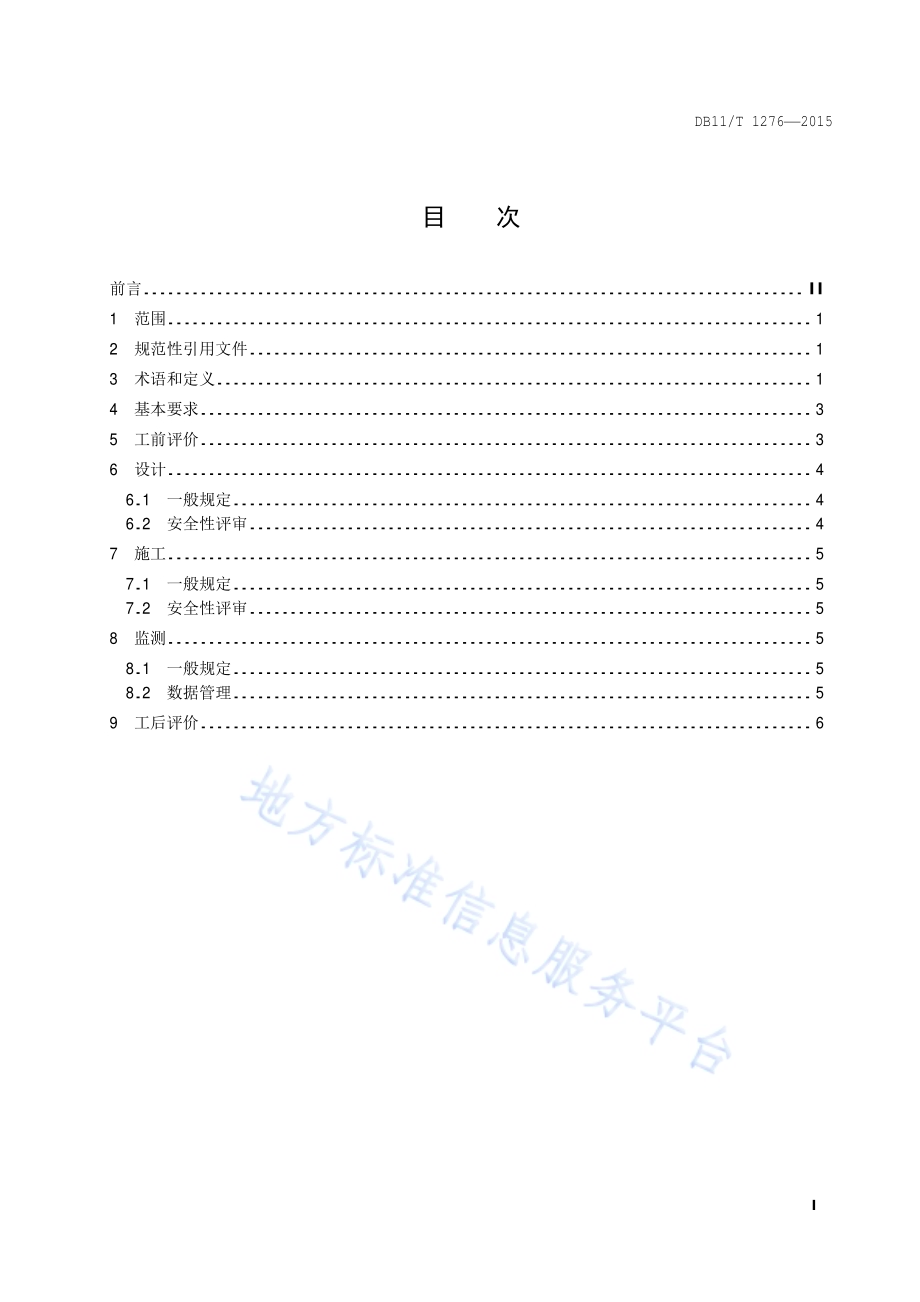

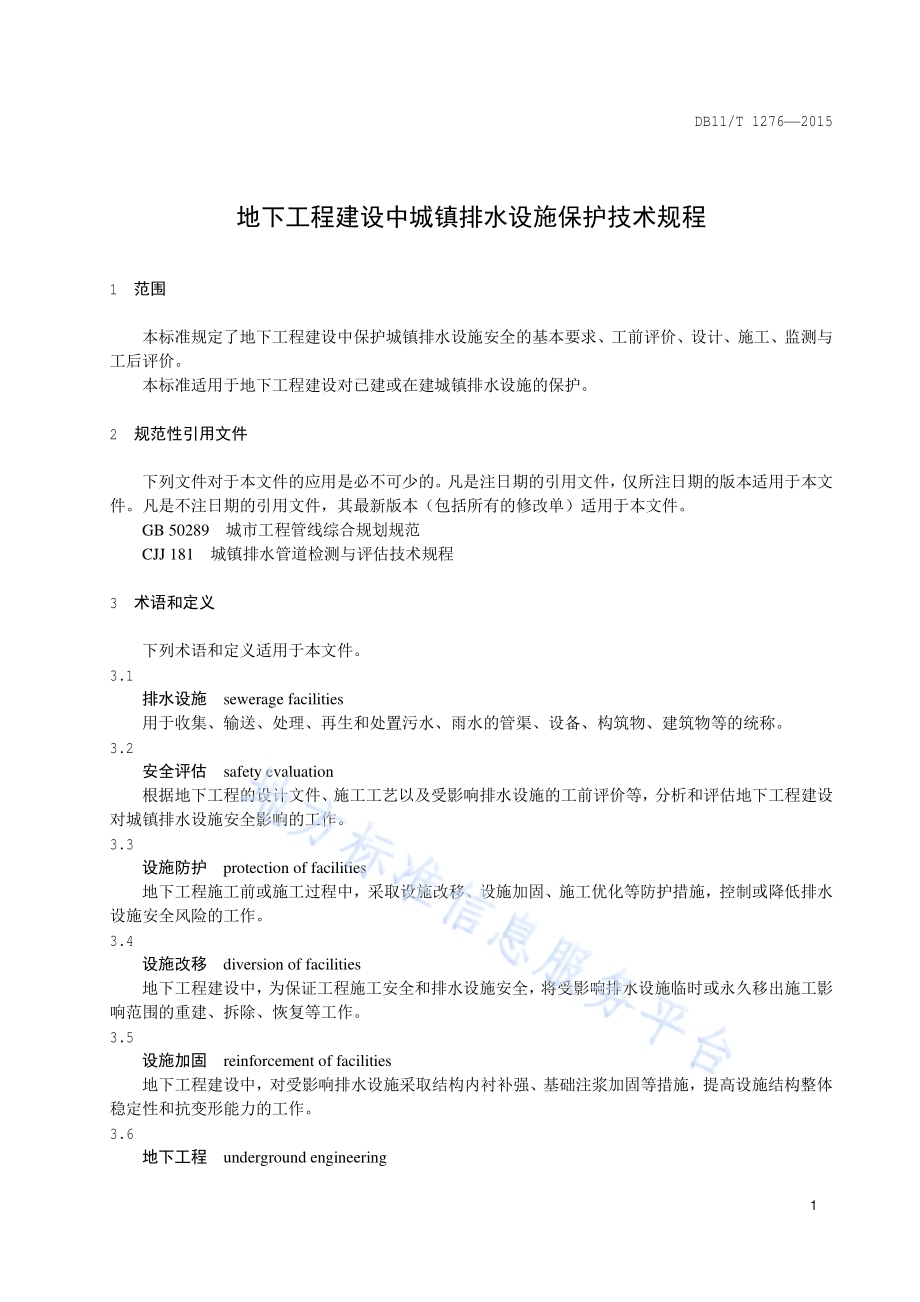

ICS 93.160 P42 DB11 北京市地方标准 DB11/T 1276 2015 地下工程建设中城镇排水设施保护 技术规程 Technical specification for protection of municipal sewerage facilities in the construction of underground engineering 2015-12-30发布 2016-04-01实施 北京市质量技术监督局 发布 DB11/T 1276 2015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本要求.3 5 工前评价.3 6 设计.4 6.1 一般规定.4 6.2 安全性评审.4 7 施工.5 7.1 一般规定.5 7.2 安全性评审.5 8 监测.5 8.1 一般规定.5 8.2 数据管理.5 9 工后评价.6 DB11/T 1276 2015 II 前 言 本标准按 GB/T 1.1-2009给出的规则起草。本标准由北京市水务局提出并归口。本标准由北京市水务局组织实施。本标准起草单位：北京市城市排水集团有限责任公司、北京排水协会、中国环境科学研究院。本标准主要起草人：王增义、郑江、刘达克、杨 蜀华、刘 大爽、吴丰昌、温春 和、付朝臣、关旭、袁玉霞、胡俊、潘冉、刘 锟、卢长松。DB11/T 1276 2015 1 地下工程建设中城镇排水设施保护技术规程 1 范围 本标准规定 了地下 工 程建 设中 保护 城 镇 排水设施安全的基本要求、工前评价、设计、施工、监测 与 工后评价。本标准 适 用 于地下 工 程建 设 对已建或在建 城 镇 排水设施的 保护。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所 有的 修改 单）适 用 于 本文件。GB 50289 城市工 程 管 线综合 规 划 规范 CJJ 181 城 镇 排水管 道检 测 与 评 估技 术规 程 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 排水设施 sewerage facilities 用 于收 集、输送、处 理、再生 和 处置污 水、雨 水的管 渠、设 备、构筑物、建筑物等 的 统称。3.2 安全评估 safety evaluation 根 据 地下 工 程 的设计文件、施工工 艺以及受影响 排水设施的工前评价 等，分析 和评 估地下 工 程建 设 对 城 镇 排水设施安全 影响 的工 作。3.3 设施防护 protection of facilities 地下 工 程 施工前 或 施工 过 程 中，采取 设施 改 移、设施 加固、施工 优化 等 防 护 措 施，控制 或 降低 排水设施安全 风险 的工 作。3.4 设施改移 diversion of facilities 地下 工 程建 设中，为 保 证 工 程 施工安全和排水设施安全，将 受影响 排水设施 临时 或 永久移 出施工 影 响 范围的 重 建、拆除、恢复 等 工 作。3.5 设施加固 reinforcement of facilities 地下 工 程建 设中，对受影响 排水设施 采取结 构 内衬补强、基 础 注 浆加固 等 措 施，提 高 设施 结 构 整体 稳 定性和 抗变形能力 的工 作。3.6 地下工程 underground engineering DB11/T 1276 2015 2 部分 或 全 部 位 于地 面 以下 的 建 设工 程。按 建 设 对 象分，有 地下构筑物 工 程、地下 管 线 工 程、地下 轨 道 交通 工 程、建筑物 基 础 工 程等。3.7 施工优化 construction optimization 地下 工 程建 设中，通过优化 施工 过 程、施工 参 数和 辅助措 施 等，尽 可 能减小 工 程 施工 对 周 围 岩土体和 周边 环境的 扰动 影响 的工 作。3.8 工前评价 preceding evaluation 地下 工 程 设计前 或 施工前，对受影响 排水设施的 结 构、功能 等 状况 所 进行 的 调查、检 测、评 估 工 作。3.9 变形监测 deformation monitoring 地下 工 程建 设中，对受影响 排水设施的 竖向、水 平、倾斜 等 变化 所 进行 的 量 测工 作。3.10 工后评价 post evaluation 地下 工 程 施工 结束 后，对受影响 排水设施的 结 构、功能 等 状况 所 进行 的 检 测、分析、评 估 工 作。DB11/T 1276 2015 3 4 基本要求 4.1 地下 工 程 的设计和施工 应保 证周边 城 镇 排水设施的 运行 安全。4.2 地下 工 程建 设中城 镇 排水设施 保护 的实施 程 序，应 按 图 1进行。图 1 地下工程建设中城镇排水设施保护实施程序框图 5 工前评价 5.1 地下 工 程 专项 设计前，建 设单位 应 委托 有 相 应 资质 的单位 对地下 工 程影响 范围 内 的排水设施 进行工前评价。5.2 工前评价 应 调查 受影响 排水设施的 详细资料，包括 位 置、走向、埋深、规 格、材 质、接 口、使 用年 限、维 修 记录、排水 介 质 和 运行 负荷 等。受影响 排水设施 宜 按 表 1的规定 划 分 类别。设计安全性 专 家 评审 通过 未 通过 工前评价 地下 工 程 专项 设计 方案 报 城 镇 排水主管 部 门 审 核 施工安全性 专 家 评审 通过 未 通过 地下 工 程 专项 施工 方案 报 城 镇 排水主管 部 门 审 核 是 是 否 否 是 是 否 地下 工 程 完 工 地下 工 程 施工 工后评价 启 动 预案 设施 变形 监测 发 生 监测 预警 否 设施 变形稳 定 工 程 完 工一 年 DB11/T 1276 2015 4 表 1 地下工程建设中受影响排水设施的分类 排水设施 类别 划 分 标准 类 特殊 结 构 管 渠（砖砌方沟、盖板河 等），大 型 排水 构筑物 类 刚 性 接 口管 渠，污 水 或合 流 管 渠 的 附属 构筑物（检 查 井、沉泥井、截流井 等）类 柔 性 接 口管 渠，雨 水管 渠 的 附属 构筑物（检 查 井、沉砂井 等）类 压 力 管 道（焊接、熔接、法兰连接 等）及其 附属 构筑物 5.3 工前评价 应检 测 受影响 排水设施 结 构及 功能 缺陷 的数 量、位 置、类型 和 程 度 等，初步 评 估 缺陷 对 排水设施安全的 影响。设施 状况 检 测评 估应 按 照 CJJ 181的 相 关 规定 执 行。5.4 工前评价 应根 据 受影响 排水设施的 结 构与 功能状况、原 设计 与 安全 运 营 的要求，提出排水设施 变 形 监测的 项 目 及其 控制 值。对于 使 用 年 限 小 于 40年且没 有 明显 结 构及 功能 缺陷 的排水设施，变形 监测 控制 值宜执 行 表 7的规定。表 2 排水设施变形监测控制值 排水设施 类别 监测 控制 值 位 移 累 计 值（mm）变化 速率（mm/d）差异沉 降（mm/m）类 5 0.5 1 类 10 1 2 类 15（D 1500）2 3 20（D 1500）类 25 3 5 注：D为 排水管 渠 断 面 尺寸（mm），圆 形 断 面 指 内 径，其 它断 面 指 内 宽 和 净 高 的 最大 值。6 设计 6.1 一般规定 6.1.1 地下 工 程与 排水设施的 最 小 净距 应 符 合 GB 50289的规定。6.1.2 地下 工 程在 上方宜垂直穿越 排水管 渠，偏转 角 度 不应 超 过 15。6.1.3 排水设施 改 移 不 得 降低 原 排水 能力。永久 改 移 应 征 求城 镇 规 划 主管 部 门 的 意见。6.2 安全性评审 6.2.1 地下 工 程 专项 设计 方案 应根 据排水设施工前评价 报 告 和 预 测 变形 程 度 等 因素 评 估 工 程 施工 可 能 对 排水设施安全 造成 的 风险。排水设施安全 风险 评 估应 明 确 设施 变形 监测的 技 术要求，并提出设施 防 护和 风险 应对 措 施。6.2.2 地下 工 程 专项 设计 方案 应 依 据排水设施安全 风险 评 估 报 告 和 地下 工 程 施工 条 件 等 进行 设施 保护 专项 设计。排水设施 保护 专项 设计 应包括 设施 防 护 设计、设施监测设计和 风险防 范 措 施 等 内 容，并提出设施 运行 配 合 条 件。6.2.3 地下 工 程 专项 设计 方案 应 经 专 家 评审 通过，并 报 城 镇 排水主管 部 门 审 核。DB11/T 1276 2015 5 7 施工 7.1 一般规定 7.1.1 地下 工 程 施工前 应 现场 核 实施工 影响 范围 内 排水设施的准 确 位 置。采 用 坑探 时，不 得 使 用 机械 作 业；进 入 排水设施 探 查，应 由排水设施 运 营 单位的 专 业 人 员 进行。7.1.2 地下 工 程 施工的 机械、机具、原材 料、土 方 以及 临时 或 永久 性 建（构）筑物等不 得占 压 排水 检查 井 和 雨 水口 等地 面 排水设施。7.1.3 地下 工 程 施工 向 城 镇 排水 系 统 排 放 污（废）水 应 取 得 城 镇 排水主管 部 门 的 临时 排水 许 可及 设施 维 护 运 营 单位的排水 接 入手续。7.1.4 排水设施 改 移 宜 避开汛 期 进行，新 设施 投入 使 用后 方 可 拆除 旧 设施。新 设施 应 按 现 行 标准 进行 施工和 验 收，废止 的 旧 设施 应 完 全 拆除。7.2 安全性评审 7.2.1 地下 工 程 专项 施工 方案 应 依 据评审 通过 的排水设施 保护 专项 设计 编 制 排水设施 保护 专项 实施 方案。排水设施 保护 专项 实施 方案 应包括 设施 防 护 实施 方案、设施监测实施 方案 以及应 急 预案。7.2.2 地下 工 程 专项 施工 方案 应 经 专 家 评审 通过，并 报 城 镇 排水设施主管 部 门 审 核。7.2.3 地下 工 程 施工 过 程 中，施工单位 应根 据 地下 工 程 施工监测和排水设施 变形 监测的 反馈 结 果 及其 变化 趋势，及 时优化调整 施工 方案，满足 设施 保护 专项 设计提出的监测 控制 值。8 监测 8.1 一般规定 8.1.1 地下 工 程 施工 影响 范围 内 的排水设施 应 进行变形 监测。8.1.2 排水设施 变形 监测 应 持续至 地下 工 程 完 工 且 设施 变形 达 到 稳 定，或地下 工 程 完 工一 年。设施 变形稳 定的标准 宜 为 最 后 100d的 平 均 变形 速率 不大于 0.01mm/d。8.1.3 排水设施 变形 监测 应根 据设施 保护 专项 设计 及 设施 运 营 管理要求，综合 专 家 评审 意见确 定监测 项 目。监测 项 目宜执 行 但 不 限 于 表 3的规定。表 3 排水设施变形监测项目 排水设施 类别 变形 监测 项 目 竖向 位 移 差异沉 降 裂缝 宽度 水 平 位 移 类 类 类 类 注：为 应 测 项 目；为 选 测 项 目。8.2 数据管理 8.2.1 排水设施 变形 监测 应在地下 工 程 施工前 取 3次 稳 定 观 测数据的 平 均 值 作为 初 始 值，并 及 时 反馈至 地下 工 程建 设单位和设施 维 护 运 营 单位。DB11/T 1276 2015 6 8.2.2 监测数据 应及 时 检 查整 理，结 合 施工 进 度 对 监测数据的 变化 趋势 进行分析，并 向 城 镇 排水设施 维 护 运 营 单位定 时 报 送。出 现 预警 情 况时，监测数据 应 实 时 报 送。8.2.3 监测 预警 的 分 级 和 响应 执 行 表 4的规定。当 达 到 监测 预警 条 件 时，应 立即 发 出 相 应 预警 并 启 动 预警 响应。表 4 监测预警分级和预警响应要求 预警 状 态 预警 条 件 预警 响应 黄色 预警 实测 累 计 值 或 变化 速率 达 到 其 监测 控制 值 的 60%，但 未 达 到 其 监测 控制 值 的 80%时。报 送 警 情快 报，提 高 监测 频 率，协 助分析 原 因。橙色 预警 实测 累 计 值 或 变化 速率 达 到 其 监测 控制 值 的 80%，但 未 达 到 其 监测 控制 值 的 100%时。报 送 警 情快 报，提 高 监测 频 率，启 动 会 商机 制，并 采取 必 要的施工 优化措 施。红色 预警 实测 累 计 值 或 变化 速率 达 到 其 监测 控制 值，或 变化 速率 出 现急剧 增 长 时；出 现 明显 的 裂缝、泄露 时。报 送 警 情快 报，提 高 监测 频 率，启 动 应 急 预案，立即停止 施工，并 采取 必 要的设施 加固措 施。9 工后评价 9.1 地下 工 程 完 工 且 受影响 排水设施 变形稳 定 之 后，或地下 工 程 完 工 已 达一 年，地下 工 程建 设单位 应 委托 有 相 应 资质 的单位 进行 工后评价。工后评价 应 按 照 CJJ 181的 相 关 规定 执 行。9.2 工后评价的 检 测 结 果 应与 工前评价的 检 测 结 果 进行 对 比 分析，定 量 描述 地下 工 程建 设 对 城 镇 排水设施安全的 影响程 度。9.3 工后评价 应 评 估受影响 排水设施后 期 运行 的安全性，并提出 继续 监测和 修 复 处 理 等建 议。_
