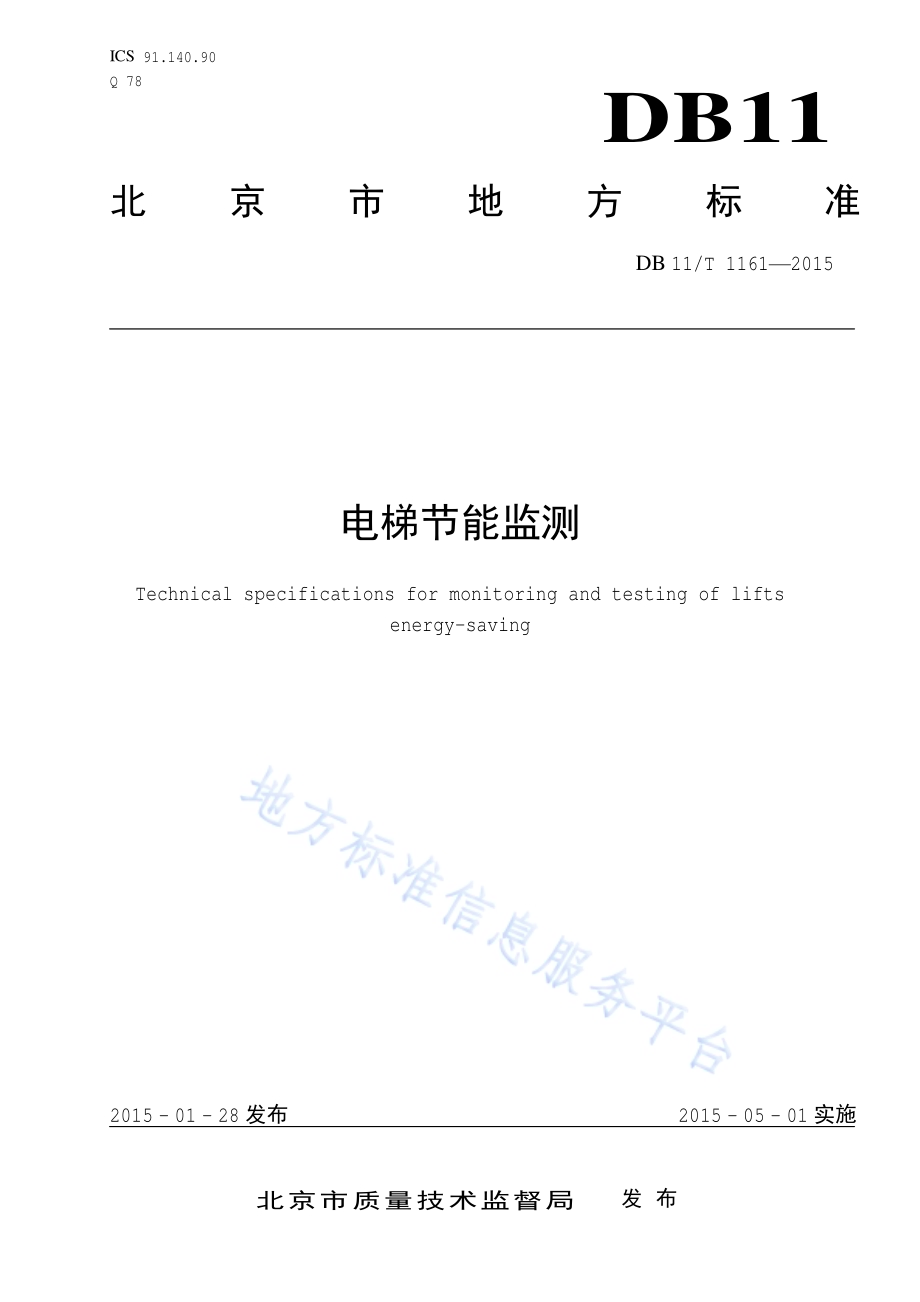

ICS 91.140.90 Q 78 DB11 北京市地方标准 DB 11/T 1161 2015 电梯节能监测 Technical specifications for monitoring and testing of lifts energy-saving 2015-01-28发布 2015-05-01实施 北京市质量技术监督局 发布 DB11/T 1161-2015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 监测项目.2 4.1 检查项目.2 4.2 测试项目.2 5 监测方法.2 5.1 监测条件.2 5.2 测试前准备.3 5.3 电梯运行能效监测.3 5.3.1 电梯运行能效监测测试点的设置.3 5.3.2 电梯运行能效监测工况.4 5.3.3 电梯运行能效评价指标的测试程序.4 5.4 电梯待机能耗监测.5 5.4.1 电梯待机能耗监测测试点的设置.5 5.4.2 电梯待机能耗监测工况.6 5.4.3 电梯待机能耗评价指标的测试程序.6 6 评价指标.7 7 监测结果评价.7 附录 A（规范性附录）电梯节能监测报告.8 DB11/T 1161-2015 II 前 言 本标准按照 GB/T1.1-2009给出的规则起草。本标准由北京市质量技术监督局提出并归口。本标准由北京市质量技术监督局组织实施。本标准起草单位：北京市特种设备检测中心、北京日立电梯公司、上 海三菱 电梯 有限 公司、奥 的 斯 电梯（中 国）有限 公司、通力 电梯 有限 公司、迅达（中 国）电梯 有限 公司、北京 劳动保障职业学院、北京 燕园图新 电梯 自动化 技术 有限 公司。本标准 主要 起草 人：赵伯锐、张弟华、邱志梅、王小轮、张绪鹏、安辉、刘连璋、杨 京 延、姚志勇、杨林、梅伟、李双宏、宋合志、朱洪波。DB11/T 1161-2015 1 电梯节能监测 1 范围 本标准规定 了 单 台 电梯节能监测的监测条件、监测项目、监测方法、评价指标和监测结果评价。本标准 适 用 于曳 引 式 电梯的节能监测，不适 用 于液压 电梯、自动扶 梯和 自动人 行 道、杂物 电梯。本标准规定的电梯节能监测 不包括下列 能量 消 耗：a)井道 照 明；b）轿厢 的 供热 和 制冷 设备；c)机 房 照 明；d）机 房 的 供热、通风 和 空调装 置；e)非 电梯 显示系统 和 安保 闭路 电 视摄像头等；f)非 电梯监 视系统（如：楼宇管理系统等）；g）电梯 群控分配对 能量 消 耗的 影响；h)电 源谐 波 对 能量 消 耗的 影响；i)电 源插座 上的 消 耗；j）电梯 停 电 应急救援 装 置。2 规范性引用文件 下列 文件 对 于 本文件的 应 用 是必 不 可少 的。凡是注 日 期 的引用文件，仅所注 日 期 的 版 本 适 用 于 本文件。凡是 不 注 日 期 的引用文件，其最 新 版 本（包括 所 有 的 修改 单）适 用 于 本文件。GB/T 7024 电梯、自动扶 梯、自动人 行 道 术语 GB 7588 电梯 制 造与 安装安 全 规范 GB/T 10058 电梯技术条件 3 术语和定义 GB/T 7024 和 GB 7588确 立的 以及 下列 术语和定义 适 用 于 本标准。3.1 电梯能效等级 lifts energy efficiency class 电梯能 源利 用效 率高低 的 分级，从高到低分成 1、2、3、4、5 五个等级。3.2 待机能耗 standby energy consumption 电梯 处 于 候 梯工况（电梯电 源开启，轿厢 停靠在 下 端站，电梯 处 于 无外呼、内选 指 令状态）的电能消 耗。3.3 DB11/T 1161-2015 2 运行能耗 travel energy consumption 电梯 在 轿厢 运行 过 程中，电梯 消 耗的电能（含开关层、轿 门所 消 耗的电能）。3.4 测试点 test points 在 电梯节能监测测试中，电能测量 仪表或专 用测试 仪器接入 电梯电 路 的位置。3.5 休眠状态 dormant condition 电梯 在 轿厢 停靠在层站一段时间后，自动 关闭 轿厢 照 明 和 通风 设备的 状态。3.6 回馈装置 feedback device 将 电梯 处 于 能量 再生 状态时 产生 的 直流 电 变换 成 符 合 电 网 质量 要 求 的 交流 电 后 回馈 到 电 网 的 装 置。3.7 在用电梯 existing lifts 已投 入 使 用的电梯。4 监测项目 4.1 检查项目 检查项目 如 下：定 期 检 验 报告 书（对 于 在 用电梯）或 监督检 验 报告 书（对 于新安装 电梯 或改造 电梯）；电梯 安 全 记 录、维 保 记 录和技术 资料；电梯 平衡 系 数 表。4.2 测试项目 测试项目 如 下：测试点电能（kW h）；轿厢 内 的 有 效 载荷（t）；轿厢 运 送 有 效 载荷 的 垂直 运行 距离（km）；电梯能效评价指标（d）；待机能耗（e）。5 监测方法 5.1 监测条件 5.1.1 节能监测 应在 使 用 现场进 行。5.1.2 电梯的 安装 及 安 全 性能 应 符 合 GB 7588的 要 求。DB11/T 1161-2015 3 5.1.3 电梯 平衡 系 数 应在 0.4 0.5范围 内。5.1.4 电 源 电 压波动不 大 于 2%。5.1.5 电梯的技术条件 应 符 合 GB/T 10058的 要 求。5.1.6 节能监测 仪器、量 具 应 包括 电能测试 仪（或专 用电梯能效测试 仪）、万 用 表、钳型 电 流 表、温 湿度计、测 距 仪、标准 砝码 及 常 用电工工 具 等，并 应在 检定 或 校 准 合 格 有 效 期内。部 分 测试 仪器、量 具精度 要 求见 表 1。表 1 测试仪器、量具精度要求 序 号 仪器 设备 名称 精度 1 电能测试 仪（或专 用电梯能效测试 仪）记 录设备 应 能检测 到 0.01 s变 化 的 信号，对 电 压、电 流为 5%，能耗测量 为 5%。2 万 用 表 5%3 钳型 电 流 表 5%4 温湿度计 湿度 5%，温度 5 5 测 距 仪 0.01 m 6 标准 砝码 1%5.2 测试前准备 5.2.1 测试前电梯 应在 空 载 的 情 况 下 进 行 不 少 于 10次 全 程运行。5.2.2 应 采取措 施 保 证 测试 过 程中 被 测电梯 独 立 操作、不 受干扰。5.2.3 应对 平衡 系 数、提 升 高 度 和电 压波动 进 行 确 认，必 要 时 进 行检测。5.3 电梯运行能效监测 5.3.1 电梯运行能效监测测试点的设置 电梯运行能效测试 应 包括 控 制 系统、驱 动装 置、回馈 装 置（如 有）等 装 置能耗，但 不包括 机 房、滑轮 间、井道、轿厢 照 明、轿厢通风、轿厢 报 警 装 置 等 电 路 的能耗。测试点 应 设置 在 主 开关 出 线 端，具体如 图 1所示：DB11/T 1161-2015 4 主 开关 建筑电 源控 制 柜 曳 引机 轿厢 照 明 等其 他 用电 装 置 建筑 中 其 他 用电 装 置 L2L3L1N测试点 图 1 电梯节能监测测试点的设置 5.3.2 电梯运行能效监测工况 应 设定 为 电梯 空 载 全 程上 下 运行，在端站 的 停靠时间 设定 为 6s 10s（不 含开关门时间）。5.3.3 电梯运行能效评价指标的测试程序 5.3.3.1 应 采 用 空 载 法 进 行测试，测试 时 空 载 轿厢 置 于下 端站 平 层 位置，门处 于 开启状态，启 动 电能 测试 仪（或 电梯能效测试 仪）开 始记 录的 同 时，启 动 电梯 从 下 端站 向 上 端站 上行，中 间 不 停站到 上 端站，自动 开、关门后 下 行，中 间 不 停站到 下 端站 平 层 并 完 全开门后停 止 测试 记 录。5.3.3.2 按照 5.3.3.1的 要 求进 行 3次 检测，空 载 测试 时 轿厢 的 有 效 载荷 按 100%额 定 载荷计算，根据 式（1）计算 出 各次 测试的能 源 效 率 评价指标（id），取 三 次 的 平 均值 d。ziciiWE=d.(1)式 中：id 电梯 在 规定的 第 i次 工 作 周 期内 的电梯能效评价指标；ciE 电梯 在 规定的 第 i次 工 作 周 期内，从 电 网 输 入 的电能(测试 值)，单位 为 千瓦 时（kW h）；DB11/T 1161-2015 5 ziW 电梯 在 规定的 第 i次 工 作 周 期内，轿厢 完 成 运 送载荷 的运 输 量，即每 次 运 送 的 载荷 与 被 移动 的 垂直距离 乘积之 和，单位 为 吨千米（t km）。其 中ziW 按 式（2）计算：i i ziS Q W=.(2)式 中：iQ 第 i次 轿厢 内 的 有 效 载荷，单位 为 吨（t）；iS 第 i次 轿厢 运 送 有 效 载荷 的 垂直 运行 距离，单位 为 千米（km）。能 源 效 率 评价指标（d）按 式（3）计算：2 1m m d d=.(3)式 中：d 电梯能效评价指标；d 空 载 法测 得 的 平 均 电梯能效评价指标；1m换算 系 数（1m 2.17）；2m 平衡 系 数 修 正 系 数。注：2m 0.45/k，k为 该 台 电梯实 际 平衡 系 数。5.4 电梯待机能耗监测 5.4.1 电梯待机能耗监测测试点的设置 电梯待机能耗监测 应 包括 控 制 系统、驱 动装 置、回馈 装 置（如 有）、轿厢 照 明、轿厢通风、轿厢 报警 装 置 等 装 置能耗，但 不包括 机 房、滑 轮 间、井道 等 的照 明、采 暖、通风 和 空 气 调 节设备的能耗。测试点 应 设置 在 电梯 主 开关 和 轿厢 照 明 等 用电 装 置 进线 端 前，具体 如 图 2所示：DB11/T 1161-2015 6 图 2 电梯待机能效测试点的设置 5.4.2 电梯待机能耗监测工况 应 设定 为 空 载 轿厢 置 于下 端站 平 层 位置，无外呼、内选 指 令，轿厢 照 明 和 轿厢通风装 置、轿厢 报 警系统在开启状态。5.4.3 电梯待机能耗评价指标的测试程序 5.4.3.1 关闭 井道 照 明 及 轿厢空调装 置（如 有），应 包 含 轿厢 报 警、轿厢 照 明、轿厢通风（如 有）装 置。空 载 轿厢 置 于下 端站 平 层 位置，处 于 等 待 状态，使 电梯 在 5min 内处 于 无外呼、内选 指 令状态，轿厢保 持 在 下 端站 平 层 位置。启 动 检测 仪器，开 始记 录 相 关 数据，同 时开 始计 时，达 到 5min时，停 止 测 试 记 录，记 录 5min的待机能耗 ce。5.4.3.2 对 于不 具 备 自动 进 入 休眠 状态 的电梯，待机能耗e按 式（4）计算：ce e 12=.(4)式 中：ce 按照 5.4.3.1所 测试的待机能耗，单位 为 千瓦 时（kW h）。5.4.3.3 对 于自动 进 入 休眠 状态 的电梯，待机能耗 e按 式（5）计算：DB11/T 1161-2015 7 11 11300)3600)(ttc-+=e ee e.(5)式 中：1e 按照 5.4.3.1进 行测试，从 测试 开 始 到 休眠功 能 启 动 时 的待机能耗，单位 为 千瓦 时（kW h）ce 按照 5.4.3.1进 行测试，5min的待机能耗，单位 为 千瓦 时（kW h）；1t 从 测试 开 始 到 休眠功 能 启 动 时 的 时间，单位 为 秒（s）。6 评价指标 6.1 电梯能效评价指标（d）、待机能耗（e）均 取 小 数 点 后 两 位 有 效 数 字。6.2 按 第 5章 测试方法 获得 电梯能效评价指标（d）后，对 照 表 2，评定 该 电梯的能效 等级。表 2 电梯能效等级 d值 d 0.50 0.50 d 1.50 1.50 d 2.50 2.50 d 3.50 d 3.50 能效 等级 1 2 3 4 5 6.3 对 新安装、改 变驱 动 方 式 或控 制 系统 的 改造 电梯，电梯能效 等级 不 宜 低 于 3 级。6.4 对在 用电梯，电梯能效 等级 不 宜 低 于 4 级。6.5 电梯待机能耗 不 宜 大 于 0.3 kW h。7 监测结果评价 7.1 本标准规定的电梯节能监测 考核 指标 是 监测 合 格 的 最低 标准。7.2 监测单位 应 出 具 电梯节能监测报告，见 附录 A中的 表 A.1，并 依 据 本标准 作 出 合 格 或 不合 格的评价。7.3 对 经 监测 不合 格 的电梯，监测单位 应 提出 改 进建 议，使 用单位 应 当 采取 相 应 措 施 对 电梯 进 行 整 改。DB11/T 1161-2015 8 A A 附 录 A（规范性附录）电梯节能监测报告 表 A.1给出 了 电梯节能监测报告的 基 本 格 式。表 A.1 电梯节能监测报告 报告 书 编 号：设备 名称 规 格型号 使 用单位 产 品编 号 制 造 日 期 安装 地 点 使 用 登 记 编 号 制 造 单位 维 护 保 养 单位 额 定 载 重 量 kg 额 定 速 度 m/s 层站 数 层 站 控 制 方 式 平衡 系 数 提 升 高 度 m 监测依据：主要 仪器 设备 电能测试 仪（或专 用电梯能效测试 仪）万 用 表 钳 形 电 流 表 温湿度计 测 距 仪 标准 砝码 常 用电工工 具 检查 内 容 合 格 条件 检查结果 结果评价 检查 项目 定 期 检 验 报告 书 或 监督检 验 报告 书 检 验 结 论 是 否 合 格 是 电梯 安 全 记 录、维 保 记 录和技术 资料 是 否齐 全 是 提 交 的电梯 平衡 系 数 是 否 符 合要 求 是 测试 项目 电梯能效评价指标（d）新装 和 改造 电梯 不 宜 低 于 3 级 在用电梯 不 宜 低 于 4 级 待机能耗（e）0.3 kW h 监测结果 及 建 议：（检测机 构 节能监测 专 用 章）年 月 日 测试：审核：批 准：_
