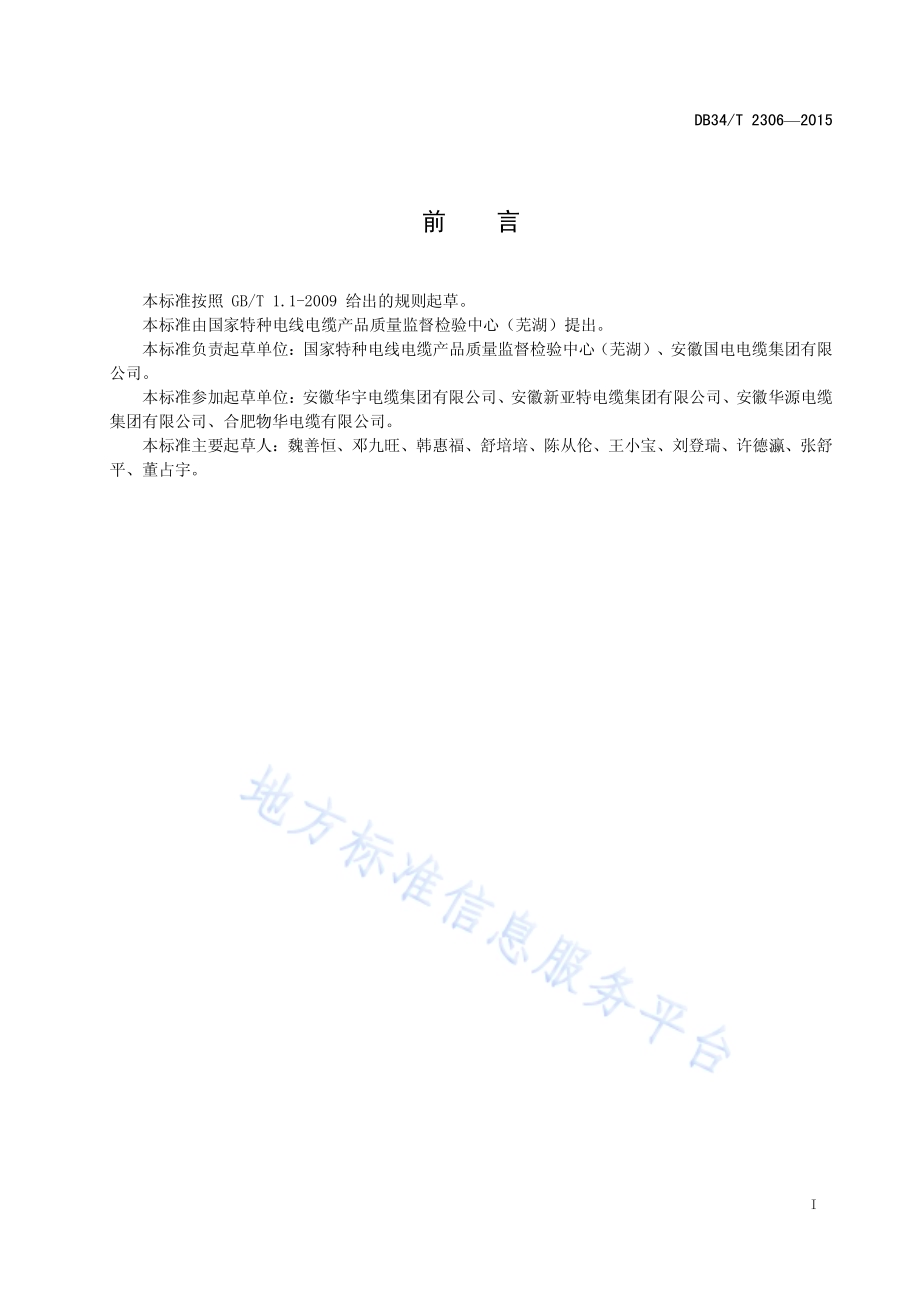

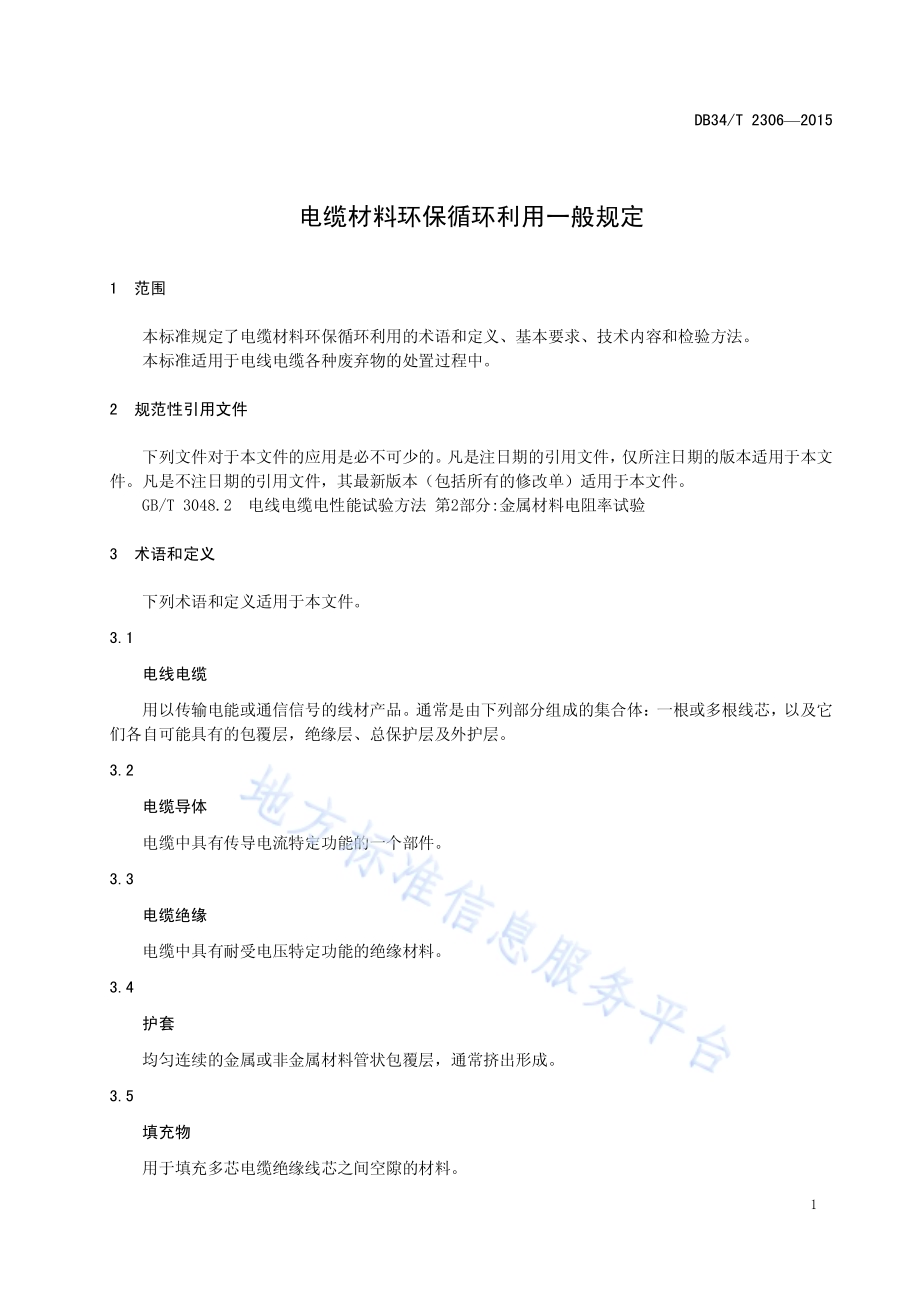

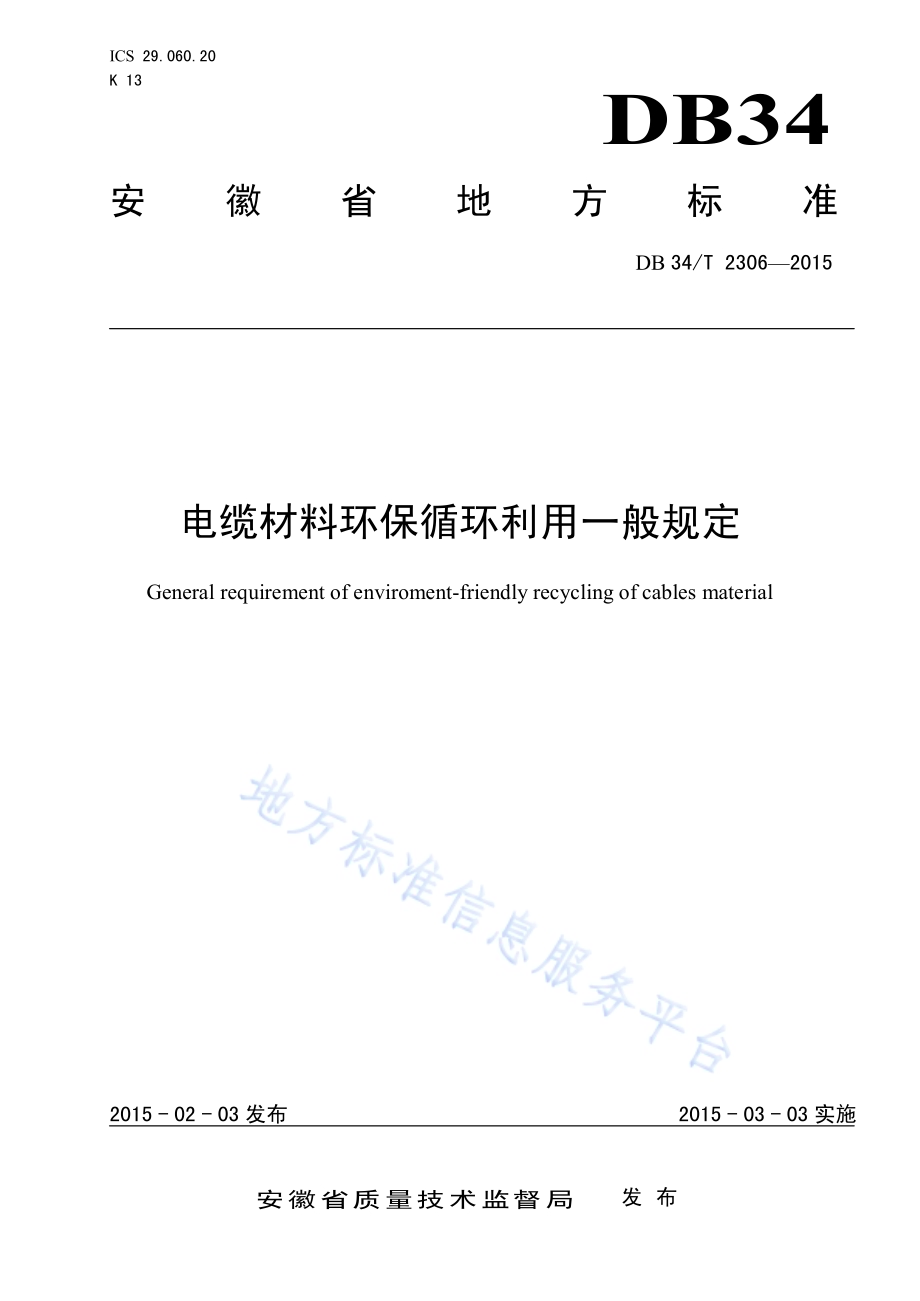

ICS 29.060.20 K 13 DB34 安 徽 省 地 方 标 准 DB 34/T 23062015 电缆材料环保循环利用一般规定 General requirement of enviroment-friendly recycling of cables material 文稿版次选择 2015-02-03 发布 2015-03-03 实施安徽省质量技术监督局 发 布 DB34/T 23062015 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由国家特种电线电缆产品质量监督检验中心（芜湖）提出。本标准负责起草单位：国家特种电线电缆产品质量监督检验中心（芜湖）、安徽国电电缆集团有限公司。本标准参加起草单位：安徽华宇电缆集团有限公司、安徽新亚特电缆集团有限公司、安徽华源电缆集团有限公司、合肥物华电缆有限公司。本标准主要起草人：魏善恒、邓九旺、韩惠福、舒培培、陈从伦、王小宝、刘登瑞、许德瀛、张舒平、董占宇。DB34/T 23062015 1 电缆材料环保循环利用一般规定 1 范围 本标准规定了电缆材料环保循环利用的术语和定义、基本要求、技术内容和检验方法。本标准适用于电线电缆各种废弃物的处置过程中。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 3048.2 电线电缆电性能试验方法 第2部分:金属材料电阻率试验 3 术语和定义 下列术语和定义适用于本文件。3.1 电线电缆 用以传输电能或通信信号的线材产品。通常是由下列部分组成的集合体：一根或多根线芯，以及它们各自可能具有的包覆层，绝缘层、总保护层及外护层。3.2 电缆导体 电缆中具有传导电流特定功能的一个部件。3.3 电缆绝缘 电缆中具有耐受电压特定功能的绝缘材料。3.4 护套 均匀连续的金属或非金属材料管状包覆层，通常挤出形成。3.5 填充物 用于填充多芯电缆绝缘线芯之间空隙的材料。DB34/T 23062015 2 4 基本要求 4.1 对电线电缆在生产、使用和处置过程中产生的废弃物处理要保护环境、保障人体健康。4.2 处置过程中企业污染物排放应符合国家或地方规定的污染物排放标准的要求。4.3 处置过程中应注重加强清洁生产工作。5 技术内容 5.1 清理出的铜铝导体应分类存放，在确认无异类金属杂质后，可按不大于 10的比例放入冶炼炉冶炼，并及时检验其电阻率及相应的指标应符合表1、表 2 的规定。表1 电工圆铝杆 材料牌号 型号 状态 抗拉强度/MPa 伸长率/不小于 电阻率（20）/（nm）不大于 1B97 1B95 1B93 1B90 B O 35-65 35 27.15 B2 H14 60-90 15 27.25 1A60 A O 60-90 25 27.55 A2 H12 80-110 13 27.85 A4 H13 95-115 11 28.01 A6 H14 110-130 8 28.01 A8 H16 120-150 6 28.01 1R50 RE-A O 60-90 25 27.55 RE-A2 H12 80-110 13 27.85 RE-A4 H13 95-115 11 28.01 RE-A6 H14 110-130 8 28.01 RE-A8 H16 120-150 6 28.01 注：电阻率测试按 GB/T 3048.2 的规定进行。表2 电工圆铜线 型号 伸长率/不小于 电阻率20（不大于）/mm2/m 2.0 mm 以下 2.0 mm 及以上 TR 35 0.017241 0.017241 注：电阻率测试按 GB/T 3048.2 的规定进行。5.2 清理出的 PVC、PE、橡胶类应除去其中的杂质，并分类存放。5.3 对分离出的 PVC、PE 可再生生产电缆填充用扇形填充条、扎紧用绕包带，电缆内护层。5.4 对橡胶电缆中已硫化的边角废料或剥下来的电缆绝缘和护套，经过脱硫加工成为再生橡胶，用来生产内护层、填充绳。5.5 废交联聚乙烯电缆料或受污交联聚乙烯原料或其它聚烯烃材料，可加入适量发泡剂或其它助剂经处理塑化再生生产电缆填充用扇形填充条。DB34/T 23062015 3 5.6 对处理及生产电缆过程中出现的绕包带、填充绳，应清理破碎后按不大于 10的比例放入上述用来生产填充绳、绕包带的原料中生产填充绳、绕包带。严禁燃烧、深埋土壤中。5.7 废旧钢带、废旧钢丝等可当废旧金属交回收站处理。5.8 PVC 绕包带物理机械及电性能应符合表3 的规定，扇形填充条抗拉强度不小于 2 MPa,内护层应该符合相关产品的标准要求。表3 PVC 绕包带物理机械及电性能 序号 项目 单位 技术指标 1 抗拉强度 N/mm2 12 2 断裂伸长率 120 3 电压击穿强度 kV/mm 14 4 20时体积电阻系数.cm 1109 5.9 用于环保电缆时上述所用材料有毒有害物质的限量要求，电线电缆中所用的非金属材料（包括涂漆钢带的漆）有毒有害物质的限量要求见表 4。表4 有毒有害物质限量要求 种 类 限量要求/铅（pb）0.1 汞（Hg）0.1 隔（Cd）0.01 六价铬（Cr6+）0.1 聚溴联苯（PBB）0.1 聚溴联苯醚（PBDE，不包括十溴二苯醚）0.1 5.10 用于环保电缆时上述所用材料无卤性能要求应符合：a)酸气含量：溴和氯含量（以HCL 表示）不应大于0.5；b)氟含量：氟含量不应大于0.1；c)pH 值和电导率：1)电线电缆燃烧时气体 pH 值不应小于 4.3。2)电线电缆燃烧时气体电导率不应超过 10 s/mm。5.11 成品电线电缆低烟特性要求，电线电缆燃烧发烟时，最小透光率不应小于60。5.12 电线电缆中所用材料低毒特性要求，电线电缆燃烧产物毒性应符合表 5 的要求。表5 电线电缆产烟毒性要求 项目 要求 浓度，mg/L 12.4 麻醉性 实验小鼠 30 min 染毒期内无死亡（包括染毒后 1 h 内）刺激性 实验小鼠在染毒后 3 天平均体重恢复 _
