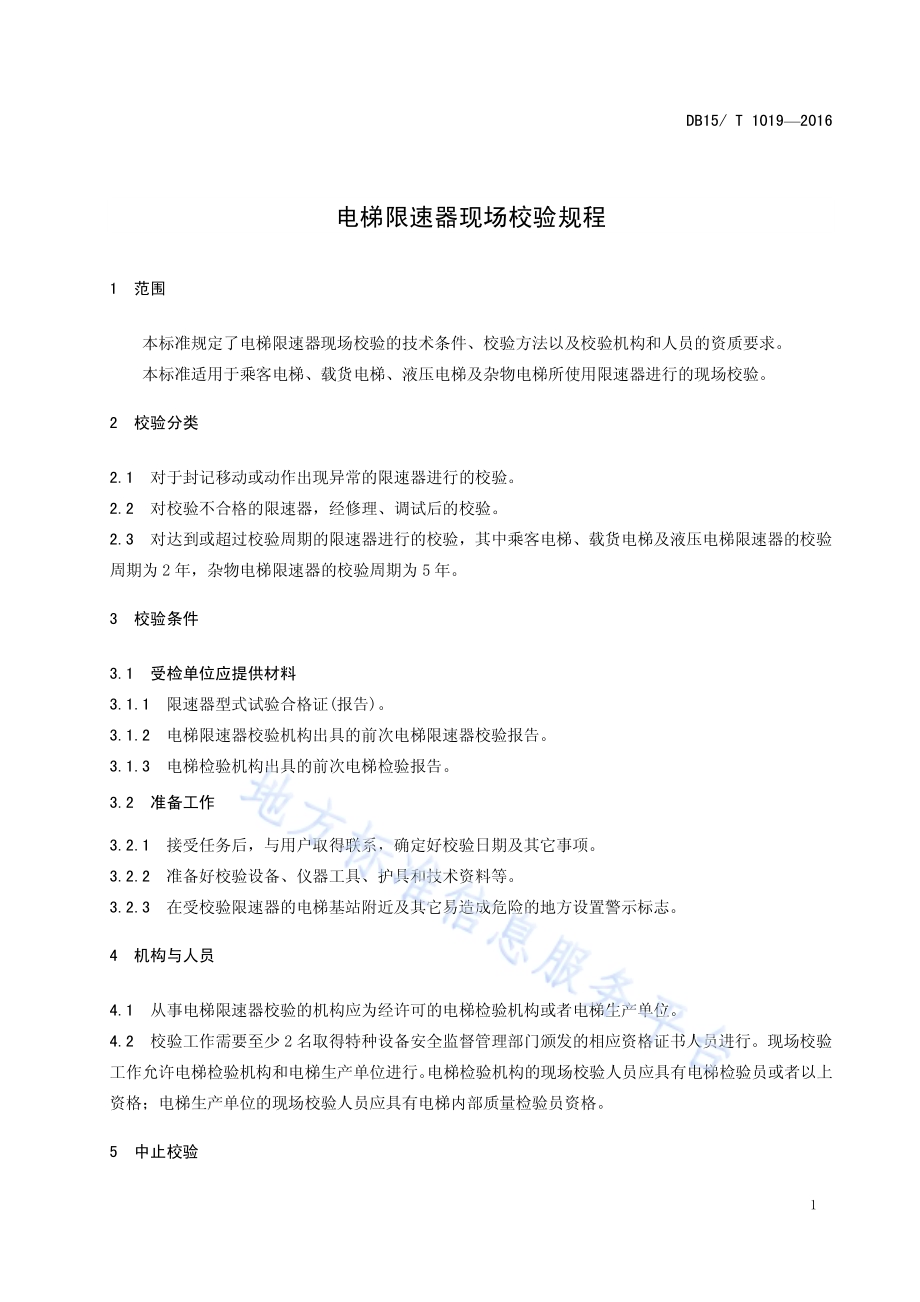

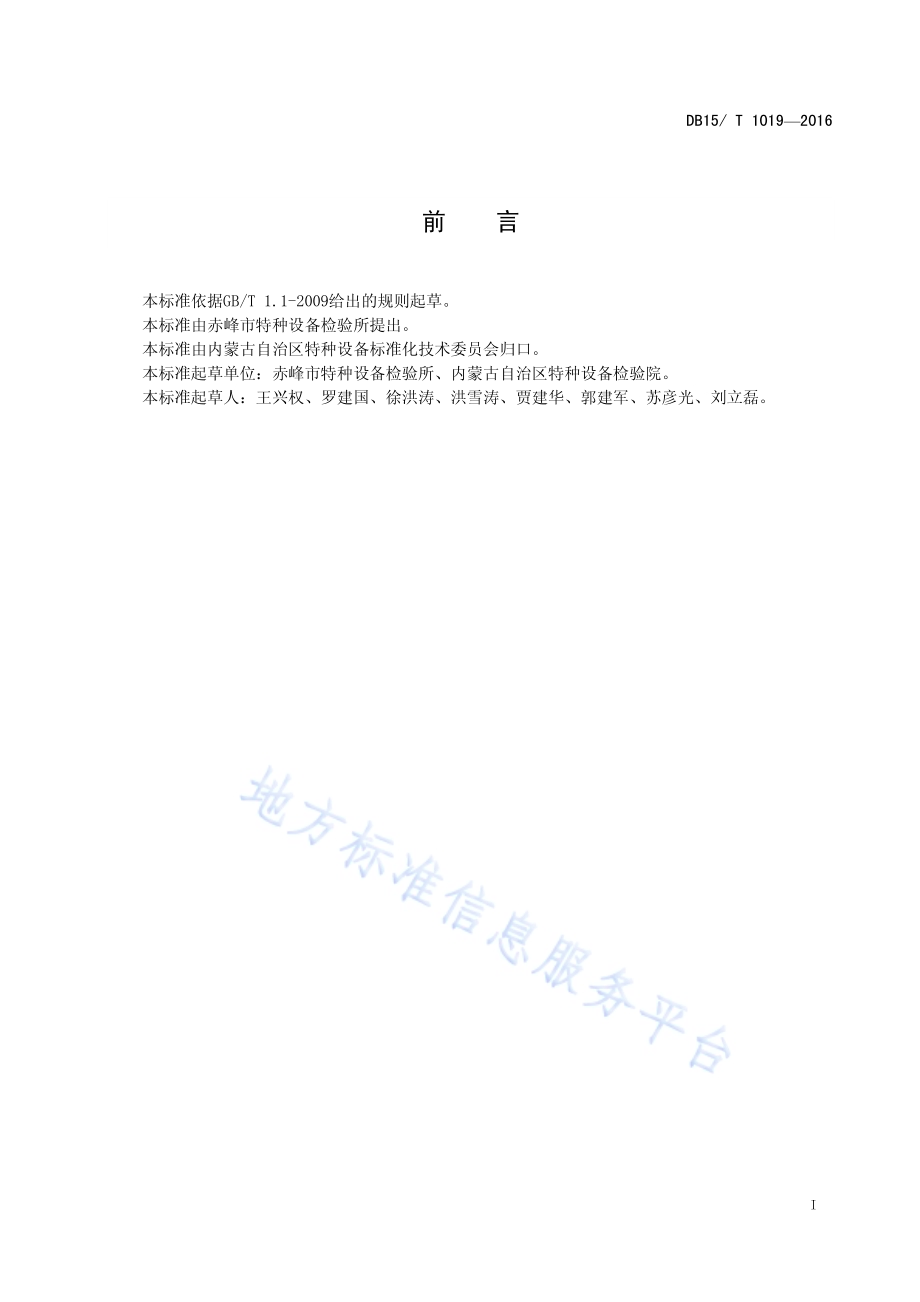

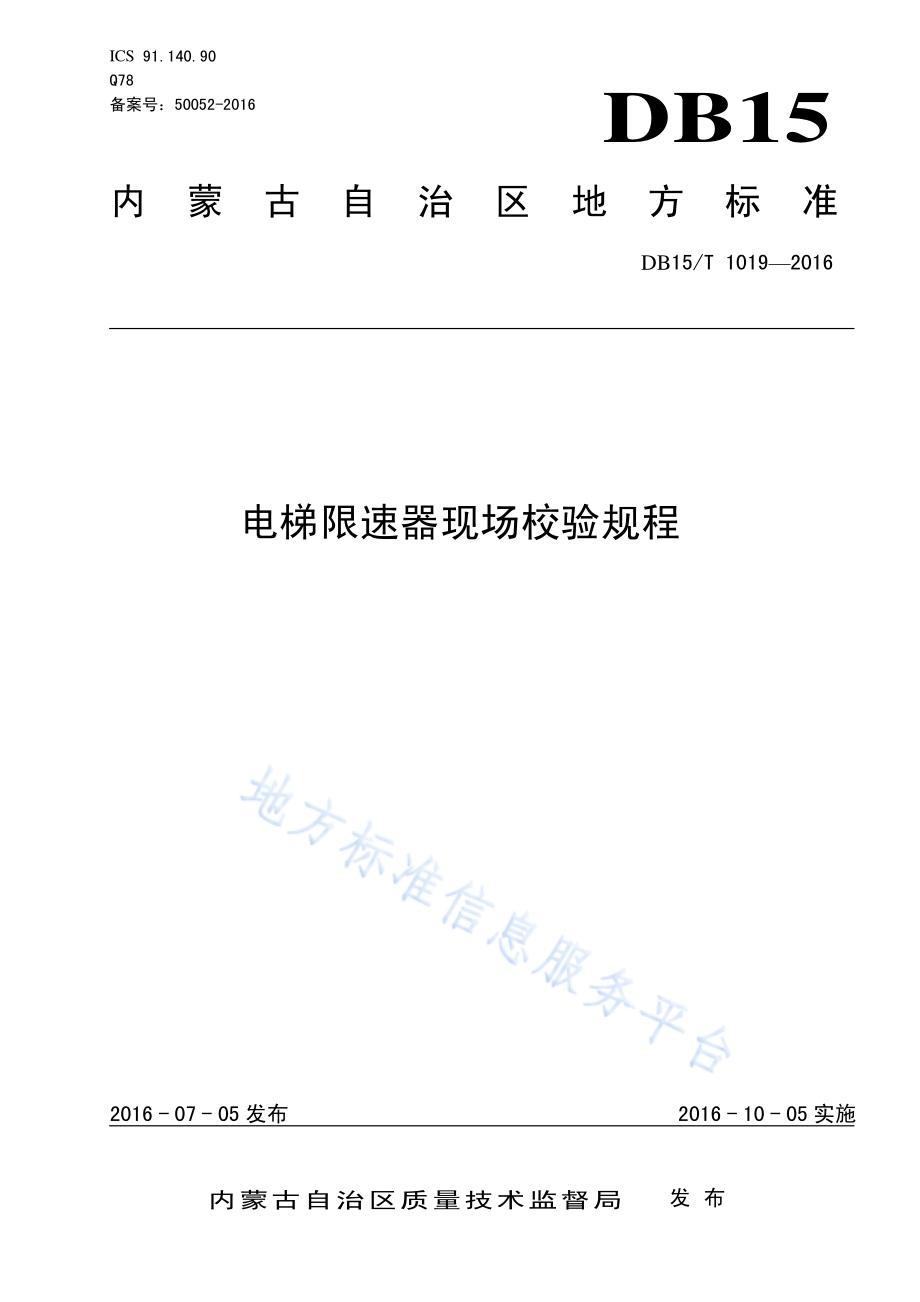

ICS 91.140.90 Q78 备案号：50052-2016 DB15 内 蒙 古 自 治 区 地 方 标 准 DB15/T 1019 2016 电梯限速 器现场校 验规程 2016-07-05 发布 2016-10-05 实施 内 蒙 古 自 治 区 质 量 技 术 监 督 局 发布 DB15/T 1019 2016 I 前 言 本标准 依 据GB/T 1.1-2009 给出的 规则 起草。本标准 由赤 峰市 特种 设备 检验所 提出。本标准 由内 蒙古 自治 区特 种设备 标准 化技 术委 员会 归口。本标准 起草 单位：赤 峰市 特种设 备检 验所、内 蒙古 自治区 特种 设备 检验 院。本标准 起草 人：王兴 权、罗建国、徐 洪涛、洪 雪涛、贾建 华、郭建 军、苏彦 光、刘 立磊。DB15/T 1019 2016 1 电梯限速 器现场 校验规程 1 范围 本标准 规定 了电 梯限 速器 现场校 验的 技术 条件、校 验方法 以及 校验 机构 和人 员的资 质要 求。本标准 适用 于乘 客电 梯、载货电 梯、液压 电梯 及杂 物电梯 所使 用限 速器 进行 的现场 校验。2 校验分 类 2.1 对于封 记移 动或 动作 出现 异常的 限速 器进 行的 校验。2.2 对校验 不合 格的 限速 器，经修理、调 试后 的校 验。2.3 对达到 或超 过校 验周 期的 限速器 进行 的校 验，其中 乘客电 梯、载货 电梯 及液 压电梯 限速 器的 校验周期 为2 年，杂 物电 梯限 速器的 校验 周期 为 5 年。3 校验条 件 3.1 受检单 位应 提 供 材料 3.1.1 限速器 型式 试验 合格 证(报告)。3.1.2 电梯限 速器 校验 机构 出具 的前次 电梯 限速 器校 验报 告。3.1.3 电梯检 验机 构出 具的 前次 电梯检 验报 告。3.2 准备工 作 3.2.1 接受任 务后，与 用户 取得 联系，确定 好校 验日 期及 其它事 项。3.2.2 准备好 校验 设备、仪 器工 具、护 具和 技术 资料 等。3.2.3 在受校 验限 速器 的电 梯基 站附近 及其 它易 造成 危险 的地方 设置 警示 标志。4 机构与 人员 4.1 从事电 梯限 速器 校验 的机 构应为 经许 可的 电梯 检验 机构或 者电 梯生 产单 位。4.2 校验工 作需 要至 少 2 名取 得特种 设备 安全 监督 管理 部门颁 发的 相应 资格 证书 人员进 行。现场 校验工作允 许电 梯检 验机 构和 电梯生 产单 位进 行。电 梯 检 验机构 的现 场校 验人 员应 具有电 梯检 验员 或者 以上资格；电梯 生产 单位 的现 场校验 人员 应具 有电 梯内 部质量 检验 员资 格。5 中止校 验 DB15/T 1019 2016 2 当对电 梯限 速器 进行 现场 校验时，如 发现 现场 不具 备校验 条件 或因 其它 原因 无法在 现场 继续 校验时，校 验人 员应 做出 中止 校验的 决定，由 校验 人员 书面告 知使 用单 位并 说明 原因。6 校验仪 器 6.1 校验 机 构应 配备 能够 满足 本标准 所述 检验 要求 和方 法的检 验检 测仪 器设 备、计量器 具和 工具，详见附 录A。6.2 检验用 的仪 器，属于 法定 校准范 围的，应 在有 效期 之内，校验 过程 中应 使用 同一仪 器和 工具。7 项目、检验 内容 要求 与方 法 详见附 录B。8 校验记 录 8.1 应按照 电 梯限 速器 现场 校验记 录（见 附 录 C）的项目 填写。电梯 限速 器现场 校验 记录 应当有校 验人 员的 签字 和校 验日期，并 应当 有校 核人 员的签 字。8.2“校验 结果”栏 应填 写实 际校验 的数 据或 以“”、“”、“/”、简单 文 字记录 校验 结果。9 校验报 告 9.1 对校验 的限 速器 校验 机构 应出具 电 梯限 速器 现场 校验报 告（见 附 录 D）。电 梯限 速器 现场校验报 告 必须 有校 验、编制、审核、批 准的 人员 签字和 校验 机构 检验 专用 章。9.2 校验报 告中 有测 试数 据要 求的项 目，应在“校 验结 果”栏 填写 实测 或计 算处 理后的 数据；无 测试数据要 求但 有需 要说 明的 项目，可在“校 验结 果”栏简要 说明；无 测试 数据 要求也 无需 说明 的项 目，校验结果 合格，在“校 验结 果”栏 填写“符 合”，校 验结果 不合 格，在“校验 结果”栏填 写“不符 合”；无需校 验的 项目，应 在“校验结 果”栏中 填写“无 此项”。9.3 校验结 论判 定 9.3.1 电梯限 速器 校验 后，校验 报告只 允许 使用“合 格”、“不 合格”两 种结 论。9.3.2 校验报 告结 论判 定的 条件 分别为：a)校验项 目全 部合 格，校验 结论为“合 格”；b)凡不符 合本 规程 附 录 B 中 任一款 要求 的限 速器 均判 定为不 合格；c)对进行 校验 的限 速器 测试 三次，如 果三 次均合 格，则判定 限速 器动 作速 度合 格，如果 三次 中有一次不 合格，应 再加 做三 次，如 果加 做的 三次 均合 格，则 判定 限速 器动 作速 度合格。9.4 若校验 合格，则 应出 具限 速器合 格证，并 在合 格证 上填写 校验 编号、校 验时 间、额 定速 度、机械动作速 度、电气 动作 速度、校验 单位 名称 并做 标记。校验 合格 证应 粘贴 在限 速器明 显位 置，其校 验 编 号应与校 验报 告编 号一 致。DB15/T 1019 2016 3 A A 附 录 A（规范 性附 录）限速器 校验 仪器 设备 表 表A.1 限速器 校验 仪器 设备 表 序号 仪器设备、计量器具和工具 精度要求 备注 1 钢卷尺 1 级 2 钢直尺 1 级 3 转速表 1%4 游标卡尺 0.02mm 带“深度”测量 5 限速器测试仪 1%6 测力计 0.6N 7 计时器 1%8 照相机 9 常用电工工具 10 大力钳 DB15/T 1019 2016 4 B B 附 录 B（规范 性附 录）检验内 容、要求、方 法 表B.1 检验内 容、要求、方 法 项目 检 验内容与 要求 检 验方法 1 外观 1.1 铭牌 限速器上应有清晰的铭牌。应 标明型号、制造厂、出厂或制造日期，额定速度、动作速度。观察限速器铭牌上的额定速度、动作速度等参数，限速器的选用应与电梯运行速度相匹配。1.2 检查 限速器外观应清洁，无损伤，限速器绳无严重磨损，绳槽无油垢沉积，轮轴润 滑良好，绳轮转动灵活、平稳、无异响。1.以检修速度运行，观察限速 器 零部件是否有明显缺陷和损坏。2.用大力钳夹住限速器钢丝绳（与底坑涨紧轮 联 结 的 那 一 根），电 梯 以 检 修 速 度 向 上 运行，使限速器钢丝绳脱离开限速器轮。3.用手转动限速器 轮，应转动 灵活、平稳、无异响。1.3 旋转 方向 限速器上应标明上、下运行的旋转方向。观察是否在限速器上标有方向标志，并验证与安全钳动作方向一致。2 机械动作速度校验 2.1 轿厢侧限速器 操 纵 轿 厢 安 全 钳 装 置 的 限 速 器 的 动 作 应 发生在速度至少不低于额定速度的 115%，但应小 于下列各值：1.对 于 除 了 不 可 脱 落 滚 柱 式 以 外 的 瞬 时 式安全钳为 0.8m/s；2.对于不可脱落滚柱式瞬时安 全钳为 1m/s；3.对于额定速度小于或等于 1m/s 的渐进式安全钳为 1.5m/s；4.对于额定速度大于 1m/s 的 渐进式安全钳为 1.25v+0.25/v（m/s）。注 1：杂物电梯限速器不同于上述附录条款，动 作 速 度 应 不 小 于 额 定 速 度 的 115%且不大于 下列值：a)额 定 速 度 不 大 于 0.63m/s 时，为0.8m/s；b)额定速度大于 0.63m/s 时,为额定速度的 125%。1.通过铭牌标识、相关资料或 测量计算确定限速器轮的节圆周长或直径。2.选择适当的方向和位置，开 始进行测量。测 量 过 程 应 按 照 相 应 限 速 器 测 试 仪 说 明 书进行测量。3.当限速器测试仪测量出相应 数值时，检查显 示 值 是 否 符 合 标 准 值，记 录 测 试 仪 显 示值。DB15/T 1019 2016 5 表 B.1(续)项目 检 验内容与 要求 检 验方法 2 机械动作速度校验 2.2 对重（或平衡重）侧限速器 对重（或平衡重）安全钳的限速器动作速度应大于2.1 规定的轿厢安全钳 的限速器动作速度，但不应超过 10%；1.通过铭牌标识、相关资料或 测量计算确定限速器轮的节圆周长或直 径。2.选择适当的方向和位置，开 始进行测量。测 量 过 程 应 按 照 相 应 限 速 器 测 试 仪 说 明 书进行测量。3.当限速器测试仪测量出相应 数值时，检查显 示 值 是 否 符 合 标 准 值，记 录 测 试 仪 显 示值。3 电气动作速度校验 3 装有电气安全装置的限速器 1.对于装有电气安全装置的限 速器，该电气安 全 装 置 触 点 动 作 应 在 轿 厢 上 行 或 下 行 的速度达到限速器动作速度之前发生。具体可参照各生产厂家限速器铭牌上的要求。2.对于额定速度不大于 1m/s 的电梯，如果轿 厢 速 度 直 到 制 动 器 作 用 瞬 间 仍 与 电 源 频率相关，则此电气安全装置最迟在限速器达到其动作速度时应起作用。3.如 果 电 梯 在 可 变 电 压 或 连 续 调 速 的 情 况下运行，则最迟当轿厢速度达到额定速度的115%时，此电气安全装置应动 作。1.通过铭牌标示、相关资料或 测量计算确定限速器轮的节圆 周长或直径。2.选择适当的方向和位置，开 始进行测量。测 量 过 程 应 按 照 相 应 限 速 器 测 试 仪 说 明 书进行测量。3.当限速器测试仪测量出相应 数值时，检查显 示 值 是 否 符 合 标 准 值，记 录 测 试 仪 显 示值。DB15/T 1019 2016 6 C C 附 录 C（规范 性附 录）电梯限 速器 现场 校验 记录 表C.1 电梯限 速器 现场 校验 记录 报告编号：使 用 单 位 安全管理人员 地址 联系电话 电梯注册代码 安装地点 额定速度 m/s 限速器型号 限速器编号 制造单位 节圆周长（节圆直径）主要校验仪器 仪器组号：仪器状态：钢卷尺 钢 直 尺 转 速 表 游标卡尺 限 速 器 测 试 仪 测 力 计 计时器 照相机 常用电工工具 大力钳 项目 检验结果 1 外观 1.1 铭牌 1.2 检查 1.3 旋转方向 2 机械动作速度校验 2.1 轿厢侧限速器下行动作值 第一次 第二次 第三次 平均动作速度 2.2 对重侧限速器下行动作值 或轿厢侧限速器上行动作值 第一次 第二次 第三次 平均动作速度 3 电气动作速度校验 3 装有电气安全装置的限速器 上行 第一次 第二次 第三次 平均动作速度 下行 第一次 第二次 第三次 平均动作速度 校验人员 校核人员 校验日期 备注 DB15/T 1019 2016 7 D D 附 录 D（规范 性附 录）电梯限 速器 现场 校验 报告 报告编号：电梯限速 器 现场 校 验报 告 设备代码_ 使用单 位_ 校验日 期_（校验机构）DB15/T 1019 2016 8 注 意 事项 1.本报 告依 据 电梯 限速 器现场 校验 规程 制 定。2.本报 告应 当由 计算 机打 印输出，或 者用 钢笔、签 字笔填 写，字迹 应当 工整，修改 无效。3.本报 告无 校验、编 制、审核、批准 人员 签字 和检 验机构 的核 准证 号、校验 专用章 或者 公章 无效。4.本报 告一 式二 份，由校 验机构 和使 用单 位分 别保 存。5.受检 单位 对本 报告 结论 如有异 议，请在 收到 报告 之日起15日 内，向校 验机 构提出 书面 意见。校验机构地址：邮政编码：联系电话（传真）：DB15/T 1019 2016 9 电 梯 限速 器 现场 校 验报 告 报告编号：使 用 单 位 安全管理人员 地址 联系电话 安装地点 额定速度 m/s 限速器型号 限速器编号 制造单位 节圆周长（节圆直径）校验依据 电梯限速器现场校验规程（DB15/T 2016）主要校验仪器 钢卷尺、钢直尺、转速表、游标卡尺、限速器测试仪、测力 计、计时器、照相机、常用电工工具、大力钳 项目 检验结果 检验结论 1 外观 1.1 铭牌 1.2 检查 1.3 旋转方向 2 机械动作速度校验 2.1 轿厢侧限速器下行动作值 动作速度：2.2 对重侧限速器下行动作值或轿厢侧限速器上行动作值 动作速度：DB15/T 1019 2016 10 报告编号：3 电气动作速度校验 3 装有电气安全装置的限速器 上行 动作速度：下行 动作速度：校验结论 备注 校验日期 下次校验日期 校验人员 编制：日期：校验机构核准证号或许可证号：（校验机构公章或校验机构专用章）年 月 日 审核：日期：批准：日期：
