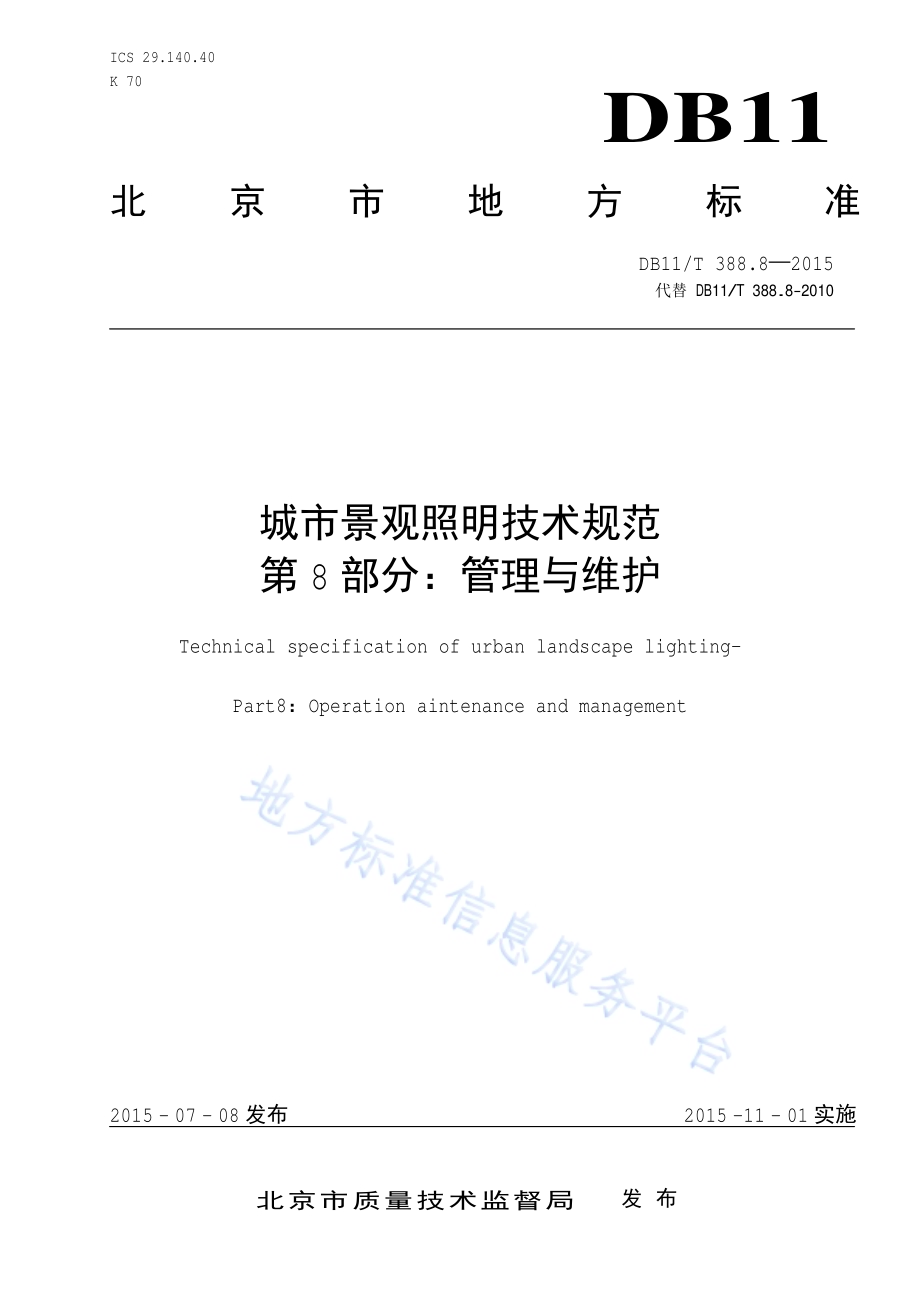

ICS 29.140.40 K 70 DB11 北京市地方标准 DB11/T 388.8 2015 代替 DB11/T 388.8-2010 城市景观照明技术规范 第 8部分：管理与维护 Technical specification of urban landscape lighting-Part8：Operation aintenance and management 2015-07-08发布 2015-11-01实施 北京市质量技术监督局 发布 DB11/T 388.8 2015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 管理要求.1 5 维护要求.2 6 资料管理要求.4 附录 A（规范性附录）档案资料.5 DB11/T 388.8 2015 II 前 言 本部分按照 GB/T 1.1-2009给出的规则起草。DB11/T 388城市景观照明技术规范分为 8个部分：第 1部分：总则；第 2部分：设计要求；第 3部分：干扰光限制；第 4部分：节能要求；第 5部分：安全要求；第 6部分：供配电与控制；第 7部分：施工与验收；第 8部分：管理与维护。本部分为 DB11/T 388城市景观照明技术规范的第 8部分。本部分代替 DB11/T 388.8 2010城市夜景照明技术规范 第 8部分：管理与维护，与 DB11/T 388.8 2010相比，除编辑性修改外，主要技术变化如下：标准名 称由 城市夜景照明技术规范改为城市景观照明技术规范（见封面，见 2010年 版 的 封面）；删 除 了 引言（见 2010年版 的引言）；调整了运行 维护管理的 条 文和文 字顺序（见 4.3，见 2010年版 的 4.3）；增加了 照明 效果监督（见 4.3.2）；增加了 定 期做运行情况 分 析（见 4.3.5）；增加了 景观照明设施的 完好率 和修改 了亮灯率（见 4.3.7）；增加了 设施的 更新 改 造（见 4.4）；修改 了 维护 一般 要求（见 5.1，见 2010年版 的 5.1）；灯具扩展 为 灯具（箱、饰）（见 5.2，见 2010年版 的 5.2）。本部分 由北京 市市 政 市 容 管理 委员会提 出 并归口。本部分 由北京 市市 政 市 容 管理 委员会组织实 施。本部分主要起草 单位：北京 照明 学会。本部分 参 与起草 单位：北京清华同衡 规 划 设计 研究有 限 公司、央美 光 成（北京）建筑 设计 有 限 公司、北京海兰齐力 照明设 备 安 装 工 程有 限 公司、清华大学建筑 设计 研究院有 限 公司。本部分主要起草 人：王大有、夏昱、冷向军、梁红柳、赵 建 平、邴树奎、徐 华、王 磊、李铁楠、周卫 新、张宏鹏、王 振生、王 晓英、常志刚、牟宏毅、荣浩磊、马晔、张秋燕、张亚婷。本标准 所 代替标准的 历次 版 本 发布 情况 为：DB11/T 388.8-2006；DB11/T 388.8-2010。DB11/T 388.8 2015 1 城市景观照明技术规范 第 8部分：管理与维护 1 范围 本部分规定 了 城市景观照明的管理要求，维护要求和资料管理要求。本部分 适 用 于 建筑 物（含古 建筑 物）、构 筑 物、街区、广场、桥 梁、公 园、风 景名 胜区等 为 载体 的景观照明。2 规范性引用文件 下 列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日 期 的引用文件，仅所注日 期 的 版 本 适 用 于 本文件。凡是不注日 期 的引用文件，其最 新版 本（包括所 有 的修改 单）适 用 于 本文件。JGJ/T 163 城市夜景照明设计规范 DB11/T 388.1 城市景观照明技术规范 第 1部分:总则 DB11/T 388.2 城市景观照明技术规范 第 2部分:设计要求 DB11/T 388.5 城市景观照明技术规范 第 5部分:安全要求 DB11/T 388.7 城市景观照明技术规范 第 7部分:施工与验收 3 术语和定义 DB11/T 388.1 界 定的 以及 下 列 术语和定义 适 用 于 本文件。3.1 亮灯率 ratio of lamp lit 在 规定的 亮灯 时间内，实 际 亮灯 数 与 应 亮灯 数之 比的 百 分 数。4 管理要求 4.1 设计要求 4.1.1 设计文件 及其内 容 应符合 JGJ/T 163、DB11/T 388.1和 DB11/T 388.2的规定。4.1.2 设计 应 由具有 相 关 设计资 质 的 单位 承担，宜 与 建筑 工 程 设计 同 步进 行。4.1.3 设计 方 案 应通过 相 关 部 门 的 核审 后 实 施。4.2 施工要求 4.2.1 施工 单位 应 具有 机 电安 装 或 城市 道路 照明工 程 专业 施工资 质 和安全 生 产许 可 证。4.2.2 应 按照 行政 许 可审核 后 的设计 方 案 或 施工 图纸 实 施。4.2.3 应 由 工 程监 理 机 构进 行 全 过 程 工 程监 理。DB11/T 388.8 2015 2 4.2.4 施工 过 程 的安全 应 执 行 DB11/T 388.5的规定。4.2.5 施工 质 量 管理 应 依据 DB11/T 388.7规定 执 行。4.2.6 景观照明 效果 应 按设计 方 案验收。4.3 运行维护管理 4.3.1 景观照明 系统 宜 单 独 设 置 电能计 量 装 置。4.3.2 设施的 产权 单位 应 有 固 定的 专业 维修 队伍 并 对 景观照明 效果实 施 有效 的 监督。4.3.3 运行 维护 单位 应 具有 机 电安 装 或 城市 道路 照明工 程 专业 施工资 质 和安全 生 产许 可 证。4.3.4 设施的维护管理 单位 应 建 立健 全管理、运行、维护的 各项 制 度；制定 突 发 事 件的 应 急预 案和 措 施；明 确岗 位 责任 制，维修 人员 应 持证上岗；在 重 大 节 日时 重点项目 应 派专业 人员 全 程 值守。4.3.5 巡视检查 人员 应 具有 现 场 处 理 一般 故障 和 应 急处 理 紧急故障 能 力，巡视检查 时应 记 录 系统 运行参 数 和照明 效果并 应 定 期做运行情况 分 析。4.3.6 照明设施 应在 规定的 时间 开启 与 关 闭，按设计的 模式 和控制 程序运行，并 应 能 在 特殊需 要 时 紧 急开启 与 关 闭。4.3.7 景观照明设施 完好率 应 达到 95%,在 各种模式 下的 亮灯率 应 达到 98。4.4 设施的更新改造 根据 景观照明设施的 实 际 情况，运行 8年 10年 宜 更新 改 造 或重 新 设计施工。5 维护要求 5.1 一般要求 5.1.1 应 定 期 检查 并 保持 景观照明的 正 常 运行。5.1.2 应 加 强 景观照明安全 检查,对 易 出 现 安全 隐患 的部 位 应 重点巡视检查。5.1.3 重 大 节 日（活动）前 应对 景观照明设施 进 行 全 面 检查 维护。5.1.4 巡检 人员 在 现 场 处 理 故障 时,可 采取临 时应 急措 施 保证 照明 效果，应在 本标准规定的维护 周 期 内,按规范要求 予 以 恢复。5.2 灯具（箱、饰）5.2.1 宜 按光 源额 定 寿命 规定的 时间，定 期、批量 更 换 光 源。更 换 的电光 源 应 与 原 电光 源 的标 称 光电参 数 相 一 致。5.2.2 灯具（箱、饰）定 期 维护 内 容 及 要求 应 按 表 1执 行。表 1 灯具（箱、饰）定期维护内容及要求 检 查 内 容 维 护 要 求 检 查 时 间 各 部件（含 光 源、电 器）应 无松动、破损、污染、脱落，无 噪音、无 漏 电 每月 固 定 支架 无 锈蚀、移 位、变 形，牢 固 可 靠 每半 年 引 线、软 管、接地 保 护 线 无松动、锈蚀、破损，牢 固 可 靠 每半 年 反射 器 及 灯具（箱、饰）内 部 应 完好、清 洁，无 积水、污 物、锈蚀、破损 每三 个 月 及 雨 后 出光 口 与外观 出光 口 应 清 洁 无 污染 和 破损，外观 整齐美 观 每月、雨 后 及 重 大 节 日 位 置（投 光 灯具 的）其 投射 方 向、角 度 应 正确 并 在 原 标 志 位 置 每月、大 风 后 及 重 大 节 日 DB11/T 388.8 2015 3 表 1（续）检 查 内 容 维 护 要 求 检 查 时 间 灯具、尤 其是 投 光 灯灯具 的出光 口 每月 应 擦拭 一 次。5.3 供配电控制系统 5.3.1 应 定 期 检查 供配电 系统、控制 系统 的 可 靠 性。5.3.2 箱 式 变 压 器、配电 箱、控制 箱 定 期 维护 内 容 及 要求 应 按 表 2执 行。表 2 箱式变压器、配电箱、控制箱定期维护内容及要求 检 查 内 容 维 护 要 求 检 查 时 间 箱 体、箱 门、门 锁 门 锁、涂层、防水防尘 等应 完好、可 靠，箱 体内 无 杂 物，部件 及布 线 应 整齐、牢 固 可 靠 每季 及 大 雨 后 仪 表、信号 灯 应 齐 全 完好，指示 正 常、显示 准 确 半 年 开 关、断 路器、接触 器 导线压接 应 牢 固，动 作 应可 靠 准 确，整 定 值 应符合 设计给定 值 半 年 剩余 电 流 动 作 保 护 器 利 用 试 验按 钮 检查 其 动 作 应 灵 活 可 靠 半 年 及 大 雨 后 器 件，接线端子 器 件 回 路 标 识 应 正确，清 晰 工 整 每月 配电 箱、控制 箱 内应 每季 度 清 洁 一 次。5.4 线路 线 路 敷 设定 期 维护 内 容 及 要求 应 按 表 3执 行。表 3 线路定期维护内容及要求 5.5 防雷与接地系统 5.5.1 定 期 维护 不应 变 更 防雷 与 接地 系统 的 原 有 设 置。5.5.2 防雷 与 接地 定 期 维护 内 容 及 要求 应 按 表 4执 行。表 4 防雷与接地的定期维护内容及要求 检 查 内 容 维 护 要 求 检 查 时 间 灯具（箱、饰）、箱 盘、构 架金 属 外 壳、接地连接 部 应 有 防 松 装 置，无松动、脱落、损伤、断裂 及 腐蚀 半 年 接地 引 线 表 面 涂层 应 完好 无 脱落 半 年 检 查 内 容 维 护 要 求 检 查 时 间 电 缆沟、井 的配 置 应 齐 全、牢 固、可 靠。每半 年 电 缆 管（含 钢 管 或 线槽）应 无 锈蚀、移 位、破损，其 固 定 应 牢 固 可 靠 每半 年 电 缆穿墙 管 封 堵 应 密 封、完好，钢 管 应 防腐良 好 雨季 前 电 缆支架 应 完整、牢 固、可 靠、无 锈蚀，接地良 好 每半 年 塑 料护 套 电 缆 应 完整、无 损伤 和 动 物 啃咬痕迹 每半 年 可 弯曲金属软 管、接线盒 连接密 封 及 覆盖 层 应 无 破损 松动，密 封 性 良 好 每半 年 线 路 绝缘 绝缘 电 阻 应 大 于 0.5M 每半 年 电 缆 标 志 牌 首末 端 标 志 牌，字 迹 清 晰，无 锈蚀，不 脱落 每半 年 DB11/T 388.8 2015 4 表 4（续）检 查 内 容 维 护 要 求 检 查 时 间 接地 体 周 边 不应 有 腐蚀 性 物质 半 年 接地 电 阻 测 量值 应符合 规定 值 每 年/雨季 前 6 资料管理要求 6.1 工 程 技术资料，在 工 程 竣 工、验收 合 格 后，产权 单位 应 接 收 并 保 存。6.2 工 程 竣 工 归 档资料 应包含 的 基 本 内 容：a)设计文件，竣 工 图，产 品 合 格 证 等；b)安 装 记 录；c)试 验 记 录；d)竣 工验收文件。6.3 照明设施资料和 运行 维护 记 录 表 应符合以 下要求：a)照明设施资料 应符合 如下要求：1)设 备备 案 表，应 按 表 A.1执 行；2)灯具 安 装 记 录 表，应 按 表 A.2执 行；3)配电 箱(柜)安 装 记 录 表，应 按 表 A.3执 行。b)运行 维护 记 录 表 应符合 如下要求：1)日常 运行 检查记 录 表，应 按 表 A.4执 行；2)定 期 检查记 录 表，应 按 表 A.5执 行；3)故障 分 析 维修 记 录 表，应 按 表 A.6执 行。DB11/T 388.8 2015 5 A A 附 录 A（规范性 附录）档案 资料 表 A.1 设 备备案 表 工 程 名 称 单 位 序号 设备材料名 称 规 格型 号 单 位 数 量 备 注 注：表中设备材料名 称 应包含 灯具 设 备、箱 变、配电 柜、控制 箱 及 电 缆 等内 容。填 表 人：归 档 日 期：年 月 日 DB11/T 388.8 2015 6 表 A.2 灯具 安装记录 表 工 程 名 称 灯 具 型号：外壳材质：配光：电 器 附件：功 率（W）：生 产 厂家：电 光 源 类型 功 率（W）额定寿命（h）型 号 色温(K)显 色 性(Ra)灯 具 安 装 位置 数量 安装时间 灯 具 图 片 灯具实 际 安 装 照 片 备 注 安装人 检查 人 归档日期 注：每类 灯具一 份 表 格。DB11/T 388.8 2015 7 表 A.3 配电箱（柜）安装记录 表 工 程 名 称 生产厂家 设备名称 设备描述 断路器（型 号）：剩余 电 流 动 作 保 护 器（型 号）：接触 器（型 号）：电 涌 保 护 器（型 号）：定 时 器 控制 系统：其 它：安 装位 置 安装方式 安装日期 系统图（如 图纸 尺寸 过 大，请另 附 图纸）备 注 安 装人 检查 人 日 期 DB11/T 388.8 2015 8 表 A.4 日常 运行 检查记录 表 工 程 名 称 序号 开启 情况 亮灯率 备 注 平日 一般 节 假 日 重 大 节 日 开灯时间 关灯时间 注：亮灯率：应 按 平日、一般 节 假 日、重 大 节 日 各 自 模式 下 应 亮灯 数 计 算。检查 人 记 录 人 检查 日期 检查 时间 DB11/T 388.8 2015 9 表 A.5 定期 检查记录 表 工 程 名 称 部 位 检查项目 检查 方 式 检查 结 果 备 注 灯 具 各 部件（含 光 源、电 器）目 测、详 检 固 定 支架 目 测、详 检 引 线、软 管、接地 保 护 线 目 测、详 检 反射 器 及 灯具 内 部 目 测、详 检 出光 口 与外观 位 目 测、详 检 位 置（投 光 灯具 的）目 测、详 检 箱 柜 仪 表、信号 灯 目 测 箱 体、箱 门 目 测 开 关、断 路器、接触 器 手 动检 测 剩余 电 流 动 作 保 护 器 手 动检 测 器 件、接线端子 目 测、详 检 线 路 电 缆 管（含 钢 管 或 线槽）目 测、详 检 电 缆穿墙 管的 封 堵 目 测、详 检 电 缆支架 目 测、详 检 塑 料护 套 电 缆 目 测、详 检 可 弯曲金属软 管、接线盒 目 测、详 检 线 路 绝缘 摇测 电 缆 标 志 牌 目 测 防 雷 接 地 灯具、箱 盘、构 架金属 外 壳、接地连接 部 目 测、详 检 接地 母 线 的 表 面 涂 漆 目 测、详 检 接地 体 目 测、详 检 接地 电 阻 测 量 检查 人 记 录 人 检查 日 期 DB11/T 388.8 2015 10 表 A.6 故障 分 析 维 修记录 表 工 程 名 称 维修 时间 序号 故障 部 位、现 象 故障 分 析 处 理 方 法 维修 结 果 维修 人 签 字 _
