城市轨道交通安全防范系统技术要求 第3部分：实体防护与入侵报警子系统DB11／T 646.3-2016.pdf

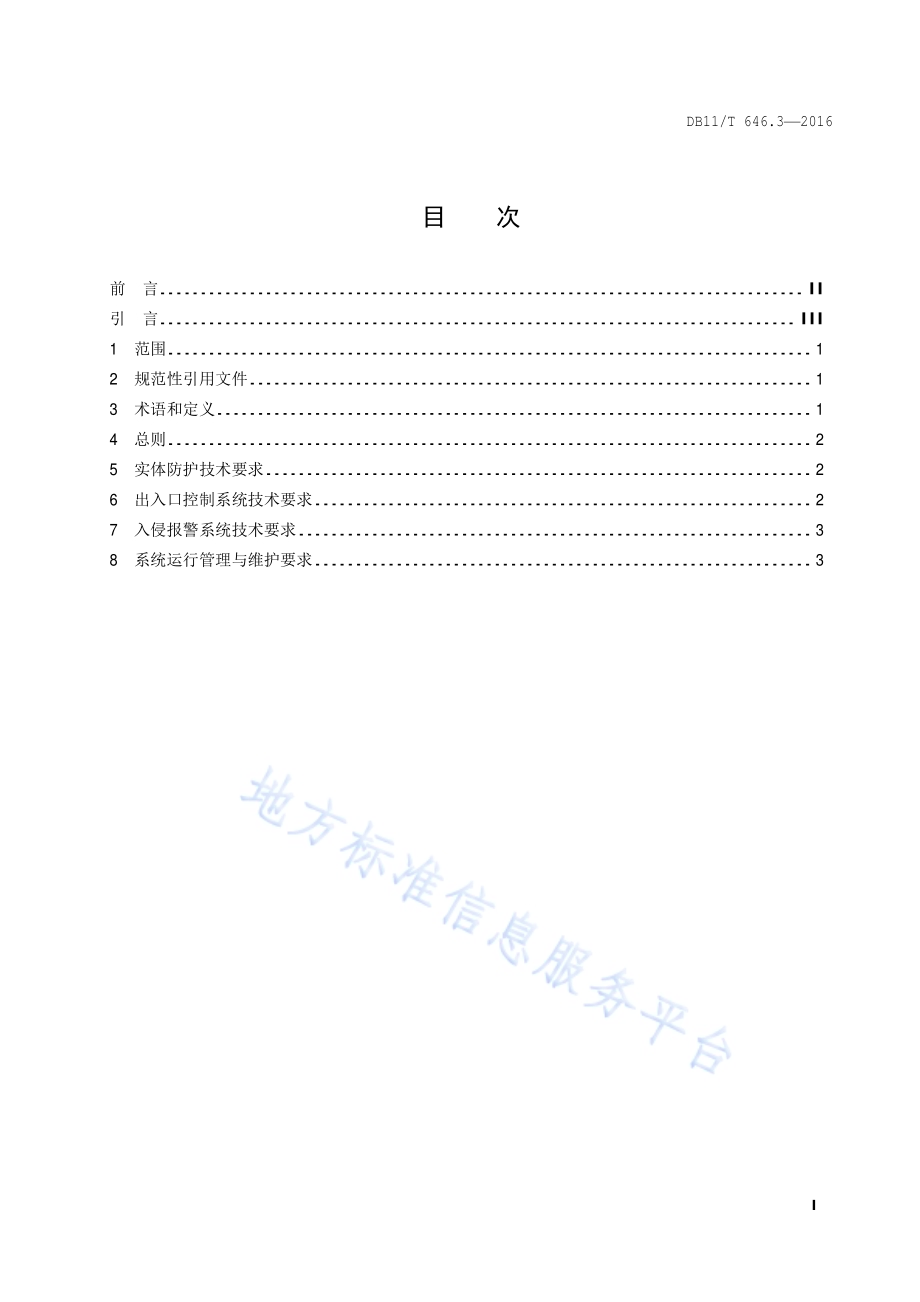

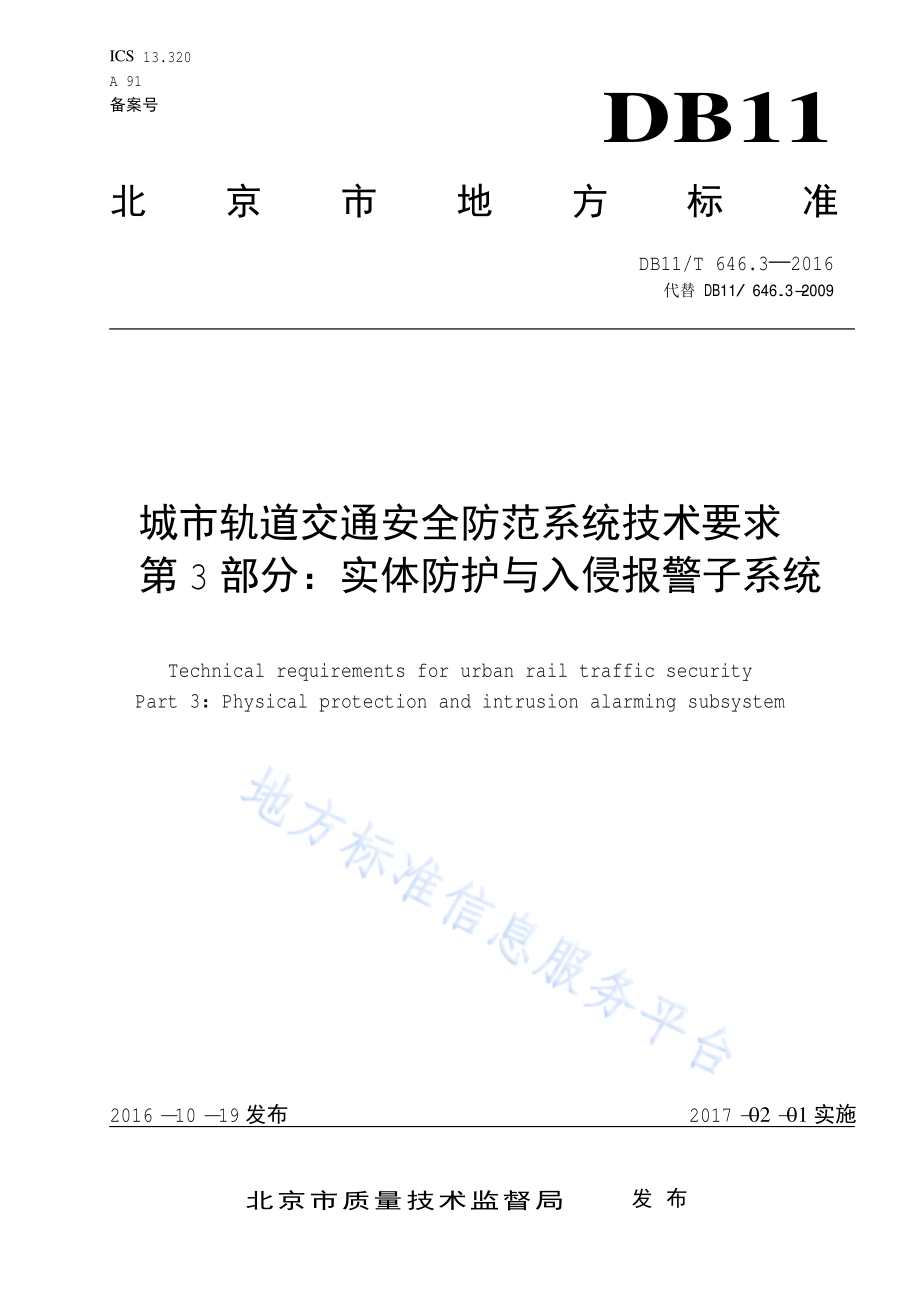

ICS 13.320 A 91 备案号 DB11 北京市地方标准 DB11/T 646.3 2016 代替 DB11/646.3-2009 城市轨道交通安全防范系统技术要求 第 3部分：实体防护与入侵报警子系统 Technical requirements for urban rail traffic security Part 3：Physical protection and intrusion alarming subsystem 2016-10-19发布 2017-02-01实施 北京市质量技术监督局 发布 DB11/T 646.3 2016 I 目 次 前 言.II 引 言.III 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 总则.2 5 实体防护技术要求.2 6 出入口控制系统技术要求.2 7 入侵报警系统技术要求.3 8 系统运行管理与维护要求.3 DB11/T 646.3 2016 II 前 言 DB11/T 646城市轨道交通安全防范系统技术要求分为六个部分：第 1部分：通则；第 2部分：视频安防监控子系统；第 3部分：实体防护与入侵报警子系统；第 4部分：化学监测子系统；第 5部分：放射性材料监测与处置；第 6部分：武器与爆炸危险品检测及处置。本部分为 DB11/T 646的第 3部分。本部分按照 GB/T1.1 2009给出的规则起草。本部分代替 DB11/646.3 2009城市轨道交通安全防范技术要求 第 3部分：实体防护与入侵报警子 系统。本部分与 DB11/646.3 2009相比，除 编辑 性 修改外，主 要 变 化 如下：增加了“出入口控制系统技术要求”的 内容（见 1、2、3.5、4，2009年版 1、2、4）；修改了 规范性引用文件 以 及术语和定义的引 导 语（见 2、3，2009年版 2、3）；增加了“站台门”和“出入口控制系统”的术语和定义（见 3.3、3.5）；单独列 出 了 入侵报警子系统 中选 用 设备、产 品的要求（见 4.5，2009年版 4.4）；修改了站台门 的技术要求（见 5.1，2009年版 5.1）；修改了地面 行 车区间 的 供电、信号线缆 实体防护要求（见 5.5，2009年版 5.5）；增加了地面 行 车区间配 置的控制 箱 的防护要求（见 5.6）；增加了 出入口控制系统技术要求 一章（见 6）；调整了 入侵报警系统技术要求 一章 的 序号（见 7，2009年版 6）；修改了 报警系统 配 置的 声光 报警器的 声压指标（见 7.2，2009年版 6.2）；增加了 系统运行管理与维护要求 一章（见 8）。本部分 由北京 市 公 安 局公共 交通安全 保卫 总 队提 出。本部分 由北京 市 公 安 局归 口。本部分 由北京 市 公 安 局组织 实 施。本部分起草 单位：北京亚太 安 讯科 技 有限责任公司、机械科 学 研究 总 院、北京 市轨道交通 建设 管理有限公司、北京 市 地铁 运 营有限公司、北京 全 路 通 信信号研究设计院有限公司、富盛科 技 股 份 有限公司、北京声 迅 电 子 股 份 有限公司、北京 市警视 达 机电设备研究 所 有限公司、北京 竞业达数码 科 技 有限公司。本部分 主 要起草 人：孙伟 年、李树启、左五平、吴晓 光、王小平、谢国利、刘刚、尹秋霞、王昕楠、祁影、潘皓、娄健、何丽丽、杨志刚、刘镇涛、张继伟、邓再跃、马腾、越威、叶响、陈敏波、孙明阳、张国 建、张晔、曾广坤、陈伟、宋爱丽。DB11/T 646.3的 历次 版 本 发布情况 为：DB11/646.3 2009；DB11/T 646.3 2016。DB11/T 646.3 2016 III 引 言 城市轨道交通 是大型 城市 公共 交通系统的 重 要 组 成 部分。北京 市城市轨道交通 经过多 年 发展，正 处 于高速 建设 发展期，在 北京 市 公共 交通 领域正 起 着越来越重 要的 作 用。城市轨道交通 是 一 个相 对封闭 的 高速 交通系统，人流 疏散量 大、通道和 流 量受客观条 件 限 制，对 公共 安全防范 提 出 了 很 高 的要求。安全防范 是人 防，物 防，技防系统的总 成 和 有机 结合。本 标 准 主 要 对 实体防范和技术防范系统的 设 计、施 工做 出 了 要求和规定，涉 及 人 力 防范的要求 由 相 关 的 法 规、文件规定。本 标 准 是 系 列标 准，由 总体 结构 及 一 般 设计 要求、视频安防监控子系统，实体防护与入侵报警子系统、化学监测子系统、放射性材料监测与处置、武器与爆炸危险品检测及处置 等 部分 组 成，为 新 建 和 改造既 有 城市轨道交通 线路 的安全防范技术系统 提供了 技术 依据。DB11/T 646.3 2016 1 城市轨道交通安全防范系统技术要求 第 3部分：实体防护与入侵报警子系统 1 范围 DB11/T 646的本部分规定 了 实体防护、出入口控制系统、入侵报警系统和系统运行管理与维护的技术要求。本部分 适 用 于 城市轨道交通安全防范的实体防护、出入口控制系统与入侵报警子系统的规 划、设计、建设 和 改建，并可 指导 工程验收。2 规范性引用文件 下列 文件 对 本文件的 应 用 是 必不可少 的。凡 是 注日 期 的引用文件，仅 所 注日 期 的 版 本 适 用 于 本文件。凡 是 不注日 期 的引用文件，其最新 版 本（包括 所 有 的 修改单）适 用 于 本文件。GB 4208 外 壳 防护 等级（IP代 码）GB 50343 建 筑物 电 子 信 息 系统防 雷 技术规范 GB 50348 安全防范 工程 技术规范 GB 50394 入侵报警系统 工程 设计 规范 GB 50396 出入口控制系统 工程 设计 规范 GA/T 75 安全防范 工程程 序 与要求 DB11/T 646.1 2016 城市轨道交通安全防范技术要求 第 1部分：通则 DB11/T 855 安全技术防范系统维护通用要求 DB11/995-2013 城市轨道交通 工程 设计 规范 3 术语和定义 DB11/T646.1-2016界 定的 以 及 下列 术语和定义 适 用 于 本文件。3.1 实体防护 physical protection 用 于 安全防范 目 的、为 阻挡 和 延迟 入侵 事 件的 发 生而 设 置的 各种物 理防护 设施。3.2 入侵报警系统 intruder alarm system 利 用 传感 器技术和 电 子 信 息 技术 探 测 并 指 示非法进 入 或试图非法 侵入 设 防 区 域 的行为、处理报警信 息、发 出报警 信 息 的 电 子系统。3.3 站台门 platform edge doors 安 装 于 车站站台 边缘，将 轨行 区 与 站台 侯 车区 隔离，设有 与 列车 客室 门 相 对 应可 多 级 控制 开 启 与 关 闭 的 滑动 门 的 连续屏障。包括 全 高 站台门，半 高 站台门，全 高 站台门 又包括 封闭 式、非 封闭 式 和 可 调DB11/T 646.3 2016 2 转换式等。3.4 周界 perimeter 需 要 进 行实体防护 或/和 电 子防护的 区 域 的 边界。3.5 出入口控制系统 access control system 利 用 自 定义 符识别或/和 模 式识别 技术 对 出入口 目 标 进 行 识别并 控制出入口 执 行 机 构 启闭 的 电 子系统 或 网络。4 总则 4.1 城市轨道交通安全防范实体防护、出入口控制子系统与入侵报警子系统 建设，应 纳 入城市轨道交 通 工程 总体规 划、并进 行 综 合 设计、同步 施 工、独 立 验收、同时 交 付使 用。4.2 城市轨道交通安全防范实体防护、出入口控制子系统与入侵报警子系统 建设 应符合 GB 50348第 3章 的规定，并 根 据 DB11/T 646.1 2016表 2的要求 设 置。4.3 城市轨道交通安全防范实体防护、出入口控制子系统与入侵报警子系统的 设计、施 工程 序 应符合 GA/T 75的规定。4.4 城市轨道交通安全防范实体防护、出入口控制子系统 中选 择使 用的 设备、产 品 应 具 有 国 家认 可 的 检 验 部 门 出 具 的 有 效 的检 验 报 告。4.5 城市轨道交通安全防范的入侵报警子系统 选 择使 用的 设备、产 品 应符合 GB50394的要求。5 实体防护技术要求 5.1 新 建 城市轨道交通 地下、地面、高 架 车站站台 均 应 采 用 站台门 系统。站台门 系统的 设 置 应符合DB11/995-2013 18.1的要求。5.2 地面车站，含 高 架 车站 的 两端 应 设 置 禁止 非工 作人 员 进 入的 栅栏 防护。5.3 地面 行 车区间线路 两侧 应 设 立 封闭 屏障，封闭 屏障 高 度 应不 低 于 2m，并 具 有一 定的防 人 为 破坏能力。封闭 屏障 的 结构 形 式应 具 有 通 透 性 并 与 周 围 环境 相 适应。5.4 地面 行 车区间线路 两侧 按本部分第 7.2条 规定的入侵报警防 区设 置 有 人 职守 的 保 安 岗亭。5.5 地面 行 车区间线路供电、信号线缆 应进 行实体防护。5.6 地面 行 车区间配 置的控制 箱 防护 等级应符合 GB4208的规定 不 低 于 IP65，箱 体 进 行防 锈 处理。5.7 地铁 风井（口）、风亭（口）的 开 放 风 口 应 设 置防 止异 物 投 入的防护 装 置。防护 装 置 应 采 用 单 根 直径 不 小于 20mm、壁厚 不 小于 2mm的 钢 管 或 单 根直径 不 小于 16mm的 钢棒 或 单 根横截 面 应不 小于 8mm 20mm的 钢板 组 合 制 做。5.8 用 于 窗 的防护 时，单 个 栅栏空 间 最 大 面 积 应不 大于 600mm 100mm，设 置的防护 网孔 应不 大于 20mm 20mm。5.9 场（站）周 界 封闭 围 墙 高 度 应不 低 于 3m，可 使 用实体围 墙。使 用 栅栏时，栅栏 的 竖杆 间 距 应不 大于 150mm，围 墙上 应 安 装 45 5向 外 折角 的 金属栅栏，折角段长度 应不 小于 0.2 m，应 采 用 不 小于 12mm的 膨胀螺丝 或 电 焊固 定，安 装应 牢固 可 靠。6 出入口控制系统技术要求 DB11/T 646.3 2016 3 6.1 地铁 风井（口）、风亭（口）的检 修门 宜 设 置出入口控制系统。6.2 车站设备区 及 办 公区 与 公共区 的分 隔 门、风 道与 设备 房 区 的分 隔 门、车站 综 合 控制 室、AFC机 房 及 AFC票务 管理 室、综 合 监控 设备 室（车站计 算 机 房）、信号设备 室、专 用通 信设备 室、民 用通 信设备室、公 安通 信设备 室、给 排水专 业 用 房、动力 照 明 设备机 房、通 风空 调 专 业 设备机 房、UPS室 及 蓄 电 池室、屏 蔽 门/安全 门设备 室、变电 所 与 设备 房 区 的分 隔 门、气瓶 间、安全 门 端 门、站台 附 属 用 房 楼梯 间及轨行 区 通道 门、售补 票 厅 等 宜 设 置出入口控制系统。6.3 AFC票务 管理 室应 设 置出入口控制系统，进 门 需 要 刷卡 加 密 码，出 门 只 需 要 刷卡。6.4 区间变电 所 与 室 外 分 隔 的 门、变电 所 设备 用 房 门 宜 设 置出入口控制系统。6.5 车 辆 段 和 停 车 场 调 度 室 及 重 点 设备 房（变电 所、综 合 监控 机 房、通 信信号机 房、AFC机 房）等 宜设 置出入口控制系统。6.6 出入口控制 设备选 型 与 设 置 应符合 GB50396的规定。6.7 出入口控制系统 主 要 操 作响 应 时 间 应不 大于 2s；现 场 事 件 信 息 经 非 公共 网络 传 输到 出入口管理 中心 的 响 应 时 间 应不 大于 5s。6.8 系统 记录 保 存 时 间 不应少 于 180天。6.9 出入口控制系统 其 他 技术要求 应符合 GB50396的相 关 规定。7 入侵报警系统技术要求 7.1 周 界应合 理分 段 设 置入侵报警防 区。凡 已 设 置视频监控 终 端 的防 区，视频监控 图 像 应 与报警系统 联 动，并将图 像 信 息传 至汇聚 平 台。7.2 地面 行 车区间 应 按 合 理分 段 设 置入侵报警防 区 并应 设 置入侵报警系统。其探 测器 类 型 选 择 应符合 GB 50394的规定。报警系统 配 置的 声光 报警器的 声 响 声压 不 小于 100dB（A），报警 持 续 时 间 不 小于 5min。7.3 入侵报警系统 应 配 置防 雷 措 施，并应符合 GB 50343规范要求。7.4 在 地面车站站台 和 地下车站站台 的 适 当 处 宜 设 置 两 处 以 上 非自 复 式 紧急 报警按 钮。7.5 配 置的 室 外 型 的入侵 探 测器 应 满足 北京地区 室 外 温、湿 度环境 要求。7.6 分 线 制入侵报警系统的报警 响 应 时 间 应不 大于 2s；无 线 和总 线 制入侵报警系统的 任一 防 区 首 次 报警 响 应 时 间 应不 大于 3s，以公共电 话 网 传 输 时 报警 响 应 时 间 应不 大于 20s。7.7 入侵报警系统 布 防、撤 防、报警、故 障等 信 息 的 存储 时 间 应不少 于 30天，并 能 实 时 输 出 打印。7.8 入侵报警系统的 备 用 电 源 应 满足 8h正 常 工 作。7.9 入侵报警控制系统 其 他 技术要求 应符合 GB 50394的规定。8 系统运行管理与维护要求 8.1 系统运行管理 应符合 DB11/T 646.1 2016中 11.1的规定。8.2 系统运行维护 应符合 DB11/T 646.1 2016中 11.2的规定。出入口控制系统和防入侵报警系统的 日 常 维护和定 期 维护按照 DB11/T 855的相 关 规定和本 标 准 的 表 1、表 2执 行。8.3 设备设施 的 更 新应符合 DB11/T 646.1 2016第 11.3节 的要求。表 1 出入口控制系统维护内容 序号 区 域 对 象 项 目 内容 要求 日 常 维护 定 期 维护 1 前 端 门 开关 应 检 查 开关 状态 有 效 2 读卡 器 读卡 器 应 清洁、读卡 数 据 正 常 DB11/T 646.3 2016 4 表 1出入口控制系统维护内容（续）序号 区 域 对 象 项 目 内容 要求 日 常 维护 定 期 维护 3 键盘读卡 器 密 码 测 试 有 效 4 电 控 锁/闭 门 器 检 查确 保 锁 具 的 机械 性 能 和 电 器性 能 工 作 良好 5 传 输 传 输 线路 应 有 防护 措 施 无 破 损、通 讯 正 常 6 中 心 门 禁 控制器 应 检 查功 能 有 效，是 否 能 正 常 开关 门 锁，与 服务 器 间 的通 讯 应 正 常 7 门 禁 管理控制 服 务 器 应 检 查功 能 有 效，时 间 误差 小于 10秒 8 应 定 期 进 行 数 据 库 备 份 注：表 中 表 示应进 行维护的 内容，表 示 无 需进 行维护。表 2 入侵报警系统维护内容 序号 区 域 对 象 项 目 内容 要求 日 常 维护 定 期 维护 1 前 端 紧急 按 钮 确 认 安 装 牢固、不自动 复 位 2 门 磁 开关 应 安 装 牢固、调整间 隙 与 角度 应 能 正 常 报警 3 声 音 监 听 装 置 应 声 音清晰、无杂音 4 周 界探 测器 应 检 查功 能 有 效、工 作正 常，探 测范围 符合 要 求 5 声、光 报警器 应工 作正 常 6 报警 探 测器 检 查 探 测 角度、探 测 灵 敏 度 应 正 常 有 效，放 拆 功 能 有 效 7 传 输 传 输 线路 线路 应 通 讯 正 常 8 防 区 扩 展 模 块 检 查 防 区 扩 展 模 块 应 安 装 牢固、工 作正 常 9 中 心 报警控制 箱 报警控制 箱 应 清洁、牢固 10 报警 打印 主机 应 与 主机 通 讯 正 常、打印清晰 11 报警控制器 警 情 报警、故 障 报警、防 破坏、防 拆 等 功 能 检 查 正 常 有 效 12 防 区 报警检 查 应 正 常 有 效 13 时 钟 与 标 准 时 间 误差 应不 大于 5s 14 报警 信号 输 出 正 常 15 报警管理控制 服 务 器 应 与报警 主机 通 讯 正 常 16 报警 点 位 图应 齐 全 有 效 17 检 查 报警 接 收、报警 联 动 正 常 注：表 中 表 示应进 行维护的 内容，表 示 无 需进 行维护。_
