城市桥梁工程施工质量检验标准DB11／ 1072-2014.pdf

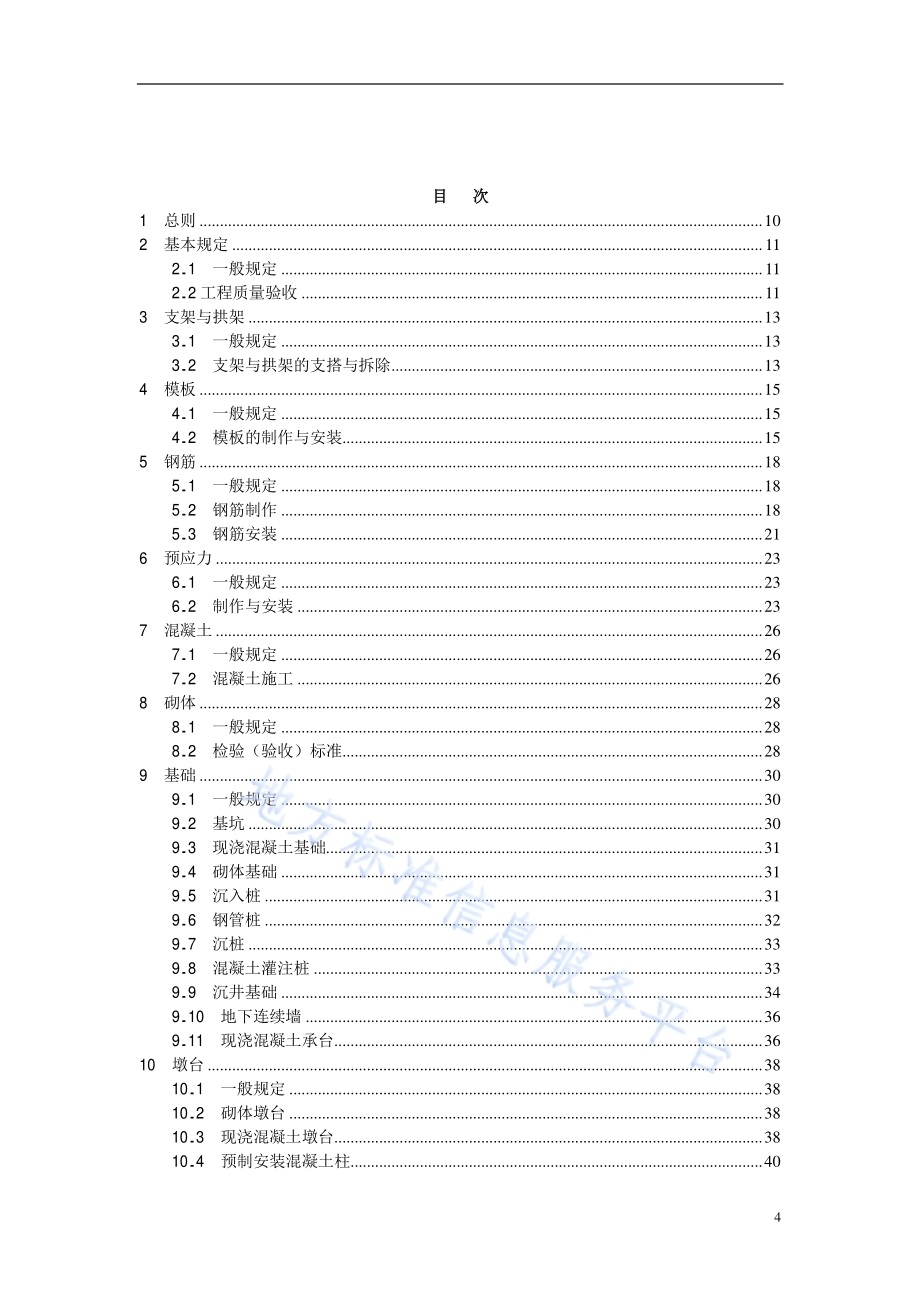

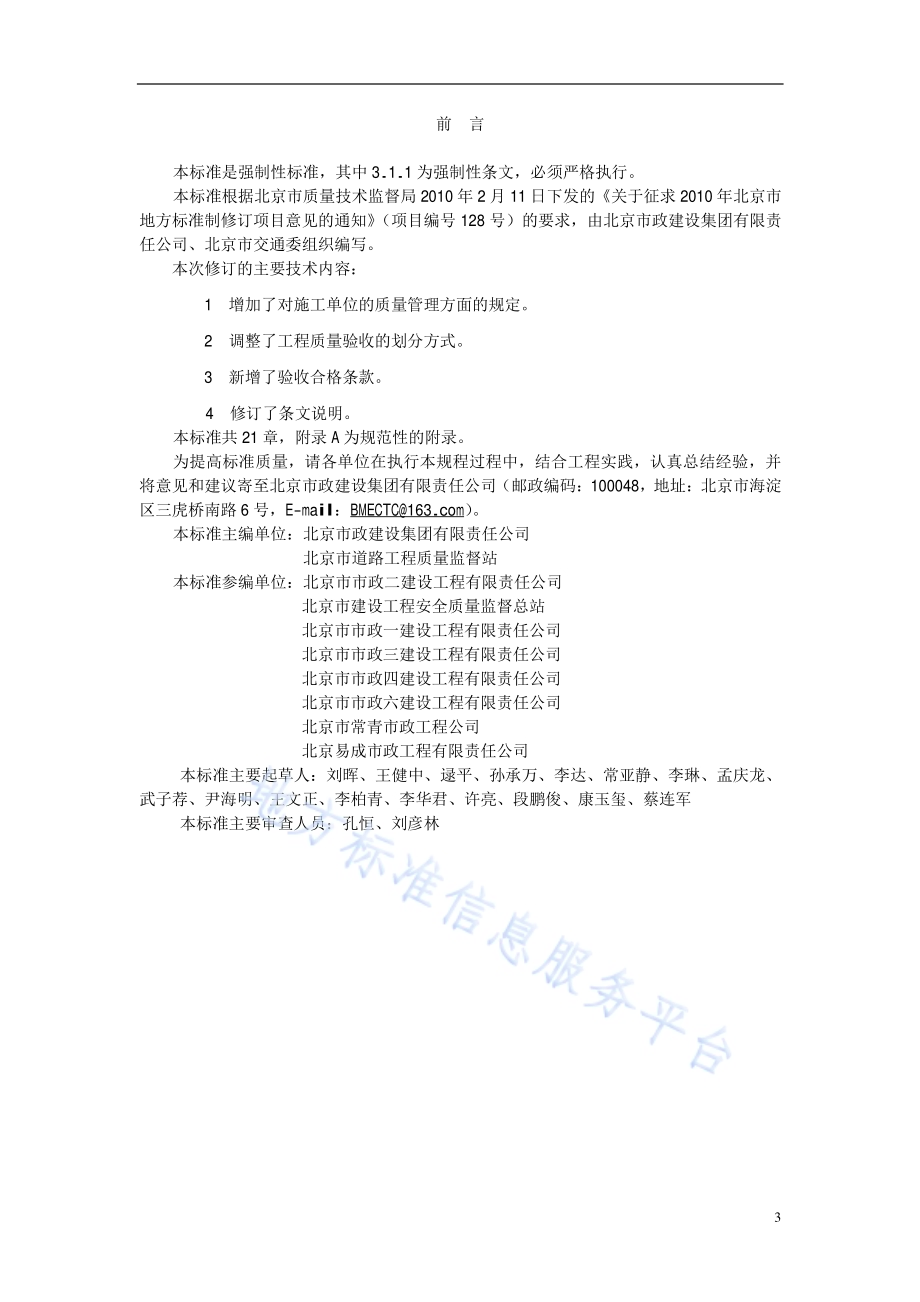

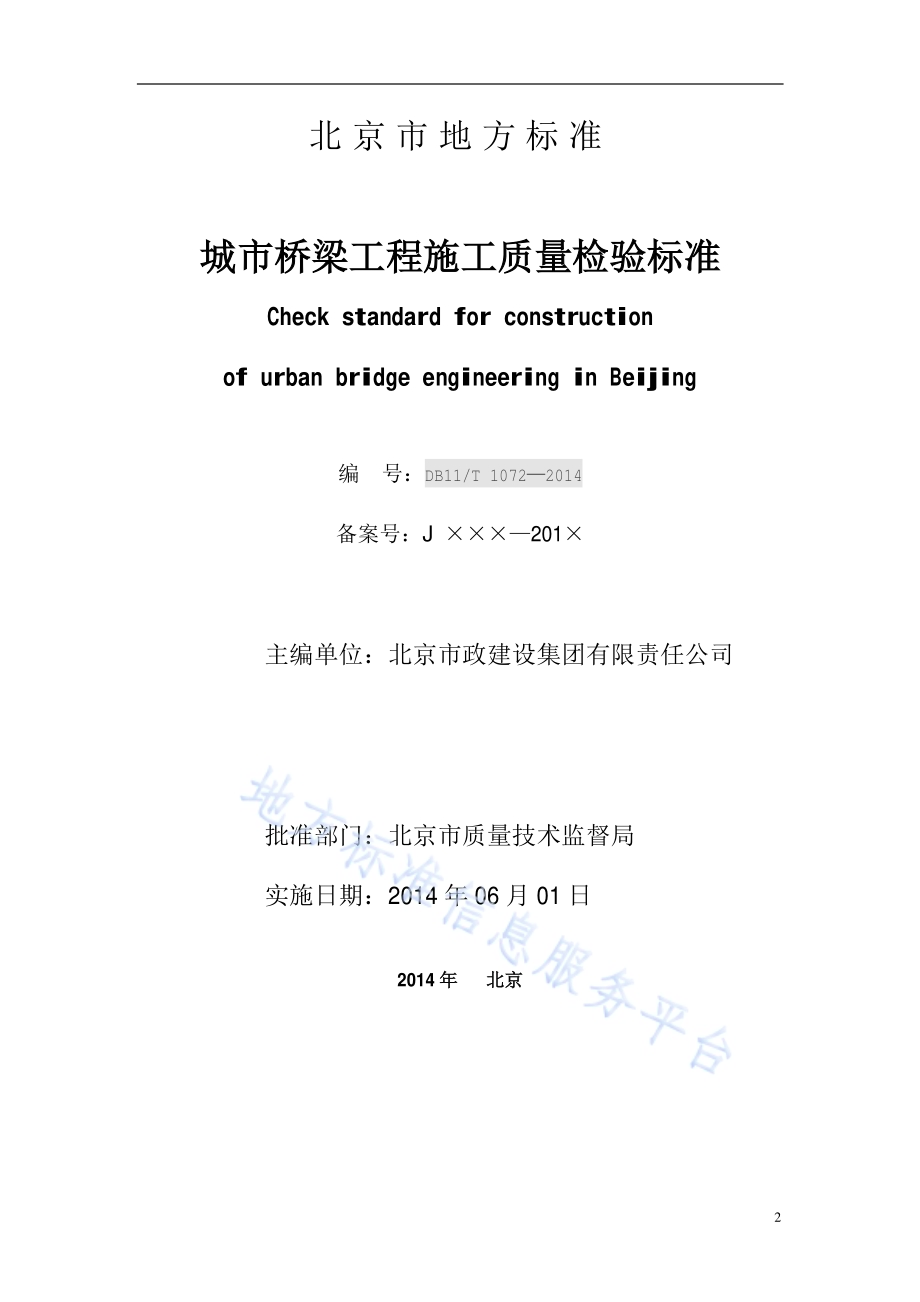

北京市地方标准编 号：DB11/T 1072 2014 备案号：J 20 城市桥梁工程施工质量检验标准 Check standard for construction of urban bridge engineering in Beijing 2014-02-26发布 2014-06-01实施 北京市住房和城乡建设委员会 北京市质量技术监督局 联合发布 2 北京市地方标准 城市桥梁工程施工质量检验标准 Check standard for construction of urban bridge engineering in Beijing 编 号：DB11/T 1072 2014 备案号：J 201 主编单位：北京市政建设集团有限责任公司 批准部门：北京市质量技术监督局 实施日期：2014年 06月 01日 2014年 北京 3 前 言 本标准是强制性标准，其中 3.1.1为强制性条文，必须严格执行。本标准根据北京市质量技术监督局 2010年 2月 11日下发的关于征求 2010年北京市地方标准制修订项目意见的通知（项目编号 128号）的要求，由北京市政建设集团有限责任公司、北京市交通委组织编写。本次修订的主要技术内容：1 增加了对 施 工 单位的质量 管理 方 面 的 规定。2 调整了工程 质量 验收 的 划分 方 式。3 新增了验收合 格条 款。4 修订 了 条文 说明。本标准 共 21章，附录 A为 规范 性的 附录。为 提高 标准质量，请各 单位 在 执行本 规程过程 中，结合工程 实 践，认真总结经验，并将 意见 和 建 议寄至 北京市政建设集团有限责任公司（邮 政编 码：100048，地 址：北京市 海淀区三虎桥南路 6号，E-mail：BMECTC）。本标准主编单位：北京市政建设集团有限责任公司 北京市 道路工程 质量监督 站 本标准 参 编单位：北京市市政 二 建设 工程 有限责任公司 北京市建设 工程安全 质量监督 总站 北京市市政 一 建设 工程 有限责任公司 北京市市政 三 建设 工程 有限责任公司 北京市市政 四 建设 工程 有限责任公司 北京市市政 六 建设 工程 有限责任公司 北京市 常青 市政 工程 公司 北京 易成 市政 工程 有限责任公司 本标准主要 起草人：刘晖、王健 中、逯平、孙承万、李达、常亚静、李琳、孟庆龙、武子荐、尹海明、王 文 正、李柏青、李 华君、许亮、段鹏俊、康玉玺、蔡连军 本标准主要 审查 人 员：孔恒、刘 彦林 4 目 次 1 总 则.10 2 基 本 规定.11 2.1 一 般 规定.11 2.2工程 质量 验收.11 3 支架与拱架.13 3.1 一 般 规定.13 3.2 支架与拱架 的 支搭与拆除.13 4 模板.15 4.1 一 般 规定.15 4.2 模板 的制 作与 安 装.15 5 钢筋.18 5.1 一 般 规定.18 5.2 钢筋 制 作.18 5.3 钢筋 安 装.21 6 预应力.23 6.1 一 般 规定.23 6.2 制 作与 安 装.23 7 混凝土.26 7.1 一 般 规定.26 7.2 混凝土 施 工.26 8 砌体.28 8.1 一 般 规定.28 8.2 检 验（验收）标准.28 9 基础.30 9.1 一 般 规定.30 9.2 基坑.30 9.3 现浇混凝土基础.31 9.4 砌体基础.31 9.5 沉入桩.31 9.6 钢 管 桩.32 9.7 沉桩.33 9.8 混凝土灌注桩.33 9.9 沉井基础.34 9.10 地下 连续墙.36 9.11 现浇混凝土 承 台.36 10 墩台.38 10.1 一 般 规定.38 10.2 砌体墩台.38 10.3 现浇混凝土墩台.38 10.4 预 制 安 装混凝土柱.40 5 10.5 现浇混凝土盖梁.40 10.6 人 行 天 桥 钢墩柱.41 10.7 台背填土.41 11 支座.43 11.1 一 般 规定.43 11.2 支座 安 装.43 12 钢筋混凝土梁（板）桥.45 12.1 一 般 规定.45 12.2 支架上浇筑梁（板）.45 12.3 预 制 安 装梁(板).46 12.4 悬臂浇筑预应力混凝土梁.47 12.5 悬臂拼装预应力混凝土梁.47 13 钢梁.50 13.1 一 般 规定.50 13.2 制 造.50 13.3 钢梁现场 安 装.53 14 结合 梁.53 14.1 一 般 规定.53 14.2 结合 梁现浇混凝土 结 构.54 15 拱 桥.55 15.1 一 般 规定.55 15.2 拱座.55 15.3 砌筑拱圈.55 15.4 现浇混凝土拱圈.56 15.5 劲 性 骨架混凝土拱圈.56 15.6 装配 式 混凝土拱 部 结 构.57 15.7 钢 管 混凝土拱.59 15.8 中下 承式 拱吊杆 和 柔 性 系杆拱.60 15.9 转体 施 工 拱.60 15.10 拱上 结 构.61 16 斜拉 桥.62 16.1 一 般 规定.62 16.2 索塔.62 16.3 混凝土斜拉 桥 悬臂 施 工.63 16.4 悬臂浇筑混凝土 主 梁.63 16.5 悬臂拼装混凝土 主 梁.64 16.6 钢箱梁 的 拼装.64 16.7 结合 梁 的 工 字钢梁段悬臂.66 16.8 结合 梁 的 混凝土板.66 16.9 斜拉索 安 装.67 17 悬索 桥.68 17.1 一 般 规定.68 17.2 锚碇锚固系统 制 作.68 17.3 锚碇锚固系统 安 装.68 6 17.4 锚碇混凝土.69 17.5 预应力锚索张拉.70 17.6 索鞍 安 装.70 17.7 主 缆架 设.71 17.8 主 缆 防护.72 17.9 索 夹 和 吊索.72 17.10 钢 加 劲梁段拼装.73 18 顶进 箱 涵.75 18.1 一 般 规定.75 18.2 滑 板.75 18.3 预 制 箱 涵.75 18.4 箱 涵顶进.76 19 桥面 系.77 19.1 一 般 规定.77 19.2 排水 设施.77 19.3 桥面 防水层.78 19.4 桥面 铺 装 层.79 19.5 伸缩 装 置.79 19.6 地 袱、缘石、挂 板.80 19.7 防护 设施.81 19.8 人 行 道.82 20 附 属 结 构.84 20.1 一 般 规定.84 20.2 隔音 和 防眩 装 置.84 20.3 梯 道.85 20.4 桥 头 搭板.86 20.5 防冲刷 结 构.86 20.6 照 明 系统.87 20.7 抗震 设施.88 20.8 结 构 防雷接 地.88 21 装 饰 与装 修.89 21.1 一 般 规定.89 21.2 水泥砂浆抹 面.89 21.3 镶饰 面 板 和 贴饰 面 砖.90 21.4 涂饰 质量.91 附录 A桥梁工程质量验收单元的划分.92 本规范用词说明.94 条文说明.95 7 Contents 1 General Provisions.10 2 Basic provisions.11 2.1 General Provisions.11 2.2 Acceptance of quality.11 3 Falsework and arch falsework.13 3.1 General Provisions.13 3.2 Pitched and dismantling of Falsework and arch falsework.13 4 Formwork.15 4.1 General Provisions.15 4.2 Production and installation of formwork.15 5 Reinforcement.18 5.1 General Provisions.18 5.2 Production of reinforcement.18 5.3 Fixing of reinforcement.21 6 Prestress.23 6.1 General Provisions.23 6.2 Production and fixing.23 7 Concrete.26 7.1 General Provisions.26 7.2 Working of Concrete.26 8 Masonry.28 8.1 General Provisions.28 8.2 Test(acceptance)standard.28 9 foundation.30 9.1 General Provisions.30 9.2 Foundation pit.30 9.3 Cast-in-place concrete foundation.31 9.4 Masonry foundation.31 9.5 Penetration Pile.31 9.6 Steel pipe pile.32 9.7 Pile driving.33 9.8 Concrete pile.33 9.9 Caisson foundation.34 9.10 Underground continuous wall.36 9.11 Cast-in-place concrete pile cap.36 10 Pier.38 10.1 General Provisions.38 10.2 Masonry piers.38 10.3 Cast-in-place concrete piers.38 10.4 Prefabricated concrete columns.40 10.5 Cast-in-place concrete capping beam.40 8 10.6 Pedestrian bridge steel pier columns.41 10.7 Pier backfilling.41 11 Bearing.43 11.1 General Provisions.43 11.2 Bearing installation.43 12 Bridge of reinforced concrete beams(board).45 12.1 General Provisions.45 12.2 Falsework pouring beam(plate).45 12.3 Prefabricated beams(plate).46 12.4 Cantilever casting prestressed concrete beam.47 12.5 The cantilever erection prestressed concrete beams.47 13 Steel beams.50 13.1 General Provisions.50 13.2 Manufacture.50 13.3 Steel beams on-site installation.53 14 Composite Beam.53 14.1 General Provisions.53 14.2 Combination of beam situ concrete structure.54 15 Arch bridge.55 15.1 General Provisions.55 15.2 arch abutment.55 15.3 Masonry arch ring.55 15.4 Cast-in-place concrete arch ring.56 15.5 Reinforced with concrete arch ring.56 15.6 Fabricated concrete arch structure.57 15.7 CFST arch.59 15.8 Under the deck arch boom and flexible Tied arch.60 15.9 The swivel Construction arch.60 15.10 Upping structure of Arch.61 16 Cable-stayed bridge.62 16.1 General Provisions.62 16.2 cable tower.62 16.3 Cantilever construction of concrete cable-stayed bridge.63 16.4 Cantilever pouring concrete main beam.63 16.5 The cantilever erection Concrete main beam.64 16.6 Steel box girder assembly.64 16.7 Combined with beam-beam cantilever beam segment.66 16.8 Combined beam concrete slab.66 16.9 Stay cable installation.67 17 Suspension Bridge.68 17.1 General Provisions.68 17.2 Anchor anchorage system production.68 17.3 Anchor anchorage system installation.68 17.4 Anchorage concrete.69 9 17.5 Prestressed cable tensioning.70 17.6 Cable saddle installation.70 17.7 Main Cable Erection.71 17.8 Main cable protection.72 17.9 Cable clamp and slings.72 17.10 Steel stiffening girder segment assembly.73 18 Jacking culvert.75 18.1 General Provisions.75 18.2 Skateboard.75 18.3 Precast box culvert.75 18.4 Box culvert jacking.76 19 Deck System.77 19.1 General Provisions.77 19.2 Drainage facilities.77 19.3 Bridge deck waterproofing layer.78 19.4 Bridge deck pavement.79 19.5 Expansion devices.79 19.6 Bundle wrapped in cloth,curbs,peg board.80 19.7 Protective equipment.81 19.8 Sidewalk.82 20 Subsidiary structure.84 20.1 General Provisions.84 20.2 Sound insulation and anti-glare devices.84 20.3 Stairway.85 20.4 APPROACH SLAB.86 20.5 Anti-erosion structures.86 20.6 Lighting system.87 20.7 Anti-seismic.88 20.8 Structural lightning protection and grounding.88 21 Decorative and decoration.89 21.1 General Provisions.89 21.2 Cement mortar surface.89 21.3 Inlaid panels and Stickers tile.90 21.4 Decoration quality.91 Appendix A Division of quality inspection unit of Bridge Engineering.92 The wording Description of the specification.93 Provisions stating.95 10 1 总则 1.0.1 为 加 强北京市 城 市 桥 梁 工程 质量 管理，统 一 城 市 桥 梁 工程 施 工 质量的 检 验、验收，制 定 本标准。1.0.2 本标准 适用 于北京市行政 区 域 内 新 建、改 建的 城 市 桥 梁 工程 的施 工 质量 控 制、检查和验收，城 市 桥 梁 大 中修 工程 可 参 照 执行。1.0.3 本标准 应与 市政 基础 设施 工程 质量 检 验 与 验收 标准 配 套使用。1.0.4 城 市 桥 梁 工程 施 工 质量的 验收 除应 执行本标准 外，尚 应 符 合 国家 现 行有关标准的 规 定。11 2 基本规定 2.1 一般规定 2.1.1 工程 施 工 中，在 质量 检查、验收 中 使用 的 计 量 器具 和 检 测 设备，必须 经 计 量 检 定合格 后 方 可使用。2.1.2 施 工 中 应 按 合 同 文 件 规定 的 国家 现 行标准 和 设 计 文 件 的要求 进 行施 工过程 与 成 品 质 量 控 制，确保 工程 质量。2.1.3 施 工 中，前 一道工 序未 经验收合 格严 禁进 行下 一道工 序 施 工。2.1.4 桥 梁 工程 施 工 中的施 工 技术文 件、承 包 合 同 文 件 对 施 工 质量 验收 的要求 不得低 于本标准的 规定。2.1.5桥 梁 工程范 围 内的 排水 设施、挡 土墙、引 道 等 工程 施 工 及 验收 应 符 合 北京市 城 市 道路工程 施 工 质量 检 验 标准中的有关 规定。2.2工程质量验收 2.2.1 单位 工程验收程 序 应 符 合 北京市市政 基础 设施 工程 质量 检 验 与 验收 标准的 规定。2.2.2 桥 梁 功能、荷载试 验 按 设 计 要求 进 行。工程 竣 工验收 必须 在 上 述功能 与 荷载试 验 完成 后进 行。2.2.3 工程 竣 工验收 内容 应 符 合 下 列 规定：主控项目 1 桥 下 净空不得小 于设 计 要求。检查 数 量：全 数 检查。检验方法：用水 准 仪测 量 或用 钢 尺 量。2 单位 工程 所 含 分 部 工程 有关 安全和 功能 的 检 测 资料 应 完 整。检查 数 量：全 数 检查。检验方法：检查 工程 组 卷资料，按 规定 进 行 工程 实 体 抽 查 或 对 相 关 资料抽 查。一般项目 3 桥 梁 实 体检 测 允 许 偏差 应 符 合 表 2.2.3的 规定。表 2.2.3桥梁总体检测允许偏差 项目 允 许 偏差（mm）检 验 频率 检 验 方 法 范 围 点 数 桥 梁 轴线 位 移 10 每 座 3 用 经 纬 仪或 全站 仪 检 测 桥 宽 车 行 道 10 每 孔 3 用 钢 尺 量 每 孔 3处 人 行 道 总 长度（注）200，100 每 座 2 用测 距 仪 伸缩 缝间长度 15mm 每联 2 用测 距 仪 引 道 中 线 与 桥 梁 中 线偏差 20 2 用 经 纬 仪或 全站 仪 检 测 桥 头 高程 衔 接 3 2 用水 准 仪测 量 注：1 总 长度 为 桥 梁 总 体检 测 长度。受 桥 梁 型 式、环境温度、伸缩 缝 位 置等 因素 的 影响，实 际 检 测 中通 常 检 测 两 条 伸缩 缝之间 的 长度，或 多 条 伸缩 缝之间 的 累 加 长度。桥 梁 总 长度 验收 时 应 首先满足 伸缩 缝间 长度 要求。4 桥 梁 结 构 受 力钢筋 保护层 厚度 应 符 合 表 2.2.4的 规定。12 表 2.2.4桥梁结构受力钢筋保护层厚度检测允许偏差 项目 允 许 偏差（mm）检 验 频率 检 验 方 法 范 围 点 数 墩台+15mm-7mm 2%最少 5点 用 非破损 检 测 方 法 检 测 梁+10mm-7mm 2%最少 5点 用 非破损 检 测 方 法 检 测 板+8mm-5mm 5 整体外形检查应 符 合 下 列 要求：1）墩台混凝土 表 面平整，色泽均匀，无 明 显错 台、蜂窝麻 面，外 形轮廓清晰；2）砌筑墩台 表 面平整，砌 缝无 明 显缺陷，勾缝密 实 坚 固、无脱落，线角 基 本 顺直；3）桥 台与 挡 墙、护 坡 或 锥坡衔 接 平 顺，无 明 显错 台；沉 降缝，泄 水 孔 设 置 正 确；4）索塔 表 面平整，色泽均匀，无 明 显错 台 和 蜂窝麻 面，轮廓清晰，线型直顺；5）混凝土梁体（框 架 桥 体）表 面平整、色泽均匀、轮廓清晰、无 明 显缺陷；全桥整体 线型 平 顺、梁 缝 基 本 均匀；6）钢梁 安 装 线型 平 顺，防护涂 装 颜色均匀、无漏 涂、无 划 伤、无 起 皮，涂 膜无裂纹；7）拱桥表面平整，无 明 显错 台；无蜂窝麻 面、露 筋 或 砌 缝脱落 现 象，色泽均匀；拱 圈（拱 肋）及 拱上 结 构 轮廓线 圆 顺、无 折弯；8）索股钢丝 顺直、无 扭 转、无 鼓丝、无 交 叉，锚 环 与锚 垫 板 密 贴 并 居 中，锚 环 及外丝 完 好、无 变 形，防护层 无损伤，斜拉索 色泽均匀、无 污染；9）桥梁附属结构稳固，线型直顺，无 明 显错 台，无缺 棱掉 角。检查 数 量：全 数 检查。检验方法：观察 2.3.4工程 竣 工验收 时 可 抽 检 各 单位 工程、分 部 工程和分 项 工程 的质量 情况。13 3 支架与拱架 3.1 一般规定 3.1.1 桥梁工程施工中所用支架与拱架的承载能力必须满足强度、刚度和稳定性要 求。3.1.2 桥 梁 工程 施 工 中 所用 支架与拱架应 根据 工程结 构 形 式、设 计 跨径、荷载、地 基 类别、施 工 方 法、施 工 设备 和 材 料 供 应 等 条 件及 有关的设 计、施 工规范和 法 规 进 行设 计、论证、支 搭与 验收。验 算 水 中 支架 稳 定 性 时，应 考虑 水 流 荷载 和 流冰、船只 及 漂流物 等冲 击 荷载。3.1.3 支架 和 拱架 的设 计 与支搭 中 应 设施 工 预拱 度。施 工 预拱 度 应 考虑 下 列 因素：1 设计文件 规定 的 结 构预拱 度；2 支架 和 拱架 承 受 全 部施 工 荷载引 起 的 弹 性 变 形；3 受载后 由于 杆 件接头 处 的 挤压 和 卸 落 设备 压 缩 而产生 的 非 弹 性 变 形；4 支架、拱架基础 受 载后 的 沉 降；3.1.4 支架 和 拱架 的 预 压 应 按 设 计 要求 进 行 并 符 合 国家 现 行标准的 规定。3.1.5 支架 立 柱 必须 落 在 有 足 够 承 载 力 的地 基上，立 柱 底端 必须 放 置具 有 一定 强 度 和 刚 度 的垫 板。支架 地 基 严 禁 被 水 浸泡，冬 期施 工 必须 采取 防 止冻胀 的 措 施。3.1.6 浇筑混凝土 和 砌筑 前，应 对 支架 和 拱架 进 行 检查 和验收，合 格 后 方 可 施 工。3.1.7 钢筋混凝土 结 构 的 支架 和 拱架 的 拆除 时间，应 符 合 设 计 要求。当 设 计 无 规定 时，应 符 合经 审 批 后 的方案中的 规定。3.1.8 浆 砌 石、混凝土砌 块 拱 桥 拱架 的 卸 落 应 遵守 下 列 规定：1 浆 砌 石、混凝土砌 块 拱 桥 应 在 砂浆 强 度 达 到 设 计 要求强 度 后 卸 落 拱架，设 计未 规定时，砂浆 强 度 应 达 到 设 计 标准 值 的 80%以 上。2 跨径 小 于 10m的 拱 桥 宜 在 拱上 结 构 全 部 完 成 后 卸 落 拱架；中 等 跨径 实 腹 式 拱 桥 宜 在护 拱 完 成 后 卸 落 拱架；大 跨径 空 腹 式 拱 桥 宜 在 腹 拱 横 墙 完 成(未 砌 腹 拱圈)后 卸 落 拱架。3 在 裸 拱 状态卸 落 拱架 时，应 对 主 拱 进 行强 度 及 稳 定 性 验 算，并 采取 必要的 稳 定 措 施。3.1.9 支架、拱架拆除应 遵循“先 支 后 拆、后 支 先 拆“的 原 则。拱架应 按 几个循 环 卸 落，卸 落 量 宜 由 小 渐 大。每 一 循 环 中，在 横向 应 同 时 卸 落，在 纵向 应 对 称 均 衡卸 落。3.2 支架与拱架的支 搭 与 拆除 主控项目 3.2.1 桥 梁 工程 施 工 中 支架 和 拱架 制 作 及 安 装应 符 合 施 工 设 计 图（施 工 方案）的 规定，且稳 固 牢靠，接 缝 严 密，符 合 国家 现 行标准 规定 的 构造 要求。立 柱基础 有 足 够 的 支 撑 面和 排水、防 冻融措 施。检查 数 量：全 数 检查。检验方法：观察 和 用 钢 尺 量。3.2.2 承 重 支架 和 拱架 的 拆除，其 混凝土 必须 达 到 设 计 规定 强 度。检查 数 量：全 数 检查。检验方法：检查 同 条 件 养 护 的 试件 报告。3.2.3 浆 砌 石、混凝土砌 块 拱 桥 拱架 的 卸 落 应 符 合 设 计 要求、专 项方案 和 技术 规程 的 规定。检查 数 量：全 数 检查。检验方法：对照专 项施 工 方案 检查。一般项目 3.2.4 支架与拱架 的 安 装应 符 合 表 3.2.4的 规定。表 3.2.4 支架、拱架 安装 允许偏差 14 注:表中 L为 构筑 物跨 度。项 目 允 许 偏差(mm)检 验 频率 检 验 方 法 范 围 点 数 支架、拱架 纵 轴线 的 平面 偏 位 L/2000,且 不大 于 30 每 个 构筑物 或 每 个构 件 3 用 经 纬 仪测 量 拱架 高程+20-10 用水 准 仪测 量 15 4 模板 4.1 一般规定 4.1.1 桥 梁 工程 施 工 中 所用 模板应 根据 工程结 构 形 式、荷载大小、施 工 设备 和 材 料 供 应 等条 件进 行设 计。模板应 具 有 足 够 的 承 载能 力 和 刚 度，能可 靠 地 承 受 浇筑混凝土 的 重 量、侧 压力 以 及 施 工 荷载。4.1.2 在 浇筑混凝土 之 前，应 对 模板 工程 进 行 验收。4.1.3 模板与混凝土 接 触 面 应 平整、接 缝 严 密。4.1.4 模板 的 拆除应 符 合 下 列 规定：1 非 承 重 侧 模应 在 混凝土 强 度 能保 证 结 构 棱 角 不 损 坏 时 方 可 拆除，混凝土 强 度 宜 为2.5MPa及 以 上。2 芯 模 和 预 留 孔 道 内 模应 在 混凝土 抗 压 强 度 能保 证 结 构 表 面 不 发 生 塌 陷 和 裂缝时，方可 拔出。3 钢筋混凝土 结 构 的 承 重 模板、支架 和 拱架 的 拆除，应 符 合 设 计 要求。当 设 计 无 规定时，应 符 合 表 4.1.4规定。表 4.1.4 现浇 结构 拆除底模时 的 混凝土 强度 结构 类型 结构 跨 度(m)按 设 计混凝土 强度标准 值 的 百 分 率(%)板 2 50 2 8 75 8 100 梁、拱 8 75 8 100 悬臂构 件 2 75 2 100 注：构件混凝土 强 度 必须通 过 同 条 件 养 护 的 试件 强 度 确 定。4.2 模板 的 制作 与 安装 主控项目 4.2.1 模板 制 作 及 安 装应 符 合 施 工 设 计 图（施 工 方案）的 规定，且稳 固 牢靠，接 缝 严 密 不得 漏 浆。模板与混凝土 接 触 面 必须 清 理 干 净 并 涂刷隔 离剂。检查 数 量：全 数 检查。检验方法：观察。一般项目 4.2.2 模板 制 作 允 许 偏差 应 符 合 表 4.2.2的 规定。表 4.2.2 模板制作 允许偏差 项 目 允 许 偏 差(mm)检 验 频率 检 验 方 法 范 围 点 数 木 模板 模板 的 长度 和 宽度 5 每 个 构筑 物 或4 用 钢 尺 量 刨光 模板 和 相 邻 两 板 表 面高 低 差 1 用 钢板 尺 和 塞 尺 量 16 4.2.3 模板 安 装 允 许 偏差 应 符 合 表 4.2.3的 规定。平 板模板 表 面 最 大 的局部 不 平（刨光 模 板）3 每 个 构 件 用 2m直 尺 和 塞 尺 量 平 板模板 表 面 最 大 的局部 不 平（多 层 板）3 榫槽嵌 接 紧 密度 2 2 用 钢 尺 量 钢模板 模板 的 长度 和 宽度 0-1 4 肋 高 5 2 面 板 端 偏 斜 0.5 2 用水 平 尺 量 连 接 配 件(螺 栓、卡 子 等)的 孔 眼 位 置 孔 中 心 与板 面 的 间距 0.3 4 用 钢 尺 量 板 端 孔 中 心 与板 端 的 间距 0-0.5 沿 板 长宽 方 向 的 孔 0.6 板 面 局部 不 平 1.0 用 2m直 尺 和 塞 尺 量 板 面和 板 侧挠 度 1.0 1 用水 准 仪 和 拉 线 量 表 4.2.3 模板安装 允许偏差 项 目 允 许 偏差(mm)检 验 频率 检 验 方 法 范 围 点 数 相 邻 两 板 表 面高 低 差 清 水 模板 2 每 个 构筑物 或 每 个构 件 4 用 钢板 尺 和 塞 尺量 混 水 模板 4 钢 模 板 2 表 面平整 度 清 水 模板 3 4 用 2m直 尺 和 塞 尺 量 混 水 模板 5 钢 模 板 3 垂 直度 墙、柱 H 1000，且 不大 于 6 2 用 经 纬 仪或 垂 线和 钢 尺 量 墩、台 H 500，且 不大 于 20 塔柱 H/3000，且 不大 于 30 模 内 尺 寸 基础 10 3 用 钢 尺 量，长、宽、高各 1点 墩、台+5，8 梁、板、墙、柱、桩、拱+3，6 轴线偏 位 基础 15 2 用 经 纬 仪测 量，纵、横向 各 1点 墩、台、墙 10 梁、柱、拱、塔柱 8 悬浇 各 梁段 8 横 隔 梁 5 支 承面高程+2，5 每 支 承面 1 用水 准 仪测 量 悬浇 各 梁段 底 面高程+10，0 每 个 梁段 1 用水 准 仪测 量 预 埋 件 支座板、锚 垫 板、连 接 板 等 位 置 5 每 个 预 埋 件 1 用 钢 尺 量 平面高 差 2 1 用水 准 仪测 量 螺栓、锚筋 等 位 置 3 1 用 钢 尺 量 外 露长度 5 1 17 注：1 H为构筑 物 高 度（mm），L 为 计 算 长度（mm）。2 支 承面高程 系 指 模板 底 模上 表 面 支 撑 混凝土 面 的 高程。4.2.4 固 定在 模板上 的 预 埋 件、预 留 孔 内 模 不得 遗 漏，且 应 安 装 牢 固.检查 数 量：全 数 检查。检验方法：观察。预 留 孔 洞 预应力筋孔 道 位 置（梁 端）5 每 个 预 留 孔 洞 1 用 钢 尺 量 其 他 位 置 8 1 用 钢 尺 量 孔 径+10，0 1 梁 底 模拱 度+5，-2 每 根 梁、每 个 构 件、每 个 安 装 段 1 沿 底 模 全 长 拉 线，用 钢 尺 量 对 角线差 板 7 1 用 钢 尺 量 墙板 5 桩 3 侧 向弯 曲 板、拱 肋、桁 架 L/1500 1 沿侧 模 全 长 拉 线，用 钢 尺 量 柱、桩 L/1000,且 不大 于 10 梁 L/2000,且 不大 于 10 18 5 钢筋 5.1 一般规定 5.1.1 桥 梁 工程 中 所用 钢筋、焊 条的 品 种、规 格、性 能等 均 应 符 合 设 计 要求 和 国家 现 行标准。5.1.2 钢筋应 按不同 钢 种、等 级、牌 号、规 格 及 生产 厂 家 分 批 验收，确 认合 格 后 方 可使用。5.1.3 钢筋 在 运输、贮存、加工过程 中 应 按不同 钢 种、等 级、牌 号、规 格、生产 厂 家及 检 验 状态 分 类 存 放 并 采取措 施 防 止 锈蚀、污染 和 变 形。5.1.4 钢筋 的 钢 种、等 级、牌 号、规 格 应 按 设 计 要求 采 用。当 需 要 代换 时，必须 办 理 设 计 变 更 文 件。5.1.5 在 浇筑混凝土 之 前 应 对 钢筋 进 行 隐蔽 工程验收，确 认 符 合 设 计 要求，其内容 包 括：1 纵向 受 力钢筋 的 品 种、规 格、数 量、位 置等；2 钢筋 的 连 接 方 式、接头 位 置、接头数 量、接头 面 积百 分 率 等；3 箍 筋、横向 钢筋 的 品 种、规 格、数 量、间距 等；4 预 埋 件 的 规 格、数 量、位 置等。5.2 钢筋 制作 主控项目 5.2.1 钢筋 进 场 时，必须 按 批 抽 取 试件 做 力 学 性 能、工 艺 性 能试 验和 重 量 检 测，其 检 验结 果必须 符 合 国家 现 行标准的 规定。检查 数 量:以 同 牌 号、同 炉 号、同 规 格、同 交 货 状态 的 钢筋，每 60t为 一 批，不 足 60t也 按 一 批 计，每 批 抽 检 1次。检 验 方 法:检查 产 品 合 格 证、出厂 检 验 报告，检查 试件 检 验 报告。5.2.2 对 有 抗震 设 防 要求的 结 构，其 纵向 受 力钢筋 的强 度 应 满足 设 计 要求；纵向 受 力钢筋如 采 用 HRB335E、HRB400E、HRB500E、HRBF335E、HRBF400E或 HRBF500E钢筋，其强 度 和 最 大 力 下 总 伸 长率 的实 测 值 应 符 合 下 列 规定：1 钢筋 的 抗 拉 强 度 实 测 值 与 屈服 强 度 实 测 值 的 比 值 不 应 小 于 1.25；2 钢筋 的 屈服 强 度 实 测 值 与 强 度 标准 值 的 比 值 不 应 大 于 1.30；3 钢筋 的 最 大 力 下 总 伸 长率 不 应 小 于 9%。检查 数 量：按进 场 的批次 和 产 品 的 抽 样 检 验 方案 确 定。检 验 方 法：检查 进 场 复 验 报告。5.2.3 钢筋 调 直 后 应 进 行 力 学 性 能 和 重 量 偏差 的 检 验，其强 度 应 符 合 国家 现 行标准的 规定。盘 卷 钢筋 和 直 条 钢筋 调 直 后 的 断 后伸 长率、重 量 负 偏差 应 符 合 国家 现 行标准的 规定。检 验 数 量：同 一 厂 家、同 一 牌 号、同 一规 格 调 直 钢筋，重 量 不大 于 30t为 一 批；每 批见证取 3件试件。检 验 方 法：3 个 试件 先 进 行 重 量 偏差 检 验，再 取 其中 2个 试件 经 时 效 处 理 后进 行 力 学 性能 检 验。检 验 重 量 偏差时，试件 切口 应 平 滑 且 与 长度 方 向 垂 直，且 长度 不 应 小 于 500mm；长度 和 重 量的量 测 精 度 分 别 不 应 低 于 1mm和 1g。5.2.4 当 钢筋 出 现 脆断、焊 接 性 能不 良 或 力 学 性 能 显 著 不 正常 等 现 象时，应 对 该 批 钢筋 进 行 化学 成分 检 验 或 其 他专 项 检 验。19 检查 数 量:该 批 钢筋 全 数 检查。检验方法:检查 专 项 检 验 报告。5.2.5 钢筋 弯 制 和 末 端弯 钩 均 应 符 合 设 计 要求，如 设 计 无 要求 应 符 合 表 5.2.5-1 和 表5.2.5-2的 规定。表 5.2.5-2 箍 筋 末端弯钩 结 构 类别 弯 曲 角度 图 示 一 般 结 构 90/180 90/90 抗震 结 构 135/135 箍筋弯钩的弯曲直径应大于被箍主 钢筋 的 直 径，且 HPB235钢筋 不得小 于 箍 筋 直 径 的 2.5倍，HRB335不得小 于 箍 筋 直 径 的 4倍；弯 钩 平 直 部 分 的 长度，一 般 结 构 不 宜 小 于 箍 筋 直 径的 5倍，有 抗震 要求的 结 构 不得小 于 箍 筋 直 径 的 10倍。检查 数 量:每 工 作 日 同 一 编号 钢筋 抽 查 不 少 于 3件。检验方法:用钢尺 量。表 5.2.5-1 受力钢筋 弯制及末端弯钩形
