城市轨道交通安全防范系统技术要求 第2部分：视频安防监控子系统DB11／T 646.2-2016.PDF

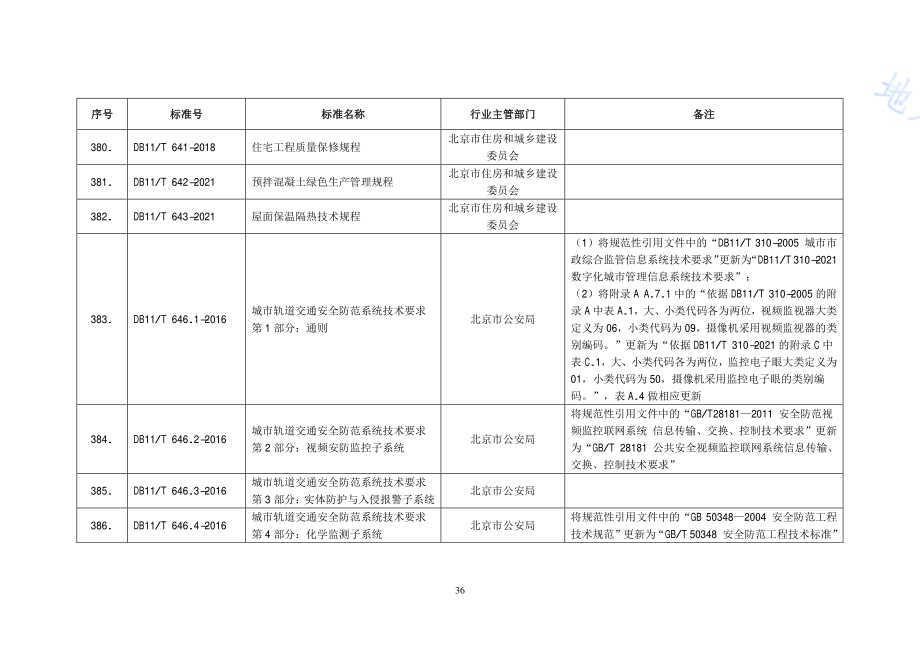

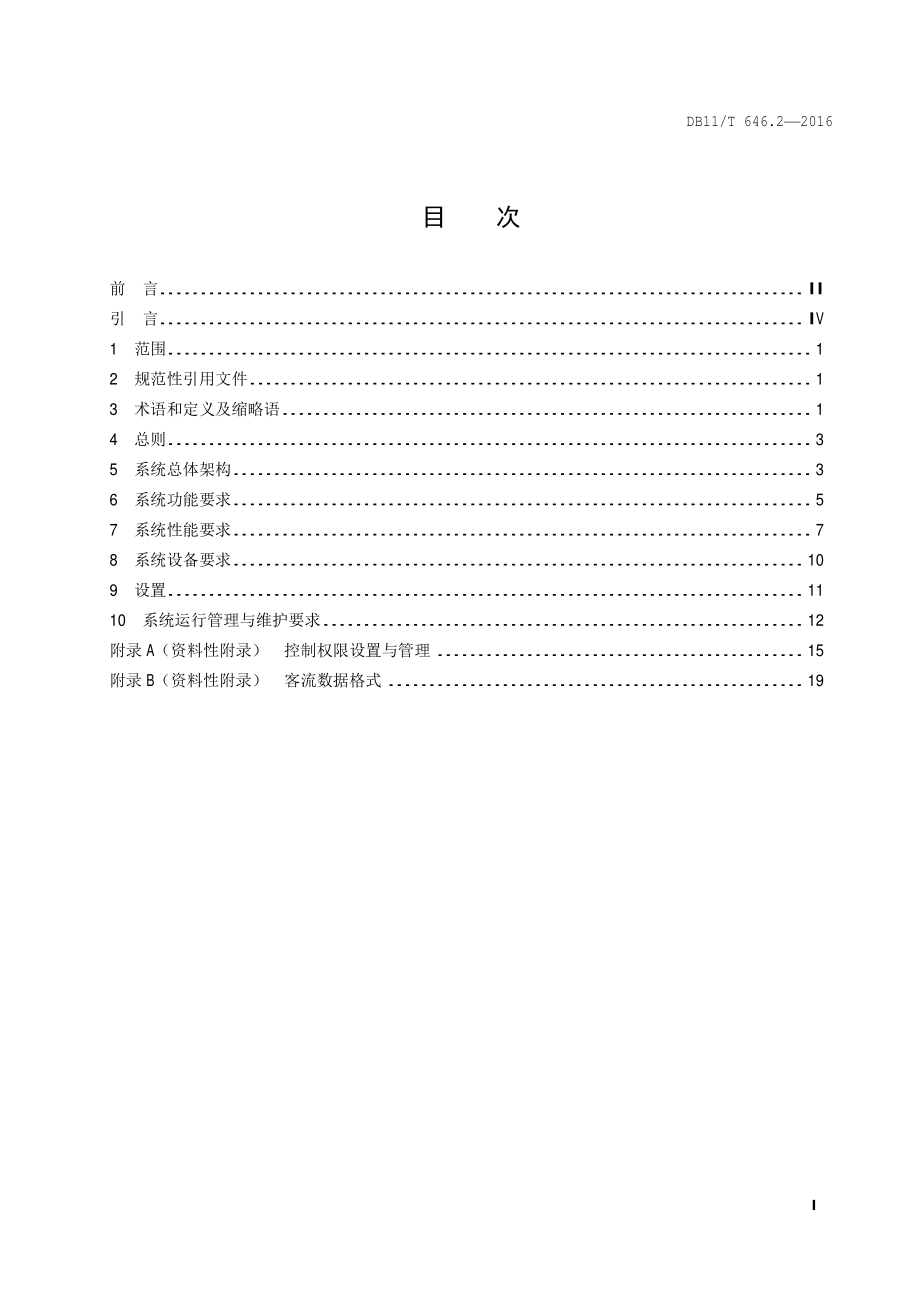

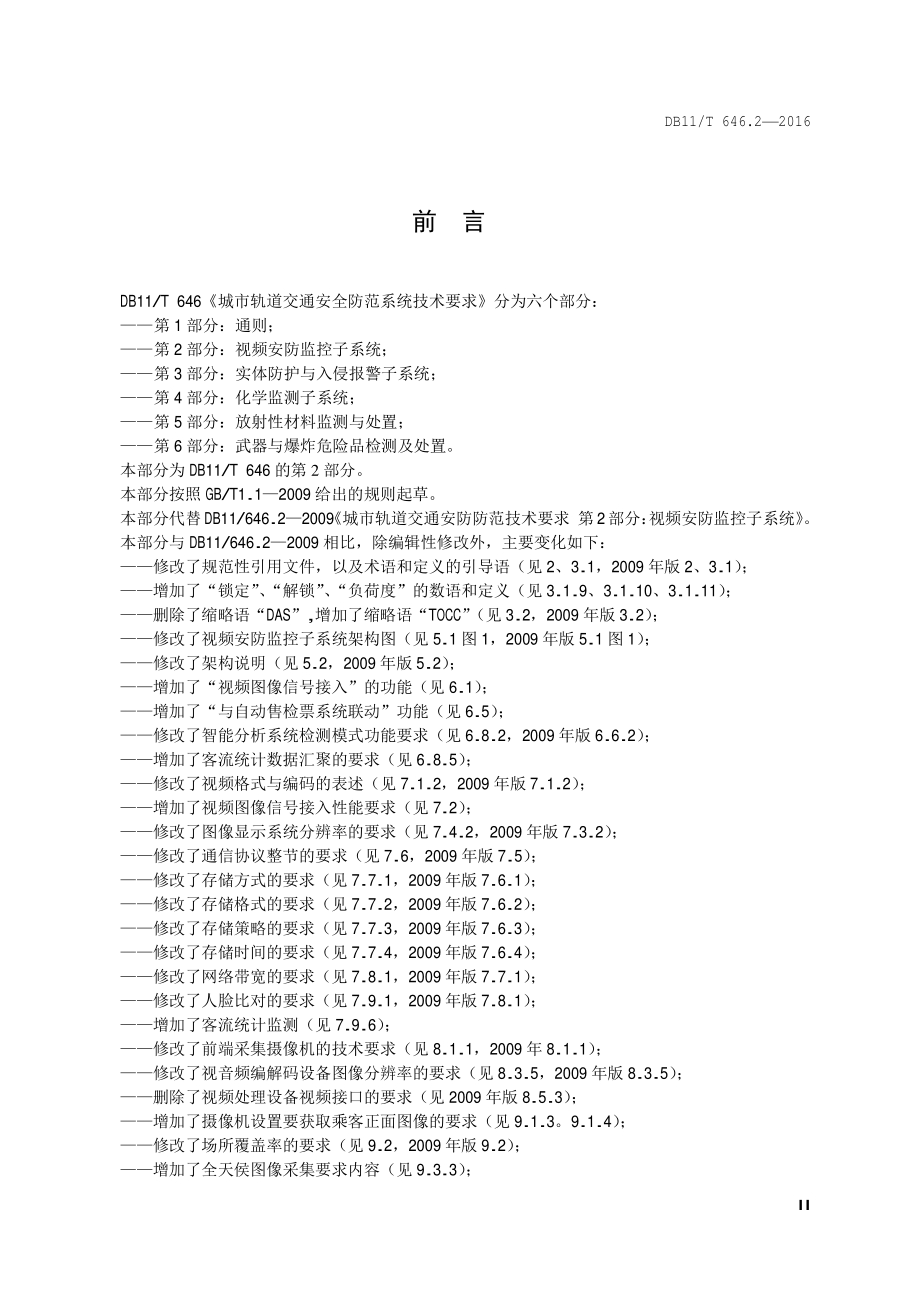

36序号 标准号 标准名称 行业主管部门 备注 380.DB11/T 641-2018 住宅工程质量保修规程 北京市住房和城乡建设 委员会 381.DB11/T 642-2021 预拌混凝土绿色生产管理规程 北京市住房和城乡建设 委员会 382.DB11/T 643-2021 屋面保温隔热技术规程 北京市住房和城乡建设 委员会 383.DB11/T 646.1-2016 城市轨道交通安全防范系统技术要求 第 1部分：通则 北京市公安局（1）将规范性引用文件中的“DB11/T 310-2005 城市市 政综合监管信息系统技术要求”更新为“DB11/T 310-2021 数字化城市管理信息系统技术要求”；（2）将附录 A A.7.1中的“依据 DB11/T 310-2005的附录 A中表 A.1，大、小类代码 各 为 两位，视频 监 视器 大类定义 为 06，小类代码为 09，摄像机采 用 视频 监 视器 的类别编 码。”更新为“依据 DB11/T 310-2021的附录 C中 表 C.1，大、小类代码 各 为 两位，监 控电子眼 大类 定义 为01，小类代码为 50，摄像机采 用监 控电子眼 的类 别编码。”，表 A.4做相应 更新 384.DB11/T 646.2-2016 城市轨道交通安全防范系统技术要求 第 2部分：视频 安防监 控子 系统 北京市公安局 将规范性引用文件中的“GB/T28181 2011 安全防范 视 频 监 控联网 系统 信息 传输、交 换、控制 技术要求”更新为“GB/T 28181 公 共 安全 视频 监 控联网 系统信息 传输、交 换、控制 技术要求”385.DB11/T 646.3-2016 城市轨道交通安全防范系统技术要求 第 3部分：实体 防 护与入侵报警子 系统 北京市公安局 386.DB11/T 646.4-2016 城市轨道交通安全防范系统技术要求 第 4部分：化 学 监 测子 系统 北京市公安局 将规范性引用文件中的“GB 50348 2004 安全防范工程 技术规范”更新为“GB/T 50348 安全防范工程技术 标准”ICS 13.320 A 91 备案号 DB11 北京市地方标准 DB11/T 646.2 2016 代替 DB11/646.2-2009 城市轨道交通安全防范系统技术要求 第 2部分：视频安防监控子系统 Technical requirements for urban rail traffic security Part 2：Video security monitoring subsystem 2016-10-19发布 2017-02-01实施 北京市质量技术监督局 发布 DB11/T 646.2 2016 I 目 次 前 言.II 引 言.IV 1 范围.1 2 规范性引用文件.1 3 术语和定义及缩略语.1 4 总则.3 5 系统总体架构.3 6 系统功能要求.5 7 系统性能要求.7 8 系统设备要求.10 9 设置.11 10 系统运行管理与维护要求.12 附录 A（资料性附录）控制权限设置与管理.15 附录 B（资料性附录）客流数据格式.19 DB11/T 646.2 2016 II 前 言 DB11/T 646城市轨道交通安全防范系统技术要求分为六个部分：第 1部分：通则；第 2部分：视频安防监控子系统；第 3部分：实体防护与入侵报警子系统；第 4部分：化学监测子系统；第 5部分：放射性材料监测与处置；第 6部分：武 器 与 爆炸危险品检 测及处置。本 部分为 DB11/T 646的 第 2部分。本 部分 按照 GB/T1.1 2009给出的 规则 起草。本 部分代替 DB11/646.2 2009城市轨道交通安防防范技术要求 第 2部分：视频安防监控子系统。本 部分与 DB11/646.2 2009相比，除编辑 性 修改外，主 要 变 化 如下：修改了 规范性引用文件，以 及术语和定义 的 引 导 语（见 2、3.1，2009年版 2、3.1）；增加了“锁 定”、“解锁”、“负荷度”的 数语和定义（见 3.1.9、3.1.10、3.1.11）；删除了 缩略语“DAS”,增加了 缩略语“TOCC”（见 3.2，2009年版 3.2）；修改了 视频安防监控子系统架构 图（见 5.1图 1，2009年版 5.1图 1）；修改了 架构 说明（见 5.2，2009年版 5.2）；增加了“视频 图像信号接 入”的 功能（见 6.1）；增加了“与 自动售检票 系统 联动”功能（见 6.5）；修改了智 能分 析 系统 检 测 模 式功能要求（见 6.8.2，2009年版 6.6.2）；增加了 客流统 计 数据 汇聚的 要求（见 6.8.5）；修改了 视频格式与 编码的表述（见 7.1.2，2009年版 7.1.2）；增加了 视频 图像信号接 入性能要求（见 7.2）；修改了图像显示 系统分 辨率的 要求（见 7.4.2，2009年版 7.3.2）；修改了 通 信协议整节的 要求（见 7.6，2009年版 7.5）；修改了存储方 式 的 要求（见 7.7.1，2009年版 7.6.1）；修改了存储 格式 的 要求（见 7.7.2，2009年版 7.6.2）；修改了存储策 略 的 要求（见 7.7.3，2009年版 7.6.3）；修改了存储时间的 要求（见 7.7.4，2009年版 7.6.4）；修改了网络带宽的 要求（见 7.8.1，2009年版 7.7.1）；修改了人脸比对的 要求（见 7.9.1，2009年版 7.8.1）；增加了 客流统 计 监测（见 7.9.6）；修改了 前 端采集摄像机的 技术要求（见 8.1.1，2009年 8.1.1）；修改了 视 音 频 编解码 设备 图像 分 辨率的 要求（见 8.3.5，2009年版 8.3.5）；删除了 视频处理设备视频 接口的 要求（见 2009年版 8.5.3）；增加了摄像机 设置要 获取乘 客 正面 图像的 要求（见 9.1.3。9.1.4）；修改了 场所覆盖 率的 要求（见 9.2，2009年版 9.2）；增加了 全 天侯 图像采集 要求 内容（见 9.3.3）；DB11/T 646.2 2016 III 增加了 系统运行管理与维护要求（见 10）；增加了“附录 B”。本 部分 由北京 市 公 安 局公共 交通安全 保卫 总 队提 出。本 部分 由北京 市 公 安 局归 口。本 部分 由北京 市 公 安 局组织 实 施。本 部分 起草 单位：机 械科 学 研究 总 院、北京 全 路 通 信信号 研究 设 计 院有 限 公司、北京亚太 安 讯科 技有 限 责任公司、富盛科 技 股份有 限 公司、北京 轨道交通 建 设管理 有 限 公司、北京 市 地铁 运 营有 限 公司、北京 市交通 信 息中心、北京声迅电 子 股份有 限 公司、北京 市警视 达 机 电 设备 研究所有 限 公司、北京竞业达 数 码 科 技 有 限 公司 本 部分 主 要 起草人：孙伟 年、李树启、左五平、王小平、吴晓光、潘皓、娄健、宋银芳、刘刚、尹秋霞、王昕楠、祁影、杨志刚、刘镇涛、张继伟、马 腾、戚程远、叶响、张 赫、陈敏波、孙 明 阳、张 国 建、张 晔、曾广坤、陈 伟、宋 爱丽、葛昱、孙 宇星、李伟、隋莉颖、王 立勋、吴 昊、王 宁。DB11/T 646.2的 历次 版本 发布情况 为：DB11/646.2 2009。DB11/T 646.2 2016 IV 引 言 城市轨道交通 是大型 城市 公共 交通系统 的 重 要 组 成 部分。北京 市城市轨道交通 经过多 年 发展，正 处 于高速 建 设 发展期，在 北京 市 公共 交通 领域 正 起 着越来越重 要 的 作 用。城市轨道交通 是一 个 相对 封闭 的 高速 交通系统，客流 量大、通道和流 量受 客 观条 件限制，存 在 相对 薄弱环 节，因此，对 公共 安全防范 提 出了 很高 的 要求。安全防范 是 人 防，物 防，技防系统 的 总 成 和 有 机 结合。本 标准 主 要 对 实体防范和技术防范系统 的 设计、施 工做 出了 要求和规定，涉 及 人 力 防范 的 要求 由 相 关 的 法 规、文件规定。本 标准是 系 列标准，由 总体 结 构及 一般 设 计 要求、视频安防监控子系统，实体防护与入侵报警子系统、化学监测子系统、放射性材料监测与处置、武 器 与 爆炸危险品检 测及处置 等 部分 组 成，为 新 建 和 改造既 有 城市轨道交通 线 路 的 安全防范技术系统 提 供 了 技术 依 据。DB11/T 646.2 2016 1 城市轨道交通安全防范系统技术要求 第 2部分：视频安防监控子系统 1 范围 DB11/T 646的本 部分规定 了 视频安防监控子系统 的 总体架构、系统功能、系统性能、相 关 设备、设 置及运行管理与维护要求。本 部分 适 用 于 城市轨道交通安全防范 的 视频安防监控子系统 的 规 划、设 计、建 设和 改 造，并可指导 工程验收。2 规范性引用文件 下 列 文件 对 于 本 文件 的 应 用 是 必不 可 少 的。凡 是 注日 期 的 引用文件，仅 所 注日 期 的版本 适 用 于 本 文 件。凡 是 不注日 期 的 引用文件，其最 新 版本（包括 所有 的修改 单）适 用 于 本 文件。GB 4208 外 壳 防护 等 级(IP代 码)GB/T 17191.3 信 息 技术 具 有 1.5Mbit/s数据 传输 率的 数 字 存储 媒 体及 其伴 音的编码 第 3部分：音 频 GB/T 26718-2011 城市轨道交通安全防范系统技术要求 GB/T28181-2011 安防防范视频监控 联网 系统 信 息 传输、交 换、控制技术要求 GB 50348 安全防范 工程 技术规范 GB 50395 视频安防监控系统 工程 设 计 规范 GA/T 75 安全防范 工程程 序 与要求 GA/T 367 2001 视频安防监控系统技术要求 GA/T 669.1 2008 城市监控报警 联网 系统 技术 标准 第 1部分:通用技术要求 YD/T 1171 2001 IP网络 技术要求 网络 性能 参 数与 指标 DB11/T 384（所有 部分）图像信 息 管理系统技术规范 DB11/T 646.1 2016 城市轨道交通安全防范技术要求 第 1部分：通则 DB11/T 855 安全技术防范系统维护通用要求 3 术语和定义及缩略语 3.1 术语和定义 DB11/T 646.1-2016界 定 的以 及 下 列 术语和定义 适 用 于 本 文件。3.1.1 图像资源 image resource 图像采集 设备、图像存储 设备、图像 转 发 设备 等 所提 供 图像的集 合。3.1.2 视频安防监控系统 video surveillance and control system 利 用视 音 频技术 探 测 对 设防 区 域 进 行监视、能实 时显示 并 记 录 现 场 图像 和 声 音的 系统。DB11/T 646.2 2016 2 3.1.3 智能视频分析 intelligent video analysis 利 用 现 代 计 算 机 视 觉 的方 法，通 过 对摄像机 拍 摄的 视频 序 列 进 行实 时自动 分 析，实 现 对 视频 场 景 中 所 关 注目 标 的 定 位、识别 和 跟踪，并在此 基础上 对 目 标 的 行为 进 行 判断，以 侦 测和 应 对 异常 情况。3.1.4 全局用户管理机构 global user management unit 根 据 应 用 需 求和 有 关 管理规定，对 全 局 的 用 户进 行 添 加、变 更 和 撤消 等 管理 的 组织。3.1.5 用户集 user set 具 有 相对 统 一 使 用 特征 的 用 户 的集 合。3.1.6 用户组 user group 按照 应 用 需 求 结合 资 源特 性，由 管理 平 台确 定 的 用 户 集的集 合，同 一 用 户 组 对 特 定 的 资 源具 有 相 同 的 权限和 相 同 的 级别。3.1.7 权限 competence 用 户 对 视频资 源 的 访问 及控制能 力。3.1.8 级别 level 用 于 表示 不同 用 户 集 在 访问同 一 资 源 时的 先后顺序。由 0-99表示，不同 数 值 代 表 不同 等 级，数 值 越大等 级 越高。3.1.9 锁定 lock 是 对图像 控制权 较长 时间的 保 持，免 受 低级别 用 户干扰 的 功能。3.1.10 解锁 unlock 解除对图像 控制权 的 长 时间 保 持 的 功能，可 以人 工 解锁 和 自动解锁。3.1.11 负荷度 degree of loading 单位 时间 内,换 乘 与 出 入 口 通道实 际 通 过 客流 量 与设 计 通行 量 的比 值。3.2 缩略语 DB11/T 646.1 2016界 定 的 缩略语 以 及 下 列 缩略语 适 用 于 本 部分。AVS：数 字 音 视频 编解码 技术 标准（Audio video coding standard）DB11/T 646.2 2016 3 NAS：网络 附 加存储(Network attached storage)OSD：视频 字符叠 加（On-screen display）PAL：逐 行 倒 相(Phase alternative line)PTZ：摄像机 或云台 所 支持 的动 作，包括云台 左 右移 动、上 下 移 动 和 镜头 的 焦距 缩放（Pan-tilt-zoom）QoS：服务质 量（Quality of service）SAN：存储 区 域 网络(Storage area network)SDK：软 件 开 发工 具包（Software development kit）SNMP：简 单 网络 管理 协议（Simple network management protocol）TOCC：交通运行监测 调 度 中心(Transportation Operations Coordination Center)4 总则 4.1 城市轨道交通安全防范视频安防监控子系统 建 设，应 纳 入城市轨道交通 工程 总体规 划、并 进 行 综 合 设 计、同 步 施 工、独 立验收、同 时 交 付 使 用。4.2 轨道交通视频安防监控系统设 计 应符 合 GB 50348、GB 50395和 DB11/T 384（所有 部分）的 规定，并 根 据 DB11/T 646.1 2016表 2的 要求设置。4.3 城市轨道交通安全防范视频安防监控子系统 的 设 计 程 序、施 工程 序应符 合 GA/T 75的 规定。4.4 城市轨道交通安全防范视频安防监控子系统 中 选择 使 用 的 设备、产 品 应具 有 国 家认 可 的检 验 部 门出 具 的 有 效 的检 验 报 告。4.5 轨道交通视频安防监控子系统 应 满足 与 其 他 安防子系统 集 成 的 要求，并 具 有 与 其 他 系统 的接口。5 系统总体架构 5.1 系统总体架构图 DB11/T 646.2 2016 4 城市轨道交通安全防范视频监控子系统 由 图像信 息 接 入 平 台、图像信 息 汇聚 平 台、图像信 息 管理 平 台 等 三 个部分构 成。系统总体架构 图见图 1。图 1 视频安防监控子系统架构图 5.2 架构说明 5.2.1 图像信息管理平台 图像信 息 管理 平 台 是 轨道交通安全防范视频监控子系统 路 网 级 的 指 挥、决 策 和管理 平 台，包括 路 网 安防 指 挥 中心、TCC、TOCC；具 有 图像信 息 汇聚 平 台上传 的 视频 图像 与客流 信 息 本 地 显示、控制、接 收 报警 信 息、对 重 要 事 件和 突 发 事 件 信 息 进 行 存储，对 全 网 历 史 图像 资 源进 行 检 索、回 放和 向 上级 指挥 平 台转 发 图像 与 相 关 信 息 的 功能。5.2.2 图像信息汇 聚 平台 图像信 息 汇聚 平 台 是 轨道交通安全防范视频监控子系统 线 路 或区 段 级 的 指 挥、控制和管理 平 台，可与 线 路 安防监控 中心 实 现 视 音 频与客流 信 息 交 互；对接 入 平 台上传 实 时图像 进 行 本 地 显示、控制，对 重要 事 件 信 息 进 行 存储，对接 入 平 台 历 史 图像 进 行 检 索 与 回 放，并 具 有 转 发 功能。同 时 承担向 上级 管理 平台 报 告 本 地 系统运行 状态 与 事 件 信 息、接 受并 转 发 上级 系统 的 决 策信 息 与控制 信 令 的 任 务。5.2.3 图像信息 接入 平台 OCC TCC 车站综 控 室 管理 平 台 汇聚 平 台 接 入 平 台 图像 资 源 采集 设备 1 图像 资 源 采集 设 备 N 路 网 安防 指 挥 中心 线 路 安防监控 中心 车站 安防 值 班室 车 载 接 入 平 台 市 级 指 挥 平 台/TOCC DB11/T 646.2 2016 5 图像信 息 接 入 平 台 是 轨道交通安全防范视频监控子系统 站、场、段 的 监控 平 台，实 现 对 前 端图像 资源 与客流 信 息 的采集、显示、存储、控制、转 发、报警 联动；与 车站 安防 值 班室 实 现 安防 信 息 交 互，向上级 汇聚 平 台 报 告 系统运行 状态、事 件 信 息，接 受并 执 行 上级 平 台 下 达 的 控制 信 令 的 任 务；对本 地 历 史图像 与客流 信 息 进 行 检 索、回 放和 显示网 管 信 息。5.2.4 车载接入 平台 车载 接 入 平 台 实 现 对 列 车 图像 资 源进 行 信号采集、图像的显示、存储、转 发 和报警 联动。6 系统 功 能要求 6.1 视频图像信号 接入 6.1.1 系统 应 满足 多 种 视频 图像信号接 入要求，应 能 接 入 模 拟、数 字 压 缩及数 字 非压 缩 形 式 的图像信号。6.1.2 应具 有 对接 入视频 图像信号 丢失 的 判别 功能。6.1.3 应具 有 对接 入视频 图像信号 质 量 的 判别 功能。6.2 实 时 图像 调阅 6.2.1 各 级 平 台 可 通 过 选 用 相 应 图像 资 源 编码对 指 定 的 视频监控系统 图像 进 行实 时 调阅，支持 调阅 图 像 抓帧调阅。图像信 息 汇聚 平 台 可 调 用 车载 系统 的图像。轨道交通视频安防监控系统 图像 资 源 编码见 DB11/T 646.1 2016附录 A。6.2.2 应 能 支持 系统 内 多 个 平 台 的 多 个用 户同 时 访问同 一 个资 源 点 的图像信 息。6.2.3 图像信 息 管理 平 台、汇聚 平 台 和 接 入 平 台应具 有 线 路 或 路 网 电 子 地 图 调 用功能，支持 通 过 点击图像 标 识 调阅 摄像机图像。6.3 图像 显示 6.3.1 图像信 息 管理 平 台 可 选择 任 意 汇聚 平 台 的 任 意 图像 至 显示 设备 上 显示，也 可 采 用 自动 切 换或 手 工 切 换 控制 方 式监视。6.3.2 图像信 息 汇聚 平 台 可 选择 管 辖 范围 内任 意 接 入 平 台 的 任 意 图像 或 车载 系统 的图像 至 显示 设备 上 显示，也 可 选择循 环 监视。6.3.3 图像信 息 接 入 平 台应 采 用 自动 循 环 方 式 或 手 动 选择 方 式，在 显示 设备 上 显示 单 画 面 或 多 画 面 图 像。6.3.4 管理 平 台、汇聚 平 台、接 入 平 台应具 备 多 组 自 定义 编 组 方 式。6.4 存储与回放 6.4.1 图像信 息 管理 平 台应 可 根 据 需 要 存储图像信 息，可远程 下 载 和 调阅 任 意 接 入 平 台 的 任 意 视频录像，可 对 录 像 进 行 光 盘刻 录 复 制。6.4.2 图像信 息 汇聚 平 台应 可 根 据 需 要 存储图像信 息，可依 据权限规定 远程 下 载 和 调阅 管 辖 范围 任 意接 入 平 台 的 任 意 视频录 像，可 对 录 像 进 行 光 盘刻 录 复 制。6.4.3 图像信 息 接 入 平 台应 对本 地 接 入 的 全部 图像 进 行实 时存储。6.4.4 接 入 平 台应 按照 视频 图像存储信 息 的时间 及 内容 要求,实 现 视频 图像存储 数据备 份 功能。6.4.5 各 级 平 台 可 按照 录 像时间、摄像机 位 置、日 期 范围及 相 关 属 性 等 进 行 历 史 图像的 分 类 检 索，回 放 速 度 应 可 设置。DB11/T 646.2 2016 6 6.4.6 音 频与视频 同 步 存储 回 放。6.5 与自动售检票 系统 联动 宜 实 现 视频 图 片 采 帧 与 闸 机 刷卡、自动售票 和 人 工 售票 操 作 的联动，实 现 视频 采 帧 图 片 与实 时票 卡 数据 一一 对 应。相 关 图 片 的采 帧 时 点宜 分 别 为：刷卡 通 过 闸 机 过程 中、自动售票 确 认操 作过程 中 和 人 工售票的票 款 交 接 过程 中。采 帧 图 片 的存储 和 上传 规格 不应低 于 拍 摄图像的 设置规格。6.6 用户管理 与 权限管理 6.6.1 用 户 管理 应具 有 用 户 的 创 建、修改、删除 等 基 本 功能。6.6.2 可 对 用 户进 行资 源 划 分和权限分 配，使 用 户具 有 访问 指 定视频 源 的 能 力。本 系统 各 级 平 台 内 与 平 台 间的 控制权限 的 设置与管理，见 附录 A。6.6.3 应 对 访问 用 户进 行用 户 名 和 密 码的 认证。6.6.4 支持应 急状态 下 用 户 权限 的自动/手 动 设置和管理。6.6.5 对 前 端 设备 的 控制 采 用 优 先级 控制 策 略，系统 可 设置 不低 于 99个 优 先级。根 据控制 优 先级别 来 允许 和限制 对 前 端 设备 的 手 动 或 自动 操 作。6.6.6 低 权限用 户 在 向 高 权限用 户 正 在 控制 的图像 资 源 发 出 控制 命令 时，低 权限用 户 的 控制 命令无 效，系统 应 向 低 权限用 户 发 送无 权限 提 示信 息。6.6.7 相 同 权限用 户 按时间 顺序 占 用资 源。6.6.8 高 权限用 户 在 停止操 作 后，控制权 应 占 用 一 段 时间，占 用 时间 可 设置。6.6.9 提 供 用 户 操 作 日 志 并可 打印。6.7 设 备管理 6.7.1 应 对 系统设备 的 运行 情况 进 行 综 合 监视与管理，可 对 系统 配 置和数据 做 及 时的修改。6.7.2 应 实 时 监测 摄像机、云台、模 拟 视频 矩阵、操 作 键盘、画 面 处理 器、字符叠 加器、视频分 配器、视频 编解码 设备、存储 设备 等 主 要设备 的 工作 状态。可 识别 设备 故障，对 故障 进 行定 位，发 生 故障 时 及 时 进 行 多 媒 体 声 音 及 图像 报警 并可 打印 报警报 告。6.7.3 应 实 时 监测运行 中 的 服务 器的 磁 盘 空 间、进 程 数 量、用 户 数 量、内 存、CPU使 用 情况等 参 数；应 监测 进 程 状态、进 程 占 用 CPU时间、进 程 内 存 使 用 情况。6.7.4 应 实 时 监测 网络 设备 网络端口的 状态、流 量、丢 包 率 等。6.7.5 应 实 时 监测 各车站、场、段 机 柜温、湿 度，当温、湿 度 超 过 预 设 值 时 应 自动 报警。6.7.6 应具 备系统管理 日 志 信 息 和 故障 信 息 的 统 计、查询 和报 表 生 成 功能。6.7.7 可 网 管设备 应支持 时 钟 同 步 功能。6.7.8 设备管理 应支持 SNMP协议。6.8 智能视频分析 6.8.1 智 能视频分 析 功能 应 该易 于 启 动 和 停止，并 能 够 根 据 时间 设定 进 行 布 防和 撤 防 操 作。6.8.2 智 能视频分 析 系统 应支持 多 种 检 测 模 式。在 换 乘 车站 的 换 乘 通道 内 应 实 现不少 于 2处 断 面 的 客流统 计 功能，客流数据格式 参 见 附录 B。6.8.3 告 警 产 生 的 同 时，视频 内容 分 析 进 程 应不 受 报警 触 发 的 影 响 而 中 断。6.8.4 每 个 图像信 息 接 入 平 台 宜 具 有 智 能视频分 析 功能 并可 同 时 处理 不少 于 4路 视频，每 一 分 析 单 元应支持 单路 视频 的 多 层 防 区 设置和 多 个 目 标 实 时 跟踪 分 析。报警 时 应 自动 弹 出 画 面，并 将 报警数据 上传 到 图像信 息 汇聚 平 台。6.8.5 客流统 计 数据 应最 终 汇聚 至 图像信 息 管理 平 台 DB11/T 646.2 2016 7 7 系统性能要求 7.1 一般 要求 7.1.1 系统 内 各 级 平 台 之 间 应 能 有 效 地 进 行通 信 和 共 享 数据。7.1.2 视频格式与 编码 应符 合 DB11/T 384.2的 规定，图像 分 辨率 不应低 于 支持 720 576。7.1.3 系统 音 频 信号 应 按 GB/T 17191.3 音 频第 二层 的 规定 执 行，音 频 的码 流 率 应不低 于 32Kbps。7.1.4 系统 内所有 设备 应开 放控制 协议，编解码 设备 应 提 供 SDK。7.1.5 系统 应 采 用 模 块 化设 计，系统规 模 和功能 易 于 扩充，系统 配 套 软 件 具 有 升 级 能 力。7.1.6 提 供 清晰、简 洁、友好 的 中 文 人机 交 互 界 面，操 控 简 便、灵活，易 学 易 用，便 于 管理和维护。7.1.7 系统 应具 备 自检、故障 诊 断 及 故障 弱 化功能，在 出 现 故障 时，应 能 得到 及 时、快 速 的修 复。7.1.8 系统安全性 应符 合 GA/T 669.1 2008第 9章 要求。7.1.9 系统 电 磁兼 容 性 应符 合 GA/T 669.1 2008第 10章 要求。7.1.10 系统 电 源应符 合 GA/T 669.1 2008第 11章 要求。7.1.11 系统 所 使 用设备 的 环 境 适 应 性 应符 合 GA/T 367 2001中 第 7章 的 要求。7.1.12 本 地 系统 间联动 响 应 时间 应不 大于 500ms。7.2 视频图像信号 接入 性能要求 7.2.1 系统 应具 有 各种 视频 图像信号接 入 接口，应 至 少包括 以下接口：CVBS、HDMI、SDI及 以 太 网接口 等。7.2.2 系统 接 入视频 图像 分 辨率 至 少应包括 720X576、1280X720、1920X1080；视频 图像 格式 应符 合DB11/T 384.2的 要求。7.3 实 时 图像 调阅 性能要求 7.3.1 对 指 定 图像 进 行实 时 调阅 时，本 地 系统 响 应 时间 不 大于 500ms；平 台 间（不 含 车载 接 入 平 台）响 应 时间 不 大于 1s。7.3.2 至 少支持 2级 图像 转 发 服务，每 级应 能 支持 大于等于 10个用 户 并发 访问同 一 个监控 点 的图像信息。7.4 图像 显示 性能要求 7.4.1 视频 图像 字符叠 加 应符 合 DB11/T 384.16的 规定。7.4.2 显示 系统 的 输 入 应支持 多 种 格式,显示 系统分 辨率 应 等于高于 被 显示图像 分 辨率。7.4.3 图像 质 量 的 评价 应符 合 DB11/T 384.5 2009中 5.1、5.2、6.1和 6.2节的相 关 规定。7.4.4 车载 实 时图像的 记 录 质 量 不应低 于 其上传 图像的 质 量。7.5 视频 格式与编码 各 级 平 台 间 传输 的 视频格式与 编码 应符 合 DB11/T 384.2的相 关 规定。7.6 通信 协议 7.6.1 管理 平 台 与 各 汇聚 平 台 之 间的 通 信协议 应 遵 循 北京 市 的相 关 规定。7.6.2 汇聚 平 台 与 各 接 入 平 台 之 间的 通 信协议，可 参 考 本 标准 7.6.1的 规定。7.6.3 汇聚 平 台 与 各 接 入 平 台 之 间的 通 信协议 若 不 遵 循 本 标准 7.6.1的 规定，则 汇聚 平 台 在 上传 信 息前 应 完 成 通 信协议的 转换，即 转换 为 本 标准 7.6.1规定 的 通 信协议。DB11/T 646.2 2016 8 7.6.4 路 网 安防 指 挥 中心 与 汇聚 平 台 之 间的 互 联 通 讯 应进 行通 信协议的 转换，通 信协议的 双 向 转换应在 路 网 安防 指 挥 中心 实 现，并 遵 循 GB/T 28181的 规定。7.7 存储 性能要求 7.7.1 存储 方 式 图像信 息 各 级 平 台 存储 可 采 用 NAS、SAN等 方 式。7.7.2 存储格式 7.7.2.1 列 车 图像存储 分 辨率 应不低 于 720 576。7.7.2.2 各 平 台 图像存储 格式，应不低 于 摄像机的图像 输 出 格式。7.7.3 存储策 略 7.7.3.1 报警 事 件 的相 关 片 断 视频 图像存储 数据 应 能 自动 从 常 规 图像存储 区 备 份 至 报警 事 件 存储 区。7.7.3.2 事 件 存储 区 的 报警 事 件 应 采 取 合 理 的 备 份 或 归 档措 施 及 时 将 视频数据 迁 移 到 其 它 平 台或异 地存储 中心 备 份归 档 存储 区长 期 保 存 管理。7.7.3.3 正 常 数据备 份 到 其 它 平 台或异 地 存储 中心 时，宜 采 用视频 标 签、视频 浓 缩及视频 摘 要技术实 现 存储 管理。7.7.4 存储时间 7.7.4.1 车载 监控录 像存储时间 应 保 持 90d，事 件和报警 信 息 应 保 持 90d，存储 地 点 不 作 规定。7.7.4.2 接 入 平 台应具 备 对 全部 图像 和 图 片 的 24h不 间 断 录 像 功能，保 存时间 不应 小 于 90d。7.7.4.3 采 帧 图 片 的 保 存时间 不应 小 于 90d。汇聚 平 台 和管理 平 台 可 自 行设定 图像存储的 天 数，涉 及 重 要 事 件 的 录 像 应 按相 关 管理要求 长 期 保 存。7.7.5 应具 有 对 录 像 文件 采 取 防 篡 改 或 完 整 性 检 查 性能。7.8 网络 性能要求 7.8.1 网络带宽 各 接 入 平 台上传 的 每 路 数 字 图像接 入 端口带宽 宜 按下 列 要求 计 算:标 清 图像 MPEG2格式 按 大于等于 6M/路 计 算，MPEG4、H.264、AVS格式 按 大于等于 2M/路 计 算；高 清 图像 MPEG2格式 按 大于等于 16M/路 计 算，MPEG4、H.264、AVS格式 按 大于等于 8M/路 计 算；车载 实 时 转 发 图像的接 入 端口带宽 宜 按 大于等于 512K/路 计 算。7.8.2 传输 性能 7.8.2.1 在 网络 流 量 70%的负 载 条 件 下，丢 包 率 0.1%。7.8.2.2 前 端 设备与 信号 直 接接 入设备 间端 到 端的 传输 延迟 时间 应不 大于 300ms。7.8.2.3 前 端 设备与管理 平 台 用 户 终 端 设备 间,端 到 端的信 息 延迟 时间 应不 大于 1s。7.8.3 车载传输 性能 7.8.3.1 列 车 行 进 间的 实 时图像 传输应 能 以 不低 于 2CIF格式、每秒 15帧 的 速 率，同 时 向 OCC传输不低 于 4路 的图像信 息。7.8.3.2 列 车 应 定 时 将 车载 存储 全部 图像信 息 以 不低 于 4CIF格式、每秒 25帧 的 速 率 上传。DB11/T 646.2 2016 9 7.9 智能视频分析 7.9.1 人脸比对 应符 合 GB/T 26718-2011第 5.4节的 规定。7.9.2 入侵 监 测 7.9.2.1 对 未 经 允许 而 进 入 特 定 区 域 的 行为 产 生 报警。7.9.2.2 每 路 视频 中，应 可 设置 多 个防 区，并可 同 时 进 行 检 测和 跟踪，每 路 画 面 应 可 追 踪 至 少 15个目 标。7.9.2.3 应 能 检 测 各种形状 的 物 体,如人、动 物、小 型 车 或 机 车。7.9.2.4 检 测 到 目 标 后 如 果 目 标在 防 区 内 停 留超 过 预 定 时间 或目 标在 防 区 内 走 过 预 设 的 一 段 距 离 方 触发 报警。7.9.2.5 室 内 稳 定 环 境误 报 率 小 于 5%，室 外自 然 环 境误 报 率 小 于 10%。7.9.2.6 室 内 稳 定 环 境漏 报 率 室 小 于 5%，室 外自 然 环 境漏 报 率 小 于 10%。7.9.3 逗留（滞留）监 测 7.9.3.1 当 人 员 在 警 戒 区 内 滞留超 过 用 户 自 定义 的时间时 产 生 报警，滞留 的 判别不 受 人 员 在 警 戒 区 内的 行为 影 响。7.9.3.2 用 户 可 以 设置 允许 等 候 时间。7.9.3.3 室 内 稳 定 环 境误 报 率 小 于 5%，室 外自 然 环 境误 报 率 小 于 10%。7.9.3.4 室 内 稳 定 环 境漏 报 率 小 于 5%，室 外自 然 环 境漏 报 率 小 于 10%。7.9.4 可疑物品遗留 监 测 性能要求 7.9.4.1 当 物 体 在 警 戒 区 内 滞留超 过 用 户 自 定义 的时间时 产 生 报警。7.9.4.2 应 能监测 各种形状 的 物 体,如人、包、旅 行 箱 等。7.9.4.3 用 户 可 以 设置 一 定 的 允许 物 体 遗留 时间。7.9.4.4 室 内 稳 定 环 境误 报 率 小 于 5%，室 外自 然 环 境误 报 率 小 于 10%。7.9.4.5 室 内 稳 定 环 境漏 报 率 小 于 5%，室 外自 然 环 境漏 报 率 小 于 10%。7.9.5 逆行 监 测 7.9.5.1 在 警 戒 区 内 当 人 员 或 车 辆 在 禁 行 方 向 运 动时 产 生 报警。7.9.5.2 应支持不少 于 四 个防 区 的 设置。7.9.5.3 应支持不同 防 区 的 不同 敏 感 度 设置。7.9.5.4 应支持 禁 行 方 向 的 报警 触 发 时间的 设置。7.9.5.5 室 内 稳 定 环 境误 报 率 小 于 5%，室 外自 然 环 境误 报 率 小 于 10%。7.9.5.6 室 内 稳 定 环 境漏 报 率 小 于 5%，室 外自 然 环 境漏 报 率 小 于 10%。7.9.6 客流 统 计 监 测 7.9.6.1 可 以 识别 所 监测视频 信 息中单位面 积 区 域 内 客流 量，在 单位 时间 内 突 然 增加 且 负荷度 大于 1时 产 生 报警。7.9.6.2 支持不同区 域 的 不同 方 向 识别 设置。7.9.6.3 室 内 稳 定 环 境误差 率 小 于 10%，室 外自 然 环 境误差 率 小 于 15%。7.9.6.4 室 内 稳 定 环 境预 警 漏 报 率 小 于 5%，室 外自 然 环 境预 警 漏 报 率 小 于 10%。DB11/T 646.2 2016 10 7.9.7 客流 量 突变 监 测 7.9.7
