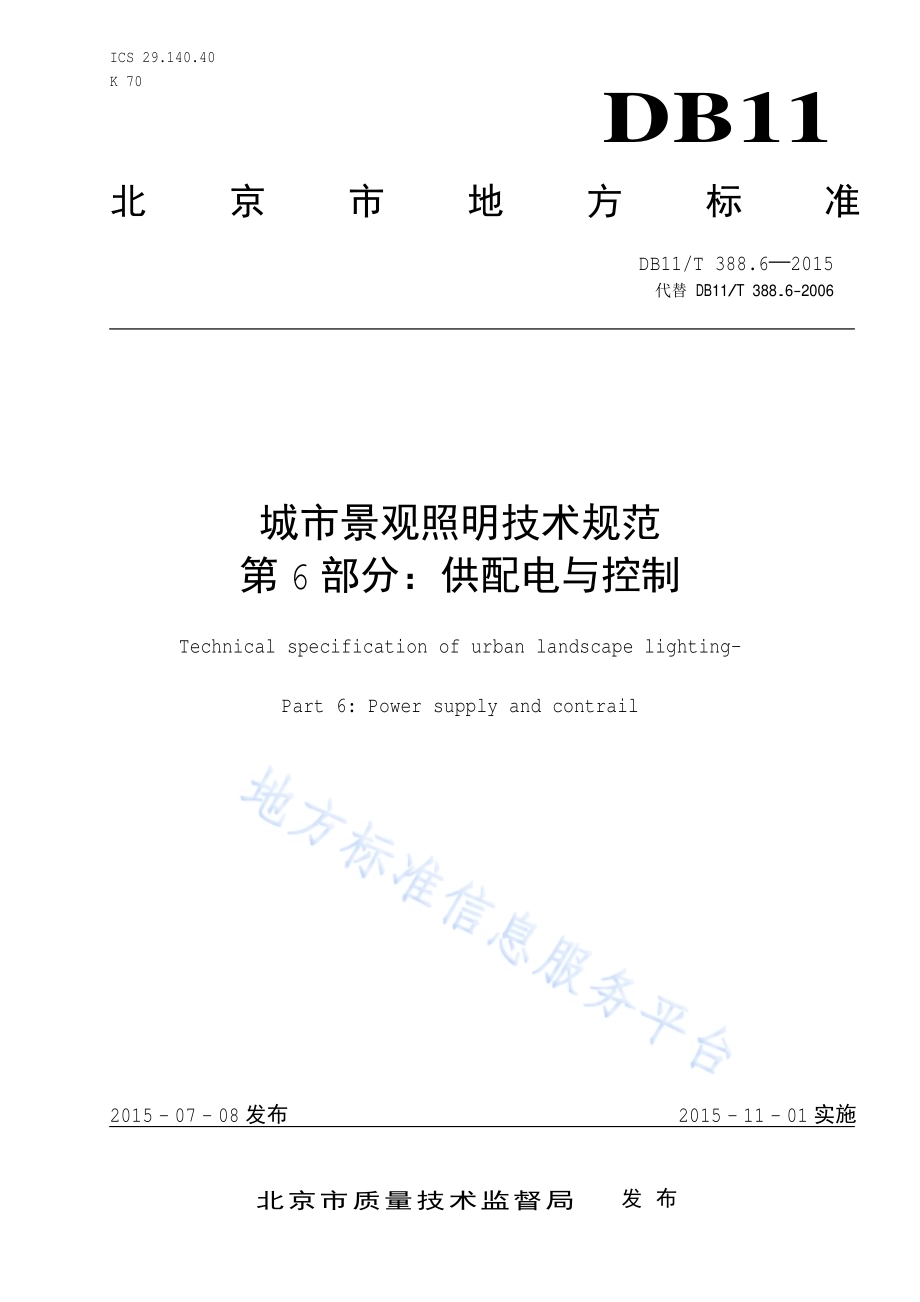

ICS 29.140.40 K 70 DB11 北京市地方标准 DB11/T 388.6 2015 代替 DB11/T 388.6-2006 城市景观照明技术规范 第 6部分：供配电与控制 Technical specification of urban landscape lighting-Part 6:Power supply and contrail 2015-07-08发布 2015-11-01实施 北京市质量技术监督局 发布 DB11/T 388.6 2015 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 一般要求.1 5 供配电系统.1 6 控制系统.2 DB11/T 388.6 2015 II 前 言 本部分按照 GB/T 1.1-2009给出的规则起草。DB11/T 388城市景观照明技术规范分为 8个部分：第 1部分：总则；第 2部分：设计要求；第 3部分：干扰光限制；第 4部分：节能要求；第 5部分：安全要求；第 6部分：供配电与控制；第 7部分：施工与验收；第 8部分：管理与维护。本部分为 DB11/T 388城市景观照明技术规范的第 6部分。本部分代替了 DB11/T 388.6-2006城市夜景照明技术规范 第 6部分：供配电与控制。除编辑性修改外，主要技术变化如下：标准名称由城市夜景照明技术规范改为城市景观照明技术规范（见封面，见 2006年版 的封面）；修改了供配电系统要求（见 5.1、5.5和 5.10，见 2006年版 5.1、5.5和 5.9）；增加 了照明配电 方式 的要求（见 5.9）；增加 了 室 外配电 箱 安 装位置 的要求（见 5.14）；增加 了 集会等公共活动场所 供电要求（见 5.15）；修改了总控制 箱 设 置 要求（见 6.5，见 2006年版 的 6.5）；增加 了 园林 照明 灯具智 能控制 方式 的要求（见 6.6）。本部分由 北京 市市 政 市 容 管理 委员会提 出 并归口。本部分由 北京 市市 政 市 容 管理 委员会组织实 施。本部分主要起草 单位：北京 照明 学会。本部分 参 与起草 单位：北京清华同衡 规 划 设计 研究有 限 公司、央美 光 成（北京）建筑 设计 有 限 公司、北京海兰齐力 照明设 备 安 装 工 程有 限 公司、清华大学建筑 设计 研究院有 限 公司。本部分主要起草 人：邴树奎、王大有、梁红柳、赵建平、徐华、王磊、李铁楠、周卫新、张宏鹏、王振生、王晓英、常志刚、牟宏毅、荣 浩 磊、马晔、夏昱、冷向军、张 秋燕、张 亚婷。本标准 所 代替标准的 历次 版 本 发布情况 为：DB11/T 388.6-2006。DB11/T 388.6 2015 1 城市景观照明技术规范 第 6部分：供配电与控制 1 范围 本部分规定了城市景观照明的供配电与控制要求。本部分 适 用 于 建筑 物（含古 建筑 物）、构 筑 物、街区、广 场、桥 梁、公园、风 景名 胜区 等 为 载体 的景观照明。2 规范性引用文件 下 列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅 所 注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最 新版 本（包括 所有 的修改 单）适 用 于 本文件。GB 13955 剩余 电 流 动 作保 护 装置 安 装 和 运行 GB 17625.1 电 磁兼 容 限 值 谐波 电 流发射 限 值（设 备 每相输入 电 流 16A）GB 17743 电 气 照明和 类似 设 备 的 无线 电 骚 扰 特 性的限 值 和 测量 方 法 GB 50054 低压 配电设计规范 DB11/T 388.1 城市景观照明技术规范 第 1部分：总则 3 术语和定义 DB11/T 388.1界 定的术语和定义 适 用 于 本文件。4 一般要求 本部分 采 用 DB11/T 388.1的要求。5 供配电系统 5.1 应根据 照明 负荷中断 供电 造 成 的 影响及损失，合 理 地确 定 负荷 等 级，具有 重 大 社 会 影响区 域 的景 观照明用电 负荷应 为一 级 负荷。5.2 景观照明设 备 供电电 压 宜 为 0.23/0.4kV。照明 灯具 端 供电电 压不 宜高 于其 额 定电 压值 的 107%、低于其 额 定电 压值 的 90%。5.3 照明 负荷 计 算需 用系 数 应 取 1，负荷 计 算时 应 将 电 器附 件的 损 耗 计 算在内。5.4 变 压 器 及 配电 箱 的 位置 宜 设 在 照明 负荷中 心。景观照明由 专 用变 压 器 供电 时，变 压 器 应采 用 Dyn11联结 组。5.5 建（构）筑 物 景观照明 宜 采 用 专 用的配电 回路 供电，应 设 置单 独 计 量，不应 与 其 它 用电 负荷 混 用。5.6 供配电系统的 谐波应 综 合 治 理，照明设 备 的 谐波 电 流发射 限 值应 符 合 GB 17625.1的要求、无线 电骚 扰 特 性的限 值应 符 合 GB 17743的要求。DB11/T 388.6 2015 2 5.7 三 相 配电干 线 的 各 相负荷 宜 分配 平衡，最 大 相负荷不 宜超过三 相负荷 平 均 值 的 115%，最 小 相负荷不 宜 低于 三 相负荷 平 均 值 的 85%。照明 单 相 分 支回路 电 流值不 宜超过 32A。5.8 三 相 四 线 配电，中 性 线 截 面 不应 小 于相线 截 面；室 外照明 线 路宜 采 用 双重绝缘铜芯导 线，照明 支路导 线 截 面 不应 小 于 2.5 2。5.9 照明配电系统 宜 采 用 树 干 式 和 放 射 式 相 结 合 的配电 方式。5.10 配电 回路 应 装 设 短路 保 护、过 负荷保 护和 接 地 故障 保 护。5.11 250W及 以上 的照明 装置 宜在 每 个 灯具 处 单 独 设 置 短路 保 护。5.12 古 建筑 的管 线 敷 设 及 灯具 安 装 不应损 坏 其 建筑 结 构。5.13 室 外配电设施 应根据 设 置位置 的 环境，采 取 相应 的 防雨、防腐蚀措 施。5.14 室 外变 压 器、配电设施 应采 取防积水措 施，不应 安 装 在 地 势 低 洼处。5.15 有集会 或 其 他 公共活动 的 场所 应 预留 备 用电 源 和 接 口。6 控制系统 6.1 应 具备平 日、一般节 假 日 和 重 大 节 日 的照明控制 模 式。6.2 同 一照明系统 内 的照明 装置 应 能分 路、分 组 或 分 区 集 中 控制。6.3 宜 采 用光控、时 控、程 控和 智 能 等 控制 方式，并具备 手 动 控制 功 能。6.4 系统 中应 预留联网监 控、遥 控的 接 口，能按 联网 控制要求 投 入运行。6.5 总控制 箱 宜 设 在 值 班 室 内或便 于 操 作 处，设 在 室 外的控制 箱 应采 取 相应 的 防 护 措 施。6.6 园林等人员 非 活动 密 集场所 照明 灯具 宜 采 取 人 体 感 应 智 能控制 方式。_
