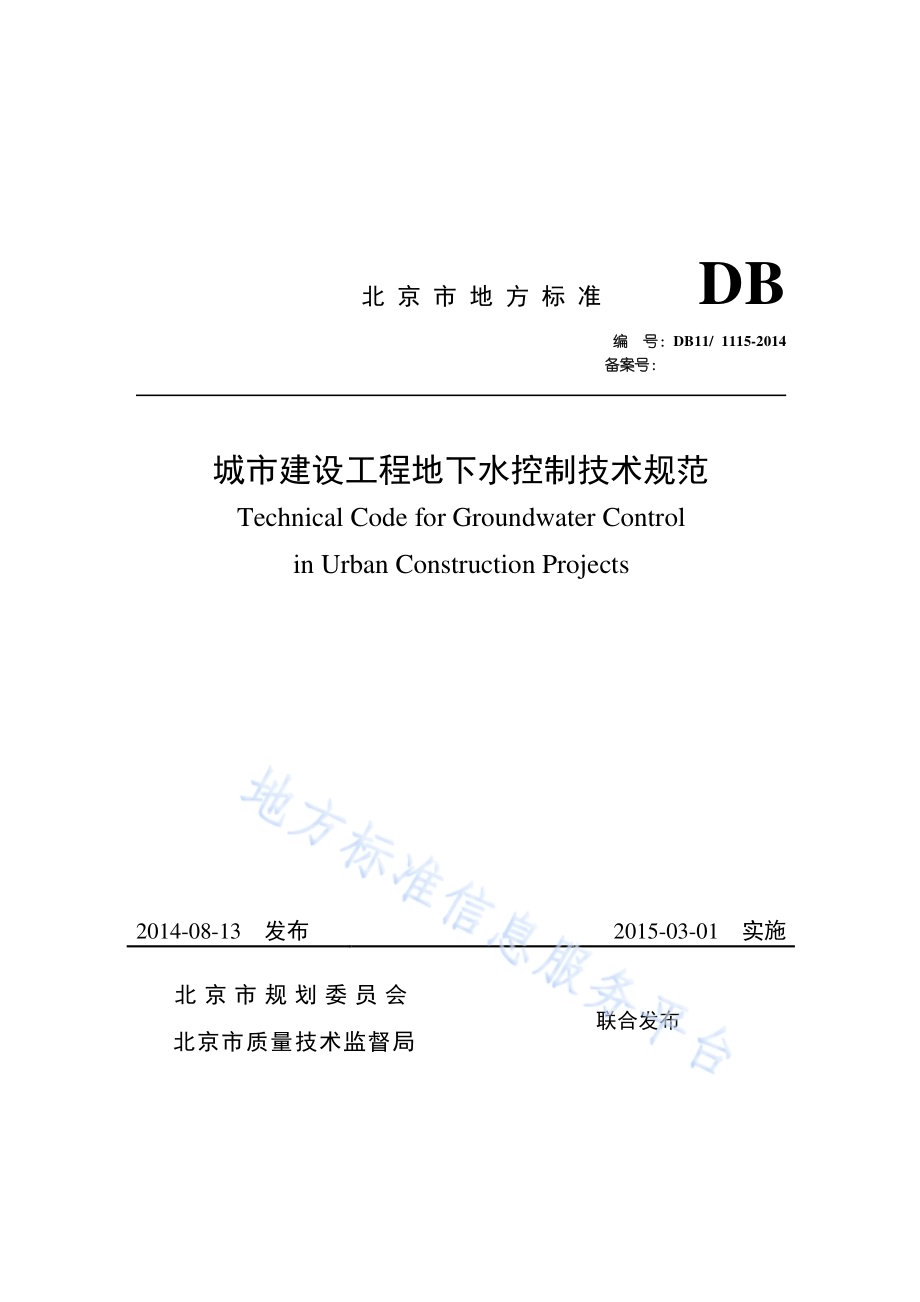

北 京 市 地 方 标 准 DB 编 号：DB11/1115-2014 备案号：城市建设工程地下水控制技术规范 Technical Code for Groundwater Control in Urban Construction Projects 2014-08-13 发布 2015-03-01 实施 北京市规划委员会 联合发布 北京市质量技术监督局 1 前 言 根据北京市规划委员会北京市“十二五”时期城乡规划标准化工作规划和北京市质量技术监督局关于印发 2013年北京市地方标准制修订项目计划的通知（京质监标发 2013 136号）的要求，北京市勘察设计研究院有限公司、北京城建科技促进会会同相关单位经广泛调查研究，认真总结近年来北京市城市建设工程的实践经验，参考有关国内 外 相关标准和 应用 研 究，在 广泛 征 求 意见 的 基础上，制 定本 标准。本 规 范共分 10章 和 10个附录，主 要技术内 容包括：1.总 则；2.术 语与主 要 符 号；3.基本 规 定；4.水文 地质勘察；5.帷幕隔水；6.降水；7.污染场 地地 下水控 制；8.既 有建 筑 地 下水控 制；9.地 下水回灌与抽排水综合利用；10.地 下水控 制工程监 测。本规范中第 3.2.2条、第 4.3.2条、第 6.1.2条、第 6.3.12条、第 7.4.2条、第 9.1.2条以黑体字标志的条文为强制行条文，必须严格执行。本 规 范由 北京市规划委员会 归口管理，北京市勘察设计研究院有限公司 负责具体 技术内 容解释 工作。标准 日常管理机构为 北京市城乡规划标准化 办 公 室。本 规 范在执行过 程 中，请各 单位结 合 工程实践，认真总结经验，如 发 现需 要修 改 和 补充之处，请将意见 和建 议寄至 北京市勘察设计研究院有限公司（地 址：北京市 海淀区羊坊店路 15号，邮 政编码：100038，Email：bgi_）。北京市城乡规划标准化 办 公 室 电话：68017520，邮 箱：。本 规 范主 编 单位：北京市勘察设计研究院有限公司 北京城建科技促进会 本 规 范 参 编 单位：北京市地质工程勘察院 北京地 矿 工程建设有限 责 任 公司 北京 禹冰 水利 勘 测 规划设计有限公司 北京建 材 地质工程公司 北京 中 铁瑞威 基础 工程有限公司 北京城建勘 测 设计研究院有限 责 任 公司 中 兵 勘察设计研究院 北京市 水利 规划设计研究院 北京市公 联 公 路 联络线 有限 责 任 公司 本 规 范主 要 起草人：沈小克 孙保卫 周 与 诚 化建 新 方 继红 王 伟 王 坚 王军辉 丛蔼森 叶 锋 石维新 任汉锋 何世鸣 张 勇 张志林 张明 中 张德萍 杨素春 沈 来 新 金 淮 赵 强 赵杰伟 唐 建 华 郭跃龙 黄溯航 彭 峰 谢达 文 德 尚 本 规 范主 要 审 查 人：李 广 信 顾宝 和 叶 超 孔 恒 丁爱 中 闫德刚 周载阳 张钦喜 马永琪 2 目 次 1 总 则 1 2 术语与符号 2 2.1 术 语 2 2.2 符 号 4 3 基本规定 5 3.1 一般 规 定 5 3.2 地 下水控 制方 法选择 7 3.3 地 下水控 制设计 8 4 水文地质勘察 10 4.1 一般 规 定 10 4.2 勘察方 案 设计 10 4.3 勘 探、监 测与 试 验 12 4.4 水文 地质勘察 评价 与 建 议 16 5 帷幕隔水 18 5.1 一般 规 定 18 5.2 隔水帷幕 设计 18 5.3 地 下 连续墙 21 5.4 桩间、桩后 帷幕 22 5.5 注浆 隔水 25 6 降水 28 6.1 一般 规 定 28 6.2 降水 设计 28 6.3 降水 施 工 34 6.4 工程 环境影响预 测与 风险 控 制 39 7 污染场地地下水控制 42 3 7.1 一般 规 定 42 7.2 污染场 地地 下水控 制设计 42 7.3 污染场 地地 下水控 制 施 工 43 7.4 污染场 地地 下水排 放 43 8 既有建筑地下水控制 44 8.1 一般 规 定 44 8.2 既 有建 筑 抗浮稳 定 性评价 44 8.3 帷幕隔水 45 8.4 排水 减压 45 9 地下水回灌与抽排水综合利用 47 9.1 一般 规 定 47 9.2 防沉 降 地 下水回灌 47 9.3 资源性 地 下水回灌 48 9.4 抽排水 的 综合利用 51 10 地下水控制工程监测 52 10.1 一般 规 定 52 10.2 水 位监 测 52 10.3 出 水 量、含砂 量监 测 53 10.4 水 质监 测 54 10.5 地 面沉 降 监 测 55 10.6 监 测 预警 55 10.7 监 测 成果 56 附录 A 水文 地质参 数 计 算 方 法 57 附录 B 基 坑涌 水 量计 算 与 数值模拟 60 附录 C 基 坑 隔水帷幕 方 法选择 68 附录 D 降水 施 工质量 检 验标准 70 附录 E 常用 地 下水 预 测 模型 73 4 附录 F 水 泥土试块渗透系数 测 试 79 附录 G 施 工 降水 限量 分区 图 82 附录 H 建设工程地 下水 监 测 报表样表 84 附录 J 建设工程 水 量监 测 报表样表（水 表法）85 附录 K 建设工程地 面沉 降 监 测 报表样表 86 本 规 范用 词说 明 87 引 用 标准 名 录 88 附：条 文 说 明 89 5 Contents 1 General Provisions 1 2 Terms and Basic Symbols 2 2.1 Terms 2 2.2 Symbols 4 3 Basic Requirements 5 3.1 General Requirements 5 3.2 Selections of Groundwater Control Methods 7 3.2 Principles of Groundwater Control 8 4 Hydrogeological Investigation 10 4.1 General Requirements 10 4.2 Scheme Planning 10 4.3 Exploration,Monitoring and Test 12 4.4 Hydrogeological Evaluation and Proposals 16 5 Cut-off Walls 18 5.1 General Requirements 18 5.2 Design of Cut-off Walls 18 5.3 Underground Diaphragm Wall 21 5.4 Cut-off Wall Inbetween and Bebind Soldier Piles 22 5.5 Grouting 25 6 Dewatering 28 6.1 General Requirements 28 6.2 Scheme Planning 28 6.3 Implementation of Planned Scheme 34 6 6.4 Prediction of Engineering Impacts on Environment and Risk Control 39 7 Groundwater Control of Contaminated Sites 42 7.1 General Requirements 42 7.2 Scheme Planning 42 7.3 Implementation of Planned Scheme 43 7.4 Discharge of Groundwater for Contaminated Sites 43 8 Groundwater Control of Existing Buildings 44 8.1 General Requirements 44 8.2 Evaluation of the Stability 44 8.3 Utilizing Cut-off Walls 45 8.4 Lowering Water Pressure through Drainage 45 9 Recharge and Comprehensive Utilization of Groundwater 47 9.1 General Requirements 47 9.2 Groundwater Recharge for Preventing Ground Subsidence 47 9.3 Groundwater Recharge for Water Resource Protection 48 9.4 Comprehensive Utilization of the Eextracted Groundwater 51 10 Monitoring in Groundwater Control 52 10.1 General Requirements 52 10.2 Monitoring of Groundwater Level 52 10.3 Monitoring of Water Flow and Sand Content 53 10.4 Monitoring of Water Quality 54 10.5 Monitoring of Ground Subsidence 55 10.6 Precautions Upon Monitoring 55 10.7 Monitoring Results 56 Appendix A Calculation of Hydrogeological Parameters 57 Appendix B Computation and Numerical Simulations of Pit Discharge 60 AppendixC Selection of Cut-off Walls Engineering 68 7 Appendix D Criteria of Quality Evaluation in Dewatering Construction 70 Appendix E Commonly Used Models for Groundwater Prediction 73 Appendix F Seepage Test of Cement-soil Sample Blocks 79 AppendixG Zoning Map of the Limits to Engineering Dewatering Methods 82 Appendix H Sample of the Report Form for Groundwater Monitoring 84 Appendix J Sample of the Report Form for Flow Quantity Monitoring（using water gauge）85 Appendix K Sample of the Report Form for Ground Subsidence Monitoring 86 Explanation of Wordings in This Code 87 Lists of Quoted Standards 88 Addtion:Explanation of Provisions 89 1 1 总 则 1.0.1 为 了 在 城市建设工程地 下水控 制 中 贯彻 执行 国 家 技术经 济 政 策，保 护 地 下水 资源、保 护 环境，做到安全适 用、技术 先 进、确 保 质量、经 济 合理，制 定本 规 范。1.0.2 本 规 范 适 用 于 新 建、改 建、扩 建的城市建设工程地 下水控 制的勘察、设计、施 工、监 测 和 既 有建 筑 的 抗浮。1.0.3 城市建设工程 应 正确 处理 工程 施 工 与 保 护环境 和 水 资源 的关 系，选择 合理 的地 下水控 制 方 案，在 保 证 建设工程 安全 的 前提 下 减少或 限制 施 工 降水。确 需 进 行 施 工 降水 的，尚 应符合 有 关 法 规要求。1.0.4 城市建设工程地 下水控 制 除 应符合本 规 范外，尚 应符合 国 家 现行 有关标准和北京市地方标准的相关规 定。2 2 术 语与符 号 2.1 术语 2.1.1 地 下水控 制 groundwater control 为 保 证 地 下 工程、基础 工程的 正 常 施 工，减少对 周 边环境影响，保 护 地 下水 资源而采取 的 帷幕隔水、降水 和地 下水回灌 等 工程技术 措 施。2.1.2 隔水帷幕 deaden water purdah 用 以阻截 或减少 地 下水 流入 施 工 区 域 内和 控 制 施 工 区 域 外水 环境 状态 的 幕 墙 状 的 防渗墙或防渗 体。2.1.3 降水 dewatering 应用水文 地质 学原 理，通 过 凿井、抽排水 等 工程 措 施，降 低 影响 基 坑 工程 施 工的 上 层滞 水、潜 水、承 压 水 含 水 层 的地 下水水 位，满足 建设工程的 降水 深度 和时 间 要求，并 对 工程 环境 无危害 性影响。2.1.4 水文 地质勘察 hydrogeological investigation 以开 发 控 制地 下水为 目的 而 进 行 的 水文 地质 测 绘、地 下水 勘察、地 下水 动态观 测、地 下水资源评价 及 为合理 开 采 和 管理 地 下水 而 进 行 的 试 验、监 测与分 析 研究 等 工作？，运 用各 种 勘 探 手段 而 进 行 的 野 外 和 室 内 水文 地质工作。包括水文 地质 测 绘、勘 探、试 验、地 下水 监 测 等 工 作。2.1.5 单 孔 抽水 试 验 single well pumping test 不带观 测 孔，只 在 一 个抽水 孔 中抽水 并 测 量 出 水 量 与降 深 值 的 抽水 试 验。2.1.6 多 孔 抽水 试 验 pumping test with multiple observation wells 除 在 一 个 钻 孔 中抽水 和 测 量 出 水 量 与降 深 外，还 在 布置 的 观 测 孔 中 观 测 动 水 位的 抽水 试 验。2.1.7 群 孔 抽水 试 验 pumping test of well group 两 个 或 两 个 以 上 的 抽水 孔 同时 抽水，各 孔 的 水 位 及 水 量有 明 显 相 互 影响 的 抽水 试 验。也称为 干扰 孔 抽水 试 验。2.1.8 长螺旋旋喷搅拌 帷幕 桩 long spiral jet mixing curtain pile 利用 长螺旋钻 机 引 孔 至 设计 深度，反转 上 提或提 钻 后 回 填 至 设计标 高，以专 用 钻头钻 具 一 边 搅拌 一边 喷射 水 泥浆等浆 液 至 设计标 高，相 互咬 合 而 形 成 的 帷幕 桩。2.1.9 潜 孔 冲击旋喷 桩 DTH percussion jet mixing pile 利用 潜 孔 锤钻 具 冲击 成 孔 和 喷射 浆 液及气 体 切削、搅拌原状 土而 形 成 的 柱状固 结 体。2.1.10 注浆桩 grouting pile 采 用 注浆 方 法，使 浆 液 由 钻 孔 向 周 围原状 土渗透而 形 成 的 柱状固 结 体。3 2.1.11 注浆 grouting 利用 配套 的 机具 设 备，采取 合理 的工 艺，将 浆 液 材 料 注 入 预先 设计的工程 对 象，以 实 现 止水 的工程 措 施。2.1.12 止 浆墙 wall for grouting 在需 要 注浆 的地 段，预先 构筑 的 能够承受最大 注浆压 力并 防 止向隧道 中 漏 浆、跑 浆 的 混凝土 构筑 物。2.1.13 真 空 管 井 vacuum tube well 由抽水 和 抽 真 空 两套 系 统组 成 的 密封 的 管 井。2.1.14 工程 环境 engineering environment 地 下水控 制工程 影响 范 围 内 既 有建（构）筑 物、基础 设 施（包括 道 路、地 下 设 施、地 下管线）、岩 土 体 及 地 下水体 等 的 统 称。2.1.15 地 下水回灌 groundwater recharge 借助 于工程 措 施，将水 从 外 部 注 入 地 下 含 水 层 的 过 程。2.1.16 污染场 地 contaminated site 因堆积、储存、处理、处 置 或 其他 方 式（如 迁移）承 载 了 有 害 物 质的，对 人 体 健康 和 环境产生 危害 或 具 有 潜 在 风险 的 场 地 2.2 符号 A 降水 井围 成 的 面 积；rA 水 平 井 控 制 面 积；a 压 力 传导 系数或 井 点 间 距；B 降水 井围 成 的 矩 形 宽 度 或 渠 道 中水 面 宽 度；b 帷幕 的 厚 度；sE 土 的 压 缩 模 量；H 潜 水 含 水 层 厚 度 或 承 压 水 头；H0 水 面 至 渠底 深度；ph 坑 底 至 承 压含 水 层 顶板 的 距离；基 坑 内 外 的 水 头 差 值；ih D 第 i 层 土 的 厚 度；i 允许 水 力 坡 降；k 渗透系数；K 安全系数；L 降水 井围 成 的 矩 形长度；4 l 帷幕 进 入 隔水 层 的 深度 或 水 平 井长度；M 承 压 水 含 水 层 的 厚 度；n 水 平 井 根 数或 降水 井 数 量；p D 附 加荷 载；Q 注浆 量 或 基 坑涌 水 量；q 单 井 出 水 量 或 单 个水 平 井 出 水 量 或 渠 道 单位 长度 渗 漏 量；R 影响 半径；r0 基 坑等 效半径；S 承 压含 水 层 的 弹 性 释水 系数；s 设计 水 位 降 深 或 计 算 点 的总 沉 降 量；ws 抽水 井（孔）的 降 深 值；T 承 压含 水 层 导 水 系数；t 时 间；g 土 的 重 度；wg 水 的 重 度；m 潜 水 含 水 层 的 给 水 度；5 3 基本 规 定 3.1 一般规定 3.1.1 地 下水控 制工程 包括水文 地质勘察、地 下水控 制设计、工程 施 工、工程监 测与 维 护、验收 等 工作内 容。3.1.2 地 下水控 制 应 满足 下 列 要求：1 基 坑 支 护、土 方 开 挖、地 下 结 构 正 常 施 工；2 基 坑或 地 下 工程 周 边环境 不受 损 害；3 符合 地 下水 资源 保 护法 规规 定。3.1.3 根据地 下水控 制 难 度、对 水 资源影响 程 度 和 需 要 保 护 建（构）筑 物 等 离 基 坑边 的 距离，按 表 3.1.3将 地 下水控 制工程 分为 三 个 等 级。表 3.1.3 地下水控制工程等级划分 条 件 等 级 地 下水控 制 难 度 对 地 下水 资源影响 程 度 需 保 护 的 相 邻 建（构）筑 物 等 位 置 水文 地质 条 件 水 头 控 制 高度（m）基 坑涌 水 量（m/d）地 下水 环境 一 级 符合下 列四 种 情 形 之 一：1.三 层及以 上 含 水 层 2.含 水 层 单 层 厚 度 10m 3.含 水 层 岩 性 为 碎 石 土 且厚 度 5m 4.岩溶裂隙 水 12 10000 污染场 地 中 含 水 层 含 有 对 人 体 健康 和 环境 有 危害 或 潜 在 风险 的有 害 物 质 00.5倍 基坑 深度 范 围 二 级 符合下 列 两种 情 形 之 一：1.双 层 含 水 层，且 含 水 层 岩性 为 砂土、单 层 厚 度 10m 2.含 水 层 岩 性 为 碎 石 土、厚度 5m 6-12 3000-10000 各 含 水 层 水 质差异 大，且存 在 地 下水 质量 差 于 III类 的 含 水层 0.51倍 基坑 深度 范 围 三级 单 一含 水 层，且 含 水 层 岩 性 为 粉 土、粉 砂 6 3000 大 于 1倍基 坑 深度 注:1 从 一 级 开 始，有五项 中 的 一 项（含一 项）条 件 最 先 符合 该级 标准 者，即可 划 分为 该 等 级；2 含 水 层层 数 指 影响 建设工程 施 工的 所 有 含 水 层。3 水 头 控 制 高度 对 于 降水 工程 是指 水 位 降 低 值，对 于 帷幕隔水 是指 帷幕 内 外水 头 差。4 基 坑涌 水 量 指 稳 定 流 公 式 计 算出 的 最大 基 坑涌 水 量。5 地 下水 质量 分 类依 据 现行 国 家 标准地 下水 环境 质量标准 GB/T 14848分 类 标准 确 定。6 需 保 护 的相 邻 建（构）筑 物 等 位 置 是指 基 坑 周 边 需 保 护 的相 邻 建（构）筑 物 或 设 施 的 平 面 投 影 离 基 坑 开 挖 上口 线 的 距离。7 隧道 工程 可 以 根据 需 保 护 的相 邻 建（构）筑 物 等 位 置 的规 定 条 件。6 3.1.4 水文 地质勘察的内 容 和 深度 应 根据地 下水控 制工程 等 级按 表 3.1.4确 定。表 3.1.4 水文地质勘察内容和工作深度 地 下水控 制工 程 等 级 水文 地质勘察内 容 和工作 深度 一 级 1.调查 场 地 周 边环境条 件，确 定 工程 环境 限制要求；调查 场 地 范 围 内 上下水管 线 的 漏 水 情况，并 评价 其 对施 工的 可 能 影响；2.查 清 场 地 含 水 层 的 分 布 规 律 及 岩 性、颗粒级 配；3.量 测各 层 地 下水 的 水 位；4.分 析 各 层 地 下水 的 水 质；5.通 过抽（注）水 试 验，计 算 各 含 水 层 的 水文 地质参 数，评价 场 地 周 边含 水 层 的 情况 和 各 含 水 层 之 间 的 水 力 联 系，分 析 隔水 层 分 布 的 连续性；6.预 测 施 工期 间 场 地地 下水 位 变 化 情况；7.预 测 施 工 降水 对 地 下水 资源 和 水 环境影响 程 度；8.预 测 施 工 降水 对 周 边环境影响 程 度及 应 对 措 施；9.建 议 地 下水控 制方 案。二 级 1.调查 场 地 周 边环境条 件，调查 场 地 范 围 内 上下水管 线 的 漏 水 情况，并 评价 其 对施 工 的 可 能 影响。2.查 清 场 地 含 水 层、隔水 层 的 分 布及 岩 性、颗粒级 配；3.量 测各 层 地 下水 的 水 位；4.分 析 各 层 地 下水 的 水 质；5.通 过抽（注）水 试 验 确 定各 含 水 层 的 水文 地质参 数；6.预 测 施 工 降水 对 地 下水 资源 和 水 环境 的 影响；7.预 测 施 工 降水 对 周 边环境影响 程 度；8.建 议 地 下水控 制方 案。三级 1.调查 场 地 范 围 内 上下水管 线 的 漏 水 情况。2.了 解场 地 含 水 层 和 隔水 层 的 分 布；3.确 定 含 水 地 层 的地 下水 位；4.根据经验和 附 近 资 料 确 定 含 水 层 的 渗透系数，必 要时 可 采 用抽（注）水 试 验方 法确 定 含 水 层 的 渗透系数；5.预 测 施 工 降水 对 周 边环境影响；6.建 议 地 下水控 制方 案。3.1.5 地 下水控 制设计 应与基 坑 支 护、地 下 工程 开 挖支 护 设计相结 合 后 综合 考 虑。地 下水控 制 设计和计 算 应 满足 下 列 要求：1 应 根据 场 地 条 件、含 水 层 岩 性 和地 层 组 合 关 系等 进 行 设计。2 通 过各 种 技术 措 施减少 地 下水 的 抽 取 量，达 到 节 水 的目的。3 存 在 双 层 或 多层 地 下水 时，采 用 的地 下水控 制方 法 在 工程 施 工期 间 和工程 投 入使 用 后 不致 引 起 地 下水 环境 恶 化。4 应 满足 支 护 结 构 设计要求。5 地 下水控 制方 法 不 应 造 成 区 域 地 下水 流 场 的 长 期 改 变。6 应 保 证 降水 影响 范 围 内 周 边环境 的 安全。7 隔水帷幕 不 应 因 渗 漏 而引 起 土 体 流 失；8 当 场 地 周 围 有地 表 水 径 流、排 泄 或 地 下管 涵 渗 漏 时，应 有 采取 截 水、封 堵、导 流 等 措 施 7 保 证 基 坑 工程 安全。9 满足 基 坑或 地 下 工程 施 工的要求。3.1.6 地 下水控 制工程实 施前 应 编 制 施 工方 案、安全 技术 措 施 及 应 急 预案。3.1.7 地 下水控 制工程 应 采 用 信 息 化 施 工，定 期 观 测 和监 测，及 时 反 馈，必 要时调 整 施 工方 案 或采取 其 它 工程 措 施。3.1.8 降水 井 或 回灌 井、隔水帷幕 施 工 完 成后，应 经 过 验 收，满足 地 下水控 制设计要求 后 方 可 进 入运 行与 维 护 阶 段。3.2 地下水控制方法选择 3.2.1 地 下水控 制方 法 可 选择 帷幕隔水 方 法、降水 方 法 和 帷幕隔水与降水 结 合 方 法。明 排、回灌、渗 井不 宜 作 为 独立 的地 下水控 制方 法选 用。地 下水控 制 应 优 先选择 帷幕隔水 方 法。3.2.2 当采用降水方法时，应通过帷幕隔水方法不可行的论证。3.2.3 选择 地 下水控 制方 法 应 考 虑 下 列因 素：1 工程地质 与水文 地质 条 件；2 基 坑或 地 下 工程 支 护 方 案；3 基 坑或 地 下 工程 周 边环境条 件；4 施 工 条 件；5 市 政 排水 条 件；3.2.4 符合下 列 条 件 之 一 时 应 选择 帷幕隔水 方 法：1 降水 所产生 的 附 加 沉 降 或 造 成 的 细 颗粒 流 失 可 能 导 致 周 边环境 损 害 的；2 潜 水 或 承 压 水 含 水 层 底板 位于 基 底 标 高 之上 的；3 潜 水 或 承 压 水水 位 高 于 基 底 标 高，含 水 层 底板 位于 基 底 标 高 之下 深度不大 于规 定 深度 的；4 潜 水 或 承 压 水水 位 高 于 基 底 标 高，且 含 水 层 底板 位于 基 底 标 高 之下 深度大 于规 定 深度，但 可 以 通 过 工程 手段 在合理 的 造 价 和工期内实 现帷幕隔水 的；5 地 下 工程位于 含 水 层 中，可 以 通 过 工程 手段 在合理 的 造 价 和工期内实 现帷幕隔水 的；6 地 下水中 含 有 对 人 体 健康 和 环境 危害 或 具 有 潜 在 风险 的有 害 物 质，且 无配套 水处理 措 施 的；7 按 照 现行 法 规规 定，不 符合降水 条 件 的。3.2.5 符合下 列 条 件 之 一 时 可 选择 降水 方 法：1 按 照 现行 法 规规 定，符合降水 条 件 的；2 长度 和 直 径 比 大 于 100且 埋 深不大 于 10m的市 政 管 线 基 坑 工程的；3 隔水帷幕 可 能 导 致 区 域 地 下水 流 场 的 长 期 改 变。8 3.2.6 符合下 列 条 件 之 一 时 可 选择 帷幕隔水与降水 结 合 方 法：1 实 施 悬挂 式 帷幕 的；2 实 施 落 底式 帷幕，而 基 底可 能 发 生 突 涌 的。3.2.7 当 存 在 含 水 层 水 量 较 少 且 排水 不 影响 侧壁 稳 定 的 条 件，也 可 将 明 排 作 为 一 种 独立 的地 下 水控 制 措 施 设计 使 用。3.2.8 对 于 采 用降水 方 法或 帷幕隔水与降水 结 合 方 法 进 行 地 下水控 制的工程，当 地 面 可 能 出 现过 大 沉 降 或 存 在 资源性 地 下水回灌 条 件 时，应 设 置 回灌 系 统。3.2.9 渗 井 应与降水 井 联 合 布 设，不 应 单 独 使 用。降水 结 束 后，应 对渗 井 进 行分 层 或全 井 注浆封 填。3.3 地下水控制设计 3.3.1 地 下水控 制设计 应具 备 下 列 资 料：1 场 地 及 其邻 近 区 域 的 水文 地质勘察 资 料；2 基 坑或 地 下 工程 支 护 方 案；3 基 坑或 地 下 工程 周 边 建(构)筑 物、地 下管 线 分 布及 其变 形 控 制要求 等资 料；4 基 坑或 地 下 工程的工期 安 排；5 有关 水 资源 和 环境 保 护 的 法 规 文 件。3.3.2 帷幕隔水 设计内 容包括：1 设计 依 据；2 隔水帷幕 形 式 的技术 比较 与 选择；3 帷幕 进 入 下 卧 隔水 层深度 和 坑 底 抗 突 涌稳 定 性 计 算；4 帷幕 施 工质量 检 验要求；5 地 下水 位监 测 要求；6 帷幕 结 构 渗 漏 修 复 预案；7 施 工 图。3.3.3 降水 设计内 容包括：1 设计 依 据；2 降水 型 式 的 比较 与 选择；3 水 位 降 深 计 算、井 数、井 身 结 构 设计和 抽水 设 备能力 的 选择、抽水 延 续 时 间 的 估 计；4 降水 井 施 工质量 检 验 及井 孔 回 填 要求；5 降水 影响 范 围 建（构）筑 物 及 地 面沉 降、地 下水 位 等 监 测 要求；6 环境影响评 估；7 论 证 帷幕隔水 方 法 不 可 行；9 8 水 资源 计量 及 综合利用 措 施；9 应 急 预案；10 施 工 图。3.3.4 帷幕隔水与降水 结 合 设计内 容包括：1 设计 依 据；2 隔水帷幕、降水 形 式 的技术 比较 与 选择；3 隔水帷幕 入 土 深度 和 土 层 渗 流 稳 定 性 计 算、水 位 降 深 计 算 及井 数、井 身 结 构 设计、抽水设 备能力 的 选择、抽水 延 续 时 间 的 估 计；4 帷幕、降水 井 施 工质量 检 验 及井 孔 回 填 要求；5 降水 影响 范 围 建（构）筑 物 及 地 面沉 降、地 下水 位 等 监 测 要求；6 环境影响评 估；7 论 证 帷幕隔水 方 法 不 可 行；8 水 资源 计量 及 综合利用 措 施；9 应 急 预案；10 施 工 图。10 4 水文 地质勘察 4.1 一般规定 4.1.1 水文 地质勘察工作 开 始 前，应 明 确 勘察 任 务 和要求，搜集 分 析 现 有 资 料，进 行现场 踏 勘，编 写 勘察 纲 要。水文 地质勘察结 束 后，对 于地 下水控 制工程 等 级 为 一 级 或 二 级 的 水文 地质勘察应 编 写 水文 地质勘察 报 告，对 于地 下水控 制工程 等 级 为 三级 的 水文 地质勘察 可 包 含 在 岩 土 工程勘察 报 告 的 水文 地质 部 分中。4.1.2 城市建设工程 场 地 水文 地质勘察的内 容 和工作量 应 根据 场 地的 岩 土 工程 条 件、降水 设计和 施 工的技术要求 确 定，并 符合本 规 范 3.1.4条 的要求。4.2 勘察方案设计 4.2.1 水文 地质勘察方 案 设计 应在 收 集已 有的 水文 气象、区 域 地质、水文 地质、工程地质、环 境 地质、工程 环境等资 料 基础上 进 行。4.2.2 水文 地质勘察方 案 设计 应包括水文 地质勘察 孔、地 下水 观 测 孔 和 现场 试 验工作的 布置原则、布置 数 量、深度，以及观 测 孔 和 抽水 孔 的 过 滤器 结 构、砾 料 规 格 和 砾 料 厚 度 等。4.2.3 水文 地质勘察 孔 的设计 应符合下 列 要求：1 水文 地质勘察 孔 应在充分分 析 可 用 岩 土 工程勘察 资 料 的 基础上 进 行 布置，满足 查 明 地 下水控 制 范 围 内地 层 的 平 面 分 布 和 基础 以 下主 要 含 水 层 埋藏 深度 的要求；2 水文 地质勘察 孔 的 数 量 宜 根据地 下水控 制工程 等 级 和 已 有 资 料 的 丰富 程 度 按 表 4.2.3确定。一 个 工程 场 地 具体 的 水文 地质勘察 孔 数 量 可 在 此 基础上 根据 场 地 面 积 适 当 调 整，但 最 少 不 应 少 于 表 4.2.3规 定 数 量的 1/3；表 4.2.3 水文地质勘察孔的数量表 地 下水控 制工程 等 级 已 有 资 料 丰富 程 度 丰富 一般 不 丰富 三级 0 2 4 二 级 2 4 6 一 级 4 6 8 3 线 状 工程的 水文 地质勘察 孔 的 数 量 宜 在 可 用 的 岩 土 工程勘察 钻 孔 的 基础上 满足 每 500m不 少 于 1个 孔；4 水文 地质勘察 孔 的 深度 宜 大 于 2倍 基 坑 深度，且 满足 穿 过 所 揭露 的 含 水 层 底板；5 场 地 邻 近地 表 水体 时，应 布置 适 量勘察 孔 确 定 地 表 水体与 地 下水 的关 系。4.2.4 地 下水 观 测 孔 的设计 应符合下 列 要求：1 地 下水 观 测 孔 应主 要设 置 于 对 基 坑 开 挖 有 影响 的 含 水 层 中；2 地 下水 观 测 孔 应分 层 设 置，地 下水 观 测 孔 的 深度 宜 深入 含 水 层 中；3 每 个 含 水 层 的地 下水 观 测 孔 数 量 宜 按 表 4.2.4布置。一 个 工程 场 地 具体 的地 下水 观 测 孔 11 数 量 可 在 此 基础上 根据 场 地 面 积 适 当增 减，但 最 少 不 应 少 于 1/3；表 4.2.4 地下水观测孔的数量表 地 下水控 制工程 等 级 已 有 资 料 丰富 程 度 丰富 一般 不 丰富 三级 0 1 2 二 级 1 2 3 一 级 3 4 5 4 线 状 工程的地 下水 位 观 测 孔 的 数 量 宜 为 每 1000m一 组，且可 与水文 地质勘察 孔 结 合；5 在 已 确 定 地 表 水体与 地 下水 存 在 关 系 时，应 布置 适 量地 下水 观 测 孔 监 测 地 下水 位 随 地 表水体 的 变 化关 系；6 地 下水 观 测 孔 可 利用抽水 孔、抽水 试 验 观 测 孔 或 专 门 设 置，观 测 孔 的结 构应 满足观 测 目的和要求；7 观 测 孔 的 填 砾 规 格 和 填 砾 厚 度，宜 根据 含 水 层 颗粒 筛 分 数 据 确 定，可按 本 规 范 第 6.3.5条选 用。4.2.5 抽（注）水 试 验的设计 应符合下 列 要求：1 抽（注）水 试 验 应 针 对 地 下水控 制工程的 需 要 布置。对 于工程 场 地 存 在 多 个 影响 基 坑 工程的 含 水 层，应分 层 进 行抽水 试 验；2 每 个 含 水 层 的 抽水 试 验 数 量 宜 通 过综合分 析 判断 后 按 表 4.2.5-1确 定。一 个 工程 场 地 具体 的 抽水 试 验 数 量 可 在 此 基础上 根据 场 地 面 积 适 当增 减，但 最 少 不 应 少 于 表 4.2.5-1规 定 数 量的1/2；表 4.2.5-1 抽水试验的数量表 地 下水控 制工程 等 级 周 边 100m范 围 内 抽水 试 验 资 料 有 无 三级 0 1 二 级 1 1 2 一 级 1 2 2 3 跨越 不 同 水文 地质单 元 的 线 状 工程，应在 不 同 水文 地质单 元 上 进 行抽水 试 验，每 1000m宜 进 行 一 组 抽水 试 验；4 抽水 试 验方 法 可按 表 4.2.5-2确 定。当 含 水 层 岩 性 为 细 砂、粉 砂、粉 土、粘 性土，且 含水 层 厚 度不大，单 孔 或 多 孔 抽水 试 验 不 可 行 时，可 采 用常水 头 注 水 试 验 或 降水 头 注 水 试 验。当含 水 层 岩 性 为 细 砂 及 其 以 上，且 含 水 层 有 一 定 厚 度 时 可 进 行管 井 抽水 试 验；表 4.2.5-2 抽水试验方法和应用范围
